Технические характеристики ТОП-5 моделей бульдозеров Shantui

Бульдозер SHANTUI SD16 (Шантуй СД16)

Для проведения разных строительных и других подобных работ могут требоваться разные виды тяжелой техники, каждый вид которой имеет свою специализацию. Бульдозер SHANTUI SD16 относится к универсальному сегменту техники, с широким спектром возможностей. Кроме того, трактор обладает многими достоинствами, позволяющими любую работу выполнять быстро и с минимальными энергозатратами. Качество материалов и соединений устройства способно увеличить срок службы до максимального предела.

Описание модели

Данная модель техники разрабатывалась при участии других известных производителей строительной тяжелой техники – Komatsu, а так же Caterpillar. В результате сотрудничества СД-16 получился доступным в нескольких вариациях с выраженной специализацией. Например, модель SD-16 F предназначена для работы в лесу, у нее имеется специальная защита для данных условий. Дополнительные детали – лебедка с диапазоном усилий от 136 кН до 240 КН, а так же башмак с ребордой.

SD-16 L более всего подойдет для работы в болотистой местности. Его отличиями являются небольшой объем отвала, широкий кузов и самое малое давление на грунт. SD-16 C лучше всего подойдет для работы в угольных отвалах и шахтах. Он оборудован большим отвалом, объемом 5 куб. м. и имеет большие размеры. SD-16 R лучше всего приспособлен для расчистки площадок от мусора, его отвал – самый большой по объему, равен 8,3 куб. м., так же он оборудуется специальным башмаком треугольной формы.

Параметры устройства

Бульдозер СД-16 имеет не слишком большие размеры – длина не превышает 514 см, ширина 415 см, а высота равна 313 см. Полная масса агрегата составляет от 14,5 до 18 т. Различия объясняются разными вариантами бульдозера и разным навесным оборудованием. Размер колеи данной техники равен 188 см, максимальная скорость доходит до 9,63 км в час, а движение назад может быть возможным со скоростью 12,53 км в час. Наименьший радиус поворота устройства равен 470 см.

На агрегат устанавливается двигатель 4-тактного вида, работающий на дизельном топливе и имеющий объем 9,72 л и производительность, равную 160 л. с. Цилиндры в нем располагаются вертикально, так же имеется система прямого впрыска топлива. Производитель двигателя может быть либо Shangchai, либо Steyr. В первом случае модель силовой установки используется C6121, во втором — WD615T-3A. Но независимо от этого, их технические характеристики являются идентичными. Расход топлива данным устройством характеризуется величиной, равной 214 г/кВт/час.

Особенностью данных двигателей можно назвать установленный демпфер, защищающий от засорений, а так же повышающий надежность. Оба вида силовых установок отлично зарекомендовали себя при работе бульдозеров и иной тяжелой техники, они расходуют мало топлива, производительны и долговечны, к тому же малошумные.

Достоинства СД-16

Для упрощения работы и продления срока эксплуатации, на бульдозере были использованы специальные технологии, делающие работу с ним простой и производительной. Например, для устойчивости и улучшения проходимости были увеличены размеры гусениц, что дало большую площадь контакта.

Так же используется много катков, общим числом в 14 штук, это предотвращает опрокидывание при работе даже на более крутых склонах. Наличие демпфера способно увеличить время работы агрегата от перерыва до перерыва, сам двигатель выполнен из качественных составляющих, он надежен в работе и прочен. Вместе с двигателем устанавливается специальная бесступенчатая трансмиссия, переключать режимы которой можно, не прибегая к сцеплению. Система управления бульдозером работает так, что не составит труда для оператора, как на прямом, так и на обратном ходу. Все компоненты управления расположены удобно.

Другими достоинствами устройства является наличие эргономичной кабины с круговым обзором и удобным местом для водителя, с отличной изоляцией. Так же особенностью считаются компактность вкупе с большой площадью контакта с грунтом, что позволяет создавать малое давление на грунт. Комплектация бульдозера включает отвал и рыхлитель, способный работать даже со сложными и особо прочными видами грунта.

Цена модели Шантуй СД-16 примерно равна 90 тыс. долл. Более старые модели можно приобрести дешевле. Сходными по характеристикам моделями являются такие устройства, как Т-170 и KomatsuD65.

sibskam.ru

Трансмиссия

Главная часть трансмиссии Shantui SD22 – планетарная передача вкупе с многодисковым сцеплением. Они включены в работу посредством системы гидравлики и имеют систему принудительной смазки. Также в состав трансмиссии входит 3-элементный 1-фазный 1-ступенчатый гидравлический трансформатор.

В качестве основного привода выступает коническая передача. Она имеет систему барботажной смазки. Передача установлена спирально-зубчатая, имеющая 1-ступенчатый редуктор. Кроме того, на бульдозер Шантуй СД 22 установлена поворотная муфта, расположенная в масле. Характеризуется она замкнутым типом работы, наличием нескольких дисков и собственной гидросистемы. Тормозной элемент муфты также постоянно находится в масле и приводится в действие посредством гидросистемы.

Бортовая передача представляет собой 2-ступенчатый цилиндрический редуктор, смазка которого происходит с помощью разбрызгивания.

Таким образом, техника может двигаться вперед со скоростью 11,2 км/ч и назад – 13,2 км/ч.

Характеристики ходовой и трансмиссии

Система трансмиссии Shantui SD32 состоит из следующих узлов:

Гидротрансформатор для Shantui SD32

  • Многодисковая муфта поворота. Постоянно замкнутый тип с помещением в масляную ванну. Управляется ручным приводом или гидравликой.
  • Главный привод – коническая спирально-зубчатая передача. Смазка — разбрызгиванием.
  • Ленточный тормоз поворотной муфты (закрытый, помещен в масляную ванну). Управление — ножное.
  • Многодисковое сцепление планетарной передачи. Управляется гидравлическим приводом и смазывается принудительно.
  • Двухступенчатый цилиндр редуктора бортовой передачи. Барботажная система смазки.
  • Гидротрансформатор (однофазный одноступенчатый трехэлементный).
  • Водяное охлаждение.

Ходовая часть техники состоит из подвески с балансиром и семикатковых гусениц с парой поддерживающих катков. Гусеничные башмаки Shantui SD32 имеют следующие показатели:

ХарактеристикаЗначение, ед. изм.
Грунтозацеподиночный
Давление на грунт0,105 МПа
Высота грунтозацепа80 мм
Гусеничная колея2140 мм
Гусеничный шаг228,6 мм
Количество башмаков41 с каждой стороны
Ширина ленты560 мм


Гусеницы Shantui SD 32

Китайский бульдозер: основные модели

Среди производителей китайской строительной и дорожной спецтехники выделяются несколько предприятий, которые специализируются на производстве бульдозеров. Среди них необходимо выделить компании Shantui, HBXG и YTO, которые являются лидерами в данном сегменте машиностроительного рынка.

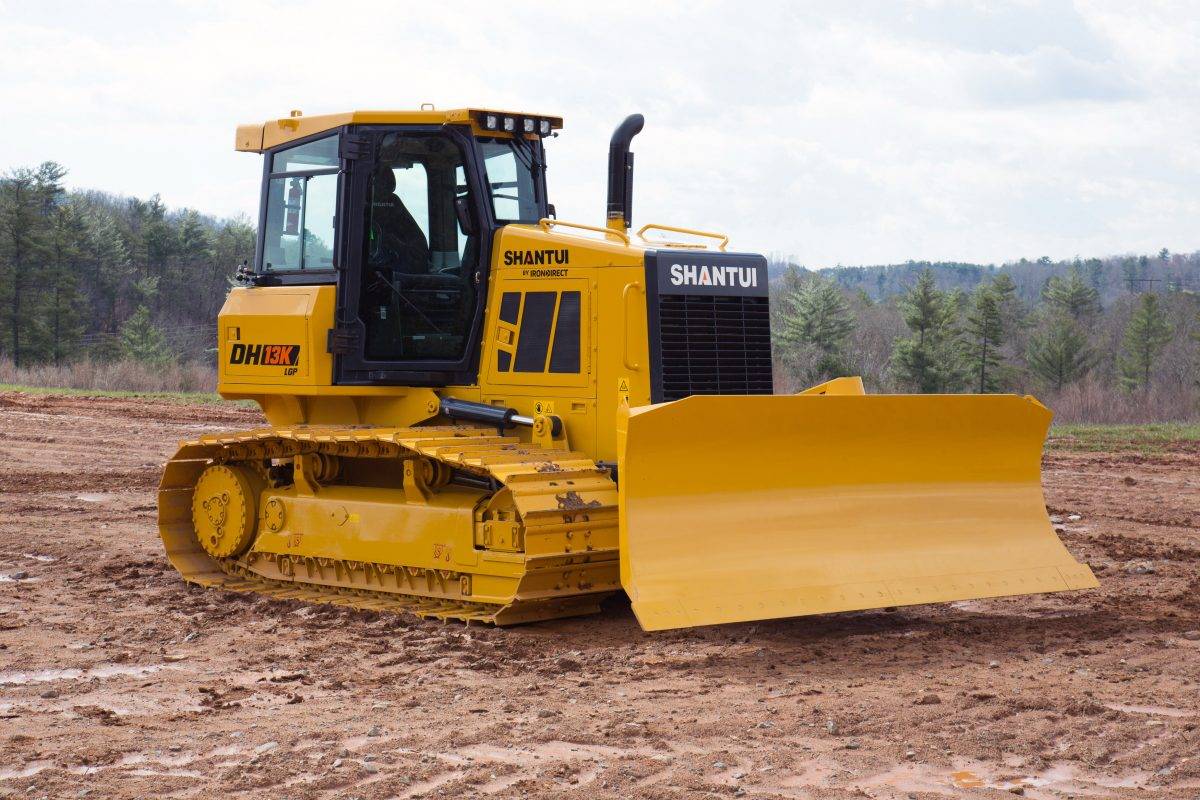

Shantui

Корпорация создана в 1979 году и с первого дня своего существования тесно сотрудничает с японской корпорацией KOMATSU, используя в своих разработках самые передовые технологии компании-партнера. Shantui экспортирует свою технику более чем в 70 стран мира и имеет широко развитую дилерскую сеть. На российском пространстве этот бренд пользуется заслуженной популярностью, благодаря высокому качеству техники, которая ничем не уступает европейским аналогам, а стоит на порядок дешевле. Особым спросом пользуется бульдозер SD16, сочетающий в себе передовые японские технологии, прекрасные технические характеристики и обширные функциональные возможности.

HBXG

С момента создания в 1950 году компания стала мощным производителем строительной спецтехники, которую поставляет более чем в 20 стран мира, в том числе и в Россию. Основой создания машин являются аналогичные модели таких признанных мировых лидеров как Caterpillar и Komatsu. Модели бульдозеров HBXG производятся с использованием оригинальных или лицензионных агрегатов и узлов этих брендов. Кроме этого, компания является и производителем дополнительного навесного оборудования к своей технике, что способствует росту популярности и увеличению объема продаж.

YTO

Компания создана в 1955 году и за несколько десятилетий стала одним из ведущих машиностроительных предприятий Китая, заслужив звание «Известного китайского бренда». Более ста стран мира покупают бульдозеры YTO и комплектующие к ним, которые сертифицированы в соответствии с требованиями Евросоюза. Плодотворное сотрудничество с компаниями Fiat и Ricardo позволяет разрабатывать и выпускать современную и функциональную технику.

Немаловажным фактором, способствующим популяризации китайских бульдозеров, является возможность гарантийного и послегарантийного обслуживания в дилерских центрах. Поскольку все запчасти поставляются напрямую от производителя и постоянно имеются в наличии, то любой ремонт не требует ни продолжительного времени, ни значительных финансовых затрат. Отзыв потребителей характеризируют бульдозеры этих торговых марок как надежную, простую и удобную в эксплуатации, доступную для приобретения.

Shantui

Shantui – лидер китайского машиностроения в области строительной и ремонтной техники. Предприятие выпускает строительную технику и комплектующие к ним. Запчасти Shantui для бульдозера отличаются от других китайских брендов своим качеством

При покупке следует обратить внимание на оригинальную упаковку с заводским логотипом. Сейчас на российском рынке предлагают дешевые аналоги, которые внешне ничем не отличаются от оригинальных запчастей

Однако качество оставляет желать лучшего. О том, как выбрать надежного поставщика запасных частей вы узнаете в следующей статье.

Фирма Shantui Constuction Machinery Co., Ltd была основана в 1980 году и на сегодняшний день входит в 50 крупнейших производителей строительного оборудования и в ТОП-500 китайских компаний. Shantui выпускает больше 140 моделей строительного оборудования.

Большой популярностью в России пользуется бульдозер Shantui SD16. Его относительно небольшие размеры и высокая мобильность нашли свое широкое применение на просторах нашей страны. Выбрав данный бульдозер вы можете быть уверены, что при поломке найдете в наличии запчасти Shantui SD16 (стартер Shantui SD16, генератор Shantui SD16, гусеничные ленты, опорные и поддерживающие катки, двигатели Weichai, Shanghai Diesel и др.) как в своем регионе, так и в других городах РФ.

Производственные мощности фирмы расположены в Китае в провинциях Ляонин (辽宁), Шаньдун (山东), Хубэй (湖北). Кроме Китайской Народной Республики компания открыла офисы в ЮАР, ОАЭ, Бразилии, Гонконге и России.

Статистика

В 2011 году продажи превысили сумму в 2,3 миллиарда долларов, и компания вошла в список крупнейших производителей тяжелой строительной техники в мире. За год производитель выпускает более 115 000 бульдозеров, 7 000 асфальтовых катков и эвакуаторов, 5 000 бетономешалок и насосов для бетона, 50 000 трансмиссий и 1 400 000 единиц роликов для строительной техники.

Сертификация

Продукция компании Shantui прошла сертификации Совета Европы и Управления по Охране окружающей среды (ISO 14001 и ISO 9001).

Страны-импортеры

Рынок Shantui насчитывает более 130 стран. Товары от этой торговой марки поставляются в ЕС, СНГ, США, страны Азии и Южной Америки.

Ассортимент и специализация

Продукция компании – тяжелая строительная и ремонтная техника для самых разных задач: строительства, ремонта, логистических работ, бурения скважин:

  • бульдозеры;
  • трубоукладчики;
  • катки;
  • автогрейдеры;
  • экскаваторы;
  • фронтальные погрузчики;
  • компакторы;
  • автопогрузчики;
  • буровые установки;
  • вилочные погрузчики;
  • бетоносмесители;
  • бетононасосы;
  • насосы для бетона на прицепе;
  • линейные насосы на автомобильном шасси.

«Старшим братом» бульдозера Shantui SD16 является бульдозер Shantui SD22. Он немного больше по размерам и по мощности. Такая модель была спроектирована для более тяжелых задач и она себя хорошо показала на строительных площадках в нашей стране. С запчастями Shantui SD22 также не возникнет проблем. Благодаря большой популярности компании Shantui, у многих компаний есть большой ассортимент продукции данного завода.

И наконец последней среди моделей бульдозеров Shantui, но не уступающей по популярности, а превосходящей по всем параметрам является модель бульдозера Shantui SD32. Он оснащен таким мощным двигателем как Cummins NT855-C360 (360 л.с.) и используется в основном на крупных строительных объектах.

Ходовая часть


Гусеница Shantui SD16 Основой является гусеничный ход, устойчивость которого при езде гарантируется подвеской с балансом. Гусеничная лента расположена на шести катках, плюс два с каждой стороны предназначены для поддержания ее. Подвеска выполняется модульной, чтобы снизить потери времени на ремонт или замену комплектующих. Ширина ленты стандартной сборки составляет 0,51 м, шаг ее – 0,203 м. В зависимости от условий рабочей площадки, гусеницы могут заменяться на более узкие или более широкие. Для увеличения сцепления с основанием используют гусеницы с грунтозацепами. Если правильно подобрать тип гусениц, то техника Шантуй 16 может иметь очень высокую проходимость. Кроме того, угол рабочей площадки может составлять 30 градусов.

Безостановочность работы двигателя гарантирована за счет двойной его защиты. Из-за этих качеств двигатель считается очень надежным. Коробка передач позволяет переключать их без необходимости нажатия сцепления. Это сокращает время, делает управление техникой легким и простым. Возможность езды задним ходом также благоприятно сказывается на эти параметры.

Вернуться к навигации

Характеристики рабочих органов:

Прямой отвал (базовый):

  • ширина – 4130 мм;
  • высота – 1590 мм;
  • вместимость – 7,8 куб.м;
  • максимальное заглубление – 560 мм;
  • максимальная высота подъема – 1560 мм.

Полусферический отвал (дополнительный):

  • ширина – 4030 мм;
  • высота – 1720 мм;
  • вместимость – 11,9 куб.м;
  • максимальное заглубление – 500 мм;
  • масса – 4868 кг;
  • эффективность работы – 365 куб.м/час.

Угловой отвал (дополнительный):

  • ширина – 5000 мм;
  • высота – 1140 мм;
  • масса – 4855 кг;
  • вместимость – 6 куб.м;
  • максимальное заглубление – 630 мм;
  • эффективность работы – 245 куб.м/час.

Однозубый рыхлитель (базовый):

  • количество зубьев – 1;
  • стандартный угол рыхления – 45 градусов;
  • максимальное заглубление – 1250 мм;
  • максимальный подъем – 955 мм.

Основные неисправности и ремонт

У бульдозера ТМ 10 встречается несколько видов неисправностей. Поломки ходовой части можно распознать по нагреву катков и натяжных колес. Исправить ситуацию поможет смазка, замены манжет или катков. Гидросистема выходит из строя по нескольким причинам:

  1. Недостаток масла, засорение в гидронасосе фильтров, сбой в механизме управления движением. Признаки — отсутствие реакции на перемещение элементов джойстика и движения техники назад и вперед. Решить проблему поможет замена изношенных элементов или обращение в сервисный центр.
  2. Низкая скорость перемещения бульдозера может быть вызвана износом гидромотора или насоса, поломками системы управления движением, повышенной температурой масла в баке или использованием расходных материалов, не отвечающих требованиям производителя.
  3. Повышенный шум указывает на недостаточное количество масла, износ и засорение фильтров, наличие пережатых и замятых частей гидролиний.

Другая большая группа неисправностей связана с аккумуляторной батареей:

  1. Быстрая разрядка указывает на отсутствие контактов с генератором или износ агрегата. Необходимо проконтролировать наличие зарядного тока или заменить аккумулятор.
  2. Cульфатация пластин возникает при долгой работе транспорта с низким уровнем электролита или из-за наличия в нем посторонних веществ. Ремонт включает в себя замену жидкости, батареи или ее перезарядку.

Наличие схемы устройства спецтехники с обозначением всех узлов и систем позволяет самостоятельно проводить простые манипуляции по ремонту. В иных случаях лучше доверить работу специалистам.

Бульдозер Shantui SD16: технические характеристики

Бульдозер Шантуй СД16 — яркий представитель марки. Машина предназначена для использования в самых тяжелых условиях и создана в соответствии с современными стандартами комфорта, качества и безопасности. Бульдозер Shantui SD16 — третий в модельной линейке машин производителя после Shantui SD08 и SD13. Техника относится к среднему тяговому классу и является бюджетным аналогом Komatsu D65.

По мнению специалистов, SD16 является одним из самых успешных бульдозеров китайской компании Shantui. Он может полностью заменить технику более именитых производителей и значительно выигрывает за счет своей стоимости. На базе SD16 создано несколько бульдозеров специального назначения. Это Shantui SD16F, SD16L и другие.

Двигатель

Силовой агрегат базовой версии Shantui SD16 создан по лицензии Caterpillar. Модель носит название Shanghai C6121. Также может устанавливаться двигатель Steyr WD615TI-3A. Первый агрегат выдает рабочую мощность 160 л.с./120 кВт при номинальной частоте вращения коленчатого вала 1850 об/мин. Тип двигателя — 6-цилиндровый четырехтактный рядный дизель с водяной системой охлаждения. Второй мотор имеет то же устройство, но выдает 178 л.с./131 кВт мощности.

Силовые агрегаты бульдозера Shantui SD16 оборудованы системой прямого впрыска топлива. Рабочий объем стандартного двигателя составляет почти 10 л (9,7 л). Диаметр цилиндра составляет 126 мм, ход поршня равняется 130 мм. Максимальный крутящий момент — 764 Нм. При всех перечисленных показателях удельный расход топлива бульдозера Shantui SD16 достигает 214 г/кВт*ч.

Трансмиссия

Система трансмиссии Shantui SD16 представлена:

  • одноступенчатым однофазным трехэлементным гидротрансформатором;
  • планетарной передачей с системой принудительной смазки и сервоприводом переключения;
  • главной спирально-зубчатой конической передачей с одноступенчатым редуктором и барботажной системой смазки (смазка разбрызгиванием);
  • многодисковой постоянно замкнутой муфтой поворота, помещенной в масляную ванну, связанной с тормозной системой муфты рулевого управления и разделяемой гидравликой;
  • плавающим тормозом муфты поворота ленточного типа, управляемым педалью с гидроусилителем;
  • бортовой передачей в виде двухступенчатого цилиндрического редуктора и барботажной системой смазки.

КПП обеспечивает движение на трех передачах вперед и назад. Трансмиссия в агрегате с двигателем обеспечивает скорость хода машины:

  • на первой передаче — до 3,29 км/ч;
  • на второй передаче — до 5,28 км/ч;
  • на третьей передаче — до 9,63 км/ч;
  • на первой передаче назад — до 4,28 км/ч;
  • на второй передаче назад — до 7,59 км/ч;
  • на третьей передаче назад — до 12,53 км/ч.

Гидравлика и ходовая система

Гидравлическая система бульдозера Shantui SD16 представлена двухцилиндровым шестеренным насосом. Диаметр каждого цилиндра составляет 110 мм. Максимальное давление в гидросистеме — 14 МПа. Производительность насоса или величина потока нагнетания равняется 243 литрам в минуту.

Shantui SD16 — это бульдозер на гусеничном ходу. Подвеска с балансирным грузом обеспечивает устойчивость во время движения. Гусеничная лента — шестикатковая с двумя поддерживающими катками с каждой стороны. Подвеска модульного типа, что повышает ремонтопригодность техники и делает машину простой в обслуживании. Возможность быстрой замены отдельных деталей гусениц и всей ленты за короткий промежуток времени увеличивает рентабельность использования техники.

В базовой комплектации поставляется стандартная гусеничная лента шириной 510 мм с шагом 203,2 мм. Для различных условий использования и грунтов доступны суженные и широкие гусеницы, а также ленты с грунтозацепами. В комплекте с соответствующими ходовыми механизмами Shantui SD16 может работать на грунтах с любой несущей способностью, включая болотистые почвы.

Кабина бульдозера Shantui SD16 и управление

Кабина бульдозера выполнена в нестандартной форме шестигранника. Специалисты признают такое строение оптимальным для тяжелых бульдозеров на гусеничном ходу. Широкий обзор и жесткий каркас гарантируют безопасность оператора и точность выполнения работ.

В обшивке кабины использованы самые современные изоляционные материалы, снижающие шум и вибрацию. А именно эти посторонние воздействия отвлекают оператора и повышают его утомляемость. Для большего комфорта во время работы в кабине устанавливается заводской кондиционер и обогреватель. Системы обеспечивают приемлемый уровень температуры и влажности, позволяя оператору выполнять свои задачи даже в экстремальных климатических условиях.

Китайские бульдозеры Zoomlion

Что такое бульдозер знает каждый, ну а для тех, кто подзабыл, напомним, что это своего рода гусеничный трактор, предназначенный для перемещения материалов, горных пород и т.п. Функции бульдозера за последнее время очень расширились. Что касается внешнего вида, то он стал более презентабельным, к примеру, комфортная кабина машиниста, которой могут позавидовать и некоторые легковые авто

На любой стройке без бульдозера не обойтись, поэтому хотим обратить ваше внимание на бульдозеры китайского производства. Китайские бульдозеры пользуются большим спросом, при этом цена остается разумной

Производителей китайских бульдозеров несколько, но самые популярные марки Shantui и Zoomlion. Эти фирмы производят довольно широкий ассортимент строительной техники. Каждая компания по-своему хороша и уникальна. Китайскую технику Shantui эксплуатируют более чем в 70 странах. Бульдозеры этих  компаний являются практически точной копией и не уступают в возможностях и выносливости другим известным производителям. Конструкция бульдозеров находится в непрерывной разработке чего-то нового, доступного и,  прежде всего, полезного и качественного. Для создания этой мощной техники используют оборудование  и самые новые технологии, которыми компания получает из Германии, Италии, США. Конструкции самых востребованных видов бульдозеров разрабатывается лучшими инженерами предприятий. Не последнее место уделяется и комфортабельности кабины. Благодаря своей шестигранной форме увеличивается обзор машиниста. Большой плюс этих бульдозеров – экономичность. Если вы цените сочетание стоимости и качества, то китайские бульдозеры именно то, что вам нужно. Купить китайский бульдозер без проблем и по привлекательной цене можно на сайте китайской строительной техники. Бульдозеры Shantui  представляют огромный ассортимент:  SD11, SD13, SD42, SD23, SD32, SD16, SD22, SD08. Технические характеристики на бульдозеры Шантуй очень впечатляют. Продукция этого производителя, а если быть точнее бульдозер Shantui удобен в управлении, именно поэтому многие строительные компании без сомнений выбирают китайские бульдозеры. Китайские бульдозеры Shantui обладают высокой прочностью, работоспособностью в тяжелых условиях, а также вовсе непривередливы. Если соблюдать простую инструкцию по эксплуатации, производить периодический уход и проверку, то техника прослужит вам довольно долгое время. Для руководителей строительных фирм немаловажную роль играет расход топлива – в таком случае китайские бульдозеры точно для вас! Любая уважающая себя строительная компания хочет стоять в передовых, но при этом затратить меньше бюджетных средств. Предлагаем не экономить на качестве техники и доверии заказчиков, а приобретать проверенную китайскую продукцию, на которую вы можете полагаться, так как мы за нее ручаемся. Продажа бульдозеров разных моделей поможет сориентироваться на мощности, опциях, дополнительных второстепенных функциях. Со своей стороны мы предоставляем исчерпывающую информацию о работе каждой модели. Все остальное зависит только от вас. Выбор за вами! Остерегайтесь мошенников. Столь дорогостоящую технику нужно покупать только у проверенных дилеров. На официальных сайтах компаний строительной техники можно найти подробную инструкцию о проведении заказа, рассчитать стоимость доставки, изучить фото и видео материалы интересующей вас продукции, а зачастую оставить или почитать отзывы покупателей, наверняка оставшихся довольными. Пожалуй, это и является единственным минусом поставки техники из Китая. Будьте внимательны, не дайте себя обмануть!

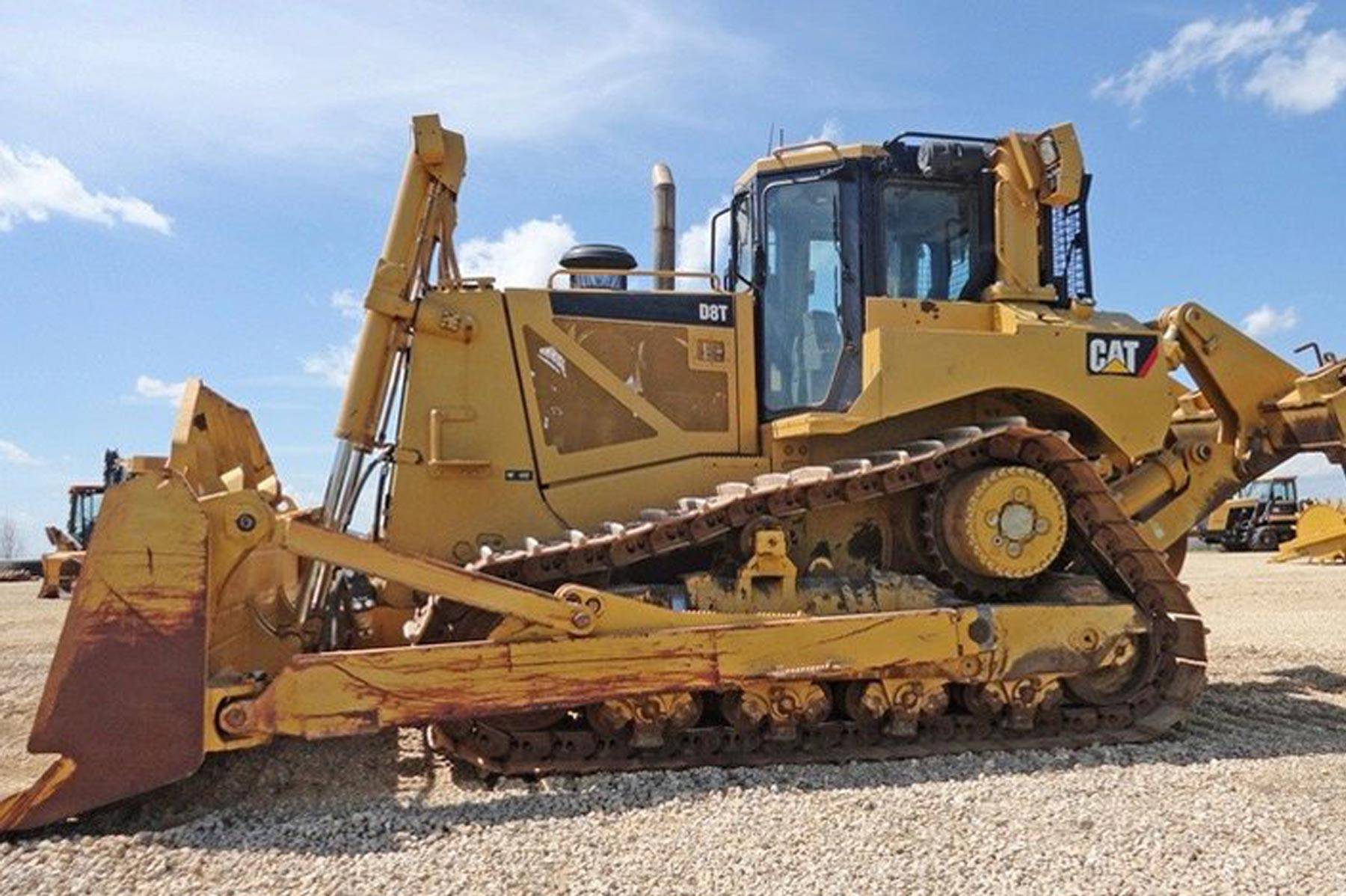

CAT D8T

Технические характеристики

  • Эксплуатационная масса, кг – 38 355
  • Мощность двигателя, кВт – 242
  • Объем отвала, м3 – 10,3

Данная модель Cat относится к 14 поколению серии D8. В стандартной конфигурации машина оснащается двигателем Caterpillar С15 мощностью 242 КВт при 1 900 об/мин-1. КПП планетарного типа с электронным управлением, переключением под нагрузкой и опцией автоматического понижения передачи. Дифференциальное рулевое управление обеспечивает подачу мощности при выполнении поворота на обе гусеницы, в результате создается равномерная нагрузка на отвал.

Гидросистема машины оборудована аксиально-поршневым насосом рабочего оборудования с регулировкой подачи масла в зависимости от нагрузки. Машина имеет гусеничные ленты шириной 610 мм (опционально – от 560 до 965 мм). Навесное оборудование и режущий инструмент могут быть представлены отвалом емкостью 10,3 м3 и одностоечным рыхлителем. Также доступны такие типы отвалов как: универсальный (11,7 м3), прямой поворотный (4,7 м3), версия для закладки отходов (21,2 м3).
