Устройство и обслуживание бульдозера
В кабине созданы максимально комфортные условия для работы водителя. При отделке использовались современные шумоизоляционные материалы, которые позволяют снизить до минимума проникающие в кабину шум и пыль при работе трактора. В базовую комплектацию входит мощный кондиционер, который создаст в салоне приятную температуру даже в самый знойный день. Для холодной погоды существует автономный отопитель, который не позволит водителю замерзнуть.
Кабина устанавливается на платформу с пневматической подвеской, которая поглощает колебания при движении и позволяет хорошо себя чувствовать на любых дорогах. Все контрольные датчики и приборы удачно расположены и не перекрывают друг друга. Сидение соответствует последним требованиям эргономики и может быть свободно отрегулировано по желанию водителя. Рычаги для управления расположены в непосредственной близости от сидения, так чтобы техникой можно было комфортно управлять. По желанию клиента, бульдозер может быть дополнительно оснащен предпусковым подогревателем двигателя. Это устройство позволит легко запускать мотор при отрицательной температуре на улице.
Обслуживание и ремонт трактора не отнимают много сил и времени. Производитель специально сделал все узлы и агрегаты максимально простыми, чтобы при необходимости можно было быстро провести починку или замену прямо в полевых условиях. Запчасти можно приобрести у официальных дилеров. Правда, некоторых деталей может не быть в наличии и их придется заказывать из Китая. Тогда процесс ожидания может растянуться на несколько недель. Все системы обладают высоким запасом прочности, так что при правильной эксплуатации и надлежащем обслуживании трактор будет служить долгие годы, не требуя капитальных ремонтов.
Цена Shantui SD16 в России на сегодняшний день составляет около 3,2 миллионов рублей. При установке на бульдозер дополнительного оборудования это значение будет расти. При желании сэкономить, можно купить технику на вторичном рынке. Здесь хороший экземпляр будет стоить 1-1,5 миллиона рублей. Однако перед заключением сделки стоит провести полную диагностику выбранного товара, чтобы убедиться в его высоком качестве и работоспособности.
Информация о производителе данной техники
Shantui – крупный производитель строительной техники из Китайской Народной Республики, основным продуктом которой изначально являлись бульдозеры. В 2010-е годы компания значительно нарастила и объёмы производства, и ассортимент выпускаемой продукции. Теперь в него входят, помимо бульдозеров, также экскаваторы, дорожные катки, трубоукладчики, автогрейдеры, фронтальные погрузчики и прочая строительная техника. Shantui входит в крупный государственный индустриальный концерн Weichai Holding Group Co., Ltd.
Штаб-квартира компании Шантуй расположен в городе Цзинин, китайская провинция Шаньдун. Но заводы компании находятся не только там. История данной фирмы созвучна с историей бурного роста всей китайской экономики. Она была основана на рубеже 1990 / 2000 –х годов. Не изобретала что-то своё, а использовала для создания и развития собственного производства технологии одного из крупнейших производителей строительной и промышленной техники – японской корпорации Комацу.
Благодаря доступным ценам на свою технику нарастила продажи бульдозеров на экспорт, и вот уже строит смелые и амбициозные планы – стать крупнейшим производителем промышленной и строительной техники в мире, превзойдя лидера – Катерпиллар Инк.
Продукция компании Shantui за прошедшие неполных два десятилетия с начала полноценного производства стала широко известной далеко за пределами Китая: товарный знак Шантуй зарегистрирован более чем в 120-ти странах мира. Разветвлённая сеть дилерских центров по продаже и обслуживанию спецтехники была создана на всех континентах, за исключением Австралии и Северной Америки. В настоящее время в состав Шантуй также входят двенадцать дочерних производственных компаний.
Конструкционные особенности и характеристики
Бульдозер Shantui изготавливается в разных модификациях. Китайская компания Шантуй стала работать совместно с японской компанией Komatsu. Теперь качество товаров соответствует технике мировых лидеров по изготовлению бульдозеров. Бульдозеры подразделяются в зависимости от мощности и веса.
Различаются машины типами отвала и рыхлителями. Бывают модели-планировщики для работы на болоте, при добыче полезных ископаемых. Машины имеют закрытую кабину, что позволяет работать в любую погоду. Сзади на бульдозере всех модификаций стоят рыхлители.
Большой выбор модификаций и сотрудничество с японской компанией позволило улучшить технологию производства. Бульдозеры имеют отличное качество и невысокую цену. Компания выпускает несколько серий, которые различаются своей массой. Бульдозеры на гусеничном ходу выполняют обустройство территории, осуществляют строительные, землеройные и дорожные работы, используются в карьерах.
Китайский бульдозер отличается высокой продуктивностью и маневренностью. Машины постоянно улучшаются и модернизируются. Достоинства техники:
- большой отвал;
- привод совмещает механический и гидравлический способ работы;
- создана электронная панель для наблюдения за операциями;
- имеется система безопасности.
Бульдозер относится к 15 тяговому классу. Агрегат работает в любых климатических условиях. В зависимости от предназначения бульдозер может иметь различные рабочие органы.
Технические характеристики бульдозеров Shantui:
- Вес 23,5 т.
- Объем навесного оборудования 7,5 м³.
- Глубина погружения отвала 5,4 м.
- Бак для горючего на 300 л.
- Габариты: 5,75х3,4х3,725 м.
- Дорожный просвет 0,4 м.
- Радиус поворота 3,3 м.
- Ширина колеи 2 м.
- Мощность двигателя равна 162 кВт.
- Объем двигателя 14 л.
- Расход топлива составляет 230 г/кВт ч.
Гусеничный бульдозер Shantui SD16L — аналог японского бульдозера Komatsu D65. У него несколько моделей, которые различаются оборудованием для разных условий работы.
- Вес бульдозера Шантуй СД 16 составляет 17 т.
- Мощность двигателя 120 кВт.
- Предельное заглубление отвала 530-540 мм.
- Максимальный уклон 30º.
- Ширина отвала СД16 равна 3388 мм.
- Высота отвала 1149 мм.
Гусеничный бульдозер СД22 выполняет операции во время земляных работ. Он считается основной модификацией, которая выпускается на заводе. Эта модель отличается высоким качеством сборки и функционированием узлов.
Некоторые узлы гусеничного агрегата производят по лицензии компаний Caterpillar и Komatsu. Предшественником данной модификации был бульдозер TY220. Новая модель производится на основе разработок японской модификации Komatsu D85A-21.
- большой отвал;
- гидропривод;
- система безопасности.
На бульдозер Шантуй СД22 устанавливают отвал, призму волочения, рыхлитель.
- Вес 23,5 т.
- Глубина погружения отвала 5,4 м.
- Объем отвала 7,5 м³.
- Емкость топливного бака — 300 л.
- Габариты: длина 5,75 м, ширина 3,4 м, высота 3,725 м.
- Дорожный просвет 0,4 м.
- Радиус поворота 3,3 м.
- Ширина колеи 2 м.
Установлен двигатель компании Cummins вместимостью 14 л, мощностью 220 л.с. Частота вращения 1030 об/мин. Тип охлаждения — жидкостное. База агрегата имеет небольшие размеры, это дает возможность применять устройство на ограниченной площади. Машина может работать на уклоне до 30º. Чтобы снизить вибрацию, опорные катки соединяют с рамой посредством упругих буферов. Кабина бульдозера Shantui SD22, технические характеристики которой были улучшены, имеет отличный обзор, изготовлена в форме шестигранника, в ней установлена система контроля.
Особенности и преимущества
Разработчики бульдозера Shantui SD23 предусмотрели возможность использования его во многих областях деятельности, что обеспечивает такое качество, как универсальность. Он легко справляется с землеройными работами, рыхлением грунтов, расчисткой территорий, а также транспортировкой грузов. Наиболее часто техника используется при производстве дорожных и строительных работ, т.к. в этих отраслях обладает наибольшей эффективностью.
Опционально могут устанавливаться навесные рабочие органы, способствующие повышению производительности при работе в следующих условиях:
- в высокогорье, где присутствует разреженный воздух;
- в местах захоронения различных отходов;
- в лесном хозяйстве;
- на болотистых территориях или в условиях пониженной проходимости;
- в пустынях;
- при пониженных температурах (Крайний Север и т.п.).
Бульдозер Шантуй СД 23
Бульдозер представляет собой комплексный продукт компаний Shantui (Китай) и Komatsu (Япония). Производитель имеет право на использование совместных разработок при производстве последующих моделей и модификаций техники. Сам бульдозер Шантуй СД 23 является аналогом модели японского производства D85A-21. К отличительным чертам китайского продукта относятся:
- система для повышения устойчивости машины при работе на склоне, которая предотвращает опрокидывание;
- увеличенная площадь опирания гусеничной ленты на основание, что также благоприятно сказывается на устойчивости;
- для поддержания гусеничной ленты устанавливаются семь опорных и два поддерживающих катка;
- оси качания расположены в передней части шасси. Это позволяет сократить воздействия на бортовые редукторы и увеличить длительность их безотказной службы;
- демпферные опоры снижают количество вибрации в кабине и шумность;
- электронная система управления, отслеживающая состояние машины при работе. При небольших отклонениях рабочих характеристик от нормы позволяет быстро устранить причину и не прерывать рабочий процесс. Во время устранения неполадки управление производится посредством дублирующих каналов;
- тормоза устанавливаются многодисковые, в масляной ванне. Это позволяет отказаться от проведения технического обслуживания и настройки системы.

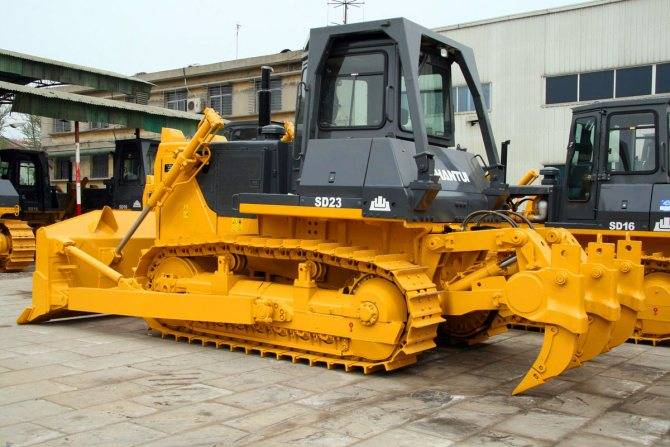

Shantui SD23. Фото
Кроме того, к преимуществам строительной спецтехники относятся экономичность, высокие технические характеристики, комфортабельность, современные технологии производства. Благодаря этим качествам и низкой стоимости бульдозера, он пользуется высоким спросом.
Вернуться к навигации
Наименование машин. Описание и назначение
Повышение надежности передачи бульдозера Shantui SD 32 и понижение вибрации обеспечиваются за счет установки демпфирующих устройств между двигателем и силовой передачей. Не сильно полагаясь на герметичность уплотнений, разработчики просто создали избыточное давление в салоне, которое исключает попадание внутрь пыли или вредных веществ.
Какой бензин экономичнее?
А92А95
| Двигатель | |||
| Модель | STEYR WD10G175E15 | ||
| Тип | Рядный, 4-тактный, прямой впрыск, турбонаддув, водяное охлаждение | ||
| Мощность на маховике, кВт | 120 | ||
| Номинальная скорость вращения, об./мин. | 1850 | ||
| Макс. крутящий момент (при 1400 об./мин.), Нм | 764 | ||
| Количество цилиндров — диаметр х ход, мм | 6 — Ø126 x 130 | ||
| Рабочий объем, л | 9.726 | ||
| Удельный расход топлива, г/кВт*ч | ≤214 | ||
| Метод запуска | Электростартер, 24 В | ||
| Трансмиссионная система | |||
| Гидротрансформатор | Трёхэлементный, одноступенчатый, однофазный | ||
| Трансмиссия | Планетарная передача, с сервоприводом переключения, принудительная смазка | ||
| Главный привод | Спирально-зубчатая коническая передача, одноступенчатый редуктор, смазка разбрызгиванием | ||
| Муфта поворота | Многодисковая, в масляной ванне, гидравлически разделяемая, взаимосвязанная с тормозом муфты рулевого механизма | ||
| Тормоз муфты поворота | Плавающий ленточного типа, в масляной ванне, управляемый с помощью педали с гидроусилителем | ||
| Бортовой редуктор | Двухступенчатый цилиндрический редуктор, смазка разбрызгиванием | ||
| Скорость передвижения, км/ч | |||
| Вперед: | |||
| • 1 передача | 3.3 | ||
| • 2 передача | 5.3 | ||
| • 3 передача | 9.6 | ||
| Назад: | |||
| • 1 передача | 4.3 | ||
| • 2 передача | 7.6 | ||
| • 3 передача | 12.5 | ||
| Ходовая часть | |||
| Ведущая звездочка | Сегментная | ||
| Натяжение гусениц | Гидравлически регулируемое | ||
| Опорных катков, на сторону | 6 | ||
| Несущих катков, на сторону | 2 | ||
| Кол-во башмаков, на сторону | 38 | ||
| * Во всех катках используются самоустанавливающиеся уплотнения. | |||
| Гусеницы | |||
| Тип гусениц | Гусеница в сборе с башмаками, башмаки с одинарным грунтозацепом | ||
| Тип шасси | Подвеска с балансирным брусом | ||
| Шаг гусеницы, мм | 203.2 | ||
| Ширина башмака, мм | 510 | ||
| Дорожный просвет, мм | 400 | ||
| Колея, мм | 1880 | ||
| Давление на грунт, МПа | 0.067 | ||
| Гидравлическая система рабочего оборудования | |||
| Рабочее давление, МПа | 14 | ||
| Интенсивность нагнетания (при 1800 об./мин.),л/мин | 243 | ||
| Нагнетатель | Шестерённый насос | ||
| Кол-во рабочих цилиндров — диаметр, мм | 2 — ø110 | ||
| Позиции клапана | Поднять, держать, опустить, вхолостую | ||
| Рабочее оборудование | |||
| Тип отвала | Прямой отвал | Угловой отвал | U-образный отвал |
| Габаритные размеры, длина х ширина х высота, мм | 6366×3388×3100 | 6366×3970×3100 | 6366×3556×3100 |
| Эксплуатационная масса, кг | 17000 | ||
| Преодолеваемый уклон, ° | 30 | ||
| Габариты отвала, ширина x высота, мм | 3388×1149 | 3970×1090 | 3556×1120 |
| Макс. глубина среза, мм | 530 | 540 | 530 |
| Призма волочения, м³ | 4.5 | 4.4 | 5.0 |
| Макс. регулировка перекоса, мм | 400 | ||
| Рыхлитель | трехзубый | ||
| Кабина | cтандартная сROPS | ||
| Кондиционер | есть | ||
| Боковая защита двигателя | есть | ||
| Система прогрева двигателя | есть | ||
| ЗИП | есть |
112-тонный бульдозер SHANTUI SD90-С5
Сверхтяжёлый бульдозер SHANTUI SD90-С5 на сегодняшний день является самой масштабной моделью бульдозера в линейке SHANTUI. Если вы находитесь в поиске производительной и мощной техники, то этот гигант — ваш выбор!
При проектировании и производстве бульдозера были использованы передовые технические разработки в области систем контроля и управления высокими температурами основных агрегатов и узлов.
Модель SHANTUI SD90-С5 является незаменимым помощником при реализации крупных горнодобывающих проектов и строительстве крупных гидротехнических сооружений. Машина может не только адаптироваться к экстремальной рабочей среде, но также способна выполнять работу, которая не может быть сделана другим оборудованием малых и средних размеров.
Основными отличительные особенностями бульдозера SD90-С5 являются:
- модульная конструкция для облегчения разборки и сборки и простоты обслуживания;
- мощная силовая установка от известного мирового производителя CUMMINS — QST30, дизельный двигатель c V-образным расположением цилиндров, непосредственным впрыском топлива, турбонаддувом и промежуточным теплообменником, обеспечивающим высокие динамические характеристики и низкий расход топлива;
- гидротрансформатор с функцией блокировки, который повышает эффективность передачи тягового усилия и его адаптации к различным условиям работы;
- нормально замкнутая тормозная система, которая срабатывает сразу после остановки двигателя и обеспечивает высокую надёжность и безопасность удержания машины;
- двойные гидравлические цилиндры, которые позволяют увеличить угол наклона бульдозерного отвала, что повышает эффективность работы при его заглублении ниже уровня опорной поверхности;
- гидравлическая система управления работой вентилятора, которая регулирует скорость его вращения в зависимости от нагрузки и температурного режима, что позволяет повысить эффективность работы системы охлаждения и потребление мощности;
- новая кабина с системой безопасности ROPS/FOPS, отвечающая всем требованиям мировых стандартов, обладающая высокой герметичностью и шумоизоляцией;
- плавающий балансирный механизм опорных катков с закрытой герметичной системой смазки, которые снижают уровень вибрации и обеспечивают высокие показатели комфорта и надёжности;
- система самостоятельной диагностики неисправностей с большим цветным информационным дисплеем панели контрольно-измерительных приборов, которая быстро и безошибочно сообщает оператору об обнаружении неисправностей;
- интеллектуальная сервисная система, в режиме реального времени производящая дистанционный контроль и диагностику неисправностей всей машины.
Машина успела зарекомендовать себя с положительной стороны на внутреннем рынке Китая. Пройдя испытания на крупнейших угольных месторождениях у себя на родине, бульдозер теперь готов к поставкам на зарубежные рынки, включая российский.
