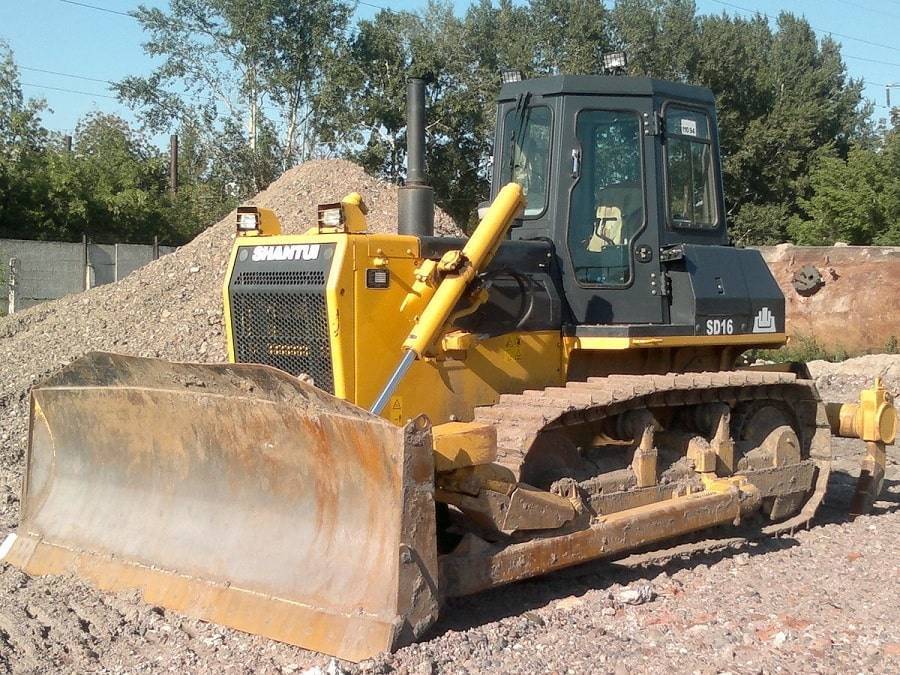

Бульдозер Shantui SD16

Технические характеристики и габариты

К основным характеристикам Shantui SD16 следует отнести его размеры: длину 5,14 м, ширину 4,15 м и высоту 3,13 м. Cкорость передвижения техники составляет 9,63 км/ч при движении вперед и 12,53 км/ч при движении назад. Ширина колеи составляет 1,88 м, радиус поворота 4,7 м (минимум).

ПараметрЗначение
Масса17000 кг
Грунтовое давление0,067 МПа
Клиренс400 мм
Радиус поворота450-490 мм
Рабочий уклон30
Гусеничная колея1,88 м
Предельная скорость (вперед)9,63 км/ч
Предельная скорость (назад)12,53 км/ч

В зависимости от модификации, масса может колебаться в пределах 14500-18000 кг.

Вернуться к навигации

Силовой агрегат

В базовой комплектации бульдозер поставляется с дизелем Shangchai SC11CB184G2B1. Этот шестицилиндровый четырёхтактный дизель имеет объём 9,7 литра, водяное охлаждение и развивает мощность в 160 л. с./120 кВт. Такие показатели достигаются, когда коленчатый вал вращается со скоростью 1850 об/мин. Высокий, 764 Нм, крутящий момент, обеспечивает хорошую тяговитость. Выпускаемый по лицензии мотор вполне надёжен и экономичен. Часовой расход топлива составляет 214 грамм на киловатт мощности за час работы. Но если мощности покажется недостаточно, есть возможность купить модель, укомплектованную двигателем Weichai WD10G178E25. Схожий конструктивно, этот силовой агрегат выдаёт 178 л. с./131 кВт. Он также выпускается по лицензии, но уже фирмы Steyr. Наверное, когда-нибудь у китайцев появится собственная моторостроительная школа. А пока они копируют чужие моторы, выбирая для этого самые удачные модели.

Цены на SD-16

На рынке России работает множество компаний, занимающихся реализацией продукции Shantui. Но лучше купить бульдозер у тех фирм, которые имеют статус официального дилера. Это обеспечит и нормальное гарантийное обслуживание, и отсутствие проблем с запасными частями, и низкую, порядка 4 000 000 рублей, цену. Именно столько просят за бульдозер официальные поставщики в Москве и Санкт-Петербурге. Покупка у перекупщиков обойдётся значительно дороже. Встречаются ушлые деляги, поднимающие ценник аж до 7 000 000 рублей. Идти на такую сделку или нет – решать покупателю.

Китайский бульдозер SD16 Shantui рассеивает мифы о том, что недорогая техника имеет соответствующее цене качество, и последующий ремонт перекроет все сэкономленные средства. Основным критерием снижение цены на китайскую технику является ряд приемов, используемых в производстве, а также в экономической политике страны. Качество при невысокой стоимости, достигается правильно подобранными техниками выплавки и обработки металлов, применением удачных инженерных решений и использовании современных материалов.

  1. В производстве деталей, где при правильно подобранной термической обработке возможно снижение дорогостоящих легирующих элементов стали;
  2. Использование собственной промышленной базы при производстве всех комплектующих;
  3. Недорогая рабочая сила;
  4. Легкость внедрения удачных разработок и идей, способствующих прогрессу;
  5. Невысокая добавочная стоимость на производимые товары перекрывается большим товарооборотом.

Эксплуатация SD16 Shantui

  1. Добросовестное и бережное отношение со стороны работников;
  2. Температурные режимы работы;
  3. Графики осмотра и профилактики;
  4. Своевременная замена масел, прокладок, фильтров;
  5. Не допускается длительная работа на пределе мощности;
  6. Техника безопасности.

Область применения

  • С уклоном до 30˚;
  • Различных грунтах – скалистых, с пониженной несущей способностью, болотистых;
  • Очистка от мелколесья, кустарников и другой растительности с заглублением до 20-25см;
  • Любой продолжительности рабочего дня;
  • В большом диапазоне температур.

Высокое сцепление на самых сложных грунтах

  1. Размер соприкасаемой площади (ширина гусениц, длина рабочей поверхности, отношение к массе);
  2. Материал изготовления гусениц;
  3. Конфигурация гусениц;
  4. Равномерное распределение массы машины.

При его номинальной массе 17 тонн, давление на грунт составляет 0,067 МПа/см², что говорит о высоком сцеплении с поверхностью и соответственно повышении силы тяги. Особенно это актуально на болотистых и рыхлых грунтах и делают из обычного бульдозера болотоход Shantui SD16L

Немаловажное значение имеет сталь для изготовления башмаков для гусениц, с высоким содержанием марганца и хрома, способная выдержать интенсивный абразивный износ в течение длительного времени

Силовая установка и трансмиссия

Российский рынок

  • Уменьшение вредных выбросов;
  • Экономию топлива;
  • Увеличение мощности.

Используя интегрированный подход к управлению бульдозером, включающий в себя: управление ходовой частью, трансмиссией, гидравлическим, электрическим оборудованием бульдозер стал очень маневренным. За надежность работы отвечают китайские трансмиссии на бульдозеры Shantui, являющиеся прямым аналогом японских производителей. Установленный гидротрансформатор, гидроуселитель, многоступенчатые муфты все это делает движение плавным, точным, мгновенно реагирующим на команды оператора.

Типы навесного оборудования

  1. Прямой;
  2. Отворотный;
  3. U – образный.
  • Железная сетка на кабину – защита от механического повреждения;
  • Система кондиционирования;
  • Подогрев двигателя;
  • Рыхлитель одно или несколько точечный.

Плюсы модульной конструкции

Бульдозер Shantui SD16 производится в Китае по лицензии японской компании с мировым именем KOMATSU. Техника пользуется высоким спросом во всем мире, так как при относительно невысокой цене обладает хорошими рабочими параметрами. Тракторы данной модели используются во многих отраслях промышленности и народного хозяйства: на строительстве объектов и дорог, на лесозаготовительных предприятиях, в сфере коммунального обслуживания населения, на разработке месторождений полезных ископаемых, на сельскохозяйственных работах.

Характеристики

Гусеничный SD16 — машина, собираемая в цехах компании Shantui Construction Machinery. Его причисляют к технике 3 тягового класса и позиционируют как альтернативный вариант дорогим американским, европейским или японским моделям.

В основу «китайца» заложены прочные, износостойкие материалы, что совместно с точностью изготовления позволяет достойно выдерживать конкуренцию на рынке спецтехники.

Таблица № 1. Технические характеристики

ПараметрЗначение
ДвигательShangchai SC11CB184G2B1/Weichai WD10G178E25
Мощность, л.с. (кВт)184 (135)
Скорость, км/чВперёд 3,29-9,63; назад 4,28-12,53
Дорожный просвет, мм400
Преодолеваемый уклон, %30
Минимальный радиус разворота, м4,5-4,9
Емкость топливного бака, л315

Двигатель, потребление горючего

В базовой комплектации на бульдозер поставят мотор Shangchai SC11CB184G2B1. Его скопировали с американского Caterpillar и собирают согласно оформленной лицензии. Это рядный дизель с шестью вертикально расположенными цилиндрами. Охлаждается жидкостью, а впрыск топлива происходит непосредственно в камеру сгорания.

Таблица № 2. Параметры двигателя

НаименованиеЗначение
Частота вращения коленвала, об/мин1850
Объём, л9,7
Диаметр цилиндра/ход поршня, мм126/130
Крутящий момент, Н·м (обороты коленвала, об/мин)764 (1300)
Расход топлива при среднем режиме работы, г/кВт·час214
Токсичность выхлопных газовTier 2

Силовая передача, ходовая

Передачу вращения от двигателя на первичный вал КПП выполняет одноступенчатый однофазный гидротрансформатор.

  • Сама коробка передач планетарного типа выдаёт 3 скорости для движения вперёд и столько же в обратном направлении.
  • Переключение ступеней осуществляет сервопривод, что значительно облегчает управление техникой.

Бортовые передачи представлены двухступенчатыми редукторами с цилиндрическими зубчатыми колёсами. Смазка контактных поверхностей осуществляется методом разбрызгивания. Главная передача на редукторы идёт через коническую пару с круговой формой зубьев. Такая конструкция выдерживает большие нагрузки, создаёт меньше шума, но её сложнее регулировать.

Маневрирование обеспечивается многодисковой постоянно замкнутой муфтой поворота. Она работает в масляной ванне и активируется гидравлическим приводом. Манёвры осуществляют совместно с приведением в действие плавающего тормоза муфтой поворота ленточного типа, управляемой педалью с гидроусилителем.

Shantui SD16 — бульдозер на гусеничном ходу. Подвеска машины балансирного типа обеспечивает хорошую устойчивость на неровной поверхности и гашение динамических колебаний во время движения.

  • Гусеничная лента опирается на 6 катков, холостую ветвь поддерживают 2 ролика.
  • В движение гусеницу приводит звёздочка, закреплённая на выходном валу бортового редуктора. Натяжение поддерживает обводной ролик.

Само гусеничное полотно состоит из 37 башмаков шириной 510, 560 или 610 мм, в зависимости от комплектации.

Гидравлика

К сожалению, с поиском рабочих характеристик, касаемо этой модели, возникли определенные трудности. Параметры гидросистемы не стали исключением. Предлагаемая информация взята с англоязычного ресурса компании.

Питает гидросистему шестерёнчатый насос PAR112 производительностью 227 л/мин. Максимальное давление, ограниченное перепускным клапаном, составляет 14 МПа.

На экскаватор устанавливают бак запаса рабочей жидкости ёмкостью 110 л. Этого объёма хватает, чтобы приводить в действие пару цилиндров подъёма ножа и по одному для наклона отвала и активации рыхлителя. Внутренний диаметр последних двух составляет 160 мм, первых — 110 мм.

Модификации

В зависимости от модификации название модели отличается последним символом:

  • С – используется в угольной промышленности. Отвал стандартной сборки имеет объем 5 м3, размеры его несколько больше, чем обычной машины. Установленный башмак является плоским и имеет одну реборду. Давление на основание – 67 кПа;
  • F – имеет лесозащиту. Отвал стандартной сборки имеет объем 4,7-4,9 м3. Установленный башмак такой же, как у предыдущей модели. В качестве дополнительного оборудования выступает лебедка с усилием тяги 240 и 136 кН в нижних и верхних витках соответственно;
  • L – башмак такой машины выполнен в форме треугольника. Проходимость такой машины гораздо выше, чем обычной, из-за чего он назван болотоходом. Кузов этой модели гораздо шире, а объем отвала составляет 3,8 м3. Давление на основание 27 кПа;
  • R – используется для транспортировки мусора. Башмак такой же, как у SD-16 L, а отвал имеет объем 8,3 м3.


Бульдозер гусеничный Shantui SD16 Разработки бульдозера были проведены совместно с Комацу (Япония) и Катерпиллар (США).

ХарактеристикиSD-16CSD-16FSD-16LSD-16R
Длина5500 мм5140 мм4690 мм4690 мм
Ширина3556 мм3970 мм3400 мм3400 мм
Высота3100 мм3200 мм3130 мм3130 мм
Масса17000 кг17000 кг18460 кг17700 кг
Грунтовое давление0,067 МПа0,067 МПа0,027 МПа0,027 МПа
Клиренс400 мм400 мм495 мм495 мм
Радиус разворота490 мм490 мм460 мм106 мм
Тип отвалаугольныйпрямойпрямойсерия R
Производительность250 м3/ч225 м3/ч220 м3/ч250 м3/ч
Ширина отвала3556 мм3970 мм4150 мм4150 мм
Высота отвала1120 мм1090 мм960 мм1578 мм
Масса отвала2672 кг1592 кг1592 кг

Вернуться к навигации

Бульдозер Shantui SD16 (Шантуй СД16)

Сферой применения данной китайской модели бульдозера являются земляные работы. Материалы, применяемые для изготовления машины, высококачественные и обладают повышенным эксплуатационным сроком, что позволяет Shantui SD16 работать в тяжелых условиях. Конкуренцию этой машине составляет бульдозер Komatsu D65, однако его технические показатели несколько ниже.

Бульдозер Шантуй СД 16

Все новинки в технологиях землеройных работ нашли свое воплощение сначала в 3D модели Шантуй SD16, которая впоследствии стала весьма востребованной. Тип грунта не влияет на производительность машины и не является препятствием для выполнения работ. Благодаря небольшой массе и давлению на основание, а также высокой способности маневрировать в условиях ограниченного пространства, бульдозер Шантуй SD16 легко справляется с работами в черте города. Он также применяется в промышленности.

Эксплуатационные и технические характеристики

Технические характеристики китайского бульдозера соответствуют современным мировым стандартам. На технику устанавливается дизельный шестицилиндровый двигатель Shangchai C621 с рядным расположением цилиндров, водяным охлаждением и непосредственным впрыском топлива. Максимальная полезная мощность мотора составляет 160 лошадиных сил при частоте вращения 1850 оборотов в минуту. При этом крутящий момент достигает значения 764 Н*м. Рабочий объем силового агрегата равен 9,726 литрам. Минимальный удельный расход топлива составляет 17,29 литров за 1 час беспрерывной работы.

Бульдозер имеет гусеничный ход, что значительно повышает его проходимость. Траки соединяются по принципу модульного конструктора, что позволяет при необходимости оперативно заменить вышедшее из строя звено, не меняя всю цепь целиком. Трактор может быть быстро «переобут» в более широкие гусеницы для работы на болотистой местности или в гусеницы с дополнительными грунтозацепами для работы на песчаной или очень мягкой почве. Удельное давление на грунт составляет 0,067 мегапаскаль. Клиренс трактора равен 400 миллиметра, минимальный радиус разворота – 4,9 метрам, дорожная колея – 1,88 метрам, длина опорной гусеничной поверхности – 2,43 метрам. Техника может работать на уклоне крутизной до 30 градусов.

Shantui SD16 оснащается коробкой переключения передач с тремя передними и тремя задними скоростями. Они используются в зависимости от условий работы и загруженности трактора. Максимальная скорость на передней передаче составляет 9,63 км/ч, а на задней – 12,53 км/ч. Столь низкие скорости не позволяют трактору самостоятельно добираться до места эксплуатации. Он доставляется при помощи грузовых тягачей на платформе.

В гидравлической системе трактора создается максимальное давление до 14 мегапаскаль. Нагнетаемый поток составляет около 243 литров в минуту. За перекачивание жидкости отвечает шестеренный насос и 2 рабочих цилиндра. На бульдозер может быть установлен один из трех типов отвала: прямой, поворотный, U-образный. Первый имеет полезный объем 4,5 кубических метра, второй – 4,4 кубических метра, третий – 5 кубических метров. Прямой отвал используется для засыпания ям, котлованов и траншей, когда нет необходимости отбрасывать грунт в сторону. Поворотный отвал нужен для расчистки дорог, когда мешающую проезду массу необходимо сдвигать на обочину. U-образный отвал имеет широкие боковые крылья, которые позволяют убирать снег и складывать его в определенном месте, где он не будет никому мешать.

Габаритные размеры бульдозера: длина – 5,14 метров, ширина – 3,388 метров, высота – 3,032 метра. Полная рабочая масса составляет 17 тонн. Максимальное заглубление отвала – 540 миллиметров, максимальная высота подъема отвала – 1,095 метра.

Shantui SD16 с рыхлителем предназначен для предварительного разрыхления твердых, мерзлых или каменистых поверхностей. Рыхлитель может быть одностоечным или трехстоечным. Максимальная глубина рыхления составляет 572 миллиметра, максимальная высота подъема рыхлителя над поверхностью дороги – 592 миллиметра. Масса навесного оборудования – 1,71 тонн.

Бульдозер Shantui sd16 – низкая цена для сложных условий работы

Бульдозер Shantui SD16 производится китайскими разработчиками по приобретенному патенту японской корпорации KOMATSU. На это оборудование, обладающие отличными характеристиками, неизменно сохраняется высокий спрос во всем мире, что обеспечено идеальным сочетанием цены и качественных модификаций. Тракторы с успехом используются во многих отраслях различных промышленных направлений и сельском хозяйстве. Мощная машина Shantui SD16 – достойный вариант для строительства любых объектов и сооружений, в области жилищного хозяйства, на лесозаготовках и т.д.

Shantui sd16 характеристики

Бульдозер sShantui функционирует на гусеничном ходу и это существенно увеличивает его техническую производительность и рабочие характеристики. Траки, соединенные по подобию сборного конструктора делают возможным оперативную замену вышедшего из строя оборудования, заменяя один участок, а не всю структуру целиком (цена в этом случае будет гораздо ниже). На трактор также можно «одеть» другие «шины» большей ширины. Такая модификация обеспечит уверенную работу бульдозера на разных типах почвы (песчаная, болотистая и др.).

400 мм составляет размер клиренса трактора; радиус минимального разворота около 5 метров; 1,88 м дорожная колея; 2,43 м гусеничная опорная поверхность. Оборудование отлично работает под уклоном крутизной до 30-ти градусов.

Из-за незначительных скоростей передвижения бульдозер не в состоянии сам добраться до строительной площадки. Как правило, его привозят грузовые тягачи на специальной платформе.

Техническое обслуживание бульдозера Shantui sd16

При отделке кабины для оператора применялись инновационные материалы, снижающие уровни шума и вибраций. В жару комфортную температуру способен обеспечить кондиционер. Зимой же автономная отопительная система не даст замерзнуть водителю бульдозера.

Пневматическая подвеска по принципу которой устанавливается кабина оператора будет поглощать любые колебания и движения (идеальная характеристика для неровных дорог с ямами и выбоинами). Кресло может быть оптимизировано под личные предпочтения водителя, а панель управления изготовлена с учетом последних требований эргономики и законов оптимизации пространства.

По заказу покупателя можно дополнительно усовершенствовать оборудование Shantui следующими техническими элементами: подогревателем предпусковым, обогревателем кабины, защитой кабиной ROPS. Вы можете подробно ознакомиться с представленными фото на нашем сайте и купить эту технику. Звоните – характеристики оборудования, и наши цены вас приятно удивят.

Бульдозер Shantui SD16

Бульдозер Shantui SD16 нашел применение в земляных работах. Основные направления использования это: ликвидация траншей и рвов, транспортировка почвы и грунта, формирование насыпных валов, строительные и уборочные работы, расчистка дорожного полотна. Материалы для изготовления этой техники применяются самые высококачественные, обладающие повышенным эксплуатационным сроком, что позволяет SD16 работать в самых тяжелых условиях.

Технические характеристики

Shantui SD16 эксплуатируется с несколькими видами оборудования, такими как одностоечный и трехстоечный рыхлители, поворотный, прямой и U-образный отвалы. Характеристики некоторых из них представлены ниже.

  • ширина – 3970 мм;
  • высота – 1090 мм;
  • максимальное заглубление – 540 мм;
  • производительность – 225 куб.м/час;
  • призма волочения – 4,4 куб.м.

Прямой отвал:

  • ширина – 3388 мм;
  • высота – 1149 мм;
  • максимальное заглубление – 540 мм;
  • производительность – 225 куб.м/час;
  • призма волочения – 4,5 куб.м.

U-образный отвал:

  • ширина – 3556 мм;
  • высота – 1120 мм;
  • максимальное заглубление – 530 мм;
  • производительность – 250 куб.м/час;
  • призма волочения – 5 куб.м.

Трехстоечный рыхлитель:

  • масса – 1710 кг;
  • максимальная высота подъема – 592 мм;
  • максимальная глубина рыхления – 572 мм.

Конструкция SD16 выполнена по модульной технологии, что позволяет оперативно производить ремонт техники. Эластичные буфера, соединяющие катки гусениц и кабину, повышают износоустойчивость и сокращают тряску бульдозера.

Прочный, жесткий каркас кабины бульдозера имеет шестигранную форму, за счет чего расширяется область обзорности. Используемые современные изоляционные, отделочные материалы обшивки уменьшают уровень вибрации и шума. Внутри встроена печка и кондиционер.

Двигатель

В стандартной комплектации Shantui SD16 оснащается 4-тактным дизельным агрегатом Shangchai SC11CB184G2B1, выпускаемым по лицензии Caterpillar. Двигатель имеет жидкостное охлаждение и систему прямого впрыска.

Характеристики Shangchai SC11CB184G2B1:

  • рабочий объем – 9,7 л;
  • номинальная мощность – 120 (160) кВт (л.с.);
  • номинальная частота вращения – 1850 об/мин;
  • максимальный крутящий момент – 764 Нм;
  • количество цилиндров – 6;
  • диаметр цилиндра – 126 мм;
  • удельный расход топлива – 214 г на кВт/час.

Опционально модель оснащается более мощным агрегатом Weichai WD10G178E25. Конструктивно он мало отличается от мотора Shangchai SC11CB184G2B1 (турбонаддув, жидкостное охлаждение), но выпускается по лицензии компании Steyr.

Характеристики Weichai WD10G178E25:

  • рабочий объем – 9,7 л;
  • номинальная мощность – 131 (178) кВт (л.с.);
  • номинальная частота вращения – 1850 об/мин;
  • максимальный крутящий момент – 830 Нм;
  • количество цилиндров – 6;
  • диаметр цилиндра – 126 мм;
  • удельный расход топлива – 230 г на кВт/час.

Модификации и особенности

В модельной линейке SD16 считается третьим после SD08 и SD13. Бульдозер является новейшей разработкой тракторостроения китайского бренда. При создании машины был использован опыт компаний Caterpillar (США) и Komatsu (Япония).

Серия Shantui SD16 представлена несколькими модификациями:

  1. SD16 C – вариант для угольной промышленности с плоским башмаком с одной ребордой. Отвал стандартной сборки имеет объем 5 м3, размеры его несколько больше, чем обычной машины. Установленный башмак является плоским и имеет одну реборду. Давление на основание – 67 кПа;
  2. SD16 F – версия с лесозащитой и плоским башмаком с ребордой. Отвал стандартной сборки имеет объем 4,7-4,9 м3. Установленный башмак такой же, как у предыдущей модели. Дополнительно она оснащается тяговой лебедкой с усилием 136 кН на верхних витках, 240 кН – на нижних витках;
  3. SD16 R – модификация для транспортировки отходов. Для нее характерны огромный отвал (8,3 кубометра) и широкий треугольный башмак;
  4. SD16 L – болотоходный вариант с треугольным башмаком. Широкий кузов и малый отвал (3,8 кубометра) обеспечивают низкое давление на грунт – всего 27 кПа.

Двигатель

Мотор устанавливается четырехтактный рядный с прямым впрыском. При этом цилиндры располагаются вертикально. Двигатели могут быть установлены двух типов – Shangchai C6121 или Steyr WD615T-3A. В любом случае, топливо используется дизельное, а их характеристики идентичны. Чаще устанавливаются двигатели первой модели. Кроме Shantui SD 16, они также устанавливаются на другую технику, частота их используемости составляет почти 20% и сертификация их происходит по системе САТ. Объем двигателя составляет 9,72 л. Также здесь есть демпфер, который не только увеличил прочность и долговечность, но и защитил двигатель от попадания посторонних элементов. Установленный двигатель Shantui SD16 характеризуется мощностью 160 лошадиных сил.

Оба двигателя отличаются экономичностью и высокой производительностью. Расход топлива Шантуй СД 16 составляет 214 г/кВт за час работы. Кроме того, они отличаются пониженным уровнем шума.

ПараметрЗначение
Модель двигателяShangchai C 621 Steyr WD615TI-3А
Мощность120 кВт (160 лс)
Частота оборотов1850 об/мин
Объем двигателя9,72 л
Затрачиваемое топливо214 г/кВт*ч
Крутящий момент764 Нм

Вернуться к навигации

Устройство и обслуживание бульдозера

В кабине созданы максимально комфортные условия для работы водителя. При отделке использовались современные шумоизоляционные материалы, которые позволяют снизить до минимума проникающие в кабину шум и пыль при работе трактора. В базовую комплектацию входит мощный кондиционер, который создаст в салоне приятную температуру даже в самый знойный день. Для холодной погоды существует автономный отопитель, который не позволит водителю замерзнуть.

Кабина устанавливается на платформу с пневматической подвеской, которая поглощает колебания при движении и позволяет хорошо себя чувствовать на любых дорогах. Все контрольные датчики и приборы удачно расположены и не перекрывают друг друга. Сидение соответствует последним требованиям эргономики и может быть свободно отрегулировано по желанию водителя. Рычаги для управления расположены в непосредственной близости от сидения, так чтобы техникой можно было комфортно управлять. По желанию клиента, бульдозер может быть дополнительно оснащен предпусковым подогревателем двигателя. Это устройство позволит легко запускать мотор при отрицательной температуре на улице.

Обслуживание и ремонт трактора не отнимают много сил и времени. Производитель специально сделал все узлы и агрегаты максимально простыми, чтобы при необходимости можно было быстро провести починку или замену прямо в полевых условиях. Запчасти можно приобрести у официальных дилеров. Правда, некоторых деталей может не быть в наличии и их придется заказывать из Китая. Тогда процесс ожидания может растянуться на несколько недель. Все системы обладают высоким запасом прочности, так что при правильной эксплуатации и надлежащем обслуживании трактор будет служить долгие годы, не требуя капитальных ремонтов.

Цена Shantui SD16 в России на сегодняшний день составляет около 3,2 миллионов рублей. При установке на бульдозер дополнительного оборудования это значение будет расти. При желании сэкономить, можно купить технику на вторичном рынке. Здесь хороший экземпляр будет стоить 1-1,5 миллиона рублей. Однако перед заключением сделки стоит провести полную диагностику выбранного товара, чтобы убедиться в его высоком качестве и работоспособности.

Особенности и преимущества


Китайский бульдозер Shantui 16

  • качество и состояние грунта не имеют значения, т.к. навесное оборудование рассчитано даже на мерзлые грунты;
  • отсек двигателя имеет двойную защиту;
  • небольшие габариты техники, масса, и как следствие малые нагрузки на основание;
  • широкие гусеницы, которые позволяют совершать маневры на небольших площадях;
  • новейшие разработки, воплощенные в Shantui SD16;
  • условия работы техники могут быть различны, но состояние ее после такого вида работ не изменится;
  • прочность конструкции и всех элементов гарантирована за счет использования качественных материалов при их изготовлении.
  • экономичность при высокой производительности;
  • экологичность выхлопов.


Бульдозер Shantui SD16

Вернуться к навигации

Двигатель

В стандартной комплектации Shantui SD16 оснащается 4-тактным дизельным агрегатом Shangchai SC11CB184G2B1, выпускаемым по лицензии Caterpillar. Двигатель имеет жидкостное охлаждение и систему прямого впрыска. Агрегат способен функционировать длительное время и считается одним из наиболее экономичных в своем классе. Моторный отсек выделяется компактностью, в нем расположены основные узлы, что позволяет удобно и быстро выполнить диагностику.

Характеристики мотора Shangchai SC11CB184G2B1:

  • рабочий объем – 9,7 л;
  • номинальная мощность – 120 (160) кВт (л.с.);
  • номинальная частота вращения – 1850 об/мин;
  • максимальный крутящий момент – 764 Нм;
  • количество цилиндров – 6;
  • диаметр цилиндра – 126 мм;
  • удельный расход топлива – 214 г на кВт/час.

Опционально модель оснащается более мощным агрегатом Weichai WD10G178E25. Конструктивно он мало отличается от мотора Shangchai SC11CB184G2B1 (турбонаддув, жидкостное охлаждение), но выпускается по лицензии компании Steyr.

Характеристики двигателя Weichai WD10G178E25:

  • рабочий объем – 9,7 л;
  • номинальная мощность – 131 (178) кВт (л.с.);
  • номинальная частота вращения – 1850 об/мин;
  • максимальный крутящий момент – 830 Нм;
  • количество цилиндров – 6;
  • диаметр цилиндра – 126 мм;
  • удельный расход топлива – 230 г на кВт/час;
  • экологический класс – Tier-2.

Устройство и особенности эксплуатации

Шантуй SD16 имеет модульную конструкцию, позволяющую оперативно выполнять осмотр и ремонт. В базовом варианте бульдозер оснащается балансирной подвеской и гусеничной лентой с крупными и широкими звеньями, обеспечивающими устойчивость техники. Гусеницы устанавливаются на 2 подвесных и 6 опорных катках.

Трансмиссия модели представлена следующими элементами:

  • планетарной коробкой передач с сервоприводом переключения и механизмом принудительной смазки. Коробка передач имеет 6 скоростей (3 передних и 3 задних);
  • постоянно замкнутой многодисковой муфтой, которая размещена в масляной ванне. Муфта связана с тормозным элементом муфты рулевого управления;
  • 3-элементным одноступенчатым однофазным гидротрансформатором;
  • плавающим тормозом муфты поворота, управление которым выполняется посредством педали с гидроусилителем;
  • главной спирально-зубчатой передачей конического типа с барботажным механизмом смазки (разбрызгиванием) и одноступенчатым редуктором;
  • бортовой передачей, выполненной в виде барботажного механизма смазки и цилиндрического редуктора.

Гидравлическая система Shantui SD16 функционирует за счет шестеренчатого насоса с производительностью 335,5 л/мин. Управление выполняется посредством особого гидрораспределительного клапана. Функционирует насос на основе 2 цилиндров, относящихся к гидравлической системе 2-стороннего действия, с диаметром 110 мм. Максимальное давление в системе равняется 14 МПа.

На бульдозер устанавливается кабина шестигранной формы. Подобное решение является оптимальным для техники данного сегмента, поскольку предоставляет оператору максимальный обзор и позволяет в любой ситуации видеть расширенную панораму. Жесткий каркас делает работу безопасной.

В обшивке кабины применяются современные изоляционные материалы, уменьшающие вибрацию и шум, в результате чего число посторонних факторов, влияющих на утомляемость оператора, сокращается. В салоне устанавливаются заводской обогреватель и кондиционер. Они поддерживают необходимый уровень влажности и температуры независимо от климатических условий, в которых находится машина.

Кресло оператора может регулироваться в нескольких направлениях (марка – Grammer). Непосредственная близость основных приборов управления к водителю и их эргономичное расположение позволяют работать максимально продуктивно. Сама кабина имеет пневматическую подвеску.

Шантуй SD16 может оснащаться широкой линейкой дополнительного оборудования, включая несколько видов отвалов, 3-зубый рыхлитель и специальный однозубый рыхлитель, выдерживающий повышенные нагрузки и работающий при минусовой температуре. Подобная комплектация позволяет выполнять различные задачи на твердой поверхности.

Для бульдозера характерна легкость обслуживания. Основные агрегаты и узлы машины имеют простую конструкцию, их можно осмотреть и починить в полевых условиях. Запчасти для техники присутствуют в свободном доступе в большинстве специализированных центров. Однако некоторые элементы необходимо заказывать из Китая, что может замедлить процесс ремонта. Сам бульдозер отличается высокой надежностью и служит не один год до момента проведения капитального ремонта.

Кабина оператора

Для увеличения угла обзора и точности работы оператора кабина выполнена в новой геометрической форме шестигранника. Разработчики уверены, что такое очертание рационально для тяжелой техники Shantui SD16. Каркас выполнен жестким, что положительно сказывается на безопасности водителя.

Для увеличения концентрации человека, управляющего техникой, вся обивка кабины выполнена из звуко- и виброизоляционного материала. В стандартную комплектацию китайского бульдозера Shantui входят кондиционер и обогреватель. Это гарантирует нормальный режим работы оператора не зависимо от окружающих природных условий.

Кресло Grammer можно отрегулировать и поставить в удобное положение, все приборы расположены весьма удобно и в пределах досягаемости. Гидравлика позволяет прикладывать меньше усилий для переключения рычагов. Сама система оснащена новыми цилиндрами и гидрозатворами.

В целом, вся кабина сделана эргономично, повышенный уровень остекления (угол обзора 360 градусов) также благоприятно сказывается на общем состоянии водителя, снижая уровень его утомления.

Вернуться к навигации

Ходовая часть


Гусеница Shantui SD16 Основой является гусеничный ход, устойчивость которого при езде гарантируется подвеской с балансом. Гусеничная лента расположена на шести катках, плюс два с каждой стороны предназначены для поддержания ее. Подвеска выполняется модульной, чтобы снизить потери времени на ремонт или замену комплектующих. Ширина ленты стандартной сборки составляет 0,51 м, шаг ее – 0,203 м. В зависимости от условий рабочей площадки, гусеницы могут заменяться на более узкие или более широкие. Для увеличения сцепления с основанием используют гусеницы с грунтозацепами. Если правильно подобрать тип гусениц, то техника Шантуй 16 может иметь очень высокую проходимость. Кроме того, угол рабочей площадки может составлять 30 градусов.

Безостановочность работы двигателя гарантирована за счет двойной его защиты. Из-за этих качеств двигатель считается очень надежным. Коробка передач позволяет переключать их без необходимости нажатия сцепления. Это сокращает время, делает управление техникой легким и простым. Возможность езды задним ходом также благоприятно сказывается на эти параметры.

Вернуться к навигации

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
