Бульдозер Shantui SD32 технические характеристики

Устройство и обслуживание бульдозера

В кабине созданы максимально комфортные условия для работы водителя. При отделке использовались современные шумоизоляционные материалы, которые позволяют снизить до минимума проникающие в кабину шум и пыль при работе трактора. В базовую комплектацию входит мощный кондиционер, который создаст в салоне приятную температуру даже в самый знойный день. Для холодной погоды существует автономный отопитель, который не позволит водителю замерзнуть.

Кабина устанавливается на платформу с пневматической подвеской, которая поглощает колебания при движении и позволяет хорошо себя чувствовать на любых дорогах. Все контрольные датчики и приборы удачно расположены и не перекрывают друг друга. Сидение соответствует последним требованиям эргономики и может быть свободно отрегулировано по желанию водителя. Рычаги для управления расположены в непосредственной близости от сидения, так чтобы техникой можно было комфортно управлять. По желанию клиента, бульдозер может быть дополнительно оснащен предпусковым подогревателем двигателя. Это устройство позволит легко запускать мотор при отрицательной температуре на улице.

Обслуживание и ремонт трактора не отнимают много сил и времени. Производитель специально сделал все узлы и агрегаты максимально простыми, чтобы при необходимости можно было быстро провести починку или замену прямо в полевых условиях. Запчасти можно приобрести у официальных дилеров. Правда, некоторых деталей может не быть в наличии и их придется заказывать из Китая. Тогда процесс ожидания может растянуться на несколько недель. Все системы обладают высоким запасом прочности, так что при правильной эксплуатации и надлежащем обслуживании трактор будет служить долгие годы, не требуя капитальных ремонтов.

Цена Shantui SD16 в России на сегодняшний день составляет около 3,2 миллионов рублей. При установке на бульдозер дополнительного оборудования это значение будет расти. При желании сэкономить, можно купить технику на вторичном рынке. Здесь хороший экземпляр будет стоить 1-1,5 миллиона рублей. Однако перед заключением сделки стоит провести полную диагностику выбранного товара, чтобы убедиться в его высоком качестве и работоспособности.

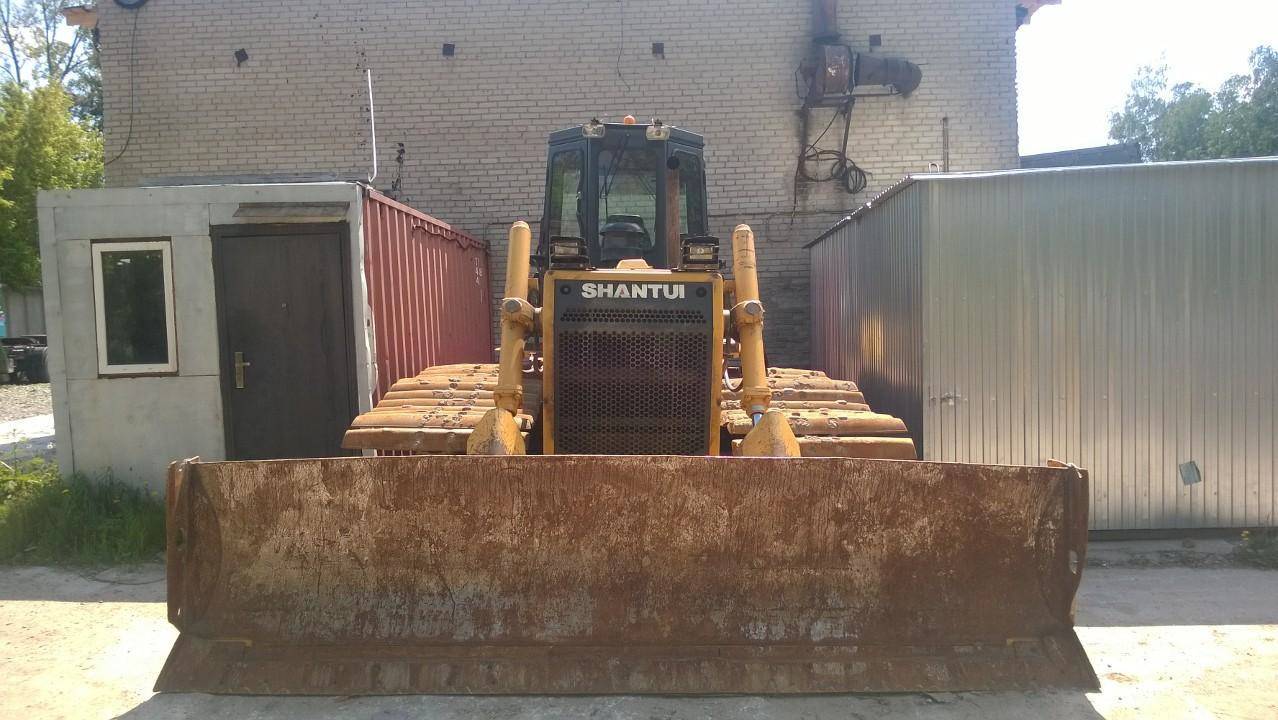

Бульдозер Shantui SD32

Shantui SD32 считается одним из наиболее габаритных бульдозеров в мире. Машина создана на базе современных технологий, полученных китайской корпорацией Shantui Construction Machinery Co. от японской компании Komatsu. В своем сегменте (25-ый тяговый класс) модель по праву считается одной из наиболее востребованных.

Шантуй SD32 представляет собой сочетание дешевизны, свойственной азиатской промышленности, и передовых достижений. Ориентируясь на новые потребности потребителей, китайский бренд предложил машину, которая эффективно работает в любых климатических условиях, разрабатывает тяжелые грунты и отличается простотой ремонта. Доработанная гидравлическая система позволяет справляться с большими нагрузками и облегчает управление.

Shantui SD32 активно используется в масштабных производствах и горнодобывающей промышленности, помогая в разработке полезных ископаемых. Также потребителями техники являются дорожно-транспортные, промышленные и строительные организации, коммунальные службы и лесные хозяйства. Обычно Шантуй SD32 приобретается для решения определенных задач, но функционал бульдозера достаточно широкий. Он подойдет для выполнения следующих работ:

  • перемещения сыпучих и кусковых грунтов, скальных пород;
  • уборки больших площадей от снега, производственного мусора и других предметов;
  • засыпания котлованов, траншей, ям;
  • корчевания деревьев и пней;
  • разравнивания поверхности;
  • разрыхления твердого грунта и скальных пород.

Опционально бульдозер комплектуется различным оборудованием, позволяющим подстроить его под определенный вид работ.

Shantui SD23 описание

Бульдозер Shantui SD23 был разработан на базе Shantui SD22, от которого новая версия отличается модернизированной гидравлической системой и более мощным силовым агрегатом

Перед покупкой бульдозера можно выбрать один из трех отвалов. Доступно две прямые версии (поворотная и неповоротная с гидроперекосом), а также сферическая. Максимальная ширина переднего рабочего оборудования (прямой поворотный отвал) составляет 4,4 мм. Две другие модели имеют ширину около 3,8 м. Предельное значение заглубления отвала составляет 540 мм, а поднимать его возможно на 1,2 м. Максимальный угол поворота поворотного отвала — 25 градусов. Самым вместительным является полусферический отвал — с его помощью можно передвигать до 7 куб.м породы.

Рыхлитель, устанавливаемый в случаях, когда это необходимо покупателю, может быть одностоечный или трехстоечный. Максимальное заглубление данных органов составляет 695 и 666 мм соответственно, высота подъема — 515 и 555 мм. Рыхлители имеют параллельную конструкцию, клыков — три штуки.

На Shantui SD23 возможно работать на уклонах до 30 градусов. Предельные значения скоростных характеристик таковы: 11,8 км/ч при движении вперед, 14,3 км/ч — задним ходом. Минимальный радиус поворота — 3,3 м.

Ходовая часть: в каждой гусенице присутствует по 39 башмаков; поддерживающие катки установлены в количестве двух штук (с каждой стороны), опорные — по семь. Тип ходовой части — с подвешенными диагональными балками и качающимся балансиром. Тип гусеничных башмаков — составные с одним грунтозацепом.

Вес отвала составляет 2,9-3,4 тонны (в зависимости от выбранной модели).

Приведенные габаритные размеры касаются бульдозеров, комплектующихся только отвалом (без рыхлителя).

Необходимую мощность бульдозер получает от дизельного двигателя с турбонаддувом и водяным охлаждением. Cummins NT855-C280S10 — это рядный четырехтактный 6-цилиндровый агрегат, вырабатывающий до 169 кВт. Указанная мощность достигается при 2 000 об/мин. Цилиндры расположены вертикально.

Устройство

Модульность всех составляющих техники позволяют сократить простои и ускорить ремонт или замену частей. Простота демонтажа и монтажа деталей, комфортная эксплуатация, экономичность машины положительно сказываются на выборе потребителей. База SHANTUI SD22 незначительна по размеру, что позволяет использовать технику на ограниченных площадях.

Shantui SD 22

Траки, используемые для сборки шасси, могут иметь разную ширину и отличаться очертанием. Такая сборка позволяет увеличить проходимость и маневренность техники, причем качество основания в данном случае роли не играет. Общее количество катков базы – 16, из которых четверть несущих, а остальные – опорные. Это позволяет бульдозеру работать на площадках с уклоном до 30 градусов. Для уменьшения вибраций и динамических воздействий на оператора, опорные катки присоединены к раме с помощью эластичных буферов.

Основные части

В Shantui SD32 установлен мощный шестицилиндровый рядный двигатель Cummins NTA855-C360 с промежуточным охлаждением и турбонаддувом. Мощность его составляет 320 л. с. Его запуск осуществляется с помощью стартера, рассчитанного на напряжение 24 В. Используется два аккумулятора, что характерно для техники этого класса. Охлаждается двигатель при помощи потока воздуха, который создается вентилятором. Топливный бак рассчитан на 600 л, расход топлива — 180 г/л.с.·ч.

Трансмиссия гидромеханическая. Однофазный трехступенчатый гидротрансформатор передает крутящий момент от двигателя. Передач шесть, три передних и три задних. При движении вперед бульдозер может развить скорость до 11,5 км/ч, двигаясь задним ходом — до 13,5. Коробка передач планетарного типа с принудительной смазкой. Охлаждение трансмиссии водяное.

Подвеска оборудована балансирным грузом. С каждой стороны размещено по 7 опорных гусеничных колес и по 2 поддерживающих. Кроме того, с обеих сторон расположено по одному натяжному колесу. На башмаках предусмотрено по одному грунтозацепу, общее число башмаков в гусеничной ленте — 41. Ширина башмаков составляет 560 мм. При стандартной комплектации давление на грунт составляет 0,105 МПа.

Масса бульдозера 37,2 т, вместе с рыхлителем — 40, 98 т. Муфта поворота постоянно замкнутая, многодисковая, работает в масляной ванне. Тормоза дискового типа. Модульная конструкция ходовой части позволяет легко заменить траки. Благодаря этому можно использовать данный бульдозер на разных типах грунта.

Кабина шестигранной формы, с полным обзором и комфортным местом оператора. Дополнительно может быть установлена защита (предусмотрена в лесном исполнении) и кондиционер. Все элементы управления расположены таким образом, чтобы доставать до них было удобно.

Бульдозер может эксплуатироваться в сильный мороз, на большой высоте, при повышенных температурах. Электронная система мониторинга и оповещения позволяет вовремя распознать и устранить возникающие неполадки прежде, чем они приведут к необходимости серьезного ремонта.

Особенности бульдозера Shantui SD23

Данную модель бульдозера можно с полным правом назвать комплексным продуктом фирм Shantui и Komatsu. Проще говоря, бульдозер Shantui SD23 является не копией, но полным аналогом модели Komatsu D85A-21 японского производства. Причём о пиратстве речь не идёт: Шантуй имеет право на использование разработок Комацу, в рамках соглашения о сотрудничестве с этим уважаемым японским производителем, в том числе и при производстве последующих моделей и модификаций данной спецтехники. К отличительным особенностям данного бульдозера относятся:

  • система укрепления устойчивости спецмашины при её работе на склоне, для недопущения опрокидывания на бок;
  • обширная площадь опирания гусеничной ленты на основание, что тоже благоприятным образом сказывается на устойчивости бульдозера;
  • использование для поддержания гусеничной ленты семи опорных и двух поддерживающих катков;
  • расположение осей качания в передней части шасси, для сокращения воздействий на бортовые редукторы и увеличения длительности их исправной службы;
  • специальные демпферные опоры, заметно снижающие количество вибраций в кабине и повышающие её шумозащищённость;
  • электронная система управления, которая отслеживает состояние спецмашины при её работе. При незначительных отклонениях рабочих характеристик от нормальных помогает незамедлительно устранить проблему, не прерывая рабочего процесса. Во время устранения неполадок управление осуществляется при посредстве дублирующих каналов;
  • тормоза многодискового типа, установленные в масляной ванне. Данное решение позволяет не прибегать к проведению техобслуживания и настройкам системы.

Ведущие катки изготавливаются при помощи литья. Благодаря широкому гусеничному ходу, с большой площадью опоры, удельное давление на основание не превышает 78 кПа. Также этому способствует увеличение площади башмаков, и установка их в количестве семидесяти восьми штук.

К преимуществам бульдозера Shantui SD23 относят его относительную доступность в цене и экономичность в работе, достойные технические характеристики, комфортабельность рабочего места оператора, современные технологии при производстве спецтехники. Благодаря данным качествам, а в первую очередь – более низкой стоимости бульдозера, чем у именитых «одноклассников», он пользуется стабильно высоким спросом.

Устройство и особенности эксплуатации

Шантуй SD16 имеет модульную конструкцию, позволяющую оперативно выполнять осмотр и ремонт. В базовом варианте бульдозер оснащается балансирной подвеской и гусеничной лентой с крупными и широкими звеньями, обеспечивающими устойчивость техники. Гусеницы устанавливаются на 2 подвесных и 6 опорных катках.

Трансмиссия модели представлена следующими элементами:

  • планетарной коробкой передач с сервоприводом переключения и механизмом принудительной смазки. Коробка передач имеет 6 скоростей (3 передних и 3 задних);
  • постоянно замкнутой многодисковой муфтой, которая размещена в масляной ванне. Муфта связана с тормозным элементом муфты рулевого управления;
  • 3-элементным одноступенчатым однофазным гидротрансформатором;
  • плавающим тормозом муфты поворота, управление которым выполняется посредством педали с гидроусилителем;
  • главной спирально-зубчатой передачей конического типа с барботажным механизмом смазки (разбрызгиванием) и одноступенчатым редуктором;
  • бортовой передачей, выполненной в виде барботажного механизма смазки и цилиндрического редуктора.

Гидравлическая система Shantui SD16 функционирует за счет шестеренчатого насоса с производительностью 335,5 л/мин. Управление выполняется посредством особого гидрораспределительного клапана. Функционирует насос на основе 2 цилиндров, относящихся к гидравлической системе 2-стороннего действия, с диаметром 110 мм. Максимальное давление в системе равняется 14 МПа.

На бульдозер устанавливается кабина шестигранной формы. Подобное решение является оптимальным для техники данного сегмента, поскольку предоставляет оператору максимальный обзор и позволяет в любой ситуации видеть расширенную панораму. Жесткий каркас делает работу безопасной.

В обшивке кабины применяются современные изоляционные материалы, уменьшающие вибрацию и шум, в результате чего число посторонних факторов, влияющих на утомляемость оператора, сокращается. В салоне устанавливаются заводской обогреватель и кондиционер. Они поддерживают необходимый уровень влажности и температуры независимо от климатических условий, в которых находится машина.

Кресло оператора может регулироваться в нескольких направлениях (марка – Grammer). Непосредственная близость основных приборов управления к водителю и их эргономичное расположение позволяют работать максимально продуктивно. Сама кабина имеет пневматическую подвеску.

Шантуй SD16 может оснащаться широкой линейкой дополнительного оборудования, включая несколько видов отвалов, 3-зубый рыхлитель и специальный однозубый рыхлитель, выдерживающий повышенные нагрузки и работающий при минусовой температуре. Подобная комплектация позволяет выполнять различные задачи на твердой поверхности.

Для бульдозера характерна легкость обслуживания. Основные агрегаты и узлы машины имеют простую конструкцию, их можно осмотреть и починить в полевых условиях. Запчасти для техники присутствуют в свободном доступе в большинстве специализированных центров. Однако некоторые элементы необходимо заказывать из Китая, что может замедлить процесс ремонта. Сам бульдозер отличается высокой надежностью и служит не один год до момента проведения капитального ремонта.

Неисправности и ремонт бульдозеров

Ремонт бульдозера Shantui SD32 осуществляется в сервисных центрах, где имеется необходимый набор запасных частей.

Неисправность ходовой части, перегрев трансформатора происходит при ослаблении ремня вентилятора или загрязнении масляного радиатора. Устраняют неисправность заменой ремня или чисткой радиатора.

Если машина не едет при движении рычага скоростей, значит, произошел износ шестеренчатого насоса или засорился фильтр КПП. Надо заменить насос или устранить его неисправность и почистить фильтр.

При тяжелом рулевом управлении нужно отрегулировать соединение муфты и тормоза. Если при нажатии педали тормоза машина не останавливается, то нужно отрегулировать длину хода тормозных педалей.

ДВИГАТЕЛЬ

Вся линейка бульдозеров Shantui SD32 комплектуется американскими агрегатами Cummins NTA855-C360, сборка которых осуществляется в Китае. Конструкция мотора включает интеркулер и турбонагнетатель. Обороты двигателя регулируются при помощи всережимного центробежного регулятора. Охлаждающая система выполнена в формате устройства с корпусным насосом, вентилятором и принудительной циркуляцией. Рядный 4-тактный мотор опционально оснащается механизмом подогрева топлива, позволяющим запускать агрегата в морозы.

Характеристики двигателя Cummins NTA855-C360:

  • рабочий объем – 14,01 л;
  • номинальная мощность – 235 (320) кВт (л.с.);
  • частота вращения – 2000 об/мин;
  • максимальный крутящий момент – 1440 Нм;
  • число цилиндров – 6;
  • диаметр цилиндра – 139,7 мм;
  • удельный расход топлива – 245 г/кВт в час;
  • объем топливного бака – 600 л.

Характеристики рабочих органов:

Прямой отвал (базовый):

  • ширина – 4130 мм;
  • высота – 1590 мм;
  • вместимость – 7,8 куб.м;
  • максимальное заглубление – 560 мм;
  • максимальная высота подъема – 1560 мм.

Полусферический отвал (дополнительный):

  • ширина – 4030 мм;
  • высота – 1720 мм;
  • вместимость – 11,9 куб.м;
  • максимальное заглубление – 500 мм;
  • масса – 4868 кг;
  • эффективность работы – 365 куб.м/час.

Угловой отвал (дополнительный):

  • ширина – 5000 мм;
  • высота – 1140 мм;
  • масса – 4855 кг;
  • вместимость – 6 куб.м;
  • максимальное заглубление – 630 мм;
  • эффективность работы – 245 куб.м/час.

Однозубый рыхлитель (базовый):

  • количество зубьев – 1;
  • стандартный угол рыхления – 45 градусов;
  • максимальное заглубление – 1250 мм;
  • максимальный подъем – 955 мм.

Особенности бульдозера

Машина предназначена для земляных работ средних объемов в особо сложных условиях — на трудных и твердых грунтах, в условиях высокогорья, на крутых склонах. Также может использоваться на угольных разрезах. Комплектуется прямым, обратным и U-образным отвалами, а также одно- и двузубым рыхлителями. Этот набор позволяет разрабатывать сложные каменистые или глинистые грунты, угольные и известняковые залежи и пр. Машина успешно выдерживает эксплуатацию на высотах до 3500 м, преодолевает уклоны до 3о градусов, что позволяет широко использовать ее в горнодобывающей промышленности, а так же при работе со строительными и промышленными отходами.
