Кривошипный механизм
Двигатель Д-245 оснащен стальным коленчатым валом, установленным на пяти опорах. От осевых смещений вал стопорится специальными полукольцами, установленными в проточке возле задней опоры вала. Для большей равномерности работы на коленчатом валу установлены дополнительные противовесы. На заднем конце вала установлен чугунный маховик с зубчатым кольцом для запуска двигателя.
Поршни двигателя аналогичны деталям от Д-240 и несут в себе камеру сгорания. Остальные детали кривошипного механизма также аналогичны обычному тракторному мотору. Вид сзади на картер сцепления.
Для привода клапанов используется схема с нижним расположением распределительного вала. Усилие на клапаны передается толкателями и коромыслами. Вращение распределительного вала осуществляется от основного вала двигателя при помощи шестеренного механизма. На шестернях есть метки, служащие для правильной регулировки фаз открытия клапанов двигателя Д-245.
Модификации мотора
С момента запуска мотора в серию, изделие неоднократно дорабатывалось и модернизировалось. Как результат, полученные модификации, отличаются между собой навесным оборудованием, или внесёнными конструкторскими изменениями.
| Установка Д-245… | Обмен | Мощь, (л.с.) | Обороты, (мин-1) | Момент, (Нм) | Масса, (кг) |
| …1 | ТН | 78 | 2100 | 380 | 457 |
| …3 | ТН-ПО | 91 | 430 | ||
| …6 | 2300 | 425 | 431 | ||
| Д-245.7 | |||||
| …8 | 101 | 461 | |||
| Д-245.9 | |||||
| …10 | ТН | 78 | 351 | 501 | |
| …11 | |||||
| Д-245.12с | 81 | 341 |
- «ТН» – в моторе применяется турбинный наддув;
- «ТН-ПО» – в моторе применяется турбинный наддув совместно с промежуточным охлаждением надувочных воздушных масс.
ЗИЛ-5301 «Бычок»:
Что бы узнать, какой вариант силовой установки используется для привода автомобиля, ознакомьтесь с информационной табличкой. Атрибут содержит параметры производителя (название и логотип), тип питания, модификацию мотора, порядковый номер агрегата.
Информационная табличка:
Описание
Силовой агрегат Д-245.9 входит в линейку четырехтактных дизельных двигателей Д-245.7 … Д-245.12С, которые представляют собой модифицированные варианты известного мотора Д-245. Все они оборудованы газотурбинным наддувом и отличаются от базовой модели:
- пятиопорным распределительным валом;
- трехканавочными поршнями;
- топливным насосом высокого давления (ТНВД), обеспечивающим более высокую интенсивность впрыска.
Кроме того, силовой агрегат Д-245.9 оснащается охладителем наддувочного воздуха (интеркулером), который обеспечивает повышение плотности и увеличение массы воздушного заряда, подаваемого в цилиндры.
Основой мотора Д-245.9 служит чугунный корпус блока цилиндров, в вертикальные расточки которого устанавливают съемные гильзы (4 шт.). Последние изготавливают из специальной марки чугуна. Снаружи на корпус блока устанавливаются фильтры очистки топлива и моторного масла, а также насос системы охлаждения.
Распределительный вал газораспределительного механизма приводится в действие при помощи распределительной шестерни, связанной с коленчатым валом. Установлен распредвал на 5-ти подшипниках, функции которых выполняют специальные втулки, запрессованные в расточки блока цилиндров. Передняя втулка изготавливается из алюминия, а остальные – из антифрикционного чугуна.
Неисправности
В силу конструкционных особенностей этот дизельный двигатель подвержен гидроудару, поэтому следует соблюдать предельную осторожность при проезде глубоких луж. Достаточно будет небольшого объема воды, попавшей внутрь цилиндров через воздушный фильтр, что может привести к серьезной поломке двигателя Д 245 и необходимости выполнения капитального ремонта
Достаточно будет небольшого объема воды, попавшей внутрь цилиндров через воздушный фильтр, что может привести к серьезной поломке двигателя Д 245 и необходимости выполнения капитального ремонта.
| НЕИСПРАВНОСТЬ | ПРИЧИНА И МЕТОД УСТРАНЕНИЯ |
|---|---|
| Двигатель не запускается. | В первую очередь необходимо проверить состояние аккумулятора, реле с предохранителями и наличие электротока в цепи. Причиной подобной проблемы может стать также поломка системы подачи топлива. В отдельных случаях устранить поломку не представляет сложности. Однако при неисправностях топливной системы и проблемах с клапанами приходится вскрывать мотор и проводить капитальный ремонт силового агрегата. |
| Мотор запускается, однако вскоре глохнет. | Подобное характерно для засорившегося впускного клапана, и есть проблемы с герметичностью трубок подачи топлива. Также аналогичным образом проявляются поломки наноса высокого давления, который с трудом поддается ремонту и в большинстве случаев требует замены. |
| Из выхлопной трубы выходит сизый дым, а мотор потерял свою мощность. | Подобное характерно для проблем с топливным фильтром, поломке топливной рейки или же нарушении диафрагмы. Ремонт в данном случае заключается во вскрытии двигателя Д 245 с глубокой диагностикой и заменой вышедших из строя элементов. |
Система охлаждения
Система охлаждения на двигателях «Д-245» – закрытого типа, с принудительной циркуляцией охлаждающей жидкости от центробежного насоса. Водяной насос приводится в действие клиновым ремнём от шкива коленвала. Температура охлаждающей жидкости в системе контролируется дистанционным термометром, датчик которого расположен в головке цилиндров. В крышке корпуса термостата имеется датчик светового сигнализатора аварийной температуры охлаждающей жидкости.
Есть 2 варианта установки вентилятора на дизеле «Д-245»: без проставки, либо с проставкой. Возможна установка вентилятора с электромагнитной или вязкостной муфтой его отключения.
Устройство Д-245
Устройство мотора довольно простое, что значительно облегчает его ремонт, обслуживание. Основным элементом представляется корпус, который включает непосредственно подвеску и блок цилиндров. Отдельного упоминания заслуживает газораспределительный механизм, состоящий из головок цилиндров, клапанов, коллектора и прочих элементов.
Другими важными узлами Д-245 можно назвать:
- кривошипно-шатунный механизм;
- смазочная система;
- топливная система;
- охлаждение агрегата — жидкостное, включает термостат, контролирующий температуру.
Для повышения эксплуатационных характеристик агрегата в его конструкции используется турбина, что позволяет улучшить показатели токсичности выхлопных газов, а также увеличить крутящий момент.
Чтобы избежать проблемы, характерной для всех дизельных моторов ТНВД — перебои при запуске зимой, на головках цилиндров установлены свечи накаливания, а топливная система поддерживает нужную температуру масла.
Дизельные двигатели грузовых автомобилей и тракторов. Запасные части, регулировки и ремонт.
________________________________________________________________
___________________________________________________________________________
Дизельный двигатель ММЗ Д-245
Дизельный двигатель (дизель) Д-245 ММЗ и его модификации, устанавливаемые на автомобили ЗИЛ-5301 Бычок, ГАЗ-3309, МАЗ-4370 Зубренок, представляют собой 4-х тактный поршневой четырехцилиндровый двигатель внутреннего сгорания с рядным вертикальным расположением цилиндров, непосредственным впрыском дизельного топлива и воспламенением от сжатия. Основными сборочными единицами дизеля являются: блок цилиндров, головка цилиндров, поршни, шатуны, коленчатый вал и маховик. Для обеспечения высоких технико-экономических показателей двигателя в системе впуска применен турбонаддув с промежуточным охлаждением наддувочного воздуха. Использование в устройстве наддува турбокомпрессора с регулируемым давлением наддува позволяет иметь на дизеле улучшенную приемистость, обеспеченную повышенными значениями крутящего момента при низких значениях частоты вращения коленчатого вала и высокий уровень соответствия требованиям к содержанию вредных выбросов в отработавших газах. Устройство и запасные части двигателя Д-245 автомобилей ЗИЛ-5301 Бычок, ГАЗ-3309, МАЗ-4370 Зубренок Блок цилиндров и коленвал Д-245
Газораспределение и клапаны Д-245

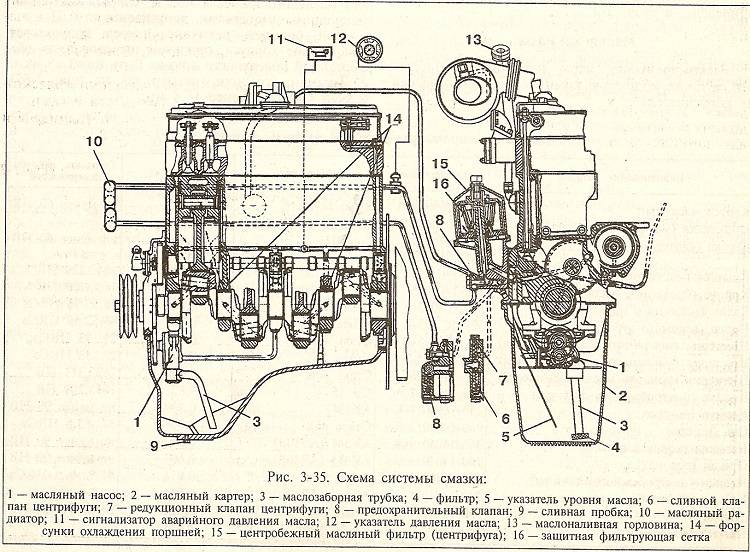

Система смазки Д-245
Топливная система Д-245
ТНВД Д-245
Система охлаждения Д-245 Технические параметры и рабочие характеристики дизельного двигателя Д-245 Изготовитель — ММЗ (Минский моторный завод) Тип — 4-х тактный, рядный с турбонаддувом Число цилиндров, шт — 4 Способ смесеобразования — Непосредственный впрыск топлива Степень сжатия (расчетная) — 15,1±1 Диаметр цилиндра, мм — 110 Ход поршня, мм — 125 Рабочий объем, л — 4,75 Порядок работы — 1-3-4-2 Система охлаждения — жидкостная Номинальная частота вращения, об/мин — 2200 Мощность номинальная, кВт — 77+4 Максимальный крутящий момент, Нм — 385,5 Удельный расход топлива, г/кВтч — 236 Зазор между впускным клапаном и коромыслом на холодном дизеле, мм — 0,25…0,30 Система питания дизеля Д-245 Топливный насос Тип: четырехплунжерный, рядный, с подкачивающим насосом 4УТНИ-Т Регулятор: механический центробежный, всережимный, прямого действия, с автоматическим увеличением подачи топлива при пуске дизеля. Давление начала впрыска топлива — 21,6+0,8МПа (220+8 кгс/см2) Форсунки: ФДМ-22 17.1112010-01
Воздухоочиститель Комбинированный: моноциклон (сухая центробежная очистка) и воздухоочиститель с масляной ванной
Турбокомпрессор: центростремительная радиальная турбина на одном валу с центробежным компрессором. Система охлаждения
Тип: Жидкостная, закрытая с принудительной циркуляцией жидкости, контролем температуры термостатом и шторкой радиатора, управляемой с места оператора. Нормальная рабочая температура от 80С до 95С. Емкость системы охлаждения 19 л. Охлаждающая жидкость ОЖ-40; ОЖ-65; Тосол А40М; Тосол А65М. Система смазки
Тип: комбинированная, с жидкостномасляным теплообменником (ЖМТ). Очистка масла: центробежный масляный и сетчатый фильтр предварительной очистки масла. Минимальное давление масла: 0,08 МПа (0,8 кгс/см2) при 600 об/мин. Рабочее давление 0,2…0,3 МПа (2…3 кгс/см2). Максимальное давление на холодном дизеле: до 0,6 МПа (6 кгс/см2). Емкость системы смазки – 15 л. Система пуска двигателя
Электростартерная, 24 В, номинальной мощности 4,0 кВт. Генератор — Переменного тока, номинального напряжения 14 В, мощностью 1150 Вт.
Об истории модели
«Д-245» – разработка начала 80-х годов ХХ века конструкторского бюро Минского моторного завода. При создании данного мотора специалисты опирались на богатый опыт производства и эксплуатации двигателей «Д-240», для самой массовой в истории модели колёсного трактора – «МТЗ-80». В серийное производство мотор «Д-245» поступил в 1984-м году. В этот знаменательный для ММЗ год с его конвейера сошёл трёх миллионный дизельный двигатель.
Трактор «Беларус МТЗ-102».
С приватизацией московского Завода имени Лихачёва и началом производства на нём грузовиков нового формата – «ЗИЛ-5301 «Бычок», именно тракторный «Д-245» был выбран в качестве двигателя для этой модели. В течение 1992-1993 годов на ММЗ была разработана первая автомобильная версия простого, надёжного, выносливого и недорогого «Д-245». Первая автомобильная модификация «Д-245.1» была предназначена именно для поставок на АМО «ЗИЛ».
В последующие 90-е годы в конструкцию данной версии вносились различные изменения и доработки, с учётом опыта эксплуатации, и выпускались новые авто-модификации для грузовиков и автобусов: «Д-245.9», «Д-245.12», «Д-245.20»
«ЗИЛ-5301 «Бычок».
В 1999 году был запущен в серийное производство тракторный дизель «Д-245.16», специально для тракторов-трелёвочников «Онежец» Петрозаводского ОТЗ. В 2000 году – освоили серийный выпуск тракторного двигателя «Д-245.2». В 2001-м году администрация УП «ММЗ» получила на автомобильные версии «Д-245» сертификаты соответствия стандартам «Евро-2» (правилам ЕЭК ООН 24-03, 85, 49-02В). В том же году договор на поставку двигателей «Д-245» был заключён с Днепропетровским Южным машиностроительным заводом. А на престижном Московском автосалоне в августе 2001 года были представлены моторы «Д-245.11 Е2» и «Д-245.30 Е2» для грузовиков и автобусов.
На параде победы 2005 года, посвященном 60-летию победы в Великой Отечественной войне, по Красной площади прошли стилизованные под военное время автомобили. Все они были изготовлены на Лихачёвском автозаводе и укомплектованы силовыми агрегатами «Д-245.9».
В том же 2005-м году первые опытные образцы двигателей «Д-245», отвечающих экологическим стандартам уже «Евро-3», были поставлены «ГАЗ»у, «ЗИЛ»у, «МАЗ»у.
Год 2008-й был отмечен началом производства автомобильных дизельных «Д-245», соответствующих современным нормам «Евро-4». Осенью 2008-го были первые двигатели «Д-245.9Е4» после стендовых испытаний были отправлены на «ПАЗ» и «ГАЗ». Международная сертификация четырёх модификаций «Д-245» на соответствие стандартам «Евро-4» прошла в 2011-м году, а с января 2012-го года началось их массовое производство.
В октябре 2013-го года двигатель «Д-245.7Е4», предназначенный для комплектования нового среднетоннажного грузовика Горьковского автозавода «Газон Некст», получил сертификат на соответствие Правилам ЕЭК ООН №№ 24, 49 и 85. В 2014-м году опытные образцы двигателя «Д-245.9Е5» актуального экологического стандарта «Евро-5» были изготовлены для Павловского автобусного завода.
В 2016 двигатель «Д-245.35Е5» экологического стандарта «Евро-5» выдержал соответствующую сертификацию, результаты которой признаются во всех европейских странах, присоединившихся к Женевскому соглашению.
Устройство Д-245
Устройство мотора довольно простое, что значительно облегчает его ремонт, обслуживание. Основным элементом представляется корпус, который включает непосредственно подвеску и блок цилиндров. Отдельного упоминания заслуживает газораспределительный механизм, состоящий из головок цилиндров, клапанов, коллектора и прочих элементов.
Другими важными узлами Д-245 можно назвать:
- кривошипно-шатунный механизм;
- смазочная система;
- топливная система;
- охлаждение агрегата — жидкостное, включает термостат, контролирующий температуру.
Чтобы избежать проблемы, характерной для всех дизельных моторов ТНВД — перебои при запуске зимой, на головках цилиндров установлены свечи накаливания, а топливная система поддерживает нужную температуру масла.
Характеристики Д-245
| Производство | ММЗ |
| Марка двигателя | Д245 |
| Годы выпуска | 1984-н.в. |
| Материал блока цилиндров | чугун |
| Тип двигателя | дизельный |
| Конфигурация | рядный |
| Количество цилиндров | 4 |
| Клапанов на цилиндр | 2 |
| Ход поршня, мм | 125 |
| Диаметр цилиндра, мм | 110 |
| Степень сжатия | 15.1 17.0 |
| Объем двигателя, куб.см | 4750 |
| Мощность двигателя, л.с./об.мин | 75/1800 81/1800 84/1800 88/1800 105/2200 107/2400 120/2200 127/1800 122/2400 130/2200 136/2400 156/2400 170/2400 177/2300 |
| Крутящий момент, Нм/об.мин | 365/1400 366/1400 411/1400 397/1400 384/1400 355/1500 439/1400 567/1500 422/1500 422/1100-2100 446/1600 515/1600 595/1500 650/1200-1600 |
| Экологические нормы | Евро 0-5 |
| Турбокомпрессор | ТКР-6 ТКР-6.1 ТКР-6.5 С14-199 С15-505 |
| Вес двигателя, кг | 450 (Д245) |
| Расход топлива, л/100 км (для ГАЗ-3309) | 19.2 |
| Расход масла, % к расходу топлива, до | 1.3 1.2 (Евро-4) 0.4 (Евро-2) 0.3 (Евро-3) 0.2 (Д-245.35) |
| Масло в двигатель | 5W-40 15W-40 |
| Сколько масла в двигателе, л | 12 |
| Замена масла проводится, часов | 250 |
| Размеры, мм: — длина — ширина — высота | 965 676 968 |
| Ресурс двигателя, км — по данным завода — на практике | — 300 000+ |
| Двигатель устанавливался | МАЗ-106, 256, 4370/4371 Зубренок, 4581 БЕЛАРУС-920, 952, 1025 ГАЗ-1503, 2504, 3308, 3309, 3310 Валдай, 3403, 3507 КАВЗ-3244, 3976, 39765 ЗИЛ-130, 131, 3250, 4319, 4329/4331, 4334, 5301 Бычок МТЗ-890, 892, 895, 922, 923, 950, 952, 1005, 1021, 1025 ПАЗ-3205, 4230 Аврора, 4234 ЛАЗ-695 ЕК-14, ЕК-18, ЕТ-14, ЕТ-16, ЕТ-18 ГС-10.01-02 ДС-181 ТЛТ-100М |
За время работы, популярной и распространённой продукцией завода стала силовая установка Д-240, которая по объёмам выпуска опередила остальные агрегаты. Мотор устанавливался на тракторную технику, среди которой МТЗ-80 и МТЗ-82. В начале девяностых годов возросла потребность в дизельных двигателях для грузовых автомобилей. Мощность, которую развивал Д-240, не хватало, и на основе установки разработан агрегат с увеличенной динамикой и улучшенными показателями, название модели двигатель Д 245.Уровень унификации с дизелем Д-240 составляет более 74%, а с учетом применения деталей на дизеле Д-240 с дизеля Д-245 (обратная унификация) его значение возрастает до 86,4%. Изначально силовая установка Д-245 соответствовала классу «Евро-0», после ужесточения требований, агрегат удалось поднять до уровня: • двигатель Д 245 евро 1 с 1998 года; • двигатель Д 245 евро 2 с 2005 года; • двигатель Д 245 евро 3 с 2008 года; • двигатель Д 245 евро 5 с 2021 года.
Блок цилиндров
Это основная корпусная деталь дизеля – жёсткая чугунная отливка. В вертикальных расточках БЦ размещены четыре гильзы, съёмные, изготовленные из чугуна специальной марки. Между стенками блока цилиндров и гильзами происходит циркуляция охлаждающей жидкости.
Конструкция блока цилиндров предусматривает наличие приливов с крышками для пяти подшипников распредвала; масляного канала, от которого смазка поступает к этим подшипникам и подшипникам коленвала; форсунки в н части 2-й и 4-й опор – для охлаждения поршней масляными струями.
Наружные поверхности БЦ имеют привалочные плоскости – для крепления масляного фильтра, водяного насоса, топливных фильтров, щита распределения.
Компоненты двигателя
Базовая силовая установка, это мотор, работающий на тяжёлом топливе, цилиндры расположены в ряд и совершают работу за четыре такта.
Компоненты силовой установки:
| Структура | Расшифровка | |
| Станина | Объединение цилиндров | |
| Конструкции | Распределение газов | Головка, клапаны и толкатели |
| Крышка головки, коллектор | ||
| Механизм распределения | ||
| Кривошипы и шатуны | Поршни, шатуны, вал, маховик | |
| Структура | Снижения трения | Клапан отвода газов |
| Нижняя часть двигателя | ||
| Помпа и приёмник | ||
| Фильтрующий элемент и регенератор тепла | ||
| Маслопроводы турбокомпрессора | ||
| Подачи топлива | Топливные трубопроводы и аппаратура | |
| Фильтрующий элемент (тонкий) | ||
| Фильтрующий элемент (грубый) | ||
| Очиститель воздуха и подводящий тракт | ||
| Отвода тепла | Помпа | |
| Терморегулятор | ||
| Механизм обдува | ||
| Теплообменник жидкость, масло | ||
| Устройства | Повышения давления воздуха | Турбинный компрессор |
| Запуска | Электрическое устройство пуска, дополнительный двигатель с редуктором | |
| Электрический элемент накаливания | ||
| Приводы | Электрооборудования | Генератор |
| Агрегатов | Нагнетатель | |
| Шестерённый насос | ||
| Муфта сцепления |
Коромысло клапана силовая установка Д-245:
Об истории модели
«Д-245» – разработка начала 80-х годов ХХ века конструкторского бюро Минского моторного завода. При создании данного мотора специалисты опирались на богатый опыт производства и эксплуатации двигателей «Д-240», для самой массовой в истории модели колёсного трактора – «МТЗ-80». В серийное производство мотор «Д-245» поступил в 1984-м году. В этот знаменательный для ММЗ год с его конвейера сошёл трёх миллионный дизельный двигатель.
Трактор «Беларус МТЗ-102».
С приватизацией московского Завода имени Лихачёва и началом производства на нём грузовиков нового формата – «ЗИЛ-5301 «Бычок», именно тракторный «Д-245» был выбран в качестве двигателя для этой модели. В течение 1992-1993 годов на ММЗ была разработана первая автомобильная версия простого, надёжного, выносливого и недорогого «Д-245». Первая автомобильная модификация «Д-245.1» была предназначена именно для поставок на АМО «ЗИЛ».
В последующие 90-е годы в конструкцию данной версии вносились различные изменения и доработки, с учётом опыта эксплуатации, и выпускались новые авто-модификации для грузовиков и автобусов: «Д-245.9», «Д-245.12», «Д-245.20»
«ЗИЛ-5301 «Бычок».
В 1999 году был запущен в серийное производство тракторный дизель «Д-245.16», специально для тракторов-трелёвочников «Онежец» Петрозаводского ОТЗ. В 2000 году – освоили серийный выпуск тракторного двигателя «Д-245.2». В 2001-м году администрация УП «ММЗ» получила на автомобильные версии «Д-245» сертификаты соответствия стандартам «Евро-2» (правилам ЕЭК ООН 24-03, 85, 49-02В). В том же году договор на поставку двигателей «Д-245» был заключён с Днепропетровским Южным машиностроительным заводом. А на престижном Московском автосалоне в августе 2001 года были представлены моторы «Д-245.11 Е2» и «Д-245.30 Е2» для грузовиков и автобусов.
На параде победы 2005 года, посвященном 60-летию победы в Великой Отечественной войне, по Красной площади прошли стилизованные под военное время автомобили. Все они были изготовлены на Лихачёвском автозаводе и укомплектованы силовыми агрегатами «Д-245.9».
В том же 2005-м году первые опытные образцы двигателей «Д-245», отвечающих экологическим стандартам уже «Евро-3», были поставлены «ГАЗ»у, «ЗИЛ»у, «МАЗ»у.
Год 2008-й был отмечен началом производства автомобильных дизельных «Д-245», соответствующих современным нормам «Евро-4». Осенью 2008-го были первые двигатели «Д-245.9Е4» после стендовых испытаний были отправлены на «ПАЗ» и «ГАЗ». Международная сертификация четырёх модификаций «Д-245» на соответствие стандартам «Евро-4» прошла в 2011-м году, а с января 2012-го года началось их массовое производство.
В октябре 2013-го года двигатель «Д-245.7Е4», предназначенный для комплектования нового среднетоннажного грузовика Горьковского авто, получил сертификат на соответствие Правилам ЕЭК ООН №№ 24, 49 и 85. В 2014-м году опытные образцы двигателя «Д-245.9Е5» актуального экологического стандарта «Евро-5» были изготовлены для Павловского автобусного завода.
В 2021 двигатель «Д-245.35Е5» экологического стандарта «Евро-5» выдержал соответствующую сертификацию, результаты которой признаются во всех европейских странах, присоединившихся к Женевскому соглашению.
Модификации силовой установки
За время существования двигателя было выпущено свыше десяти модификаций агрегата. На наименование и классификацию модели влияет тип автомобиля и навесного оборудования, установленного на дизель. Моторы укомплектовываются радиатором для промежуточного охлаждения воздуха, турбинными компрессорами и другим оборудованием на усмотрение клиента.
Модификации силовой установки:
| Установка | Газообмен, тип | Мощность ном, (л.с.) | Вращение мин -1 | Импульс Нм | Вес, кг |
| Д-245.1 | Т | 79 | 2200 | 381 | 456 |
| Д-245.3 | ТВ | 90 | 2200 | 431 | 456 |
| Д-245.6 | ТВ | 90 | 2400 | 424 | 430 |
| Д-245.7 | ТВ | 90 | 2400 | 424 | 430 |
| Д-245.8 | ТВ | 100 | 2400 | 460 | 430 |
| Д-245.9 | ТВ | 100 | 2400 | 460 | 430 |
| Д-245.10 | Т | 79 | 2400 | 350 | 500 |
| Д-245.11 | Т | 79 | 2400 | 350 | 500 |
| Д-245.12с | Т | 80 | 2400 | 340 | 500 |
- Т – турбинный наддув;
- ТВ – турбинный наддув и промежуточное охлаждение надувочного воздуха.
Каждая силовая установка укомплектована табличкой, с выбитым номером. Табличка расположена на блоке цилиндров и содержит информацию:
- О производителе, эмблема;
- Модель силовой установки;
- Порядковый номер;
- Надпись «Made in Belarus»;
Порядковый номер на табличке в обязательном порядке совпадает с порядковым номером, выбитом на блоке.
История двигателя Д-245
Год 63-й ознаменовался началом развития моторной промышленности в Минске, когда на базе цеха тракторов (МТЗ) налажено создание двигателей. Вначале товар шёл на внутреннее, сельскохозяйственное использование. По мере роста спроса, изделия унифицировали, поставив на грузовики и уборочную технику.
Первым универсальным агрегатом стал «Д-245», который заменил «Д-240» в 84-ом году. Эксплуатация самоходными установками породила модификации: двигатель Д245 2S2,(S2) и др. А уже в 92-ом стартовало производство разновидности Д-245.1, предназначенной грузовикам, таким как ГАЗ-3308 (081, 09) и др.
Конструктивно, база это рядное изделие с четырьмя камерами, расположенными вертикально. Вал распределения пяти, а не трёх опорный, помпа подаёт топливо с применением иного характера настроек, в этом и заключаются отличия двигателя Д 240 и Д 245. В остальном, показатели остались неизменными: объём камер 4750 см3, порядок работы – «1342». Совместно с топливной экономичностью, мотор вырабатывает до 164 лошадей, и показывает импульс на уровне 595 Нм. Установка весит 560кг, активация двигателя выполнятся электрическим стартером на 12В.
За счёт популярности, надёжного и живучего исполнения, мотор получил продолжение и сегодня выпускается в семи модификациях. Вариант 2016 года выпуска подогнан под показатели экологии «Евро-5», что позволило продавать продукт в Европейские страны.
ГАЗ-3308 «Садко»:
Блок цилиндров
Это основная корпусная деталь дизеля – жёсткая чугунная отливка. В вертикальных расточках БЦ размещены четыре гильзы, съёмные, изготовленные из чугуна специальной марки. Между стенками блока цилиндров и гильзами происходит циркуляция охлаждающей жидкости.
Конструкция блока цилиндров предусматривает наличие приливов с крышками для пяти подшипников распредвала; масляного канала, от которого смазка поступает к этим подшипникам и подшипникам коленвала; форсунки в н части 2-й и 4-й опор – для охлаждения поршней масляными струями.
Наружные поверхности БЦ имеют привалочные плоскости – для крепления масляного фильтра, водяного насоса, топливных фильтров, щита распределения.
Технические характеристики мотора Д-245
База и модификации агрегата, это устройства, работающие за счет зажигания рабочей смеси посредством сжатия. Мотор выполняет четыре такта, оборудован четырьмя камерами с вытеснителями. Введение рабочей смеси происходит непосредственно в камеру.
Главные комплектующие двигателя: остов, головку камер вытеснителя, вытеснители, шатунные механизмы, коленчатый вал с маховиком. Показатели достигаются благодаря применению турбинного наддува с охлаждением вводимых воздушных масс. Турбинный компрессор, способный регулировать напор воздуха, поднимает значение импульса на пониженных оборотах, увеличивая приёмистость.
Поршень:
Технические характеристики двигателя Д-245:
| Показатель: | Значение: |
| Сборка налажена | Завод моторов в Минске |
| Выпускается с момента | 84-наши дни |
| Сырьё остова мотора | чугун |
| Питание мотора | Дизель, впрыск |
| Число и расположение камер | Четыре, ряд |
| Порядок работы камер | «один – три – четыре — два» |
| Перепускных вентилей на камеру, (шт.) | 2 |
| Сечение камеры, (мм.) | 110 |
| Перемещение вытеснителя мотора, (мм.) | 125 |
| Компрессия мотора | 15,1; 17,0 |
| Суммарный объём камер мотора, (л.) | 4,75 |
| Мощь мотора, (лошадей/мин-1) | 75-170/1800-2400 |
| Импульс мотора, (Нм.) | 344-650/1400-2100 |
| Соответствие стандарту мотора, (Евро.) | «ноль — пять» |
| Вес базового мотора, (кг.) | 450 |
| Утрата смазки мотором, (% к топливу) | 1,3 (Евро «0»); 1,2 (…«4»); 0,4 (…«2»); 0,3 (…«3»); 0,2 (…«5») |
| Система смазки двигателя Д 245 | Напор + брызги + пар |
| Масляная марка | 5(15)W-40 |
| Масла в моторе, (л.) | 12 |
| Период смены масла в моторе, (км.) | 250000 |
| Габариты мотора ДхШхВ, (мм.) | 965х676х968 |
| Ресурс двигателя, (км.) | 300000 |
ГАЗ-3309:
Первая выпущенная модификация силовой установки Д-245 соответствовала стандарту экологии Евро-0. В дальнейшем, после ужесточения требований, мотор неоднократно дорабатывали, что бы подогнать под меняющиеся стандарты.
| Соответствие стандарту | Начало выпуска, год |
| Евро 0 | 1984 |
| Евро 1 | 1998 |
| Евро 2 | 2005 |
| Двигатель Д 245 Евро 3 | 2008 |
| Евро 4 | 2011 |
| Евро 5 | 2016 |
Что бы различать установки между собой, двигатель Д-245, соответствующий стандартам «Евро 2 » и «Евро 3» в маркировке имел соответствующие обозначения «Е2» и «Е3». Моторы применялись на автомобилях модификации «Валдай»: ГАЗ-33104 (1,2,3) и др.
Мотор Д-2457Е3 (ГАЗ-33104):
Заключение
Двигатель Д-245 можно считать популярным и надежным решением, которое повсеместно используется в отечественных грузовых автомобилях, тракторах, различных видах спецтехники. Благодаря простой конструкции, удается значительно снизить стоимость агрегата, а также увеличить его надежность.
