Обслуживание
Обслужить дизельный двигатель ЯМЗ-236 довольно просто, если знать, как и что делать. Рассмотрим основные операции, которые входят в обслуживание:
- Замена масла. Обычно для этого двигателя рекомендовано использовать смазочную жидкость для дизельных моторов по типу М10Г2К.
- Замена фильтрующих элементов. Мотор имеет несколько фильтров, которые стоит менять каждые 15 000 км пробега. Это масляный фильтр, фильтрующий элемент грубой и тонкой очистки топлива, ремкоплекты всех фильтров.
- Регулировка впрыска, проще говоря — продув форсунок.
- Замена прокладок клапанных крышек и ГБЦ. В отдельных случаях меняется прокладочный материал поддона.
- Подтяжка или замена приводных ремней.
Вот, в принципе, и все операции по обслуживанию, которые проводятся на ЯМЗ-236. Все остальное меняется в текущем и плановом ремонте.
История двигателя ЯМЗ 236
Развитие мотора стартовало в «пятидесятых», руководством страны поставлена задача по модернизации парка дизельных агрегатов и созданию универсальной тяговой установки. Двигателю предстояло не только заменить устаревшие модели ЯАЗ-204(206), а эксплуатироваться на разнонаправленной технике. Таких особенностей, на тот момент, не было ни у одного изделия.
Ставка сделана в пользу дизельных агрегатов, поскольку топливная экономичность стояла во «главе угла», подходящий образец в стране отсутствовал, изделие разрабатывалось с «нуля». Справиться с требованиями под силу было не каждому, к работе привлекли плеяду конструкторов, руководил группой учёный Г.Д.Чернышёв. Ставка сработала, и в скором времени появился новый продукт. Характеристики двигателя ЯМЗ 236 устраивали и даже превосходили ожидания. Надёжный, экономичный, неприхотливый, живучий аппарат возглавил массовый выпуск, положив начало линейке моторов на солярке.
Даже сегодня, по истечению стольких лет, в стране нет замены, способной повторить путь прославленного мотора. Новые шести камерные дизели, в основе те же ЯМЗ-236, доработанные под последние условия социума. С ресурсом в 500000 километров и конструкцией, в которой лёгкость решений граничит с идеалом, двигатель способен «дать фору» конкурентам. Взглянув на ситуацию со стороны, трудно поверить что история, начавшаяся в далёком 1962 году, продолжается, процветает и влияет на теперешние события.
Модификации[править | править код]
ЯМЗ-236править | править код
- Число цилиндров: 6;
- Число клапанов: 12;
- Рабочий объём: 11 150 см3.
- 150 л.с. (110 кВт) при 1700 об/мин — ЯМЗ-236Г
- 165 л.с. (121 кВт) при 1800 об/мин, 736 Н•м (75 кгс•м) при 1300 об/мин — ЯМЗ-236НБ
- 175 л.с. (129 кВт) при 2100 об/мин, 667 Н•м (68 кгс•м) при 1400 об/мин — ЯМЗ-236ДК
- 180 л.с. (132 кВт) при 2100 об/мин, 667 Н•м (68 кгс•м) при 1500 об/мин — ЯМЗ-236 (базовый)
- 185 л.с. (136 кВт) при 1900 об/мин, 833 Н•м (90 кгс•м) при 1300 об/мин — ЯМЗ-236НК
- 210 л.с. (154 кВт) при 1900 об/мин, 882 Н•м (90 кгс•м) при 1300 об/мин — ЯМЗ-236НД
- 230 л.с. (169 кВт) при 2100 об/мин, 882 Н•м (90 кгс•м) при 1300 об/мин — ЯМЗ-236НЕ
- 230 л.с. (169 кВт) при 1900 об/мин, 882 Н•м (90 кгс•м) при 1200 об/мин — ЯМЗ-6563
- 230 л.с. (169 кВт) при 2100 об/мин, 882 Н•м (90 кгс•м) при 1300 об/мин — ЯМЗ-236Н
- 230 л.с. (169 кВт) при 2100 об/мин, 882 Н•м (90 кгс•м) при 1200 об/мин — ЯМЗ-236НЕ2
- 250 л.с. (184 кВт) при 2000 об/мин, 1030 Н•м (105 кгс•м) при 1200 об/мин — ЯМЗ-236БК
- 250 л.с. (184 кВт) при 1900 об/мин, 1128 Н•м (115 кгс•м) при 1200 об/мин — ЯМЗ-6562
- 250 л.с. (184 кВт) при 2000 об/мин, 1030 Н•м (105 кгс•м) при 1300 об/мин — ЯМЗ-236Б
- 250 л.с. (184 кВт) при 2000 об/мин, 1078 Н•м (110 кгс•м) при 1200 об/мин — ЯМЗ-236БЕ2
- 300 л.с. (220 кВт) при 1900 об/мин, 1275 Н•м (130 кгс•м) при 1200 об/мин — ЯМЗ-7601
- 180 л.с. (132 кВт) при 2100 об/мин, 667 Н•м (68 кгс•м) при 1200 об/мин — ЯМЗ-236M2
Показатели базового двигателя — 180 л.с. (132 кВт) при 2100 об/мин, 667 Н•м (68 кгс•м) при 1500 об/мин
ЯМЗ-238править | править код
- Количество цилиндров: 8;
- Количество клапанов: 16;
- Рабочий объём: 14 866 см3
- 235 л.с. (173 кВт) при 1700 об/мин, 1108 Н•м (113 кгс•м) при 1300 об/мин — ЯМЗ-238НД3
- 235 л.с. (173 кВт) при 1700 об/мин, 1108 Н•м (113 кгс•м) при 1300 об/мин — ЯМЗ-238НД6
- 240 л.с (176 кВт) при 2100 об/мин, 883 Н*м (90 кгс*м) при 1350 об/мин — ЯМЗ-238М2
- 240 л.с. (177 кВт) при 2100 об/мин, 889 Н*м (90 кгс*м) при 1500 об/мин — ЯМЗ-238 (базовый)
- 250 л.с. (184 кВт) при 1900 об/мин, 1108 Н•м (113 кгс•м) при 1300 об/мин — ЯМЗ-238НД4
- 250 л.с. (184 кВт) при 1900 об/мин, 1108 Н•м (113 кгс•м) при 1300 об/мин — ЯМЗ-238НД7
- 280 л.с. (206 кВт) при 2100 об/мин, 1029 Н•м (105 кгс•м) при 1500 об/мин — ЯМЗ-238ПМ
- 290 л.с. (184 кВт) при 2000 об/мин, 1128 Н•м (115 кгс•м) при 1400 об/мин — ЯМЗ-238ДК
- 300 л.с. (220 кВт) при 1900 об/мин, 1280 Н•м (131 кгс•м) при 1300 об/мин — ЯМЗ-238НД5
- 300 л.с. (220 кВт) при 1900 об/ммн, 1280 Н•м (131 кгс•м) при 1300 об/мин — ЯМЗ-238НД8
- 320 л.с. (235 кВт) при 2100 об/мин, 1117 Н•м (114 кгс•м) при 1500 об/мин — ЯМЗ-238ФМ
- 330 л.с. (243 кВт) при 2000 об/мин, 1225 Н•м (125 кгс•м) при 1400 об/мин — ЯМЗ-238ДК
- 330 л.с. (243 кВт) при 2100 об/мин, 1225 Н•м (125 кгс•м) при 1300 об/мин — ЯМЗ-238Д
- 330 л.с. (243 кВт) при 2100 об/мин, 1225 Н•м (125 кгс•м) при 1300 об/мин — ЯМЗ-238ДЕ
- 330 л.с. (243 кВт) при 2100 об/мин, 1274 Н•м (130 кгс•м) при 1200 об/мин — ЯМЗ-238ДЕ2
- 330 л.с. (243 кВт) при 1900 об/мин, 1274 Н•м (130 кгс•м) при 1200 об/мин — ЯМЗ-6582
- 360 л.с. (265 кВт) при 1900 об/мин, 1570 Н•м (160 кгс•м) при 1200 об/мин — ЯМЗ-7512
- 400 л.с. (294 кВт) при 1900 об/мин, 1715 Н•м (175 кгс•м) при 1200 об/мин — ЯМЗ-7511
- 400 л.с. (294 кВт) при 1900 об/мин, 1764 Н•м (180 кгс•м) при 1200 об/мин — ЯМЗ-6581
- 420 л.с. (309 кВт) при 1900 об/мин, 1764 Н•м (180 кгс•м) при 1200 об/мин — ЯМЗ-7513
Показатели базового двигателя: 240 л.с. (177 кВт) при 2100 об/мин, 889 Н•м (90 кгс•м) при 1500 об/мин
Технические характеристики ЯМЗ 236
За время производства базовая модель силового агрегата послужила основой для создания различных видов модификаций, количество которых превосходит пятнадцать штук. Параметры базовой модели представлены в таблице.
Базовые характеристики двигателя ЯМЗ 236:
| Разъяснение | Показатель |
| Завод изготовитель | ПАО «Автодизель» |
| Период выпуска | 1958 — наши дни |
| Горючее | Дизель |
| Питание агрегата | Прямой впрыск |
| Сколько тактов | 4 |
| Сплав блока агрегата | Чугун или алюминий |
| Количество камер объёмного вытеснения (шт.), размещение | «v6» |
| Клапан, итого (штук) | 36 |
| Объем двигателя ЯМЗ 236 | 11,15 |
| Порядок работы двигателя ЯМЗ 236 | 1,5,4,2,6,3 |
| Камера объёмного вытеснения, поперечник, миллиметров | 130 |
| Расстояние между крайними положениями поршня, миллиметров | 140 |
| Отношение пространства над нагнетателем: верх/низ | 17,5 |
| Объем масла в двигателе ЯМЗ 236 (л) | 24 |
| Мощь агрегата (л.с.) | От 150 до 420 |
| Вращающий импульс (Нм) | От 667 до 1275 |
| Соответствие показателям экологии | «Евро – 2 – 1 – 0» |
| Масса двигателя ЯМЗ 236 в чистом виде, килограмм | От 820 до 1010 |
| Вес агрегата с навесным комплектом, килограмм | От 880 до 1070 |
| Вес двигателя ЯМЗ 236 в полном комплекте, килограмм | От 1170 до 1385 |
Силовой агрегат ЯМЗ 236: блок цилиндров
Технические характеристики ЯМЗ 236
Тип двигателя: дизель, размерности D*S=130*140 мм, рабочим объемом 11,15 л, 6-цилиндровый, с V-образным расположением цилиндров, четырехтактный с воспламенением от сжатия, непосредственным впрыском топлива, турбонаддувом, жидкостным охлаждением, промежуточным охлаждением наддувочного воздуха в теплообменнике типа «воздух-воздух», установленном на автомобиле.
| Модель | ЯМЗ-236БЕ2-1 | ЯМЗ-236БЕ2-2 | ЯМЗ-236БЕ2-6 | ЯМЗ-236БЕ2-8 | ЯМЗ-236БЕ2-9 |
| Число и расположение цилиндров | V6 | ||||
| Диаметр цилиндра, мм | 130 | ||||
| Ход поршня, мм | 140 | ||||
| Рабочий объем цилиндров, л | 11,15 | ||||
| Степень сжатия | 17,5 | ||||
| Мощность, кВт (л.с.) | 184 (250) | ||||
| Частота вращения, об/мин | 2000 | ||||
| Максимальный крутящий момент, Н·м (кгс·м) | 1078 (110) | ||||
| Частота при максимальном крутящем моменте, об/мин | 1100–1300 | ||||
| Минимальный удельный расход топлива, г/кВт·ч (г/л.с.·ч) | 197 (145) | ||||
| Сцепление | ЯМЗ-182 | ЯМЗ-182 | |||
| КПП | ЯМЗ-238ВМ7 | ЯМЗ-238ВМ7 | ЯМЗ-238А5 | ||
| Габариты, мм | 2180×1045×1070 | 1250×1045×1140 | 2110×1045×1070 | 2380×1045×1070 | |
| Масса, кг | 1385 | 985 | 1380 | 1420 | |
| ТНВД | 133.5-10 | ||||
| Генератор, модель | 1322.3771 | 6582.3701-03 или 3112.3771 | 1322.3771 | ||
| Применяемость | Бортовые автомобили, шасси, седельные тягачи, самосвалы МАЗ-533603, МАЗ-630303, МАЗ-543203, МАЗ-543403, МАЗ-551603 и их модификации | Автомобили МАЗ | Шасси МЗКТ-8022 | Автомобили, шасси МАЗ-533603-224; самосвал МАЗ-551603-242 | Автомобили МАЗ |
| Модель | ЯМЗ-236БЕ2-11 | ЯМЗ-236БЕ2-19 | ЯМЗ-236БЕ2-21 | ЯМЗ-236БЕ2-22 |
| Число и расположение цилиндров | V6 | |||
| Диаметр цилиндра, мм | 130 | |||
| Ход поршня, мм | 140 | |||
| Рабочий объем цилиндров, л | 11,15 | |||
| Степень сжатия | 17,5 | |||
| Мощность, кВт (л.с.) | 184 (250) | |||
| Частота вращения, об/мин | 2000 | |||
| Максимальный крутящий момент, Н·м (кгс·м) | 1078 (110) | |||
| Частота при максимальном крутящем моменте, об/мин | 1100–1300 | |||
| Минимальный удельный расход топлива, г/кВт·ч (г/л.с.·ч) | 197 (145) | |||
| Сцепление | ЯМЗ-182 | ЯМЗ-182-15 | ЯМЗ-182-15 | ЯМЗ-182-15 |
| КПП | ЯМЗ-238ВМ1 | ЯМЗ-2381-26 | ЯМЗ-2381-07 | ЯМЗ-2381-06 |
| Габариты, мм | 2180×1045×1070 | 2180×1045×1140 | 2180×1045×1070 | |
| Масса, кг | 1385 | |||
| ТНВД | 133.5-10 | 133.5-30 | ||
| Генератор, модель | 1322.3771 | 6582.3701-03 или 3112.3771 | — | — |
| Применяемость | Автомобили, шасси МАЗ-533603-240, МАЗ-630303-245 | Шасси МЗКТ-8022-020 | Шасси МАЗ-533603-240, -630303-245 | Автомобили МАЗ: бортовые, шасси, сед. тягачи, самосвалы МАЗ-533603, -630303, -543203, -543403, -551603 и их модификации |
| Наименование показателя | ЯМЗ-236М2 | ЯМЗ-236Г | ЯМЗ-236Д | ЯМЗ-236ДК |
| Число и расположение цилиндров | V6 | |||
| Диаметр цилиндра, мм | 130 | |||
| Ход поршня, мм | 140 | |||
| Рабочий объем цилиндров, л | 11,15 | |||
| Номинальная мощность, кВт (л.с.) | 132 (180) | 110 (150) | 129 (175) | 136 (185) |
| Номинальная частота вращения, мин-1 | 2100 | 1700 | 2100 | 2000 |
| Максимальный крутящий момент, Н.м (кгс.м) | 667 (68) | — | 667 (68) | 716 (73) |
| Частота вращения при максимальном крутящем моменте, мин-1 | 1250-1450 | — | 1300-1500 | 1300-1500 |
| Минимальный удельный расход топлива, г/кВт.ч (г/л.с.ч) | 214 (157) | — | — | — |
| Удельный расход топлива при номинальной мощности, г/кВт.ч (г/л.с.ч) | 227 (167) | 220 (162) | 220 (162) | 220 (162) |
| Расход масла на угар, % к расходу топлива, не более | 0,5 | 0,5 | 0,5 | 0,5 |
| Ресурс до капитального ремонта, час | 10000 | 8000 | 8000 | 8000 |
| Масса незаправленного двигателя, кг | 890 | 890 | 990 | 1090 |
Сколько масла в двигателе ямз — Auto RX — Авто Мир
В качестве топлива для двигателя ямз 236 используется дизельное топливо. В двигатель заливается 28 литров масла ( все зависит от того, с турбиной он или нет, а это около 3-х литров разница) .
Информация Какое масло лучше залить в ЯМЗ 238 | Форум https://www.dalnoboyshiki.eu/forum/threads/kakoe-maslo-luchshe-zalit-v-jamz-238.7962/Подскажите какое масло лучше лить МАЗУ? ЯМЗ 238. заливаю по советам старых водителей,камазовское м10г2к правда халодное как сметана а нагреется сразу как… … Лью в двигатель Мобил Делвак 10w40,полусинт,в кпп Ликви Моли полусин…
Обслуживание масляной системы ЯМЗ-238 | Двигатели https://autoruk.ru/dvigateli/dizel-iamz-238/obsluzhivanie-maslianoi-sistemy-iamz-238Обслуживание масляной системы ЯМЗ-238. Срок службы двигателя зависит от своевременного и тщательного проведения смазки, а также от сорта и качества … Масло заливать в двигатель через горловину на крышке головки цилиндров.
Система питания и смазки дизельного двигателя ЯМЗ-236 https://avtodisel.ru/toplivnaya_sistema_i_sistema_smazki_yamz236.htmlНа двигатели ЯМЗ-236Н,Б автомобилей Урал, Маз, трактора Т-150 вместо дросселя установлен клапан прекращающий подачу масла к форсункам при давлении масла в системе смазки ниже 300…350 кПа (3,0…3,5 кгс/см2).
Общая информация по двигателям ямз и запчастям ямз https://yarmotus.ru/poleznoe/163-konsultaciya-dvigateli-yamz-zapchasti-ymz.htmlДвигатели ЯМЗ-236 и ЯМЗ-238 являются базовыми моделями семейства четырехтактных двигателей Ярославского моторного завода (ОАО … Масло для смазки двигателя- дизельное со специальными вкладками.
Технические параметры дизельного двигателя ЯМЗ-238 https://autotextrans.ru/yamz_238_harakteristiki.htmlДизельные двигатели ЯМЗ-238 имеют много разных модификаций, которые … — при минимальных оборотах холостого хода, не менее — 100 (1,0). Система охлаждения масла ЯМЗ-238 — Масляный радиатор, устанавливаемый вне двигателя.
Сколько масла в двигателе МАЗ 500 https://www.avtocar.su/dir/skolko_masla_v_dvigatele/maz/500/96-1-0-443Таблица объема моторного масла в двигателях автомобилей МАЗ 500. МАЗ. 500. Двигатель. л.с. Год выпуска (начало-конец). Объем масла в двигателе, л. 11.15. ЯМЗ-236.
ЯМЗ-236/238 — Википедия https://ru.wikipedia.org/wiki/%D0%AF%D0%9C%D0%97-236/238ЯМЗ-236/238 — семейство дизельных двигателей для большегрузных автомобилей, выпускаемых Ярославским моторным заводом. Пришли на смену двигателям ЯАЗ-204, ЯАЗ-206.
Описание и технические характеристики двигателя ЯМЗ-238. https://BurovoeRemeslo.ru/?id=2&view=page2s3Двигатель ЯМЗ-238. Четырехтактные дизельные двигатели внутреннего сгорания семейства ЯМЗ, выпускаемые Ярославским …
Сколько масла надо заливать в двигатель ЯМЗ-236 https://kakprofi.ru/raznoe/skolko-masla-nado-zalivat-v-dvigatel-yamz-236/Сколько масла надо заливать в двигатель ЯМЗ-236 ПиНеТоЧкА !!! Спектр применения двигателей ЯМЗ 236 очень широкий. Он используется для установки на шасси автомобилей ЗИЛ разных модификаций…
Ищете Масла для дизелей? / mobilluck.com.ua //www.google.com.ua/search?ie=UTF-8&hl=ru&q=%D1%81%D0%BA%D0%BE%D0%BB%D1%8C%D0%BA%D0%BE%20%D0%BC%D0%B0%D1%81%D0%BB%D0%B0%20%D0%B2%20%D0%B4%D0%B2%D0%B8%D0%B3%D0%B0%D1%82%D0%B5%D0%BB%D0%B5%20%D1%8F%D0%BC%D0%B7Низкие цены на Масла для дизельных двигателей в интернет магазине Мобиллак
auto-rx.ru
Послесловие
Эксплуатируя автомобиль МАЗ не редко приходится серьезно напрягаться, многих из нас поджидает радикулит и тому подобные болезни. Поэтому, когда будете поднимать некоторые детали, помните о своем здоровье. В юности я ходил заниматься штангой, больших результатов не достиг, но запомнил слова тренера. Он говорил, что если хотите дружить со штангой, то тренируйте ноги. Ведь у среднего человека становой пресс тянет около 200 кг, потому нагружайте ноги держа прямой спину.
Головка блока двигателя ЯМЗ-238
Для справки, головка двигателя ЯМЗ-238 весит около 90 кг, а коленвал 120 кг. Детали отечественных двигателей легкостью не отличаются.
Однако, мне приходилось много раз снимать одному головку с двигателя ЯМЗ-238: то оторвешь ее от прокладки монтировкой, то за счет ног при прямой спине и вытянутых руках удается ее приподять со шпилек и переставить на колесо.
Надеюсь, что такие упражнения дались мне без ущерба для здоровья. Однако, бесспорно лучше такие детали перетаскивать вдвоем или используя подъемные маханизмы.
Как отрегулировать клапана на ямз 236
РЕГУЛИРОВКА ЗАЗОРОВ В КЛАПАННОМ МЕХАНИЗМЕ ДВИГАТЕЛЕЙ ЯМЗ-236Н, ЯМЗ-236НЕ2, ЯМЗ-236НЕ, ЯМЗ-236БЕ2, ЯМЗ-236БЕ, ЯМЗ-236Б Тепловые зазоры в клапанном механизме предназначены для обеспечения герметичной посадки клапана на седло при расширении деталей привода клапанов во время работы двигателя. Величина теплового зазора у впускного и выпускного клапанов устанавливается одинаковой и регулируется в пределах 0,25. 0,30 мм. При повторной проверке зазоров после прокрутки коленчатого вала отрегулированного двигателя возможно изменение их до пределов 0,20.0,35 мм из-за погрешности формы и расположения поверхностей деталей распределительного механизма, что является допустимым.
При слишком больших тепловых зазорах уменьшается высота подъема клапанов, вследствие чего ухудшаются наполнение и очистка цилиндров, растут ударные нагрузки и увеличивается износ деталей газораспределительного механизма. При очень малых зазорах в результате теплового расширения деталей газораспределительного механизма не обеспечивается плотное прилегание клапанов к седлам, нарушаются газодинамические процессы в цилиндрах двигателя, ухудшаются мощностные и технико-экономические показатели двигателя. Кроме того, уменьшение зазора в приводе выпускных клапанов может привести к перегреву клапанов и их прогару.
Тепловые зазоры регулировать на холодном двигателе или не ранее, чем через 1 час после его остановки.
При регулировке тепловых зазоров и повторной их проверке коромысла клапанов рекомендуется прижать:
• на головке правого ряда цилиндров коромысла выпускных клапанов к торцу оси, впускных клапанов — к упорной шайбе;
• на головке левого ряда цилиндров коромысла выпускных клапанов к упорной шайбе, впускных клапанов
Выпускные клапаны правого ряда цилиндров расположены ближе к вентилятору, левого ряда цилиндров — к маховику.
1 Выключить подачу топлива.
2 Отвернуть болты крепления крышек головок цилиндров и снять крышки.
3 Проверить момент затяжки болтов крепления осей коромысел, который должен быть 120.150 Н-м (12.15 кгс-м).
4 Проворачивая коленчатый вал по часовой стрелке (при виде со стороны вентилятора) спереди ключом за болт крепления шкива или сзади ломиком за маховик через люк в нижней части картера маховика, используя отверстия в маховике (рис. 61), установить момент, когда впускной клапан первого цилиндра полностью поднимется (то есть закроется). Продолжая вращать коленчатый вал, провернуть его еще примерно на 1/3 оборота (-120°). Это положение коленчатого вала соответствует такту сжатия в первом цилиндре и оба клапана этого цилиндра будут закрыты.
5 Проверить щупом зазор между торцом клапана и носком коромысла у впускного и выпускного клапанов первого цилиндра и, при необходимости, отрегулировать.
6 Для регулировки зазоров отвернуть гайку
регулировочного винта, вставить в зазор щуп и, вращая винт отверткой (рис. 62), установить зазор 0,25.0,30 мм. Придерживая винт отверткой, затянуть гайку и проверить величину зазора. При правильно отрегулированном зазоре щуп толщиной 0,25 мм должен входить при легком нажиме, толщиной 0,30 мм — с усилием.
7 Для регулировки зазоров клапанного механизма остальных цилиндров провертывать коленчатый вал в том же направлении до полного закрытия впускного клапана регулируемого цилиндра и дополнительно еще на 1/3 оборота. Зазоры регулировать как указано выше (см. п.6).
Регулировку зазоров по цилиндрам рекомендуется проводить в соответствии с порядком их работы 1-4-2-5-3-6. Схема нумерации цилиндров приведена в разделе «Техническая характеристика».
8 После окончания регулировки зазоров запустить двигатель и прослушать его работу. Стуков в клапанном механизме не должно быть. В случае наличия характерного стука клапанов остановить двигатель и регулировку зазоров повторить. зазоров отвернуть гайку
9 Поставить и закрепить крышки головок цилиндров, проверить состояние прокладок. В месте прилегания крышек масло не должно подтекать.
История двигателя ЯМЗ 236
Развитие мотора стартовало в «пятидесятых», руководством страны поставлена задача по модернизации парка дизельных агрегатов и созданию универсальной тяговой установки. Двигателю предстояло не только заменить устаревшие модели ЯАЗ-204(206), а эксплуатироваться на разнонаправленной технике. Таких особенностей, на тот момент, не было ни у одного изделия.
Ставка сделана в пользу дизельных агрегатов, поскольку топливная экономичность стояла во «главе угла», подходящий образец в стране отсутствовал, изделие разрабатывалось с «нуля». Справиться с требованиями под силу было не каждому, к работе привлекли плеяду конструкторов, руководил группой учёный Г.Д.Чернышёв. Ставка сработала, и в скором времени появился новый продукт. Характеристики двигателя ЯМЗ 236 устраивали и даже превосходили ожидания. Надёжный, экономичный, неприхотливый, живучий аппарат возглавил массовый выпуск, положив начало линейке моторов на солярке.
Даже сегодня, по истечению стольких лет, в стране нет замены, способной повторить путь прославленного мотора. Новые шести камерные дизели, в основе те же ЯМЗ-236, доработанные под последние условия социума. С ресурсом в 500000 километров и конструкцией, в которой лёгкость решений граничит с идеалом, двигатель способен «дать фору» конкурентам. Взглянув на ситуацию со стороны, трудно поверить что история, начавшаяся в далёком 1962 году, продолжается, процветает и влияет на теперешние события.
Как создавали мотор
В 50-х годах Ярославский завод получил специальный заказ от государства на разработку и дальнейший запуск в производство мощных дизельных силовых агрегатов, которые должны были прийти на замену уже устаревшим на тот период ЯАЗ. Эти двигатели должны были стать не просто мощнее, но и экономичнее, чем ЯАЗ. В СССР хотели получить универсальный дизельный двигатель внутреннего сгорания, который можно было бы устанавливать на самые разные автомобили.
Инженеры работали под началом известного талантливого конструктора Чернышева Г.Д. Под его чутким руководством создавался не только 236-й мотор, но и прочие механизмы из этого семейства. Так родился двигатель, которому по сей день нет равных. Он устанавливается на «Урал». Автомобиль от этого очень выиграл в технических характеристиках. Также это лучший мотор для тракторной и строительной техники.
Разновидности и эксплуатация
Количество силовых установок разработанных и выпущенных со времени, когда первый агрегат сошел с конвейера, большое количество, классификация по экологическим стандартам облегчает процесс.
Агрегат ЯМЗ 236М2 (Евро 0).
Силовые агрегаты модификации выпускаются без наддува, соответствуют нормам Евро 0. Моторы монтируются на: шагающие эскалаторы, корабли, преобразователи и прочие установки. Двигатель ЯМЗ 236М2 имеет основные характеристики, аналогичные базовой модели. Отличия заключаются в навесном оборудовании.
«Евро 0»:
| Модели «ЯМЗ» | Применение |
| «236М2» | Стреловое и оборудование, передвигающееся самостоятельно, корабельные агрегаты, корабельные агрегаты преобразующего типа. |
| «236М2-4» | Агрегаты, планирующие и разравнивающие грунт, используемые для погрузки и разгрузки материалов, проводящие работу с землей, станции сжатия газа. |
| «236М2-7» | Станции по производству электрической энергии, экскаваторы, генератор. |
| «236М2-43» | Транспорт «Урал 43206» для преодоления водных преград, глубиной 1,7 метров. |
Силовой агрегат ЯМЗ 236М2 (Евро 0):
Силовой агрегат «Евро 1».
Силовые установки стандарта Евро1 и Евро 2 относятся к изделиям, в комплект которых входит турбина, промежуточный охладитель воздуха и устройство обмена теплом. Двигатель ЯМЗ 236 турбо технические характеристики сумел улучшить, мощность в зависимости от комплектации 230 — 250 л.сил. Усовершенствованная конструкция и турбина позволили улучшить выброс в атмосферу, силовые установки соответствуют правилу 96 по выбросу вредных веществ.
Как и атмосферные моторы, варианты с турбиной могут комплектоваться коробкой переменных передач, сцеплением и различным навесным оборудованием. В зависимости от навесного оборудования вес модификаций может значительно отличаться друг от друга. Моторы применяют на автомобилях, платформах, кранах, компрессорах и прочей технике. Существенный плюс агрегатов, уменьшение расхода топлива.
Модификации Евро 1:
| Модели «ЯМЗ» | Применение |
| 236 БЕ | Техника МАЗ: 533603, 630303, 543203, 543403, и масса другой техники. |
| 236 БК | Комбайны: «Енисей 860», ACROS 530. |
| 236 НБ | Трактор на гусеничном ходу ВТ-150Я, бульдозер. |
| 236 НД | Комбайн «Вектор». |
| 236 НЕ | Транспорт с бортами, рамы, автобусы МАЗ, «Волжанин», ЛАЗ, ЛиАЗ. |
| 236 НК | Средство, используемое в качестве тяги Т150К, ХТЗ, Т150. |
Силовой агрегат ЯМЗ 236 НД (Евро 1):
Агрегат 236НЕ2 (Евро 2).
Базовые характеристики силового агрегата идентичны характеристикам мотора, отвечающего требованиям «Евро 1». Отличие серии двигателей 236НЕ2, это соответствие правилам №49; №24-03 Евро2. Силовые установки применяются на транспорте, работа которого связана с тяжелыми условиями. К таким относятся: техника «Урал», «МАЗ», «ЗИЛ», многоместный транспорт для перевозки пассажиров.
«Евро 2»:
| Модели «ЯМЗ» | Применение |
| 236НЕ2-1 | «МАЗ»: транспорт, рамы, буксиры, грузовая техника с автоматически опрокидывающимся кузовом. |
| 236НЕ2-3 | «Урал»: транспорт, рамы, буксиры, грузовая техника с автоматически опрокидывающимся кузовом, перевозка пассажиров. |
| 236НЕ2-24 | «Урал»: транспорт, рамы, буксиры, грузовая техника с автоматически опрокидывающимся кузовом. |

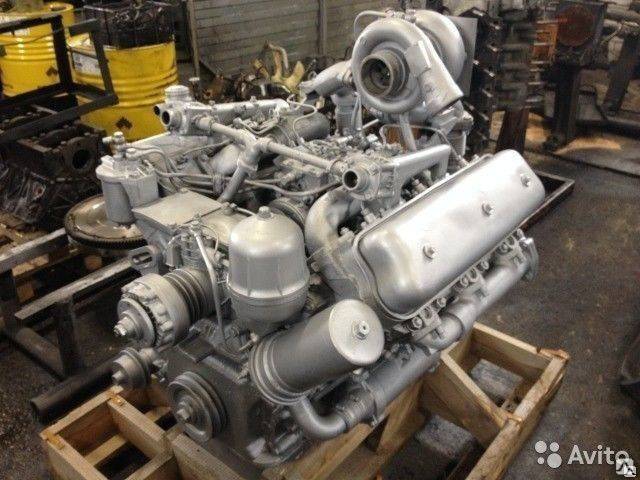

Силовой агрегат ЯМЗ 236 НЕ (Евро 2):
«Долгожитель» с безупречной репутацией
Вся слава ярославских моторостроителей держится всего на одном силовом агрегате – ЯМЗ-236. Этот двигатель, разработанный ещё в 50-е годы, стал основой для большинства ярославских двигателей, именно этот мотор прославил ЯМЗ.
Силовой агрегат ЯМЗ-236 начал выпускаться в начале 60-х. В своё время мотор был признан лучшим на Земле, даже сегодня, на фоне западных новинок, он не смотрится устаревшим.
ЯМЗ-236 является 6-и цилиндровым, 4-х тактным дизельным двигателем, объёмом 11,5 литров. Путём форсировки, установки турбонаддува и других вариантов модернизации, удалось создать целое семейство силовых агрегатов объёмом до 15 литров и мощностью до 420 л. с.
Далее ярославцы начали производить дизеля более сложных конфигураций, увеличивая количество цилиндров, доведя на топовых моторах его до 12-и. Таким образом, им удалось практически на 100% закрыть потребность нашей страны в дизельных моторах.
Конечно, сегодня на рынке их потеснили западные конкуренты. Но огромная номенклатура выпускаемой продукции, а так же их репутация позволяет ЯМЗ уверенно чувствовать себя на рынке и с уверенностью смотреть в завтрашний день.
