Экскаватор ЕК-18: технические характеристики

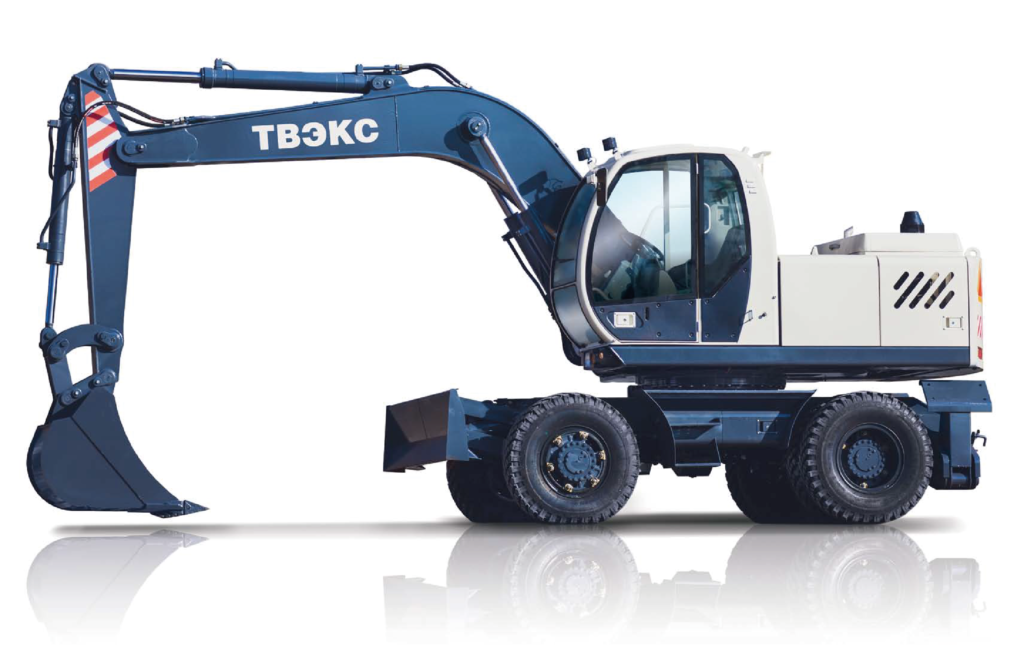

ЕК-18

Описание

Одноковшовый экскаватор ЕК-18 это высокопроизводительная землеройная машина, предназначенная для разра-ботки котлованов, траншей, карьеров в грунтах I-IV категорий, погрузки и разгрузки сыпучих материалов, разрых-ленных скальных пород и мерзлых грунтов (при величине кусков не более 200 мм).

Экскаватор сохраняет работоспособность в диапазоне температур окружающей среды от -40С до +40С. Для экскаватора имеется большой набор сменного рабочего оборудования (копающие ковши различной емкости и формы, грейфер копающий, гидромолот, гидроножницы, рыхлитель). По желанию потребителя экскаватор может оснащаться гидроаппаратурой «Bosch-Rexroth» (гидрораспределитель, гидромоторы, насосный агрегат и блоки управления).

Технические характеристики
Эксплутационная масса, кг17300
Двигатель, модельММЗ Д-245.2S2
Мощность двигателя, кВт90
Скорость передвижения, км/ч21
Ёмкость ковша, м30,65-1,0
Максимальная глубина копания, мм7000
Максимальный радиус копания, мм10020
Максимальная высота выгрузки, мм6720
Габаритные размеры, мм9400/2500/3470

Эксплуатация

Для хранения экскаватора ТВЭКС ЕК-12 лучше всего подходят закрытые помещения или открытые площадки, соответствующие специальным требованиям. Хранение техники на открытом воздухе в зимнее время допустимо только в случае периодической очистки поворотной платформы, кабины и рабочих органов от снега и льда. Такие элементы, как АКБ, запчасти и инструментарий необходимо в холодное время заносить в помещение.

Для увеличения долговечности экскаватора необходимо вовремя менять рабочие жидкости (по сезонам и интервалам времени). Первый раз производится замена жидкости при отработанных 100 моточасах, после этого – при необходимости перехода в зимний режим или по истечению 2000 машиночасов. Основные масла заменяются не реже, чем один раз в два года, вспомогательные – один раз в год.

Манометры, которые входят в состав инструментария к экскаватору, используются только в момент регулировки предохранителей, расположенных на гидравлических линиях.

` reviewsOverall ` / 5

Пользователей
( Оценок)

Надежность

Удобство и комфорт

Ремонтопригодность

Землеройные работы широкого спектра не обходятся без использования экскаватора. Колесный экскаватор ек 12 является ярким представителем техники, которая служит надежным помощником в строительстве, промышленности, коммунальном и дорожном хозяйстве. Выпускается техника на предприятии «Тверской экскаватор». Размеры техники позволяют работать на ограниченной территории. Необычное строение стрелы способствует употреблению при разработке узких участков. Данная модель используется для выполнения задач разгрузки, погрузки сыпучих материалов, устройства котлованов и траншейных зон, создания колодцев и карьеров. Ценится такая техника также у городских служб уборки, а еще в сельском хозяйстве.

Базовая модель ЕК 12 представляет одноковшовое устройство на пневмоколесном ходу, которое выполняет множество функций. Главным преимуществом
считается наличие пневматических тормозов.

Основные параметры:

  • Общий вес – 12900 кг
  • Размер – 3,15*2,5*8 м
  • Дорожный просвет – 0,315 м
  • Ширина колеи – 2,1 м
  • Наибольший радиус выкапывания – 8 м
  • Глубина опускания ковша – 6,4 м
  • Угол поворота ковша – 173 градуса
  • Длительность цикла работы – 15 сек
  • Наибольшая скорость езды – 22,5 км/ч

Существуют различные модификации экскаватора, имеющие дополнительные элементы, а также различные модели двигателя.

Двигатель

Технические характеристики экскаватора ЕК 12 похожи практически во всех модификациях. А модель устанавливаемого мотора может быть различных типов. В основном все модели оснащены 4-цилиндровым дизельным мотором типа «Д-243». Новейшие экскаваторы уже комплектуются двигателем производства Perkins. Мощность двигателя «Д-243» составляет 81 л.с. рабочий объем системы – 4,75 л. Коленчатый вал производит вращение с частотой 2200 об/мин. наибольший крутящий момент доходит до значения 258 Нм. Диаметр цилиндра равен 1,1 см. Моторы Perkins могут быть установлены по желанию покупателя. Они обладают такой же мощностью. Этот мотор отличается увеличенным сроком гарантии. Для некоторых моделей предусмотрен предпусковой подогреватель для облегчения запуска двигателя при низких температурах.

Кабина

Колесный экскаватор ЕК 12 имеет кабину, подобную многим моделям техники, выпускаемой тверским заводом. В кабине предусмотрено качественное освещение. Сиденье оператора имеет регулировку по направлению и массе. На крыше установлен люк. Переднее стекло можно зафиксировать на уровне крыши. Для удобного поднимания в кабину ступеньки установлены на маленьком уровне относительно земли. Управление запускается джойстиками. Благодаря наличию гидропривода техникой легко управлять. Наличие минимального числа электроники делает кабину простой и надежной. Отсутствие бортового компьютера влияет на низкую цену. Для отопления кабины под креслом находится отопитель, работающий от системы охлаждения двигателя. Отсутствие диффузоров и воздуховодов позволяет воздуху проникать напрямую. Как дополнение можно выбрать наличие кондиционера.

Расход топлива и устройство

Объем топливного бака техники составляет 255 л. Расход топлива достигает 229 г/кВт в час. Наличие пневматической тормозной системы позволяет функционировать тормозам легко и надежно. А также экскаватор имеет гидравлический механизм управления, произведенная известным брендом Bosch. Насос системы работает по пневматическому типу. Давление, которое возникает в системе, составляет 28 МПа. Выработка насоса достигает 248 л/мин. гидростатическая трансмиссия позволяет производить выключение переднего моста, переключение скорости передач.Экскаватор ЕК 12 фото

Экскаватор ТВЭКС ЕТ-26 технические характеристики

Экскаватор ТВЭКС ЕТ-26 это одноковшовый, полноповоротный гусеничный экскаватор, который обладает гидравликой Bosch-Rexroth и подогревателем Гидроник. Он произведен

Экскаватор ТВЭКС ЕТ-26 технические характеристики:

  • Двигатель: модель ЯМЗ-236М2-7;
  • мощность 180 л.с. (132 кВт);
  • количество оборотов 2100 об/мин;
  • количество тактов 4;
  • расход топлива 157 г/л.с. (214 г/кВт);
  • вес 890 кг.

Рабочий вес 26500 кг.
Габариты:

  • общая ширина 3000 мм;

общая длина 10320 мм;
общая высота 3589 мм;
расстояние между центром вращения и осью пяты 390 мм;
высота экскаватора до оси пяты его стрелы 1890 мм;
просвет под противовесом 1130 мм;
радиус хвостовой части платформы 3000 мм.
Ходовое устройство:

  • скорость хода (низкая/высокая) — 2,12/4,25 (км/ч);

ширина гусениц 600 мм/750 мм/900 мм;
давление на грунт 0,56 кг/см 2 ;
дорожный просвет 460 мм;
база 3700 мм;
длина тележки 4560 мм;
колея 2400 мм;
ширина тележки 3000 мм.
Заправочные емкости:

  • топливный бак 437 л;

гидросистема 450 л;
гидравлический бак 370 л.
Вес противовеса 4300 кг.
Скорость вращения поворотной платформы 11 об/мин.
Гидравлическая система:

  • давление привода хода 25 МПа;

давление управления 3,5 МПа;
давление привода оборудования 28 МПа;
давление привода платформы 22 МПа;
расход насоса 2х230 л/мин.
Электрическая система:

  • количество АКБ 2;

напряжение 24 В;
емкость АКБ 195 А.
Преодолеваемый уклон 35 градусов.
Тяговое усилие на тележке 21 тс.

Экскаватор ТВЭКС ЕТ-26 технические характеристики используемого оборудования:

  • вместительность ковша 0,65 м 3 /0,8 м 3 /1,0 м 3 /1,25 м 3 ;
  • высота отгрузки 6960 мм;
  • глубина копания 6540 мм;
  • радиус копания 10270 мм;
  • радиус копания на стояночном уровне 10100 мм;
  • поворот ковша 188 градусов;
  • усилие копания ковшом 19000 кН;
  • усилие копания рукоятью 11800 кН.

Экскаватор гусеничный ТВЭКС ЕТ-26 применяется при температуре окружающей среды -40 — +40 градусов. Он эксплуатируется на не мерзлом грунте 1-4 категорий и на предварительно разрыхленных мерзлом грунте, скальных породах, величина кусков которых составляет не более 400 мм. Данная техника незаменима при рытье карьеров, котлованов, каналов, траншей и при погрузке грунта в транспорт, платформы, открытые вагоны железнодорожного транспорта.

Благодаря конструкции экскаватора он может оснащаться уширенными башмаками, что гарантирует снижение давления на грунт, а также облегчает условия работы на переувлажненных грунтах. Кроме того, данный экскаватор может оснащаться копающим грейфером, рыхлителем, гидравлическим молотом или магнитной плитой.

Экскаватор гусеничный ТВЭКС ЕТ-26 характеризуется следующими достоинствами:

  • наличие одноместной кабины, которая расположена в левой передней части поворотной платформы, имеет большую площадь остекления и гарантирует широкую обзорность выполняемых работ, защиту от пыли, безопасность, низкий уровень шума и комфортабельность рабочего места;
  • наличие удобного водительского сиденья;
  • многофункциональность благодаря возможности установки различного рабочего оборудования;
  • удобное расположение приборов на панели управления, необходимых для контроля, управления экскаватором;
  • легкость управления, технического обслуживания;
  • наличие отсеков, предназначенных для хранения личных вещей водителя, а также огнетушителя, аптечки и других вещей первой необходимости;
  • устойчивость;
  • высокая проходимость;
  • надежность конструкций, длительный период использования;
  • высокая производительность.

Экскаватор ТВЭКС ЕТ-18 технические характеристики

Технические характеристики

Этот пользующийся успехом экскаватор предлагается в нескольких модификациях, различающихся, главном образом, установленными двигателями и гидравликой. Экскаватор может комплектоваться отечественным или зарубежным двигателем, более мощным, экономичным, с увеличенным межсервисным интервалом. Для обеспечения надежного пуска при отрицательной температуре установлен немецкий предпусковой жидкостной подогреватель «Hydronic 10».

На экскаватор установлена комфортабельная кабина собственной разработки с большой площадью остекления, оснащенная системой отопления или (опционально) кондиционером, регулируемой компактной рулевой колонкой, регулируемым сиденьем оператора, рукоятями управления в виде джойстиков. Кабина имеет виброзащиту.

Экскаватор комплектуется двумя аутригерами и опорой-отвалом. Рабочий диапазон температур – от -40? до +40?.

Основные технические характеристики популярных моделей:

Модификация ЕК-18-20 построена на отечественных узлах и агрегатах, и в модельном ряду является самой простой.

Модификация ЕК-18-90 – это результат дальнейшего усовершенствования экскаватора, в которой применены мосты с дифференциалами повышенного трения, улучшающими проходимость. Компактная рулевая колонка AMA итальянского производства занимает меньше места в кабине, повышая комфорт работы оператора. Также повышена жесткость кабины. Модернизированный двигатель имеет увеличенную мощность, повышает производительность экскаватора.

Покупатели могут заказать любой из 3-х перечисленных размеров рукояти, устанавливаемой на эту ЕК-18. В базовую комплектацию входит рукоять длиной 2.2 м, более длинная позволяет увеличить глубину и радиус копания, но объем ковша при этом уменьшится.

На видео возможности экскаватора ТВЭКС ЕК-18:

Модель ЕТ-16

Гусеничный экскаватор серии ЕТ-16 обладает двигателем модели 1104C-44TA, мощность которого составляет 89,2 кВт. Работает мотор на дизеле, что позволяет движку совершать за одну минуту 2,2 тыс. оборотов.

Среди других технических характеристик модели выделяют такие:

  • Длина экскаватора составляет 8,2 м.
  • Ширина — 3,15 м.
  • Высота — 3,07 м.
  • Давление, которое машина осуществляет на грунт, равно 0,19 кг/см².
  • Экскаватор ЕТ-16 весит 16 т.
  • Ширина гусениц составляет 1 м.
  • Передвигаться по грунту машина может со скоростью 2,4 км/ч.

Благодаря таким параметрам модель применяется для проведения мелиоративных работ, особенно в заболоченной местности. Чтобы усилить мощность и производительность, на экскаватор можно поставить другой двигатель, гидромотор, гидронасос, произвести смену рабочего оборудования — ковша, гидромолота, рыхлителя, грейфера.

ТВЭКС ЕТ-16 имеет собственные подтипы — ЕТ-16-20, ЕТ-16-30 и 16-40.

По отзывам пользователей и изготовителей, модификации между собой отличаются мощностью двигателей и техническими параметрами. Например, на экскаваторе ЕТ-16-20 и ЕТ-16-30 стоят двигатели мощностью в 77,2 кВт, а на ЕТ-16-40 — 89,2 кВт.

Смотрите » Обзор технических характеристик грейферных экскаваторов

Технические характеристики

Для увеличения грузоподъемности ТВЭКС 18 предусмотрена установка двух стрелоподъемных гидроцилиндров и ковша объемом 1 куб. м.

К основным техническим характеристикам ТВЭКС ЕК-18 относятся:

  • масса – 18 т;
  • вместительность рабочего органа стандартной сборки – 0,65 м3, 0,77 м3, 1 м3;
  • высота разгрузки – от 6,24 м до 6,75 м;
  • радиус рытья – от 8,85 м до 10 м;
  • глубина рытья – от 5,77 м до 6,97 м;
  • угол поворота рабочего органа – 177 град.

Характеристики тяжелой строительной спецтехники зависят от модификации. Высокие показатели машина демонстрирует при температуре окружающей среды от -40 до +40 градусов. Таким образом, экскаватор может работать не только в России, но и в других странах.

Двигатель

Высокие характеристики ТВЭКС 18 обусловлены установкой мощного двигателя Д-245 объемом 4,75 л. Это четырехтактная четырехцилиндровая силовая установка мощностью 77 кВт или 107 лошадиных сил. Она оборудуется системой водяного охлаждения и системой прямой подачи горючей смеси. Частота вращения составляет 2200 оборотов за минуту работы. Топливо используется дизельное, запуск агрегата производится посредством электрического стартера. Вспомогательные элементы двигателя изготавливаются в Германии. Модификации могут оснащаться мотором Perkins, модель 1104С-44ТА мощностью 123 лошадиные силы.

Экскаваторы ТВЭКС ЕК-18, ЕК-20 и TVEX 180W

Экскаватор ЕК-18, как и экскаватор E170W с применением гидравлических систем выпускается на Тверском экскаваторном заводе и занимает среднюю позицию среди землеройного оборудования и техники данного изготовителя. Это универсальное оборудование предназначено для самого разнообразного использования, так как оно является неприхотливым, не сложным в обслуживании и эксплуатации, а также обладает эффективностью и доступностью, ведь запчасти к экскаваторам ЕК-18 довольно доступны на сегодняшний момент.

Гидравлика ЕК-18 имеет типа ПСМ и обладает высокой надежностью, что показали ходовые характеристики данного экскаватора. Находиться в кабине очень комфортно. Все управление и устройство ЕК-18 тщательно продумано конструкторами и дизайнерами.

Применяемое оборудование на ЕК-18

Фото экскаватора ТВЭКС ЕК-18 в интернете свидетельствуют, что данная машина укомплектовывается ковшом (так называемой обратной лопатой) при объеме от 0,65 до 1 кубических метра согласно применяемой длине рукояти. Подобным ковшом оборудуется и E170W.

Дополнительное оборудование

ЕК-18 может быть оборудован дополнительными системами и модулями. Для данной модели «Тверской экскаватор» предлагает:

  • рыхлитель 225-00-40.17.400, позволяющий изымать из почвы различные элементы, проводя глобальную чистку;
  • гидромолот МГ-300. Используется для демонтажа разнообразных деревянных, бетонных и кирпичных строений и сооружений. Также гидромолот применяется для уплотнения рыхлого земляного слоя и разрыхления мёрзлого грунта;
  • гидроножницы ИГ-821 и ИГ-811. Данный элемент имеет дополнительное оборудование, обеспечивающее необходимый поворот ножниц, что позволяет заметно расширить перечень выполняемых операций;
  • бревнозахват МГ-300. Используется для разгрузки, погрузки, штабелирования бревен и имеет грузоподъемность 3000 кг. Дополнительно может комплектоваться полноповоротным ротатором;
  • грейфер ГК-221. Применяется для выполнения операций по разгрузке-погрузке материалов и разработке грунта.

Назначение

Экскаватор ТВЭКС 18 легко справляется с грунтами любой категории, что позволяет использовать технику повсеместно. Основные работы, для выполнения которых используется ЕК-18:

  • планировка территорий;
  • погрузочно-разгрузочные работы с паллетными грузами;
  • снос строительных объектов;
  • карьерные работы;
  • производство выемок – котлованов, траншей;
  • другие виды строительных и сельскохозяйственных работ.

Производимый в России, экскаватор ТВЭКС ЕК-18 неприхотлив к условиям эксплуатации. Он обладает высокой производительностью при высоких и низких температурах, повышенной влажности и т.д. Благодаря таким качествам, как эффективность, надежность, ремонтопригодность и универсальность, экскаватор стал незаменимым помощником на строительных площадках и в карьерах.

Экскаватор ЕК-18: технические характеристики

Машина представляет собой технику с одним ковшом, поворотной платформой, установлена на пневматическом колесном ходу. Последний узел функционирует от штатной компрессорной установки, оснащен гидростатическим трансмиссионным блоком и пневматическими тормозами.

Основные параметры:

  • скоростной режим — 20 км/ч, что не так мало для тяжелой машины;
  • вес эксплуатационный — 18 т;
  • емкость ковша экскаватора — один кубометр;
  • поворотный угол — 177 градусов;
  • глубина выработки — 5,77 м;
  • высота выгрузки — 6,24 м;
  • рабочий радиус — 9,1 м.

Параметры работы могут меняться, в зависимости от установленных типов стрел. В штатном исполнении предусмотрено три размера (2,0/2,8/3,4 м).

Устройство

Одной из главных особенностей ЕК-18 является уникальное обустройство кабины, максимально переделанной для удобного и безопасного управления техникой. Данный элемент инженеры «Тверского экскаватора» заметно преобразили в плане управления. В остальном (отдельные органы управления, рычаги) кардинальных изменений не произошло.

Расположение кабины в ЕК-18 также пересмотрено. Теперь она предоставляет оператору максимальный обзор. По данному показателю тверская техника вполне может конкурировать с передовыми зарубежными аналогами. При этом в соотношении качества и цены она превосходит многих из них.

Экскаватор ЕК 18

Страший брат из семейства Твэкс ЕК и просто хороший работяга. Рассмотрим что он из себя представляет и чем отличается от братьев меньших.

Среди продуктов Тверского завода экскаватор ТВЭКС ЕК-18 обладает самыми высокими мощностными показателями. Такие преимущества, как длительный срок службы и надежность техники, обусловлены применением усиленной металлической конструкции несущей части.

Потребители также отмечают высокие технические характеристики машины, в России ЕК-18 является одной из наиболее востребованных моделей отечественного производства. Компания-производитель ОАО «Тверской Экскаватор» изготавливает большое количество строительной специальной техники. Гидравлическая спецмашина оборудуется пневмоколесным ходом. Позиционируется экскаватор как универсальная, производительная, неприхотливая, простая в уходе техника для выполнения землеройных задач. Экономичность ее обусловлена доступностью и низкой стоимостью деталей, малым потреблением топлива.

Технические характеристики Твэкс ЕК-18, масса

Эксплуатационная масса 18 000 кг
Объем ковша 0,6-1 куб. м
Эксплуатационная мощность 77,2 кВт/105 л.с.
Продолжительность цикла 18,5 с

Максимальная скорость движения, которую способна развить данная модель, составляет 20 км/ч.

Стандартная глубина копания Твэкс ЕК-18 составляет 5,7 метра, радиус копания на уровне стоянки — 8,85 метра, высота выгрузки — 6,2 метра. В зависимости от того, какой был выбран размер рукояти, изменяются и устанавливаются те или иные показатели землеройных работ, отличные от стандартных.

Рукоять 2,2 метра 2,8 метра 3,4 метра
Радиус копания, м 9,1 9,65 10,2
Радиус копания на уровне стоянки, м 8,85 9,42 10,0
Кинематическая глубина копания, м 5,77 6,37 6,97
Высота выгрузки, м 6,24 6,5 6,75
Угол поворота ковша, град. 177177 177

Все указанные размеры рукоятей (2,2, 2,8 и 3,4 метра), которыми может оснащаться экскаватор ЕК-18, дают возможность использования ковшей различного объема: 0,65, 0,77 и 1 куб. метра соответственно.

Устройство

Одной из главных особенностей ЕК-18 является уникальное обустройство кабины, максимально переделанной для удобного и безопасного управления техникой. Данный элемент инженеры «Тверского экскаватора» заметно преобразили в плане управления. В остальном (отдельные органы управления, рычаги) кардинальных изменений не произошло.

Расположение кабины в ЕК-18 также пересмотрено. Теперь она предоставляет оператору максимальный обзор. По данному показателю тверская техника вполне может конкурировать с передовыми зарубежными аналогами. При этом в соотношении качества и цены она превосходит многих из них.

Тверской экскаваторный завод

Историческая справка: Тверской экскаваторный завод, ранее Калининский экскаваторный завод, расположенный в г. Тверь, был основан в 1943 г. и занимался сначала производством товаров народного потребления. В 1949 г. был сконструирован первый опытный образец универсального экскаватора на пневмоходу, серийный выпуск который начался в 1951 г. В 1971 г был освоен выпуск гидравлических экскаваторов, технические характеристики которых долгое время совершенствовались и вплоть до 2001 г. модель экскаватора ЭО-3323А была основной в списке номенклатуры. Выпущенный в 1981 г. 50-тысячный экскаватор был награжден орденом Трудового Красного Знамени. В 1993 г. в ходе процесса приватизации завод был реорганизован в ОАО «Тверской экскаваторный завод». В 2001 г. предприятие вошло в состав холдинга «Группа-ГАЗ» и начало выпуск современных, экономичных моделей экскаваторов.

Спецификация: выпуск пневмоколесных экскаваторов, экскаваторов на автомобильном ходу, вилочных и фронтальных погрузчиков.

Модельный ряд: Пневмоколесные экскаваторы Тверского экскаваторного завода предназначены для использования при проведении строительных и коммунальных работ. Пневмоколесный экскаватор второй размерной группы ЕК-8 и его модификации ЕК-8-20/30 оснащены ковшом объемом от 0,31 до 0,32 м3 и агрегатируются двигателями Perkins, Perkins 1104C-44 мощностью 83 л.с.

Пневмоколесный экскаватор ЕК-12/10/20/24/30/40 оснащается ковшом емкостью от 0,4 до 0,65 м3. Силовое оснащение экскаватора класса «Сити» модели ЕК-12/10/20/24/30/40 состоит из двигателя Perkins/Perkins 1104C-44 (мощность 83 л.с.), двигателя ММЗ-243 (мощность 81 л.с.). Пневмоколесный экскаватор ЕК-12/10/20/24/30/40 в зависимости от модификации может оснащаться как стрелой с изменяемой геометрией, так и двухсекционной или моноблочной стрелой.

Пневмоколесный экскаватор ЕК-14 и его модификации ЕК-14-20/21/22/24/25/26/30/60 используется для земляных работ при устройстве котлованов и траншей, а также при рытье карьеров. Оснащается экскаватор ЕК-14 в зависимости от своей модификации ковшом объемом от 0,4 до 0,65 м3 и двигателями Perkins/Perkins 1104C-44 (мощностью 123 л.с.), ММЗ-245 (мощность 105 л.с.).

Для земляных работ предусмотрен и пневмоколесный экскаватор ЕК-18 и его модификации, оснащенный ковшом емкостью от 0,77 до 1,0 м3 и двигателями Perkins/Perkins 1104C-44 (мощностью до 123 л.с.) и ММЗ-245 (105 л.с.).

На базе шасси УРАЛ-5557 устанавливается одноковшовый экскаватор ЕА-17, который используется для проведения земляных работ. Экскаватор ЕА-17 имеет ковш объемом до 0,65 м3 и агрегатируется двигателями Perkins (83 л.с.) и ММЗ-243 (81 л.с.).

Модель пневмоколесного экскаватора ЕК-18-45 предназначена для выполнения специальных работ (загрузка–выгрузка сыпучих продуктов, бревен и проч.) и оснащается двигателем Perkins мощностью до 123 л.с.

Тверской экскаваторный завод занимается также и выпуском моделей погрузчиков. Фронтальный погрузчик В-125 используется для погрузки сыпучих и кусковых материалов, имеет ковш емкостью до 1,5 м3 при номинальной грузоподъемности в 2,5 т. Оснащается погрузчик В-125 дизельным шестицилиндровым двигателем Д-245С мощностью 107 л.с.

Для работы на промышленных предприятиях и на складах может быть задействован вилочный погрузчик ВП-05 номинальной грузоподъемностью до 5 т.

Фронтальный погрузчик В-138 применяется при погрузке сыпучих материалов, а также при проведении земляных работ. Фронтальный погрузчик В-138 имеет емкость до 2,1 м3 при грузоподъемности в 3,8 т и оснащается двигателем ЯМЗ-236М2 мощностью до 132 л.с. Фронтальный погрузчик В-160 имеет более вместительный ковш, емкость 3,4 м3 и повышенную грузоподъемность – 6,2 т. Комплектуется фронтальный погрузчик В-160 двигателем ЯМЗ-238М2 (мощность 176 л.с.) или агрегатом Cummins 6CT8.3-C215 (мощность 158 л.с.).

Широкое применение на строительных площадках, на промышленных площадях и на складах, в портах и карьерах находит фронтальный погрузчик ТО-40 грузоподъемностью до 7,4 т и с ковшом емкостью до 4,15 м3. Силовое оснащение погрузчика ТО-40 состоит из двигателя ЯМЗ-238М2 мощностью 176 л.с. или Cummins 6CT8.3-C260 мощностью 190 л.с.

Современный этап: в настоящее время Тверской экскаваторный завод называется ОАО «Тверской экскаватор». Предприятие занимает одно из лидирующих мест в области производства моделей экскаваторов и единственный в стране завод, где начали осваивать конвейерное производство моделей экскаваторов. Продукция завода поставляется на многие строительные площадки России и находит своего покупателя также и за рубежом.

Пневмоколесное ходовое устройство и опорно-поворотное устройство

В составе ходового устройства EK-18: ходовая рама с опорно-поворотным устройством; откидные опоры + опора-отвал; коробка перемены передач, передний и задний мосты, которые связаны карданными валами; механизм поворота колёс и управления им; центральный коллектор, который соединён трубопроводами с гидромотором коробки перемены передач, гидроцилиндрами откидных опор и гидроцилиндрами опоры-отвала, а также с компонентами системы пневматического управления: встроенным воздушным встpоенным pесивеpом, тормозами колёс, стояночным тормозом, механизмом переключения передач.

Опорно-поворотным устройством на экскаваторах данной модели является поворотная опора подшипникового типа: роликовая, однорядная, с зубьями внутреннего зацепления. Поворачивается платформа посредством низкомоментного аксиально-поршневого гидравлического мотора с 2х-ступенчатым планетарным редуктором. Он увеличивает крутящий момент и уменьшает частоту вращения поворотной платформы.

Технические характеристики модификаций экскаватора ТВЭКС ЕК 18: 18 20, 18 30, 18 60, 18 90

Среди большого выбора моделей экскаваторов, в основном зарубежных брендов, российские компании также предлагают свои модели, построенные как из отечественных комплектующих, так и в кооперации с зарубежными производителями важных узлов и агрегатов. Одним из самых используемых и покупаемых российских экскаваторов является ТВЭКС ЕК-18.

Гидравлический экскаватор ЕК-18 производится ОАО «Тверской экскаватор», занимая среднее положение в линейке колесной землеройной техники этого производителя. Это универсальная машина для самого широкого применения, неприхотливая, не сложная в обслуживании ввиду доступность запчастей и эффективная.

По площадке, где производятся работы, экскаватор может передвигаться самостоятельно.

Для транспортировки к удаленному месту работ он может быть буксирован при помощи автомобиля. Максимальная скорость при этом ограничена и не должна быть более 40 км/ч.

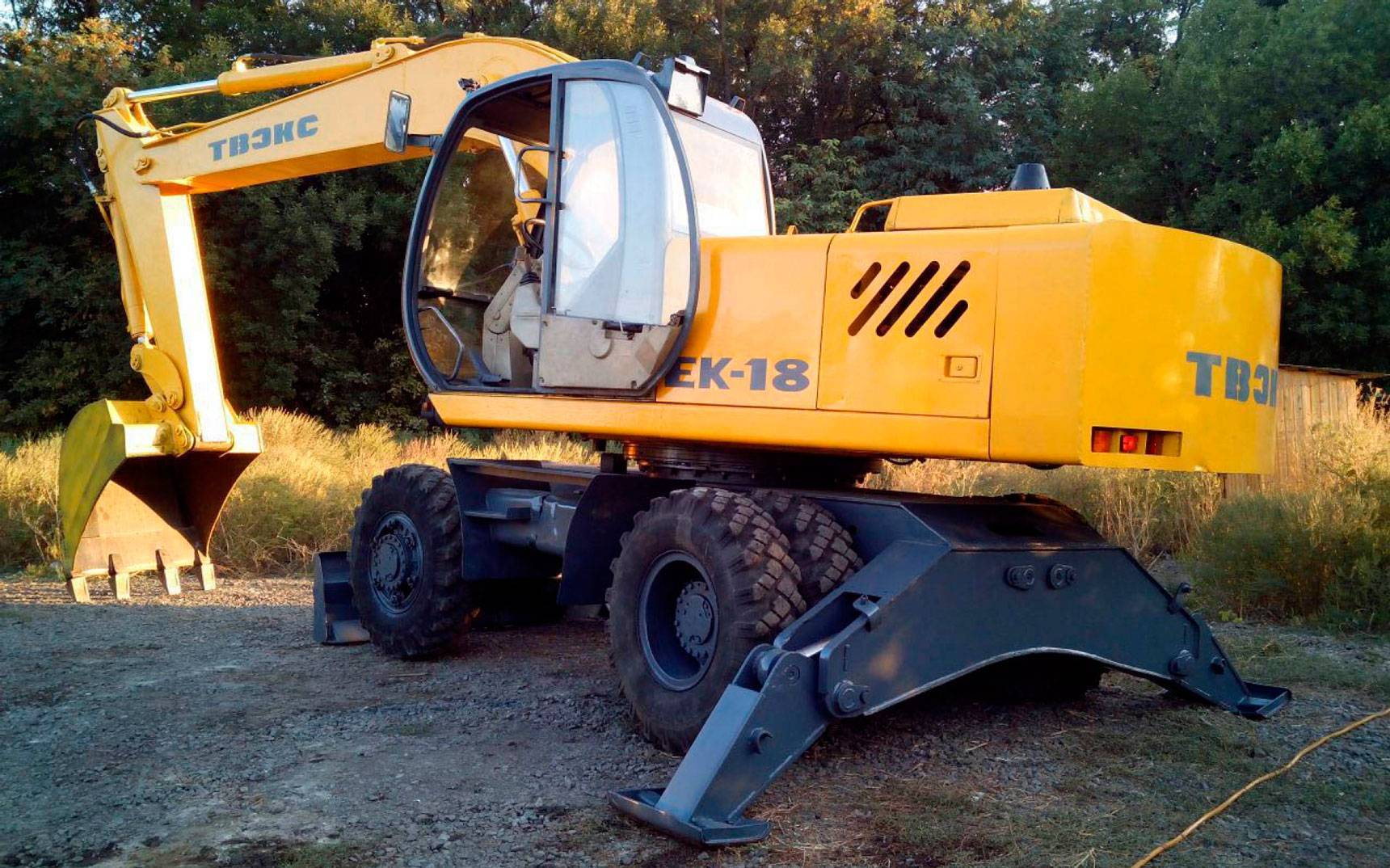

На фото экскаватор ТВЭКС ЕК-18

Область применения

Данная модель предназначена для работы с грунтами до 4 категории включительно.

Сферой применения являются:

  • Погрузо-разгрузочные работы.
  • Прокладка траншей.
  • Разработка котлованов.
  • Работа в карьере.
  • Разрушение строений средней прочности.
  • Штабелирование, погрузка/разгрузка бревен, пиломатериала.
  • Выравнивание площадок.
  • Другие работы в строительстве, сельском хозяйстве, мелиорации.

Рабочее оборудование

Стандартно экскаватор ТВЭКС ЕК-18 комплектуется ковшом обратной лопаты объемом от 0.65 до 1 м3, в зависимости от используемой длины рукояти.

В качестве сменного навесного оборудования могут использоваться:

  • Гидромолот МГ-300.
  • Гидроножницы НГ-1624.
  • Рыхлитель 225-00-40.17.400.
  • Бревнозахват 313-00-40.12.000. Максимальная грузоподъемность – 3000 кг.
  • Грейфер копающий ГК-221.
  • Грейфер погрузочный (пятичелюстной).

Сменное навесное оборудование для экскаватора ЕК-18

Этот пользующийся успехом экскаватор предлагается в нескольких модификациях, различающихся, главном образом, установленными двигателями и гидравликой. Экскаватор может комплектоваться отечественным или зарубежным двигателем, более мощным, экономичным, с увеличенным межсервисным интервалом. Для обеспечения надежного пуска при отрицательной температуре установлен немецкий предпусковой жидкостной подогреватель «Hydronic 10».

Гидравлическая система производства «Пневмостроймашина» может быть заменена на Bosch-Rexroth.

На экскаватор установлена комфортабельная кабина собственной разработки с большой площадью остекления, оснащенная системой отопления или (опционально) кондиционером, регулируемой компактной рулевой колонкой, регулируемым сиденьем оператора, рукоятями управления в виде джойстиков. Кабина имеет виброзащиту.

Экскаватор комплектуется двумя аутригерами и опорой-отвалом. Рабочий диапазон температур – от -40? до +40?.

Основные технические характеристики популярных моделей:

МодельЕК-18-20ЕК-18-30ЕК-18-60ЕК-18-90
ДвигательММЗ 245СPerkins 1104C-44TAД-245 2S2
Тип двигателяДизельный, жидкостного охлаждения
Мощность двигателя, л.с.105123122
ГидравликаПСМBosch-Rexroth
Рукоять, м2,2/,2,8/3,4
Емкость ковша, м31,0/0,7/0,65
Глубина копания5,77/6,37/6,97
Высота выгрузки,м6,24/6,5/6,75
Продолжительность цикла, с18,5
Скорость передвижения, км/час20
Габаритные размеры, мм9360/2500/3158
Вес, кг18400

Модификация ЕК-18-20 построена на отечественных узлах и агрегатах, и в модельном ряду является самой простой.

Модификация ЕК-18-90 – это результат дальнейшего усовершенствования экскаватора, в которой применены мосты с дифференциалами повышенного трения, улучшающими проходимость. Компактная рулевая колонка AMA итальянского производства занимает меньше места в кабине, повышая комфорт работы оператора. Также повышена жесткость кабины. Модернизированный двигатель имеет увеличенную мощность, повышает производительность экскаватора.

Покупатели могут заказать любой из 3-х перечисленных размеров рукояти, устанавливаемой на эту ЕК-18. В базовую комплектацию входит рукоять длиной 2.2 м, более длинная позволяет увеличить глубину и радиус копания, но объем ковша при этом уменьшится.

Колесный экскаватор ЕК-18 – российская машина для работ на отечественных стройках, в карьерах, везде, где необходим производительный, надежный, ремонтопригодный агрегат, не боящийся низких температур, жары, тяжелых условий работы.

На видео возможности экскаватора ТВЭКС ЕК-18:

Экскаватор ЕК-18 имеет следующие рабочие параметры:

Вес,
кг
18000
Емкость
ковша (по SAE), м3
1,0
(0,65; 0,77)
Длина,
мм
9400
Ширина,
мм
2500
Высота,
мм
3250
ДвигательД-245/
Perkins 1104C-44ТА
Мощность
двигателя, л.с.
105/
121,3
Продолжительность
цикла, с
18,5
Давление
в гидросистеме, МПа
28
Давление в пневмосистеме, МПа0,6-0,7
Напряжение
в электросети, В
12
Скорость
передвижения, км/час
20

В линейке Тверского завода модель ЕК-18 является флагманом с наибольшими показателями грузоподъемности. Главные особенности техники (надежность и долговечность) обусловлены усиленным строением металлоконструкции.

Кубометровый ковш и два стрелоподъемных цилиндра позволяют ЕК-18 справляться с перемещением грузов повышенной массы.

Данная техника представляет собой пневмоколесный гидравлический экскаватор, используемый для разрушения и разборки железобетонных, кирпичных и бетонных сооружений, имеющих среднюю прочность. Модель также используется для разрушения металлоконструкций, разделки металлического лома, резки арматуры и погрузки-выгрузки несыпучих и сыпучих грунтов. Техника нашла применение и при выполнении различных задач по демонтажу объектов из бетона и прочих конструкций из похожих материалов.

ЕК-18 ориентирован на работу с навесными грейферами с различным уровнем функциональной направленности. Наибольшую популярность получили мобильные модификации с колесным шасси, но встречаются и тяжелые версии на гусеничном ходу.

ЕК-18 – по-настоящему многоцелевая землеройная машина. Посредством нее можно рыть карьеры, траншеи и котлованы в почвах, относящихся к I-IV категории, а также грузить мерзлые грунты и разрыхленные скальные породы с размерами куском менее 200 мм.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
