Ломовоз КамАЗ с манипулятором: технические характеристики, сколько весит

Технические характеристики спецтехники для вывоза лома на шасси разных машин

МАЗ 6303А5-340:

  • колесная формула – 6х4;
  • грузоподъемность – до 14,7 т;
  • полная масса – 26,5 т;
  • тип двигателя – ЯМЗ;
  • мощность силовой установки – 330 л. с.;
  • скорость перемещения – до 100 км/ч.

МАЗ 6312:

  • полная масса – 33,5 т;
  • грузоподъемность – до 20 т;
  • тип двигателя – ЯМЗ;
  • мощность силовой установки – 330 л. с.;
  • марка КМУ – Майман Атлант-100Z;
  • предельный вылет стрелы КМУ – 7,8 м.

КАМАЗ-43118 с КМУ ОМТ-97:

  • колесная формула – 6х6;
  • мощность двигателя – 240 л. с.;
  • грузоподъемность – 6,1 т.;
  • вместимость кузова – 28 куб. м.;
  • грузоподъемность КМУ – 3,2 т.;
  • предельный вылет стрелы КМУ – 7 м.

КАМАЗ-43118 с КМУ VM10L74M:

  • колесная формула – 6х6;
  • мощность двигателя – 300-330 л. с.;
  • грузоподъемность – 13,6 т.;
  • вместимость кузова – 28 куб. м.;
  • грузоподъемность КМУ – 3,1 т.;
  • предельный вылет стрелы КМУ – 7,4 м.

 КАМАЗ-65115 с КМУ VML10L74M:

  • колесная формула – 6х6;
  • мощность двигателя – 400 л. с.;
  • грузоподъемность – 13 т.;
  • вместимость кузова – 36 куб. м.;
  • грузоподъемность КМУ – 3,1 т.;
  • предельный вылет стрелы КМУ – 7,4 м.

Технические характеристики спецтехники для удобства сведены в таблицу:

 Модель   Колесная ф-ла  Грузоподъемность, т  Двигатель, л. с. Вылет стрелы КМУ, м  Кузов, куб. м
 МАЗ-6303А5 340  6х4  14,7  330  7,8  28,5
 МАЗ-6312   6х4  20  330 – 400  7,8  49
 КАМАЗ-43118  6х6  6,1  240  7  28
 КАМАЗ-43118  6х6  13,6  300 – 330  7,4  28
 КАМАЗ-65115  6х6   13  400  7,4  36

Особенности ломовоза КАМАЗ

Такая спецтехника имеет свои конструктивные особенности:

  • Прочный стальной кузов из легированной стали с высокими бортами, усиленный ребрами жесткости из металлопрофиля. При загрузке множества тяжелых элементов он не деформируется и всегда сохраняет свою первоначальную форму. Кроме того, в нем можно легко разместить массивные и крупногабаритные детали.
  • Для погрузки металлолома используется кран-манипулятор с грейдерным захватом. Многосекционная раскладывающаяся стрела позволяет обрабатывать достаточно большую площадь без дополнительного перемещения автомобиля. Обслуживание данного устройства осуществляется водителем со специально оборудованного и удобного пульта управления. На большинстве моделей рабочее место оператора оснащается тентом, защищающем от ветра и осадков.
  • Ломовозы КАМАЗ оснащены простой и эффективной системой разгрузки. Для этого самоопрокидывающийся кузов оснащается гидроцилиндром, приподнимающий его спереди. В задней части имеются распашные створки, которые открываются на всё сечение кузова и не создают помех при выгрузке (перемещении) лома под действием собственного веса. В сложных ситуациях разгрузку можно выполнять с помощью грейдерного манипулятора.

Обязательное условие эффективной работы грузоподъемного ломовоза КАМАЗ – мощный силовой (дизельный) агрегат и дополнительная задняя колесная ось, позволяющая распределить вес от загруженного кузова.

Ломовозы КАМАЗ являются универсальной спецтехникой, способной перевозить любые грузы. Они широко используются на лесозаготовках, при вывозе строительного мусора, а так же при утилизации оборудования. Использование такой универсальной техники позволяет исключить дополнительные затраты на погрузочные устройства и обслуживающий их персонал.

Наш завод спецавтотехники предлагает купить новый КАМАЗ ломовоз с манипулятором на максимально выгодных условиях. У нас вы всегда найдете надежную установку с нужными эксплуатационными характеристиками. Своим клиентам мы предлагаем сервисную техническую поддержку и оперативную поставку оригинальных запчастей.

Ломовозы используются для транспортировки металлических отходов. Такая машина дополнительно оснащается грейферным захватом, благодаря чему она может самостоятельно выполнять погрузочно-разгрузочные работы. Конструктивные особенности этой грузовой техники определяются максимальными нагрузками, которые оказываются на кузовную часть транспортного средства при транспортировке.

В качестве одного из официальных производителей ломовозов на базе КамАЗ выступает завод специализированной техники СДМ-Карат. Разрешением этого вопроса также занимается питерское предприятие Аугер-Трак. Потенциальному клиенту здесь предлагается возможность выбора наиболее подходящего по размеру и грузоподъемности крана-манипулятора. Еще одним производителем является группа компаний Wernox, представленная на рынке с 1999 году. Помимо производства специального грузового оборудования группа компаний специализируется на изготовлении строительных систем и система термоконтроля.

Данная вариация грузовой техники предназначена для транспортировки металлического лома. Особая конструкция шасси и использование материалов повышенной прочности позволяют перевозить тяжелые грузы без последующего ухудшения эксплуатационных характеристик. Ломовозы активно используются на металлургических предприятиях. Наличие манипуляторного устройства позволяет проводить погрузку и разгрузку материалов. Такие манипуляторы работают от гидравлического привода.

Такого типа отличается многофункциональностью.

Ломовозы используются не только в качестве погрузчика или в качестве машины для транспортировки металлического лома, посредством применения такой техники можно выполнять лесозаготовительные работы. Одинаково полезным ломовоз может быть на строительных площадка и объектах промышленного значения.

Особенности ломовоза КАМАЗ

Такая спецтехника имеет свои конструктивные особенности:

  • Прочный стальной кузов из легированной стали с высокими бортами, усиленный ребрами жесткости из металлопрофиля. При загрузке множества тяжелых элементов он не деформируется и всегда сохраняет свою первоначальную форму. Кроме того, в нем можно легко разместить массивные и крупногабаритные детали.
  • Для погрузки металлолома используется кран-манипулятор с грейдерным захватом. Многосекционная раскладывающаяся стрела позволяет обрабатывать достаточно большую площадь без дополнительного перемещения автомобиля. Обслуживание данного устройства осуществляется водителем со специально оборудованного и удобного пульта управления. На большинстве моделей рабочее место оператора оснащается тентом, защищающем от ветра и осадков.
  • Ломовозы КАМАЗ оснащены простой и эффективной системой разгрузки. Для этого самоопрокидывающийся кузов оснащается гидроцилиндром, приподнимающий его спереди. В задней части имеются распашные створки, которые открываются на всё сечение кузова и не создают помех при выгрузке (перемещении) лома под действием собственного веса. В сложных ситуациях разгрузку можно выполнять с помощью грейдерного манипулятора.

Обязательное условие эффективной работы грузоподъемного ломовоза КАМАЗ — мощный силовой (дизельный) агрегат и дополнительная задняя колесная ось, позволяющая распределить вес от загруженного кузова.

Ломовозы КАМАЗ являются универсальной спецтехникой, способной перевозить любые грузы. Они широко используются на лесозаготовках, при вывозе строительного мусора, а так же при утилизации оборудования. Использование такой универсальной техники позволяет исключить дополнительные затраты на погрузочные устройства и обслуживающий их персонал.

Наш завод спецавтотехники предлагает купить новый КАМАЗ ломовоз с манипулятором на максимально выгодных условиях. У нас вы всегда найдете надежную установку с нужными эксплуатационными характеристиками. Своим клиентам мы предлагаем сервисную техническую поддержку и оперативную поставку оригинальных запчастей.

КамАЗ-ломовоз относится к грузовой технике на базовой платформе КамАЗ для перевозки металлического лома и крупногабаритного груза, используется на металлургических и коммунальных предприятиях. Российский завод буровых и подъемных агрегатов «СДМ-Карат», находящийся в Костроме, является самой популярной и востребованной фирмой, выпускающей и продающей ломовозы разных модификаций грузоподъемностью 11-25 т с колесными формулами 6х4, 6х6 и 8х4.

Модификации самосвала

За годы выпуска модели производилось около десяти её серийных модификаций, которые различаются моделью и мощностью двигателя, показателями грузоподъёмности, трансмиссией и некоторыми другими параметрами.

Список основных серийных модификаций КамАЗ-65115 таков:

  • КамАЗ-65115-015 – самосвал грузоподъёмностью 12 тонн, оснащённый дизельным двигателем КамАЗ-140.11-24О мощностью 240 лошадиных сил, соответствующим экологическим нормам стандарта Евро-1 и отечественной коробкой передач 152-й модели.
  • КамАЗ-65115-023 – грузоподъёмность 15 тонн, мощность мотора – 300 л.с., коробка передач – иностранная ZF-9.
  • КамАЗ-65115-030 – имеет грузоподъёмность – 13,8 тонн, мощность двигателя 260 лошадиных сил, коробка переключения передач – модели ZF-9.
  • КамАЗ-65115-1031-62 – самосвал с грузоподъемностью в 14,75 тонн, мощностью мотора – 280 лошадиных сил и коробкой передач ZF-9.
  • КамАЗ-65115-62 – самосвал с объёмом кузова 10,3 кубических метров и штатной грузоподъёмностью 14,5 тонн. Данный вариант оснащается дизельным мотором КамАЗ-740.62-28О, соответствующим экологическим стандартам Евро-3, а также 10-тиступенчатой отечественной механической коробкой переключения передач – обычной отечественной, КамАЗовского производства;
  • КамАЗ-65115-N3 – самосвал с грузоподъёмностью 15 тонн. Силовой агрегат данной модификации – это Cummins-6 ISBe, имеющий мощность 300 лошадиных сил, девятиступенчатой КПП ZF-9, и кузовом объёмом в 10 кубометров. В отличие от всех остальных версий, в этой предусмотрена возможность разгрузка кузова на три стороны (задняя + боковая).
  • КамАЗ-65115-D3 – самосвал с грузоподъёмностью 14,5 т. Он укомплектован двигателем КамАЗ-740.51-26О и кузовом объёмом 11 кубических метров. Данный вариант грузовика применяется для перевозки не только сыпучих грузов, но и жидких строительных бетонных растворов.
  • КамАЗ-65115-A4 – самосвал грузоподъёмностью 15 тонн, который укомплектован дизелем Cummins-ISB6,7 мощностью 300 лошадиных сил, соответствующим стандарту экологической безопасности Евро-4. В составе трансмиссии данного варианта самосвала применена девятиступенчатая механическая коробка переключения передач ZF 9S1310.
  • КамАЗ-65115-30 – самосвал грузоподъёмностью 15 тонн, с кузовом объемом 10,5 кубометров. Данный вариант оснащается дизельным двигателем КамАЗ-820.60-260 мощностью 260 лошадиных сил, который работает на сжиженном газе. В конструкции применена коробка переключения передач 154-й модели, а также баллоны с сжиженным газом общим объёмом в 208 кубических метров.

Кроме строительных самосвалов, немалое распространение получили такие специальные машины на базе того же шасси, как

  • КамАЗ-65115 Ал-50 – пожарный автомобиль с выжвижной лестницей, используемой для тушения возгораний и эвакуации людей с высот до пятидесяти метров.
  • КамАЗ-65115 «Сельхозник» – самосвал-зерновоз, на который устанавливаются кузова объёмом от 9 до 12 куб.м., с трёхсторонней разгрузкой. Оснащается силовым агрегатом КамАЗ-740.30-26О, который отвечает классу экологичности Евро-2.
  • КамАЗ-65115 КДМ-316 – комплексная дорожная машина, предназначение которой – очистка и мойка дорожных покрытий, их ямочный ремонт. Оборудуется баком для воды ёмкостью 820 литров и баком для эмульсии ёмкостью 1100 литров. А также двухсекционным бункером для щебня.

Двигатели КамАЗ-65115

До 2006 года бо́льшая часть автомобилей КамАЗ-65115 комплектовались 240-сильным дизельным двигателем собственного производства КамАЗ-140.11-24О с системой турбонаддува. Данный силовой агрегат относится к экологическому классу Евро-1. Далее в линейке дизельных двигателей для КамАЗ-65115 стали преобладать 6-цилидровые турбированные дизели компании «Камминз» – более мощные, производительные и при этом более экономичные и экологичные. В частности, наиболее распространённым из них стал Cummins 6ISBe 285, с турбонаддувом и промежуточным охлаждением наддувочного воздуха; с повышенными характеристиками экологичности и экономичности.

Двигатель КамАЗ-740.62-280 под кабиной.

Его характеристики таковы: рабочий объём – 6,7 л, номинальная мощность – 282 л.с., максимальный полезный крутящий момент – 1087 Н.м (111 кгс.м), при частоте вращения коленвала 1300 об/мин. Максимальная полезная мощность – 300 л.с. (215 кВт), при частоте вращения коленвала 2500 об/мин. Степень сжатия – 17,3. Данный силовой агрегат стал совместной разработкой специалистов компании Cummins Inc и ОАО «КамАЗ». Он отлично сочетается с 9-ти ступенчатой механической трансмиссией ZF-9 S1310.

Из классических КамАЗовских дизелей собственного производства, наиболее распространённой на самосвалах КамАЗ-65115 стала 8-цилиндровая модификация «КамАЗ-740.62-280» с V-образным расположением цилиндров. Характеристики данного силового агрегата: рабочий объём – 11,76 л, номинальная мощность – 280 л.с., максимальный крутящий момент – 1177 Н.м. Он агрегатируется с 10-ти ступенчатой КамАЗовской МКПП.

КамАЗовский «Камминз».

На современные самосвалы данной модели ставят двигатели КамАЗ-740.622-280 или Cummins ISB6.7 300. Оба варианта укомплектованы топливным насосом высокого давления «Бош» и электронной системой впрыска «Коммон Рэйл». Оба соответствуют требованиям стандарта Евро-4.

Трансмиссия

Данная модель имеет многоступенчатую систему, состоящую из двигателя с 2-мя ступенями и коробки передач с пятью скоростными режимами. Такие составляющие позволяют кроме стандартных передач, делать дополнительные передние и задние передачи. Специально для этой системы был установлен синхронизатор.

Коробка передач построена на двухдисковом сцеплении. Это устройство запускается с помощью гидро-пневмоусилителя. Управление происходит посредством пружин, расположенных на периферии.

Длина тормозного пути на средней скорости 60 километров в час составляет 36,7 метра. Для обеспечения полной безопасности рекомендуется производить техническое обслуживание после каждой сотни километров пробега.

Устройство автомобиля

КамАЗ-65115 имеет стандартную для подобного класса машин компоновку, которая характеризуется крепкой стальной рамой; вместительным кузовом; спаренным колёсным шасси; кабиной, расположенной над двигателем. Рама собрана из лонжеронов с высотой металлопрофиля 280 мм, усиленных прочными стальными накладками.

Трёхосный самосвал имеет две ведущие задние оси с двускатной ошиновкой. Основной мост – средний: главный крутящий момент передаётся на его редуктор. Подвеска автомобиля – зависимая на листовых рессорах. Она достаточно жёсткая, но надёжная и долговечная.

Основные элементы тормозной системы – это тормозные барабаны с шириной 140 мм и диаметром 400 мм. За счёт пневматического привода достигается быстрая остановка тяжёлого самосвала.

В составе электрооборудования на борту самосвала – два аккумулятора 12В / 190 А.ч; генератор 28В / 2000 Вт. Напряжение бортовой электросети – 24В.

Данная модель отличается увеличенными на 37%, по сравнению с предшественником – КамАЗ-55111, периодами между техническим обслуживанием: 16500 км.

Технические характеристики

КамАЗ 659004-0052035-24

На базовом шасси 65115 6х4 в полной комплектации ломовоза (металловоза) обеспечивает при эксплуатации следующие технические характеристики в части нагрузок и весовых параметров:

  • Максимальная скорость – 80 км/час.
  • Грузоподъёмность – 8,5 т.

Полная масса ломовоза – 23,42 т. При ней

  • Нагрузка задней тележки – 18,26 т
  • Нагрузка передней оси – 5,16 т.

Снаряжённая масса оценивается в 14,84 т. При снаряжённой массе нагрузка задней тележки – 9, 84 т., на переднюю ось – 5 тонн.

Комплектуется двигателем КАМАЗ 740.705-300 по экологическому стандарту Евро-5 с полезной мощностью 221 киловатт, или 300 л. с.

Габариты ломовоза в мм Д х Ш х В 10 480 х 2 500 х 3 965 (с шинами 11.00 R22,5 – 3965). При комплектации и устройстве шасси под шины 11.00 R20 высота будет 3980.

На КамАЗах с этим типом шасси устанавливается КМУ VM10L74M с несколько укороченным (до 7,4 м) вылетом стрелы, что позволило увеличить максимальную грузоподъёмность и объём грейфера. Минимальный вылет – 3 м.

Грузовой момент оценивается в 10 (98) кНм. Грузоподъёмность при максимальном вылете манипулятора – в 1 350 кг. На минимальном вылете способен поднять и перенести груз в 3 100 кг.

Кузов самосвального типа с усиленными бортами внутри имеет размеры 5700х2320х2030 мм (ДхШхВ). Полезный объём кузова при максимальной загрузке составляет 27 куб. метров. Раскрытие задних створок кузова — 260⁰. Угол подъёма короба кузова гидроцилиндром с фиксацией в конце подъёма — 44⁰.

— 659004-0062035-24

Все технические параметры автомобиля идентичны КамАЗу с краном-манипулятором 659004-0052035-24 , за исключением размера и ёмкости кузова. У данной модели соотношение ДхШхВ кузова-короба составляет 5850х2354х2200 мм, что даёт увеличение полезного объёма до 30 м3, угол подъёма кузова гидроцилиндром достигает 45⁰.

Цена техники

В ходе принятия решения купить ломовоз особое внимание всегда уделяется стоимости транспортного средства. Если речь идет о новой спецтехнике на базе КамАЗа, минимальная цена базовой комплектации составляет от 5-6 млн

руб. и выше.

Существует два альтернативных способов получения необходимой спецтехники с меньшим уровнем сопутствующих расходов. Первый из них – это аренда ломовоза, стоимость которой в сотни или даже тысячи раз ниже цены покупки.

Второй – приобретение ломовоза б/у. В этом случае стоимость определяется индивидуально и зависит от множества факторов, включая текущее состояние транспортного средства, условия эксплуатации и другие подобные параметры.

Производители ломовозы с манипулятором.

Лучшие производители ломовозы с манипулятором из России представлены в данном разделе каталога. Для каждого производителя указан адрес, название компании, телефон, сайт, основная специализация и производимые инструменты. Список производителей вошедших в состав данного раздела:

Велмаш-С ООО, Великие Луки, РоссияВеста-М ООО, РоссияЗлатоустовский машиностроительный завод ОАО, Златоуст, РоссияПолитранс ПКФ ООО, РоссияСтроймаш-сервис ООО, РоссияТранслес ЗАО, Россия

Купить новый ломовоз КАМАЗ, МАЗ, Volvo с манипулятором и металловоз полуприцеп или прицеп в России напрямую у завода-производителя по наиболее низкой цене указанной в прайс-листе изготовителя, уточнить в департаменте продаж вид прямой поставки и возможную скидку на цену в договоре купли-продажи, гарантии обслуживания, можно на площадке каталога «Коммунальная техника» с использованием контактных данных о каждом продуценте.

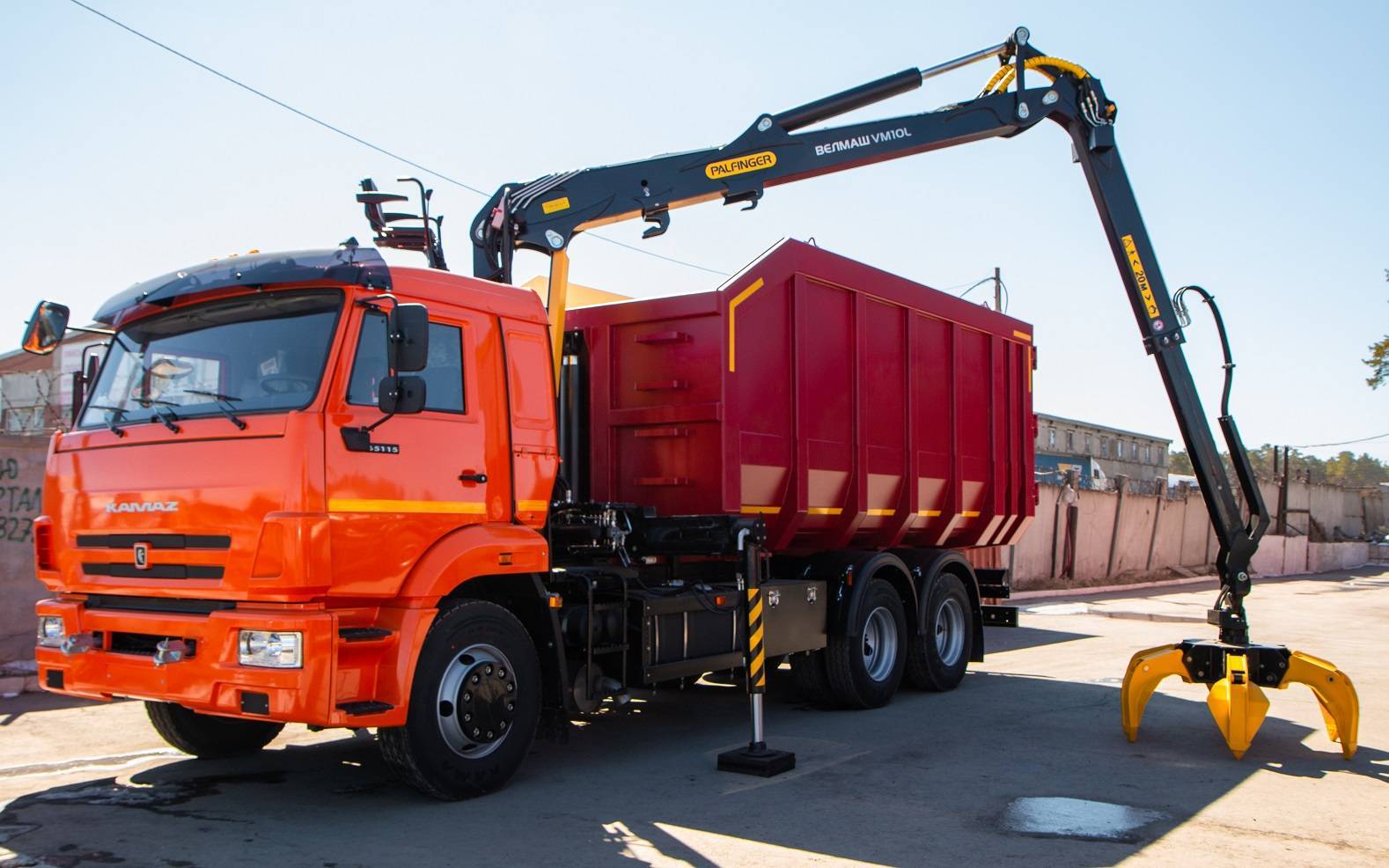

Фото ломовоз (металловоз) КАМАЗ с манипулятором и грейфером.

Технические характеристики КамАЗ-55111-15

  • Колёсная формула — 6 × 4
  • Весовые параметры и нагрузки, а/м
    • Снаряжённая масса а/м, кг — 9050
    • Грузоподъёмность а/м, кг — 13000
    • Полная масса, кг — 22400
  • Двигатель
    • Модель — КамАЗ-740.31-240 (Евро-2)
    • Тип — дизельный с турбонаддувом
    • Мощность кВт(л.с.) — 176(240)
    • Расположение и число цилиндров — V-образное, 8
    • Рабочий объём, л — 10,85
  • Коробка передач
  • Кабина
    • Тип — расположенная над двигателем, с высокой крышей
    • Исполнение — без спального места
  • Колёса и шины
    • Тип колёс — дисковые
    • Тип шин — пневматические, камерные
    • Размер шин — 10.00 R20 (280 R508)11.00 R20 (300 R508)
  • Самосвальная платформа
    • Объём платформы, м³ — 6,6
    • Угол подъёма платформы, град — 60
    • Направление разгрузки — назад
  • Общие характеристики
    • Максимальная скорость, не более км/ч — 90
    • Угол преодол. подъёма — не более 25 %
    • Внешний габаритный радиус поворота, м — 9
    • Длина — 6685 мм
    • Ширина — 2500 мм

Существует 4 различных комплектации данной модели, которые немного отличаются друг от друга: 015-15, 016-15, 017-15, 018-15.

Существует 4 различных комплектации данной модели, которые немного отличаются друг от друга: 015-15, 016-15, 017-15, 018-15.

Это интересно: Технические характеристики внедорожника КамАЗ-6350 и его модификаций — разбираем детально

На автомобиль установлен самосвальный кузов 21 м 3

Кузов прямоугольного типа с задними распашными воротами, имеющий каркасную конструкцию из вертикальных и горизонтальных ребер жесткости, обшитую листовым металлом.

Дополнительные опции

  • По заказу может быть установлен гидроцилиндр подъема кузова иностранного производства (Hyva, Penta, Binotto).
  • Ломовозы могут быть оснащены сцепным устройством для буксировки прицепа.
  • По заданию заказчика можем спроектировать и изготовить кузова, максимально удовлетворяющие отдельным требованиям, например: кузова с двойной стенкой для перевозки шихты, облегченные кузова для перевозки вторсырья, торфа и т.д.
  • Всегда в наличии грейферные захваты ГЛ-1 и ГЛ-2 для погрузки и выгрузки металлолома.

Устройство и преимущества ломовоза на базе КамАЗа

Под ломовозом понимается специальное транспортное средство, предназначенное для погрузки и последующей перевозки габаритных и тяжелых грузов. Устройство спецтехники включает обязательное присутствие нескольких составных частей:

  • шасси грузового автомобиля, на которое монтируется рабочая платформа;
  • контейнер, который используется для размещения груза и последующей транспортировки;
  • кран-манипулятор, оснащенный грейферным или грейдерным захватом;
  • дизельный силовой агрегат, обеспечивающий исправную работу основных узлов специального транспортного средства.

Исправное исполнение прямых функциональных обязанностей предусматривает несколько достоинств рассматриваемой техники. К их числу относится:

  • высокопрочный кузов, способный выдержать даже самые серьезные нагрузки. Для его изготовления обычно используется легированная сталь. Конструкция кузова предусматривает высокие борта, дополнительно укрепленные специальными ребрами жесткости;
  • кран-манипулятор, предпочтительно – с многосекционной раскладной стрелой. Такая конструкция обеспечивает погрузку без дополнительного перемещения ломовоза. Обязательное требование – достаточная грузоподъемность манипулятора;
  • эффективная, простая и надежная система разгрузки. Она предусматривает опрокидывание кузова с помощью мощного гидроцилиндра. Альтернативный вариант разгрузки предусматривает использование манипулятора.

Тормоза

Каждое колесо модели 5320 оснащено тормозным устройством. Это обеспечивает хорошее реагирование машины на снижение скорости и резкую остановку. Вмонтированные устройства торможения действуют посредством приводного механизма. Из-за того что здесь действует двухконтурная система есть возможность переключения задней оси в активное положение при раздельном старте тележки, установленной сзади.

Бортовой тягач КамАЗ 5320, технические характеристики которого были рассмотрены, в свое время стал незаменимым помощником при транспортировке крупных грузов. Несмотря на ряд минусов, данный автомобиль по праву и сейчас является одним из лучших среди всех отечественных моделей.

Использование КамАЗа в армейских подразделениях

КамАЗы с момента поступления на производство поступали и в соединения Вооружённых сил СССР.

Основными отличиями армейской модификации КамАЗа от гражданской линейки было: усиленная конструкция, бампер изменённой формы, обязательное наличие системы регулирования давления в шинах. Были и другие отличия, не столь значительные. Сфера же применения машин в армии была достаточно широка:

  • транспортное средство для перевозки объёмных грузов и личного состава;
  • использование в качестве платформы для установки различного радиооборудования: КШМ, командные пункты управления пусками и мобильные станции для выполнения других задач;
  • бронированные автомобили для транспортировки личного состава на театре военных действий, этот вид автомобиля серийно не выпускался, бронирование навешивалось на базовую модель;
  • автомашины для сопровождения колонн, «ган-траки» с вооружением ЗУ-23-3.

О «ган-траках» стоит рассказать чуть подробнее, эти автомашины изначально имели своей задачей сопровождение колонн при проводке их в горах Афганистана. В кузове машины устанавливалась зенитная установка ЗПУ-4 или ЗУ-23-2.

Эти установки обладали возможностью кругового обстрела, имели зенитный угол возвышения и мощные патроны, их снаряды и пули могли достать противника на большой дальности и высоте. Что позволило эффективно бороться с засадами на дороге.

Сама установка ЗУ прикрывалась дверьми от БМП или другими подручными средствами, задачей которых была защита расчёта установки, хотя она и была минимальная. Впоследствии производство подобных средств поддержки было приостановлено.

Бронированные «Уралы» и «КамАЗы» появившиеся во время Кавказских войн и получившие прозвище «покемоны» также продукт кустарного производства, в серии таких машин практически нет. Хотя и доказана их высокая эффективность в эксплуатации.

В 1968 году перед советскими разработчиками была поставлена задача по созданию уникального автомобиля-тягача, который позволил бы перевозить очень большие грузы. Однако только в 1976 году КамАЗ 5320 попал на конвейер. Его выпуск продолжался вплоть до 2001 года. За этот период автомобиль производился практически без изменений. Вносились небольшие корректировки, но все тех. характеристики КамАЗа 5320 оставались прежними.

Выпуск данного грузовика стал настоящим прорывом в отечественном автомобилестроении. После его успешной эксплуатации стали разрабатываться другие средства для перевозки грузов. Так, в 1979 году был выпущен стотысячный большегруз.

Кабина

Кабина автомобиля представляет собой цельнометаллическое отделение, рассчитанное на трех человек. В случае необходимости она может откидываться вперед.

Долгое время салон КамАЗа считался одним из самых комфортабельных по сравнению с другими грузовыми автомобилями. Во многом это было связано с очень хорошей шумо-, а также термоизоляцией. Одним из плюсов автомобиля было регулируемое кресло водителя.

Кабина оснащена всеми требующимися контрольно-измерительными приборами и значками, которые дают возможность всегда быть в курсе текущего состояния транспортного средства.

На приборной панели имеется сигнальная система, где хорошо видны все шкалы и переключатели. По сравнению с другими подобными автомобилями, КамАЗ 5320 является самым безопасным.

В салоне грузовика размещен манометр с двумя стрелками, переключатель, с помощью которого можно управлять платформой, и датчик, отражающий количество оборотов силового агрегата.

Среди недостатков машины можно отметить слишком большой руль, который занимает много места в кабине. А также не очень удобное размещение коробки передач, для управления которой нужна привычка. Во время длительных поездок из-за неудобных педалей могут уставать ноги.

По современным меркам данный автомобиль обладает целым рядом недостатков. Однако на момент своего появления, он считался самой комфортабельной и совершенной моделью.

Конструктивные особенности

Процедура выгрузки и погрузки металлического лома может выполняться одним оператором. Отсутствие необходимости привлечения дополнительной техники способствует экономии денежных средств. Внутренние узлы машины выполнены из материалов высокой прочности, вследствие чего можно говорить о большом сроке эксплуатации техники. Наличие дополнительных ребер жесткости в кузовной части позволяет легко перевозить тяжелые грузы без ущерба для автомобиля.

Ломовозы на базе КамАЗ имеют особую конструкцию кузовной части. Благодаря этому машины способна осуществлять перевозку тяжелых грузов на большие расстояния. Кузов спроектирован и изготовлен при учете особенностей работы с металлическими отходами. Лонжеронная конструкция данного элемента и усиленные петли задних створок обеспечивают понижение центра тяжести. Производство кузова осуществляется при использовании легированной стали. При этом толщина днища несколько больше, чем толщина боковых стенок.

Кузов дополнительно усилен ребрами жесткости. В передней части данного элемента реализуется небольшая выемка, необходимая для размещения стрелы гидравлического манипулятора. Задние распашные створки обеспечивают максимально простую разгрузку металлического лома.

Гидравлический манипулятор, облегчающий процедуру погрузки, оснащается насосом повышенной производительности и специальным гидравлическим распределителем. Наличие этих элементов способствует увеличению пропускной способности. Гидроманипулятор функционирует по принципу гидравлической стрелы. Поэтому существует возможность захвата груза из отдаленных углов кузова. Гидравлическая установка может оснащаться ротатором или захватчиком грейферного типа.

Фото ломовоза КамАЗ с гидроманипулятором

На ломовозах устанавливается модернизированный механизм, обеспечивающий опрокидывания кузова. Данная конструктивная особенность влечет за собой увеличение такого элемента. В сравнении с кузовом традиционного грузовика он будет значительно больше.

Конструктивные особенности

Процедура выгрузки и погрузки металлического лома может выполняться одним оператором. Отсутствие необходимости привлечения дополнительной техники способствует экономии денежных средств. Внутренние узлы машины выполнены из материалов высокой прочности, вследствие чего можно говорить о большом сроке эксплуатации техники. Наличие дополнительных ребер жесткости в кузовной части позволяет легко перевозить тяжелые грузы без ущерба для автомобиля.

Ломовозы на базе КамАЗ имеют особую конструкцию кузовной части. Благодаря этому машины способна осуществлять перевозку тяжелых грузов на большие расстояния. Кузов спроектирован и изготовлен при учете особенностей работы с металлическими отходами. Лонжеронная конструкция данного элемента и усиленные петли задних створок обеспечивают понижение центра тяжести. Производство кузова осуществляется при использовании легированной стали. При этом толщина днища несколько больше, чем толщина боковых стенок.

Кузов дополнительно усилен ребрами жесткости. В передней части данного элемента реализуется небольшая выемка, необходимая для размещения стрелы гидравлического манипулятора. Задние распашные створки обеспечивают максимально простую разгрузку металлического лома.

Гидравлический манипулятор, облегчающий процедуру погрузки, оснащается насосом повышенной производительности и специальным гидравлическим распределителем. Наличие этих элементов способствует увеличению пропускной способности. Гидроманипулятор функционирует по принципу гидравлической стрелы. Поэтому существует возможность захвата груза из отдаленных углов кузова. Гидравлическая установка может оснащаться ротатором или захватчиком грейферного типа.

Фото ломовоза КамАЗ с гидроманипулятором

На ломовозах устанавливается модернизированный механизм, обеспечивающий опрокидывания кузова. Данная конструктивная особенность влечет за собой увеличение такого элемента. В сравнении с кузовом традиционного грузовика он будет значительно больше.

Машины такого типа, созданные на базе КамАЗ, оснащены антиопрокидывающейся системой. Последняя предназначена для постоянного отслеживания устойчивости транспортного средства.

Ломовозы на базе КамАЗ

В качестве одного из официальных производителей ломовозов на базе КамАЗ выступает завод специализированной техники СДМ-Карат. Разрешением этого вопроса также занимается питерское предприятие Аугер-Трак. Потенциальному клиенту здесь предлагается возможность выбора наиболее подходящего по размеру и грузоподъемности крана-манипулятора. Еще одним производителем является группа компаний Wernox, представленная на рынке с 1999 году. Помимо производства специального грузового оборудования группа компаний специализируется на изготовлении строительных систем и система термоконтроля.

Данная вариация грузовой техники предназначена для транспортировки металлического лома. Особая конструкция шасси и использование материалов повышенной прочности позволяют перевозить тяжелые грузы без последующего ухудшения эксплуатационных характеристик. Ломовозы активно используются на металлургических предприятиях. Наличие манипуляторного устройства позволяет проводить погрузку и разгрузку материалов. Такие манипуляторы работают от гидравлического привода.

Грузовая техника КамАЗ такого типа отличается многофункциональностью.

Ломовозы используются не только в качестве погрузчика или в качестве машины для транспортировки металлического лома, посредством применения такой техники можно выполнять лесозаготовительные работы. Одинаково полезным ломовоз может быть на строительных площадка и объектах промышленного значения.

Устройство металловоза

Ломовоз МАЗ, Камаз и других производителей представляет собой специально спроектированное устройство, идеально подходящее для перевозки внушительных объемов предварительно переработанного металла. Конструкция этих устройств предусматривает наличие следующих составных элементов:

  • контейнер для размещения грузов;
  • шасси, на котором установлена рабочая платформа;
  • грейфер;
  • манипулятор, оснащенный захватом универсального назначения.

Некоторые модели с гидроманипулятором предназначены для интенсивного использования. Они оснащаются поворотными механизмами, позволяющими осуществлять наклон платформы до 40-50 градусов.

Гидравлические манипуляторы размещаются за кабиной оператора либо ближе к концу шасси транспортного средства. При этом второй вариант предусматривает значительное усложнение процесса выполнения погрузочно-разгрузочных работ, что компенсируется возможностью осуществлять загрузку в прицеп.

Все существующие модели захвата разделяют на несколько основных групп, в зависимости от принципа работы. Среди них:

Каждый из вариантов предусматривает ряд особенностей и недостатков, которые целесообразно изучить заранее. Грейферные изделия считаются удобными, долговечными, однако они не способны захватывать небольшие фрагменты сырья.

Электромагнитные устройства считаются универсальными, однако они значительно увеличивают нагрузку на аккумулятор ломовоза. Крюковые изделия подойдут при необходимости осуществлять погрузку/разгрузку только переработанных металлов.

Какие бывают манипуляторы

Важной рабочей частью ломовоза выступает кран-манипулятор. Он оснащается одним из трех типов грузозахватного устройства, включая:

  • грейферные. Самый простой, удобный и долговечный вариант, который не всегда подходит при необходимости погрузки мелкогабаритных или штучных грузов небольшого размера;
  • электромагнитные. Универсальный способ комплектации, единственным недостатком которого становится увеличение нагрузки на аккумуляторную батарею машины;
  • крюковые. Обладают относительно небольшой областью практического применения, так как используются для погрузки и разгрузки переработанных металлоизделий.
Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
