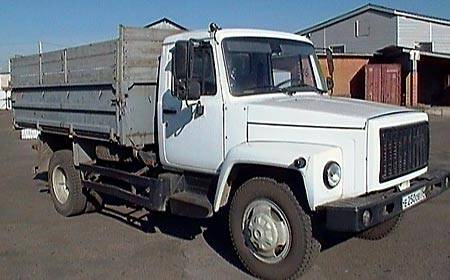

Технические характеристики самосвала ГАЗ-САЗ-3507 и его основных модификаций

Назначение

В основном грузовик ГАЗ-САЗ-3507 выполняет транспортировку и механизированную разгрузку различного груза, как сельскохозяйственного (зерно, силос, навоз), так и мелкосыпучего (песок, керамзит, щебень). Что касается условий эксплуатации, то модель может передвигаться по асфальтированным, грунтовым и полевым дорогам.

Руководство по эксплуатации, прилагаемое к данному грузовику, содержит особую отметку производителя о том, что модель не предназначена для того, чтобы перевозить бетонные смеси и строительные растворы в кузове, а также работать в карьерах. Кроме этого не рекомендуется перевозить крупногабаритные неделимые грузы, твердые скальные породы и тому подобное. Это объясняется тем, что конструкция грузовика не способна выдерживать такие нагрузки, что в свою очередь может привести к весьма серьезным поломкам. Также это небезопасно, поскольку из-за крупногабаритных грузов, техника запросто может опрокинуться.

Производитель рекомендует использовать ГАЗ-САЗ-3507 в качестве одиночного грузовика. Поэтому с завода на него не устанавливается сцепное устройство и не запрещается устанавливать самостоятельно.

Данный грузовой автомобиль идеально подходит для эксплуатации в умеренном климате. Но также может использоваться и в достаточно суровых температурных условиях, так как его полная работоспособность сохраняется даже при температурах от минус 45 и до плюс 45 градусов.

Особенности

Самосвальные грузовики ГАЗ-САЗ-3507 пользовались действительно большой популярностью очень долгое время, но спрос на них не пропал и в наши дни. Это обусловлено тем, что модель себя зарекомендовала, как неприхотливая, простая в эксплуатации и техническом обслуживании машина. Также многие владельцы отмечают, что техника очень универсальна и способна работать во многих сферах, начиная от сельского хозяйства и заканчивая строительством каких-либо объектов. Но, несмотря на все свои достоинства, грузовик имеет и достаточно недостатков.

В первую очередь следует упомянуть о неважном качестве металла, который используется в конструкции грузовой платформы. Из-за этого кузов автомобиля довольно быстро покрывается ржавчиной

Но кроме коррозии, негативно могут отразиться и систематические серьезные нагрузки. Причем это многократно было доказано на практике, так как чаще всего грузовик эксплуатируется именно с перегрузом на борту. Последствием этого является расхождение металла в стыках и иногда даже в сварных швах. Эту проблему невозможно решить даже путем установки различных усилений в виде дополнительных швеллеров и планок.

Другим частым недостатком является возникновение подтеканий манжет и шлангов в гидравлической системе.

Другие серьезные неисправности случаются с данным грузовиком довольно редко, чаще небольшие поломки. Устранить их можно практически с минимальным набором инструментов и в короткое время. Такая особенность объясняется не только широким распространением и доступностью запасных частей и расходных материалов, но также и простотой конструкции. Самостоятельному ремонту поддаются даже самые, казалось бы, сложные узлы грузовика. Благодаря этому модель ГАЗ-САЗ-3507 остается и в настоящее время очень популярной, простой и надежной техникой, которая к тому же имеет низкую стоимость.

НАЗНАЧЕНИЕ

ГАЗ 3507 активно используется для перевозки сельскохозяйственной продукции и сыпучих материалов по дорогам с асфальтовым или грунтовым покрытием в государствах Восточной Европы, Азии и в России. Серия создавалась для районов с умеренным климатом, но прекрасно зарекомендовала себя и в других регионах.

Автомобиль оснащается специальной надстройкой для выполнения механизированной разгрузки на 3 стороны. Благодаря этому сфера применения ГАЗ 3507 заметно расширяется. Для увеличения объема транспортируемого груза используется комплект надставных бортов (задний, передний и 2 боковых) с панелями, сделанными из металлической сетки или металлического листа. Подобные особенности предоставляют машине дополнительные преимущества в сравнении с конкурентами.

Надрамное устройство

ГАЗ-САЗ-3507 оснащен специальным надрамным устройством, на который устанавливается самосвальная грузовая платформа. Данное устройство обладает тремя отдельными узлами, а именно передние и задние балки, ну и сам надрамник.

Фронтальная балка представлена в виде полого бруса, являющегося по сути гнутым металлопрофилем. Верхняя плоскость балки имеет приваренную пару кронштейнов, на которых установлены резиновые буферы. Нижняя плоскость обладает кронштейнами, посредством которых она и устанавливается в рамной конструкции грузовика. Концы балки имеют боковые накладки и пару приваренных осей, имеющих передние опорные кронштейны платформы, ну и несколько кронштейнов, закрепляющих передний боковой фонарь и боковую защиту.

Надрамник представлен сварной рамной конструкцией, закрепленной на раме автомобиля посредством болтов. Он имеет две продольные балки и поперечины, соединяющие их между собой. Помимо соединения поперечины также выполняют функцию упора для гидравлического цилиндра подъемного механизма. Левая продольная балка оснащена предохранительным упором, фиксирующим поднятую назад грузовую платформу. Для смягчения ударных нагрузок подрамник также обладает резиновыми буферами.

За основу для задней балки был взят прямоугольный металлический профиль. Верхняя плоскость оснащена упорными кронштейнами и опорами, взаимодействующими с задними опорно-поворотными устройствами кузова. Боковая и нижняя плоскость обладают кронштейнами, позволяющими прочно закрепить данную балку к рамной конструкции грузовика.

Задние фонари установлены к задней балке также при помощи кронштейнов. Помимо этого здесь присутствует держатель номерного знака, задний боковой габаритный огонь и контурные огни.

Восстановление технического состояния

Отдельные водители утверждают, что ремонт допустимо провести при помощи схожих по физическим параметрам деталей, но опыт говорит об обратном. Каждый грузовой автомобиль имеет определенный запас прочности, позволяющий выдержать конкретные физические нагрузки. При выборе неоригинальных запасных частей для ГАЗ САЗ 3507 велика вероятность снизить грузоподъемность или выносливость транспортного средства.

Распространенная проблема грузовика — повреждение кузова, вызванное несоблюдением весовых норм

Горьковский автозавод многократно акцентировал внимание эксплуатирующих организаций на том, что машина построена на базе ГАЗ 3307. Это накладывает строгие ограничения, касающиеся максимального веса для перевозки — 4400 кг

Превышение указанного значения приводит к повреждению днища кузова, ремонт которого отнимет время и деньги.

Вариант подъема кузова в бок грузовика САЗ 3507

Схема грузовика ГАЗ предусматривает устройство для механизированной разгрузки. Для этого используется гидравлический механизм. Производитель рекомендует равномерно размещать груз в кузове, иначе автомобиль с одной из сторон испытывает повышенные нагрузки. При снятии негабарита необходимо дополнительного его зафиксировать.

Подъем кузова cамосвала ГАЗ САЗ 3507

Даже если следов износа или коррозии не обнаружено, следует провести профилактическую обработку специальным составом. Регулярное его применение снизит риск длительного простоя.

ГАЗ 3507

ГАЗ 3507 представляет собой самоходный среднетоннажный грузовой автомобиль, оборудованный цельнометаллическим кузовом с различными способами разгрузки. Модель создана на базе шасси ГАЗ 3307. Универсальность и простота эксплуатации обеспечивают устойчивый спрос на данную модификацию.

Автомобиль применяется для транспортировки сыпучих материалов и сельскохозяйственной продукции по грунтовым и асфальтовым дорогам в странах Восточной Европы, СНГ и России. Техника разрабатывалась для регионов с умеренным климатом, но впоследствии доказала свою эффективность и в других зонах. ГАЗ 3507 оборудован специальной надстройкой, позволяющей выполнять механизированную разгрузку на три стороны, что существенно увеличивает сферу его применения. Благодаря боковой выгрузке автомобиль можно эксплуатировать на ограниченном пространстве, где разгрузка другой техники затруднена. Опционально доступна установка комплекта надставных бортов (2 боковых, передний и задний) для увеличения объема перевозимого груза.

Возможные неисправности грузовика

Помимо относительно легких неисправностей, ремонт которых не занимает много времени, есть и более серьезные проблемы. В первую очередь речь идет о проблемах с гидравликой.

При длительной эксплуатации отмечаются незначительные протекания гидравлических элементов. Схема грузовика устроена таким образом, что при небольшой протечке ходовые качества ГАЗ не снижаются.

С одной стороны, водитель продолжит движение до места, где есть инструменты для ремонта. С другой стороны, автомобиль длительное время остается без надлежащего технического осмотра. Водители не придают появившейся течи значения, в результате через 1-2 месяца автомобиль приходит в негодность. Помимо гидравлической жидкости, у грузовика часто выходят из строя гидроцилиндры.

Так выглядит гидроцилиндр для подъема кузова ГАЗ САЗ 3507

  • жесткая погрузка и разгрузка;
  • перевозка негабаритных вещей;
  • езда по грунтовой дороге;
  • эксплуатация в суровых погодных условиях.

В зависимости от интенсивности езды водитель обязан каждые 3 месяца делать профилактический осмотр

В первую очередь внимание уделяется гидравлической системе, корпусу и двигателю. Несмотря на то что схема транспортного средства не включает детали, которые проблематично найти, не нужно допускать серьезные поломки

Модификации

Поставляемый под обозначением ГАЗ-САЗ-35071 самосвал оснащается дизельным силовым агрегатом. Увеличение веса мотора привело к росту полной массы автомобиля, которая достигла 8090 кг. На ранних выпусках использовался 125-сильный агрегат ММЗ Д-245.7, который впоследствии заменили 135- или 149-сильным двигателем ЯМЗ-534. В стандартной поставке применяется 3-местная кабина, возможно применение 5-местного 2-рядного узла.

Отгружаемый под индексом ГАЗ-35072 самосвал создан для перевозки строительных материалов. Машина отличается применением цельнометаллической платформы с откидным задним бортом. Боковые части выполнены скошенными, что обеспечило повышенную прочность узла. В стандартное оснащение входит короткий защитный козырек, закрывающий часть кабины водителя. На задней части платформы установлена лестница. Машина рассчитана на перевозку груза весом 4000 кг, вместимость кузова составляет 5,4 м³. Имеется возможность установки защитного тента, снижающего риск выдувания груза.

Модификация ГАЗ-САЗ-3507-01 отличается использованием 125-сильного бензинового мотора, оснащенного нейтрализатором отработавших газов без возможности корректировки состава смеси. На части машин, выпущенных после 2016 года, встречается модернизированный двигатель, оборудованный системой впрыска топлива. Агрегат развивает мощность 137 л.с., соответствует нормативам Евро 4. Установлена самосвальная платформа стандартного типа, рассчитанная на 5 м³ груза.

Вариантное исполнение ГАЗ-САЗ-35072-10 отличается конструкцией подъемника платформы, который допускает только 1-стороннюю разгрузку назад. Из-за этого боковые борта выполнены неподвижными, откидывается только задняя секция. Стандартный кузов имеет вместимость 5 м³, применение надставных бортов позволяет довести объем до 10 м³.

Внешний вид и технические характеристики

Имеющий обозначение ГАЗ-3507 самосвал построен на основе шасси, укороченного на 152 мм. Уменьшению подвергаются боковые лонжероны рамы, которые подрезаны сзади. Одновременно убирается кормовая поперечина вместе с буксировочным прибором. К лонжеронам крепятся симметричные крюки, которые предназначены для вытаскивания застрявшего автомобиля. На машинах используется рядный 4-цилиндровый дизель или V-образный 8-цилиндровый бензиновый мотор.

Установка редуктора отбора мощности и связанного с ним рычага управления повлекли изменение конфигурации пола кабины и декоративного резинового покрытия. Кронштейн крепления запасного колеса смещен назад, что вызвано компоновочными соображениями.

Шасси дорабатывается заводом ГАЗ, Саранский завод автосамосвалов монтирует только дополнительное оборудование и кузов. На боковине рамы размещен 16-литровый штампованный резервуар для хранения запаса гидравлической жидкости. Узел оборудован стержневым индикатором уровня, смонтированным в заливной горловине. В конструкцию сливного трубопровода включен фильтр.

Для монтажа надстройки самосвала 33507 применяется дополнительная рама и 2 поддерживающие балки. Фронтальная поперечина оснащена точками для крепления резиновых опорных буферов. Дополнительная рама предназначена для установки управляющего гидравлического цилиндра, предохранительного элемента и резиновых упоров. Применение резиновых буферов позволило снизить уровень шума при движении порожнего самосвала. Задняя балка служит в качестве опоры для шарниров платформы, а также для монтажа задней светотехники и регистрационного знака.

Грузовая платформа изготовлена из стального проката и листа, детали соединяются при помощи сварки. При движении узел удерживается от самопроизвольного опрокидывания 4 фиксаторами с ручным управлением. Боковые борта оснащены шарнирными петлями, на части самосвалов применяется механизм облегченного закрытия узлов. Внутри платформы имеются предохранительные скобы, предотвращающие движение бортов внутрь.

На поверхности бортов имеются точки крепления резиновых демпферов, снижающих шум при движении грузовика. Для перевозки сыпучих грузов используется герметизация стыков деталей кузова при помощи резиновых уплотнителей, которые входят в комплект поставки автомобиля.

Для управления разгрузкой используются 2 рычага, расположенных в кабине водителя, которые переключают коробку отбора мощности и регулируют угол подъема (при помощи 3-клапанного крана). В гидравлической системе установлен ограничительный клапан, не допускающий роста давления свыше 115-120 кгс/см². Срабатывание устройства соединяет нагнетательную магистраль со сливным каналом.

Редуктор отбора мощности представляет собой пару шестерен, которые размещены в отдельном корпусе. Агрегат крепится к картеру коробки передач при помощи болтов, линия разъема оснащена прокладкой из паронита, предотвращающей утечку смазки. К корпусу редуктора крепится шестеренный масляный насос с автоматической регулировкой внутренних зазоров. Для подъема платформы применен телескопический 3-звенный цилиндр, имеющий суммарный ход 667 мм.

Габариты и технические характеристики самосвала 350701:

  • длина — 6471 мм;
  • ширина (по боковым бортам) — 2456 мм;
  • высота (с надставными бортами) — 2878 мм;
  • высота с поднятым кузовом — 3714 мм;
  • площадь платформы — 8 м²;
  • допустимый угол подъема — 50 и 45° (назад и в стороны соответственно);
  • время понятия кузова с грузом — 15 сек.;
  • время обратного хода платформы — 15 сек.;
  • расход горючего на 100 циклов подъема и опускания кузова — 3,5 л;
  • контрольный расход топлива (для версии с инжектором) — 19,6 л на 100 км;
  • грузоподъемность — 4250 кг;
  • вес снаряженного — 3600 кг;
  • полная масса — 8000 кг;
  • скорость движения с полной нагрузкой — 90 км/ч.

ГАЗ-САЗ-35071: конструктивные особенности :: SYL.ru

В производственной программе завода ГАЗ всегда присутствовали грузовые автомобили средней грузоподъемности. Предприятие выпускало их в виде полноценного бортового варианта или в виде шасси, которое поставлялось на другие предприятия для оснащения различными надстройками.

Самосвал на новом шасси

Много лет подряд производством самосвалов на шасси горьковских грузовиков занимался специализированный Саранский завод автосамосвалов. Продукция САЗ широко применялась в сельском хозяйстве и коммунальных службах.

Во второй половине 80-х годов Горьковский автозавод освоил производство нового базового грузовика ГАЗ 3307 с бензиновым двигателем. В 1994 году начался выпуск дизельной версии грузовика с индексом 3309. Оба типа шасси поставляются в Саранск, где на них собирают самосвалы с трехсторонней разгрузкой. Дизельный вариант грузоподъемностью 4000 кг имеет обозначение ГАЗ САЗ 35071.

На самосвальных шасси применяется рама, укороченная на 152 мм в задней части. На задней поперечине отсутствует буксирный прибор, но установлены крюки на лонжеронах. Еще одним отличием является смещение кронштейна запасного колеса ближе к заднему мосту.

С горьковским дизелем

В первоначальном виде базовое шасси 3309 оснащалось четырехцилиндровым дизелем с наддувом ГАЗ 5441. Мотор с принудительным воздушным охлаждением развивал мощность до 116 л. с. Внешне дизельный грузовик можно отличить по высокой трубе для забора воздуха в двигатель, расположенной на левой стороне кабины. Характеристики ГАЗ САЗ 35071 позволили очень быстро вытеснить менее экономичные бензиновые машины.

Двигатель от трактора

Но в середине 1997 года производство моторов серии 5441 внезапно было признано нерентабельным и приостановлено на неопределенный срок. Для оснащения грузовиков вновь возвратили бензиновые моторы ЗМЗ. Но вскоре дизель вернулся назад, только теперь это был четырехцилиндровый ММЗ Д245.7, производства моторного завода в Минске.

Двигатели этого семейства устанавливаются на распространенные трактора МТЗ. Автомобильный вариант двигателя оснащен измененной системой жидкостного охлаждения и турбиной. Самосвалы с таким 125-сильным мотором сохранили прежнее обозначение ГАЗ САЗ 35071.

Оборудование самосвала

Автомобиль оснащается стандартной двухместной кабиной, расположенной за двигателем. За ней на отдельной вспомогательной раме установлена цельнометаллическая платформа площадью около 8 м2.

Борта сбоку и сзади смонтированы на поворотных шарнирах и могут откидываться. Откидные элементы снабжены механизмами облегчения закрывания. Фиксаторы бортов ручные. Перед разгрузкой нужный элемент раскрепляется. Стандартная платформа имеет высоту бортов 62 см. Однако они могут быть увеличены до 1,25 м с помощью штатных надставных панелей. Благодаря таким бортам объем платформы вырастает в два раза, что очень удобно для перевозки легких и габаритных грузов.

Для опрокидывания платформы ГАЗ САЗ 35071 оснащен телескопическим цилиндром с гидравлическим приводом. Эта деталь состоит из трех секций, которые дают максимальный ход — 670 мм. Запас масла для системы находится в 16-литровом бачке на лонжероне рамы. В его заливной горловине имеется фильтр и индикатор уровня. Второй фильтр установлен на магистрали подачи масла в насос.

Давление в приводе системы опрокидывания создается шестеренчатым насосом НШ 32УК-3, установленным на коробке отбора мощности. Отбор крутящего момента на привод насоса осуществляется от шестерни промежуточного вала коробки передач. Направление разгрузки выбирается положением клапанов крана управления. Для фиксации платформы в поднятом состоянии имеется механический упор.

Управление разгрузкой ГАЗ САЗ 35071 осуществляется из кабины водителя. Для этого предназначены два рычага – одним включается отбор мощности, вторым выбирается направление разгрузки. Под установку этих рычагов в кабине используется оригинальная панель пола с вырезами.

www.syl.ru

Устройство

ГАЗ 3507 имеет уникальную конструкцию, позволяющую выполнять разгрузку с трех сторон (назад, вправо, влево). Дополнительно автомобиль комплектуется надставными бортами (задним, передним, боковыми). Подъем платформы осуществляется посредством телескопического гидроцилиндра, имеющего выдвижные звенья. Нижняя и верхняя его опоры (шаровые) находятся по центру надрамника и платформы. Сторону опрокидывания водитель может выбрать путем освобождения съемных штырей шарниров у основания платформы. При левом свале освобождаются два правых шарнира, при правом – два левых, при заднем – два передних. Самосвальный кузов пользуется спросом, поскольку имеет минимальное время разгрузки.

Передача энергии с двигателя на платформу осуществляется посредством коробки отбора мощности, которая управляется рычагом непосредственно из кабины. Сам рычаг имеет 2 фиксированных положения – «подъем» и «нейтраль». На корпусе коробки отбора мощности крепится масляный насос.

Кабина предназначена для двух человек. Построена она достаточно удобно, но по уровню комфорта существенно уступает иностранным аналогам.

ГАЗ 3507 оснащается механической коробкой передач с 4 ступенями. Данный элемент отличается повышенной надежностью. Модель унаследовала однодисковое сухое сцепление и одинарную гипоидную главную передачу. Для рулевого управления применяется пара глобоидный червяк и 3-гребневый ролик.

Сзади кабины (между рамой и кузовом) находится масляный бак. Он выполнен из тонких штампованных листов стали. Внизу имеется специальная пробка, вверху – масляный фильтр.

Комфорт управления машиной Горьковским автозаводом не всегда воспринимался в качестве приоритета. ГАЗ 3507, несмотря на улучшения, унаследовал многие проблемы предшественника. Так, гидравлического усилителя рулевого управления у базовых версий автомобиля нет, потому для поворота руля требуется прилагать повышенное усилие. Приборную панель оснастили датчиками от прежней модификации в слегка переработанной форме. Они позволяют контролировать состояние ключевых систем автомобиля. Вибрация ощущается в кабине довольно сильно, а шумоизоляция оставляет желать лучшего. Именно потому ГАЗ 3507 применяется, преимущественно, для внутригородских и пригородных перемещений. Однако иногда модель используют и для дальних перевозок. Спального места в автомобиле не предусмотрено.

Сцепного устройства в ГАЗ 3507-01 нет, потому для работы с прицепом данная модификация не предназначена.

Проблемных мест у автомобиля немало. Наиболее часто трудности возникают с металлическим кузовом. Он слабо защищен от внешнего воздействия, а при превышении нагрузки (излишний груз на ГАЗ 3507 возят довольно часто) начинает расходиться. Даже усиления в виде дополнительных швеллеров и планок на остове не помогают. Нередко протекает и гидравлика (манжеты, шланги) с гидроцилиндрами и кранами.

Однако серьезных проблем поломки ГАЗ 3507 не доставляют, поскольку запчасти на модель редко бывают в дефиците и стоят недорого. Починить оборудование несложно и быстро. Именно эта особенность автомобиля и ценится российскими потребителями. ГАЗ 3507 продолжает оставаться одним из наиболее дешевых машин-перевозчиков на отечественном рынке в своем классе.

Кабина

В кабине самосвала места предназначены для двух человек. Загрузить на себя такой самосвал мог 3.5 тонны, не смотря на то, что вес снаряженного самосвала доходил до 3 тонн 750 кг. В длину самосвал имел 6.38 м., в ширину – 2.475 м., а в высоту – 2.575 м. Колесная база его достигает 3.7 м.

Габаритные размеры

  • длина – 6470 мм;
  • ширина – 2460 мм;
  • высота – 2350 мм;
  • колесная база – 3770 мм;
  • длина платформы – 3516 мм;
  • ширина платформы – 2280 мм;
  • высота платформы – 620 мм;
  • объем кузова – 5-10 кубометров;

Способы проверки

При внешнем сходстве электрооборудования, автопроизводитель резонно предполагал возможность ошибок при самостоятельном обслуживании автомобиля, цена которых была высока. Поэтому предусмотрел автоматическую защиту элементов от случайных коротких замыканий:

  1. Цепь обмотки возбуждения генератора защищена с помощью реле защиты, а также с помощью разделительного диода;
  2. Во время работы двигателя и генератора контакты реле разомкнуты;
  3. При обрыве провода или коротком замыкании протекающий через обмотку реле ток увеличится;
  4. Встречная обмотка создаст магнитное поле, сердечник втянется и разомкнет контакты реле (см. также схему электропроводки ВАЗ 2101).


Схема контактно-транзисторной защиты

Для проверки исправности защиты необходимо:

  1. Отключить двигатель;
  2. Включить зажигание;
  3. Подсоединить воль реле-регулятора и на «массу»;
  4. Поочередно нажать на якорьки РН и Р3, замыкая их контакты.

Стрелка вольтметра при исправном реле переместится на деление «0». Если этого не произойдет, транзистор неисправен и реле-регулятор подлежит замене.

Эксплуатационные параметры транспортного средства

Проектирование грузового автомобиля осуществлялось для регионов с умеренным климатом. Практические испытания показали, что даже при повышенных нагрузках безотказный технический пробег составляет 6300 км. С экономической точки зрения, автомобиль отличается высоким пробегом между капитальным ремонтом — 255 тыс. км. Другие технические характеристики выглядят следующим образом:

  • полный вес — 8 тыс. кг;
  • мощность -125 л.с.;
  • размер дорожного просвета — 265 мм;
  • параметры колесной базы — 3770 мм;

    Габаритные размеры газ саз 3507

  • формула расположения колес — 4х2;
  • грузоподъемность — 4400 кг;
  • предельная скорость — 90 км/ч;
  • расход топлива — 19.5 л/ 100 км пути;
  • количество мест — 2;
  • разгрузка осуществляется на 3 стороны;
  • шасси — ГАЗ-33072.

Рекомендуется эксплуатировать ГАЗ САЗ 3507 на скорости до 60 км/ч. В этом случае показатель расхода топлива находится в указанном диапазоне. При соблюдении рекомендаций производителя пробег между ремонтами составляет 3600 км. При этом каждые 500 км необходим профилактический осмотр

Повышенное внимание уделяется тормозным колодкам и крепежам кузова

При обнаружении трещин или сколов необходимо сразу заменить вышедший из строя элемент. В противном случае вибрационные нагрузки спровоцируют поломку во время движения. Если неисправности избежать не удалось, рекомендуется заменять вышедший из строя элемент оригинальным.

Эксплуатационные качества

Двигатель определяет многие эксплуатационные характеристики ГАЗ-САЗ-3507. Так, обеспечивается возможность перевозки 4,125 т груза (4,325 т — с надставными бортами) на модели 3507-01 и 4,1 т — на 35072. При этом снаряженная масса первой модификации равна 3,6 т (надставные борта увеличивают ее на 200 кг), полная — 8 т. Для 35072 аналогичные параметры без надставных бортов равны 3,69 т и 7,94 т соответственно.

По теме: Видеокамера GoPro Hero LCD: отзывы владельцев, характеристики, достоинства и недостатки

Грузовик 35071 способен транспортировать 4 т, а 35072 — 3,95 т. Значения снаряженной и полной массы для первой версии составляют 3,94 и 8,09 т, а для второй — 4,08 и 8,18 т. Также отличается расход топлива. Бензиновые версии тратят на 100 км при 60 км/ч 19,6 л, а дизельные — 14 л. Максимальная скорость равна 95 км/ч для 35072-10 и 90 км/ч — для прочих модификаций ГАЗ-3507 (САЗ).

УСТРОЙСТВО

Дизайн ГАЗ 3507 изяществом не отличается, поскольку автомобиль создавался для хозяйственных целей. Большая капотная кабина, сохранившаяся с советских времен, мощный бампер, выдвинутый вперед, и круглые фары в крыльях не добавляют машине привлекательности. В техническом плане ГАЗ 3507 выглядит гораздо лучше. Для своего класса грузовик имеет сравнительно небольшие размеры, для него характерны высокая курсовая устойчивость и маневренность. Большие задние зеркала позволяют контролировать ситуацию при движении, а осветительные устройства большой мощности – эксплуатировать транспорт в темноте.

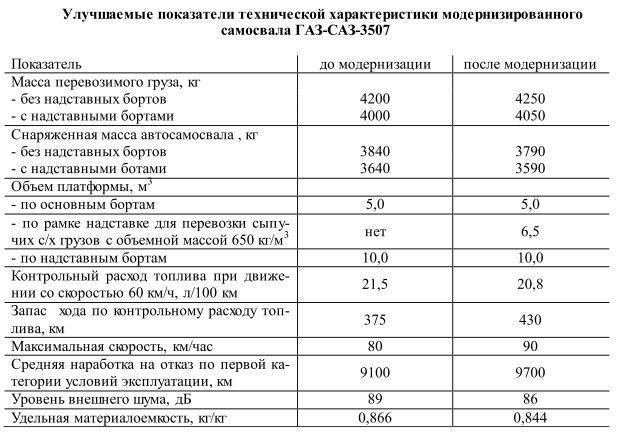

Технические характеристики

Таблица 1 Технические характеристики автомобиля-самосвала

НаименованиеМодель автомобиля-самосвала
3507-0135071
123
Модель шасси330723309
Масса перевозимого груза, кг42504000
Масса снаряженного автомобилясамосвала, кг36003940
Полная масса автомобиля-самосвала, кг80008090
Распределение нагрузки на дорогу от полной массы автомобиля-самосвала, Н (кгс):1960 (2000)5880 (6000)2060 (2100)5870 (5990)
Максимальная скорость движения автомобиля-самосвала полной массой на горизонтальном участке прямого шоссе, км/ч, не более90
Контрольный расход топлива на 100 циклов разгрузок кузова, л*3,53
Контрольный расход топлива, л/100 км, при движении с постоянной скоростью 60 км/ч, не более*19,614
Гидравлическое опрокидывающее устройствоГидроцилиндр 3507-01-8603010-03 телескопический одностороннего действия, с тремя выдвижными звеньями
Суммарный ход звеньев, мм667
Заправочная емкость гидросистемы, л16
Коробка отбора мощности (КОМ)Механическая односкоростная, совмещенная с насосом и краном управления
Привод КОМОт шестерни заднего хода промвала КП.
НасосНШ 32УК-3
Передаточное число КОМ от двигателя к насосу1,64
Кран управленияТрехклапанный, шарикового типа
Управление коробкой отбора мощности и краном управленияДвумя рычагами из кабины водителя
11,3-11,8 (115-120)
МаслобакШтампованно-сварной из тонколистовой стали. Снабжен фильтром и указателем уровня масла в заливной горловине и фильтром на сливной магистрали
  • через переднюю ось
  • через заднюю ось

Продолжение Таблицы 1

12
ПлатформаПрямобортная, металлическая, с тремя открывающимися бортами
Управление запорами боковых бортовРучное
Управление запорами заднего бортаРучное
Внутренние размеры платформы, мм:
длина3516
ширина2280
высота ( с надставными бортами)620 (1250)
8
5 (10)
Угол подъема платформы, град.:
назад50
на боковые стороны45
Время подъема груженой платформы, с15
Время опускания порожней платформы, с15

* Контрольный расход топлива служит для определения технического состояния автомобиля-самосвала и не является эксплуатационной нормой.

Двигатель

Современные модели ГАЗ 3507 собирают на шасси ГАЗ-3309. Грузовик комплектуется мотором ММЗ Д-245.7. Данный рядный 4-тактный 4-цилиндровый двигатель с газотурбинным наддувом и жидкостным охлаждением соответствует экологическим стандартам «Евро 1».

Характеристики агрегата ММЗ Д-245.7:

  • рабочий объем – 4,75 л;
  • номинальная мощность – 122,4 л.с.;
  • степень сжатия – 17.

На более ранних моделях использовался 4-тактный V-образный 8-цилиндровый мотор ЗМЗ-5231.10 с функцией рециркуляции отработанных газов и жидкостным охлаждением. Особенностями конструкции агрегата являются наличие алюминиевых блоков, ГБЦ и клапанного механизма OHV. Двигатель относится к карбюраторному типу и отвечает требованиям стандарта «Евро-2».

Параметры мотора ЗМЗ-5231.10:

  • рабочий объем – 4,67 л;
  • номинальная мощность – 124 л.с.;
  • максимальный крутящий момент – 298 Нм;
  • масса мотора – 275 кг;
  • степень сжатия – 7,6.

Двигатель работает на бензине А-76 или АИ-80. После дополнительной настройки агрегат можно использовать с топливом АИ-92. ЗМЗ-5231.10 отличается большим расходом топлива, потому Горьковский завод и решил переключиться на дизельные модификации.

Расход топлива

Расход топлива у данного автомобиля определяется степенью загруженности и скоростным режимом. На скорости 60 км/час он составляет 19,6 л/100 км, на скорости 80 км/час – 26,4 л/100 км. Емкость топливного бака равняется 105 л.

Коробка передач механическая, состоящая из четырех ступеней. ГАЗ 53 самосвал оснащался однодисковым сухим сцеплением и одинарной гипоидной главной передачей. В рулевом управлении устанавливалась пара глобоидный червяк с трехгребневым роликом. Диаметр шин составлял 20 дюймов.

Устройство

ГАЗ 3507 имеет колесную формулу 4 на 2. В основе конструкции лежит клепаная штампованная рама. В сравнении с ГАЗ 3307 она короче на 152 мм. Передняя подвеска оборудована двусторонними гидравлическими телескопическими амортизаторами. Она крепится на 4 полуэллиптических продольных рессорах. Задняя подвеска имеет схожую конструкцию, но вместо амортизаторов имеет дополнительные рессоры. В базовой версии машина комплектуется 20-дюймовыми колесами с пневматическими шинами.

Все версии ГАЗ 3507 оборудованы 5-ступенчатой механической трансмиссией с высокой надежностью. В состав КПП входит одинарная гипоидная главная передача и однодисковое сухое сцепление. Привод осуществляется на заднюю ось.

Тормозная система построена на барабанных механизмах и имеет пневмогидравлический привод. Ручной тормоз оборудован тросовым приводом.

Дизайн ГАЗ 3507 не отличается изяществом, поскольку приоритетом при создании автомобиля были показатели функциональности, а не привлекательности. В техническом плане машина имеет все необходимое. Компактные габариты делают самосвал маневренным и свободно управляемым на любой местности. Мощные осветительные приборы позволяют двигаться в темноте, а большие зеркала заднего вида обеспечивают контроль ситуации на дороге.

ГАЗ 3507 оснащается 2-дверной металлической кабиной, позаимствованной у предшественника (ГАЗ 3307). Салон рассчитан на 2 человек и оборудован отопителем (кондиционера не предусмотрено). Кресла можно регулировать по углу наклона спинки и по высоте. Все органы управления, включая рычаг управления гидроприводом корпуса, находятся в салоне перед водителем. Рулевое управление у бензиновых модификаций представлено глобоидным червяком, у дизельных версий – рулевой системой типа винт-шариковая гайка. У большинства моделей ГАЗ 3507 отсутствует гидравлический усилитель, потому поворот требует дополнительных усилий. Однако некоторые дизельные модификации комплектуются гидроусилителем. При работе в кабине ощущается вибрация и шум, потому технику применяют для внутригородских и пригородных перевозок. Для дальних маршрутов ГАЗ 3507 используются крайне редко (спальное место отсутствует).
