Подключение генератора КамАЗ: схема, как проверить устройство

Проверяем обмотку ротора

Частой неисправностью автомобильного генератора является замыкание обмоток. Это может случиться в результате резкого скачка напряжения, попадания воды, износа щеток и др. Так как проверить генератор мультиметром на предмет целостности его обмоток можно, лишь получив полный доступ к ним, потребуется демонтаж всего узла. Описывать этот процесс мы не будем, так как у разных автомобилей он отличается. До того как проверить снятый генератор на работоспособность обмотки ротора, его, естественно необходимо разобрать.

Читать дальше: Знаки пдд с пояснениями

После извлечения ротора находим на его валу контактные кольца. Их всего два. Включив мультиметр в режиме омметра, подсоединяем его щупы к этим кольцам. Прибор должен выдать сопротивление в пределах 2-5 Ом. Это нормальные показатели для исправного ротора. Более высокое сопротивление свидетельствует о плохом контакте между кольцами. В обратном случае, когда показания прибора приближаются к нулю, скорее всего, имеет место межвитковое замыкание.

Схема подключения генератора

Схема подключения генератора к бортовой сети трактора не зависит от модели оборудования.

В конструкции предусмотрены 3 или 4 выхода:

  • точка В или + применяется для коммутации положительного провода от батареи;
  • колодка М подключается к отрицательному полюсу АКБ;
  • разъем Д (используется на новых модификациях) проходит через прибор индикации зарядки и замок зажигания к положительному выходу аккумулятора;
  • штекер Ш выводится на корпус трактора (отрицательный полюс);
  • точка W встречается на части генераторов, подключается к тахометру.

Описание процесса

Генератор крепится на двигателе, затем производится регулировка натяжения ремня, после чего затягивается верхний болт фиксации. Проводка подсоединяется к выводам, расположенным на задней части агрегата, в соответствии с электрической схемой трактора. При ошибочной коммутации генератор не заработает, при повороте ключа в замке должна загореться красная лампа отсутствия зарядки. После пуска мотора индикатор автоматически отключается, указывая на корректную работу системы зарядки батареи.

Проверка обмотки

Тест обмотки производится при выключенном моторе и отсоединенных от генератора кабелях. Для тестирования необходимы контрольная лампочка и заряженный аккумулятор на 12 В. Для проверки катушек возбуждения следует подать отрицательное питание на колодку М, а положительный штекер батареи замкнуть через лампу с разъемом Ш. При исправной катушке происходит падение силы тока в цепи, лампа горит тускло.

Дополнительные тесты, позволяющие проверить обмотку статора и выпрямитель:

  1. Подать отрицательный сигнал на точку М, а положительный полюс соединить выводом В, включив в цепь контрольную лампу. При нормальном состоянии индикатор не горит, при повреждении диодов или пробое положительного выхода на корпус электрической машины лампа включится.
  2. Подать отрицательное питание на любой контакт переменного тока (перед выпрямителем), а положительный провод замкнуть на колодку В через контрольную лампочку. Если выпрямитель исправен, то лампа не включится, при пробое диодов прямой полярности — загорится.
  3. Подключить положительный вывод к разъемам переменного тока, а отрицательный соединить с выводом М. Если лампа горит, то необходима замена диодов обратной полярности. Также наблюдается замыкание между обмоткой статора и корпусом генератора.

Вопросы ТО и ремонта генераторов КАМАЗ

— Сезонное обслуживание при переводе авто на летнюю или на зимнюю эксплуатацию; — Осмотр и регулировка при регламентном ТО или при неисправности.

При сезонном обслуживании осуществляется перевод переключателя сезонной регулировки в положение «З» («Зима») или «Л» («Лето»). При наступлении холодного времени года, когда температура стабильно держится ниже 0°С, переключатель переводится в положение «З» — в этом случае регулятор выдает напряжение 28,8-30,2 В.

Повышение напряжения в холодное время компенсирует падение напряжения на полупроводниковых приборах в мороз, что гарантирует нормальное напряжение в сети. При наступлении теплого времени года, когда температура стабильно установилась выше 0°С, переключатель переводится в положение «Л» — в этом положении генератор выдает напряжение 27-28 В.

В случае ослабления ремня привода генератора (что проявляется пониженным напряжением, проскальзыванием ремня по шкиву) необходимо отрегулировать его натяжение. Для этого следует ослабить болт крепления генератора к планке натяжения, отодвинуть генератор для обеспечения нужной степени натяжения ремня, и снова затянуть болт.

При возникновении неисправностей генератора — обрывов в обмотках, механических разрушений, поломок щеточного узла, выпрямителя или регулятора — его следует ремонтировать или заменить в сборе. Зачастую ремонт бывает слишком дорог и сложен, поэтому в ряде случаев гораздо проще и дешевле поставить новый агрегат. В любом случае автомобиль нельзя оставлять без генератора, так как в этом случае его эксплуатация возможна только до момента разряда аккумулятора.

Описание устройства

— Сезонное обслуживание при переводе авто на летнюю или на зимнюю эксплуатацию;- Осмотр и регулировка при регламентном ТО или при неисправности.

Еще в этом разделе

Виды устройства

Техника марки КамАЗ использует для питания бортовой сети установки, генерирующие ток на три фазы, вырабатываемое направленное движение частиц переменного характера, возбуждение — электромагнитное или самовозбуждение. В работу изделие приводится за счёт коленчатого вала, вырабатываемый ток напряжением 27-30 В. За счёт того, что часть направленных частиц теряется при прохождении выпрямителя и регулятора, бортовая сеть получает 24 В. Схема генератора КамАЗ, конструкция, привод и др. у современных механизмов, генерирующих ток, различаются.

Конструктивно генерирующие устройства подразделяют: изделия, оснащенные блоком выпрямления, регулировка представлена в виде обособленного узла; изделия, имеющие встроенный блок выпрямления и регулировку напряжения. Современные машины укомплектованы установками, простые генераторы используются на ранних модификациях КамАЗ. Иногда классические устройства устанавливают и на новую технику, поскольку изделия дешевле по себестоимости и легко обслуживаются.

Выводы генератора КамАЗ:

По приводу generator делят: введение в действие за счет клинового ремня, действие за счёт много клиновых ремней. Классический привод установлен на первых автомобилях, а так же на машинах с силовой установкой КамАЗ-740. Ремни с несколькими клиньями применяют на грузовиках с силовой установкой Cummins, а так же на двигателях с классом Евро-2 и выше.

Сегодня рынок насыщен моделями генераторов, отличающихся конструктивно. Однако, базовыми изделиями для установки на КамАЗ считаются: Г-288, Г-273-А, Г-288Е, Г-273-В1. Первые две модели устанавливаются на грузовики с момента выпуска (1970 года). Г-288Е применяется с 1985 года, в 90-х и 2000-х машина КамАЗ использует изделие Г-273-В1. Часто встречается импортная продукция, такая как Bosch.

Как проверить и починить генератор

Большинство хозяев Тойота занимаются электрогенератором когда индикатор на панели показал разрядку батареи, и машина уже не заводится стартером. Чтобы отыскать причину, нужно провести первичную проверку:

  • Сперва надо понять, идет ли вообще питание на подзарядку АКБ. Для проверки, нужно завести мотор и при оборотах 1500 в минуту, измерить вольтметром напряжение клемм АБ. Оно должно составлять 13,8 -14,8 Вольт. Дают нагрузку (включают фары или подогрев стекол), при этом падение напряжения кратковременное с возвратом к уровню 13,5 Вольт;
  • Продолжаем искать неполадки, тестируем разъем, идущий от электрогенератора. В разных моделях Тойота (королла, премио и прочих) он будет иметь разную форму и количество клемм, но основные всегда присутствуют. Проверьте напряжение выхода S. Если оно отсутствует, появились проблемы с контролем уровня заряда, возможен перезаряд АКБ;
  • Проверьте контрольной лампочкой клемму L. Она подает сигнал на индикатор приборной панели. Просто замкнув контрольку на L и на корпус, должно получиться свечение в половину силы, иначе, у вас перегорела лампочка на панели;
  • Проверяем напряжения выхода IG, отвечающего за возбуждение обмоток агрегата. Если напряжения нет, это показывает на неполадку;
  • Проверьте клемму «+», если напряжение отсутствует, это значит, что аппарат пашет в холостую;

Если первичная проверка не выявила неполадок, переходят к снятию и разборке (частично) блока агрегата, при этом с него снимается реле-регулятор, щетки и мост диодный:

Внимательно осмотрите состояние щеток и контактов узла, в котором щетки находятся

Обратите внимание на целостность проводки; Проверьте исправность диодов моста в порядке от плюса к минусу и обратно; Измерьте сопротивление роторной обмотки, оно в границах 2,5-4 Ом. Когда сопротивление получается ниже номинала, совместно с обмоткой меняют и реле-регулятор, так как оно портится при возрастании тока; Обмотки статорные следует проверить на наличие замыкания

Используют для этого лампу 220 Вольт с питанием от розетки;

Замена и ремонт генератора на КАМАЗ

Подготовительный этап:

  • набор инструментов, ключей, головок, воротков;
  • «краб» для проверки степени натяжения приводных ремней;
  • монтажная лопатка;
  • отвертка с плоским и крестообразным наконечником.

Пошаговая инструкция по замене источника напряжения:

  1. Фиксируем транспортное средство на ровной платформе.
  2. Выжимаем стояночный тормоз.
  3. Выключаем зажигание.
  4. Отключаем клеммы с аккумулятора.
  5. Опрокидываем кабину, стопорим ее фиксаторами.
  6. Отключаем «+» и «-» от генераторной установки.
  7. На 2 – 3 оборота выворачиваем стяжной болт кронштейна опоры.
  8. Опускаем ГУ вниз, выводим ремни приводных механизмов с канавок.
  9. Отворачиваем шпильки, выворачиваем стяжной болт.
  10. Извлекаем ГУ со штатного места.

Далее проводим комплексную профилактику оборудования, очищаем составные элементы от грязи, пыли, продуваем потоком сжатого воздуха, просушиваем.

Заменяем изношенные элементы новыми по мере необходимости и обнаружения дефектных. Генератор подлежит замене в сборе, если в его корпусе выявлены трещины, сколы, надломы.

Как подключить генератор к Toyota?

Чтобы подключить электрогенератор в Тойота Марк 2, надо совместить выводы от него с соответствующими клеммами на разъеме (буквенными обозначениями). В разных моделях форма разъема может быть круглой, квадратной или овальной. Кроме того, может быть отличие в количестве контактов

Это не важно, главное непременно совместить S, L и IG, для правильной работы. Лучше приобретать запчасть с соответствующей формой разъема, чтобы не пришлось менять его или переделывать соединение

Как выявить нужные контакты разъема без маркировки:

  • Для этого используйте 5 ваттный контроллер, один его контакт замкните на массу, другой на клемму разъема;
  • Даже с выключенным зажиганием лампочка загорается при замыкании на контакт S;
  • При замыкании на L, при включенном зажигании, должна засветиться лампа АКБ на приборной панели;
  • При замыкании на контакт IG, индикатор контролера горить с включенным зажиганием, и гаснет с выключенным;

Описание устройства

Генераторная установка является одним из основных узлов авто. Она обеспечивает питанием однопроводную электрическую схему автомобиля во время работы двигателя. В ее конструкцию входит генератор и регулятор напряжения (автор видео — yuriy s).

Расположен агрегат в верхней части мотора спереди. Его удерживают 3 лапы. Две из них крепят устройство к кронштейну, третья лапа служит креплением к натяжной планке. Приводится в действие через клиновые ремни. Они должны иметь расчетное напряжение, иначе устройство не будет эффективно работать. Поэтому на КАМАЗах устанавливают два ремня.

Система электроснабжения автомобиля КамАЗ-43118

Эту систему, пожалуй, можно считать главной в автомобиле, благодаря этой системе в грузовике происходит питание электроэнергией при работающем силовом агрегате. Общая схема системы электроснабжения представлена ниже:

На рисунке цифрами обозначены:

  1. реле отключения обмотки возбуждения генератора;
  2. генератор;
  3. блок предохранителей;
  4. реле стартера;
  5. стартер;
  6. аккумуляторные батареи;
  7. выключатель массы;
  8. кнопка дистанционного выключателя массы аккумуляторных батарей;
  9. реле электродвигателей отопителя;
  10. амперметр;
  11. предохранители 13.3722 (7.5 А);
  12. предохранитель ПР310 (10 А);
  13. выключатель приборов и стартера;

I. к термореле ЭФУ

Краткие пояснения к схеме:

Источниками энергии для этой системы являются генератор(2) и два соединённых последовательно аккумулятора (6). Минусовая клемма аккумуляторных батарей, как и во всех машинах, подсоединена к корпусу. Но, в отличие от легковушек, на КамАЗе он подключается через специальный выключатель массы (7), имеющий дистанционное управление.

Под номером 1 на схеме показано реле отключения обмотки возбуждения генератора. Это реле должно разрывать цепь, когда работает электрофакельное устройство (ЭФУ), отвечающее за пуск двигателя в холодное время года.

При работающем моторе и при включенном зажигании (блок зажигания обозначен на схеме цифрой 13) размыкается цепь, ведущая к кнопке дистанционного выключателя массы аккумуляторных батарей (8). Это сделано для того, чтобы случайно или в результате неисправности двигатель самопроизвольно не глушился.

Следующей рассмотрим схему световой сигнализации:

Генератор от КАМАЗа схема подключения

Правильное подключение генератора «КАМАЗ» Евро 2. Connect generator «KAMAZ» Euro 2.

Ремонт генератора Г 273 Камаз,МАЗ …

КамаЗ работа генератора.

Тракторный генератор.Как подключить тахометр.

принцип работы генератора

Полезный совет от автоэлектрика. Как подключить автомагнитолу, без последующих проблем.

Проверка генератора Г 288(г287) КАМАЗ,УРАЛ,КРАЗ с встроенным реле-регулятором

Установка генератора от Москвич на трактор т 25

Установка амперметра на ВАЗ 2106

КамаЗ разбираем генератор часть 3 (проверка шоколадки )

Также смотрите:

  • Искрогаситель на КАМАЗ урал
  • KAMAZ мы uaz
  • Колонна российских КАМАЗов
  • Почему КАМАЗ выпускает воздух
  • Конструкция амортизатора КАМАЗ
  • Тройник КАМАЗ энергоаккумулятора
  • КАМАЗ 6520 отзывы 2013 рестайлинг
  • Звук КАМАЗа 6460
  • Схема камеры сгорания КАМАЗа
  • Как улучшить КАМАЗ 53212
  • Установка выжимного подшипника КАМАЗ однодискового сцепления
  • Замок кабины КАМАЗ 6520
  • Радиатор охлаждения КАМАЗ 65115 cummins
  • Тягач КАМАЗ 6460 вес
  • Жгут по двигателю КАМАЗ

Главная » Новое » Генератор от КАМАЗа схема подключения kamaz136.ru

Электросхема световой оповестительной сигнализации

Эта система управляет задними стопами и указателями поворотов. Она служит для оповещения других участников движения о маневрах, которые совершает грузовик. Общая схема этой системы представлена на рисунке ниже:

Цифрами на схеме обозначены:

  1. фонарь левый;
  2. фонарь правый;
  3. реле указателей поворота и аварийной сигнализации;
  4. предохранитель ПР 119 (6 А);
  5. переключатель света;
  6. предохранитель 13.3722 (7,5 А);
  7. предохранитель ПР 310 (10 А);
  8. выключатель аварийной световой сигнализации;
  9. указатель поворота правый
  10. указатель поворота левый;
  11. фонарь задний левый
  12. фонарь задний правый;
  13. выключатель сигналов торможения;
  14. выключатель электромагнитного клапана прицепа;
  15. реле сигналов торможения;
  16. сигнал звуковой (зуммер);
  17. 18, 19 — выключатели сигнализаторов падения давления в ресиверах пневмопривода тормозных механизмов;
  1. выключатель сигнализатора стояночной тормозной системы;
  2. реле-прерыватель сигнализатора включения стояночной тормозной системы;
  3. выключатель света заднего хода;
  4. фонарь заднего хода;
  5. розетка прицепа 24 В;
  6. выключатель сигнализатора блокировки межосевого дифференциала;
  7. 27, 28 — блоки сигнализаторов;
  1. выключатель сигнализатора засоренности масляного фильтра;

I. к выключателю приборов и стартера;

II. к указателю температуры охлаждающей жидкости;

III. к тахометру;

IV. к спидометру.

  • Система аварийной световой сигнализации;
  • Указателей торможения (стопов);
  • Указателей поворота
  • Контрольные лампы включения указателей поворота автомобиля и прицепа;
  • Контрольные лампы блокировки межосевого дифференциала,
  • Стояночной тормозной системы;
  • Падения давления воздуха в контурах пневмопривода тормозных механизмов;
  • Блоки контрольных ламп,

Кроме этого в систему входят разнообразные переключатели и реле.

Краткие пояснения к схеме. Под цифрой 8 скрывается всем хорошо известная «аварийка». То есть этот выключатель включает сразу все указатели поворотов.

Сами поворотники, в штатном режиме, включаются комбинированным переключателем света, помеченным на схеме цифрой 5. Их прерывистое свечение обеспечивает специальное реле (3).

Саму работу указателей поворотов водитель наблюдает благодаря сигнальным лампам (26), при этом машина и прицеп имеют разные сигнальные лампы.

Сигнал о торможении на стопы поступает от пневмоэлектрического датчика (13). Сигнал от него идёт через промежуточное реле (15), а потом уже на лампы стопов

Обращаю ваше внимание на то, что цепь стопов включена через амперметр, и не связана выключателем приборов и стартера. Это сделано для того, чтобы стопы загорались даже тогда, когда зажигание выключено.. Необходимо знать, что сигнализация торможения включается даже тогда, когда включается стояночный тормоз — ручник

За включение стопов, при включении ручника, отвечает датчик, помеченный на схеме цифрой 20. При включении стояночного тормоза стопы горят прерывистым светом. Такую работу обеспечивает реле-прерыватель (21).

Необходимо знать, что сигнализация торможения включается даже тогда, когда включается стояночный тормоз — ручник. За включение стопов, при включении ручника, отвечает датчик, помеченный на схеме цифрой 20. При включении стояночного тормоза стопы горят прерывистым светом. Такую работу обеспечивает реле-прерыватель (21).

Как проверить автомобильный генератор

Описание способов проверки автомобильного генератора: визуальный осмотр, проверка, диагностика щеток и реле, признаки поломки устройства. Видео про генератор автомобиля.

В конструкции современного автомобиля все узлы и агрегаты можно отнести к главным и второстепенным. Если отказ второстепенной системы – например, обогрева сидений, не повлияет на безопасность и продуктивность авто, то поломка генератора приведет к быстрому разряду даже новой АКБ и отказу всего электрооборудования.

Автомобильный генератор преобразует механическую энергию от коленвала в электричество, заряжает АКБ во время движения, обеспечивает питанием все бортовые системы. В большинстве случаев водители начинают проверять работоспособность электромотора, когда наблюдается быстрый разряд АКБ.

Планово диагностику генератора проводят 1 раз в год, поскольку все комплектующие мотора имеют свой срок эксплуатации и ограниченный ресурс.

Руководство по подключению

Чтобы обеспечить энергопотребители питанием, на авто устанавливается генератор, КАМАЗ может быть оборудован генератором, который отвечает требованиям. В статье дается описание устройства, приводятся тех.характеристики, возможные неполадки, а также способы их устранения.

Описание устройства

Для успешного подключения генераторной установки необходима схема подключения.

Электрическая схема подключения

Кроме того, для правильной работы установки, нужно строго соблюдать ее подключение согласно схеме выводов:

  • к выводу « » подключается аккумулятор и нагрузка;
  • к выводу «-» необходимо подключить массу автомобиля;
  • вывод «В» или «Ш» предназначен, чтобы подключиться выключателю приборов и стартера.
  • вывод «W» или «~» — это вывод фазы, которому подключаются тахометр и реле, блокирующее стартер;
  • вывод « D» или «Д» от дополнительных диодов для подсоединения контрольной лампочки.

Цена вопроса

1. Bosch для КАМАЗа (цена — от 18 990 руб.)

2. Г-288-О (цена — от 3 795 руб.)

3. Г-273 (цена — от 2 000 руб.)

Электрооборудование КАМАЗ

Ремонт генератора Г 273 Камаз,МАЗ …

Проверка генератора Г 288(г287) КАМАЗ,УРАЛ,КРАЗ с встроенным реле-регулятором

КамаЗ работа генератора.

Автоэлектрика. Читаем электросхему автомобиля. Часть 1.

3. Система зарядки — 2

Проводка на КАМАЗе. Меняем на новую. Часть 1.

проверка реле поворотов РС950 951

Как читать схему проводки автомобиля

Как правильно подключать генератор JnD Alternators!!!

ЭЛЕКТРООБОРУДОВАНИЕ АВТОМОБИЛЯ.

Проводка на КАМАЗе. Часть 2. В кабине.

Ремонт Камаза 2

Ремонт Камаза

КамаЗ разбираем генератор часть 3 (проверка шоколадки )

Провода генератора КАМАЗ

Кнопка массы на автомобиль камаз

Ремонт генератора 3122.3771 Камаз,МАЗ…

Генератор КАМАЗ Евро2, Генератор Г4001.3771

Продолжение, начало смотрим здесь.

  1. Рис. 1. Аккумуляторная батарея 6СТ190ТРН: 1 — полюсные выводы; 2 — болт крепящий защитный кожух; 3 — пробки аккумулятора; 4 — перемычки меду банками; 5 — крышка аккумулятора; 6 — полублок; 7 — предохранительный  щиток; 8 — крышка аккумуляторная; 9 — термовыключатель; 10. 12 — положительный и отрицательный электроды; 11 — сепаратор; 13 — вставная призма; 14 — ЭНА100 — электронагреватель; 15 — ручка; 16 — защитная крышка панели коммутации; 17 — выводы разъёма электронагревателя ЭНА100; 18 — вывод разъёма температурного реле; 19 — защитный кожух.

Рис.1 — Строение аккумуляторной батареи на Камазах — 6СТ190ТРН

Рис. 2. Генератор Г288Е: 1 — обмотка возбуждения; 2 — втулка ротора; 3 — выпрямительный блок БПВ7-100; 4 — контактные кольца; 5 — крышка со стороны колец; б — вал ротора; 7 — шарикоподшипник; 8 — крышка шарикоподшипника; 9 — графитовые щетки с пружинами; 10 — крышка щеткодержателя; 11 — щеткодержатель; 12 — обмотка статора; 13 — полюсный наконечник; 14 — пакет железа статора; 15 — крышка со стороны привода; 16 — вентилятор ; 17 — шкив; 18 — винт плюсового вывода. 19 — штекерный разъем “Ш”; 20 — вывод фазы; 21 — винт “массы”

Рис.2 строение генератора Г288Е на Камазе

Технические характеристики генератора Г288Номинальное напряженке. В……………….28Ток нагрузки максимальный/номинальный, А………………….   40/36Максимальная мощность, Вт………………1100Частота вращения ротора, мин     при достижении:номинального напряжения и отсутствии нагрузки……1100номинальных значений напряжения и тока нагрузки    …. 2600Масса генератора без шкива, ki……………..   10Совместная работа…………………    с реле-регулятором 11.3702

Рис. 3. Проверка   исправности генератора: а   — подключение омметра к выводам фазных обмоток статора; б — подключение контрольной лампы к диодам выпрямительного блока.

Рис.3 — Способы проверки исправности генератора

Сопротивление между катушками должно быть 16,7 Ом (рис. а)Проверку лампой (1 ВТ, 24 В) и источником питания (не более 28 В) проводить меняя полярность. Лампа должна гореть только в одном случае. Если лампа горит в обоих случаях, значит пробит диод. Если не горит совсем — обрыв в цепи диода (рис. б).

Рис. 4. Электрическая принципиальная схема генераторной установки переменного тока: а — генератор Г288 с реле-регулятором 11.3702; б — генератор Г273В с реле-регулятором Я120; 1 — резистор; 2 — реле-регулятор Я120М; 3 — резистор сезонной регулировки

Рис.4 — Электрическая принципиальная схема генераторной установки переменного тока

Ремонт генератора Г 273В1 Камаз

Схема подключения генератора калугатрансмаш Г4-Т230 4 кВт 3000 об.мин

Камаз. Ремонт.

Кабина бортового КАМАЗ 5320, оранжевый

Воздухораспределитель прицепа КамАЗ

Техническое обслуживание реле-регулятора РР362Б

При температуре окружающего воздуха около 5º C, винт сезонной регулировки переводят в режим «лето» и оставляют его в данном положении для эксплуатации трактора МТЗ 82 в весенний, летний и осенний периоды. При отрицательной температуре воздуха, переключатель устанавливают в положение «зима».

Запрещается заводить двигатель при отключенном проводе, соединяющий положительные клеммы генератора и реле-регулятора, так как это может вызвать опасное для выпрямителя повышение напряжения. Нельзя соединять изолированные клеммы генератора и реле-регулятора с массой.

Рекомендуется раз в сезон проверять реле-регулятор на тракторе или стенде. Для проверки вам понадобятся: амперметр постоянного тока; вольтметр; тахометр; нагрузочный реостат на ток не ниже 25А. Проверка осуществляется при включенном аккумуляторе. Подсоедините вольтметр к клемме В реле-регулятора и «массе». Заведите двигатель. Установите номинальную частоту вращения и прогрейте его в течении 10-15 минут. После чего, включив фары, измерьте напряжение, которое должно составлять 13,2-14, В при установленном переключателе в положение «лето» и 14,0-15,2 В, когда переключатель находится в режиме «зима». Если измеренное напряжение не подходит под данные значения — необходимо отрегулировать реле-регулятор. Регулировка заключается в увеличении натяжения пружины регулятора РН и, наоборот, в ослаблении ее натяжении, когда необходимо его снизить. Во время регулировке рекомендуется использовать специальную вилку, в прорезь которой входит угольник крепления пружины или соответствующими плоскогубцами. Помните, что детали электромагнитных реле находятся под напряжением относительно корпуса реле-регулятора, поэтому случайное касание плоскогубцами к корпусу вызовет короткое замыкание, которое может повредить реле-регулятор.

Неисправности и ремонт

Ремонт генераторной установки необходим в следующих случаях:

  1. Амперметр выдает показания разрядного тока при минимальных оборотах коленвала. В этом случае рекомендуется отрегулировать натяжение ремня приводного типа, осмотреть кольца и протереть их тканью, смоченной в керосине или бензине. Также следует проверить высоту щеток. Она не должна превышать 1 см.
  2. Пробой в корпусе выпрямительного блока. В этом случае нужно заменить блок на новый.
  3. Если произошло короткое замыкание в роторе, необходимо заменить роторный механизм.
  4. В случае плохого контакта в цепи возбуждения или при проскальзывании ремней нужно прочистить держатель щеток, проверить их размер и состояние. Также следует осмотреть ремни и заменить их (при наличии повреждений).
  5. Колебание тока нагрузки. Необходимо прочистить держатель щеток, осмотреть пружинные механизмы, отрегулировать натяжение ремней и крепление генераторной установки автомобиля.
  6. Слишком высокие показатели зарядного тока. В этом случае нужно устранить короткое замыкание в цепи или заменить регулятор.
  7. Повышенный уровень шума во время работы. Следует подтянуть гайки шкива и заменить подшипник. Нужно осмотреть весь механизм и выпрямить погнутые места.
  8. Перегрев подшипника. Осмотреть ремень вентилятора; в случае необходимости отрегулировать его натяжение.

Как проверить

Проверка генераторной установки:

  1. При помощи омметра замерить сопротивление обмотки возбуждения механизма.
  2. Если результаты не соответствуют диапазону от 5 до 10 Ом, проверить обмотку на наличие обрыва.
  3. Один щуп омметра подключить к контактному кольцу статора, а второй — к корпусу статора. Проверить сопротивление изоляции генератора и роторного механизма.
  4. Переключить омметр в режим проверки диодов.
  5. Подсоединить положительный контакт измерительного прибора к центральной шине.
  6. Отрицательную клемму подсоединить к выводу проверяемого диода.
  7. Поменять местами положение клемм. Показатели должны стремиться к нулю.
  8. Осмотреть щетки. Они не должны выступать из держателя более чем на 0,5 см.
  9. Подключить положительную клемму к выводу устройства, а отрицательную — к массе вывода.
  10. Подключить контрольный прибор к щеткам.
  11. Подать напряжение (13 В). В это время контрольный прибор должен загореться. При увеличении напряжения до 15 В прибор должен гаснуть.

Как заменить ремень

Если во время работы слышен свист, посторонний шум, это значит, что ременные детали нуждаются в замене; ремень или ремни меняют следующим образом:

  1. Транспортное средство устанавливают на специальную платформу.
  2. Заглушают мотор, дают двигателю остыть.
  3. Отсоединяют отрицательный вывод от клеммы аккумуляторной батареи.
  4. При помощи специального оборудования ослабляют натяжение привода генераторной установки.
  5. Ослабляют натяжение крепежного болта и демонтируют износившийся ремень.
  6. Устанавливают новые ремни.
  7. Вращая крепежный болт, устанавливают необходимое натяжение.
  8. Затягивают все болты и гайки. Прогиб при нажатии на правильно натянутый ремень должен находиться в диапазоне от 0,6 до 1 см.
  9. Установливают требуемое натяжение привода генератора в соответствии с руководством пользователя.
  10. Установливают на место отрицательный вывод от клеммы аккумуляторной батареи.
  11. Заводят двигатель и проверяют работу новых ремней.

Как снять

Для проведения этой процедуры потребуются следующие инструменты:

  • ключи;
  • отвертка;
  • специальное съемное оборудование.

Для того чтобы снять генератор Евро-3, нужно:

  1. Отвернуть крепежные болты механизма держателя щеток.
  2. Демонтировать щеткодержатель.
  3. Отвернуть крепежные винты крышки шарикоподшипника.
  4. Убрать крышку со стороны колец контактного типа вместе со статором.
  5. Отсоединить фазные выводы обмотки возбуждения от выводов блока выпрямителей.
  6. Снять статор.
  7. Отвернуть гайки крепления шкива и демонтировать его.
  8. Снять вентилятор, сегментную шпонку и втулку.
  9. При помощи специализированного оборудования снять крышку со стороны привода вместе с шарикоподшипником и вентилятором.
  10. Вытащить генераторную установку из транспортного средства.

5.

5 Характеристика Значения Направление вращения правое (со стороны привода) Номинальное напряжение, V 28 Частота вращения, min -1 при токе нагрузки 10 А 1550 при токе нагрузки 20 А 2100 Максимальная сила тока отдачи, А 28 Сила тока возбуждения, А, не более 3.4 Сила давления щеточных пружин, N 1.86…2.45 Обмотка статора Марка провода ПЭТВ Количество фаз обмотки 3 Количество катушек в каждой фазе 6 Количество витков в катушке 20 Фазное сопротивление при температуре +20’С, R 0,34…0,36 Обмотка ротора Марка провода ПЭТВ Количество витков 1200 Сопротивление обмотки при температуре+20’С, Ω 16…17 Выпрямительный блок Тип БПВЧ-45 Максимальное обратное напряжение, V 150 Сила максимального выпрямительного тока, А 45 Падение напряжения, V, не более 0,7 Сила тока, при которой измеряется падение напряжения, А 10 5

Электрическая схема запуска двигателя

Пусковая установка предназначена для запуска двигателя и обеспечения его стабильной работы в рабочем режиме.

Система запуска состоит из следующих элементов:

  • стартер типа СТ-142Б;
  • реле стартера;
  • выключатель стартера и приборов;
  • реле блокировки;
  • дублирующий выключатель стартера;
  • розетка внешнего пуска.

Стартер СТ-142Б автомобиля КамАЗ

Стартером является электрический двигатель постоянного тока. Устройство служит для преобразования электрической энергии от источника тока в механическую энергию вращения коленчатого вала.

Устройство выполнено в герметичном корпусе и обладает последовательным возбуждением. Агрегат оснащен электромагнитным реле. С помощью электромагнитного реле шестерня стартера входит в зацепление с венцом маховика. Запуск и работа стартера сопровождается миганием контрольной лампы.

Первым приводом электродвигателя является храповый механизм. Храповик обладает свободным ходом. Вторым приводом служит масса двигателя.

Номинальное напряжение стартера типа СТ-1425 составляет 24 В. Номинальная мощность не превышает 7,7 кВт. Передаточное число установки «двигатель-стартер» имеет показатель 11,3.

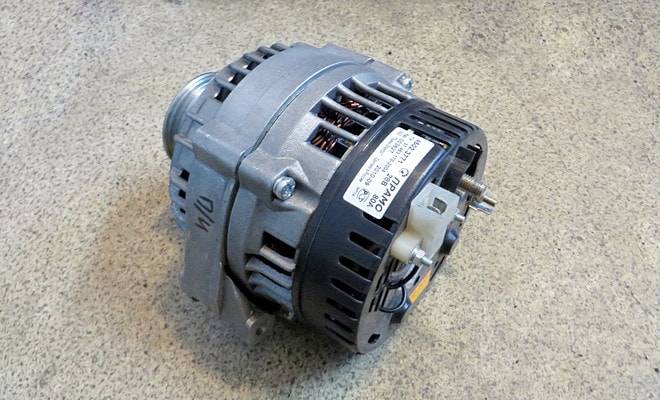

Генератор автомобиля КамАЗ

Генератор представляет собой агрегат для преобразования механической энергии вращения коленчатого вала в электричество.

Генератор состоит из неподвижной части – статора и вращающегося элемента – ротора. Статор состоит из набора металлических пластин с обмотками из меди. Медные обмотки сдвинуты на 120° относительно друг друга.

Ротор имеет вид стального вала с рифлёной поверхностью. На вал запрессованы два магнитопровода. Между ними установлена медная обмотка возбуждения.

При подаче электроэнергии от источника питания в обмотках генератора возникают магнитные потоки. Каждый поток имеет противоположное направление. Пересечение разнонаправленных потоков приводит к образованию электроэнергии. Через щеточные выводы образуемая электроэнергия поступает к потребителям.

Электрическая схема грузового автомобиля КамАЗ имеет сложную конструкцию. Она состоит из многочисленных реле, датчиков, выключателей и контрольных ламп. Знание базовых принципов работы каждого элемента является обязанностью каждого водителя транспортного средства.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
