Гусеничный кран МКГ 25 БР

Аренда крана на гусеничном ходу МКГ-25 до 40 тонн в Санкт-Петербурге

Кран МКГ-25БР — самоходный стреловой монтажный полноповоротный дизель-электрический гусеничный кран, который с успехом применяется в сфере монтажных, строительных и погрузочных работ. Благодаря своей надежности и широкому спектру работ, кран принимает участие на всем этапе строительства и монтажа.

Технические характеристики крана МКГ — 25 БР

• Максимальная грузоподъёмность главного подъема — 25 тонн
• Максимальная грузоподъёмность вспомогательного подъема — 5 тонн
• Максимальная высота подъема — 47 м
• Максимальный вылет — 21,5 м
• Максимальная длинна стрелы — 33,5 м
• жесткий гусек — 5 м
• маневровый гусек — 10, 15, 20 м
• Масса крана — 38,9 — 40,1 тонна (в зависимости от исполнения)
• Давление на грунт (при работе) — 0,1 МПа
• Ширина ходовой части — 4300 мм
• Мощность электростанции — 60 кВт
• Сеть — 380 В, 50 Гц

МКГ-25БР оснащен системой безопасности, которая не позволяет нагружать кран сверх меры, тем самым увеличивая срок эксплуатации и предотвращая риски непредвиденных поломок, включая повреждения в стесненном пространстве.

Отдел главного механика

(аренда грузоподъемной техники)

+7-921-933-47-79

Кран неприхотлив и способен адаптироваться в различных поясах. К тому же, для выполнения работ он не требует специально подготовленной площадки и способен устойчиво передвигаться с грузом в различных условиях, развивая скорость до 0,8 км/ч.

Питание крана может поступать как от внешнего источника электросети, тем самым обеспечивая экономичность и относительную бесшумность, важную в городских условиях, так и от собственной дизель-генераторной установки мощностью 60 кВт.

Кабина машиниста теплоизолирована и защищена от внешних шумов, мешающих оператору сосредоточиться на выполнении работ. Управление стандартное и знакомо большинству машинистов, имеющих дело с подобными кранами.

Услуги гусеничного крана МКГ-25:

• Грузоподъемность. Максимальная грузоподъемность крана МКГ равняется 25 тоннам.
• Габариты. Транспортные габариты ходового устройства без стрелкового оборудования составляют 5450 мм длины, 3200/4300 мм ширины, 3825 мм высоты и 700 мм ширины трака с учетом 400-милиметрового клиренса. Неудивительно, что при таких размерах, рабочая масса крана с основной стрелой равна 40 тоннам. Поэтому гусеничный кран способен передвигаться лишь со скоростью, не превышающей 1,1 км/ч с наибольшим углом подъема в 15 градусов.
• Стреловое оборудование. Длина основной стрелы крана составляет 13,5 метров и способна увеличиваться до 33,5 метров путем подсоединения решетчатых вставок. Наименьший вылет стрелы равняется 4,2 метрам, наибольший с учетом основной и удлиненной стрелы — 21,5 м.Максимальная высота подъема колеблется в пределах 13,5 — 33/ 47 метров. Наибольшая скорость подъема груза составляет 7,3 м/мин, в то время как наименьшая равна 0,4 м/мин. Аналогичные показатели и у другой рабочей операции, связанной с опусканием груза; у максимальной — 7 м/мин, у минимальной все те же 0,4 м/мин, при этом средняя скорость составляет 3,5 м/мин.
• Поворотная платформа. Подвижная платформа, вращающаяся на 360 градусов, снимает все обвинения в неуклюжести и неповоротливости крана. Частота вращения платформы не такая большая: от 0,3 до 1 об/мин.
• Электрооборудование. Установленный двигательД-108-1 мощностью 108 л.с и 1070 об/мин является модернизацией двигателя КМД-100 и отличается экономичным рабочим процессом. На борту расположен генератор мощностью 52 кВт, который отвечает за питание крана, а также существует возможность работы от внешней сети 380 Вт.

На нашем сайте Вы легко сможете найти условия аренды крана МКГС-100.

ssk26.ru

Описание

История

Все основные узлы крана МКГ-25

, кроме ходового устройства унифицированы с краном на пневмоколёсном ходуМКП-25 , который выпускалсяКуйбышевским механическим заводом № 1 и отличался пониженной грузоподъёмностью на вспомогательном подъёме до 3 .

Краны МКГ-25БС

были предназначены: в стреловом исполнении — для выполнения монтажных работ на строительстве промышленных объектов, а в башенно-стреловом применялись при монтаже длинномерных (до 12) железобетонных плит и надшахтных копров каменноугольных шахт. Первая партия этих кранов была выпущена в первом квартале 1968 года наДнепропетровском заводе металлоконструкций № 2 .

Описание МКГ-25БР

Кран предназначен для монтажных, погрузочно-разгрузочных работ, а также применяется в мостостроении, а также применялся в энергетическом строительстве . Кран является модификацией крана МКГ-25

. Выпускался на Чебаркульском ремонтно-механическом заводе .

Ходовая часть

Для устойчивости в поперечном направлении в некоторых моделях применяют раздвижные тележки. Основная часть представляет собой неповоротную раму, которая опирается на две гусеничные тележки с приводом. Гусеницы состоят из многочисленных звеньев и имеют большую площадь опоры на грунт, что обеспечивает низкое давление, всего около 0,1 МПа.

Вместо механического привода сегодня на современных кранах ставят гидравлический. И такие модели пользуются хорошим спросом. В них работает два насоса. Это позволяет одновременно выполнять любые операции, например, подъем и поворот, движение без падения давления в гидросистеме. Любые операции на таких кранах выполняются точно и плавно. Это обеспечивается за счет пропорциональных распределителей в гидравлическом управлении. На кранах с гидравликой крановщику не нужно прилагать больших усилий для управления.

Одни из последних моделей гусеничных кранов на российском рынке оснащены телескопической стрелой. Такая стрела даёт ряд преимуществ. Нужная длина достигается не за счет монтажа дополнительных вставок, а просто за счет выдвижения стрелы. Также появляется возможность переноса груза в дополнительной плоскости.

Ещё недавно телескопические стрелы имели почти на 50% меньше грузоподъёмность, чем решетчатые. Но сегодня в телескопических стрелах стали применять овоидный профиль, что уже повысило их грузоподъемность и продолжает повышать за счет новых технических решений.

Причем стоимость кранов с решетчатой и телескопической стрелой примерно одинакова, а иногда телескопический вариант даже дешевле.

В Европе гусеничные краны с телескопической стрелой распространены уже очень широко.

Ходовая часть

Для ходового элемента МКГ-25 характерной особенностью является возможность раздвигать гусеницы. Такая делать обеспечивает устойчивость при работе с тяжёлыми грузами. При перевозке гусеницы можно сдвинуть, что повышает мобильность машины в несколько раз, а габаритный размер транспортировки составляет чуть более трёх метров. Удобный механизм даёт возможность тратить минимум времени при монтаже самого крана на месте предстоящих работ.

Гусеничный ход крана спроектирован так, что он может самостоятельно заехать на горизонтальный настил или транспортировочную платформу.

МКГ-25 обладает компактной длиной стрелы. Такой размер позволяет работать с грузом в закрытом помещении с высотой потолков всего 8 метров.

Описание конструкции

Ходовая часть

Особенностью конструкции МКГ-25БР является применение раздвижного гусеничного устройства. Ширина колеи меняется от 2575 мм до 3675 мм. Гусеничные тележки раздвигаются поочерёдно путём затормаживания одной и включением механизма передвижения другой. Колея крана сужается в обратной последовательности.

Ходовая рама представляет собой сварную конструкцию и опирается на две рамные гусеничные тележки многоопорной конструкции с многоопорным приводом. Ходовая рама и гусеничные тележки крана соединяются при помощи двух шарнирных балок, что позволяет крану при транспортировке вписываться в установленные габариты, а при работе — увеличивать площадь опоры и повышать устойчивость против запрокидывания.

Поворотная платформа

Поворотная платформа крана опирается на ходовую раму при помощи двухрядного шарикового опорно-поворотного устройства с зубчатым венцом наружного зацепления. На платформе в размещаются основные рабочие механизмы крана: лебёдки подъёма стрелы, а также главного и вспомогательного подъёма груза; дизель-электростанция, расположенная в машинном отделении.

Кабина машиниста

Кабина машиниста находится на поворотной платформе крана. Отгорожена от машинного отделения, утеплена, оборудована вентиляцией и обогревом. Управление всеми двигателями крана осуществляется при помощи контроллерной и кнопочной систем управления: управление стрелой и подъёмными механизмами осуществляется при помощи переключателей, остальные механизмы — при помощи контроллеров.

Стреловое оборудование

Длина основной стрелы крана составляет 13,5м. Для монтажных работ на больших высотах стрела крана наращивается при помощи вставок-секций длиной по 5м (до четырёх). Длина стрелы может составлять: от 13,5м до 33,5м. Дополнительно оголовок каждой стрелы может дооснащаться пятиметровым неподвижным гуськом, на конец которого запасовывается крюковая обойма вспомогательного подъёма грузоподъёмностью 5т. Также на кран может быть установлен гусёк длиной 2,1м.

Башенное-стреловое оборудование

В случае необходимости на кран вместо стандартного стрелового, может быть установлено башенно-стреловое оборудование. Высота башни от пола поворотной платформы может составлять от 18,5м до 28,5м с управляемым гуськом длиной от 10м до 20м.

Электрооборудование

В качестве электропривода на кране применяются асинхронные крановые двигатели. Для питания электродвигателей привода и аппаратуры установлена автономная дизель-электростанция типа ДУ-50. Также кран может питаться от внешней сети напряжением 380В.

Механизм основного подъёма имеет три скорости подъёма (опускания) за счёт применения двух электродвигателей, которые соединены цилиндрическим несимметричным дифференциалом.

Минимальная (посадочная) скорость груза достигается включением микропривода от малого электродвигателя с короткозамкнутым ротором. Промежуточная (вторая) скорость опускания достигается при одновременной работе двух двигателей, при этом главный из них подтормаживается электрогидравлическим тормозом типа ТКТГ-300. Максимальная (третья) скорость достигается при работе двух двигателей на их естественных характеристиках.

При включении одного малого двигателя достигается малая скорость. Для увеличения скорости подключают в работу главный электродвигатель с фазовым ротором, который регулируется подключением ступеней роторных сопротивлений.

Системы безопасности

С целью предотвращения запрокидывания стрелы при случайном обрыве груза кран оборудован тросовым ограничителем. Также кран оборудован конечными выключателями и ограничителями грузоподъёмности для ограничения подъёма грузов и стрелы (соблюдения грузовых характеристик). В башенно-стреловом исполнении, на кран устанавливаются специальные оттяжки, которые предохраняют башню от запрокидывания в сторону поворотной платформы.

Технические характеристики гусеничного крана МКГ-25 и модификаций (МКГ-25.01 и МКГ-25 бр): устройство, комплектация, безопасность

Традиционная сфера применения гусеничного поворотного крана модели МКГ-25 — это строительство. Он незаменим при монтаже подземных блоков сооружения, возведении низких строений, промышленных и горнодобывающих шахт. В гражданском строительстве МКГ-25 служит для укладки бетонных плит, разгрузки и погрузки строительных материалов.

Конкурентные преимущества гусеничного крана МКГ-25

Данная модель гусеничного крана имеет ряд отличительных черт, которые выигрышно выделяют его среди конкурентов:

• Ходовые элементы позволяют эксплуатировать кран на подвижном грунте.
• Электрический привод увеличивает грузоподъёмность устройства до 25 тонн.
• Особенности конструкции дают возможность работать в самых экстремальных и нестабильных условиях.
• Маневренность.
• Раздвижные гусеничные траки облегчают транспортировку крана.
• Небольшие размеры делают кран незаменимым для работы в ограниченном пространстве.
• Высокая прочность стрел защищает конструктивные элементы от деформации.
• В работе крана предусмотрены монтажный и строительный режимы скоростей.
• Универсальность машины обусловлена возможностью работы с дополнительным оборудованием башенного и стрелового назначения.

Ходовая часть

Для ходового элемента МКГ-25 характерной особенностью является возможность раздвигать гусеницы. Такая делать обеспечивает устойчивость при работе с тяжёлыми грузами. При перевозке гусеницы можно сдвинуть, что повышает мобильность машины в несколько раз, а габаритный размер транспортировки составляет чуть более трёх метров. Удобный механизм даёт возможность тратить минимум времени при монтаже самого крана на месте предстоящих работ.

Гусеничный ход крана спроектирован так, что он может самостоятельно заехать на горизонтальный настил или транспортировочную платформу.

МКГ-25 обладает компактной длиной стрелы. Такой размер позволяет работать с грузом в закрытом помещении с высотой потолков всего 8 метров.

Комплектация

Эта модель крана комплектуется следующим оборудованием:

• пятиметровой стрелой, выполненной с использованием решётчатой технологии;
• башенными элементами с гуськами, длина которых составляет от 10 до 20 метров;
• генератором мощностью 60 кВт.

Система и элементы безопасности

Основным звеном системы безопасности в гусеничном кране МКГ-25 является ограничитель нагрузки. Здесь применяются модели ПЗК-10 или ОГМ-240 микропроцессорного уровня.

Ограничитель позволяет:

• избежать перегрузки и нарушения баланса при работе;
• блокировать высоковольтное напряжение;
• обеспечить защиту от деформаций в ограниченном пространстве;
• периодически фиксировать данные о работе системы.

Особенности эксплуатации

Среди основных особенностей использования гусеничного крана МКГ-25 традиционно выделяют следующие:

• возможность эксплуатации в контрастных температурных условиях;
• способность разворота по любой траектории;
• для увеличения длины стрелы при помощи гуськов применяется крепление пальцами;
• перед работой на кране не требуется особенная подготовка рабочей поверхности;
• кран может передвигаться с 25-тонным грузом;

Для работы с грузами до 5 тонн применяется неподвижная 5-ти метровая стрела.

Технические характеристики

Технические характеристики гусеничного крана МКГ 25 представлены в таблице:

Параметры	Ед. измерения	Показатель
Ширина и высота при транспортировке	мм	3210/3790
Размеры ходовой
— ширина	мм	3210
— длина	мм	4700
— высота	мм	625
Клиренс	мм	450
Масса при работе	т	39
Грузоподъемность	т	5,2 — 25
Давление на площадку	кгс/см2	0,8
Скорость движения с грузом	км/ч	0,8
Диапазон вылета грузоподъемной стрелы	м	от 4,2 до 11,9
Элементы стрелы:
— основные		с подвижной стрелой
		с неподвижной стрелой
— сменные		с неподвижной стрелой и гуськом
Модель двигателя		Д-108
Мощность	л.с.	108
Привод		электрический
Мощность двигателей:
— лебедки для груза	кВт	22
— дополнительной лебедки	кВт	11
— лебедки стрелы	кВт	5
— поворотного элемента	кВт	2,2
— системы хода	кВт	22

Основные модификации

В таблице указаны технические характеристики МКГ-25 бр и МКГ-25.01 — основных модификаций гусеничного крана.

Характеристики и параметры	Ед. измерения	МКГ-25.01	МКГ-25БР

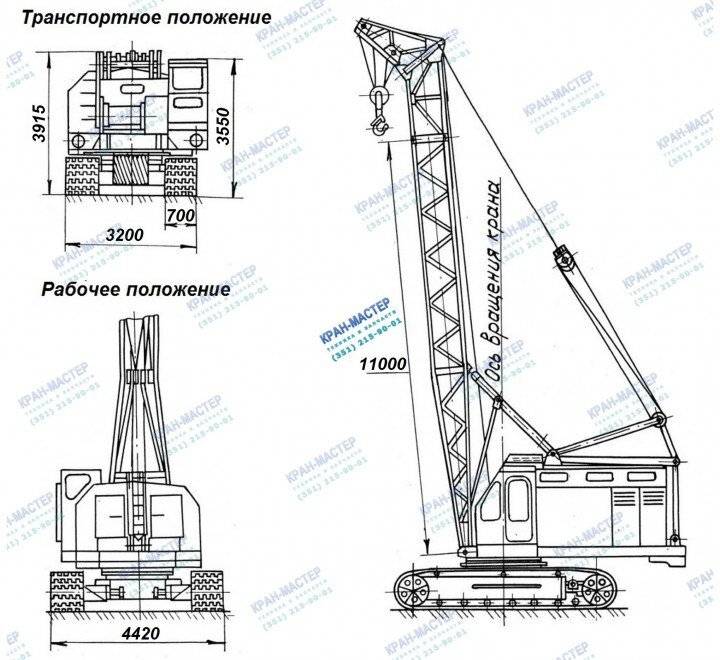

Транспортировочные размеры:
— длина	мм	6960	6960
— ширина	мм	3200/4420	3200/4300
— высота	мм	3915	3825
Вес машины	т	36,6	38,9
Грузоподъемность	т	25	25
Скорость перемещения с грузом	км/ч	0,85	0,85
Высота подъема стрелы	м	47	47
Длина основной стрелы крана	м	14,4	13,5
Длина максимальной стрелы крана	м	34,4	33,5
Максимальный вылет стрелы	м	21,5	21,5
Минимальный вылет стрелы	м	4,75	4,75

МКГ 25

Ходовая часть

МКГ-25.01 в Москве Особенностью конструкции МКГ-25БР

является применение раздвижного гусеничного устройства. Ширина колеи меняется от 2575 до 3675 . Гусеничные тележки раздвигаются поочерёдно путём затормаживания одной и включением механизма передвижения другой. Колея крана сужается в обратной последовательности.

Ходовая рама представляет собой сварную конструкцию и опирается на две рамные гусеничные тележки многоопорной конструкции с многоопорным приводом. Ходовая рама и гусеничные тележки крана соединяются при помощи двух шарнирных балок, что позволяет крану при транспортировке вписываться в установленные габариты, а при работе — увеличивать площадь опоры и повышать устойчивость против запрокидывания.

Поворотная платформа

Поворотная платформа крана опирается на ходовую раму при помощи двухрядного шарикового опорно-поворотного устройства с зубчатым венцом наружного зацепления. На платформе в размещаются основные рабочие механизмы крана: лебёдки подъёма стрелы, а также главного и вспомогательного подъёма груза; дизель-электростанция, расположенная в машинном отделении.

Кабина машиниста

Кабина машиниста находится на поворотной платформе крана. Отгорожена от машинного отделения, утеплена, оборудована вентиляцией и обогревом. Управление всеми двигателями крана осуществляется при помощи контроллерной и кнопочной систем управления: управление стрелой и подъёмными механизмами осуществляется при помощи переключателей, остальные механизмы — при помощи контроллеров.

Стреловое оборудование

Длина основной стрелы крана составляет 13,5. Для монтажных работ на больших высотах стрела крана наращивается при помощи вставок-секций длиной по 5 (до четырёх). Длина стрелы может составлять: от 13,5 до 33,5. Дополнительно оголовок каждой стрелы может дооснащаться пятиметровым неподвижным гуськом, на конец которого запасовывается крюковая обойма вспомогательного подъёма грузоподъёмностью 5. Также на кран может быть установлен гусёк длиной 2,1.

Башенное-стреловое оборудование

В случае необходимости на кран вместо стандартного стрелового, может быть установлено башенно-стреловое оборудование. Высота башни от пола поворотной платформы может составлять от 18,5 до 28,5 с управляемым гуськом длиной от 10 до 20.

Электрооборудование

В качестве электропривода на кране применяются асинхронные крановые двигатели. Для питания электродвигателей привода и аппаратуры установлена автономная дизель-электростанция типа ДУ-50. Также кран может питаться от внешней сети напряжением 380.

Механизм основного подъёма имеет три скорости подъёма (опускания) за счёт применения двух электродвигателей, которые соединены цилиндрическим несимметричным дифференциалом.

Минимальная (посадочная) скорость груза достигается включением микропривода от малого электродвигателя с короткозамкнутым ротором. Промежуточная (вторая) скорость опускания достигается при одновременной работе двух двигателей, при этом главный из них подтормаживается электрогидравлическим тормозом типа ТКТГ-300. Максимальная (третья) скорость достигается при работе двух двигателей на их естественных характеристиках.

При включении одного малого двигателя достигается малая скорость. Для увеличения скорости подключают в работу главный электродвигатель с фазовым ротором, который регулируется подключением ступеней роторных сопротивлений.

Системы безопасности

С целью предотвращения запрокидывания стрелы при случайном обрыве груза кран оборудован тросовым ограничителем. Также кран оборудован конечными выключателями и ограничителями грузоподъёмности для ограничения подъёма грузов и стрелы (соблюдения грузовых характеристик). В башенно-стреловом исполнении, на кран устанавливаются специальные оттяжки, которые предохраняют башню от запрокидывания в сторону поворотной платформы.

Конструкция

Все гусеничные краны созданы по одной классической схеме. Основные части и узлы:

Ходовая часть, поворотная часть, механизм поворота, лебедка, силовой дизель-электрический агрегат, генераторная группа, кабина управления, монтажная стойка, опорно-поворотное устройство, оборудование стрелы, башенное оборудование, обоймы крюка. Также каждый кран оборудован устройствами и приборами безопасности.

Гусеничный кран может быть укомплектован разными видами рабочего башенного и стрелового оборудования. Самая распространенная длина прямых стрел от 10 до 20 м. Высота подъема может быть значительно увеличена за счет вставных секций. Используются также гуськи разной длины. В результате длина стрелы гусеничного крана может удлиняться до 60-100 м, а в некоторых случаях, например, для подъема небольших грузов, даже более 100 м.

Скорость подъема зависит от грузоподъёмности и длины стрелы и колеблется в пределах от 5 до 25 метров в минуту. Скорость вращения от 1 до 4 метров в минуту. Подъем самой стрелы из низшей точки в высшую происходит за 1 – 3 минуты.

Сам кран может передвигаться со скоростью до 10 км в час.

Применение

Совместно разработанный советско-германский кран РДК успешно работал на больших стройках 70-х годов прошлого века.

РДК повсеместно применялся и используется до сих пор в стандартной комплектации и с доп.оборудованием для:

• прокладки трубопроводов;
• лесозаготовок;
• монтажа сборных ЖБИ, стальных конструкций;
• технологического оснащения пром.объектов;
• промышленного и жилого строительство с нулевого цикла до окончания работ;
• дорожного строительства, монтажа дорожных покрытий, сооружений;
• монтажа сваевдавливающего оборудования СВУ-В-6 и копровых мачт (КОГ-12) — как базовая машина;
• бурильные работы, сваебой;
• разработки горных пород;
• перегруз сыпучих грузов установленным грейфером.

Установка грейфера возможна только в стреловом варианте.

Кран МКГ-25БР

Кран МКГ-25 – детище Днепропетровского опытного завода, где впервые он выпущен в 1965 году. Его ходовая часть была оснащена гусеничными тележками многокатковой конструкции. В последующем модель модифицировали в кран МКГ-25БР, который унаследовал не только многие технические характеристики предшественника, но получил и ряд усовершенствований, внедренных инженерами на основании полученного опыта эксплуатации машины.

Область применения МКГ-25БР

Общий вид крана в стреловом исполнении

Гусеничный кран самоходный МКГ-25БР с полноповоротной платформой, многомоторной силовой установкой дизель-электрического типа имеет широкое распространение на территории постсоветского пространства. Основные работы, которые успешно можно выполнять таким крановым оборудованием – это любые грузоподъемные операции при строительстве и монтаже, погрузка-разгрузка стройматериалов и прочего груза.

Кран также можно применять в строительстве мостов, так как он в башенном исполнении способен поднимать длинномерные грузы (плиты перекрытия). В советские времена МКГ-25БР был задействован на объектах строительства электростанций.

Популярность гусеничного крана обусловлена его хорошими грузо-техническими показателями. Благодаря гусеничному ходу с раздвижной конструкцией машина является высоко проходимой, устойчиво работает в условиях неподготовленной строительной площадки.

Существующие модификации крана

Также как кран МКГ-25БР в свое время стал одной из модификаций кранового оборудования МКГ-25, его модель тоже была подвержена доработке. В результате такого преобразования возникла машина под номером МКГ-25.01. Полученный кран снабдили аналогичной ходовой системой с раздвижной гусеничной базой. Кроме этого современная техника стала более функциональной, так как появилась возможность агрегатировать МКГ-25.01 разными видами навесного оборудования для проведения работ.

Модифицированная модель крана может проводить все работы со сваями, включая бурение посадочного отверстия, выставление сваи и ее вдавливание в грунт. Также имеется 19 сменных насадок для строительных операций, что сделало машину практически универсальной. Известные под индексами «А» и «Б» краны серии 25.01 были детищем:

• МКГ-25.01(А) – современного и ЧКЗ;
• МКГ-25.01(Б) – механического завода в Челябинске.

Показатели технических возможностей

Башня со стрелой у крана МКГ-25БР – это основное рабочее оборудование. Сменяемое оборудование представлено в нескольких вариантах, где есть башня со стрелой и различные стрелы, удлиненные и основные с возможностью добавить гусек.

Технические параметры крана представлены следующим перечнем:

Грузовые характеристики крана МКГ-25БР

• Возможность подъема, перемещение груза в пределах от 7.20 до 20.00 тонн;
• Вылет наибольшего и наименьшего значения по метражу соответственно 11.20 и 4.20;
• Подъем до уровня высоты при разном вылете от 14.20 метров до 22.00;
• Башня с высотой конструкции 13.50 метров;
• Стрела МКГ-25 с общей длиной в 10.00 метров;
• Скорость максимальная и минимальная, при которой груз можно поднять на высоту соответственно 7.3 м/мин и 0.40;
• Скорость, при которой груз можно опустить – 0.40, 3.50, 7.00 м/мин;
• Скорость передвижения от 0.90 до 1.10 км/час;
• Просвет дорожный в миллиметрах – 440;
• Габариты ходовой: 5.45 м – длина, 3.20 м – ширина колеи для перевозки, 4.30 м – ширина колеи для работы, 0.70 м – ширина трака;
• Уклон, который может преодолеть техника – 15 градусов;
• Дизельный мотор Д-108-1 мощностью до 108 л.с.;
• Генератор с мощностью – 52 кВт;
• Мощность моторов: лебедки грузовой – 30 кВт, вспомогательной – 11 кВт, стреловой – 5 кВт, поворотного механизма – 3.5 кВт;
• Мощность мотора ходового механизма – 2 по 16 кВт;
• Габаритные размеры при транспортировочном варианте без учета стрелы: ДШВ – 6960х3200х3825 мм;
• Масса в рабочем состоянии – 40.1 тонны;
• Масса противовеса – 5.6 тонн;
• Давление, оказываемое на грунт – 0.62 кгс/см квадратный.

Гусеничный кран МКГ-25 — применение и преимущества

Отличительные особенности устройства крана МКГ-25:

• Ходовая часть. Тележки с гусеницами — раздвигающиеся, на них держится сварная рама. Ширина колеи варьируется от 2,57 до 3,67м — это придает прочность при подъеме тяжеловесов.
• Поворотная платформа крепится на силовую раму. На платформе размещены все рабочие узлы кранового подъемного механизма.
• Крановое оборудование. Стрела МКГ-25 — небольшой длины, что допускает работу в помещении с потолками = 8м, крепление гуська — жесткое.
• Кабина крановщика с панорамным остеклением размещена на поворотной платформе. Действия стрелы и подъемных механизмов координируются с помощью переключателей, остальное оборудование управляется контроллерами.
• Электрооборудование. На МКГ установлена дизельная электростанция независимого типа ДУ-50, от которой питаются все рабочие узлы крана. При наличии стандартной электролинии, подключиться к ней можно с помощью гибких шланговых кабелей и кольцевых токоприемников.

Несколько приводных электродвигателей позволяют оператору крана регулировать подъем и спуск грузов. Подъем груза имеет 2 скорости, а спуск — 3, одна из которых — «посадочная».

• Силовая установка. На кране установлен диз.двигатель мощность которого = 50 кВт. Скоростная лебедка работает с помощью двигателя и редукторной планетарной передачи.
• Безопасность эксплуатации. Все узлы, отвечающие за подъем, спуск грузов и стрелы, имеют командные контролеры. Также контролируются и ограничиваются углы поворотов платформы.

Из-за своих конструктивных особенностей у кранов МКГ-25  есть преимущества:

• легкость, надежность в эксплуатации и обслуживании;
• работа на неподготовленных площадках;
• дизель — электрический кран экономит топливо;
• башенное и стреловое исполнение;
• нет сложных гидроузлов.

Возможно передвижение МКГ с грузом на основном крюке, стрела должна быть направлена по ходу движения.

Технические характеристики МКГ-25 обуславливают применение крана:

• монтаж спецоборудования для химической и нефтеперерабатывающей промышленности;
• промышленное и жилое строительство;
• монтаж подземных блоков различных строений;
• возведение невысоких промышленных зданий и горнодобывающих шахт;
• укладка дорожных ЖБ плит;
• разгрузка/погрузка строительных материалов, оборудования;
• шахтные разработки.

Это интересно: ТОП-2 гусеничных крана МКГС грузоподъемностью 100 и 32 тонны

Устройство

Кран базируется на гусеничном шасси, ширина используемых гусениц составляет 625 мм. Установленная кабина имеет вибро- и звукозащиту. Для комфорта работы установлен отопитель.

Рабочее оборудование может быть двух видов:

• Стреловое. Стандартная стрела имеет длину 12.5 метра. Наращивание ее осуществляется при помощи дополнительных решетчатых вставок длиной 5 или 10 м. Соединение секций стрелы осуществляется при помощи безрезьбовых пальцев, что повышает скорость монтажа. Опционально может быть установлен жесткий гусек длиной 5 м.
• Башенно-стреловое. Решетчатая мачта закреплена неподвижно при помощи тросов-оттяжек. К мачте крепится управляемый (маневровый) гусек длиной 10, 15 или 20 м, при перемещении которого изменяется вылет.

Для обеспечения грузоподъемности в 25 т главный подъем использует 3-х блочную крюковую обойму.

Во вспомогательном подъеме используется один блок. Устройство и габаритные размеры гусеничного крана РДК 25

Кран имеет дизель-электрический привод. Для автономной работы может использоваться установленный дизельный двигатель, подключенный к электрическому генератору. Для запуска основного двигателя смонтирован небольшой бензиновый мотор. Все механизмы крана оснащены индивидуальными электроприводами.

В качестве альтернативы возможно подключение крана к электросети напряжением 380 В, 50 Гц. Потребляемый ток – 125 А.

Технические характеристики базовой модели

Кран МКГ-25 — основные технические характеристики:

• грузоподъемность = 25/5,2т (основной/доп.крюк);
• работу главной рабочей лебедки обеспечивают 2 двигателя, которые могут вращаться в обе стороны;
• скорость движения вспомогательного крюка МКГ-25 при подъеме не регулируется. Регулировка на ограниченное время возможна только при опускании груза;
• вылет основной стрелы – минимальный = 4,2м, максимальный = 11,9м;
• вылет по доп.гуську мин. = 5,1м, макс. = 13,5м;
• наибольшая высота подъема грузовой стрелой (12м), при комплектации с неподвижной стрелой = 7м;
• наибольшая высота подъема вспомогательным крюком = 12м, при комплектации с неподвижной стрелой = 6,6м;
• основная рабочая стрела = 12,5м;
• обороты вращения поворотной платформы = 0,6об/мин;
• давление на грунт ≈ 0,8кгс/см²;
• транспортная скорость движения = 0,8км/ч;
• клиренс = 45см;
• габариты ходовой платформы = 4,7х3,21м;
• ширина гусеничного трака = 625мм;
• уклон, преодолеваемый во время движения = 11º;
• вес (в полном снаряжении, с противовесом 11,7т) = 39т.

Комплектация

МКГ-25 стандартно комплектуется:

• генератор (60 кВт);
• стрела = 14/34,5м (стандартная/полная длина);
• маневровый гусек = 20м, жесткий = 5м;
• дизель-электрический привод всех исполнительных механизмов. Можно запитаться от внешней сети 380В через кабель;
• 2 крюка — основной и дополнительный;
• на стрелу может устанавливаться наголовник (из сменного оборудования) . На нем крепится гусек (5м) для дополнительной лебедки и крюка.

Транспортировка

По дорогам МКГ самостоятельно не перемещается. Для перевозки по дорогам стрелу, гусек и противовес грузят в полуприцеп.

Ходовое устройство с поворотной платформой перевозят на трейлере. Заезжает кран на трейлер самостоятельно.

Для перевозки ж/д транспортом нужно 3 платформы по 60т. Передвижение по автодорогам не требует сопровождения ГИБДД.
