Трактор ДТ-75М

Обзор модельного ряда

Технологии не стоят на месте, поэтому модернизация коснулась и этой техники общего назначения. Заводы-изготовители выпустили следующие улучшенные модификации трактора ДТ-75:

Рассмотрим более полно самые популярные модификации советского гусеничного трактора. Предлагаем сравнить технические данные этих моделей.

ДТ-75Б

На фото изображен ДТ-75Б, получивший название “болотоходный”. Этот болотный трактор снабжен дизельным мотором СМД-14НГ.

Производительная мощность составляет 80 л. с. Конструкционные особенности модели:

• гусеница расширена;
• имеется защита силовой установки;
• защитный трансмиссионный поддон.

Предназначение модели — работа в заболоченной местности, на торфяниках, в условиях повышенной влажности и при вязкой почве.

ДТ-75К

Эти трактора часто применяются в горнодобывающей промышленности, так как оснащены специальной системой, не дающей трактору опрокидываться, даже при работе на склонах с уклоном в 20 градусов.

Встроенный указатель крена точно определял и показывал водителю положение машины в пространстве. На тракторную машину установлен дизельный мотор СМД-14МГ. Особенностью кабины являются ее сидения, расположенные одно напротив другого.

ДТ-75С

Эта модель оснащена сверхмощным дизельным турбированным двигателем на шесть цилиндров СМД-66 производительностью 170 л. с.

Конструкция содержит также встроенный гидротрансформатор сопротивления, позволяющий трактору выполнять тяжелые сельскохозяйственные и дорожные работы, трансформировавшись в бульдозер.

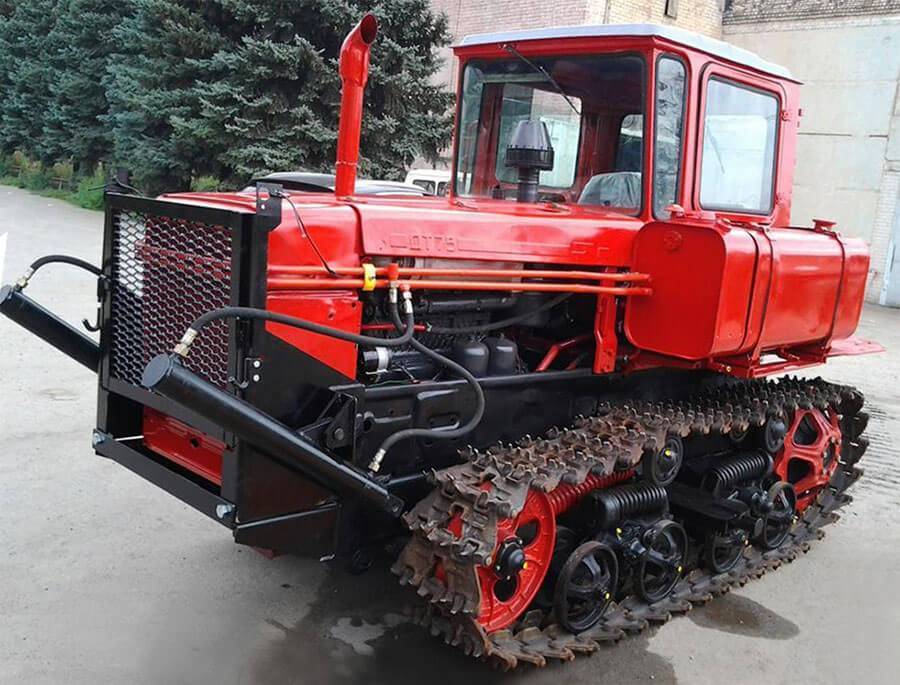

ДТ-75М

Трактор получил более производительную силовую установку А-41, мощностью 90 л. с., потребовавшую установку более емкого топливного бака на 315 л.

Кабина была увеличена и сместилась вправо, а слева был установлен топливный бак. Такая конструкция в народе получила название “почтальон”. Вес данной модели составляет 6640-7210 кг.

ДТ-75Н

Этот агрегат был запущен в производство в 1984 году. Его масса составила 6330-6900кг.

Трактор оснащен четырехцилиндровым двигателем СМД-18Н, производительностью 95 л. с. В остальном эта модель полностью унифицирована с предыдущей модификацией ДТ-75М.

ДТ-75Д

Сколько весит трактор ДТ-75Д с дизельным мотором А-41И? Эксплуатационный вес агрегата составляет 6295 кг., из которых только масса двигателя составляет 960 кг. Производительность силовой установки 94 л. с. Это универсальная модификация, пригодная для всех типов сельскохозяйственных и других работ.

ДТ-75МЛ

Выпуск данной модели начался с 1986 года и производился трактор на Павлодарском тракторном заводе.

Кабина снова была увеличена с 230,4 см. до 292,3 см. Облицовка моторного отсека также была изменена. ПТЗ проводил эксперименты и по выпуску колесных тракторов ДТ-75 МЛ.

ТДТ-75

Модель ТТД предназначена для трелевочной обработки стволов деревьев, их погрузки и разгрузки, а также их волочении (частичном или полном) в условиях бездорожья.

Широкие гусеницы, мощная силовая установка, вмонтированный в кабину, универсальные шасси, металлическая защита днища, КПП на 5 скоростей вперед и реверс.

Агромаш-90ТГ

Это современная модернизация популярного ДТ-75 с гусеничным ходом. Кабина стала просторнее, на замену рычагам пришли электродатчики.

Машина получила более производительную силовую установку:

• А-41СИ-02 производительностью 95 л. с. с Алтайского ТЗ;
• Sisu 44-DТA, производительностью 94 л. с.;
• Д-245.5S2 производительностью 110 л. с от Минского тракторного завода.

Топливный бак снова установлен позади кабины, здесь же установлены и гидрораспределители. Появилась вторая дверь, капот выполнен из стеклопластика. Стоимость трактора, зависимо от модификации варьируется от 21000 до 24000 долларов.

Заботясь о комфорте и производительности

В 1972 году машина получила изменённый дизайн с комфортной, подрессоренной кабиной. Это улучшило условия труда оператора, но не позволяло разместить топливный бак значительного объёма на прежнем месте.

Разработчики перенесли на левую сторону, сдвинув кабину вправо от оси машины. Благодаря такому решению трактор ДТ-75К приобрёл своеобразный внешний вид и получил народное прозвище «Почтальон». Висевший слева бак напоминал перекинутую через плечо сумку с письмами. Но были и другие отличия:

• Для упрощения технического обслуживания в конструкцию подвески внесли изменения в устройство внешних балансиров, расположенных с правой стороны.
• Облегчить пуск на морозе позволял предлагаемый в качестве дополнительного оборудования предпусковой подогреватель ПЖБ-200.
• Задний подъёмный механизм получил ограничивающий поворот рычагов вверх упор и изменённое крепление концов передних стоек к раме.
• Управляемое с места водителя опорное устройство, предохраняло трактор ДТ-75К от переворачивания при работе на крутых склонах.

В 1975 году ещё раз подкорректировали дизайн, сохранив компоновку с боковым топливным баком. Модернизированный мотор СМГ-14 стал мощнее – 80 л. с. – и экономичнее – 185 г/л. с. ч.

Такой силовой агрегат получил маркировку СМГ-14НГ. Внесённые изменения увеличили вес машины до 6440 кг, а давление на грунт – до 0,049 МПа.

Из названия убраны дополнительные индексы. Модель снова стала называться ДТ-75. Не забыт и «Казахстанец».

Выпуск техники с двигателем А-41 продолжался и в новом дизайне. Трактор ДТ-75М получил улучшения, характерные для других машин модельного ряда.

Существовала экстремальная версия, оснащённая V-образным шестицилиндровым агрегатом СМД-66. Мощность двигателя составляла 170 л. с.

Предполагалось, что такая техника будет применяться для проведения пропашных работ на повышенных скоростях.

Область применения

Годы функционирования техники вызвали необходимость множественной ее модернизации, позволившей улучшить комфортабельность работы бульдозериста, существенно повысить производительность техники в обширном сегменте использования:

• машина разрабатывает грунт и роет ямы на стройках;
• выполняет манипуляции для гидромелиоративных целей;
• выкорчевывает пни;
• очищает города и трассы от снега и грязи;
• работает на болотистой почве и при бездорожье;
• перемещает большие объемы сыпучих материалов;
• выполняет погрузочно-разгрузочные действия.

Назначение этой модели бульдозера, по отзывам ее владельцев, достаточно широкое. Техника используется на сельскохозяйственных угодьях, многочисленных строительных объектах. Если прикрепить специальные навески, техника удачно работает при уборке снега. Многие специализированные фирмы желают купить агрегат для планирования почвы, выполнения при строительных действиях погрузочно-разгрузочных процессов.

Применение разнообразных навесных устройств дает шанс использовать механизм в расширенном перечне сфер промышленности. Многочисленные узлы закреплены на мощной сварной раме, представляющей собой пару продольных лонжеронов. У них сечение прямоугольное, причем по длине выполнены соединения надежными поперечными связями. Такая основа гарантирует качество вспашки, действий по снегозадержанию, выполнения работ по планированию грунта.

Модификации

Трактор Т-74 неплохо зарекомендовал себя при выполнении различных работ. Поэтому производители несколько раз модернизировали эту модель. Основные технические характеристики оставались неизменными.

В основном дорабатывалась гидравлическая система для работы с навесным и прицепным оборудованием. Это повлияло на габариты машин. Всего было выпущено 5 различных версий трактора.

Модель С1

Трактор оснащался раздельной системой гидравлики. Это выразилось в установке четырёх силовых цилиндров: один стационарный и три выносных. Поставлялся и механизм для установки навесного оборудования. Масса машины – 5 770 килограмм.

Модель С2

Конструкторы убрали основной цилиндр и механизм для установки оборудования. Это позволило снизить массу трактора до 5 520 килограмм.

Модель С3

В этом варианте производители попробовали убрать отдельные составляющие системы гидравлики. В итоге вес машины – 5 400 кг.

Гусеничный бульдозер ДТ 75

Все узлы и механизмы бульдозера надежно смонтированы на сварной раме, состоящей из продольных лонжеронов. Коробка переключения передач и задний мост расположены в одном блоке.

Для создания оптимального температурного режима в кабине находится специальная вентиляционная установка. Наличие такой системы обеспечивает подачу очищенного и увлажненного воздуха. Её включение осуществляется в автоматическом режиме при закрытии окон и дверей кабины.

Зимой водитель может обогреваться посредством использования специальной отопительной установки калориферного типа. Конструктивные особенности кабины способствуют тому, что работать на таком бульдозере можно при любых погодных условиях.

Несмотря на то, что современный рынок спецтехники изобилует различными предложениями, модель гусеничного бульдозера ДТ75 продолжает пользоваться большой популярностью. Такая тенденция обусловлена хорошими техническими характеристиками и высоким эксплуатационным потенциалом представленного продукта.Среди преимуществ бульдозера ДТ75 следует отметить следующие:

• высокая проходимость;
• минимальный расход топлива;
• оптимальные габариты;
• достаточный уровень производительности;
• высокая ремонтопригодность.

Высокий уровень проходимости обусловлен наличием достаточно широкого гусеничного полотна и внушительной величиной дорожного просвета. В зависимости от комплектации размер полотна может варьироваться от 390 до 470 мм. При этом клиренс бульдозера эквивалентен 326 — 380 мм. Такая особенность позволяет эксплуатировать ДТ75 на любом грунте без последующего снижения уровня производительности труда.

Фото бульдозера ДТ-75

Силовой потенциал комплектующего дизельного агрегата держится на уровне 95 л.с. Такого показателя с головой хватает для разрешения соответствующих проектных задач. При этом дизельный движок, работающий на малых оборотах, отличается минимальным уровнем потребления топлива. По этой причине приобретение ДТ75 является весьма рентабельным капиталовложением. 15 литров топлива хватает для того, чтобы эксплуатировать бульдозер на протяжении одного часа.

При общей длине 4400 мм ширина бульдозера может варьироваться в пределах 1800 — 2240 мм. Высота ДТ75 держится на уровне 2710 мм. Такие габариты делают данную вариацию спецтехники максимальной удобной при проведении различного рода работ.

Бульдозер может оснащаться поворотным или неповоротным отвалом. Установка такого дополнительного оборудования способствует тому, что общая производительность бульдозера имеет тенденцию к росту.

Ещё одним существенным преимуществом ДТ75 можно назвать его максимальную неприхотливость в обслуживании и высокую ремонтопригодность. Поиски необходимых деталей не будут сопрягаться с большими трудностями, что существенно облегчает процесс эксплуатации.

Гусеничный бульдозер ДТ75 имеет прочную и максимально устойчивую конструкцию. Несмотря на это, иногда может возникать необходимость в проведении ремонтных работ. Такая потребность проявляется вследствие нецелевой эксплуатации спецтехники или в результате длительного использования бульдозера без надлежащего сервисного обслуживания.

Кроме этого, гусеничный ДТ75 существенно проигрывает в мобильности и маневренности бульдозерам колесного типа. Соответственно, скоростные характеристики в данном случае также будут значительно ниже.

Назначение

Гусеничный бульдозер ДТ75 отличается широкой областью применения. Такая спецтехника очень активно используется на строительных площадках, а также в сельскохозяйственных целях. Существенным преимуществом модели можно назвать возможность эксплуатации в условиях небольшой крутизны склонов. Это становится возможным в том случае, если величина уклона не превышает 20 градусов.

Наличие гусеничной тяги очень положительно сказывается на потенциале проходимости бульдозера. Вследствие этого он может легко эксплуатироваться на бездорожье или болотистой местности.

При условии установка дополнительного оборудования посредством использования ДТ75 можно чистить улицы от снега. Однако в большинстве случае он применяется для выемки грунта или в целях проведения погрузочно-разгрузочных работ. Для разрешения различных задач бульдозер может агрегатироваться съёмно-навесным оборудованием.

Ходовая часть ДТ-75. Характеристики

Ходовая часть бульдозера универсальна и обладает отличными характеристиками, что позволяет эксплуатировать её в самых сложных условиях.

Относительно большой дорожный просвет равен приблизительно 37 см. Техника может легко перемещаться даже по глубоким колеям, а также по лесу, где в большом количестве могут валяться стволы деревьев и другие предметы, которые могут создать помехи движению.

Столь большой клиренс дает возможность без затруднений двигаться и по зыбкому, болотистому грунту. Бульдозер не будет садиться днищем на грунт и застревать.

Ширина каждой гусеницы составляет приблизительно 370 мм. Это говорит о том, что вся масса трактора распределяется по довольно большой площади поверхности.

В результате становится возможным передвижение по очень зыбкому и даже болотистому грунту, без образования колей и проваливания.

Количество звеньев в каждой гусенице равно 42 шт., при необходимости их легко можно заменить (если произошел разрыв).

Вес каждой гусеницы составляет 382 кг, – относительно немного, если учитывать общую массу трактора и габариты самой гусеницы.

К особенностям гусениц можно смело отнести своеобразную систему зацепления за поверхность: множество специальных грунтозацепов покрывают деталь по всей длине. Именно они придают ДТ-75 отличные ходовые характеристики.

Бульдозер имеет довольно большой диапазон скоростей – 7 ступеней. Скорость движения составляет 5,45-9,3 км/ч, что дает возможность легко подобрать нужную передачу для конкретных условий передвижения.

Чем больше нагрузка на оси при наличии прицепного устройства, тем ниже должна быть передача. Это позволяет избежать пробуксовывания.

Данный бульдозер имеет тяговый класс 3. Это означает, что техника может развивать на стерне при нормальных условиях (влажности, давлении и грунте) тяговое усилие, которое дает возможность без затруднений передвигать вес до 3 т.

Технические характеристики

Номинальная мощность двигателя ДТ-75 – 58,8 кВт, частота вращения – 1800 об/мин. При номинальной мощности расход топлива составляет 251,3 г/кВт*ч. При этом трактор функционирует исключительно на дизельном топливе. Запуск пускового двигателя осуществляется на смеси моторного масла с бензином А-72 (А-76) в соотношении по массе 1:20. Топливный бак модели вмещает 315 литра топлива. Колея движения ДТ-75 составляет 1,33 метра, дорожный просвет – 0,376 метра, продольная база – 1,612 метра. Показатель удельного давления на почву равняется 0,049 МПа. Габаритные размеры модели: 3480×1890×2650 миллиметра, масса – 6440 килограммов.

Устройство техники

На первые модели ДТ-75 устанавливались четырёхцилиндровые дизельные двигатели СМД-14. Эти агрегаты выдавали мощность в 75 лошадиных сил и обладали рабочим ресурсом в 3000 моточасов.

Трактор ДТ 75

Впоследствии силовую установку заменил усовершенствованный двигатель из этой серии СМД-14НГ. Новый мотор обладал теми же техническими характеристиками, что и его предшественник, но выдавал больше мощности – 80 лошадиных сил.

Для эксплуатации техники в регионах с холодным климатом и работ в зимний период, была предусмотрена система холодного запуска двигателя. За всю историю своего существования, трактор несколько раз модифицировался. На второе поколение машин устанавливались более мощные дизельные агрегаты.

Базой для трактора ДТ-75 служит металлическая составная рама. Она состоит из двух лонжеронов, которые соединены между собой металлическими трубами. На раму крепятся основные узлы трактора: роликовые механизмы, подвеска, гусеничные тележки, блоки направляющих и ведущих катков.

Трансмиссия машины состоит из четырёх ходовой коробки передач, двухдисковой муфты сцепления замкнутого типа и ленточных плавающих тормозов. Коробка передач обеспечивает 7 передних и одну заднюю скорость.

Для увеличения тяговых показателей, на трактора устанавливался уменьшитель хода, одноступенчатый реверсный редуктор и планетарный редуктор для увеличения крутящего момента. Именно эти особенности позволяли устанавливать отвал и использовать машину как бульдозер.

Устанавливался на гусеничный трактор и ВОМ (вал отбора мощности), приводом для него служил ходоуменьшитель и ли редуктор для увеличения крутящего момента. Кстати, эти узлы монтировались на передней стенке коробки передач, но были выделены в отдельный блок.

Трактор ДТ 75 Н

Трактор ДТ-75 имел двухместную подрессоренную кабину. Высокая герметичность обеспечивала защиту от шума и пыли. Водительское кресло обладало возможностью изменять свою конфигурацию. Для комфортной работы была установлена вентиляционная и отопительная системы. За безопасность водителя отвечал каркас безопасности.

В качестве навесного оборудования на трактор ДТ-75 может использовать различные целевые агрегаты. Этому способствует прицепное устройство, задняя навеска и гидравлическая система раздельно-агрегатного типа. Это даёт машине возможность использовать плуг, бульдозер, сеялку борону и устройства для уборки картофеля.

Кроме этого, машина может агрегатироваться с дополнительным оборудованием бокового полунавесного типа. Это позволяет превратить трактор в бетоноукладчик или погрузчик. Широкий спектр возможностей ДТ-75 включает в себя дорожные, строительные и бурильные работы.

Технические характеристики:

Вес	5 550 кг
Параметры: длина/ширина/высота	4 109/1 740/2 304 мм
Радиус разворота	2 250 мм
Колея	1 330 мм
Клиренс	326 мм
Скоростной диапазон	5,5-10,8 км/час
Вращение коленвала	1 700 об/мин
Расход топлива	195 г/кВт час

Технические характеристики трактора ДТ-75

Гусеничный трактор-бульдозер используется во многих сферах хозяйства. Он незаменим на строительных площадках, при работе на полях в межсезонье, на горнорудных разработках. При установке навесного оборудования трактор может расчищать снег, но основным его назначением в дополнительной комплектации считается выемка почвенного грунта и погрузочно-разгрузочные производственные процессы.

Ходовая часть

Независимо от модификации узлы и механизмы гусеничной машины монтируются на сварной стальной раме, состоящей из продольных лонжеронов. За торможение трактора при его движении вперед или назад отвечает задний мост. Для этого задействованы два планетарных механизма поворота и ленточная тормозная система.

На едином литом корпусе монтируется муфта сцепления, увеличитель крутящего момента, карданная передача и КПП. В гидронавесную систему входит вал отбора мощности. Сама же навеска универсальная для всех модификаций и производится по сельскохозяйственному принципу.

Силовая установка

В базовой комплектации на ДТ-75 ставится четырехтактный двигатель СМД-14 с водяным охлаждением мощностью 75 л.с. Масса силового агрегата – 720 кг. Двигатель работает через бензиновое пусковое устройство ПД-10У, имеющее электрофакельный подогреватель и электростартер. В дополнение устанавливается генератор Г-214-А1 мощностью 180 Вт и масляный насос НШ-46У.

При установке двигателя возможны варианты:

1. СМД-14НГ мощностью 80 л.с.
2. СМД-66 с V-образным расположением поршней. Имеет турбонаддув. Максимальная мощность заявлена на уровне 170 л.с.
3. А-41, дающий 90 л.с. и имеющий систему жидкостного охлаждения.
4. А-41СИ-02 мощностью 94 л.с. Такой двигатель ставится на новые модели гусеничного трактора ДТ-75.

Частота вращения коленвала – 1750 об/мин. Расход топлива двигателем –251,5 (185) г/кВт*ч (г/э. л.с.-ч). Основным топливом считается дизель. Для работы пускового механизма необходима смесь бензина А-72 или А-76 с моторным маслом. Объем топливного бака – 315 литров.

Коробка передач у этой техники – семиступенчатая механика. Скорость передвижения базовой модели – 11 км/ч при движении вперед и 4,5 км/ч при езде назад. В трансмиссию добавлен ходоуменьшитель. Сцепление у гусеничного трактора двухдисковое сухое.

Кабина

На массу трактора ДТ-75 влияет внешнее оформление машины. Кабина делается из цельнометаллического листа. Форма ее зависит от модификации гусеничной техники:

• ДТ-75 – округлая;
• ДТ-75М и 75Б – округлая с выпуклой крышей;
• ДТ-75К – удлиненная с боковым расположением топливного бака;
• ДТ-75В, 75М, 75МВ, 75Н – округлая, смещенная назад;
• ДТ-75МЛ и 75Т – увеличенного размера угловатой формы.

Кабину делают полностью закрытой и оборудуют вентилятором и воздухоочистителем.

Навесное оборудование

Масса гусеничного трактора ДТ-75 позволяет доукомплектовывать машину практически всеми видами навесного оборудования. Из наиболее часто устанавливаемых агрегатов используются:

• плуг для глубокой вспашки;
• роторная косилка, которая обрабатывает сорняки высотой до 1 м;
• устройства для посадки и копки картофеля;
• опрыскиватель для обработки посевов от вредителей;
• прицеп для сбора урожая с нагрузкой до 2 т.
