Устройство и назначение тормозного суппорта на ВАЗ 2107

Чтобы понять, для чего «семёрке» нужен тормозной суппорт, следует чётко представлять себе, как устроена тормозная система этого автомобиля. Прежде всего следует сказать, что тормозных систем у ВАЗ 2107 две: стояночная и рабочая. Стояночная система позволяет заблокировать задние колёса после остановки автомобиля. Рабочая система позволяет плавно блокировать вращение передних колёс во время движения машины, изменяя её скорость вплоть до полной остановки. Добиться плавного блокирования передних колёс позволяет гидравлическая система торможения, состоящая из четырёх цилиндров, двух тормозных дисков, четырёх колодок и двух тормозных суппортов.

Тормозные суппорты стоят только на передней оси «семёрки». На задней оси — тормозные барабаны с внутренними колодками

Суппорт тормозной системы — это корпус с парой отверстий, выполненный из лёгкого сплава. В отверстия устанавливаются гидравлические цилиндры с поршнями. Когда водитель нажимает на педаль, в цилиндры подаётся тормозная жидкость. Поршни из цилиндров выдвигаются и давят на тормозные колодки, которые, в свою очередь, сдавливают тормозной диск, не позволяя ему вращаться. Так меняется скорость движения машины. Таким образом, корпус суппорта является основой рабочей тормозной системы ВАЗ 2107, без которой установка тормозных цилиндров и диска была бы невозможна. Здесь же следует отметить, что тормозные суппорты устанавливаются только на переднюю ось ВАЗ 2107.

Суппорт ВАЗ 2107. Стрелками показано расположение гидравлических цилиндров

Что касается стояночной системы ВАЗ 2107, то она устроена иначе. Её основа — большие тормозные барабаны с внутренними колодками, установленные на задней оси машины. Когда водитель после остановки машины тянет на себя рычаг ручного тормоза, тормозные колодки раздвигаются и упираются во внутренние стенки барабана, полностью блокируя вращение задних колёс.

Важно Устройство КПП и схема переключения передач на грузовых автомобилях КамАЗ

Устройство заднего тормозного барабана серьёзно отличается от гидравлических тормозов на передних колёсах

Признаки неисправности тормозного суппорта

Признаков неисправности у тормозного суппорта ВАЗ 2107 не так много. Вот они:

  • автомобиль тормозит недостаточно быстро. Обычно это происходит из-за утечки тормозной жидкости. Уйти она может как через изношенные шланги, так и через гидравлические цилиндры, которые из-за износа утратили герметичность. Первый вариант проблемы решается заменой тормозных шлангов, второй — заменой повреждённого цилиндра;
  • постоянное торможение. Выглядит это так: водитель, нажав на тормоза, остановил автомобиль, а отпустив педаль тормоза, обнаружил, что передние колёса остались заблокированными. Происходит это из-за того, что поршни цилиндров заклинило в открытом положении и тормозные колодки до сих пор давят на тормозной диск, удерживая его на месте. В такой ситуации обычно меняют суппорт целиком, так как найти в продаже новые гидравлические цилиндры для «семёрки» становится с каждым годом всё сложнее;
  • скрип при торможении. Водитель, нажав на педаль тормоза, слышит тихий скрип, который может усиливаться с увеличением нажима. Если тормозить приходится резко и на большой скорости, то скрип переходит в пронзительный вой. Всё это говорит о том, что в суппорте полностью износились тормозные колодки, а точнее, покрытие этих колодок. Материал, которым покрыта лицевая часть колодки, обладает повышенной износостойкостью, однако и он в конце концов приходит в негодность, стираясь до основания. В результате тормозной диск сдавливается двумя стальными пластинами без защитного покрытия, что приводит не только к возникновению громкого скрипа, но и к повышенному нагреву суппорта.

Как сделать автомобиль мягче

Сделать мягче автомобиль можно несколькими способами:

  1. Уменьшение уровня давления в покрышках. У этого метода есть недостаток — увеличивается расход топливной жидкости и ухудшается работоспособность системы торможения. Также увеличится расстояние тормозного пути и ухудшится управляемость КамАЗом.
  2. Замена пружинных устройств, которые находятся на амортизаторах, более мягкими или укорачивание имеющихся пружин. Это приведет к мягкому ходу транспортного средства, но занизит посадку, что скажется на грузоподъемных свойствах самосвала.
  3. Замена амортизаторов. Данный метод следует сочетать с заменой пружинных устройств и шин. Это позволит сделать ход транспорта мягче и повысит уровень комфорта во время движения. Рекомендуется устанавливать амортизаторы масляного или газомасляного типа.
  4. Установка подвески пневматического типа. Этот способ сделает автомобиль мягче за счет компрессора и сжатого воздуха, которые будут сглаживать все неровности дорожного покрытия. Недостаток этого метода заключается в высокой стоимости самого оборудования и его установки.

Обзор интерьера и экстерьера

Кабина имеет улучшенный салон. Производитель внес следующие изменения в устройство:

  • пара спальных мест;
  • высокая крыша.

Данная комплектация позволяет использовать автомобиль для грузоперевозок межрегионального и международного уровня.

Конструкторы взяли за основу внешнего вида кабину Мерседес Аксор, изменив дизайн фар и поворотников. Обтекаемые формы кабины направлены на улучшение аэродинамической составляющей. Новый КамАЗ имеет следующие особенности внешнего вида:

  • круглые фары;
  • обособленные поворотники;
  • подножка расположена на комфортном уровне для пассажира и водителя;
  • неокрашенный бампер позволяет скрыть небольшие загрязнения;
  • радиаторная решетка с большой эмблемой фирмы;
  • 4 противотуманки в отдельных нишах;
  • закругленная боковая часть стекол.

Большой угол обзора водителя стал возможен благодаря площади остекления. Производитель стал использовать новые диски с шинами европейского качества. Процесс замены и поиска колес стал проще.

Седельный тягач КамАЗ-5490-001-68(Т5) претерпел большие изменения в части оформления салона:

  1. Несколько вариаций кабины: корейская и немецкая. Большая часть партии идет с вариантом из Германии, за основу которого взят Мерседес Аксор.
  2. Уровень комфорта соответствует немецкому. По сравнению с прошлыми машинами данной фирмы он шагнул далеко вперед.
  3. Габариты кабины стали больше: она просторная, имеет высоту 1,91 м. Шофер всегда может встать и полностью выпрямиться.
  4. Регулируемое кресло с демпфирующей подвеской и множеством настроек. Даже при долгом вождении человек не чувствует усталости.
  5. Регулируемая по разным осям колонка руля.
  6. Комфортный микроклимат обеспечивается кондиционером и системой круиз-контроля.
  7. Электрические стеклоподъемники.
  8. Два спальных места длиной 2 м и шириной 0,7 м.
  9. Множество полок, отделов и секций для хранения инструментов, документов и других мелочей.
  10. Передняя панель с органами управления обеспечивает удобный доступ водителя к необходимым элементам. На рулевом колесе есть несколько кнопок. Антибликовое покрытие приборной панели.
  11. Наличие подлокотников, подстаканников.
  12. Грамотное расположение рычага ручного тормоза и коробки переключения передач.
  13. Аудиосистема, автономная система отопления.

Дополнительно к перечисленному владельцы могут заказать мини-холодильник, систему навигации и кондиционер. На рынке представлены в большем количестве кабины немецкого производства. Азиатские модели выпускаются в ограниченном количестве.

Достоинства вакуумного погрузчика на базе КАМАЗ

Автомобильный вакуумный погрузчик обладает огромным количеством неоспоримых преимуществ, среди которых следует выделить:

  • экономию временных и людских ресурсов;
  • разработку и производство оборудования в соответствии со стандартами качества ISO/TS 16949 и сертификацию по ГОСТ Р ISO 9001-2011;
  • увеличение производительности труда;
  • высокую скорость решения поставленных задач;
  • сбор материалов даже на труднодоступных участках;
  • экономическую целесообразность.

Вакуумный погрузчик, воплощающий в себе опыт и современные технические решения, позволяет решать задачи абсолютно разной сложности.

Как снять и разобрать

Для проведения планового технического обслуживания или устранения дефекта ЖМТ необходимо демонтировать. Снять теплообменник на КамАЗе своими руками трудно, но возможно. Для этого необходимо демонтировать узлы, мешающие свободному доступу к устройству. Затем отсоединяются водяные патрубки и только после этого масляные. Все отверстия на двигателе закрывают чистой ветошью, чтобы в полости не попала грязь.

Разборка теплообменника предполагает демонтаж сердцевины для последующей чистки или устранения возникших дефектов. После демонтажа обязательно снимите, а если не получится, соскоблите с фланцев старые паронитовые прокладки. Необходимо помнить, что в трубках может остаться тосол, а в корпусе остатки масла. Снятый теплообменник осматривается на предмет наличия трещин, загрязненности поверхности охлаждения.

В связи с тем, что корпус ЖМТ выполнен из алюминия, применять при демонтаже молоток не рекомендуется.

Задача спецтехники

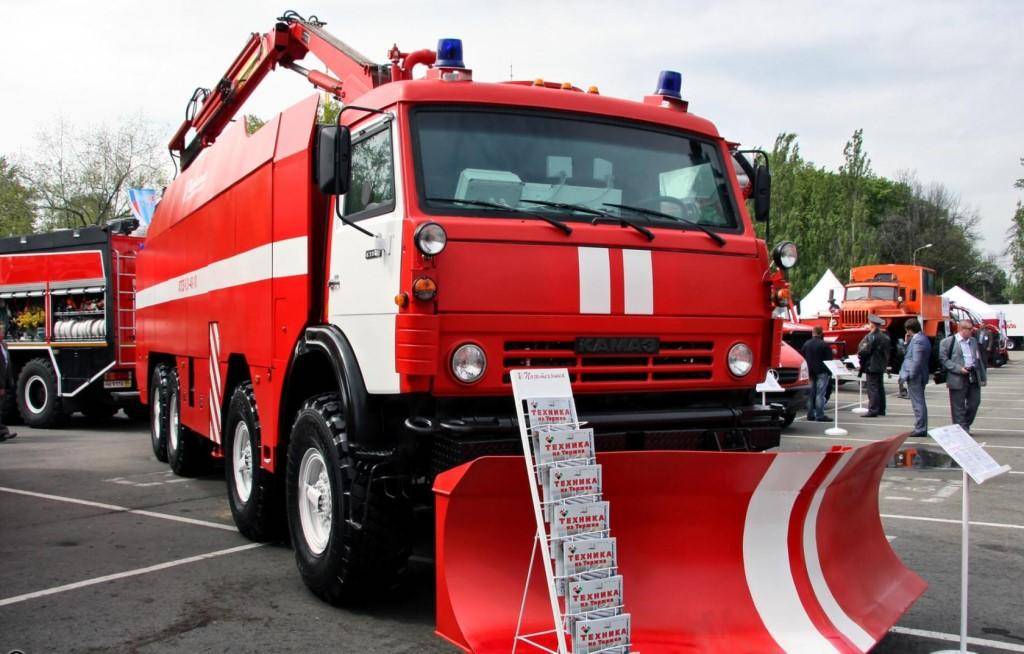

Тягач 63501 признан самым сильным из всех представленных машин-вездеходов. Транспортное средство с формулой 8х8 начали выпускать еще в 1989 году

Благодаря высоким внедорожным показателям именно КамАЗ 63501 взяли за основу конструирования столь важной для жизни человека техники

Первоначально схема камаза создавалась для потребностей вооружённых сил государства, но полученной машине нашли применение и в других сферах жизни человека. Особенно она пригодилась там, где необходима транспортировка габаритных грузов при непригодных дорожных условиях. Машины преобразованные в пожарную технику предназначены для выполнения аварийно-спасательных работ повышенной сложности.

К таковым можно отнести:

  • Возгорания на базах хранения военного вооружения;
  • Чрезвычайные ситуации на складах в которых размещены горюче-смазочные материалы;
  • Пожары возникшие в лесах и иных труднодоступных для обычной пожарной техники местах.

Как работает

Из-за повышенного октанового числа газового топлива использование стандартного мотора недопустимо. Для эксплуатации на чистом метане необходим новый двигатель, что увеличивает стоимость автомобиля. Поэтому газовый КамАЗ оснащается специально доработанной стандартной силовой установкой. На моторах установлена головка блока с иной конструкцией, обеспечивающая снижение степени сжатия до 12. Изменениям подвергается поршневая группа и клапаны, поскольку температура горения газовой смеси выше.

Принцип работы двигателя основан на воспламенении смеси газа и воздуха искрой от свечи зажигания, которая установлена вместо форсунки впрыска топлива. Подача газа выполняется многоточечной системой впрыска во впускной коллектор. Форсунки расположены рядом с впускными каналами цилиндров, что обеспечивает однородность смеси и позволяет снизить токсичность выхлопа. Управление подачей топлива и воспламенением ведется электронным контроллером.

Пуск силовой установки возможен только на дизельном топливе. Затем газ подается через специальный редуктор, понижающий давление. После этого газ попадал в смеситель, формировавший рабочую смесь. В конструкции узла имелся регулятор частоты вращения, а также устанавливался ограничитель объема подаваемой горючей смеси.

Рабочая смесь сжималась в цилиндре. Для воспламенения используется малая доза дизельного топлива. Момент подачи дозы рассчитан таким образом, что она воспламенится раньше объема газа. После вспышки дизельного топлива начинается горение смеси метана и воздуха. Такая схема газового двигателя позволяла работать на жидком и газообразном горючем. Но развития конструкция не получила.

Ранние и экспериментальные версии машин оснащались баллонной установкой, размещенной за кабиной или на раме. Затем появилась схема монтажа 8 баллонов параллельно лонжеронам рамы. Емкости установлены симметрично продольной оси автомобиля на специальных защитных ложементах. Встречается комбинированная схема: часть емкостей смонтирована за кабиной, а часть — под грузовой платформой или самосвальным кузовом. Все баллоны соединены между собой магистралями с предохранительными клапанами и вентилями.

Основное назначение

Без гидромуфты вентилятор работал бы безостановочно. Основная функция ее — помогать эффективно охлаждать двигатель. Смысл работы — вовремя включать, затем выключать вентилятор.

Непосредственное назначение гидромуфты — передавать крутящий момент коленчатого вала двигателя вентилятору охладительной системы. Помимо данной задачи, гидромуфта гасит резкие изменения работы коленчатого вала, являясь хорошим демпфером для привода. Данный узел является уникальным, потому что имеет простое строение, при этом выполняет ряд сложных технических задач, позволяющих сохранять двигатель в рабочем состоянии.

Обязательное условие работы муфты — наличие масла внутри системы

Поэтому важно контролировать масляной уровень, при необходимости доливать его. Изначально масло имеет янтарный цвет, при малейшем затемнении стоит слить старое масло, заменив его новым

Основными деталями муфты являются два колеса: ведущее, ведомое. Ведущее колесо имеет тридцать три лопатки, крутящиеся по шлицевой части вала, связанные с коленчатым валом мотора. Ведомое колесо имеет тридцать две лопатки, соприкасающиеся с ведомым валом, приводящим в движение непосредственно охладительный механизм. Оба ведущих вала крутятся в окружении подшипников.

После включения мотора начинает вращаться только ведущее колесо, при этом крыльчатки муфты, смазанные маслом, соприкасаются друг с другом. Ведомое колесо начинает крутиться пассивно, если жалюзи радиатора открыты. Чтобы масло герметично находилось внутри системы, гидромуфта оснащена двумя сальниками и прокладкой. Надежный корпус, состоящий их крышки и кожуха, не пропускает лишние потоки воздуха.

Если температура охлаждающей жидкости превышает 86 градусов, гидромуфта начинает движение, запуская вентилятор, который начинает обдувать радиатор. Антифриз данным образом охлаждается, проходит черед всю систему, передавая нужный температурный коэффициент остальным перегревшимся деталям.

При понижении температуры происходит полностью обратный эффект. После отключения охладительного механизма, вентилятор продолжит пассивное вращение, основанное на работе забора воздуха из окружающей среды. Выключатель гидромуфты дает возможность выбрать три режима: автоматический, постоянно открытый, постоянно закрытый. Автоматический устанавливается по дефолту, основная идея — автоматика сама выбирает, когда необходимо включиться. Если выключатель по каким-либо причинам неисправен, устанавливается постоянно открытый режим, чтобы система срабатывала, иначе возможен перегрев. Неисправный выключатель как можно скорее заменяют новым. Постоянно открытое положение означает бесперебойное поступление масла внутрь системы. Постоянно закрытое положение выставляется вручную только при прохождении сложнодоступных участков дороги, например, водных препятствий, бродов, когда охлаждение системы происходит естественным образом за счет поступающей извне прохладной воды. Открытый канал будет давать дополнительное понижение температуры, что также плохо повлияет на работу мотора. Выключатель является самым слабым звеном механизма, потому что достаточно часто ломается, хотя в целом строение гидромуфты очень надежное, данный узел заменяется очень редко.

Внутри системы установлен свой включатель гидромуфты привода вентилятора. Он помогает узлу определять необходимость включения, фактически, запускает процесс работы всего узла. Данные, которые считывает датчик — это температура охлаждающей жидкости. Далее информация передается центральному электронному блоку, который перераспределяет ее нужным механизмам Камаза, чтобы устранить возникающую проблему.

Назначение прибора

В любом КАМАЗе 65115 или другой модификации при температурном режиме ниже -15°С возникает проблема – топливо обретает вязкую структуру. Из-за этого форсунки мотора не способны обеспечить необходимый распыл горючего, а кривошипно-шатунный механизм с большим трудом поддается прокручиванию. Именно поэтому на КАМАЗе одним из наиболее полезных дополнительных аппаратов послужит предпусковой подогреватель.

Аппарат перед заведением двигателя прогреет его до оптимального температурного режима, обеспечивающего стабильный запуск. Что касается марки КАМАЗ, то в данном случае прибор монтируется если температура атмосферного воздуха достигает показателя ниже -15°С. Некоторые модели способны выполнять сразу несколько функций, в том числе и прогрев кабины авто.

Особенности агрегата

Для КАМАЗов применяются жидкостные предпусковые подогреватели автономного типа, которые функционируют на дизельном топливе. Главное преимущество данных вариации в том, что они при минимальном расходе способны обеспечить эффективный прогрев мотора.

Предпусковой подогреватель КамАЗ

Также следует отметить, что аппарат подключается к электрической сети авто, но при этом не потребляет много электроэнергии. Получается, что в процессе применения предпускового подогревателя КАМАЗ аккумулятор работает автономно и не нуждается в сторонних источниках питания.

В более устаревших моделях грузовиков монтируются простые аппараты 4310, 520 серии. Данные вариации имеют простую конструкции и не отличаются сложными схемами установки. Современные агрегаты пользуются большим спросом в новых КАМАЗах, автобусах, спецтехнике и тракторах. Но несмотря на разность функций, принцип работы приборов заключается в стандартных этапах.

ВИДЕО: Предпусковой подогрев холодного двигателя

Конструкция и устройство

Конструкция предпускового подогревателя КАМАЗ включает несколько главных узлов:

  • котельное отделение;
  • горелка;
  • помпа;
  • устройство ДУ.

Основным элементом является котельное отделение, которое состоит из 4 прочных цилиндров, образующих теплообменник. Данная деталь включает 2 полости, способствующих беспрепятственному прохождению отработанного газа и циркуляции ОЖ. На внешней части подогревателя двигателя имеется 3 трубки, 2 из них предназначены для отвода или подвода тосола, одна – для вывода отработанного газа.

Устройство предпускового подогревателя

О заглушенную часть котла ударяются отработанные газы, которые за счет данного действия меняют направление и следуют к выходному патрубку. При этом тепловая энергия расходуется для нагрева в поддоне мотора.

С обратной стороны, в открытом конце котельного отделения монтируется горелка, в комплектацию которой входит:

  • свеча зажигания;
  • форсунка;
  • клапан;
  • топливный нагреватель;
  • нагреватель для газа.

Как работает пневматический привод тормозных систем

Работа привода рабочей тормозной системы

Сжатый воздух из компрессора через регулятор давления и предохранитель от замерза­ния поступает к блоку защитных клапанов. Он состоит из двойного и тройного клапанов, которые заполняют воздухом ресиверы всех контуров тормозных систем.

Защитные клапаны отрегулированы так, что сначала заполняются ресиверы контура III (стояночного и запасного тормозов), а за­тем ресиверы остальных контуров.

Воздух из ресиверов емкостью 40 и 20 литров поступает в соответствующие секции тормозного крана. При нажатии на педаль тормоза воздух из нижней секции через клапан ограничения давления поступает в тормозные камеры (тип 24), которые приводят в действие тормозные меха­низмы колес передней оси. Из верхней секции крана че­рез регулятор тормозных сил воздух подается в тормоз­ные камеры (тип 20), которые приводят в действие тормозные механизмы колес среднего и заднего мостов. Одновременно от обоих контуров рабочего тормоза по отдельным маги­стралям воздух поступает к клапану управления тор­мозами прицепа с двухпроводным приводом.

Работа привода запасной тормозной системы

Тормозной кран стояночного тормоза имеет следящее устройство, которое позволяет притормаживать автомобиль с интенсивно­стью, зависящей от положения рукоятки тормозного крана.

При повороте крана из управляющей магистрали уско­рительного клапана выпускается воздух, количество которого пропорционально углу поворота рукоятки. При этом через атмосферный вывод ускорительного клапана выходит соответствующее количество воздуха из цилиндров пружинных энергоаккумуляторов. Одновременно с тор­можением автомобиля притормаживается прицеп или полу­прицеп.

Работа привода стояночной тормозной системы

Для затормаживания автомобиля или автопоезда на стояке необходимо установить рукоятку тормоз­ного крана в заднее фиксиро­ванное положение. При этом, воздух из управляющей ма­гистрали ускорительного клапана выходит в атмосферу. Одновременно через атмосферный вывод ускорительного клапана выпускается воздух из цилиндров энергоакку­муляторов тормозных камер. Пружины, разжимаясь, приводят в действие тормозные механизмы заднего и сред­него мостов. Одновременно тормозной кран включает клапан управления тормозами прицепа с двухпровод­ным приводом.

Для выключения стояночного тормоза рукоятку тор­мозного крана следует установить в переднее фиксиро­ванное положение. При этом воздух из ресиверов проходит через тормозной кран и поступает в управляющую магистраль ускорительного клапана, который срабатывает и начинает пропускать сжатый воздух из ресивера через перепускной клапан, минуя тормозной кран, в пружинные энергоаккумуляторы. При этом силовые пружины сжимаются и прицеп растор­маживается.

В случае аварийного падения давления в контуре при­вода стояночного тормоза пружинные энергоаккумуляторы срабатывают, и автомобиль затормаживается. Для того чтобы автомобиль растормозить, необходимо воспользо­ваться системой аварийного растормаживания.

При нажатии на кран аварийного растормаживания, сжатый воздух из воздушных ресиверов через трехмагистральный защитный клапан и перепускной клапан поступит в цилиндры пружинных энергоаккумуляторов и сожмет пружины, растормаживая автомобиль.

Если отсутствует запас сжатого воздуха в контуре аварийного растормаживания, автомобиль можно растор­мозить с помощью устройств для механического расторма­живания, которые встроены в цилиндры пружинных энер­гоаккумуляторов. Для этого следует вывернуть винт до упора. При этом он через упорный подшип­ник упрется в днище поршня и поднимет его вверх, сжимая силовую пружину энергоаккумулятора. Толка­тель, поднимаясь, освободит шток тормозной камеры, который под действием возвратной пружины поднимется вверх. Пружины стянут колодки, и автомобиль растормозится.

Работа привода вспомогательной тормозной системы

При нажатии на кран включения вспомогательного тормоза сжа­тый воздух из ресивера поступает в пневмоцилиндры. Шток цилиндра, связанный с рычагом рейки топливного насоса, переместится, и подача топлива пре­кратится. Штоки цилиндров, связанные с рычагами заслонок вспомогательного тормоза, повернут заслонки, и они перекроют приемные трубы глушителя.

Контакты пневмоэлектрического датчика, установ­ленного в магистрали перед цилиндром, замкнутся, и включится электромагнитный клапан прицепа, который частично пропустит сжатый воздух из воздушного баллона прицепа в его тормозные камеры. Таким образом, осуществ­ляется притормаживание прицепа, что предотвращает «складывание» автопоезда.
