Модели коробок переключения передач (КПП) устанавливаемых на автомобили МАЗ

3.2. Коробка передач и её привод. Устройство.

На автомобилях МАЗ устанавливается восьмиступенчатая двухдиапазонная коробка передач ЯМЗ-238А с синхронизаторами на всех передачах, кроме заднего хода. Коробка передач состоит из основной двухступенчатой коробки и двухступенчатой дополнительной коробки (понижающей передачи). Устройство коробки передач показано на рис.44. Монтаж всех деталей коробки передач производится в картерах основной и дополнительной коробок, которые соединяются между собой, а затем в сборе присоединяются к картеру сцеплению; образуется единый силовой агрегат в составе двигателя, сцепления и коробки передач. Первичный вал 1 основной коробки установлен на двух шариковых подшипниках; на пеpeднем шлицевом конце установлены ведомые диски сцепления, а задний конец выполнен в виде зубчатого венца шестерни постоянного зацепления основного коробки. Вторичный вал 5 основной коробки спереди опирается на цилиндрический роликоподшипник, установленный в расточке зубчатого венца ведущего вала, а сзади — на шарикоподшипник установленный в передней стенке картера дополнительной коробки. Задний конец вторичного вала выполнен в виде зубчатого венца, являющегося шестерней постоянного зацепления дополнительной коробки. Шестерни второй и четвертой передач вторичного вала основной коробки установлены на подшипниках скольжения, выполненных в виде стальных втулок, имеющих специальное покрытие и пропитку, а шестерни первой передачи и заднего хода — на роликовых подшипниках. Промежуточный вал 26 основной коробки спереди опирается на роликоподшипник, смонтированный в передней стенке картера основной коробки, а сзади — на двухрядный сферический подшипник, размещенный в стакане, установленном в задней стенке картере основной коробки. В приливах картера основной коробки установлена дополнительная ось для промежуточной шестерни заднего хода. Включение заднего хода осуществляется перемещением каретки 24 заднего хода вперед до соединения ее с зубчатым венцом шестерни 25 заднего хода, которая находится в постоянном зацеплении с промежуточной шестерней заднего хода. Вторичный вал 15 дополнительной коробки спереди опирается на цилиндрический роликоподшипник, размещенный в расточке зубчатого венца вторичного вала основной коробки, сзади — на два подшипника: цилиндрический роликоподшипник и шариковый подшипник, устaнoвленные соответственно в задней стенке картера дополнительной коробки и крышке подшипника вторичного вала. На шлицах средней части вторичного вала дополнительной коробки установлены синхронизаторы переключения передач, а на заднем шлицевом конце — фланец крепления карданного вала. На средней цилиндрической части вала на роликовых цилиндрических подшипниках установлена шестерня 11 дополнительной коробки. Промежуточный вал 19 дополнительной коробки спереди опирается на цилиндрический роликоподшипник, установленный в передней стенке картера дополнительной коробки, а сзади — на двухрядный сферический подшипник, размещённый в стакане, смонтированном в задней стенке картера дополнительной коробки. На переднем шлицевом конце промежуточного вала дополнительной коробки установлена шестерня 22 понижающей передачи. В задней части промежуточного вала сделан зубчатый венец, сопряженный с шестерней понижающей передачи вторичного вала дополнительной коробки. Для включения передач в основной коробке применены инерционные синхронизаторы с конусными фрикционными кольцами, а в дополнительной — с фрикционными дисками. Переключение передач в основной коробке производится с помощью механического дистанционного привода, а дополнительная коробка управляется с помощью пневмопривода

Прочие детали

Полуприцеп МАЗ в системе коробки передач оснащен передним валиком, который управляет вторым рычагом, вставленным в головку подвижного штока кронштейна. Внешняя часть подвижного штока соединяется с промежуточным механизмом управления при помощи карданной удлиненной тяги. Фиксирующий кронштейн крепится на раме автомобиля.

С этим же узлом соединен нижний край рычага переключения. Способ крепления – аналогичный указанному выше методу. Часть рычага проходит через пол кабины, обеспечивая целостность всех остальных соединений. Подобная конструкция дает возможность откидывать кабину без необходимости разделения и деформации имеющихся элементов и узлов.

Устройство

МАЗ-5551 без спального места гораздо просторнее автомобилей КамАЗа. Благодаря удачному расположению поручней и ступенек забираться в кабину самосвала предельно просто. Правда, эргономика кабины является не самой сильной стороной грузовика. Хотя подушка кресла перемещается, а рулевая колонка настраивается в двух плоскостях, о комфорте работы водителя говорить не приходится. Кабина автомобиля имеет хорошую обзорность, но дискомфорт вызывает повышенную утомляемость, что особенно явно проявляется на протяженных маршрутах. Огромное рулевое колесо комфорта также не добавляет, поскольку для его поворота маленьким водителям приходится наклоняться вперед.

Панель приборов МАЗ-5551 довольно информативна и удобна. Однако минусы присутствуют и здесь. Световая индикация имеет малую яркость, потому в дневное время она плохо просматривается.

Однако удачных решений в кабине самосвала гораздо больше. Компоновка блока реле и предохранителей за приборной панелью весьма удобна и позволяет легко подобраться к нему. Эффективная отопительная система, люк на крыше и плафон освещения внутри кабины добавляют комфорта в управлении автомобилем.

Благодаря крупным зеркалам заднего вида повышается обзорность и безопасность управления МАЗ-5551.

Водительское кресло имеет систему подрессоривания и регулируется в нескольких направлениях. Однако по-настоящему комфортной кабина все же не является, поскольку система амортизации в автомобиле отсутствует. Пассажирское сиденье и вовсе напрямую крепится к полу.

Кабина

Что такого интересного сделали конструкторы, чтобы улучшить эргономику и удобство управления МАЗом? Изменений хватает, и все они весьма приятные. В кабине стало уютно и просторно. Даже без спального места здесь легко поместятся два пассажира, не считая самого водителя.

Грамотно продуманные поручни и ступеньки позволяют залезать в кабину быстро и просто. Сиденье можно двигать и регулировать – к сожалению, только пассажирское. В 90-е годы не каждая машина имела регулировку руля, а у MAZ-5551 она есть. В кабине был замечен и первый недостаток – слишком большой руль. Если вы не обладаете высоким ростом, при каждом повороте нужно будет немного подаваться телом вперед. Вряд ли такое нововведение можно считать удобством.

Панель приборов оставляет двоякое впечатление. С одной стороны, она достаточно информативна, с другой – имеет слабенькую яркость, из-за чего отдельные элементы практически не видны в дневное время. Удачно расположенная предохранительная коробка – несомненный плюс МАЗ-5551. Впрочем, как и эффективное отопление, которое прекрасно справляется с поставленной задачей даже в лютые морозы. Между пассажиром и водителем находится небольшое отделение, в котором можно прятать различные мелочи – документы, ключи, воду в бутылке и пр.

Грузовой автомобиль МАЗ-5551 выпускается Минским автомобильным заводом уже три десятка лет, с 1985 года. Несмотря на далеко не инновационную конструкцию (его непосредственный предок, МАЗ-503, впервые выехал на дороги еще в 1958 году) самосвал МАЗ-5551 остается одним из популярнейших восьмитонников на российских просторах. О Камаз 500 серии читайте в этой статье.

Руководство по эксплуатации

Руководство по эксплуатации содержит следующие разделы:

Требования безопасности во время работы на данном транспортном средстве

Здесь перечислены все меры предосторожности, порядок действий при аварийных ситуациях.
Мотор. В этом разделе приведены характеристики двигателя, его устройство и рекомендации по обслуживанию.
Коробка передач

Здесь описана работа трансмиссии и приведено краткое описание ее основных элементов.
Ходовая часть транспорта. В этом разделе дается описание конструкции передней оси и рулевой тяги.
Рулевое управление, тормозные системы.
Электрооборудование.
Маркировка транспорта. Здесь описано, где можно найти идентификационный номер транспортного средства, дана расшифровка номера.
Правила обкатки самосвала.
Особенности эксплуатации и техническое обслуживание. Здесь прописано, когда и как проводить ТО, какие бывают виды технического обслуживания.
Условия хранения автомобиля, правила его транспортировки.
Гарантийный срок и талон на транспорт.

Схема переключения передач

Схема переключения передач есть в руководстве пользователя самосвала. Переключение происходит следующим образом:

  1. При помощи механизма сцепления происходит разъединение силового агрегата с трансмиссией транспортного средства. Это дает возможность переключить ступени коробки передач, не сбавляя при этом обороты двигателя.
  2. Через блок сцепления проходит крутящий момент.
  3. Зубчатые шестерни расположены параллельно оси валовых устройств.
  4. Первый вал соединяется с механизмом сцепного устройства, на поверхности которого есть шлицы. По ним перемещается ведомый диск.
  5. С оси вращательное действие передается на промежуточную ось, которая объединена с шестерней первичного валового механизма.
  6. При включении нейтрального режима начинается свободное вращение шестерен, а муфты синхронизаторов приходят в разомкнутое положение.
  7. При выжатом сцеплении вилка перемещает муфту в положение зацепления с парой, расположенной на торцевой части шестерни.
  8. Шестерня фиксируется вместе с валом и перестает на нем прокручиваться, что обеспечивает передачу вращательного действия и усилия.

Электросхема

Схема электрооборудования включает в себя такие элементы, как:

  1. Аккумуляторы. Их напряжение составляет 12 В. Перед началом работы необходимо откорректировать плотность аккумуляторных батарей.
  2. Генератор переменного тока. Такая установка оборудована регулятором напряжения интегрированного типа и выпрямительным блоком. В конструкцию генератора входят подшипники, состояние которых рекомендуется проверять через каждые 50 000 км пробега.
  3. Стартер. Это устройство необходимо для запуска силового агрегата. Оно состоит из крышки реле, контактов, заглушек смазочных каналов, тяги якорного устройства, стакана, пружин щеткодержателя, крепежных элементов, рукоятки, защитной ленты.
  4. Электрофакельное устройство. Его задача — облегчение запуска двигателя в условиях низких температур.
  5. Выключатель массы батарей. Он нужен для присоединения и отсоединения аккумуляторов к массе транспорта.
  6. Система освещения и световой сигнализации. Она контролирует работу головных фар, фар-прожекторов, противотуманных огней, освещение внутри салона.

Основные элементы

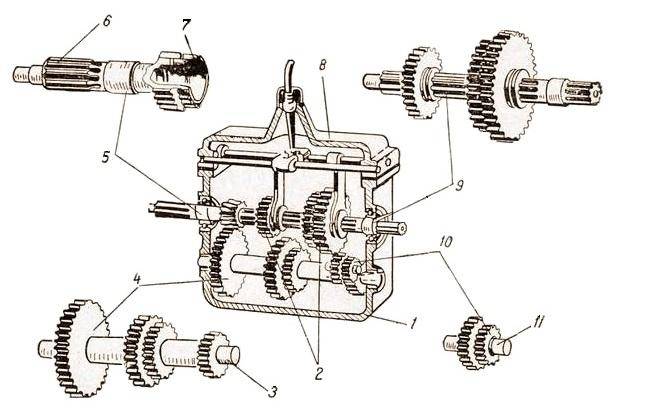

КПП МАЗ включает в себя первичный вал с шестеренкой, монтируемый на картере с подшипниками шарикового типа. Кроме того, имеется промежуточный вал. Спереди это выглядит как устройство на цилиндрическом роликовом подшипнике, а сзади — как шариковый аналог. Отсек заднего элемента защищен крышкой из чугуна, шестерня первой и задней передачи нарезана прямо на валу, а остальные диапазоны и отбор мощности осуществляются через приводные шестерни, установленные на шпонках.

КПП МАЗа с демультипликатором оснащена приводной шестерней промежуточного вала с демпферным гасителем. Это позволяет уменьшить колебания, трансформируемые от силового агрегата к передающей коробке. Кроме того, такое решение дает возможность снизить шум функционирования шестерни на холостых оборотах. Необходимость монтажа гасителя обусловлена недостаточной равномерностью работы мотора типа ЯМЗ-236.

Зубец шестеренки изготовлен отдельно от ступицы. Отсоединяется он при помощи шести пружин цилиндрического типа. Остаточные колебания гасятся посредством деформации пружинных элементов и трения в демпферном узле.

Схема электрооборудования УРАЛ 4320

Схема электрооборудования УРАЛ 4320 однопроводная, где отрицательный потенциал источника напряжения оборудования и приборов соединен с «массой» автомобиля. Отрицательный вывод аккумуляторной батареи соединяется с «массой» УРАЛ 4320 дистанционным выключателем. Ниже приведена схема электрооборудования УРАЛ 4320 в высоком разрешении.

Схема электрооборудования УРАЛ 4320

На схеме электрооборудования УРАЛ 4320 соединения между проводами и приборами осуществлены с помощью штекеров и разъемов. Для удобства расцветка проводов на схеме электрооборудования УРАЛ 4320 представлена в цветном варианте.

Ремонт КПП ЯМЗ-238А МАЗ

Уход за коробкой передач заключается в проверке уровня масла и смене его в картере. Уровень масла в картере должен совпадать с контрольным отверстием. Сливать масло нужно горячим через все сливные отверстия. После слива масла нужно снять крышку в нижней части картера, в которой помещается маслоприемник масляного насоса с магнитом, тщательно промыть их и установить на место

При этом следует обратить внимание на то, чтобы не перекрыть масляную магистраль крышкой или ее прокладкой

Рис. 1

Для промывки коробки передач рекомендуется использовать 2,5 — 3 л индустриального масла И-12А или И—20А по ГОСТ 20799—75. При нейтральном положении рычага управления коробкой передач на 7 — 8 мин пускают двигатель, затем его останавливают, промывочное масло сливают и заполняют коробку передач маслом, предусмотренным картой смазки. Недопустимо промывать коробку передач керосином или дизельным топливом.

В процессе эксплуатации привода коробки передач возможны регулировки:

— положения рычага 3 (см. рис. 1) переключения передач в продольном направлении;

— положения рычага переключения передач в поперечном направлении;

— блокировочного устройства телескопических элементов продольной тяги.

Для регулировки угла наклона рычага З в продольном направлении необходимо ослабить гайки болтов 6 и перемещением тяги 4 в осевом направлении установить угол наклона рычага примерно 85 ° (см. рис. 1) при нейтральном положении в коробке передач.

Регулировка положения рычага в поперечном направлении осуществляется изменением длины поперечной тяги 17, для чего необходимо отсоединить один из наконечников 16 и, отвернув гайки, отрегулировать длину тяги так, чтобы рычаг управления коробкой, находясь в нейтральном положении против включения 6 — 2 и 5 — 1 передач, имел примерно угол, равный 90˚ к горизонтальной плоскости кабины (в поперечной плоскости автомобиля).

Регулировку блокировочного устройства привода переключения передач нужно производить следующим образом:

— поднять кабину;

— расшплинтовать палец 23 и отсоединить тягу 4 от вилки 22;

— очистить серьгу 25 и внутреннюю тягу от старой смазки и грязи;

— задвинуть внутреннюю тягу до «щелчка» блокировочной втулки 15;

— расконтрить гайку серьги 25 и, вставив отвертку в шлиц хвостовика внутренней тяги, вывертывать ее до исчезновения углового люфта серьги;

— удерживая хвостовик 24 от проворачивания, затянуть контргайку;

— проверить качество регулировки. При смещении блокировочной втулки 21 в сторону пружины 19 внутренняя тяга должна вытягиваться без заеданий на всю длину, а при задвигании тяги внутрь до упора в пазы блокировочная втулка должна перемещаться четко со «щелчком» до упора втулки в нижний выступ серьги.

При регулировке привода следует соблюдать следующие требования:

— регулировку производить при поднятой кабине и при неработающем двигателе;

— не допускать изгиба и погнутости наружной и внутренней подвижных тяг;

— во избежание поломки подсоединение тяги 4 к вилке 22 производить так, чтобы отверстие в серьге под палец 23 располагалось над продольной осью тяги 4;

— нейтральное положение коробки передач при поднятой кабине проверять свободным перемещением рычага 18 механизма переключения передач в поперечном направлен ни (относительно продольной оси автомобиля). Валик 12 при нейтральном положении коробки имеет осевое перемещение, равное 30 — 35 мм, при этом ощущается сжатие пружины.

Описанные выше регулировки привода коробки передач следует производить при снятии и установке двигателя и кабины.

autoruk.ru

Устройство коробки передач МАЗ: разновидности и принцип работы

В этой статье мы расскажем, какие функции выполняет КПП в двигателе МАЗ, сделаем несколько рекомендаций по ремонту и также будет обозначена схема переключения передач МАЗ с делителем, которую вы сможете подробно рассмотреть и изучить.

Назначение КПП

В КПП находиться такой элемент, как шестерёнка, обычно их несколько, они соединены с рычагом управления передачами и именно за счёт их происходят переключения передач. С переключением передач регулируется скорость автомобиля.

То есть, иными словами, шестерёнки и есть передачи. У них разные размеры и разная скорость вращения. В процессе работы, одна цепляет другую. Система такой работы обусловлена тем, что большая шестерёнка цепляет меньшую по размеру, вращение увеличивается, а заодно и скорость автомобиля МАЗ. В случаях, когда малая шестерёнка цепляет большую, скорость, наоборот, падает. Коробка состоит из 4 скоростей плюс задняя. Первая считается самой низкой и с прибавлением каждой передачи автомобиль начинает двигаться быстрее.

Расположена коробка в автомобиле МАЗ между коленчатым валом и карданным. Первый напрямую идёт от двигателя. Второй напрямую связан с колёсами и приводит их работу в действие. Перечень работ, которые приводят к регулировки скоростей:

  1. Мотор задаёт движение приводному и коленчатому валу.
  2. Шестерёнки КПП получают сигнал и приходят в движение.
  3. Используя рычаг переключения передач, водитель выбирают необходимую скорость.
  4. Выбранная водителем скорость передаётся на карданный вал, который приводит колёса в действие.
  5. Автомобиль продолжает своё движение на выбранной скорости.

Схема устройства

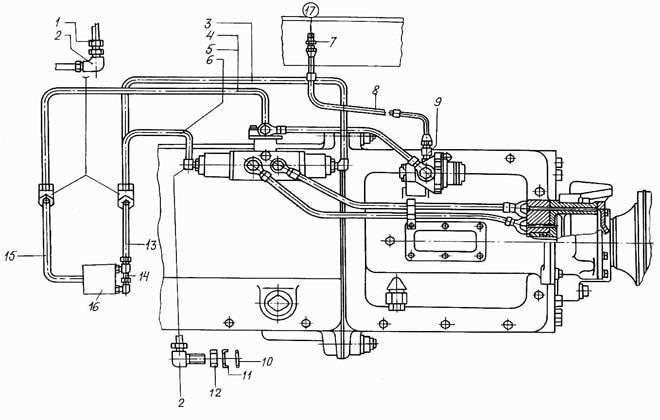

Схема устройства переключения передач КПП с делителем на МАЗе непростая, но она очень поможет вам при совершении ремонтных работ. Ступенчатая коробка переключения передач на МАЗе состоит из таких элементов, как картер, валы, ступка, синхронизаторы, шестерёнки и другие не менее важные элементы.

9 ступенчатая

Такой агрегат устанавливают, в большинстве случаев, на грузовики или автомобили, которые будут подвергаться высокой проходимости.


9 ступенчатая КПП

8 ступенчатая

Этот агрегат, как и его предшественник, пользуется популярность среди машин с высокой грузоподъёмностью.


8 ступенчатая КПП

5 ступенчатая

Наиболее популярная, среди легковых автомобилей.


5 ступенчатая КПП

Рекомендации по ремонту

Хотите, чтобы ваша коробка с делителем сохранялась в хорошем состоянии долгие годы? Тогда за ней нужен уход и элементарные проверки. Необходимо следить за работой таких элементов, как шестерёнки, ступка, сам рычаг управления и так далее. Случилось так, что поломки уже не избежать? Мы дадим вам следующие рекомендации для самостоятельного ремонта:

подробно ознакомиться со схемой и инструкцией вашего механизма;
для того чтобы провести ремонт, в первую очередь необходимо снять коробку полностью и только после можно приступать к ремонту;
после того как вы вытащите её наружу, не спешите разбирать её полностью, иногда проблема находится на поверхности, обращайте особое внимание на все детали, если увидите подозрительное «поведение», то скорее всего проблема именно в этом элементе;
если же вам всё-таки придётся разбирать коробку полностью, складывайте все детали в порядке разбора, для того, чтобы не запутаться в момент, когда вы будете собирать её обратно.

В этой статье была рассмотрена схема переключения передач для МАЗ всех видов. Надеемся, что информация вам пригодилась в ремонте. Пускай ваша коробка служит вам долгие годы!

avtozam.com

Возможные поломки

Неисправности коробки передач на ЯМЗ 236 могут быть следующего плана:

  • появление посторонних шумов;
  • уменьшение количества масла, которое заливается в коробку;
  • затрудненное включение скоростей;
  • самопроизвольное выключение скоростных режимов;
  • подтеки жидкости со стороны картера.

При любом из этих проявлений, целесообразно самостоятельно осуществить проверку уровня масла в коробке, насколько прочно подтянуты все крепежные гайки, болты. Если проблема кроется не в этом, автотранспорт следует отправить на диагностику в сервисный центр. Здесь мастера должны при помощи специального оборудования проверить целостность составляющих частей КПП (муфты, подшипники, втулки и т.д.), оценить рабочую способность масляного насоса.

.. 160 161 ..

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ КОРОБКИ ПЕРЕДАЧ ЯМЗ-236

При техническом обслуживании проверять крепление коробки передач к двигателю и состояние ее подвески, поддерживать нормальный уровень масла в коробке и своевременно заменять его при ТО-2.

Уровень масла в картере коробки передач должен быть не ниже нижней кромки контрольного отверстия 3 (рис. 122). Масло из картера коробки передач сливать в горячем состоянии через сливное отверстие, закрытое пробкой 4. После слива масла очистить магнит сливной пробки. После слива масла отвернуть болты и снять крышку 2 заборника масляного насоса, очистить и промыть сетку, после чего крышку установить на место

При установке крышки заборника обратить внимание на то, чтобы не перекрыть масляную магистраль крышкой или ее прокладкой

Рис. 122. Пробки коробки передач ЯМЗ-236П: 1-маслозаливное отверстие; 2-крышка заборника масляного насоса; 3-контрольное отверстие уровня масла; 4-сливное отверстие

Коробку передач промывать индустриальным маслом И-12А или И-20А по ГОСТ 20199 — 88; 2,5 — 3 л его залить в картер коробки, установить рычаг переключения передач в нейтральное положение, пустить двигатель на 1…8 минут, после чего остановить его, слить промывочное масло и залить свежее. Категорически запрещается промывать коробку передач керосином или дизельным топливом во избежание отказа в работе масляного насоса из-за недостаточного разрежения на всасывании и, как следствие, выхода из строя коробки передач. В случае полной переборки коробки передач масляный насос перед установкой смазать применяемым в коробке передач маслом.

При буксировке автомобиля с неработающим двигателем первичный и промежуточный валы коробки передач не вращаются, масляный насос в этом случае не работает и не подает смазку в подшипники шестерен вторичного вала и на конусные поверхности синхронизаторов, что вызовет задиры поверхностей скольжения, износ колец синхронизаторов и ведет к выходу из строя всей коробки передач. Для проведения буксировки выключить сцепление и включить прямую (четвертую) передачу в коробке передач или отсоединить коробку от трансмиссии.

Буксировка автомобиля на расстояние свыше 20 км без отсоединения карданного вала или выжима сцепления с включенной прямой передачей не допускается.

Для предупреждения преждевременного износа трущихся пар рекомендуется перед пуском двигателя при температуре окружающей среды ниже — 30°С подогреть коробку передач. Если это не представляется возможным, то на время длительной остановки двигателя масло из картера слить, а перед пуском двигателя это масло подогреть и залить в коробку через отверстие в верхней крышке.

Для плавного и легкого переключения передач и предохранения зубьев промежуточного вала и шестерыми первой передачи и заднего хода от торцевого износа, а также предохранения колец. синхронизаторов от износа правильно регулировать сцепление и не допускать его «ведения».

КПП МАЗ — это механизм переключения передач, который входит в устройство трансмиссии вместе с делителем.
