Сравнение самых больших автокранов в мире
Вопрос того, какой автокран является самым большим в мире, зависит от того, по какой характеристике сравнивать машины — по мощности, грузоподъемности, длине стрелы, длине шасси. Сравним в таблице самые большие и мощные автомобильные краны, чтобы выбрать настоящего гиганта.
| Zoomlion ZACB01 | XCA5000 | QAY 1200 | Liebherr LTM 11200-9.1 | SAC12000 | |
| Грузоподъемность, тыс. тонн | 2000 | 1600 | 1200 | 1200 | 1200 |
| Количество осей шасси | 12 | 9 | 8 | 9 | 9 |
| Мощность, л.с. | 1490 | 360 | 652 | 686 | 653 |
| Масса шасси с автокраном, тонны | 96 | 96 | 96 | 108 | 96 |
| Длина шасси с автокраном, м | 21,8 | 21,8 | 14,35 | 19,9 | 20,8 |
| Максимальная длина вылета стрелы, м | 106 | 106 | 106 | 136 | 102 |
Финальный рейтинг автомобильных кранов выглядит следующим образом:
- Самый грузоподъемный автокран в мире — Zoomlion ZACB01.
- Самый мощный автокран в мире — Zoomlion ZACB01.
- Самый тяжелый автокран в мире — Liebherr LTM 11200-9.1.
- Самый длинный автокран в мире (по длине шасси) — Zoomlion ZACB01 и XCA5000.
- Самая длинная стрела автокрана — Liebherr LTM 11200-9.1.
Ранее мы писали о том, как поставить автокран на учет.
Грузоподъемность и прочие свойства крана Liebherr
Немецкие производители выпускают несколько моделей крана Либхер тоннажем в 40, 50, 70, 100 тонн. Автокран Liebherr LTM 1100 имеет максимальную грузоподъемность. В целом, показатели грузоподъемности зависят от высоты стрелы и имеют следующее соотношение:
Грузоподъемность Liebherr LTM 1100
- 11,5 м – 100 т;
- 15,2 м – 65 т;
- 26,4 м – 51,3 т;
- 33,9 м – 32,8 т.
Грузоподъемность автокрана Liebherr увеличивается с помощью многих вариантов телескопирования. Высокая грузоподъемность позволяет транспортировать крупногабаритное объемное оборудование и хрупкие вещи в вертикальной и горизонтальной плоскости. Электронное управление позволяет устанавливать на автокран специальные опоры, за счет которых увеличиваются показатели максимально возможной грузоподъемности.
Спецмашина имеет встроенную раму данных наподобие бортового черного ящика, который фиксирует процесс работы крана в реальном времени. Маневренность и компактность автокрану обеспечивает радиус разворота, который на полном приводе составляет 11,01. Для противовеса рассчитан радиус поворота на 4,1 м.
О производителе
В 1949 г. швейцарский инженер Ганс Либхерр возглавлял строительную фирму своих родителей в Германии.
В послевоенные годы в стране катастрофически не хватало оборудования для жилищного строительства, тогда Ганс с группой конструкторов создали свой первый быстромонтируемый поворотный башенный кран.
Одновременно Либхерр основал машиностроительный завод в немецком городе Кирхдорф-на-Иллере для серийного выпуска этих машин.
Так появилось семейное предприятие Либхерр. Постепенно осваивая разные области промышленности, компания строила все новые заводы и представительства по всему миру, сегодня их уже более 130-ти.
В 2011 году был запущен завод на территории России в Нижегородской области.
Группа компаний производит разные виды техники. Холдинг выпускает горнодобывающее, шахтное, портовое оборудование, морские краны, бетонотранспортное, бетоносмесительное, холодильное/морозильное оборудование, авиадетали и аэрокосмическую технику.
Строительной технике в группе компаний уделяется самое большое внимание с момента основания
Либхер Мамонт
Данный монстр заслуживает отдельного внимания. Он поднимает груз в 1200 т на высоту до 180 м. 8-секционная стрела выдвигается и фиксируется автоматически. Имеется возможность установить гуськи, увеличивающие длину рабочего органа до 126 м. Вес крана и груза распределяется на 4 гидравлические опоры (до 200 т на каждую). Система противовесов состоит из 22-тонной платформы и 18 блоков по 10 т каждый. Вес крюка составляет 11 т, длина – около 10 м. Управление монстром при грузовых работах осуществляется из отдельной кабины. Размеры Мамонта:
- ширина – 3,00 м;
- длина тран./раб. – 19,94 м/28,20 м;
- высота тран./раб. – 4,00 м/4,42 м;
- общая высота – 4,08 м;
- масса тран./полная – 96 т/108 т.
Стоимость услуги автокрана Либхер 50т Заказать автокран
| Максимальная грузоподъемность, тонн | Максимальный вылет стрелы, м | Цена 1 часа работы, руб. | Цена за минимальное время работы (7 + 1ч) | Цена подачи 1км за МКАД |
| Макси маль ная грузо подъем ность , тонн | Макси мальный вылет стрелы, м | Цена 1 часа работы, руб. | Цена за мини мальное время работы (7 + 1ч) | Цена подачи 1км за МКАД |
| 50 | 40 | 4000 | 32000 | 250 |
| 50 | 40 + 16 | 4625 | 37000 | 250 |
| Меньшая грузоподъемность и стрела:Клинцы 40т 31+9м, Клинцы 40т 34+9м, Liebherr 40т 30+14м | Аналогичная грузоподъемность и стрела:Галичанин 50т 40+17м Все автокраны марки Liebherr | Большая грузоподъемность и стрела:Liebherr 55т 40+16м, Галичанин 60т 42+15м, Liebherr 60т 40+16м, Liebherr 70т 42+18м |
Характеристики
| КБ-403Б. 2005 Основные параметры | |
| Тип крана | Башенный, на рельсовом ходу |
| Тип стрелы | Балочная |
| Грузоподъёмность, при наибольшем вылете горизонтальной стрелы | 3 т — 3,5 т |
| Грузоподъемность, при наибольшем вылете наклонной под 30 град. стрелы | 3,7 т — 4,3 т |
| Грузоподъёмность, максимальная | 8 т |
| Грузовой момент | 120 — 132 т•м |
| Максимальный грузовой момент | 500 кН•м |
| Вылет стрелы, минимальный | 5,6 м (5,5 м) |
| Вылет при максимальной грузоподъёмности | 15м — 16,5 м |
| Вылет, максимальный (наклонная стрела) | 26,3 м |
| Вылет, максимальный (горизонтальная стрела) | 30 м |
| Время полного изменения вылета | н-д |
| Глубина опускания груза | 5 м |
| Высота подъёма груза, максимальная (наклонная стрела) | 54,7 м — 37,9 м |
| Высота подъёма груза, максимальная (горизонтальная стрела) | 41 м — 24,2 м |
| Тип башни | Подращиваемая снизу |
| Максимальное количество секций башни | 5-6 |
| Лифтовой подъёмник | нет |
| База | 6 м |
| Радиус поворотной части крана | 3,8 м |
| Ширина колеи | 6 м |
| Масса общая | 76,6 т — 80,5 т |
| Масса конструктивная | 46,6 т — 50,5 т |
| Масса противовеса | 30 т |
| Тип рельса | Р-43/Р-50 |
| Ветровой район эксплуатации | III-VII |
| Мощность электродвигателей | 121 кВт (116 кВт) |
| Изготовитель | НКСЗ, Московский |
Liebherr LTM 11200-9.1
Уже 50 лет немецкая специализируется на выпуске крупной грузоподъёмной техники. На TheBiggest их модели техники представлены в статьях про самые высокие краны, про самые большие карьерные самосвалы и экскаваторы. Их детище LTM 11200-9.1 долгое время занимало лидирующую позицию в мире по грузоподъёмности.
В 2007 году кран, грузоподъёмностью 1 200 тонн, был впервые представлен на выставке Bauma. Возможности крупногабаритной машины просто поразили специалистов.
Стрела может поднимать груз на высоту 109 метров, а для слаженной работы подъёмного механизма на кране установлен 6-цилиндровый двигатель, мощностью в 367 л.с.
Автокраны Либхер (Liebherr) — описание, характеристики, виды
Создано: 16 августа 2018
Международный концерн Liebherr со штаб-квартирой в Германии – признанный мировой лидер в области производства строительной и землеройной техники.
Компания выпускает большой номенклатурный ряд автокранов с различными грузоподъемными характеристиками от 35 до 1200 тонн и модельным рядом LTM, LTF, LG с телескопической стрелой. Машины зарекомендовали себя как надежная техника, способная работать в самых сложных условиях.
Кран Либхер используется при погрузочно-разгрузочных работах, возведении зданий и сооружений, прокладке трубопроводных магистралей, монтаже и демонтаже конструкций, обслуживании высотных объектов.
Общие характеристики
Оборудование самоходных кранов на колесном ходу – востребованный вид спецтехники. Подъемные модели смонтированы на шасси собственной конструкции. В производстве используются инновационные технологии. Многоосная подвеска с независимым управлением поворотом колес обеспечивает высокую маневренность и проходимости техники. Способны передвигаться по бездорожью, а на шоссе развивают скорость до 80 км/час.
Подъемный механизм оборудован системой контроля и безопасности. Инженерное оснащение позволяет крановщику производить перемещение груза с погрешностью всего в несколько сантиметров.
Превосходные рабочие параметры дополняются привлекательным дизайном и внутренним комфортом. Кабина машиниста-оператора имеет большую площадь остекления, оборудована системами отопления, вентиляции и кондиционирования.
Технические характеристики автокрана LIEBHERR LTM 1055
| Грузоподъемность | 55 тонн |
| Длина стрелы | 10,2 — 40 метров |
| Длина гуська | 16 метров |
| Максимальная высота подъема (с гуськом) | 40 (56) метров |
| Максимальный вылет | 3 — 36 метров |
| Общий вес противовеса | 12 тонн |
| Базовое шасси | Liebherr |
| Колесная формула | 6 x 6 |
| Опорный контур | 7,4 х 6,3 метра |
| Габаритные размеры в транспортном положении, ДхШхВ | 11,85 х 2,54 х 3,75 метра |
| Масса в транспортном положении | 36 тонн |
Технические характеристики автокрана LIEBHERR LTM 1070
| Грузоподъемность | 70 тонн |
| Длина стрелы | 11 — 42 метра |
| Длина гуська | 18 метров |
| Максимальная высота подъема (с гуськом) | 40 (60) метров |
| Максимальный вылет | 3 — 40 метров |
| Базовое шасси | LIEBHERR |
| Колесная формула | 8 x 6 |
| Опорный контур | 7,99 х 6,3 метра |
| Габаритные размеры в транспортном положении, ДхШхВ | 12,5 х 2,55 х 3,95 метра |
| Масса в транспортном положении | 48 тонны |
Особенности оборудования
В производстве применяются передовые разработки, обеспечивающие точность и безопасность при выполнении работ:
- LICCON – компьютерная система управления и контроля. Является собственной разработкой компании Liebherr. Имеет возможность корректировок параметров под конкретную модель. Адаптирована для эксплуатации в условиях экстремальных температур.
- Telematic – механизм автоматического выдвижения секций стрелы. Обеспечивает высокую скорость и необходимую рабочую высоту.
- VarioBase – устройство дополнительных аутригеров, увеличивающих технические параметры и точность выполнения работ в стесненных условиях.
Модельный ряд
Серия LTM включает в себя вездеходные модели на пневмоколесной базе с телескопической стрелой грузоподъемностью от 35 до 1200 тонн. Автокраны грузоподъемностью 50 тонн Liebherr часто можно увидеть в объявлениях о продаже, за счет большой популярности данного товара. Кран Либхер имеет большой спрос в услугах почасовой аренды и наша компания GSA не исключение, мы предлагаем большой выбор спецтехники для строительных и ремонтных работ.
| Марка | Грузоподъемность, тонны | Длина стрелы, метры | Гусек, метры |
| LIEBHERR LTM 1030 | 35 тонн | 30 метров | 15 метров |
| LIEBHERR LTM 1040 | 40 тонн | 35 метров | 9,5 метров |
| LIEBHERR LTM 1045 | 45 тонн | 34 метра | 16 метров |
| LIEBHERR LTM 1050 | 50 тонн | 38 метров | 16 метров |
| LIEBHERR LTM 1055 | 55 тонн | 40 метров | 16 метров |
| LIEBHERR LTM 1070 | 70 тонн | 50 метров | 16 метров |
| LIEBHERR LTM 1090 | 90 тонн | 50 метров | 26 метров |
| LIEBHERR LTM 1095 | 95 тонн | 58 метров | 26 метров |
| LIEBHERR LTM 1100 | 100 тонн | 52 метра | 33 метра |
| LIEBHERR LTM 1130 | 130 тонн | 60 метров | 33 метра |
| LIEBHERR LTM 1160 | 160 тонн | 62 метра | 43 метра |
| LIEBHERR LTM 1200 | 200 тонн | 72 метра | 43 метра |
| LIEBHERR LTM 1220 | 220 тонн | 60 метров | 43 метра |
| LIEBHERR LTM 1250 | 250 тонн | 72 метра | 70 метров |
| LIEBHERR LTM 1300 | 300 тонн | 60 метров | 70 метров |
| LIEBHERR LTM 1400 | 400 тонн | 60 метров | 84 метра |
| LIEBHERR LTM 1450 | 450 тонн | 85 метров | 84 метров |
| LIEBHERR LTM 1500 | 500 тонн | 84 метров | 91 метр |
| LIEBHERR LTM 11200 | 1200 тонн | 100 метров | 126 метров |
Максимальная грузоподъемность достигается при вылете 2,5-3 м. Подробные грузовысотные характеристики моделей описаны в их технической документации.
Автокран liebherr ltm 1160технические характеристики
Максимальная грузоподъемность 160 тон при вылете 3 мТелескопическая стрела 13,2 — 62 мУдлинитель стрелы (гусек) 22 м
Двигатель/мощность двигатель Либхерр / 370 кВтПривод / рулевое управление 10 x 8 x 10
Скорость передвижения 80 км/чВес в транспортном положении 60 тОбщий вес противовеса 46,5 т
Система безопасности оснащена ограничителем грузоподъемности LICCON, системой тестирования работоспособности рабочих узлов, предохранительными и запорными гидроклапанами на случай разрыва гидропроводов. Безопасность при выполнении работ обеспечивают полностью электронное активное рулевое управление задними мостами и пневматические дисковые тормоза.
Высокие значения грузоподъемности обеспечены как при полном, так и при частичном использовании балласта.
Диаграмма грузоподъемностиLIEBHERR LTM 1160 без гуська
Значения грузоподъемности даны в тоннах; Вылет стрелы измеряется от оси вращения поворотной платформы; Значения грузоподъемности для стрелы актуальны только со снятым гуськом;
Возможны изменения величин грузоподъемности.
Автокран снабжен двухсекционным откидным удлинителем длиной до 22 м, который возможно установить под углами 22,5°, 45° к стреле.
Размеры LIEBHERR LTM 1160
Размеры на рисунке приведены в мм. A — 4000, B — 3000, C — 2551, D — 3752, E — 2050, F — 420, альфа — 21°, бетта — 26°, бетта1 — 19°; R — траектория при повороте передними колесами;
R1 — траектория при повороте всеми колесами;
Ниже вы можете посмотреть технические характеристики других автокранов LIEBHERR, доступных для заказа:
| Модели | Г/П, тон | Длина стрелы/гуська, м. | Стоимостьсмены*, руб | Стоимостьдоставки**, руб/км |
| LTM 1025 | 25 | 27/15 | 15 000/22 000 | 150 |
| LTM 1030 | 30 | 30/15 | 20 000/25 000 | 150 |
| LTM 1040 | 40 | 30/16 | 25 000/30 000 | 180 |
| LTM 1050 | 50 | 40/16 | 30 000/35 000 | 200 |
| LTM 1070 | 70 | 40/16 | 40 000/45 000 | 350 |
| LTM 1090 | 90 | 52/19 | 65 000/70 000 | 350 |
| LTM 1100 | 100 | 52 | договорная | 400 |
| LTM 1120 | 120 | 56/22 | 85 000/95 000 | 400 |
| LTM 1160 | 160 | 60/22 | 120 000/130 000 | 400 |
| LTM 1180 | 180 | 60/35 | договорная | 400 |
| LTM 1200 | 200 | 60/22 | 150 000/160 000 | 400 |
| LTM 1250 | 250 | 72/36 | 180 000/200 000 | 450 |
| LTM 1300 | 300 | 60/56 | договорная | договорная |
| LTM 1400 | 400 | 60/84 | договорная | договорная |
| LTM 1500 | 500 | 50/91 | договорная | договорная |
| LTM 1800 | 800 | 60/91 | договорная | договорная |
| LTM 11200 | 1200 | 100/48 | договорная | договорная |
| * Стоимость смены указана без учета НДС. Длительность смены составляет 8 часов, включая 1 час подачи автокрана. Время подачи увеличивается до 2-х часов при выполнении работ в центре г. Москвы (в пределах ТТК), а также за МКАД (0-10 км). ** Стоимость доставки автокрана указана за каждый километр свыше 10 км от МКАД. |
Внимание!
При заказе автокрана на длительный срок, предоставляются существенные скидки — как на стоимость смены, так и на стоимость доставки.
Автокраны серии LTM работают по очень плотному графику, поэтому заявки на аренду автокрана следует подавать заблаговременно, особенно при безналичном расчете.
При аренде автокранов грузоподъемностью свыше 50 тонн, необходимо также учитывать стоимость сопровождения ГАИ.
| 2008-2014 группа компаний «ПЕРВОЕ СТРОИТЕЛЬНОЕ УПРАВЛЕНИЕ» |
Либхер 40 тонн
Модель Либхер LTM-1040 рассчитана на грузоподъемность 40 т. Рама изготовлена из высокопрочной мелкозернистой стали и имеет жесткую пространственную конструкцию.
Машина оборудована 6-цилиндровым турбодизелем Mercedes-Benz мощностью 286 л.с. жидкостного охлаждения.
Длина 4-секционной телескопической стрелы варьируется в пределах 10-35 м. Механизм выдвигается бесступенчато с помощью гидромеханической системы телескопирования.
Рабочие показатели машины:
- скорость передвижения крана — 80 км/ч;
- максимальная высота подъема — 39 м;
- габаритные размеры в конструкционном исполнении — 3600х6000х10490 мм;
- вес — 24 т.
Позиционирование на рынке и цены
Благодаря тому, что компания имеет производство на территории Российской Федерации, то купить купить автокран Liebherr вы можете у себя на родине. Техника успешно конкурирует как по ценам, а тем более и по качеству с продукцией отечественных машиностроителей. По сути, автокраны Liebherr это самые востребованы и распространенные самоходные краны в России, выпускаемые зарубежной компанией. Достигнуто все это высокими эксплуатационными характеристиками и приемлемой стоимостью (всего лишь на 10 — 20 % выше, чем у российских кранов).
Количество отзывов Оставить отзыв
Сортировать по:
Будьте первым, чтобы оставить отзыв.
{` review`.`rating_title `}
Показать еще
Оставить отзыв
- Надежность
- Удобство и комфорт
- Ремонтопригодность
- Ходовые качества
Кран 50 тонн Либхер
Экономичный автокран больше всего знаком в местных кругах как техника по заказу, которая обладает отличной грузоподъемностью и маневренностью. Это объясняется тем, что все колеса поворачиваются в одном направлении, а 12-тиступенчатая коробка передач проста в управлении.
Автокран состоит из трех осей, нагрузка на каждую из которых составляет по 12 тонн. Общий вес противовеса составляет 7 тонн. Гидравлические балочные стойки и продуманный опорный контур увеличивают степень безопасности работы автокрана.
Следует отдельно поговорить о рабочем месте оператора. Тонированные стекла и большие зеркала с электрическим подогревом идеально подходят для работы в тяжелых природных условиях. Удобный в управлении дисплей отображает все необходимые рабочие показатели и предотвращает перегрузки крана.
Ниже приведены технические характеристики марки Либхер
| Габаритные размеры, м (дл., шир., выс.) | 12,4*2,5*3,8 |
| Колесная формула | 6*6*6 |
| Длина радиуса действия, м | 11,3-38 |
| Максимальная высота стрелы с 4 секциями вместе с удлинителем, м | 54 |
| Гусек (решетчатый удлинитель), м | 9-16 |
| Мощность двигателя, л.с. | 367 |
| Максимальная скорость передвижения, км/час | 80 |
Обзор моделей автокранов Либхер
Линейка самоходных кранов немецкой компании – более чем широка. В ней присутствуют модели для самых разных потребностей клиента. Одни являются относительно компактными. Другие же – наоборот, настоящие гиганты:
- Серия LTC. Компактная трёхосная машина с минимальным радиусом разворота. Это качество достигается благодаря поворотным первой и третьей осям. Данные автокраны Либхер позиционирует как идеальные для работы в тесноте, например, в заводском цеху. Шасси – собственное, кабина – одноместная. Грузоподъёмность единственной модификации 1050-3.1 составляет 50 тонн.
- Серия LTM. Автокраны с количеством осей от двух до девяти. Грузоподъёмность варьируется от 35 до невероятных 1200 тонн. Крупнейший из них — Liebherr LTM 11200-9.1 – на момент показа публике (2007 год) имел самую большую мощности и длину стрелы в своём классе (100 м без гуська).
- Серия LTF. Базируется на стандартных автомобильных шасси европейских производителей, по выбору клиента (например, Scania), что позволяет значительно снизить эксплуатационные затраты. Грузоподъёмность четырёхосной машины – 45 или 60 тонн.
- Серия LRT. Включает две модификации на 90 и 100 тонн. Главная «фишка» — это высокая проходимость. Этому качеству способствуют, в том числе, шины с развитыми грунтозацепами. Вдобавок обе оси поворачиваются, таким образом, кран может обладать прекрасной манёвренностью.
- Серия LG. Конструкция с решётчатой стрелой, которую «предоставил» гусеничный кран LR 750, установлена на колёсное шасси с восемью осями. Так получился колесный кран LG 1750, который может таскать до 750 тонн при вылете стрелы 7 метров.
Краны Либхер имеют множество моделей

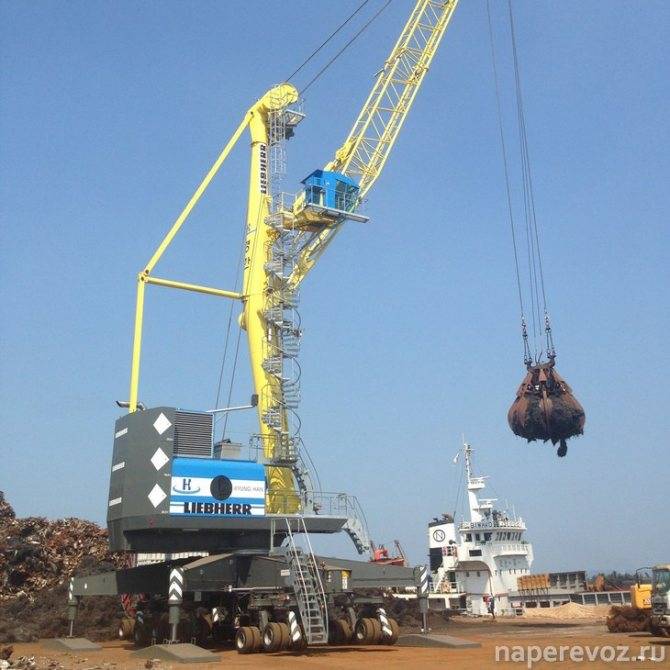

Фото мобильных кранов
Даже те, кто далёк от сферы строительства и просто интересуется техникой, могут часами любоваться фотографиями и видео этих прекрасных немецких машин. Особый интерес, конечно, вызывают самоходные краны побольше, в первую очередь – огромный LTM 11200-9.1.
Либхер LTM 11200-9.1
Характеристики
Основными параметрами для мобильных кранов являются максимальная грузоподъёмность и предельный вылет стрелы. Они не могут быть достигнуты одновременно, так как поднять и перенести много груза кран может только при небольшом вылете (как правило, до нескольких метров).
Обязательно почитайте: Характеристики крана козлового ККС-10
Кроме того, важны характеристики двигателей – рабочий объём, максимальная мощность и крутящий момент. И если у «скромных» самоходных кранов мотор один, то на машины побольше устанавливается отдельный дизель именно для привода кранового оборудования. Например, основной двигатель на 750-тонном кране – восьмицилиндровый, мощностью 505 кВт (686 л.с.). А крановая установка работает от более скромного шестицилиндрового дизеля, имеющего мощность всего 300 кВт (408 л.с.). Оба – собственного производства, хотя Liebherr сотрудничает в этой сфере также с компанией Mercedes-Benz.
Цена
Такая техника, как правило, не продаётся на площадках дилеров – заказ оформляется и выполняется индивидуально, в зависимости от требований конкретного заказчика. Но можно ориентироваться на цену подержанной техники. Например, компактный 55-тонный Liebherr LTC-1055 — 3.1 2009 года обойдётся в 20,5 миллиона рублей. Четырёхосный 100-тонный Liebherr LTM 1100-4.2, 2006 года стоит со всеми налогами около 66 миллионов рублей. А за гигант Liebherr LTM 11200 — 9.1 того же 2021 года выпуска просят уже 335 миллионов рублей с доставкой морем в Россию, но без учёта таможенных платежей.
Обзор моделей башенных кранов Либхер
Liebherr – крупнейший в мире поставщик башенно-поворотных кранов. Самые большие стройки мира доверяют именно этой компании. В частности, для возведения аэропорта Стамбула было задействовано сразу 55 таких кранов. Линейка включает десятки самых разных моделей. Например, один кран башенный Либхер благодаря своей низкой высоте является более подходящим для работы под высоковольтными линиями и на пересекающихся участках работы. Преимущество другого – максимально быстрый и простой монтаж. Таким образом, он может быть приведён в рабочее состояние за небольшой промежуток времени и вдобавок силами минимального количества сотрудников. Всё это – экономия ресурсов.
Фото
Если обратить внимание на фотографии со строительных площадок, расположенных по всему миру, то почти наверняка можно увидеть именно краны Liebherr
Технические характеристики
В зависимости от конкретной модификации, кран башенный liebherr может переносить от полутора до 50 тонн. Максимальный вылет стрелы при этом варьируется от 50 до 81.5 метров. Кроме того, имеется ещё множество параметров, которые влияют на выбор той или иной конструкции.
Обзор и применение на практике
Производитель предлагает большой выбор мобильных пневмоколесных и гусеничных кранов Либхер, среди которых выделяют такие:
- мобильные агрегаты серии LTM: 1030-11200;
- малогабаритные устройства серии LTC: 1050;
- строительные автомобильные механизмы с телескопической стрелой серии LTF: 1045 и 1060;
- пневмоколесные подъемные краны Liebherr с решетчатой стрелой серии LG: 1750;
- вездеходные короткобазовые машины серии LRT: 1090 и 1100;
- башенные краны Liebherr 132 EC-H8 с неповоротной башней и балочной стрелой.
К гусеничным моделям кранов относят серии LR и LTR с телескопической стрелой. Максимальная грузоподъемность техники — 3000 т.
Самой распространенной моделью среди пользователей является автокран Либхер LTM с большим радиусом балласта и вездеходным шасси повышенной проходимости, что влияет на его мобильность и гарантирует движение даже по грунтовым дорогам. Благодаря технологии VarioBallast устройство может эксплуатироваться на тесных и ограниченных площадках в ночное время.
Самоходные подъемные краны Либхер комплектуются мощными турбодизельными двигателями Liebherr с минимальным выбросом вредных веществ.
Коробки передач (КП) ZF автоматизированы и экономичны. На это влияют следующие факторы:
- большое количество скоростей переключения и сухое сцепление приводят к понижению расхода топлива;
- наличие 2-ступенчатой КП на кранах LTM с 3-5 мостами позволяет уменьшать скорость замедленного хода и увеличивать маневренность;
- КП ZF-TC Tronic с установленным преобразователем крутящего момента на моделях LTM;
- КП ZF 6WG под нагрузкой в сложенном состоянии и установленным преобразователем на LTM и LTC с 2 мостами;
- большое количество ведущих мостов.
Тормозная система характеризуется мгновенным срабатыванием, плавным торможением и пониженными рабочими характеристиками.
Мосты оборудованы гидропневматической регулируемой подвеской Niveaumatik, что позволяет увеличить нагрузку на ось и улучшить боковую устойчивость во время поворота.
Для больших мобильных кранов с 5 и более мостами устанавливают привод крановой установки от двигателя шасси.
Для кранов разработана система управления Liccon с вариативной опорной базой, а также технология VarioBase для точности расчетов грузоподъемности.
Кабина просторна, уютна и эргономична. Мягкое сиденье машиниста регулируется по вертикали, содержит подголовник и пневмоопору для поясницы. Большие окна и затемненные стекла увеличивают обзорность. Наружные зеркала настраиваются электрическим приводом. Руль регулируется по всем плоскостям. На панели расположены многофункциональные приборы управления и индикаторы.
Для комфорта при работе разработаны вентиляционные и отопительные системы.
Надежность грузоподъемных машин доказана практикой.
Французский производитель S.E Levage презентовал работу крана LTM-1300 в 12 часов ночи при подъеме на высоту 60 м гоночной яхты на галерею Эйфелевой башни в Париже. Носитель рекламы устанавливался в предварительно смонтированные крепления.
Фирма Wasel GmbH из Бергхайма показала демонтаж больших навесных подмостков на Кельнском кафедральном соборе на высоте 100 м краном Liebherr LTM-1750 с максимальным подъемом крюка 154 м.
В швейцарском кантоне Вале с узкими поворотами и крутыми подъемами, усыпанными щебнем, гусеничный кран LTR-1060 доказал высокую проходимость по бездорожью и маневренность. Он добрался до стройплощадки на высоту 2020 м по сложному высокогорному отрезку протяженностью 920 м для расширения туннеля зубчатой железной дороги Горнерграт.
Модельный ряд автокранов Либхер
Компания перекрывает весь спектр разновидностей самоходных кранов, существуют следующие серии:
LTM — телескопические краны на шасси повышенной проходимости. Кроме того, что машины могут пройти по любому грунту (на наших строительных площадках это не редкость) они также имеет и высокую скорость при движении по шоссе. Самый мощный телескопический кран в мире — автокран Либхер Liebherr LTM 11200-9.1 (автокран Либхер (Liebherr) 1200 тонн).
LTF — строительные краны-такси, отличаются тем что могут перемещать грузы без выдвижения и фиксации дополнительных опор аутригеров. Приехавший на площадку кран сразу готов приступить к работе, что дает им ощутимое преимущество в том случае, когда режим работы крана не предусматривает постоянного нахождения на одном месте, а требует постоянного перемещения для исполнения кратковременных работ.
Описание автокрана Либхер (Liebherr) LG 1750
LG — краны повышенной грузоподъемности со стрелой решетчатого типа. Новый 750 тонный самоходный кран с решетчатой стрелой. Диапазон своих тяжелых самоходных подъемных кранов фирма Либхерр расширила краном с решетчатой стрелой LG 1750.
Он объединяет широкий выбор комплектации 750-тонного гусеничного крана с мобильностью быстро передвигающегося автомобильного крана той же самой категории грузоподъемности.
Для LG 1750 фирма Либхерр использовала крановую поворотную платформу и стреловую систему гусеничного крана LR 1750, а также польностью заново разработанное шестиосное компактное шасси современной конструкции. Четыре очень прочные и больших размеров откидные балки образуют звездообразную опору с опорной базой 16 х 16 м. Они доминируют во внешнем облике этого специального кранного шасси. Таблица 1 — Технические характеристики автокрана Либхер (Liebherr) LG 1750
| Двигатель шасси | 8-ми цилиндровый дизельный двигатель фирмы Либхерр с турбонагнетателем |
| Мощность двигателя, кВт | 500 |
| Двигатель крановый установки | 6-ти цилиндровый дизельный двигатель фирмы Либхерр с турбонагнетателем |
| Мощность двигателя, кВт | 400 |
| Привод / рулевое управление | 16 x 8 x 16 |
| Макс. грузоподъемность при 7м вылете, т | 750 |
| Стрела решетчатой конструкции, м | 21 — 140 |
| Решетчатый удлинитель стрелы, м | 28 — 105 |
| Скорость передвижения, км/ч | 80 |
| Общий вес противовеса, т | 650 |
LTC — компактные телескопические краны. Благодаря специальной конструкции шасси и грузоподъемного механизма способны работать в стесненных условиях, что не редкость на современных строительных площадках при плотной городской застройке. Эта способность машин также позволяет эффективно использовать их при выполнении аварийно-ремонтных работ на различных коммуникациях.
МК — самоходные башенные краны. В отличие от традиционных кранов такой конструкции, которые передвигаются по рельсам, они позволяют сократить время обустройства строительной площадки и, следовательно, сроки возведения объекта.
Автокран liebherr ltm 1100технические характеристики
Максимальная грузоподъемность 100 тон при вылете 2,7 м
Телескопическая стрела11,5 — 52 м Удлинитель стрелы (гусек)отсутствует Двигатель/мощность двигатель Либхерр / 370 кВт
Привод / рулевое управление8 x 8 x 8 Скорость передвижения 80 км/ч
Вес в транспортном положении60 т Общий вес противовеса35 т Система безопасности оснащена ограничителем грузоподъемности LICCON, системой тестирования работоспособности рабочих узлов, предохранительными и запорными гидроклапанами на случай разрыва гидропроводов. Безопасность при выполнении работ обеспечивают полностью электронное активное рулевое управление задними мостами и пневматические дисковые тормоза.
Минимальные при такой грузоподъемности размеры обеспечивает максимальную маневренность и позволяет работать в самых ограниченных условиях.
Высокие значения грузоподъемности обеспечены как при полном, так и при частичном использовании балласта. Автокран снабжен системой, в отдельных случаях обеспечивающей безопасное перемещение с грузом без выставления аутригеров.
Диаграмма грузоподъемности LIEBHERR LTM 1100 без гуська
Значения грузоподъемности даны в тоннах; Вылет стрелы измеряется от оси вращения поворотной платформы; Значения грузоподъемности для стрелы актуальны только со снятым гуськом;
Возможны изменения величин грузоподъемности.
Размеры LIEBHERR LTM 1100
Размеры на рисунке приведены в мм. A — 4000, B — 2750, C — 2310, D — 1940, E — 2975, F — 3130, G — 3705, H — 23°, I — 18°, K — 25°; R — траектория при повороте передними колесами;
R1 — траектория при повороте всеми колесами;
Ниже вы можете посмотреть технические характеристики других автокранов
LIEBHERR, доступных длязаказа :
| Модели | Г/П, тон | Длина стрелы/гуська, м. | Стоимостьсмены*, руб | Стоимостьдоставки**, руб/км |
| LTM 1025 | 25 | 27/15 | 15 000/22 000 | 150 |
| LTM 1030 | 30 | 30/15 | 20 000/25 000 | 150 |
| LTM 1040 | 40 | 30/16 | 25 000/30 000 | 180 |
| LTM 1050 | 50 | 40/16 | 30 000/35 000 | 200 |
| LTM 1070 | 70 | 40/16 | 40 000/45 000 | 350 |
| LTM 1090 | 90 | 52/19 | 65 000/70 000 | 350 |
| LTM 1100 | 100 | 52 | договорная | 400 |
| LTM 1120 | 120 | 56/22 | 85 000/95 000 | 400 |
| LTM 1160 | 160 | 60/22 | 120 000/130 000 | 400 |
| LTM 1180 | 180 | 60/35 | договорная | 400 |
| LTM 1200 | 200 | 60/22 | 150 000/160 000 | 400 |
| LTM 1250 | 250 | 72/36 | 180 000/200 000 | 450 |
| LTM 1300 | 300 | 60/56 | договорная | договорная |
| LTM 1400 | 400 | 60/84 | договорная | договорная |
| LTM 1500 | 500 | 50/91 | договорная | договорная |
| LTM 1800 | 800 | 60/91 | договорная | договорная |
| LTM 11200 | 1200 | 100/48 | договорная | договорная |
| * Стоимость смены указана без учета НДС. Длительность смены составляет 8 часов, включая 1 час подачи автокрана. Время подачи увеличивается до 2-х часов при выполнении работ в центре г. Москвы (в пределах ТТК), а также за МКАД (0-10 км).** Стоимость доставки автокрана указана за каждый километр свыше 10 км от МКАД. |
Внимание!
При заказе автокрана
на длительный срок, предоставляются существенныескидки — как на стоимость смены, так и на стоимость доставки.
Автокран liebherr ltm 1070технические характеристики
Максимальная грузоподъемность 70 тон при вылете 2,5 мТелескопическая стрела 11 — 50 мУдлинитель стрелы (гусек) 9,5 — 16 м
Двигатель/мощность двигатель Либхерр / 270 кВтПривод / рулевое управление 8 x 6 x 8
Скорость передвижения 80 км/чВес в транспортном положении 48 тОбщий вес противовеса 14,5 т
Система безопасности оснащена ограничителем грузоподъемности LICCON — 2, системой тестирования работоспособности рабочих узлов, предохранительными и запорными гидроклапанами на случай разрыва гидропроводов.
Активное рулевое управление всеми мостами обеспечивает максимальную маневренность и позволяет работать в самых ограниченных условиях используя систему диагонального перемещения.
Диаграмма грузоподъемностиLIEBHERR LTM 1070 без гуська
Значения грузоподъемности даны в тоннах; Вылет стрелы измеряется от оси вращения поворотной платформы; Значения грузоподъемности для стрелы актуальны только со снятым гуськом;
Возможны изменения величин грузоподъемности.
Автокран снабжен двухсекционным откидным удлинителем длиной до 16 м, который возможно установить под углами 0°, 20°, 40° или 60° к стреле.
Диаграмма грузоподъемности LIEBHERR LTM 1070 с гуськом имеет табличную форму и содержит математические вычисления. Для исключения ошибок в выборе крана для заказа, обращайтесь к нашим специалистам.
Размеры LIEBHERR LTM 1070
Размеры на рисунке приведены в мм. A — 3950, B — 2550, C — 2101, D — 3632, E — 2982, F — 1874, G — 20°, H — 16°, I — 22°; R — траектория при повороте передними колесами;
R1 — траектория при повороте всеми колесами;
Ниже вы можете посмотреть технические характеристики других автокранов LIEBHERR, доступных для заказа:
| Модели | Г/П, тон | Длина стрелы/гуська, м. | Стоимостьсмены*, руб | Стоимостьдоставки**, руб/км |
| LTM 1025 | 25 | 27/15 | 15 000/22 000 | 150 |
| LTM 1030 | 30 | 30/15 | 20 000/25 000 | 150 |
| LTM 1040 | 40 | 30/16 | 25 000/30 000 | 180 |
| LTM 1050 | 50 | 40/16 | 30 000/35 000 | 200 |
| LTM 1070 | 70 | 40/16 | 40 000/45 000 | 350 |
| LTM 1090 | 90 | 52/19 | 65 000/70 000 | 350 |
| LTM 1100 | 100 | 52 | договорная | 400 |
| LTM 1120 | 120 | 56/22 | 85 000/95 000 | 400 |
| LTM 1160 | 160 | 60/22 | 120 000/130 000 | 400 |
| LTM 1180 | 180 | 60/35 | договорная | 400 |
| LTM 1200 | 200 | 60/22 | 150 000/160 000 | 400 |
| LTM 1250 | 250 | 72/36 | 180 000/200 000 | 450 |
| LTM 1300 | 300 | 60/56 | договорная | договорная |
| LTM 1400 | 400 | 60/84 | договорная | договорная |
| LTM 1500 | 500 | 50/91 | договорная | договорная |
| LTM 1800 | 800 | 60/91 | договорная | договорная |
| LTM 11200 | 1200 | 100/48 | договорная | договорная |
| * Стоимость смены указана без учета НДС. Длительность смены составляет 8 часов, включая 1 час подачи автокрана. Время подачи увеличивается до 2-х часов при выполнении работ в центре г. Москвы (в пределах ТТК), а также за МКАД (0-10 км). ** Стоимость доставки автокрана указана за каждый километр свыше 10 км от МКАД. |
Внимание!
При заказе автокрана на длительный срок, предоставляются существенные скидки — как на стоимость смены, так и на стоимость доставки.
Автокраны серии LTM работают по очень плотному графику, поэтому заявки на аренду автокрана следует подавать заблаговременно, особенно при безналичном расчете.
При аренде автокранов грузоподъемностью свыше 50 тонн, необходимо также учитывать стоимость сопровождения ГАИ.
| 2008-2014 группа компаний «ПЕРВОЕ СТРОИТЕЛЬНОЕ УПРАВЛЕНИЕ» |
