Устройство и характеристики мостовых двухбалочных кранов общего и специального назначения

Устройство мостового крана

Общее устройство мостового крана состоит из одно- или двухбалочного моста, перемещающейся по нему грузовой тележке. Как на мосту, так и на тележке установлено необходимое электрооборудование и механические узлы. Управляется механизм из подвесной кабины или с пульта, при нахождении оператора на полу цеха или вне рабочей площадки.

Монтаж подкрановых путей может осуществляться как на свободностоящей крановой эстакаде, так и с использованием пола, колонн, стропильных ферм цеха.

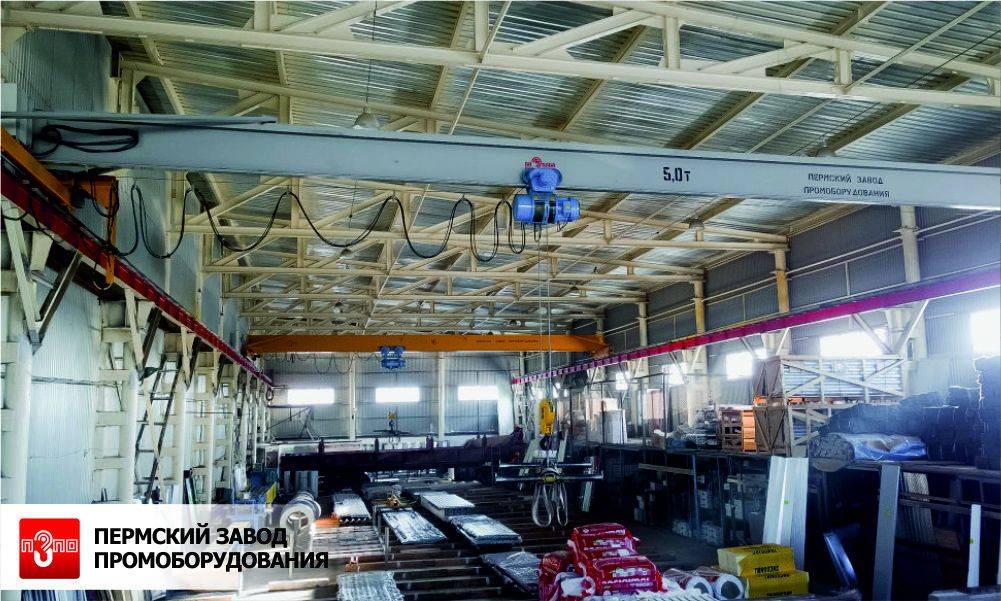

На фото устройство мостового крана

Тормозная система

Для удержания груза или контроля скорости его перемещения (спускной тормоз), остановки передвижения моста крана или грузовой тележки (спускной тормоз) служит тормозная система. Традиционно в подъемных механизмах используются замкнутые (закрытые) тормоза, блокирующие движение в нормальном состоянии. При нажатии на педаль или рукоять, механизм растормаживается. При аварийной ситуации, в случае поломки или остановки какого-либо узла крана, такой тормозной механизм автоматически срабатывает.

Более плавное и быстрое торможение обеспечивают колодочные тормоза.

В случае если перемещение грузовой тележки осуществляется со скоростью, не превышающей 32 м/мин, необходимости в тормозной системе нет, т.к. потери на трение в подшипниках колес и при качении по рельсам обеспечивают устойчивое замедление.

Этот путь, который прошла тележка до полной остановки с момента начала торможения называется путем торможения.

Механизмы подъема

На крановой тележке расположен механизм подъема и опускания груза. В дополнение к основному, могут использоваться один или два вспомогательных механизма, грузоподъемность которых меньше грузоподъемности основного в 3-10 раз в зависимости от класса крана.

Составными частями любого из них являются:

• Приводной электродвигатель.
• Трансмиссионные валы.
• Редуктор.
• Грузовые тросы с барабаном для намотки.

Схема подъемного механизма мостового крана

Подкрановые пути

Учитывая вес самого крана и груза, а также скорость перемещения по подкрановым путям, к качеству их установки должны применяться повышенные требования, исключающие возможность схода крана с рельсов. Для того, чтобы предотвратить это, ширина колес должна превышать ширину используемых рельсов. Так, при использовании цилиндрических колес, их ширина должна быть больше ширины рельса на 30 и более мм. Для конических колес это значение должно быть не менее 40 мм.

Укладка рельсов должна производиться с тепловым зазором, а также обеспечиваться перепад высот на них не более 2 мм. При больших значениях возникает сильная ударная нагрузка на колеса.

В случае подвесного мостового крана, устройство кранового пути представляет собой закрепленную на стропильных фермах помещения балку, чаще всего двутавровую, грузовая каретка при этом перемещается по нижней плоскости этой балки (подвешивается к ней).

Электрообрудование

К электрооборудованию мостовых кранов предъявляются особые требования, среди которых режим работы, при котором в течение часа может производиться до нескольких сотен кратковременных включений и выключений, перегрузки, возникающие при разгоне и торможении крановой тележки и самого крана, изменение скоростей передвижения.

Перемещение моста и грузовой тележки, манипуляции с грузом обеспечивает основное электрооборудование мостового крана.

К электрооборудованию относятся:

• Электродвигатели. Устанавливаются 3 или 4 двигателя, 2 из которых смонтированы на тележке для осуществления подъема/опускания груза, перемещения ее по балке моста, и 1 или 2 двигателя обеспечивают перемещение балки крана по подкрановым путям.
• Управляющая аппаратура (реле, контроллеры, пускатели и т.д.).
• Устройства электрозащиты (предохранители, автоматические выключатели и т.д.).
• Устройства, обеспечивающие работу тормозной системы крана.

Электросхема мостового крана

К вспомогательному электрооборудованию относятся осветительные приборы, системы отопления кабины, звуковая и проч. сигнализация, и т.п.

Электропитание крана обеспечивается двумя способами:

Троллейная линия. Чаще всего используется с кранами большой грузоподъемности. Для обеспечения безопасности, троллейная шина должна располагаться на высоте минимум 3.5 м от пола и не менее 2.5 метров до настила моста. Грузовая тележка получает питание от собственной троллейной линии, смонтированной на балке моста.
Кабельная система. Это гибкий электрический кабель, для предотвращения повреждения которого при перемещении крана или тележки используются каретки для подвешивания.

Классификация мостовых кранов

По конструкции классифицируют:

• Опорные — краны, мостовая конструкция которых напрямую и сверху опирается на рельсовый путь, по которому она передвигается.
• Подвесные — модели, крепящиеся на рельсовый путь снизу, к его полкам.
• Козловые — краны, мост которых с помощью опор устанавливается на рельсовый путь.

По грузоподъемности выделяют модели:

• Первой группы — работающие с весом до 5 т;
• Второй группы — поднимающие до 50 т;
• Третьей группы — рассчитанные на вес до 300-320 т.

По назначению кланы классифицируют на:

• Общие — решают стандартные строительные задачи;
• Специальные — обеспечивают проведение специфических грузоподъемных операций.

По типу привода выделяют:

• Ручные — необходимо приводить в движение лебедку для выполнения рабочих задач.
• Электрические — функционируют без участия оператора, от сети.

Виды и классификация мостовых кранов

На промышленных площадях используется несколько разновидностей кранов, их классификация зависит от особенностей конструкции и разновидности крепления.

По составным механизмам различают:

• Кран мостовой однобалочный. Его еще называют «кран-балкой», так как состоит он из одного двутавра, на концах которого находятся концевые балки с прикрепленными ходовыми колесами. Такие краны имеют небольшой вес и могут передвигать груз до 10 тонн, поднимая его на высоту не более 18 метров.
• Кран мостовой двухбалочный. Этот вид более распространен, чем предыдущий, его конструктивное отличие состоит в движении тали по двум балкам, а не по одной. Тележка может быть модернизирована и вместо одного механизма иметь вспомогательный. Такой вид имеет большую подъемность, управление мостовым краном ведется из его кабины, а в некоторых моделях пультом.

В зависимости от фиксации имеются типы:

• Кран мостовой опорный. Тележка устройства «ходит» по верхней части балки, опираясь колесами на рельсы крана. Эта конструкции наиболее надежная и отличается высокой грузоподъемностью.
• Кран мостовой подвесной. Он подвешивается к нижней части балки, это экономный вариант, но он не такой надежный, как предыдущий.

Мостовой кран: конструкция, технические характеристики, назначение и применение

Кран мостового типа представляет собой кран с устройством для поднятия груза, который подвешен к электрической системе. Эта система перемещается по стальной конструкции, которая перемещается.

Виды и типы мостовых кранов

Мостовые краны бывают общего назначения, а так же специального. К кранам общего назначения относятся краны, которые для поднятия груза имеют крюк. К кранам специального назначения относят краны, которые имеют специальное захватывающее устройство.

Краны разделят по типу мостовой конструкции на:

1. Опорный мостовой кран;
2. Подвесной мостовой кран;
3. Козловой мостовой кран.

Мост опорного крана опирается на рельсы. Опорный кран бывает: электрический однобалочный и двухбалочный, ручной однобалочный и двухбалочный, так же бывает электрический специальный (магнитный, грейферный).

Козловой мостовой кран расположен на двух балках, которые установлены на надземные рельсы. Подвесной мостовой кран прикрепляется на рельсовые опоры.

Подвесные краны бывают:

1. Ручные однобалочные;
2. Электрические однобалочные.

Каждый из трех типов кранов бывает с ручным приводом и электрическим приводом. Также краны различают по количеству груза, который они могут поднять. К первой группе относятся краны, которые могут поднять груз до пяти тонн (ссылка на статью о кране грузоподъемностью 5 тонн). Ко второй группе относятся краны общей грузоподъемностью от пяти до пятидесяти тонн. И последняя, третья группа – грузоподъемность свыше пятидесяти тонн.

Особенности кранов мостового типа

Крановый мост представляет собой две балки, которые прикреплены к основной. Балки представляют собой мелкие коробочки или кубики, имеют горизонтальный пояс (верхний и нижний), а также две вертикальные стенки. Края каждой рельсы укрепляются специальными опорами, это делается для того, чтобы ограничить движение моста в пределах тележки. Боковые площадки балок имеют специальные переходы, предназначенные для доступа к механизмам и конструкции крана рабочим. Это обеспечивает беспрепятственный ремонт, поврежденных деталей крана.

Кран мостового типа обязательно должен иметь несущую конструкцию, механизм для поднятия груза, а так же крюк, которым цепляют за груз и поднимают. Все вышеперечисленные механизмы приводятся в движение при помощи электрического привода.

В зависимости от того, где кран используется и какие-либо выполняет задачи, то мостовой кран должен быть:

• цеховым;
• строительным;
• транспортным;
• палубным.

Цеховой кран предназначен для погрузки и разгрузки грузов, находящихся на предприятии в специальных цехах. Он, как правило, располагается на всю длину цеха. Такие краны состоят из подъемочного моста и тележки. Существуют так же краны специальные, например, металлургические. Их используют в литейном производстве.

Кран-балка имеет основную балку, то есть мост, которая располагается над пролетом, а так же концевые балки. В состав конструкции кран-балки входит ходовая карета и механизм, предназначенный для подъема груза. Двухбалочный мостовой кран применяется в разгрузочно–погрузочных цехах, внутри и снаружи помещений. Однобалочный кран применяется для подъемных работ в зданиях и цехах в промышленности.

Каждый кран имеет механизмы для захвата груза различной формы, конструкции. Эти механизмы захваты так же имеют каждый свою функцию.

Крюковой механизм захвата снабжен крюками для погрузки и разгрузки одиночных грузов. Если нужно перегрузить сыпучие вещества используют специальные ковши. Как раз для перегрузки сыпучих веществ используется грейферный механизм.

Он представляет собой вид ковша, который открывается при помощи специального барабана. Магнитный – представляет собой крюк с магнитом и предназначен для перемещения грузов из железа. Очень универсальный и компактный механизм – магнитно-грейферный. Мульдовый – этот механизм имеет ящик, который используется для транспортировки измельченного металла. Кран – балка имеет специальные захватывающие лапы, которые захватывают мелкие грузы.

Источник

Технические характеристики

• Мощность эл. двигателей передвижения крана, — не более 2,2 кВт.
• Скорость передвижения крана, м/с —
• Кол-во ведущих колес: 2 или 4 ведущих.

Пролет Ln, м	Высота подъема (max), м	С, мм	В	В1	В2	Н	Н1*	H2/H3	L1**	L2**	Нагрузка на подкрановый путь, Н не более	Масса***, кг не более
мм, не более
4,5	6, 12, 18	2000	2600	183		877	—				67000	1840
св4,5-7,5	1037	68000	2334
св7,5-10,5	855		71500	3560
св10,5-13,5	2600	3200	183			855	74500	4730
св13,5-16,5	1045	77000	5720
св16,5-19,5	4000	4600	188			1175			83500	8185
св19,5-22,5	1275	91000	11084

** Размер определяется типом тали. *** Масса крана дана без учета массы электротали и зависит от длины пролета.

Мощность двигателей электротали (Болгария) около 13,24 кВт.

Производитель оставляет за собой право внесения изменений в параметры кран-балки, не влекущих изменений параметров, оговоренных в опросном листе.

В случае потребности в конкретном кране с особенными параметрами, Заказчик заполняет опросный лист для уточнения технических характеристик, параметров крана.

Мостовой однобалочный кран — высокоэффективное механизированное средство, используемое при автоматизации погрузочных и разгрузочных работ, подъемно-транспортных манипуляций и монтажных работ для организации деятельности в цехах, складских и промышленных помещениях.

Эксплуатация крановых механизмов данного вида способствует многократному уменьшению объемов применения тяжелых ручных операций, что гарантирует резкое увеличение продуктивности всего предприятия и приводит повышению его конкурентоспособности на рынке.

Опорный мостовой кран 12,5 т изготавливается таким образом, чтобы впоследствии его можно было дополнительно оснастить специфическим оборудованием, в частности радиоуправлением, скоростными механизмами для убыстрения движения или подъема, приборами для плавного спуска, добавочным тормозным механизмом. Обычная скорость перемещения грузов кранами данного вида находится в пределах 0,32-0,8м/с.

Компанией ТехФОРС на рынок поставляется различные модификации однобалочных и двухбалочных опорных кранов, в том числе мостовой кран 12,5 т. Они могут функционировать в закрытом пространстве, на открытом воздухе, в жаркой и влажной среде. В некоторых моделях на этапе производства по требованию заказчика можно сократить строительную высоту. Также можно варьировать комплектацию оборудования, добиваясь наилучшего соотношения «цена-качество».

Виды мостовых кранов общего назначения

Мостовые опорные краны бывают: крюковые ручные однобалочные и двухбалочные, а также краны крюковые электрические.

Мостовые опорные краны бывают: крюковые ручные однобалочные и двухбалочные, а также краны крюковые электрические. Ручные крюковые однобалочные состоят из одной балки, которая соединяется с концевой балкой. Именно в этом месте и смонтированы колеса. Чтобы мост был достаточно прочным и жестким концевая и пролетная балки соединены подкосами. Вращаться колеса заставляет трансмиссионный вал и зубчатая передача, которые отходят от тягового колеса с цепью.

Из механизма подъема груза здесь используется червячная сталь. Ручные крюковые краны двухбалочные состоят из двух балок, которые, как и в однобалочных кранах, опираются на концевые балки. Механизм передвижения представлен колесом с цепью. Тележка в своей конструкции имеет раму с колесами. Тележку приводит в движение цепное колесо. На раме имеется механизм для подъема груза, оснащенный тормозом колесами с цепью.

Краны электрические крюковые однобалочные. Здесь грузовая тележка представлена в виде электрических канатов. Мост тоже имеет одну балку, которая опирается на концевые балки коробчатого типа. Концы балки имеют раскосы, которые предназначены для усиления прочности и жесткости. Передвижение происходит при помощи раздельного привода, то есть каждое колесо оснащено приводом отдельно от другого колеса.

В данном типе крана нет тормоза, так как очень низкая скорость передвижения. Питание все механизмы крана получают при помощи кабеля. Управлять таким видом крана можно как при помощи пульта управления, так и из нутрии кабины. Краны электрические крюковые двухбалочные имеют мост и грузовую тележку. Мост имеет механизм передвижения, а на грузовой тележки имеются почти все механизмы, находящиеся в кранах. Это и механизм подъема груза и передвижения, и система управления краном, и многое другое. Управление происходит аналогично управлению крана электрического однобалочного, то есть, как с помощью пульта управления, так и изнутри кабины.

Краны мостовые электрические магнитные. Их устройство такое же, как и устройство кранов электрических крюковых. Только в данном виде крана имеется магнит, который прикрепляется к крюку. Магнит питает постоянный ток с напряжением 220В. Магнит у крана можно снимать и использовать после этого кран как крюковой.

Краны мостовые электрические грейферные. Устройство такое же, как у крюковых кранов. Исключением является только устройство тележки. На ней расположены два механизма подъема: один для подъема грейферных канатов, а другой предназначен для подъема груза.

Краны мостовые электрические крюковые, предназначенные для подъема больших грузов. Устройство такое же, как и у двухбалочных кранов.

Краны мостовые электрические крюковые, предназначенные для подъема больших грузов. Устройство такое же, как и у двухбалочных кранов. Мост у таких кранов должен быть расположен на восьми колесах. Это обеспечивает значительно меньшую нагрузку на колеса. Для того, чтобы кран можно было повернуть, то для этого шарниры контактируют с рельсами. Рельсы же в свою очередь имеют некоторое отклонение. Передвижение обеспечивается при помощи раздельного привода.

Управление краном может быть дистанционным, если данный кран работает в цехах, в которых нет взрывоопасных веществ, ядовитых газов, веществ разрушающих металл и вызывающих эрозию. Дистанционное управление бывает трех видов. Управление при помощи специального пульта, при помощи пульта, который можно переставить, и при помощи управления по радиоканалу.

Краны мостовые общего назначения могут быть и подвесными. Они бываю однопролетные, двухпролетные и трехпролетные. Такие краны очень удобны тем, что имеют малые размеры, их можно установить в любом месте цеха, могут перекрыть большие пролеты и обеспечить перемещение тележки с одного крана на другой. Эти краны также используют в труднодоступных местах, где нет возможности работать каким-либо другим видом крана.

Ручные однобалочные однопролетные краны имеют в своей конструкции балку, прикрепленную к нижним частям концевых балок. В качестве механизма подъема используется ручная таль. Электрические однобалочные однопролетные краны также имеют несущую балку, прикрепленную к нижним концевым балкам.

В качестве механизма передвижения выступает как приводные, так и неприводные тележки электроталей. Краны изготавливают без стыковых замков, но обязательно должен присутствовать кабель для питания. Электрические однобалочные двухпролетные краны отличаются от однобалочных электрических кранов только тем, что основная балка прикрепляется к трем поперечным балкам.

Виды и технические характеристики мостовых кранов

В зависимости от конструкции, мостовые краны бывают подвесные и опорные, двухбалочные и однобалочные, требующие при монтаже специального оборудования и навыков.

Существуют и козловые краны, относящиеся к категории подъемных устройств мостового типа.

Основание для опорных мостовых кранов – наземные рельсовые пути с ходовыми колесами.

Известны ли вам технические характеристики трактора Нью Холланд, кабина которого предусмотрена для работы в хардовом режиме? А здесь можно узнать фактическую цену картофелесажалки для мини-трактора.

Начальная установка подвесных мостовых кранов происходит на земле. Первый этап – сборка концевых балок с пролетной частью, затем с помощью грузоподъемного крана конструкция поднимается на необходимое место для закрепления к подкрановым путям.

В балках двутаврового типа устанавливаются рельсы подвесных кранов, при этом ходовая часть грузового подъемника прикреплена к нижним полкам.

Основным отличием однобалочного крана от двухбалочного является количество направляющих балок.

Прочность двухбалочных мостовых кранов намного выше, но благодаря низкой стоимости однобалочные мостовые краны эксплуатируются в производстве намного чаще.

В зависимости от функции грузоподъемности установка мостовых кранов производится с помощью различной вспомогательной грузоподъемной техники:

• для монтажа мини-кранов грузоподъемностью от 100 до 2000 кг, которые в основном оснащены модульными системами и не требуют эксплуатации рабочей площади цехового помещения, используется другой мостовой кран. Завершающий этап поднятия осуществляется при помощи автокрана. Профиль для крановых путей изготавливается из стали или алюминия. Грузоподъемность мостового крана с алюминиевыми путями – до 1000 кг;
• краны малой грузоподъемности предназначены для перемещения и подъема груза весом от 1-2 до 16-20 т. Основой сборки такого оборудования являются унифицированные узлы, в основном однобалочные, которые отличаются друг от друга техническими параметрами, конструкцией и системой управления;
• мостовые краны большой грузоподъемности предназначены для подъема и перемещения груза весом от 16 (20) до 100 т. Это индивидуальные заказы с применением уже испытанных идей. Предназначение, пролет, порядок работы и ее скорость, даже при одной и той же грузоподъемности, делают структуру мостового крана нестандартной, что невозможно при массовом производстве.

Мостовые краны, предназначенные для поднятия груза свыше 100 т, изготавливаются исключительно по индивидуальным заказам, причем технические параметры не ограничиваются. Как правило, такому оборудованию присваивают имя.

Внимание! Все виды монтажных и установочных работ выполняются работниками предприятия, прошедшими аттестацию, в строгом соответствии с технологическими и проектными документами завода-изготовителя, в которых четко прослеживаются особенности установки. В процессе монтажа необходимо придерживаться правил безопасности, действующих на конкретном предприятии, и учитывать общее устройство самого мостового крана. В процессе монтажа необходимо придерживаться правил безопасности, действующих на конкретном предприятии, и учитывать общее устройство самого мостового крана

В процессе монтажа необходимо придерживаться правил безопасности, действующих на конкретном предприятии, и учитывать общее устройство самого мостового крана.

Как работает мостовой кран?

Главная особенность мостового крана – перемещение груза без привлечения дополнительной техники. Механизмами таких кранов могут являтся электрические приводы или ручная сила в зависимости от заказанного типа. Традиционно для захвата груза используется система строп, но в зависимости от специфики работы возможности крана можно расширить установкой грейфера или мощного электромагнита.

Тормозная система

Остановку мостового крана обеспечивает дисковый тормоз, это одна из наиболее надежных и эффективных тормозных систем. Она работает даже при отсутствии напряжения в сети и соответствует базовым требованиям безопасности на производстве. Встроенная конструкция двигателей с тормозом позволяет создавать надежные и компактные системы приводов.

Грузоподъемный механизм

Механизм подъема груза подвешивается на пролетное строение с помощью ходовой каретки или крепится на крановой тележке в двухбалочной конструкции. Он состоит из редуктора, муфты, барабана, канатоукладчика, электродвигателей, крюка и блока управления. При высокой грузоподъемности или тяжелых режимах, может применятся грузоподъемный механизм развернутого типа, в простонародье лебедка.

Редукторы

В мостовом кране используются два типа редукторов, они обеспечивают движение моста и тележки. Как правило, это редукторы червячного или цилиндрического типа. Такие механизмы надежны, долговечны и просты в обслуживании.

Подкрановые пути

Существует два типа крепления подкранового пути – опорный и подвесной. Опорный тип подразумевает крепление опорного элемента (полнотелый квадрат, рельс) на силовые балки, стального или бетонного типа. Концевые тележки подвесного мостового крана закрепляются на нижней части балки. Наиболее распространенным типом данного оборудования являются электрические кран-балки.

В зависимости от проекта, мостовые краны опорного типа устанавливаются на крановые рельсы различных типов или полнотелые квадраты. Полнотелый квадрат является более экономичным и простым решением, данная технология пришла к нам из Европы и уже не первый год используется на рынке грузоподъемного оборудования, но для кранов грузоподъемностью свыше 20 т необходимо использовать рельс. Мостовые краны подвесного типа передвигаются по закрепленным двутавровым балкам разных размеров в зависимости от нагрузок к перекрытию существующего здания или отдельно стоящего подкранового пути.

Электрооборудование

Все электрооборудование мостового крана делится на основное и вспомогательное. Основное обеспечивает подъем и перемещение груза к месту выгрузки, а вспомогательное повышает безопасность эксплуатации и делает ее более комфортной.

• основное электрооборудование включает в себя электродвигатели, а также схему управления и контроля над работой крана;
• вспомогательное электрооборудование – это приборы обогрева, освещения, звуковой сигнализации, а также измерительная аппаратура.

Электропитание мостового крана осуществляется с помощью троллейного шинопровода, фестонной или кабельной системы.

Крановая тележка

Грузовая тележка используется только на двухбалочных типах кранов и служит для перемещения груза вдоль моста. Она представляет собой жесткую стальную раму, на которую установлены приводы и электродвигатели механизма передвижения, системы подачи питания и безопасности.

Система управления мостовым краном

Управление мостовым краном осуществляется с помощью подвесного пульта или радиоуправления. В случае установки на кран радиоуправления, подвесной пульт необходимо оставлять, если сделать иначе и оставить только радио, то даже 2 т мостовой кран будет являться поднадзорным и будет требовать регистрации в необходимых органах. В некоторых случаях кран может управляться из стационарной кабины, чаще это необходимо при работе с грейфером или магнитом, так же бывают передвижные кабины, они двигаются вместе с механизмом подъема и закреплены на крановую тележку. Установка передвижной кабины возможна только на двухбалочную конструкцию.

На заметку!

Человек, который управляет краном с подвесного пульта или радиоуправления, называется оператором, а в случае стационарной или передвижной кабины – крановщиком.

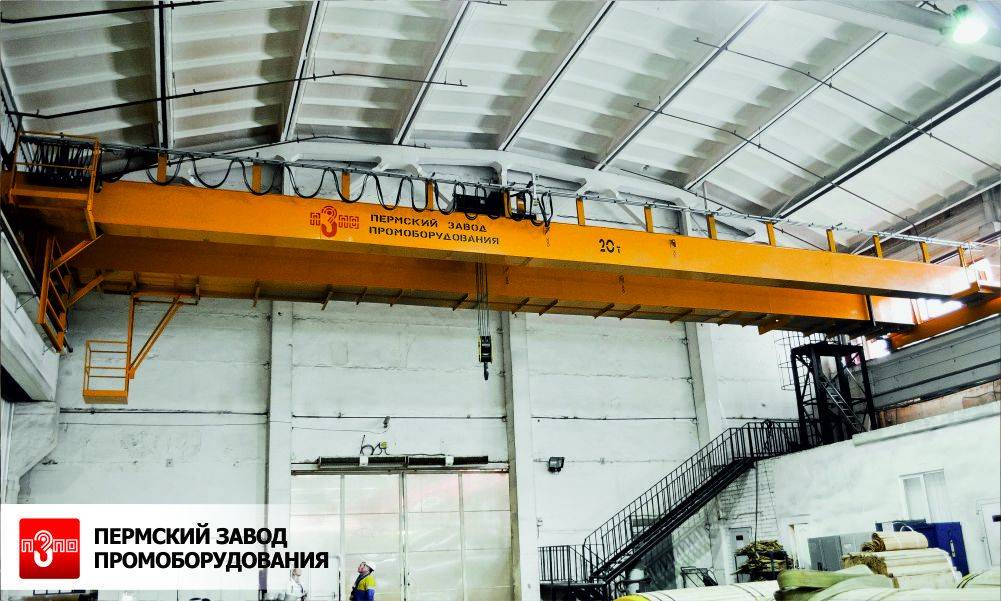

Дополнительные возможности двухбалочных мостовых кранов

Частотные преобразователи двухбалочных кранов обеспечивают медленное, равномерное и безопасное передвижение поднятых грузов, снижая раскачивание и вибрацию во время работы техники. Наличие системы предупреждения столкновения позволяет работать одновременно с несколькими кранами на одном пути. Еще одним преимуществом устройств этого типа является наличие дополнительного оснащения для облегченного доступа к рабочим деталям и элементам на производстве (освещению, трубопроводам, электрике, вентиляции и т. д.).

Заказать проектирование и производство двухбалочных кранов как в общепромышленном, так и специальном исполнении можно в нашей компании.

Виды мостовых кранов общего назначения

Мостовые опорные краны бывают: крюковые ручные однобалочные и двухбалочные, а также краны крюковые электрические.

Мостовые опорные краны бывают: крюковые ручные однобалочные и двухбалочные, а также краны крюковые электрические. Ручные крюковые однобалочные состоят из одной балки, которая соединяется с концевой балкой. Именно в этом месте и смонтированы колеса. Чтобы мост был достаточно прочным и жестким концевая и пролетная балки соединены подкосами. Вращаться колеса заставляет трансмиссионный вал и зубчатая передача, которые отходят от тягового колеса с цепью.

Из механизма подъема груза здесь используется червячная сталь. Ручные крюковые краны двухбалочные состоят из двух балок, которые, как и в однобалочных кранах, опираются на концевые балки. Механизм передвижения представлен колесом с цепью. Тележка в своей конструкции имеет раму с колесами. Тележку приводит в движение цепное колесо. На раме имеется механизм для подъема груза, оснащенный тормозом колесами с цепью.

Краны электрические крюковые однобалочные. Здесь грузовая тележка представлена в виде электрических канатов. Мост тоже имеет одну балку, которая опирается на концевые балки коробчатого типа. Концы балки имеют раскосы, которые предназначены для усиления прочности и жесткости. Передвижение происходит при помощи раздельного привода, то есть каждое колесо оснащено приводом отдельно от другого колеса.

В данном типе крана нет тормоза, так как очень низкая скорость передвижения. Питание все механизмы крана получают при помощи кабеля. Управлять таким видом крана можно как при помощи пульта управления, так и из нутрии кабины. Краны электрические крюковые двухбалочные имеют мост и грузовую тележку. Мост имеет механизм передвижения, а на грузовой тележки имеются почти все механизмы, находящиеся в кранах. Это и механизм подъема груза и передвижения, и система управления краном, и многое другое. Управление происходит аналогично управлению крана электрического однобалочного, то есть, как с помощью пульта управления, так и изнутри кабины.

Краны мостовые электрические магнитные. Их устройство такое же, как и устройство кранов электрических крюковых. Только в данном виде крана имеется магнит, который прикрепляется к крюку. Магнит питает постоянный ток с напряжением 220В. Магнит у крана можно снимать и использовать после этого кран как крюковой.

Краны мостовые электрические грейферные. Устройство такое же, как у крюковых кранов. Исключением является только устройство тележки. На ней расположены два механизма подъема: один для подъема грейферных канатов, а другой предназначен для подъема груза.

Краны мостовые электрические крюковые, предназначенные для подъема больших грузов. Устройство такое же, как и у двухбалочных кранов.

Краны мостовые электрические крюковые, предназначенные для подъема больших грузов. Устройство такое же, как и у двухбалочных кранов. Мост у таких кранов должен быть расположен на восьми колесах. Это обеспечивает значительно меньшую нагрузку на колеса. Для того, чтобы кран можно было повернуть, то для этого шарниры контактируют с рельсами. Рельсы же в свою очередь имеют некоторое отклонение. Передвижение обеспечивается при помощи раздельного привода.

Управление краном может быть дистанционным, если данный кран работает в цехах, в которых нет взрывоопасных веществ, ядовитых газов, веществ разрушающих металл и вызывающих эрозию. Дистанционное управление бывает трех видов. Управление при помощи специального пульта, при помощи пульта, который можно переставить, и при помощи управления по радиоканалу.

Краны мостовые общего назначения могут быть и подвесными. Они бываю однопролетные, двухпролетные и трехпролетные. Такие краны очень удобны тем, что имеют малые размеры, их можно установить в любом месте цеха, могут перекрыть большие пролеты и обеспечить перемещение тележки с одного крана на другой. Эти краны также используют в труднодоступных местах, где нет возможности работать каким-либо другим видом крана.

Ручные однобалочные однопролетные краны имеют в своей конструкции балку, прикрепленную к нижним частям концевых балок. В качестве механизма подъема используется ручная таль. Электрические однобалочные однопролетные краны также имеют несущую балку, прикрепленную к нижним концевым балкам.

В качестве механизма передвижения выступает как приводные, так и неприводные тележки электроталей. Краны изготавливают без стыковых замков, но обязательно должен присутствовать кабель для питания. Электрические однобалочные двухпролетные краны отличаются от однобалочных электрических кранов только тем, что основная балка прикрепляется к трем поперечным балкам.

Другие параметры

В то же время, учитываются и другие важные характеристики балки, среди которых можно выделить следующие.

Размер пролета или площадь рабочей зоны крана – ее возможный диапазон 3-28,5 м. У однопролетных он равен 3-15 м, у двухпролетных составляет от 7,5 до 12 м.

Кран-балка — схема и характеристика установки

Подъемная высота. Для подвесных модификаций этот показатель достигает от 6 до 36 м, для опорного – от 6 до 18 м, но можно на заказ изготовить модель с высотой подъема до 36 м.

Электрическое напряжение. Для работы устройств подводится с помощью гибкого кабеля трехфазный ток с напряжением 380 В и частотой 50 герц.

Скорость перемещения грузов. У опорных устройств – 24-60 м/мин, у подвесных – не более 30 м/мин.

Температурные условия. Большинство современных моделей могут работать в диапазоне температур от -20 до +40 градусов, а модификации низкотемпературного исполнения способны функционировать и при 40-градусных морозах.
