Технические характеристики и инструкция по ремонту МАЗа сельхозника

Как собрать двигатель д 260

4 ТЕКУЩИЙ РЕМОНТОСНОВНЫЕ УКАЗАНИЯ ПО РАЗБОРКЕ И СБОРКЕ ДИЗЕЛЯ

Д-260.1

Поршни в сборе с шатунами при разборке дизеля вынимайте только вверх. Перед выемкой поршней удалите нагар с верхней части гильзы цилиндров.

При замене деталей гильзо-поршневой группы и кривошипно-шатунного механизма обращайте внимание на размерные группы деталей. Гильзы цилиндров по внутреннему диаметру и поршни по наружному диаметру юбки сортируются на три размерные группы (Б, С, М) в соответствии с таблицей 12

Обозначение групп наносится на заходном конусе гильзы и на днище поршня

Гильзы цилиндров по внутреннему диаметру и поршни по наружному диаметру юбки сортируются на три размерные группы (Б, С, М) в соответствии с таблицей 12. Обозначение групп наносится на заходном конусе гильзы и на днище поршня.

В комплект на один дизель подбирайте поршни, шатуны и поршневые пальцы одинаковой весовой группы, разновес шатунов в комплекте с поршнями не должен превышать 30 г на один дизель. Коренные и шатунные шейки и вкладыши подшипников коленчатого вала изготавливаются двух номинальных размеров, указанных в таблице 13.

Коленчатые валы, шатунные и коренные шейки которых изготовлены по размеру второго номинала, имеют на первой щеке дополнительное обозначение:

• «2К» — коренные шейки второго номинала;

• «2Ш» — шатунные шейки второго номинала;

• «2КШ» — шатунные и коренные шейки второго номинала.

На каждый поршень дизеля, в соответствии с рисунком 28, устанавливаются верхнее компрессионное кольцо трапецеидальное, одно компрессионное конусное кольцо и одно маслосъемное кольцо коробчатого типа с пружинным расширителем. Компрессионные кольца на торцовой поверхности у замка имеют маркировку “ТОР”, которая при установке колец должна быть обращена к днищу поршня. Стык расширителя маслосъемного кольца не должен совпадать с замком кольца.

Замки поршневых колец располагайте на равном расстоянии по окружности.

Установку шестерен распределения производите по имеющимся на них меткам. Метки на промежуточной шестерне должны совмещаться с соответствующими метками шестерен коленчатого и распределительного валов и шестерни привода топливного насоса в соответствии с рисунком 29.

Шестерню привода масляного насоса устанавливайте нагретой до температуры 150.200 °С после совмещения всех меток. При установке прокладки головки цилиндров замените фторопластовые кольца.

ВНИМАНИЕ: ПОСЛЕ НАРАБОТКИ 30 ЧАСОВ РАБОТЫ ДИЗЕЛЯ ПРОИЗВЕСТИ ПРОВЕРКУ ЗАТЯЖКИ БОЛТОВ КРЕПЛЕНИЯ ГОЛОВОК цилиндров в соответствии с П. 3.3.9

Рисунок 29 — Схема установки шестерен распределения

1 — шестерня коленчатого вала; 2 — промежуточная шестерня; 3 — шестерня привода топливного насоса; 4 — шестерня распределительного вала; 5- шестерня привода масляного насоса

Источник

Двигатель ММЗ Д-260

В целом, шестицилиндровые моторы лучше сбалансированы, чем четырёхцилиндровые, отличаются большей плавностью работы и дают меньший уровень вибрации. В то же время, они требуют больше времени на изготовление и обслуживание, дороже и не так компактны, как предшественники.

Описание

Д-260 — рядный двигатель, т. е. цилиндры расположены в ряд и имеют общий коленвал. Эта конфигурация считается сбалансированной: силы инерции взаимно уравновешивают друг друга, что даёт плавный ход поршней и низкий уровень вибрации. Возможна вибрация на малых оборотах холостого хода.

Мотор комплектуется стартерами, генераторами и турбокомпрессорами белорусского производства и чешскими топливными насосами. Оптимальное соотношение отечественных и зарубежных деталей обеспечивает баланс цены и качества.

Двигатель устанавливается на различную спецтехнику

Модификации

В настоящее время ММЗ выпускает модификации Д-260 в более чем сорока вариантах, что почти полностью закрывает потребности производителей тракторов и спецтехники. Их устанавливают на зерно- и кормоуборочные комбайны, погрузчики и некоторые модели автобусов. Были попытки комплектовать также дальнобойные автомобили, но в этой сфере моторы показали себя не очень хорошо. Зато для строительной, дорожной и аграрной сфер технические характеристики Д 260 подходят идеально. Покупатели отмечают высокую мощность двигателя, долгий срок службы и неприхотливость.

Запчасти на Грузовые автомобили МАЗ-555142

Минский автомобильный завод начал выпускать автомобиль МАЗ-555142 с 1988 года. Имеет колесную формулу 6х4. Широко используется для перевозок больших объемов различных сыпучих грузов на стройках и открытых карьерах. На сайте компании «Динамика 76» вы сможете купить запчасти МАЗ-555142 в специальном каталоге.

МАЗ-555142 имеет цельнометаллическую платформу с автоматически открывающимся и закрывающимся задним бортом, разгрузка – назад, с гидравлическим опрокидывающим механизмом, с пневматическим дистанционным управлением. Кабина цельнометаллическая, двухместная, подъем осуществляется с помощью гидроцилиндра с ручным приводом. Модификации: МАЗ-555142-220, МАЗ-555142-223, МАЗ-555142-226, МАЗ-555142-227, МАЗ-555142-267, МАЗ-555142-268. Благодаря нашему каталогу запчастей МАЗ-555142 вы сможете без проблем найти все нужные вам запчасти, ведь пользоваться каталогом легко и удобно.

Снаряженная масса, кг: 8200. Полная масса, кг: 18200. Грузоподъемность, кг: 10000. Двигатель: ЯМЗ-236НЕ2/ЯМЗ-6563.10Е3. Мощность двигателя нетто, кВт (л.с.): 169 (230). Максимальная скорость, км/ч: 85. Контрольный расход топлива автомобиля, л/100 км, при 60 км/ч: 26.

Наши специалисты проконсультируют вас по всем вопросам и расскажут о всех запчастях МАЗ-555142, которые подойдут именно вам. Купив запчасти у «Динамики 76», вы гарантированно приобретете качественные детали для МАЗ.

Источник

Обслуживание и ремонт

Основные неисправности МАЗа-437043-328 и способы их устранения:

1. Стартер проворачивает коленвал. В этом случае рекомендуется провести внешний осмотр контактов цепного механизма, контактов щеток стартера, а также проверить уровень заряда и целостность аккумуляторных батарей.
2. Низкое давление нагнетаемого воздуха. Эта проблема может быть вызвана отсутствием герметичности в системе подачи воздушного потока. При повышенном уровне сопротивления выпускного трубопровода засоряются выпускные клапаны, поэтому их нужно промыть.
3. Выброс масла из муфты через сальники. Неисправность может быть связана с поврежденным или износившимся сальником. В этом случае следует заменить поврежденный элемент.

Диагностика

Процедура диагностики проводится в несколько этапов:

• внешний осмотр основных узлов;
• компьютерная диагностика транспорта;
• разбор двигателя и коробки передач.

Во время проведения внешнего осмотра необходимо проверить:

• состояние силового агрегата;
• целостность деталей трансмиссии и наличие зазоров между элементами конструкции;
• целостность подвесного механизма;
• уровень давления в шинах и состояние колес;
• исправность тормозной системы;
• целостность стекол кабины;
• функционирование внутреннего и внешнего освещения.

Компьютерная диагностика необходима для проверки состояния механической коробки передач. Она позволяет оценить работу системы промежуточного охлаждения воздуха турбонаддува, исправность системы зажигания.

Разборка

Процедура разбора двигателя:

1. Установить демонтированный мотор на специальный стенд.
2. Отвернуть крепежные болты картера механизма сцепления.
3. Снять коробку передач.
4. Отвернуть болты с кожуха сцепного устройства.
5. Убрать нажимной диск.
6. Вытащить ведомый диск.
7. Демонтировать средний ведущий и ведомый диск.
8. Расшплинтовать и открутить 2 крепежных элемента.
9. Убрать стартер, генераторную установку, пневматический компрессор.
10. Снять крыльчатку.
11. Демонтировать вентилятор, вытащить стержень и снять фильтрующий элемент.
12. Убрать боковые заглушки.
13. Снять соединительные патрубки водяных термостатов.
14. Снять крышку выпускных клапанов.
15. Демонтировать топливную трубку.

Установка двигателя

Описание процесса установки двигателя МАН:

1. При помощи специального подъемного механизма (кран или лебедка) необходимо установить мотор на МАЗ. Задние опоры должны быть скреплены с кронштейнами.
2. Затем нужно вкрутить болты и зашплинтовать их.
3. После этого следует установить крыльчатку вентилятора.
4. Используя трубку, соединить расширительный бак с радиаторной частью.
5. Подвести верхний патрубок радиатора к силовому агрегату.
6. Затем необходимо подсоединить трубку отопительной системы.
7. Закрепить подводящий патрубок к водяной насосной трубе.
8. Соединить маслопровод с гидравлическим усилителем.
9. В конце нужно установить разъемы и кабели датчиков уровня давления масляной жидкости в механизме.

Модели двигателей на МАЗ Зубренок:

• ЯМЗ;
• МАН;
• Мерседес;
• Рено.

Регулировка сцепления

Регулировка сцепления МАЗ проводится следующим образом:

1. Регулируют величину отхода среднего диска ведущего типа. Это помогает обеспечить необходимый зазор между поверхностями сцепного устройства.
2. Регулируют зазор между торцевой часть корпуса крышки клапана и его регулировочным болтом.
3. Проводят регулировку свободного хода педали.
4. Включают сцепление и устанавливают рукоятку коробки передач в нейтральное положение.
5. Начинают проворачивать маховик мотора, вкручивая до упора гайки в средний ведущий диск.
6. Фиксируют регулировочные винты при помощи контргаек.
7. Измеряют промежуток между торцом задней крышки клапана и регулировочным болтом.
8. Проверяют свободный ход педали.

Сфера применения двигателя Д 260

В зависимости от выполняемых работ, дизельные двигатели Д 260 МТЗ входят в комплект с различным дополнительным оборудованием:

• пневматическим компрессором;
• насосом рулевого управления шестеренного типа;
• фрикционами муфты сцепления;
• контрольными датчиками;
• радиатором системы охлаждения;
• элементами электрооборудования;
• стартером;
• генератором;
• турбокомпрессором;
• топливным насосом ТНВД;
• масляным насосом;
• водяной помпой и т. д.

Чаще всего дизельный двигатель Д-260 устанавливается на следующих транспортных средствах:

1. Энерго-насыщенные колесные тракторы семейства МТЗ-1221.
2. Зерноуборочная техника.
3. Кормоуборочные комбайны.
4. Погрузчики (Амкодор 333В).
5. Автобусы.
6. Строительные машины.
7. Дорожная техника и пр.

Замена моторного масла

Замену масла в бензиновом двигателе необходимо проводить через каждые 15.000 км. Если пробег автомобиля незначительный, замену масла производить один раз в год. При этом одновременно заменять фильтрующий элемент масляного фильтра.

У дизельного двигателя замену масла и фильтрующего элемента производить через каждые 7.500 км.

В тяжелых условиях эксплуатации, таких как поездки на короткие расстояния, частые холодные пуски и сильная запыленность, моторное масло и масляный фильтр должны заменяться через более короткие промежутки.

Внимание: В любом случае, старое масло должно сдаваться на специальные пункты приема отработавшего масла. Пункты продажи масла принимают соответствующее количество старого масла бесплатно, поэтому при покупке масла необходимо сохранять чек и канистру для последующей сдачи старого масла! Кроме того, администрация районов и городов информирует о том, где находится ближайший пункт приема отработавшего масла

Ни в коем случае старое масло не должно просто сливаться или выбрасываться с бытовыми отходами.

Устройство двигателя Д 260 и порядок работы двигателя Д 260

В состав силового агрегата данной модели входит большое количество рабочих деталей, узлов и систем. Основные позиции:

• блок цилиндров;
• головки блока ГБЦ 2 штуки;
• кривошипно-шатунный механизм;
• механизм газораспределения;
• топливная система;
• турбокомпрессор;
• система охлаждения;
• система смазочная.

Корпусная деталь блок цилиндров двигателя Д 260 изготовлена из чугунного литья. Между съемными гильзами моноблока, размещенными в специальных проемах, циркулирует охлаждающая жидкость по выточенным лабиринтам, образуя водяную рубашку. Корпус также имеет масляные каналы для прохождения смазки к вращающимся подшипникам, опорам распределительного вала, форсункам и пр. Масло выполняет две функции – смазывание трущихся поверхностей и отвод тепла. Нижняя часть блока цилиндров защищена масляным картером.

Каждая головка блока Д 260 рассчитанная на три цилиндра, отлита из чугунного сплава. Внутри корпусной детали проходят каналы впускной и выпускной. По внутренним полостям циркулирует охлаждающая жидкость. Для каждого цилиндра предусмотрены три распыляющих форсунки. По линии разъема между головкой и блоком цилиндров устанавливается специальная уплотняющая прокладка.

Коленчатый вал, входящий в состав КШМ, изготовлен из стали, для его уплотнения с торцов предусмотрены специальные манжеты. Материал изготовления поршней – алюминиевый сплав. Поршни оснащены специальными кольцами – компрессионными, маслосъемными, стопорными. На стальных шатунах имеются номера, совпадающие с обозначениями, набитыми на соответствующих крышках.

Газораспределительный механизм дизельного двигателя Д 260 имеет в своем составе множество элементов: шестерни, распредвал, клапаны на впуск/выпуск, толкатели, коромысла, штанги и т. д. От коленвала передается вращение на распределительный вал при помощи шестеренчатых передач устройства.

Технические характеристики

• Габаритные размеры: длина – 7,19 м; ширина – 2,5 м; высота – 3,1 м.
• Колёсная база: 3,85 + 1,4 м.
• Дорожный просвет – 270 мм.
• Передняя колея – 1,97 м; задняя колея – 1,85 м.
• Размер шин – 12.00/R20.
• Снаряжённая масса автомобиля – 13,5 тонн.
• Технически допустимая полная масса автомобиля – 33 тонны.
• Нагрузка на переднюю ось – 7 тонн; на задний мост – 26 тонн.
• Технически допустимая грузоподъёмноcть – 20 тонн.
• Объём платформы: 11, 12,5, 14,3 (надставные борта), 15,4 (по заказу) кубометров.

Двигатель

Для серии МАЗ-551605 используются 3 варианта двигателей:

•  ЯМЗ-238ДЕ;
•  ЯМЗ-238ДЕ2;
•  ЯМЗ-7511-10Е2.

Дизельный агрегат ЯМЗ-238ДЕ применяется в начальных версиях автомобиля. Для него свойственны высокая надежность и способность длительное время работать при повышенных нагрузках. V-образный мотор имеет воспламенение от сжатия, жидкостное охлаждение, турбонаддув и промежуточное охлаждение в теплообменнике «воздух-воздух».

Характеристики двигателя ЯМЗ-238ДЕ:

•  рабочий объем – 14,86 л;
•  номинальная мощность – 243 (330) кВт (л.с.);
•  максимальный крутящий момент – 1225 Нм;
•  число цилиндров – 8;
•  диаметр цилиндра – 130 мм;
•  экологический класс – Евро-1.

ЯМЗ-238ДЕ2 – более современная версия двигателя ЯМЗ-238ДЕ. В плане конструкции агрегат практически полностью повторяет предшественника, но имеет экологический класс Евро-2. Данной силовой установкой комплектуется большая часть модификаций МАЗ 551605.

Характеристики мотора ЯМЗ-238ДЕ2:

•  рабочий объем – 14,86 л;
•  номинальная мощность – 243 (330) кВт (л.с.);
•  максимальный крутящий момент – 1274 Нм;
•  число цилиндров – 8;
•  диаметр цилиндра – 130 мм.

Агрегат ЯМЗ-7511-10Е2 является приемником мотора ЯМЗ-238, но отличается большей мощностью. Двигатель устанавливается на последние версии МАЗ 551605. Мотор отвечает нормам стандарта Евро-2/Евро-3.

Характеристики агрегата ЯМЗ-7511-10Е2:

•  рабочий объем – 14,86 л;
•  номинальная мощность – 294 (400)кВт (л.с.);
•  максимальный крутящий момент – 1715 Нм;
•  число цилиндров – 8;
•  диаметр цилиндра – 130 мм.

Средний расход топлива автомобиля составляет:

•  34 л/100 км при скорости 60 км/час;
•  41 л/100 км при скорости 80 км/час.

Трансмиссия

Тип трансмиссии, устанавливаемый на «МАЗ-5516», зависит от двигателя. С 330-сильными моторами ЯМЗ работает коробка переключения передач «ЯМЗ-2381» С 400-сильными дизелями в связке функционирует коробка «ЯМЗ-2391». Это 5-ступенчатые коробки передач, имеющие двойную главную передачу с планетарными редукторами (передаточное число – 7,24). Подобная схема фактически даёт 10 передач.

В версиях с импортными силовыми агрегатами использованы 9-ступенчатые механические коробки переключения передач «ZF 9S-109» и «JS-135/TА», отличающиеся большей эффективностью, но и гораздо более высокой стоимостью.

«МАЗ-5516» зерновоз с прицепом.

На самосвалах «МАЗ-5516» установлено сцепление ярославского производства, марки «ЯМЗ-184-15». Это сцепление сухого фрикционного типа, однодисковое, с диафрагменной вытяжной пружиной, фрикционными накладками на безасбестовой основе. Установка сцепления производится по стандартам  ISO (SAE-1). Ведомый диск сцепления – с демпфером пружинно-фрикционного типа, с упругим креплением одной из фрикционных накладок.

Смена масла

Замена масла и масляного фильтра проводится достаточно характерно для всех моделей силовых агрегатов ММЗ с маркировкой Д. Сам процесс особо не отличается от других дизельных моторов. Рассмотрим, основные аспекты проведения ТО.

Общий вид двигателя Д-260

1. Откручиваем сливную пробку на поддоне картера. Не стоит забывать устанавливать тару, куда будет сливать жидкость.
2. После того, как масло сбежало, необходимо закрутить сливную пробку.
3. Меняем тонкий и грубый фильтр очистки масла.
4. Заливаем новую смазочную жидкость двигателя.
5. После прогрева, необходимо проверить уровень смазки в движке. При необходимости залить недостающее количество.

Порядок регулировки клапанов двигателя Д 260

Проверка и регулировка зазоров производятся после каждых 500 часов рабочего времени. Величины зазоров между коромыслами и клапанами Д-260 должны соответствовать следующим параметрам:

1. Для впускных клапанов – 0,25 мм.
2. Для выпускных – 0,45 мм соответственно.

Последовательность действий:

• снять крышки ГБЦ;
• проверить степень затяжки крепежных болтов;
• провернуть коленвал до перекрытия клапана в 1-м цилиндре;
• отрегулировать зазоры в следующих клапанах по очередности, (считать от вентилятора): 3, 5, 7, 10, 11, 12-м;
• провернуть коленвал на один оборот;
• перекрыть клапан в 6-м цилиндре;
• произвести регулировку зазоров в: 1-м, 2, 4, 6, 8, 9 клапанах.

Процесс регулировки производится согласно представленной схеме, где 1 – установочный щуп, 2 – регулировочная гайка, 3 – винт.

Похожие посты

Доброго времени суток всем. Народ может кто сталкивался? Трактор МТЗ 80, заменил вкладыши, вал вытачил, заменил кольца. Завёл давление 4 на холодную, на горячую 3,работает как часики. Поработал минут 15, в выхлапную трубу погнал масло, чуть не тарачком. Вытащил поршня на некоторых кольца компрессионные сошлись, а маслосьемные нормальные. Что может быть?

Добрый день!Двигатель а 41. Поменял гильзы поршень кольца завёл всё нормально давление 4 но из сапуна гонит масло, из-за чего?

Всем привет такой вопрос какое давление масло должно быть на к 701 ямз 240??заранее спасибо

Доброй день, коллеги! подскажите почему прыгает давление в двигателе (д 260) после капиталки.Поменяли поршневую, вкладыши ВСЕ, поставили новый грибок на давление, на насосе поменяли кольцо резиновое.на холостых едешь 3 давление.на оборотах 1.заведешь тоже 1.когда 5 давит.

Вопрос: Доброй день, коллеги! подскажите почему прыгает давление в двигателе (д 260) после капиталки.поменяли поршневую, вкладыши ВСЕ, поставили новый грибок на давление, на насосе поменяли кольцо резиновое.на холостых едешь 3 давление.на оборотах 1.заведешь тоже 1.когда 5 давит.и ещё кто сколько градусов ставит на регулировке клапанов и зазор?

Смена масла

Замена масла и масляного фильтра проводится достаточно характерно для всех моделей силовых агрегатов ММЗ с маркировкой Д. Сам процесс особо не отличается от других дизельных моторов. Рассмотрим, основные аспекты проведения ТО.

Общий вид двигателя Д-260

1. Откручиваем сливную пробку на поддоне картера. Не стоит забывать устанавливать тару, куда будет сливать жидкость.
2. После того, как масло сбежало, необходимо закрутить сливную пробку.
3. Меняем тонкий и грубый фильтр очистки масла.
4. Заливаем новую смазочную жидкость двигателя.
5. После прогрева, необходимо проверить уровень смазки в движке. При необходимости залить недостающее количество.

Особенности поточного и капитального ремонта

Ремонт двигателя Д-260 — это целый комплекс операций по восстановлению работоспособности мотора, который не рекомендуется делать своими руками. Так, стоит обратиться к профессионалам, которые смогут правильно диагностировать неисправности и износы, а также какой внутренний элемент требуется заменить.

Двигатель Д260 после капитального ремонта

Рассмотрим, основной комплекс операций, который проводится для мотора Д-260, чтобы провести капитальный ремонт мотора:

• Поверхностная диагностика неисправностей проводится на слух. Моторист определяет наличие посторонних шумов, а также предварительное месторасположение.
• Демонтаж мотора с автомобиля, а также проведение полной разборки силового агрегата.
• Замеры цилиндров и коленчатого вала. Определение номера ремонта, а также заказ запасных частей. Как показывает практика, в большинстве случаев, чтобы не растачивать цилиндры двигателя — блок гильзуется. Этот параметр позволяет, а в случае последующих ремонтов растачивать не блок, а гильзы, которые при износе можно вынуть и вставить новые.
• Ремонт головки блока цилиндров.
• Сборка силового агрегата.

Топливный насос высокого давления от двигателя Д260

Что касается поточных ремонтных операций, то каждый владелец автомобиля с двигателем Д260 обладает достаточными навыками и знаниями, что восстанавливать свой двигатель самостоятельно, главное, чтобы рука росла из нужного места. К наиболее частым проблемам относится:

• Неисправность стартера и генератора.
• Выход со строя водяного насоса.
• Замена приводных ремней.
• Регулировка клапанного механизма.
• Замена масла.
• Замена фильтров двигателя.

Поточный ремонт мотора Д260

Инструкция по ремонту каждого узла имеется в интернете или можно использовать заводские книги, которые имеются в открытом доступе.

Особенности конструкции, модификации МАЗ-5551

Тем не менее, нельзя сказать, что этот тот же самый МАЗ-5551, что впервые сошёл с заводского конвейера в 1985-м году. Устройство автомобиля претерпело с тех пор кое-какие изменения и улучшения. А в 1998 году модель пережила довольно серьёзный рестайлинг. Обновлённая версия самого массового самосвала 8-ми тонника получила изменённый дизайн кабины – как снаружи, так и внутри, в салоне.

Кабина стала заметно просторнее, получила более совершенный механизм откидывания для обслуживания и ремонта двигателя. Изменился и сам двигатель, что в сочетании с усилением конструкции автомобиля позволило увеличить грузоподъёмность с восьми до десяти тонн.

Семейство грузовых автомобилей МАЗ-5551 не является очень обширным. Кроме сверх-популярного варианта «самосвал», в него входит также универсальное шасси для монтажа различных надстроек и спецоборудования. Доступно также и сочленение в автопоезд. Первоначально самосвалы МАЗ-5551 оснащались откидным кузовом с разгрузкой только назад; далее обзавелись также и кузовом с трёхсторонней разгрузкой. Для северных и дальневосточных областей производится модификация «ХЛ», подготовленной для эксплуатации при стабильно низких температурах до – 60 градусов Цельсия.

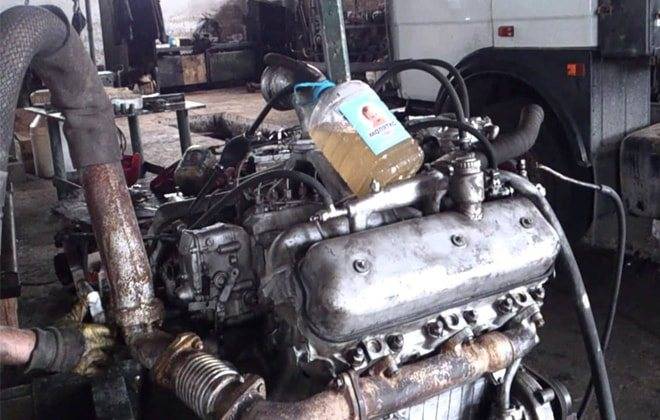

• МАЗ-5551 и МАЗ-5551-020 – прежние модификации, самосвал с разгрузкой назад, с 180-сильным дизельным двигателем-атмосферником ЯМЗ-236. Единственным отличием модификации «020» является увеличенный объем погрузочной части за счет изменения исходной высоты бортов. Остальные характеристики идентичны;
• МАЗ-5551 А2-320 – более современная модель, самосвал 10-тонник с разгрузкой назад, с турбированным дизельным двигателем ЯМЗ-236/НЕ2 мощностью в 230 лошадиных сил.
• МАЗ-5551 А3-4327 – модель для перевозки сыпучих материалов или сельскохозяйственной продукции с большим сварным кузовом (объёмом 12,5 м³) и выгрузкой на три стороны. Кузов имеет откидные борта, что дает возможность загрузки с двух сторон.
• МАЗ-5551 А2-325 – самосвал для перевозки грузов в составе автопоезда, стабильно работы вместе с прицепом. Аналогично МАЗ-5551 А3-4327 обладает возможностью трёхсторонней выгрузки, но с кузовом 5,5 м³.
• тягач МАЗ-5551 А2-340 с полуавтоматическим сцепным устройством, имеющим две степени свободы. Предназначен для комплектования специальным оборудованием и работы в коммунальном хозяйстве, в качестве эвакуатора и т.д.

Это интересно: ТОП-5 модификаций грузового автомобиля МАЗ-6303 Минского автомобильного завода: теория и практика

Общее описание

МАЗ-555102 оснащается цельнометаллическим кузовом с полезным объёмом 12,5 кубометра, он предназначен для перевозки сыпучих грузов нерудного типа. Для разгрузки применяется опрокидывание кузова механизмом гидравлического типа. На поперечинах рамы установлен одиночный цилиндр, связанный шарниром с основанием кузова. Привод гидравлической системы от коробки отбора мощности и насоса. Бак с 25 литрами масла для системы установлен на лонжероне рамы. Разгрузка может осуществлять в три стороны, направление выбирается пневматическим переключателем на пульте управления.

На задней поперечине рамы имеется буксировочный прибор для прицепа-самосвала. Такой вариант автопоезда-самосвала применяется при перевозке сельскохозяйственных грузов.

Базовая комплектация автомобиля может быть расширена за счет дополнительного оборудования. В список опций входят ходоуменьшитель в коробке передач, системы контроля и (или) регистрации расхода топлива. Для повышения характеристик МАЗ-555102 может быть оснащен штатными надставными бортами кузова высотой 300 мм. В таком варианте полезный объем платформы увеличивается на 3 кубометра.

Модификации двигателя для МТЗ 1221

Самые ранние трактора 1221 оснащались двигателем Д-260.2, Д-260.2С и в соответствии с его технической эволюцией и повышением экологических стандартов на выпускаемые позже машины устанавливают следующие силовые установки:

Марка двигателя	Модификация трактора	Мощность л.с	Экологический стандарт
Д-260.2S	1221.2 1221В.2 1221Т.2	130	Stage I
Д-260.2S2	1221.3	132	Stage II
Д-260.2S3A	1221.4	132	Stage IIIA
Д-260.2S3B	1221.5	136	Stage IIIB
Д-260.2S4	1221.6	136	Stage IV

Как упоминалось выше модификационная эволюция трактора МТЗ 1221 связана с логикой повышения экологического стандарта двигателя трактора. В связи с данным фактором модификации дизелей, устанавливаемых на трактор, отличаются отдельными конструктивными моментами и оборудованием. Для наглядного понимания изменений в оснащении силовых установок от модификации к модификации трактора МТЗ 1221 опишем конкретные особенности в оборудовании каждой версии дизеля.

Дизель Д-260.2S

Данная силовая установка стандартизирована по экологическому стандарту Stage I. Дизель отличается, от устанавливаемых ещё в советский период на МТЗ 1221 — Д-260.2 и Д-260.2С улучшенной системой впрыска с давлением 21,6 мПа, что повышает эффективность сгорания топлива в цилиндрах.

Отличия Д-260.2S2

От Д-260.2S двигатель отличается оснащением свечами накала для облегчения запуска вместо электофакельного устройства. Для конструктивного размещения свечей и улучшенного смесеобразования дизель укомплектован поршнями с соответствующими увеличенными камерами сгорания. Давление впрыска форсунками топлива увеличено до 24-25 мПа. Кроме этого Д-260.2S2, как и все последующие модификации, оснащён интеркулером, что обеспечивает промежуточное охлаждение нагнетаемого воздуха в цилиндры.

Дизеля Д-260.2S3А и Д-260.2S3В

На двигатель Д-260.2S3А, в место традиционной топливной системы, установлена аккумуляторная топливная система Сommon Rail с электромагнитным, электронным управлением впрыска в рамках установленной электронной системы управления двигателем (ЭСУД). Вместе с этим двигатель оснащён поршнями с двойной вихревой камерой сгорания. Экологический уровень Stage IIIA дизелю обеспечивает система догорания топлива в отработанных газах путём частичного возврата газов в рабочие цилиндры.

Дизель Д-260.2S3A с системой впрыска Common Rail

Силовой агрегат Д-260.2S3B вместе со всеми достоинствами предыдущей модификацией дизеля оснащён системой каталитической нейтрализации отработанных газов SCR.

Д-260.2S4

Силовая установка Д-260.2S4 последней модификации трактора МТЗ 1221.6 оснащена каталитической системой нейтрализации газов DOC+SCR, что подтверждает его IV экологический уровень. Поршни трактора имеют сложную вихревую камеру сгорания под стандарт Евро 4. Электронное управление двигателем вместе с топливной системой Сommon Rail интегрировано в общую комплексную электронную систему управления трактором КЭСУ.

Показатели	260.2S	260.2S2	260.2S3A	260.2S3В	260.2S4
Номинальная мощность, кВт (л.с)	96 (130)	97+/-2 (132)	97+/-2 (132)	100+/-2 (136)	100+/-2 (136)
Удельный расход топлива , г/кВт в час	227	249	249	220	220
Максимальный крутящий момент, Н.м	500	559	570	570	570
Запас крутящего момента, %	15	25
Номинальная частота вращения, об/мин	2100
Максимальная частота вращения, об/мин	2270+/-50
Минимальная частота вращения, об/мин	800+/-50
Масса агрегата, кг	710

Технические характеристики

Обладая высокими техническими характеристиками, силовой агрегат Д-260 идеально подходил для установки на тракторы и грузовики. Основная применяемость моторов шла на тракторы Т-150 и Комбайны. При этом необходимо было укомплектовывать дополнительно силовой агрегат водяным и масляным радиатором.

Двигатель Д260 на Т-150

Рассмотрим, основные технические характеристики мотора:

Наименование	Характеристика
Тип	Турбодизель
Объем	7,12 литров
Конфигурация, параметр	Рядная шестёрка
Количество цилиндров	6
Количество клапанов	12
Степень сжатия	16
Диаметр цилиндра	110 мм
Мощность	От 209 л.с.
Охлаждение	Жидкостное
Ресурс	500 000 км пробега
Топливо	Дизельное топливо

Заводская комплектация

Наименование параметра	Д260.4-327
Стартер:	(24В)
Генератор:	(28В)
Турбокомпрессор:	ТКР7 / К27-61-05
Пневмокомпрессор:	А29.05.000Б / А29.05.000-БЗА
Насос шестеренный:	10Ж-3-04Л
Насос топливный:	260-1111000-Г / 363.1111005-40.04
Передняя опора:	нет
Лист задний:	260-1002313
Картер маховика:	нет
Картер сцепления:	нет

Обслуживание тормозной системы

Каждый владелец МАЗ должен знать некоторые основные правила внесезонного обслуживания своего транспортного средства, чтобы предотвратить замерзание отдельных его частей и механизмов, речь пойдет о пневматическом приводе.

1. Нужно хорошо продувать водоотделитель, чтобы в нем не замерзала жидкость.
2. Тщательно чистить отстойник водоотделителя и противозамерзателя, в который необходимо залить немного спирта.
3. Не забыть поставить ручку противозамерзателя вверх.

Привод тормозов грузового транспортного средства не подвергается постоянному обслуживанию или регулированию, но при появлении малейшей неисправности его необходимо срочно заменять, дефекты устранить и сделать это не самостоятельно, а под контролем специалиста. В противном случае при неправильной установке или ошибке на дороге может возникнуть аварийная ситуация, последствия которой будут плачевными

Важно в профилактических целях отправляться в автосалон для того, чтобы провести проверку диагностику всей сложной системы МАЗ

Модификации

Зубренок имеет несколько модификаций. Все они различаются по параметрам нагрузки, вместимости и грузоподъемности:

1. МАЗ-437043-322. Это седельный тягач со спальником. Объем грузовой платформы составляет 35 м³, мощность двигателя — 155 л. с., передаточное число ведущих мостов — 3,9. Максимальный вес поднимаемого груза составляет 4700 кг.
2. МАЗ-437040. Это грузовик массой 10100 кг. Здесь полная масса распределяется следующим образом: на переднюю ось приходится 3650 кг, а на заднюю телегу — 6450 кг. Модификация оборудована двигателем ММЗ-Д245.9-540, мощность которого равна 136 л. с.
3. МАЗ-437041-268. Это самосвал с колесной формулой 4*2. Снаряженная масса транспорта равна 4900 кг. Техника оборудована коробкой передач CAA3-3206 и мотором ММЗ Д-245.30Е2, выполненным в соответствии с международным экологическим стандартом Евро-2.

Модификации

Серия МАЗ 551605 была представлена 2 основными модификациями:

•  МАЗ 551605-280 – самосвал с мотором ЯМЗ-238ДЕ2 с турбиной (Евро-2), стандартной самосвальной платформой с задним бортом и не подрессоренной кабиной, позаимствованной у грузовиков Минского автозавода советского времени;
•  МАЗ 551605-271 (старая маркировка – МАЗ 551605-221) – самосвал с турбированным агрегатом ЯМЗ-238ДЕ2 (Евро-2), кузовом увеличенного объема (12,5 куб.м) с измененной геометрией и классической кабиной старого образца. Модель практически не отличалась от версии МАЗ 551605-280.

Также в серию входили следующие версии:

•  МАЗ 551605-225 – вариация с мотором ЯМЗ-238ДЕ2 (Евро-2), дорестайлинговой кабиной и самосвальной платформой с 3-сторонней разгрузкой;
•  МАЗ-551605 2130-024 – модель с агрегатом ЯМЗ-238ДЕ (Евро-1) и платформой на 10,5 куб.м;
•  МАЗ-551605 2121-024 – модификация с дизелем ЯМЗ-238ДЕ (Евро-1) и кузовом емкостью 10,5 куб.м;
•  МАЗ-551605 230-024 – версия с двигателем ЯМЗ-238ДЕ2 (Евро-2) и платформой объемом 10,5 куб.м;
•  МАЗ-551605 240 – модель с агрегатом ЯМЗ-238ДЕ2 (Евро-2) и большей грузоподъемностью (23350 кг);
•  МАЗ-551605 2140 – автомобиль с мотором ЯМЗ-238ДЕ (Евро-1) и грузоподъемностью 23350 кг.
