Мотоблок «Крот»: Технические характеристики

Выбор и установка двигателя на мотокультиватор «Крот»

  1. Устройство агрегата
  2. Выбираем двигатель
    • Honda GX270
    • Lifan 168F-2
    • Sadko DE-220
    • Patriot
    • Замена двигателя

В подсобных хозяйствах эксплуатируются средства малой механизации, в том числе мотокультиватор «Крот». Агрегат с успехом управляется с поверхностной обработкой и разрыхлением грунта, прополкой пространства между грядами, окучкой картофеля и транспортировкой грузов. Характеризуется несложностью и долговечностью в работе, поворотливостью и незначительными размерами, что практично для перевозки в автобагажнике. Однако некоторые фермеры норовят всякими способами улучшить агрегат, например, поставить другой электродвигатель.

Как прополоть сорняки и окучить картофель?

Для прополки сорной растительности вместо ножей для вспашки на внутренние фрезы устанавливаются полольники, имеющие Г-образную форму. Чтобы уберечь культурные растения, можно на место внешних фрез установить защитные диски. Приобретаются они отдельно, поскольку не входят в комплектацию культиватора.

Для того чтобы в процессе прополки предварительно окучить картофель, сошник заменяется окучивателем. Он также покупается отдельно. Если надо просто окучить картофель, то кроме установки окучивателя необходимо снять почвенные фрезы, а вместо них установить колеса с грунтозацепами.

1 Описание мотокультиватора

Как и в любом другом мотоблоке, «сердцем» всей конструкции выступает двигатель внутреннего сгорания (ДВГ). В мотокультиваторах (МК) «Крот» он двухтактный, карбюраторный и, учитывая особенности крепления к раме, он оснащен воздушным принудительным охлаждением.

С ДВГ посредством клиноременной трансмиссии связан выходной вал редуктора. На эти вал надевается одна из частей: фрезы или колёса (подробнее в пункте «Альтернативные модели»). Сам редуктор также прикреплен к раме, которую, к слову, составляют две полурамы.

От того же редуктора идут две рукоятки, служащие для управления МК — они трубчатого типа. На данных рукоятках размещены так называемые органы управления. С их помощью владелец мотокультиватора может управлять оборотами, сцеплением или, если его модификация обладает такой функцией, — задним ходом. Крайней частью мотоблока является кронштейн, используемый для установки на него дополнительных аксессуаров.

Перенос устройства из одного места на другой в выключенном положении выполняется при помощи подъемных колёс. Во включенном состоянии, когда «железный конь» выполняет работу, колёса должны быть подняты.

1.1 Технические характеристики и устройство

Самой слабой частью первых версий МК являлся двигатель, а владельцы этих моделей жаловались на нехватку в производительности. Сейчас эта проблема в силу развития и удешевления производства решена, и МК обладает однотактным мотором с рабочим объемом в 60 кубических сантиметров и мощностью в 2,6 лошадиные силы. Максимальное количество оборотов достигается на значении 5000—6000 в минуту.

Запуск движка производится вручную (с помощью верёвки), при этом стартер несъемный. Карбюратор, установленный в МК-2, имеет маркировку К-60В, воздухоочиститель исполнен в сухом варианте, он также имеет сменный фильтрующий элемент, что также упрощает использование инструмента. В качестве топлива для ДВГ используется бензин категории А-76, смесь бензина осуществляется с маслом М-8В1 (иначе автол) в примерном соотношении 20:1. Объем бака не блещет размерами — всего лишь 1.8 литра, однако, этого хватает, поскольку двигатель не самый требовательный.

Двигатель мотоблока «Крот

Одноступенчатый редуктор (не основной) шестереночного типа использует то же масло (М-8В1) в качестве смазки. Мотоблок «Крот 2» в пассивном положении использует сцепление в выключенном состоянии. Для его включения используется рукоятка, характерным движением, как на мотоцикле. При включении сцепления происходит натяжение клинового ремня, чтобы он не проскальзывал, после чего передается крутящий момент.

Основной редуктор имеет двухступенчатое строение (из шестерен и цепи), а в качестве смазки использует масло с маркировкой ТАД-17, оно трансмиссионное.

Итого, характеристики МК состоят в следующем:

  • двигатель (60 к.с. , 2,6 л.с. , 5000—6000 об./мин.);
  • карбюратор (К-60В);
  • топливо (бензин);
  • масло М-8В1 (для одноступенчатого редуктора);
  • масло ТАД-17 SAE85W90 (для основного редуктора);
  • объем бака (1.8 л);
  • стартер несъемный (ручной);
  • основной редукт. (двухступенчатый);
  • редукт. в блоке с мотором (одноступенчатый).

1.3 Альтернативные модели мотоблока «МК-2»

Первая версия МК-1 (мотоблок «Крот») была создана для узкой специфики применения. Она представляла из себя культиватор фрезерного типа. Однако скорое развитие МК привело к появлению альтернативных моделей, имеющих в наличии дополнительное оборудование. В частности, аппарат обладал ножом для прополки, плугом и косилкой с режущим элементом.

Ищете садовую технику и инструмент? Гусеницы Для Мотоблока для дома.

Обзор садового инструмента и техники, отзывы на сайте: fermerinform.ru

Последующие модификации, в виду большой популярности культиватора, оснащались либо редуктором с дополнительной передачей заднего хода, либо производилась замена двигателя на импортный. Так появился альтернативный двигатель на мотоблок «Крот». Разнообразие моделей обогащается наличием версий с другим устройством карбюратора, бензобака и т. д.

Сферы применения

Современные модели мотокультиватора применяется для таких работ, как:

  • Рыхление почвы;
  • Фрезерование почвы на глубину пахотного горизонта без оборота пласта;
  • Окучивание пропашных культур (картофель, кукуруза);
  • Прополка междурядий от сорняков;
  • Боронование;
  • Посадка и уборка картофеля;
  • Нивелирование (выравнивание);
  • Покос трав на газонах, декоративных лужайках, пастбищах и сенокосах;
  • Перекачка воды из открытых источников (озер, прудов, сажалок) при помощи мобильной навесной насосной станции;
  • Перевозка грузов.

Также такой культиватор может быть использован при разметке рядов для посадки товарных и маточных плантаций ягодников (смородины, крыжовника, малины).

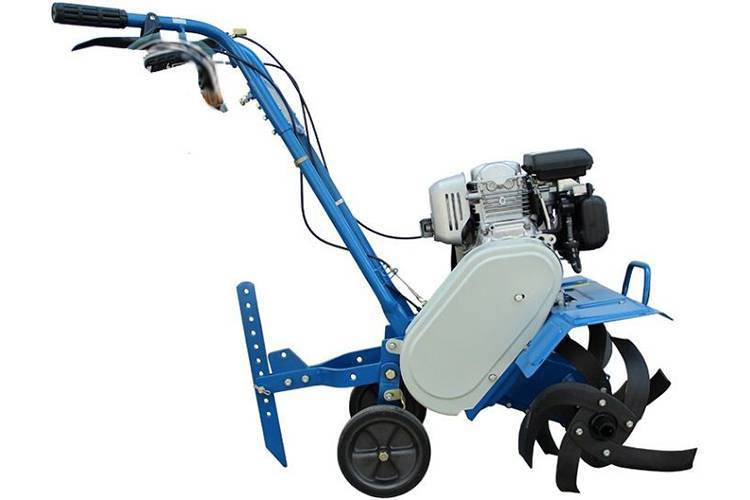

Мотокультиватор «Крот»

Конструктивные особенности

Устройство мотоблока Крот определяется наличием таких взаимосвязанных узлов:

  1. Рама – представляет собой две соединенные полурамы. Конструкция прикреплена к редуктору при помощи болтов.
  2. Двигатель внутреннего сгорания – крепится к раме и имеет соединение с входным валом редуктора посредством клиноременной передачи.
  3. Кронштейн для монтажа навесного оборудования находится в задней части устройства.
  4. Фрезы – надеваются на выходные валы редуктора.
  5. Транспортировочные колеса.
  6. Топливный бак (расположен в верхней части устройства).
  7. Редуктор.
  8. Органы управления – находятся на рукоятках культиватора.

Мотор на мотоблок Крот от производителя имеет принудительное охлаждение и представляет собой двухтактный одноцилиндровый двигатель. На нем расположен несъемный стартер, запуск которого производится посредством резкого натяжения троса.

Двигатель для мотоблока Крот имеет рабочий объем от 60 см. кубических и заправляется бензином А-76, в который добавляют моторное масло автол (М-8В1) в пропорции, указанной в инструкции к данной модели (1:20-1:25). В заводскую комплектацию входят свечи зажигания «А-17В», для стабильной работы и предупреждения образования нагара рекомендуется произвести замену на свечу «А-11».


Принудительное охлаждение имеет мотор на мотоблок Крот

Некоторые модели мотоблока Крот комплектуются китайскими четырехтактными моторами. «Родному» двигателю культиватора не хватает мощности, что влияет на производительность механизма. Конструкция рамы позволяет произвести замену двигателя на более подходящий, что избавляет от неполадок в дальнейшем.

Наилучшими вариантами для такого замещения можно назвать следующие модели:

  • LIFAN 168FB с диаметром вала 20 мм и мощностью 6,5 л.с.;
  • Patriot;
  • Honda GC 135;
  • Sadko DE-220;
  • Forza 160F.

При установке двигателя важно не превысить допустимую мощность. Если взять мотор более 6,5 л

с. редуктор начинает часто ломаться из-за чрезмерных нагрузок.

Размер ремня на мотоблок Крот определяется в зависимости от модели. Существует только три размера, подходящих к моделям этой марки:

  1. А13*900 – устройства с импортным четырехтактным двигателем;
  2. А13*700 – подходит для первых модификаций с «родным» мотором;
  3. А13*750 – подходит для большинства моделей, имеющих диаметр шкива на редукторе 150 мм.

Значение «А13» означает профиль ремня, а цифры 900, 750, 700 – это его длина.


Китайскими четырехтактными моторами комплектуются некоторые модели мотоблока Крот

Стандартные фрезы для мотоблока Крот имеют диаметр 330 мм. Их монтируют на вал отбора мощности. Выбор модели фрез зависит от типа обрабатываемого грунта. Так, для средних и легких грунтов используют 1-2 пары, а для целины потребуется уже три.

Перед возделыванием почвы необходимо приподнять транспортные колеса и установить на прицепную скобу сошник. Именно он будет регулировать глубину обработки грунта. Если обрабатываемый грунт является плотным и тяжелым, то лучше использовать фрезы «гусиные лапки», а для почвы с меньшей твердостью подойдут фрезы с четырьмя или тремя лепестками.

Руководство по эксплуатации мотокультиватора Крот

Итак, мы выяснили, что современный мотокультиватор Крот обладает почти всеми функциями мотоблока. Сейчас давайте ознакомимся, что гласит руководство по эксплуатации рассматриваемой техники:

Прямое назначение мотокультиватора – это вспашка земли. Делается это при помощи фрез, которые насаживают на валы редуктора. Транспортные колеса при вспашке поднимают. Сзади к прицепной скобе закреплен сошник. Он используется как тормоз, а также для регулировки глубины обработки грунта. Двигается мотокультиватор за счет вращения фрез, при этом одновременно происходит рыхление почвы. В комплекте с агрегатом идут две внутренние и наружные фрезы. Первый тип применяют на грубом грунте и целине. Легкую землю рыхлят обеими фрезами, а можно добавить и третий комплект. Его покупают отдельно. В итоге получается с каждой стороны по три фрезы, а в сумме их 6 штук. Восемь фрез на мотокультиватор Крот ставить нельзя из-за возрастания нагрузки на мотор и трансмиссию.
При прополке сорняков выполняют переоборудование механизма. На внутренних фрезах снимают ножи, а вместо них ставят полольники. Эти детали узнаются по Г-образной форме. Внешние фрезы заменяют дисками. Они тоже покупаются отдельно. Диски нужны для защиты растений, препятствуя попаданию их под полольник. Если прополка осуществляется по картофелю, то одновременно можно выполнять предварительное окучивание. Для этого установленный сзади сошник заменяют окучивателем.
Когда требуется окучить картофель, фрезы не нужны. Их снимают с вала редуктора, а на это место ставят стальные колеса с наваренными грунтозацепами. Окучиватель остается на своем месте, где раньше стоял сошник.
Во время уборки картофеля используют те же металлические грунтозацепы, а сзади мотокультиватора сошник заменяют картофелекопалкой. Этот тип навесного оборудования выпускается разных модификаций, но к культиваторам обычно покупают веерные модели.
Вспашку земли можно делать не только фрезами, но и плугом. Его крепят сзади агрегата на место сошника. Стальные колеса остаются на месте.
Использовать агрегат можно при сенокосе. Нужно лишь купить косилку и закрепить ее спереди агрегата. На валы редуктора надевают резиновые колеса. Передачу крутящего момента обеспечивают ремни, надетые на шкивы мотокультиватора Крот и косилки.
Крот отлично способен заменить помпу для перекачивания воды. Нужно лишь приобрести насосное оборудование МНУ-2, закрепить его на раме и соединить ременной передачей

При этом важно не забыть снять ремень с тягового редуктора.
Мотокультиватор неплохо справляется с перевозкой малогабаритных грузов весом до 200 кг. Здесь потребуется тележка с поворотно-сцепным механизмом

Можно приобрести модельТМ-200 заводского изготовления или сварить самостоятельно из металла. Во время транспортировки грузов, на валы редуктора надевают резиновые колеса.

Популярные модели

Масса культиваторов может варьироваться от 9 до 40 кг. Работа с машиной не требует больших физических затрат, поэтому им может справиться также и женщина. При помощи инструмента рыхлят почву, удаляют сорняки, окучивают грядки. Культиватор выполняет рыхление без оборота пласта, в то время как плуг – наоборот.

Мотокультиватор Крот МК-1А

На этот инструмент завод-изготовитель устанавливает двигатель, развивающий мощность в 2.6 л.с. Обычно используют для работы на ограниченной почвенной площади и труднодоступных местах ввиду своего малого веса, который составляет 48 кг, и скромным размерам.

На заметку! На машине отсутствует задняя скорость, но это не мешает ему иметь достаточную маневренность. Его применяют культивирование грунта.

Параметры:

  • ширина захвата – 0.35-0.6 м;
  • глубина – 0.2-0.3 м

Возможна установка дополнительного врезного оборудования для расширения сферы применения.

Культиватор Крот МК-2

Эта модель может похвастаться мощным мотором Гринфилд, имеющий мощность 3.6 л.с., редуктором с цепной системой, улучшенным воздушным фильтром. Имеет внушительную массу (68 кг) и мощность, поэтому возможна установка до 6 фрез для обработки почвы. Однако модификации, на которые предприятие-производитель устанавливает российские двигатели, не пользуются высоким спросом ввиду небольшого моторесурса — всего порядка 400 часов работы.

Мотокультиватор Крот МК-3А-3

Мотокультиватор обладает небольшой массой в 51 кг. На него установлен двигатель от компании GeoTeck, развивающий мощность в 3.5 л.с., а коробка передач имеет две скорости: переднюю и заднюю. Повышенная мощность и достойные эксплуатационные характеристики делают работу с данным аппаратом намного комфортней и легче.

Культиватор Крот МК-5-01

Эта модель имеет отличающийся надежностью мотор Briggs&Stratton, производимый в США, развивающий мощность в 4 л.с. На Крот мк установлено ременное сцепление и есть две передачи: передняя и задняя. Инструмент окапывает почку по:

  • ширине 35-90 см;
  • глубине 30 см.

Для расширения списка выполняемых сельскохозяйственных работ на машину может быть установлено дополнительное навесное оборудование.

Культиватор крот МК-9-02

Модель входит в список самых современных мотокультиваторов, ведь на своем вооружении он имеет четырехтактный двигатель фирмы Hammermann. Достаточно высокая мощность (5.5 л.с.), а также высокое качество всех компонентов позволяют ему достойно конкурировать с агрегатами зарубежных производителей.

На заметку! Вместительность топливного бака культиватора – 3.6 л., он имеет ручной запуск.

Относительно небольшой вес (53.2 кг) делают данный инструмент достаточно маневренным, а возможность установки дополнительного навесного оборудования – полезным инструментом в любой сфере сельскохозяйственной деятельности на участках, имеющих небольшую площадь. Производителю удалось продлить срок службы мотокультиватора путем внедрения воздушной системы охлаждения, поскольку она позволяет избежать перегрев и деталей и их порчу вследствие высоких температур.

Для каких работ предназначен культиватор Крот

Любой владелец небольшого дачного участка хорошо понимает, что переработать его самостоятельно, без дополнительных средств вручную является достаточно трудоемкой задачей, которая требует затраты большого количества времени и сил. Хозяева небольших земельных участков прекрасно знают, что первично переработать их без дополнительных средств вручную возможно только со значительной тратой времени и физических сил. Мотокультиватор Крот позволяет владельцу сберечь силы и время:

  1. Базовые операции по обработке почвы выполняются с помощью основного рабочего органа прибора – фрезы.
  2. Редуктор имеет вал, на который через шестеренки и металлические звездочки с цепной системой с прикрепленными на нем роторами передается пусковой момент от двигателя.
  3. Лезвия роторов вращательными движениями отрезают куски почвы, крошат и перемешивают их, при этом двигая мотокультиватор вперед.

Производители утверждают, что применять бензиновый культиватор Крот можно и на тяжелых почвах, при работе на целинных участках. Область применения инструмента расширяется с помощью врезного оборудования. Оно расширяет сферу применения инструмента, среди которых следующие действия:

  • начальная обработка земли;
  • прополка травы;
  • окучивание огородов;
  • транспортировка предметов;
  • скашивание травы;
  • перекачка воды и т.п.

При перекачивании воды из емкостей и водоемов на раму аппарата подсоединяют насосную установку, которая идет напрямую к двигателю. Насосная установка продается отдельно. Для переноса грузов необходимо использовать тележку малых габаритов «ТМ-200» с поворотно-сцепной системой. Мотоблок Крот легко использовать, для его хранения не требуется большого помещения, а его перенос упрощается малыми габаритами и массой.

Как устроен мотоблок

Отечественный мотоблок отличается рациональной конструкцией – в ней нет ничего лишнего. При этом культиватор может быть оснащен навесным оборудованием, которое позволяет его использовать для самых разных хозяйственных целей. Техника отличается надежностью и способна выдерживать длительные нагрузки.

Составляющие элементы конструкции:

  • Рама, состоящая из двух полурам, и крепящаяся к редуктору болтами.
  • Трубчатая рукоятка и кронштейн – для размещения навесного инвентаря.
  • Рычаги управления. Рукоятка оснащена органами управления – можно переключать сцепление и обороты двигателя. Некоторые модели «Крота» оснащены дополнительно переключателем заднего хода.
  • Пневматические колеса, прикрепленные к выходным валам редуктора.
  • Двухтактный одноцилиндровый мотор. Система охлаждения – воздушная. Двигатель крепится к раме, он соединен с редукторным валом с помощью передачи клиноременного типа.

Мотоблок укомплектован фрезами – двумя наружными и двумя внутренними. Также прилагается сошник. При необходимости оснащается окучником, кортофелекопалкой, плугом, насосом, косилкой.

Особенности конструкции Крота:

  1. Клиноременная трансмиссия соединяет друг с другом двигатель для мотоблока «Крот» и шестереночный редуктор. Последний имеет цепную передачу и закреплен на раме с помощью болтов. Над мотором и редуктором расположен бак под топливо.
  2. Для переключения сцепления в мини-тракторе имеется специальная рукоятка – такая же, как на мопедах. Сцепление находится в выключенном состоянии, при его включении происходит натягивание ремня, и крутящий момент передается без проскальзываний.
  3. На выходных валах редуктора установлены рабочие фрезы, которыми обрабатывается почва, или колеса – они нужны для перевозки грузов и для вспашки почвы плугом. Фреза – ротор со специальными ножами, которые, вращаясь, и двигаясь вперед, режут и крошат почву.

На заметку!

Фрезы, по сравнению с плугом, более тщательно рыхлят и перемешивают удобрения. Могут эффективно работать на целинных и тяжелых грунтах.

Для перемещения мотокультиватор оборудован встроенными колесами. Прежде чем начать работу, их демонтируют или, подняв, фиксируют в нужном положении. В течение 15 часов проводят обкатку, давая неполную нагрузку.

Характеристики мотокультиватора:

  • вес (пустой бак) – 51,5 кг;
  • ширина обработки – 40-60 см;
  • диаметр ротора (с учетом ножей) – 32 см;
  • глубина врезки – 25 см;
  • габариты (ДхШхВ) – 100-130х35-80х71-106 см;
  • производительность – до 200 кв. м/ч.

Конструкция

Устройство этой модели настолько примитивно, что некоторые умельцы пытаются собрать культиватор Крот своими руками. Рама состоит из двух полурам, прикрепленных болтами к редуктору. В задней части мотоблока – трубчатые ручки управления и платформа для установки навесного оборудования. Органы управления оборотами двигателя и сцепления расположены на рукоятках.

Почвенные стальные фрезы закреплены на выходных валах редуктора. В базовых версиях их четыре, но есть варианты, работающие с шестью фрезами. Их диаметр – 320 мм, что позволяет прорезать землю на глубину до 25 см. Учитывая основное назначение этого мотоблока, такой размер вполне обоснован. Культиватор отлично справляется со вспашкой и удалением мелких сорняков.

Двигатель внутреннего сгорания закреплен на раме культиватора Крот и соединен с входным валом редуктора клиноременной трансмиссией. Мотор у базовых модификаций этой агротехники самый простой – одноцилиндровый двухтактный с системой воздушного охлаждения. Для него предусмотрен сухой воздушный фильтр и несъемный ручной стартер на тросе. Работает «Крот» на  бензине или дизеле. Бак для топлива инженеры разместили сверху.

Усовершенствованные варианты комплектуются двух и четырехтактными двигателями импортного производства, что повышает выносливость техники при обработке сложных грунтов. В модельном ряде присутствуют устройства с электромоторами, востребованные при обработке закрытых теплиц.

Независимо от варианта «Крот» оборудован пятью сальниками, которые гарантируют герметичность соединений. Это одна из мер профилактики двигателя, который перестает работать, если герметичность нарушается в результате расшатывания.

Отзыв

«Родственники подарили на день рождения в 2006 году мотокультиватор Крот. Через неделю поехал с женой на дачу и решил опробовать в работе подарок. В итоге за 3 выходных дня я успел вспахать все 10 соток своего огорода и сада. В саду была корка из глины, но после нескольких проходов, участок поддался нормальному культивированию. Спустя 3 сезона, пришлось ремонтировать двигатель. После этого он отработал еще 2 сезона, после чего я его выкинул, а на его место установил более мощный двигатель. После этого работа на нем стала еще приятнее». Валентин, Брянск.
