Как сделать мотовездеход 2х2 своими руками: чертежи и размеры, фото, видео

Квадроцикл своими руками видео

Квадроцикл из магазина — удовольствие доступное далеко не каждому. Поэтому многие умельцы изготавливают квадрики своими руками. И в этой статье мы расскажем о наиболее интересных из них.

В деле изготовления квадроцикла может пригодится всё что найдётся в гараже и рядом. Каждое транспортное средство сделанное своими руками уникально и индивидуально, поэтому о чертежах и схемах приходится говорить с трудом.

Мало кто описывает детально процесс постройки своего детища, от этого найти конкретную информацию крайне сложно. Но есть и исключения.

Как сделать квадроцикл своими руками

в 2012 году талантливый конструктор С. Плетнёв поделился чертежами и нюансами постройки своего детища.

Что было использовано в конструкции ТС:

  • Передние и задние колёса от Нива Шевроле 15 дюймов
  • Двигатель а-м Ока
  • Коробка передач Ока
  • Межколёсные редукторы от задних мостов вазовской «классики»
  • ШРУС от автомобиля ВАЗ-2108, 12 шт
  • Топливный бакиз канистры на 20л
  • Упор пассажираиз подголовника Оки
  • Сцепления от Оки
  • Руль от мотоцикла Урал»
  • Щиток приборов от автомобиля Ока

Основные технические характеристики квадроцикла:

Масса430кг
Длина2300 мм
Ширина1250 мм
Высота по рулю / по седлу1250 / 900 мм
Дорожный просвет,300 мм
Колесная база1430 мм
Колея1045 мм
Максимальная скорость65 км/ч

Чертежи квадроцикла:

Трансмиссиясделано из узлов автоваза с некоторыми доработками. Например лоя уменьшения скорости и повышения крутящего момент вместо главной пары использовалась цепная передача.

Межколёсные редукторы заимствованы от классики, полуоси удалены и заменены на ШРУСы от переднего привода ваза. Так же шарниры равных угловых скоростей использованы и в других узлах трансмиссии.

Подвеска независимая на треугольных поперечнырычагах. Амортизаторы от Оки.

Глушитель самодельный из 2х секций, изолированный азбестом.

Обвес сделан из стеклопластика. На создание такого пластика ушло 10кг эпоксидной смолы, 1кг пластификатора и столько же отвердителя. 15 метров стеклоткани и 5 метров стекломата.

Обвес квадроцикла — стеклопластиковый. Выклеивал его впервые, а потому сначала изучил рекомендации по выполнению соответствующих работ. Но как оказалось — процесс этот кропотливый, хотя результат того стоит.

Бампера и кенгурятники сварены из труб 20мм круглого профиля.

Фото готового квадроцикла:

Материал на основе статьи: https://modelist-konstruktor.com/razrabotki/853

Квадроцикл из мотоцикла

Данный квадрик сделан на базе мотоцикла Урал.

Все подробности в видео.

Квадроцикл с мотором ИЖ Юпитер. Раздатка от мотоцикла Муравей.

Генератор, принудительное охлаждение, понижайка, электростартер от десятки, двигатель от мотоцикла Урал.

Поэтапная инструкция

Чтобы изготовить квадроцикл из мотоблока, не требуется сильно переделывать технику. Сам процесс включает в себя следующие этапы:

  1. База колес расширяется. Так как диски у мотоблока расположены непосредственно под мотоблоком, то их раздвигают. Вытачивают вставки на станке, а если такового нет, то просто приобретают подходящие адаптеры, служащие расширению этой базы.
  2. Обустраивается рама. Она должна быть прочной и надежной. Обычно применяют мотоциклетную готовую раму, но при определенных навыках можно обрезки труб сварить между собой. На эту деталь будет производиться значительная нагрузка, так как именно на нее крепится двигатель и все основные узлы. Ко всему агрегату рама присоединяется при помощи двух специальных штифтов и поворотного шарнира.
  3. Устанавливаются колеса, размер которых различается, в зависимости от предназначения мотоустройства. Первым делом необходимо выбрать диски. Лучше применить автомобильные, под низкопрофильную резину, чтобы камера плотно к ним прилегала. Для сохранения целостности и более долгой эксплуатации, рекомендуют положить прочную, но мягкую ткань, между диском и камерой.

Вместо шин можно использовать камеры с большегрузных машин, что обеспечит увеличение устойчивости и площади сцепления с дорогой. Также их применение поможет повысить амортизацию техники. Но они тонкие и не имеют запаса прочности, поэтому такие колеса будет легко повредить колючками, сучками и острыми предметами. Один из выходов, защищающий шины от повреждений, – это обмотка их шлангом из брезента и последующая фиксация его моментально застывающим клеем.

Вот так легко и просто мотоблок можно трансформировать в агрегат, быстро и маневренно перемещающийся по полям, холмам, крутым оврагам и другим местам, где нет асфальтированного дорожного покрытия.

Самостоятельно смонтированный квадроцикл по функциональности и характеристикам ничуть не хуже заводских устройств. Главное, что вы знаете его слабые и сильные стороны, и сделанный агрегат с любовью прослужит долго и без особых неполадок. Нужно только вовремя проводить техническое обслуживание и следить за состоянием всех систем.

Это интересно: снегоуборщик из триммера своими руками.

Следует учесть все мелочи, скрупулезно подобрать все необходимые материалы и точно произвести все работы.

В общем, имея в наличии специальные и просто основные и дополнительные инструменты, можно расширить возможности своего мотоблока, обеспечить новую функциональность и использование для многих новых действий.

Мотовездеход на базе Урала

На подготовительном этапе прорабатывают чертежи и схему будущего трицикла. В рассматриваемом варианте цепная передача не предусмотрена.

После выбора итоговой концепции переходят к токарной обработке деталей мотовездехода.

Инструменты и расходные материалы

В качестве базовой основы выбрана рама от мотоцикла Урал, переделанная под возможность установки автомобильного заднего моста. Также потребуются следующие элементы:

  • ДВС типа Лифан (6,5 л.с.);
  • вариатор от скутера;
  • просмоленная стеклоткань;
  • мопедный генератор;
  • глушитель с широким сечением;
  • металлический уголок 32 мм;
  • ободрыши колес «Шишиги»;
  • лента транспортерная.

Инструмент традиционный. Понадобится токарный станок, тисы, набор ключей, отверток, газосварочный аппарат, измерительные приспособления.

Основные этапы переделки

Процесс создания трехколесного мотовездехода можно разделить на несколько стадий:

  1. Подготовка вариатора от 4-тактового 150-кубового скутера. Эта деталь удобна тем, что отличается простотой регулировки рабочих и сцепных оборотов. Указанные модификации монтируются на моторы мощностью до 14 л.с.
  2. Приступают к созданию задней оси вездехода, включая подготовку места под автомобильный мост, изготовление конусов и фланцев.
  3. Фронтальную вилку расширяют и подгоняют под широкий обод.
  4. Сидушку делают из пластика, смазывая подготовленную форму воском с последующей укладкой стеклоткани в несколько слоев.

Изготовление ободрышей

На каракат легкий трехколесный ставят «обдирки» из покрышек авто ГАЗ-66 или Урал (Лапоть), а также средних тракторов. Ободрыши становятся легче, при этом на старой резине нарезают новый протектор, отвечающий за надежность зацепа при езде по снегу и грязи.

Сделать своими руками колеса для вездехода несложно. Этапы процесса:

  1. Строительным ножом по периметру шины делают надрез для удаления проволоки.
  2. Размечают прямоугольники для будущего протектора, вырезают их.
  3. Проволоку удаляют крюком и ручной лебедкой либо отверткой.
  4. Отслоившуюся резину обдирают.
  5. Убирают ненужные слои, пока не останется каркас.
  6. Сваривают диски с пластинами, поверхности шлифуют наждаком.
  7. Надевают ободрыш на каркас.

Двигатель и трансмиссия

В рассматриваемом колесном мотовездеходе внедрили двигатель Лифан, доработанный для монтажа на трицикл. Также установили мопедный генератор и глушитель увеличенного сечения. Штатный карбюратор показал себя не с лучшей стороны, в связи с чем был установлен тракторный пускатель.

Вариатор работает отлично, на 2-м диапазоне дает возможность буксовать и дрифтовать. На 4-м режиме агрегат трогается плавно, разгоняется до 50 км/ч, на больших скоростях теряет стабильное управление. В качестве передающей коробки подойдет узел от Хонды Сити, Оки, Жигулей. КПП установлена на раму ТС, с задним мостом агрегирует при помощи карданной передачи.

Финальные усовершенствования

На конечном этапе проверяют надежность сборки и работу всех узлов. Красят сидение, корпус, заливают масло, топливо. При желании монтируют крылья, брызговики, световые и сигнальные элементы.

Как сделать мотоблок из бензопилы

Используют следующие изделия и материалы:

  1. Руль от мотоцикла.
  2. Трансмиссию от старого мопеда.
  3. Трубы из нержавейки диаметром 20-30 мм.
  4. Колеса с пневмошинами от автомобиля или сельхозтехники. Альтернативный вариант — самодельные металлические ободья с грунтозацепами. Для их изготовления потребуются стальной лист и уголок.
  5. Болты и гайки.

Из бензопилы извлекают двигатель. Рекомендуется брать профессиональный инструмент с мотором мощностью 10-13 л.с.

Работы выполняют в следующем порядке:

  1. Нержавеющую трубу сгибают в П-образную раму. Концы «ножек» должны быть загнуты вверх.
  2. Усиливают конструкцию перемычками из того же материала.
  3. Приваривают руль.
  4. Крепят пластину для установки аккумулятора при помощи электросварки.
  5. Изготавливают глушитель из отрезка трубы диаметром 7 см и длиной 250 мм. Внутреннее пространство заполняют опилками так, чтобы размер выходного отверстия составлял не более 1,6 см.
  6. Из трубы диаметром 4 см выполняют небольшую П-образную раму для двигателя. К краю и в середине приваривают скобы для болтового крепления.
  7. Устанавливают мотор на раму и прикручивают.
  8. Крепят усиленные шплинтом полуоси и устанавливают на них колеса.
  9. В завершение процесса крепят руль, коробку передач и бензобак.

Остается испытать машину в полевых условиях.

Особенности создания самодельного снегохода из мотоблока своими руками


Многие умельцы знают, что такая агропромышленная машина, как мотоблок, может легко трансформироваться в снегоход, позволяющий успешно передвигаться по бездорожью даже в самые заснеженные дни. Причем сам процесс переделки довольно прост и незамысловат. Главное подобрать правильный двигатель. Опытные владельцы таких «помощников» советуют отдать предпочтение тому приспособлению, которое обладает ручным управлением и тягово-сцепным устройством. В большинстве случаев в ход идет класс мотоблоков, конструкция которых предусматривает использование 4-тактного 1-цилиндрового двигателя на бензине, имеющего охлаждение воздушного плана.

Прежде чем приступать к процессу работы над будущим снегоходом, необходимо приготовить:

  • мощные колеса (или же гусеницы со снегозацепами);
  • раму;
  • силовой агрегат;
  • привод;
  • полозья;
  • амортизаторы;
  • рулевую колонку.

Некоторые детали можно создать самим, а некоторые приобрести. К примеру, рама подойдет от старого мотоцикла, а в качестве поворотных стоек лыж стоит использовать продольные трубы рамок от старых велосипедов.

Как с мотоблока сделать снегоход: пошаговая инструкция

  • Для начала на гусеничном движителе происходит установка двигателя от мотоблока;
  • Затем к нему прикрепляются две тяги, присоединяющиеся к поперечной балке (где уже закреплены руль и лыжи);
  • Передняя стойка и сидение монтируются в пространстве между двумя тягами;
  • Теперь гусеничный движитель нужно присоединить к указанной поперечной балке;
  • Все остальные детали следует прикрепить посредством штифтов и болтов.

В итоге должно получиться отличное моторизированное транспортное средство, сумеющее перевозить человека (и небольшой груз) в трудных погодных условиях.

Модификации вездехода

Производитель предлагает несколько моделей техники, которые отличаются размерами и дополнительным оснащением. Базовым является вариант Классик с 6 опорными катками, оборудованный мотором мощностью 15 л. с., на других модификациях может устанавливаться до 8 колес.

Основные характеристики машин производителя Охотец приведены в таблице.

ПараметрМикроМиниУльтраМульти
Мощность мотора, л. с.13-18,513-18,513-18,524-27
Число колес, шт.6668
Количество мест1456
Длина корпуса, мм2450245028003160
Ширина, мм1720157015701570
Высота, мм1320182015001320
Скорость на грунте, км/ч30303030
Скорость на воде, км/ч2222

Авто самоделки

Вадим Корниенко из Ростова на Дону, переоборудовал свою старую Ниву в плавающий вездеход амфибию.

По случаю удалось дешево купить автомобиль Нива 1984 года выпуска. Правда, кузов пребывал в весьма удручающем состоянии, крылья отгнили, пол в дырках, да и к тому один из мостов был оторван, но по технической части все более менее работало.

На эту авто самоделку, владельца внедорожника, на проект по созданию плавучей амфибии его вдохновили ещё советские разработки «водоплавающих ВАЗ-2121» такие машины были созданы, но так и остались выпущенными в единичных экземплярах.

Главная работа заключалась в «реанимации» кузова, а поскольку на машине живого места не осталось приходилось много работать болгаркой. Цели сделать машину для «музея» не было, поэтому все преобразования носили чисто практический характер. отсек под раздатку и кпп сделали изолированными, для этого использовали металл толщиной 2 мм.

Из листа 1 мм, были изготовлены поплавки передний задний и боковые. Хотел чтобы авто не сильно отличалась от обычной Нивы, потому бампера сделал не сильно выступающие. Передний примерно на 70 литров, задний чуть больше. У Нивы амфибии 2122, герметичность дверей обеспечивается за счет уплотнительных резинок. Но со временем резинки усыхаются и будут пропускать. Потому решено было двери чуть укоротить и сделать боковые поплавки.По моим расчетам вода не должна доходить до нижней кромки дверей. Забегая вперед скажу, что так и получилось и в расчетах я не ошибся.

Тут пришлось повозиться. Порог срезан и перенесен вверх на 30 см. Арки крыльев вырезаны с расчетом на 31-е колеса.

Так-как двигатель и радиатор находятся в замкнутом пространстве, что бы двигатель не перегревался, решил перенести радиатор наружу. Охлаждаться двигатель будет лучше. Закрою радиатор декоративной решеткой и вентилятор поставлю. На месте радиатора разместился резонатор глушителя, а глушитель под капотом и труба выведена по боковой кромке лобового стекла. Штаны глушителя и резонатор будут соединены через гофру. Генератор само собой наверх (кронштейны я уже с закрытыми глазами делаю).

Чтобы раздатку и кпп не залило водой, пришлось сделать герметичный короб из листового металла. Коробка с раздаткой находятся в замкнутом объеме, следовательно будут греться. На ниве 2122 это было большой проблемой. В общем сделал охлаждение проточным воздухом. Пришлось перевернуть радиатор печки. На его месте короб воздуховода. Ну и вентилятор поставил. Осталось пластиковые короба прокинуть и выход воздуха будет за бортом.

В качестве главного движителя был использован шнек, который приварили на кардан, таким образом «Нива» на воде приводится в движение и колесами и импровизированным шнеком.

Помпа для откачки воды 12в (50 л/мин ) установлена в поддон, а шланг выведен в левом крыле. Проверил, качает хорошо. Спокойней будет на воде.

Конечный результат получился следующим: «Нива» и плавает и передвигается по суше. На воде на 4-й передаче без понижайки при 1600 оборотах, навигатор показал 4,6 км/ч. Плывет даже против течения (правда безветренная погода). Что довольно неплохо.

Видео: «Нива» плывёт по реке.

Автор самоделки: Вадим Корниенко. г. Ростов-на-Дону.

Поделиться в соц. сетях

Популярные самоделки на нашем сайте

  • Вездеход из Оки своими руками
  • Гусеничный УАЗ «Ухтыш» плавающий снегоболотоход
  • Багги вездеход своими руками
  • Гусеничный вездеход своими руками: фото, видео
  • Самодельный вездеход «Зелёный монстр»
  • Самодельный вездеход на шинах низкого давления из…
  • Самодельный вездеход из «Оки»
  • Самодельный гусеничный вездеход
  • Самодельный вездеход из ГАЗ-24
  • Трехколесный вездеход на шинах низкого давления
  • Вездеход на шинах низкого давления: (37 фото)
  • Самодельный вездеход каракат из мотоцикла
  • Вездеход из мотоблока своими руками
  • Самодельный вездеход с двигателем ВАЗ-2108

Самодельный квадроцикл с ДВС Урал

Уважаемые посетители сайта «Самоделкин друг» из представленного автором материала вы узнаете, как самостоятельно собрать квадроцикл с двигателем от тяжелого мотоцикла «Урал» своими руками. Пошаговое фото сборки и чертежи прилагаются. Квадроцикл относится к подразделению мото-вездеходов, благодаря колесной формуле 4х4 или же 2х4 он способен преодолевать ряд различных препятствий на нашем бездорожье: грязь, колеи, брод, снежные заносы, крутые подъемы и спуски.

Собрать квадроцикл можно самостоятельно, для чего понадобятся узлы и прочие запчасти от Отечественной авто-мототехники. Двигатель внутреннего сгорания бензиновый от тяжелого Советского мотоцикла «Урал» дополнительно было установлено принудительное охлаждение в виде двигателя отопителя от ВАЗ 2108 который по гофрированному шлангу нагнетает воздух на цилиндры охлаждая их. Рама сварена из стальных труб круглого сечения, детали изготавливались используя трубогиб

Длинна самодельного квадроцикла составляет 1950 мм, ширина 1200 мм, высота 1550 мм, база 1250 мм, колея 1000 мм, вес порядка 320 кг.

Колеса ВАЗ, задний укороченный мост от ВАЗ 2103, в качестве донора был куплен старый мотоцикл «Урал» с коляской.

Материалы

  1. ДВС «Урал»
  2. труба круглого сечения
  3. амортизаторы
  4. гранаты ОКА
  5. мост укороченный ВАЗ 2103
  6. сайлентблоки
  7. колеса и ступицы ВАЗ

Инструменты

  1. сварочный инвертор
  2. УШМ (болгарка)
  3. дрель
  4. трубогиб
  5. измерительный и слесарный инструмент
  6. набор гаечных ключей
  7. краскопульт
  8. умелые руки)

Фото пошаговой сборки квадроцикла своими руками и чертежи.


Задний мост ВАЗ 2103.

Источник

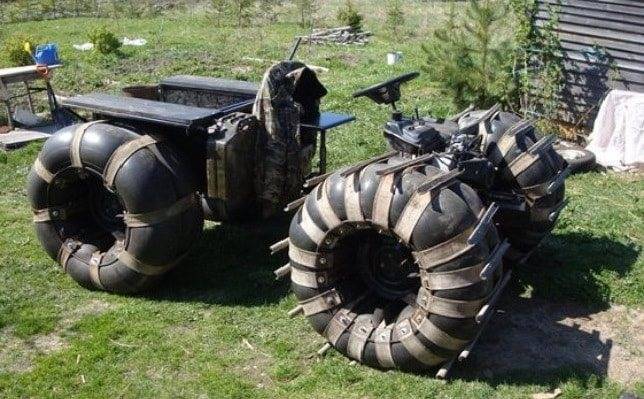

Делаем каракат из мотоблока своими руками

Итак, как же сделать каракат из мотоблока своими руками и тем самым создать для себя надежного и незаменимого помощника не только для собственного хозяйства, но и для поездок на рыбалку и на охоту?


Всоздании такого караката из мотоблокаможно выделить нижеописанныеосновные этапы:

Выбор рамы для караката

Каракат из мотоблока, естественно, требует от конструктора-умельца иметь сам мотоблок, относящийся,желательно, к тяжелому или среднему классу. По сути, каракат является ничем иным, как самодельным вездеходом, установленным на четыре или на три колеса ( зависит от конструктивной схемы), с колесами, «обутыми» в шины низкого давления, приводящимся в движение двигателем внутреннего сгорания.

Чтобы каракат из мотоблока не обманул Ваших ожиданий и стал незаменимым транспортом для продолжительных поездок на охоту или рыбалку по сложному бездорожью, необходимо ясно представить себе все этапы его изготовления.

Для начала следует определиться с рамой. В принципе, многими конструкторами самодельных каракатов брались рамы от мотоциклов “ИЖ”, или же даже от УРАЛА, что определяется финансовыми возможностями участника (ков) процесса изготовления караката, а также тем, что имеется под рукой.

Каракат из ИЖа обладает хорошими маневренными свойствами, что предопределяет его основное использование при передвижении через лес, а также при преодолении пересеченной местности с большими перепадами высот, склонами и оврагами.

Изготовление своими руками подвески

На следующем этапе изготовления караката из мотоблока требуется выполнить подвеску и задний мост. Подвеску нужно будет сделать своими руками, так как подвеска караката предполагает сварную конструкцию из двух частей, соединенных посредством шарнирного крепежа. В конструкции подвески караката лонжероны сопрягаются между собой посредством рулевой втулки, подкоса и спец стойки, в результате чего формируется независимая задняя и передняя подвески.

При установке как лонжеронов, так и втулки руляи спецстойки нужно добиваться именно независимости подвески, так как именно независимая подвескаимеет особую важность для всех типов каракатов-самоделок, поскольку она обеспечивает каракату проходимостьгусеничного вездехода наряду с маневренностью и мягкостьюхода, особенно при преодолении пересеченной местности

Монтаж на самодельный каракат колес

Колеса будущего караката представляют собой важнейшую и наиболее дорогую его часть. Их можно или приобрести, или же сделать своими руками

Важно отметить, что все известные самодельно изготовленные конструкции этих вездеходов, включая даже каракат из мотороллера «Муравей», оснащаются не собственно колесами, а только камерами и покрышками колес грузовых автомобилей (КамАЗов, Уралов, а также от их прицепов, включая большойК-700)

Именно за счет таких колес и обеспечивается легкость рулевого управления и преодоления неровностей местности, что в конечном итоге обеспечивает безопасность езды на таком вездеходе-каракате. Значительный объем камер придает каракату с такими колесами хорошую плавучесть, что является полезным дополнением к его хорошей проходимости. Иногда каракаты оснащаются простыми камерами, прикрепленными к подвеске через колесные диски и металлические ленты, которые охватывают снаружи камеру колеса и крепятся к дискам.

Установка двигателя и дополняющих его систем передачи крутящего момента на ведущие колеса. После установки на раму караката подвески с колесами можно приступить к монтажу двигателя, а также всех других дополняющих его систем – сцепления, тормозной системы и системы вывода продуктов сгоревшего топлива.

По завершении этого требуется всесторонне испытать каракат, и только после успешного завершения испытаний его можно полноценно эксплуатировать.От того, какой мотоблок (большой или средней мощности) имеется в распоряжении домашнего конструктора караката, таковой будет и его мощность.

Как собрать трактор

Чтобы смонтировать на раме агрегаты трактора, потребуется умение подбирать запчасти от других механизмов. При сборке мастер должен осуществить следующие этапы работ:

  • монтаж ходовой части на основе колес или гусениц;
  • установка двигателя и сцепления;
  • создание тормозной и рулевой систем;
  • крепление сиденья.

Для установки колесных полуосей на раму снизу наварить стойки из уголка. Передний и задний мосты лучше взять однотипные, это значительно облегчит другие задачи. При использовании мостов от Оки может потребоваться замена ступиц для установки дисков большего диаметра. Иногда умельцы делают это проще: вырезают круг с креплением из колесного диска Оки и сваркой крепят его в отверстие, подготовленное на диске от другого автомобиля.

Передний мост на переломку лучше сделать самостоятельно, из стального прута толщиной не менее 5 см. На середине детали нужно установить шарнирное соединение, которое обеспечит подвижность моста на неровностях дороги. Концы самодельной балки оснастить ушками для крепления полуосей со ступицами. Для смазки системы установить отдельный масляный бачок. Распределитель для переднеприводных авто или трактора Беларусь поможет сделать эти колеса ведущими.

Создавая минитрактор своими руками с двигателем от Оки, проще всего использовать штатные тормоза и сцепление. На цельной раме эта часть сборки не должна вызвать никаких затруднений, особенно при использовании мостов от такого же автомобиля. Индивидуально решается только задача размещения самого двигателя. Этот крупный агрегат устанавливают чаще всего впереди, но мастера, озабоченные компактностью трактора, перемещают мотор назад, под сиденье водителя.

Двигатели и трансмиссия

Мотор от «Урала» чаще всего используют при создании самодельных квадроциклов. Этот двигатель достаточно мощный и выносливый, что обеспечивает мототехнику высокой функциональностью. Такой квадроцикл можно будет эксплуатировать как для езды по бездорожью, так и в хозяйственных целях.

Стоит отметить, что двигатель «Урала» довольно мощный. Это четырехтактный двухцилиндровый мотор, который имеет объем 750 см³, а мощность – 41 л. с.

При сборке рекомендуется применять не только двигатель от мотоцикла «Урал», но и его трансмиссию. В этом случае система будет работать слаженно. У представленного мотоцикла КПП имеет 4 ступени переключения скоростей, а также задний ход. Стандартная комплектация также содержит карданный привод заднего колеса.

Руль от «Урала» также применяется в конструкции, но потребуется выполнить некоторые доработки. Нужно добавить приводы, которые теперь будут крутить два колеса. В конструкцию добавляют рычаги, шаровые опоры, которые берут с автомобиля. Дополнительные детали также можно купить в специализированном магазине. При сборке нужно добиться высокой точности и комфорта руля будущего квадроцикла.

Создаем вездеход из мотоблока своими руками

Стоит отметить, что само понятие «вездеход» подразумевает автомобиль, обладающий высокой проходимостью. Важный факт: вездеход, каракат и пневмоход, болотоход являются синонимами, отличающимися всего несколькими незначительными модификациями. Если человек сумеет создать самодельный мини-вездеход, он получит настоящий шедевр, который станет его гордостью.

Перед началом конструкционных работ необходимо определиться, будет ли устройство на гусеницах или на пневматических колесах. Важный момент: создать гусеничный агрегат намного тяжелее, да и управлением им требует специальных знаний и физических усилий. Следует также подготовить для установки мощный двигатель

Не важно, каким он будет, дизельным или бензиновым, главное, чтобы деталь была мощной и оснащалась принудительным водяным или воздушным охлаждением

Рабочий процесс

  1. Для начала необходимо выбрать основу под конструкцию. Может использоваться рама из старого мотоцикла УРАЛ или ИЖ. Благодаря таким вариантам машина будет более маневренной и сможет с легкостью преодолевать любые препятствия;
  2. Следующий шаг состоит из создания подвески и заднего моста. С помощью стойки, рулевой втулки и покоса соединяются независимые задняя и передняя подвески;
  3. Колеса для монтажа следует взять от мощных грузовиков. Отличными, но не обязательными, вариантами будут камеры, отличающиеся низким давлением (от КамАЗов и авто УРАЛ). Сделав грамотный выбор, водитель сможет быть уверенным в собственной безопасности и наслаждаться легким управлением;
  4. Монтаж мотора является одним из самых серьезных шагов в создании вездехода на базе мотоблока. Напоследок собственник должен надежно прикрепить двигатель, сцепления, тормоза и систему выхлопа газов.

Только после тщательной проверки новоиспеченного транспортного средства высокой проходимости, можно приступать к его тестированию и дальнейшей эксплуатации.

Как сделать квадроцикл своими руками из Урала

Вариантов, как сделать квадроцикл своими руками, множество

Важно определиться, что вы хотите получить в результате работы, и какими располагаете средствами. Рассмотрим более простой заднеприводный вариант

Из мотоцикла Урал, или из ИЖа

Для основы потребуется:

— две передние ступицы от легкового заднеприводного автомобиля (Жигули классика, Москвич);

— задний мост (желательно от автомобиля той же марки, от которой взяты ступицы, чтобы диски совпадали по крепёжным отверстиям);

— карданный вал, или полуось (в зависимости от конструкции);

— рычаги передней подвески (по желанию можно сделать полностью самодельные);

— рулевая поперечная тяга;

— труба (квадратная толстостенная, либо круглая водопроводная примерно ¾ дюйма);

Самодельный квадроцикл — сегодня сделать проще простого!

Это основное. Ещё куча мелочей понадобится по ходу работы.

Разбираем мотоцикл полностью. Нам нужна чистая рама без руля и амортизаторов.

Рисуем чертежи, или используем готовые и решаем, какой вариант задней подвески нам подходит:

— жёсткий без амортизаторов (более дешёвый и менее трудоёмкий, но подходит больше для высокой мягкой резины);

— на пружинах с амортизаторами;

Без амортизаторов

Отрезаем заднюю часть рамы вместе с креплением маятниковой вилки. Удлиняем раму и жёстко привариваем мост, используя косынки и укосины.

Важно учесть следующие моменты:

— редуктор моста, в случае замены, должен без проблем выниматься;

— направление вращения на выходе с Ураловской коробки передач — обратное. Т.е. автомобильный мост при установке нужно перевернуть, иначе будет ехать назад.

Квадроцикл своими руками с двигателем от Урала

Самодельный квадроцикл с двигателем от мотоцикла «Урал»: фото и описание конструкции.

Приветствую любителей самодельной авто мото техники! Сегодня хочу показать самодельный квадроцикл построенный одним из умельцев.

В качестве донора для самоделки, автор использовал мотоцикл «Урал».

Мотоциклетная рама была доработана, сделаны крепления для рычагов подвески квадроцикла.

Также в этой конструкции использованы запчасти от автомобиля ВАЗ классика: колёса, рычаги подвески, полуоси, ступицы и пр.

На фото: передняя подвеска квадроцикла.

Силовой агрегат от мотоцикла «Урал», его мощность составляет приблизительно 32 л.с. Недостатком этого ДВС является довольно высокий расход топлива и периодический перегрев.

Чтобы понизить обороты двигателя, дополнительно установлен боротовой редуктор от ЛуАЗа.

В целом, получился отличный аппарат для поездок по бездорожью, конечно привод здесь только задний, но мощности двигателя вполне достаточно для такой техники.


Автор самоделки: Алексей Податнов.

Источник

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
