МТЗ 1523: технические характеристики

Общие сведения, назначение, область применения

Трактор предназначен для выполнения широкого спектра работ, которые проводятся с помощью навесного и прицепного оборудования. Вместе с агрегатом применяются:

  • плуги;
  • грузовые платформы и полуприцепы различного назначения;
  • культиваторы;
  • сеялки;
  • бороны;
  • косилки и др.

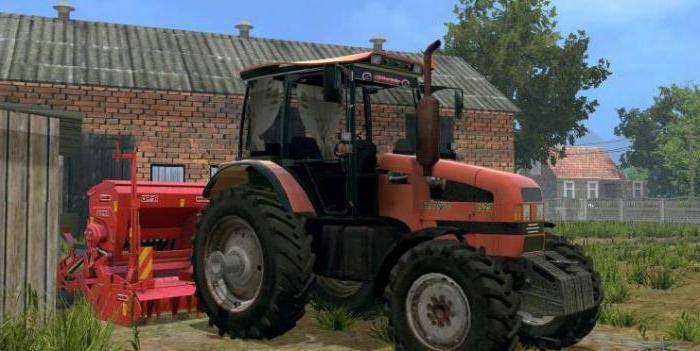

Применение трактора МТЗ-1523

Использование специализированных дополнений позволяет значительно расширить возможности МТЗ-1523 и использовать трактор практически во всех видах полевых работ:

  • при вспашке грунта и предпосевной подготовке почвы;
  • для культивации и боронования;
  • для внесения удобрений;
  • для транспортных работ;
  • при опрыскивании.

Преимущества и недостатки

Двигатель трактора относится к классу повышенной мощности и соответствует европейским стандартам пониженного потребления горючего. Пользователи отмечают невысокую стоимость МТЗ-1523, сочетающуюся с достойным качеством. «Беларус» отлично взаимодействует со многими видами сельскохозяйственной техники. Размер покрышек трактора МТЗ-1523 достаточно большой, что позволяет проводить земельные работы.

В качестве недостатков покупатели отмечают быстрое изнашивание дисков сцепления и подшипников, подтекание цилиндров сцепления. В модели не продумана конструкция шланга подачи масла на ВОМ, в результате чего случаются протечки.

Модификации

Базовая модель МТЗ-1523 постоянно совершенствуется. В настоящее время Минский тракторный завод предлагает покупателю 5 модификаций трактора. Основные отличия моделей – в мощности двигателей и величине максимального крутящего момента:

  1. МТЗ-1523B с реверсивным постом управления, который может использоваться при проведении работ с задним ходом. Трактор оснащен КПП с увеличенным количеством передач.
  2. МТЗ-1523B.3 – усовершенствованная модификация МТЗ-1523B с реверсивным ходом и дизелем современного экологического стандарта Д-260.1S2.
  3. МТЗ-1523.3 оснащен дизельным агрегатом Д-260.1S2, обеспечивающим пониженное потребление топлива.
  4. МТЗ-1523.4 – усилен силовой агрегат до 660 Н·м, используется двигатель Д-260.1S3А.
  5. МТЗ-1523.5 – двигатель Д-2601SB с номинальной мощностью 153 л.с. В модели расход топлива снижен до 222 г/(кВт·ч).

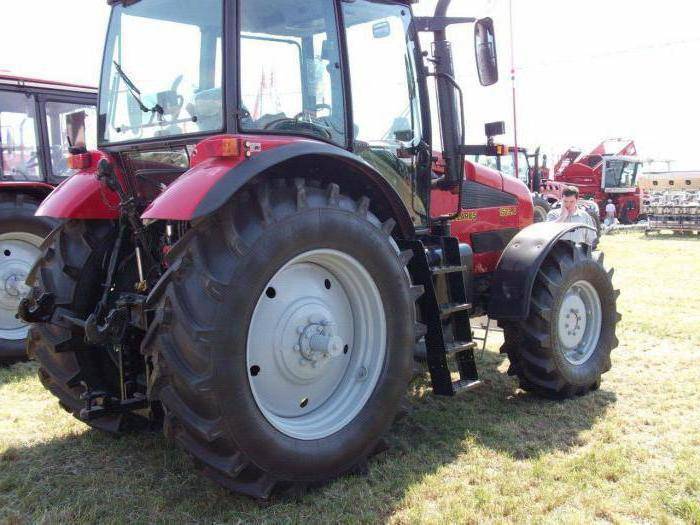

Модификации трактора МТЗ-1523

Устройство

МТЗ-1523 относится к универсальным машинам. 3-ий тягловый класс позволяет использовать агрегат во время работ различного профиля. Модель прекрасно функционирует в различных климатических условиях, а колеса 4 х 4 обеспечивают маневренность и позволяют использовать трактор на бездорожье.

Руководство по эксплуатации МТЗ-1523 можно найти на сайте представителя компании-производителя в России:

Кабина

В МТЗ-1523 очень комфортабельная кабина, которую отличает повышенная эргономика. Защитный каркас конструкции изготовлен из стального профиля, который обеспечивает повышенную прочность. Одноместная кабина утеплена, обладает шумоизоляцией.

Кабина трактора МТЗ-1523

Шасси

Трактор оснащен полноприводным шасси, обеспечивающим как работу в высокоскоростных режимах, так и оптимальный расход топлива и смазки.

Двигатель

Двигатель «Беларуса» соответствует современным экологическим нормам. Расход топлива небольшой, так как дизель экономичен в использовании и обладает большим сроком службы. Мощность двигателя в 155 л.с. позволяет справиться с любыми задачами.

Коробка передач

Трактор работает на 16 передачах вперед и 8 задних скоростях. В режиме грузотранспортировки он может развить скорость до 38 км/ч.

Расход дизельного топлива

Расход топлива в тракторе «Беларус» МТЗ-1523 экономный. Большой объем бака рассчитан на 250 литров, что позволяет работать долгое время без дозаправки.

Тормоза

В этой модели установлены трехдисковые тормоза, предусмотрена пневмоприводная система, обеспечивающая срабатывание тормозов буксируемого оборудования.

Обслуживание и ремонт

Стоимость ремонта агрегата не будет высокой. Ресурс техники зависит от частоты и интенсивности эксплуатации. Плановый, беглый осмотр трактора на предмет надежности крепления муфт, навесного оборудования, аккумулятора и тормозов необходимо производить перед началом работы. Также обязательно проведение тщательного технического осмотра при переходе к осенне-зимнему сезону.

Гидравлика

Гидросистема МТЗ 1523 оснащена интегральным блоком марки BOSCH, обеспечивающим силовое, позиционное и смешанное регулирование положения сельскохозяйственных машин. Насос системы шестерёнчатый НШ-32-3 правого вращения с максимальной производительностью 55 литров в минуту, обеспечивающим давление 20 мПа. Интегральный блок BOSCH включает в себя четырёх позиционный трёх золотниковый распределитель и электрогидравлический регулятор золотников HER-23LS, работающий от бортовой электросети с напряжением 12 вольт. Навесная система оснащена парой гидроцилиндров Ц90х250. До установки интегрального блока трактор оборудовался распределителем BOSCH и регулятором BOSCH EHR4. Трактор оснащён буксирным устройством ТСУ-3В лифтового типа, регулируемое по высоте.

Достоинства и недостатки МТЗ 1523

Наиболее точную и полную информацию о достоинствах любого трактора можно получить, ознакомившись с отзывами владельцев и механизаторов, которые имею опыт его эксплуатации. На основании таких отзывов к достоинствам трактора Беларус 1523 следует отнести:

  • надежный и мощный силовой агрегат, который обладает сильными тяговыми характеристиками и высокой экономичностью;
  • удобное и понятное управлением за счет обеспечения механизаторов информативными инструкциями по эксплуатации и подробными описаниями по устройству различных систем;
  • современная эргономичная кабина;
  • повышенная проходимость, которую обеспечивает полный привод;
  • большой ассортимент дополнительного навесного и прицепного оборудования для агрегатирования;
  • надежный гидрораспределитель установленный на МТЗ 1523 обеспечивает хорошую энерговооруженность для дополнительного гидравлического оборудования;
  • хорошая ремонтопригодность за счет доступности запчастей и расходных материалов, а также наличия подробных каталогов по ремонту;
  • качественные штатные шины, обеспечивающие хорошее сцепление на различных категориях почвы при любых погодных условиях

Определенными недостатками трактора Беларус МТЗ 1523 следует считать:

  • быстрый износ дисков сцепления, который не могут предотвратить даже проведение частой регулировки;
  • низкая надежность резиновых шлангов гидросистемы, работающих под давлением;
  • наличие фактов характерных для некачественной сборка (слабая затяжка, нарушение соосности, отсутствие герметичности в соединениях).

Надежное многофункциональное, экономичное семейство тракторов Беларус 1523 обладающее хорошими техническими характеристиками и удачными конструкционными решениями позволит высокоэффективно выполнять большой спектр сельскохозяйственных работ, а также транспортные, погрузочно-разгрузочные и другие операции в отраслях, где требутся увеличенная проходимость для производственных работ.

Информация

Купить новый МТЗ 1523 в Нижнем Новгороде выгоднее всего в нашей компании.

Сельскохозяйственный колесный трактор МТЗ БЕЛАРУС-1523 (4х4) – с двигателем мощностью 155 л.с., тягового класса 3,0 с колесной формулой 4х4.

Он предназначен для выполнения различных сельскохозяйственных работ с навесными, полунавесными, прицепными машинами и орудиями, погрузочно-разгрузочными средствами, с уборочными комплексами, для привода стационарных сельскохозяйственных машин, а также для транспортных работ в различных климатических зонах.Крутящий момент трактора на 20% больше, чем у трактора МТЗ-1221.2, и в 2 раза больше чем у трактора МТЗ 82. Передний балочный мост.На тракторе установлена кабина нового дизайна, усовершенствованная трансмиссия и гидравлика фирмы Bosch.

Гарантийное обслуживание

Мы предоставляем гарантийное и техническое обслуживание на купленную у нас технику. Гарантия завода изготовителя 12 месяцев или 1000 моточасов с момента покупки (что наступит раньше).

Покупка в кредит или лизинг

Мы предоставляем решение, которое позволит быстро обновить или пополнить машинный парк предприятия при минимуме текущих затрат. Лизинг — выгодная форма партнерства, которая, представляет собой покупку сельскохозяйственной техники в рассрочку с правом немедленного пользования.

Технические характеристики БЕЛАРУС МТЗ 1523

Общие данные
База, мм2760
Габаритные размеры: ширина, мм2250
Габаритные размеры: высота, мм3000
Колея по передним колесам (min), мм1540
Колея по передним колесам (max), мм2115
Колея по задним колесам (min), мм1520
Колея по задним колесам (max), мм2435
Наименьший радиус поворота, м5,5
Дорожный просвет, мм380
Емкость дополнительного топливного бака, л120
Скорость движения: транспортная, км/ч max32.380001
Скорость движения: рабочая, км/ч max14.92
Двигатель
МодельД-260.1
Диаметр цилиндра, мм110
Ход поршня, мм125
Мощность номинальная, кВт (л. с.)114 (155)
Максимальный крутящий момент, Н.м596
Коэффициент запаса крутящего момента, %15
Удельный расход топлива при эксплуатационной мощности, г/кВт.ч227
Электрооборудование
Номинальное напряжение электропотребителей бортовой электросети, В12
Номинальное напряжение системы электропуска, В24
Трансмиссия
Муфта сцепленияСухая, двухдисковая
Передний мост
Тип мостаБалочный
Тип колесного редуктораПланетарно-цилиндрический
Тип дифференциалаСамоблокирующийся
Кабина
ТипЦилиндрическая, повышенной комфортности
Гидронавесная система (ГНС)
грузоподъемность на оси шарниров нижних тяг задней ГНС , кгс6500

Это интересно: Китайский минитрактор Dongfeng DF 244

Ходовая часть (трансмиссия) и органы управления трактором

Трактор МТЗ модели 1523 оснащается рабочей и стояночной тормозной системой. Исполнительные механизмы установлены на валах ведущих шестерней бортовых передач.

Рабочие тормоза разделены на правые и левые, задействуются при помощи двух педалей с помощью гидростатического привода.

Стояночная система включается фиксируемым рычагом с использованием независимых механических тяг. Имеется пневмопривод тормозов прицепа или буксируемого оборудования, компрессор которого используется также для подкачки шин.

Рулевое управление трактора «Беларусь» гидрообъемное, что позволяет значительно снизить усилие при выполнении маневров.

Система состоит из следующих элементов:

  • насоса дозатора;
  • цилиндра рабочего двухштокового;
  • насоса с приводом от дизельного двигателя и гидравлической системы;
  • емкости для масла с фильтром тонкой очистки.

ГОРУ спроектирована таким образом, чтобы иметь возможность управления движения трактором в режиме реверса с заднего рабочего места оператора.

Трансмиссия трактора МТЗ-1523 механическая в ее состав входят следующие элементы:

  1. Муфта сцепления сухая двухдисковая, постоянно замкнутая. Орган управления – педаль, привод – гидростатический.
  2. Задний мост, конструкция состоит из главной передачи, дифференциала с функцией блокировки, двух передач бортовых и конечных.
  3. Передний мост, ведущий подключаемый имеет вид литой балки, в которой находится корпус главной передачи с ведущей и ведомой шестернями.

Ходовая часть трактора «Беларусь-1523» отличается высокой надежностью и удобством в эксплуатации. Колеса устанавливаются на ступицах, конструкция которых допускает изменение колеи сельскохозяйственной машины. На передней оси увеличение или уменьшение расстояния осуществляется за счет разворота диска на 180 °, на задней – путем перемещения узла по полуоси. Для улучшения проходимости возможна установка сдвоенных колес.

Особенности коробки передач

МТЗ 1523 «Беларусь» оборудован механической ступенчатой коробкой передач. Для переднего хода предусмотрено 16 передач, распределенных между 4 диапазонами, для реверса – 8. Внутри диапазонов передачи переключаются синхронизатором. Для диапазонов приспособлены зубчатые муфты. КПП состоит:

МТЗ-1523

  • из корпуса с картером;
  • гидравлики;
  • ведущих и ведомых валов;
  • вала заднего хода и промежуточного;
  • системы управления.

Функцию смазки деталей выполняет трансмиссионное масло, находящееся в картере. Его замена должна производиться регулярно, в соответствии с инструкцией.

Комплектация трактора Беларус МТЗ-1523

Колесный трактор Беларус 1523 создан на базе двух моделей: МТЗ-82 и МРЗ-121. Превосходит своих предшественников по многим параметрам:

  • оснащен более мощным двигателем;
  • имеет функцию авторегулирования глубины вспашки;
  • 3 гидравлических вывода.

Выпущен на минском заводе, славящемся высоким качеством своей продукции. Трактор комплектуется 4-мя колесами, 2-мя передними и 2-мя задними. Колеса переднего моста имеют меньший диаметр, что обеспечивает хорошую маневренность. В стандартную комплектацию входят:

  • приспособление для буксирования с функцией изменения высоты сцепного устройства;
  • прицепное устройство маятникового типа;
  • однопроводная система управления пневматикой.

Производитель предоставляет возможность доукомплектовать трактор вспомогательным оборудованием, повышающим комфортабельность кабины и расширяющим спектр выполняемых задач. Покупатель может заказать следующее оснащение для машины:

  • кондиционер в кабину;
  • установку второго водительского кресла, сдвоенного с первым;
  • навесное устройство для установки спереди;
  • балласт для придания машине большей устойчивости с целью предотвращения ее опрокидывания при передвижении по местности со сложным рельефом;
  • комплект для сдваивания передних и задних колес;
  • передний ВОМ (вал отбора мощности);
  • многоступенчатую (24/12) механическую коробку передач (в стандартной комплектации 16/8).

Особенности эксплуатации трактора Беларус МТЗ-1523

Поскольку конструкция Беларуса 1523 отличается разумной простотой и совершенством, эта модель по рациональности эксплуатации практически не имеет себе равных. Владельцы трактора отмечают высокую надежность сельхозмашины, способность эффективно работать без ремонтов при минимальном техобслуживании не менее 15 лет.

Трактор Беларус МТЗ-1523 в работе

Опционно по спецзаказу на 1523 модель завод-изготовитель предлагает установку полезных дополнений:

  • кондиционера
  • дополнительного топливного бака
  • расширенной коробки передач со скоростями 24 вперед/12назад
  • переднего ВОМ
  • переднего противовеса
  • системы для сдваивания колес
  • дополнительного сидения.

Обслуживание трактора

Система смазки мотора трактора – комбинированная. В летнее время рекомендуется использовать дизельное масло с присадками ДП-11, ДСП-11, зимой ДП-8 или синтетические масла с соответствующей вязкостью. Для трансмиссии следует применять всесезонное масло с учетом вязкости и температурного режима эксплуатации. Необходимо ежесменно выполнять техосмотр трактора или каждых 10 часов. Плановое техническое обслуживание трактора Беларус производится через 125/250/500/1000/2000 моточасов.

Основные неисправности, ремонт

Одна из приоритетных особенностей при выборе трактора МТЗ Беларус — возможность оперативного выполнения необходимого ремонта в полевых условиях. На протяжении указанного заводом-изготовителем эксплуатационного срока, агрегат характеризуется стабильной работой, независимо от интенсивности использования. Ремонтопригодность узлов и механизмов достаточно высокая.

Детально ознакомиться с особенностями эксплуатации, проведения регламентных работ, ежесменного технического обслуживания, грамотной агрегации с навесными орудиями, требованиями техники безопасности можно в заводской инструкции по эксплуатации трактора Беларус МТЗ-1523.

Трансмиссия

Трансмиссия данной модели отличается от ранее используемых на тракторах наличием:

  • усиленной сухой замкнутой муфты сцепления;
  • заднего моста, имеющего планетарный тип колесного редуктора;
  • блокируемого, конического, закрытого дифференциала, имеющего электрогидравлическую систему управления с 3 режимами: выключено, включено и автомат, в зависимости от того, какой угол поворота колес;
  • заднего двухскоростного вала отбора мощности с синхронным и независимым приводом;
  • «мокрых» или сухих трехдисковых тормозов;
  • по диаметру усиленных полуосей конечных передач;
  • механической синхронизированной ступенчатой коробкой передач с шестью диапазонами.

МТЗ 1523 характеристики трансмиссии имеет следующие:

Муфта сцепления – замкнутая, двухдисковая, сухая.

Переключение передачи — синхронизированными муфтами.

Количество передач:

  • вперед — 16;
  • назад — 8.

Трактор движется:

  • вперед – со скоростью 1,73 — 32,34 км/ч;
  • назад — со скоростью 2,7 — 15,50 км/ч.

Задний ВОМ: двухскоростной, независимый, с гидромеханическим управлением. Блокировка дифференциала: автоматическая с гидроприводом, фрикционная.

Наличие 3 режимов работы:

  • Включено принудительно.
  • Автоматическое включение и выключение.
  • Выключено.

Трактор МТЗ 1523 (фото прилагается) имеет традиционно простую конструкцию, достаточно высокую производительность и надежность. Модель экономна в расходе горюче-смазочных материалов (как отечественного, так и импортного производства), запчастей, приспособлена к разным видам контроля и диагностирования техсостояния, возможно оборудование для работы в режиме длительного и оперативного времени на реверсе.

Устройство ходовой части

Ходовая часть трактора МТЗ 1523 образована:


Схема расположения агрегатов гидронавесной системы МТЗ-1523

  • полурамным остовом с жесткой подвеской;
  • двумя мостами;
  • колесами разных диаметров.

Ведущий передний мост МТЗ 1523 сконструирован с применением планетарных редукторов и рассчитан на 3 положения, задний – оборудован коническими шестеренками. При монтаже допускается также сдваивание задних колес, что уменьшает нагрузку на почву. При недостаточном сцеплении с почвой возможна догрузка колес заливкой жидкости. Изменение движения производится поворотом передних колес.

Благодаря гидравлической системе управления, оснащенной блоком обеспечивается высокая эффективность при работе с навесным оборудованием.

МТЗ 1523 «Беларусь» оборудован пневматической тормозной системой. Приводы управления тормозами прицепа и трактора сблокированы. Трехдисковые тормоза, разделенные на правые и левые, действуют в масляной ванночке как на задние, так и на передние колеса. Отдельный механический привод предназначен для запасного тормоза.


МТЗ 1523 — как работает главный тормозной цилиндр трактора

Рабочие параметры

МТЗ-1523 причисляют к энергонасыщенному классу тракторной техники с тяговым усилием 3 т.с. Столь высокий показатель обеспечивают двигатель, выдающий 148 л.с., надёжная трансмиссия и полный привод.

Таблица № 1. Технические характеристики

НаименованиеЗначение
Мощность, л.с. (кВт)148 (109)
Скорость передвижения вперед/назад, км/ч36,30/17,1
Грузоподъемность навесной системы, кг6500
Дорожный просвет, мм620
Колёсная база, мм2760
Масса (с передними грузами), т6,25
Габаритные размеры, мм (Д×Ш×В)4710×2250×3000

Силовой агрегат

На базовую модель «Беларус-1523» устанавливают рядный дизель Д-260.1 с шестью цилиндрами. В нём предустановлены непосредственный впрыск топлива и турбина.

Модернизированные тракторы получили этот же двигатель, но с электронным управлением подачи горючего, промежуточным интеркулером и избирательной системой каталитической очистки дымовых газов. Основные параметры дизеля:

  • мощность, л.с. (кВт) — 109 (148);
  • номинальные обороты коленвала, об/мин — 2100;
  • крутящий момент, Н·м — 596,8;
  • расход топлива, г/кВт·ч — 227;
  • рабочий объём цилиндров, л — 7,12.

Силовая передача

Трансмиссия трактора выполнена по традиционной схеме.

  1. Крутящий момент от двигателя на первичный вал коробки скоростей передаёт сухая двухдисковая муфта сцепления. Привод узла имеет гидростатическое исполнение.
  2. Коробка скоростей механическая ступенчатая с синхронизированными муфтами. Количество передач для движения вперёд — 16, назад — 8.
  3. Задний мост. На него устанавливают конический дифференциал и цилиндрическую главную передачу.
  4. Вал отбора мощности работает в двух режимах: синхронном и независимом. В первом случае он делает 3,8 оборота на каждый метр пути. В независимом режиме вал вращается с частотой 540 и 1000 об/мин.
  5. Литой передний приводной мост портального типа. В «1523» его сделали более прочным, оснастили конечными редукторами планетарного типа.

Колёсная база

По традиции, минские машиностроители установили на трактор передние и задние колёса разных размеров: 420/70R24, 520/70R38 соответственно.

В модели также сохранили возможность регулирования колеи. Для передних колёс она составляет 1610-2150, задних — 1600-2440 мм. Клиренс довели до значения в 620 мм. Применение покрышек с широким профилем снизило давление на почву до допустимых пределов для техники подобного класса — 150 кПа.

Дополнительная информация! Малый радиус разворота — 5,5 м делает МТЗ-1523 высокоманевренной машиной, способной развернуться на ограниченном пространстве.

Гидросистема

Гидронавесную систему оснастили интегральным блоком «BOSCH». В него входят золотниковый распределитель и регулятор с электромагнитным управлением.

Гидросистема может работать в силовом, позиционном или смешанном режимах. Давление масла 20 МПа создаёт шестерёнчатый насос, производительностью 55 л/мин.

Тормоза

Тормоза — дисковые, работают в масле. Они действуют на задние колеса и на передние колеса через привод ПВМ. С тормозами прицепа и пневмоприводом сблокировано управление. Для таких механизмов этот вариант можно считать классическим. Дисковый стояночный тормоз совмещен с рабочими тормозами, с механическим отдельным приводом. Это повышает безопасность эксплуатации механизма. Тормозной привод прицепа – пневматический, совмещенный с управлением тормозами трактора.

В целом эта модель является современным образом специализированной техники своего класса, обеспечивающей выполнение всех возложенных на нее задач.

Модель МТЗ-132Н

Этот трактор также заслужил очень неплохие отзывы фермеров и дачников. К его преимуществам относят в первую очередь удобство использования. Хорошая маневренность обеспечивается наличием гидравлического усилителя на руле эргономичной конструкции. Общие же технические характеристики минитрактор МТЗ-132Н имеет такие:

  • мощность двигателя 33 л/с;
  • количество передач 12 (8 вперед, 4 назад);
  • колесная база 1660 мм;
  • колея 1000-1350 мм;
  • максимальная скорость движения вперед/назад — 25.2/13.3 км/ч;
  • радиус поворота 3.6 м.

Колеса у этого трактора имеют максимально продуманный рисунок, что позволяет использовать его абсолютно на любых типах грунтов. Стоят модели МТЗ-132 Н порядка 350-400 тыс. рублей.

О гидросистеме и навесном оборудовании

Естественно, пришлось раскошелиться на покупку навесного и полунавесного оборудования – для выполнения каждой из описанных сельскохозяйственных операций. Но это вложение денег стало дельным и долговременным: всё допоборудование для МТ3-152 идёт прочное, износостойкое, работоспособное. Сил бортовой гидравлической системы вполне хватает для манипулирования им. Рабочее давление гидросистемы – 2О МПа, производительность гидравлического насоса – 8 литров в минуту. Тип гидравлической системы – раздельно-агрегатная. В её составе: шестерёнчатый гидронасос марки «НШ6-3-Л», двухсекционный гидрораспределитель и один гидравлический цилиндр. Следует отметить, что раздельно-агрегатная гидравлика на многих современных компактных тракторах показала себя как наиболее эффективный вариант.

Двигатель

Модель укомплектована шестицилиндровым дизельным, рядным, 4-тактным двигателем производства ММЗ с турбонаддувом. Агрегат имеет небольшой расход горючего и масла, мощность составляет 116 (158) кВт (л. с.). Двигатель МТЗ 1523 отвечает всем необходимым требованиям безопасности и экологической чистоты по выбросам токсичных вредных веществ и тяжелых частиц. Трактор способен использовать как отечественные, так и импортные горюче-смазочные материалы. У модели имеется запас крутящего момента. Дизель соответствует техническому уровню наилучших зарубежных аналогов.

МТЗ 1523 технические характеристики двигателя имеет следующие:

  • Тип мотора – высоконадежный дизельный, четырехтактный, 6-цилиндровый, оборудованный турбонаддувом.
  • Номинальная мощность — 114(155) кВт (л. с.).
  • Частота вращения номинальная составляет – 2100 об/мин.
  • Цилиндр диаметром — 110 мм.
  • Количество цилиндров — 6.
  • Ход поршня 125 мм.
  • Объем рабочий 7,12 л.

Агрегат обеспечивает крутящий момент 596 Нм, благодаря чему такую технику можно использовать на самых тяжелых работах в промышленности и сельском хозяйстве. Запас крутящего момента составляет 15%.

Прямо за двигателем находятся механизмы силовой передачи:

  • КПП;
  • задний ВОС;
  • сцепление МТЗ 1523;
  • задний мост.

МТЗ-1523 / Беларус 1523

МодельМТЗ-1523, Беларус 1523
Колесная формула4х4
Двигатель260.1 TURBO, дизель с непосредственным впрыском и турбонаддувом
Мощность, кВт (л.с.)114 (155)
Номинальная частота вращения, об/мин2 100
Коробка передачмеханическая, синхронизированная, ступенчатая, шестидиапазонная (4/2), число передач — 16/8 (24/12)
Скорость вперед / назад, км/ч1,73-32,34 / 2,7-15,50
Задний ВОМ:
независимый I / II, об/мин540 / 1 000
синхронный, об/м пути4,36
Грузоподъемноcть навесной системы на оси шарниров нижних тяг, кгс7 000
Габаритные размеры, мм:
длина4 750
ширина2 250
высота3 000
Колея, мм:
передних колес1 610-2 150
задних колес1 600-2 440
Масса эксплуатационная, кг5 000
Размеры шин:
передних колес420/70R24
задних колес520/70R38

Дизель шестицилиндровый, рядный, с турбонаддувом, с низкими расходами топлива и масла, отвечающий требованиям безопасности и экологичности по выбросу вредных веществ. На трактор 1523.2 установлен дизель Д-260.IS, соответствующий требованиям TIER-1.

На трактор 1523.3 установлен дизель Д-260.IS2, соответствующий требованиям TIER-2A.

На трактор 1523.4 устанавливается дизель C3U1131, соответствующий требованиям TIER-3A.

Тракторы 1523В/1523В.2/1523В.3 оборудованы реверсивным постом управления и предназначены для длительной работы в режиме реверса. Передний ведущий мост в сочетании с широкопрофильными передними ведущими колесами (шины 14,9R24 или 420/70R24) увеличивают навесоспособность моста и расширяют сферу использования тракторов в хозяйстве. Кабина — травмобезопасная с жестким каркасом из гнутых фасонных профилей, с вклеенными тонированными сферическими стеклами. Интерьер кабины — с использованием формованных обивок и панелей, ковров. Крыша кабины используется в качестве аварийного люка и размещения на ней вентиляционно-обогревательной системы, панели управления частью электрических приборов освещения и сигнализации, противосолнечного козырька, зеркала заднего обзора, радиоприемных устройств. Звукопоглощающие мастики и обивки обеспечивают требуемую нормативами звукоизоляцию, тепло- и влагоизоляцию. Гидронавесная система — построена на базе узлов с электрогидравлическим регулятором и тросовым управлением распределителем. Обеспечивает силовой, позиционный и смешанный способы регулирования глубины хода рабочего органа. Она проста и доступна в обслуживании, надежна при соблюдении регламентированных операций технического ухода. Имеет отбор рабочей жидкости для привода различных рабочих органов на агрегатируемых с/х машинах, имеет автономную систему фильтрации рабочей жидкости и подержания температурного режима. Емкость масляного бака достаточна для работы с гидрофицированными машинами, требующих большой отбор масла на привод рабочих органов, и приспособлена к использованию как отечественных, так и импортных масел. Пост управления — трактором смонтирован справа от оператора с учетом использования рукояток и на режиме реверса. Обеспечивает управление рычагами: ручную подачу топлива, секциями распределителя гидросистемы, заднего ВОМ и клавишами — заднего навесного устройства, автоблокировкой, включения ПВМ и др. Кроме основного поста управления на тракторе имеются посты управления на щитке приборов, верхней панели крыши кабины, педали управления муфтой сцепления и тормозами подвесного типа с гидростатическими усилителями в приводах. СЗТ находится слева от сиденья оператора. Технические средства, обеспечивающие агрегатирование трактора с сельхозмашинами В наборе тягово-сцепных устройств имеются: автоматические сцепные устройства СА-1, поперечина ТСУ-1Ж-01, переднее навесное устройство, прицепное устройство (тяговый брус), тягово- сцепное устройство ТСУ-2Р («Питон»), тягово- сцепное устройство лифтового типа — ТСУ-ЗВ, на которое возможна установка тягово- сцепных устройств других фирм- производителей. На тракторе имеется 3 пары свободных выводов для обслуживания гидрофицированных технических средств с помощью прикладываемых рукавов высокого давления.

Тормоза

Тормоза — дисковые, работают в масле. Они действуют на задние колеса и на передние колеса через привод ПВМ. С тормозами прицепа и пневмоприводом сблокировано управление. Для таких механизмов этот вариант можно считать классическим. Дисковый стояночный тормоз совмещен с рабочими тормозами, с механическим отдельным приводом. Это повышает безопасность эксплуатации механизма. Тормозной привод прицепа – пневматический, совмещенный с управлением тормозами трактора.

В целом эта модель является современным образом специализированной техники своего класса, обеспечивающей выполнение всех возложенных на нее задач.

Мтз 1523 (беларус 1523): технические характеристики, обзор, описание

Источник фото: samaragd.ruФото МТЗ 1523

Технические характеристики МТЗ 1523 (БЕЛАРУС 1523)

Задние колеса МТЗ 1523 являются ведущими, передние — ведущими и направляющими. Допускается сдваивание колес с помощью проставки. На трактор может быть установлен передний балласт общей массой до 1 025 кг (таким образом можно повысить сцепные качества машины и ее управляемость).

Тяговый класс3
Эксплуатационная масса6 000 кг
Габаритная длина4 710 мм
Габаритная ширина2 250 мм
Габаритная высота3 000 мм
Наименьший радиус поворота5,5 м
Дорожный просвет380 мм
Скорость движения транспортная32,4 км/ч
Скорость движения рабочая14,9 км/ч
Передние шины420/70R24
Задние шины520/70R38
Колесная формула4х4

Мощность двигателя

Трактор МТЗ 1523 (а также версия 1523В) комплектуется двигателем Д-260.1 мощностью 155 л.с. Экокласс — Tier 1. Кроме этого, предлагаются модификации с дизелями Д-260.1S2 (Tier 2), Д-260.1S3А (Tier 3) и Д-260.1S3В (Tier 4i). Мощность данных силовых агрегатов — 157,8 л.с.

Двигатель закрыт капотом, который откидывается вперед. Система охлаждения является жидкостной, с функцией принудительной циркуляцией охлаждающей жидкости от центробежного насоса.

Количество цилиндров6
Типс турбонаддувом
Мощность155-157,8 л.с.
Максимальный крутящий момент596,8-660 Н•м
Диаметр цилиндра110 мм
Ход поршня125 мм
Рабочий объем7,12 л
Номинальная частота вращения2100 об/мин

Заправочные емкости, расход топлива

Самым экономным из перечисленных выше двигателей является Д-260.1S3В, устанавливаемый на трактор BELARUS-1523.5: средний расход топлива ограничен значением 222 г/кВт•ч. Дизель Д-260.1 потребляет 227 г/кВт•ч, Д-260.1S2 и Д-260.1S3А — 250 г/кВт•ч.

Источник фото: mtzchita.ruФото МТЗ 1523

На МТЗ 1523 установлено два топливных бака, которые расположены под полом кабины и с правой стороны трактора.

Емкость бака гидросистемы30,5 л
Суммарный объем двух топливных баков250 л

КПП, тормоза МТЗ 1523

Тип трансмиссии — механическая синхронизованная. На BELARUS-1523.4 и BELARUS-1523.5 возможна установка гидромеханической трансмиссии. Муфта сцепления — фрикционная двухдисковая постоянно-замкнутого типа, привод управления — гидростатический. Число передач вперед/назад — 16/8 или 24/12. Максимальная скорость при передвижении вперед достигает 36,3 км/ч, назад — 17,1 км/ч.

На трактор МТЗ 1523 ставятся сухие или мокрые тормоза, место их расположения — на ведущих шестернях бортовых передач. Управление сблокировано с тормозами прицепа.

BOM, гидравлика

Двухскоростной задний BOM (доступны независимый или синхронный варианты) входит в базовый комплект поставки МТЗ 1523 (БЕЛАРУС 1523). Передний BOM устанавливается по спецзаказу. Трактор может работать с навесными и полунавесными орудиями, а также прицепными машинами.

Источник фото: mtzchita.ruТехнические характеристики МТЗ 1523: мощность двигателя составляет 155-157,8 л.с.

В состав тягово-сцепного устройства МТЗ 1523 входит буксирная вилка и присоединительное устройство типа «Питон» (последнее предлагается поспецзаказу), а также тяговый брус. Грузоподъемность заднего навесного устройства составляет 6 500 кг. Общая масса буксируемого прицепа не должна превышать 15 000 кг (речь идет о работе на уклонах не более 12°).

Раздельно-агрегатная гидравлическая система управления оборудована интегральным блоком BOSCH. Имеется возможность силового, позиционного и смешанного регулирования положения сельхозмашин. Гидравлический насос трактора является шестеренным, его производительность составляет 55 л/мин. Модели: НШ32-3, УКФ-3 и Д-3. Максимальное давление в гидросистеме — 200 МПа.

Задний ВОМ540/1000 мин-1
Производительность насоса55 л/мин
Емкость гидросистемы35 л

Кабина МТЗ 1523

Кабина трактора МТЗ 1523 имеет цилиндрические тонированные стекла и защитный жесткий каркас. Стандартный комплект поставки включает зеркала заднего вида, электрические снегоочистители. Кондиционер устанавливается по спецзаказу. Также возможен монтаж дополнительного сиденья с откидной спинкой.

Рубрики Трактор Навигация записи

Поиск:

Рубрики

  • Автокран
  • Бульдозер
  • Дробилки
  • Зил
  • Камаз
  • Комбаин
  • Кран
  • Культиватор
  • Манипулятор
  • Минитрактор
  • Погрузчик
  • Принципы
  • Прицепы
  • Трактор
  • Экскаватор

2021

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
