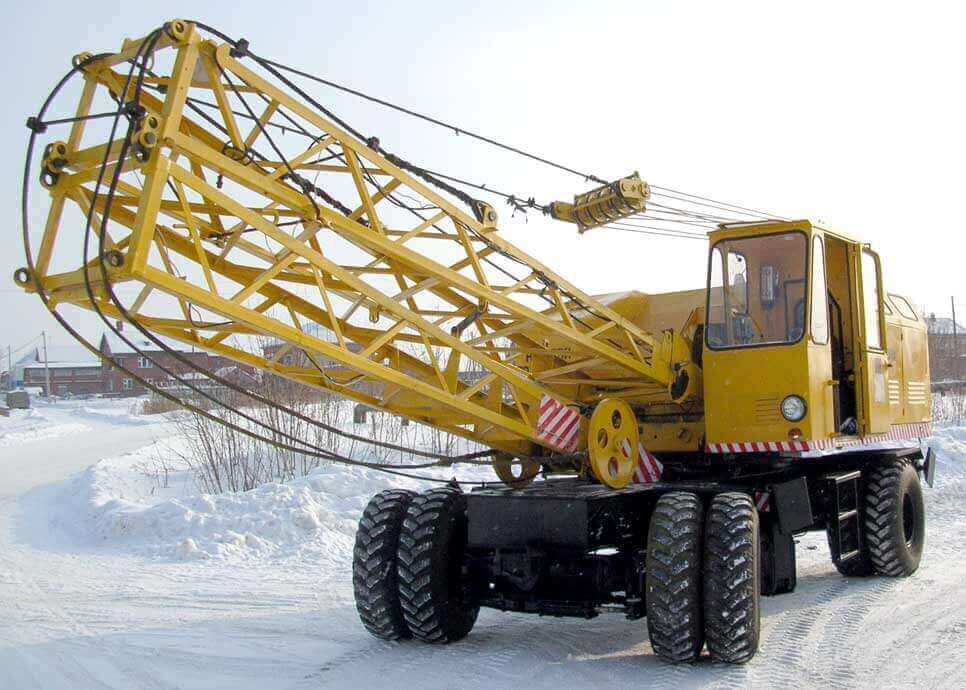

Пневмоколесный кран КС 4361А

Описание и назначение

КС 4361А – высокопроизводительный дизельный кран с гидротрансформатором. В его обязанности входит перемещение разнообразных грузов на определенные расстояния. Рассматриваемая модель находит свое применение в профессиональной сфере, включая монтаж зданий и сооружений, а также перевозку громоздких технических средств в горизонтальном или вертикальном положениях. При этом производитель говорит об отсутствии каких-либо серьезных ограничений по весу, типу и габаритам перевозимых грузов. Более того, техника востребована в логистических центрах и других крупных организациях, где требуется замена маломощным манипуляторам. Еще КС 4361А можно использовать при растаскивании завалов, и за счет этого автокран пользуется заслуженным спросом у спецслужб МЧС.

Происшествия с КС-4361

  • 23 октября 2000 года при выгрузке краном КС-4361 стеновой панели из кузова автомобиля произошла авария крана. В результате пострадал один человек — монтажник, получивший смертельную травму падающей стрелой. Авария пневмоколёсного крана произошла на территории предприятия «Дальспецстрой» (Хабаровский край) в момент поворота стрелы на 90 . После чего произошло скручивание и падение стрелы. Как выяснилось впоследствии, обследований крана не проводилось. В качестве причины аварии специалистами было названо«неудовлетворительное техническое состояние крана, который отработал свой нормативный срок службы» .
  • 4 марта 2006 года при подъёме колёсного самоходного устройства массой 4,8 тонны пневмоколёсным краном КС-4361 груза произошло его опрокидывание. Авария произошла на мошковской производственной базе, в Новосибирской области. Машинист, управлявший краном, погиб. По результатам расследования установлен комплекс причин и нарушений правил, руководств и инструкций — как со стороны работников базы (крановщик, инженер по надзору), так и со стороны её руководства. На самом кране (1992 г.в., рег. № 12074) не были выставлены все выдвижные опоры, вместо режима на ограничителе (согласно инструкции) «работа крана без опор» был установлен режим «работа на опорах», а также была использована неправильная табличка вылета стрелы на указателе.
  • 15 февраля 2007 года в Бурятии, на одной из строительных площадок, произошла авария крана КС-4361А со смертельным исходом. Кран перемещал поддон кирпича. В этот момент произошёл обрыв стрелового каната, а затем падение рабочей стрелы. В результате аварии погиб каменщик.
  • 4 апреля 2007 года при подаче арендованным самоходным краном КС-4361 банки с бетоном произошёл несчастный случай, в результате которого погиб рабочий. Как оказалось, строители из Самары возводили в Карасуке (Новосибирская область) здание административного назначения. Во время подачи банки, возле штабеля железобетонных плит, курил разнорабочий. При развороте стрелы кран его зацепил, отчего разнорабочий получил несовместимые с жизнью травмы. В качестве предварительных причин несчастного случая названы:«ошибка в расчёте места установки крана» и«просчёт инженера по подрядчика» .
  • 10 марта 2009 года, на одном из участков Красноярского края, при выполнении пневмоколёсным краном КС-4361 рабочей операции по опусканию железобетонной плиты массой 4,2 т произошла авария стрелового крана. От падающего оголовка стрелы погиб стропальщик-монтажник. Как выяснилось, неумелые действия крановщика привели к раскачиванию полиспаста стрелы и зажатию стрелового каната. Последний зажался между ограничителем и ребордой блока стрелового полиспаста. После чего произошло «высвобождение» стрелового каната и резко повысилась динамическая нагрузка на него, из-за чего произошёл его обрыв. А обрыв стрелового каната привёл к падению оголовка.
  • 30 ноября 2009 года в Пушкине загорелся кран КС-4361 . В результате пожара у стрелового крана сгорели покрышки задних колёс и ёмкость с маслом. Человеческих жертв нет.
  • 22 июня 2010 года при перевозке на буксире КС-4361 автомобилем КАМАЗ 55111 по Курганскому тракту у крана отвалилось заднее левое колесо. Происшествие произошло в Шадринске (Курганская область). Отвалившееся колесо крана столкнулось с легковым автомобилем Daewoo Nexia и причинило ему механические повреждения на сумму около 144,3 тысяч рублей. В результате дальнейшего судебного разбирательства истцу было выплачено 90 тысяч рублей.

Цифровые данные

В целом, пневмоколесные краны, технические характеристики которых будут указаны ниже в таблице, характеризуются превосходным сочетанием цены и качества. Многолетняя практика показала, что деньги, вложенные в покупку таких машин, достаточно быстро возвращаются. В условиях современности большой популярностью в потребительской среде пользуется кран пневмоколесный Volvo, что объясняется его оптимальными эксплуатационными показателями, надежностью и ремонтопригодностью. Настоящее немецкое качество получило любовь и признание пользователей вполне заслуженно. Таблица — Технические показатели КС-5363

Грузоподъемность, т
на опорах:
при мимнимальном вылете крюка25
при максимальном вылете крюка3,3/4
без опор:
при минимальном вылете крюка7,5
при максимальном вылете крюка2,1/2
Наименьший вылет крюка,м2,5
Наибольший вылет крюка, м13,8
Наименьшая высота подъема крюка, м16,3
Наибольшая высота подъема крюка,м6,4
Скорость подъема основного крюка, м/мин7,5/9
Скорость опускания основного крюка, м/мин0,7-9
Самоходная скорость передвижения крана, км/час3;20
Максимальная нагрузка на опору, кН324
Минимальная нагрузка на ось, кН174
Минимальный радиус поворота ,м10,3
Марка двигателяЯМЗ-М204А
Мощность двигателя, л.с180
Мощность электрических двигателей, кВт166
Колея задних колес,м2,4
Масса всего крана, т33
Масса противовеса (входит в общую), т4

Технические характеристики

Технические характеристики машин зависят от конструктивных особенностей шасси и крановой установки. Машина весит 16-25 т (в зависимости от модели) и развивает скорость до 80 км/ч, допускается движение по грунтовым дорогам и бездорожью. Техника предназначена для эксплуатации при температуре -40…+40°С.

МАЗ-5337

Сборка автокранов МАЗ-5337 началась в 80-е гг., встречаются машины марки «Ивановец», «Клинцы», «Машека», а также серия СМК. Все модификации имеют гидравлический привод исполнительных механизмов и стрелу, состоящую из 3-4 секций. Примером крана является гидравлическая установка КС-3577, имеющая грузоподъемность 14 т. Выпуск машины начался в 1990 г. в Иваново и Таллине.

На модернизированном шасси 5337А2 базируется кран КС-35715, способный перемещать груз весом 16 тонн. Особенностью конструкции является электронный контрольный модуль, установленный в кабине оператора. Прибор показывает вес груза, допустимую грузоподъемность при установленном вылете стрелы и ряд других параметров. В модуле установлена энергонезависимая память, хранящая данные за весь срок службы машины.

МАЗ-5334

Выпуск машин начался во второй половине 70-х гг. Редкой ранней версией автокрана МАЗ-5334 является башенно-стреловая установка АБКС-5, допускающая перемещение груза весом 5 т. Машина имеет электрические приводы, источником электроэнергии служит собственный генератор или внешняя сеть.

Позднее начался выпуск машины КС-3577 Ивановец, предназначенной для работы с грузами весом 14 тонн. Кран оснащен гидравлической 2-секционной стрелой, позволяющей установить удлинительную секцию решетчатого типа. При использовании удлинителя досягаемость по высоте составляет 21 м при грузоподъемности 300 кг.

МАЗ-500

Ранней версией крана на базе МАЗ-500 является 6-тонный К-61М, имеющий механические приводы узлов. С начала 60-х гг. выпускался К-64, оснащенный пневматическими механизмами.

Позднее стали производиться машины СМК-7, оснащенные электрическим приводом механизмов. Решетчатая стрела позволяла получать вылет 14 м, максимальная грузоподъемность составляла 7,5 т.

Другие модели

Ранние версии кранов базировались на шасси грузовика МАЗ-200, оснащенного 2-тактным дизелем с наддувом. Примером машины является установка К-51, имевшая грузоподъемность 5 т. Для крана характерен механический привод лебедок, выносные опоры устанавливались вручную. Малыми партиями производился электрический кран ДЭК-51, построенный на базе немецких компонентов. Подобная техника относится к категории раритетов, в эксплуатации и продаже не встречается.

Для перемещения грузов весом до 25 тонн используется кран КС-45717А, построенный на безе 3-осного коммерческого шасси МАЗ-6312. Машина оборудована 270-сильным рядным дизелем ЯМЗ-5361, удовлетворяющим нормативам Евро-4.

Важно Характеристика и описание всех технических элементов большегрузного самосвала белаз-540: наша точка зрения на вопрос

Cхема

Схема крана построена на использовании решетчатой стрелы с шарнирным узлом, установленным на поворотной платформе. Для обеспечения прочности установлены раскосы, изготовленные из уголкового стального профиля. Стандартная стрела имеет длину 15 м, но конструкция позволяет установить удлинительные секции длиной по 5 или 10 м, доводящие вылет до 30 м. На поздних машинах используются короткие вставки, регулирующие длину стрелы в пределах 15-32,5 м. Установка стрелы в рабочее положение выполняется без помощи дополнительного оборудования.

По специальному заказу для крана поставлялся комплект башенно-стреловой оснастки. В состав набора входил управляемый гусек с увеличенной длиной, которая зависела от размера стрелы. Точки соединения узлов оснащены пальцами, обеспечивающими быструю переналадку конструкции и надежную фиксацию. Еще одним видом оснащения является 2-канатный грейфер, предназначенный для перемещения сыпучего груза. Объем стандартного ковша — 2 м³, возможно использование узлов с уменьшенной вместимостью.

Деталировка

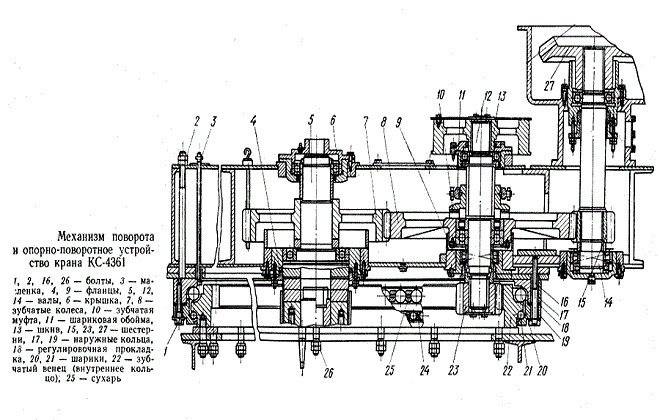

Кран КС-4361А имеет зубчатые и кулачковые муфты, укомплектованные гидравлическим приводом. Грузоподъемные узлы приводятся в действие комбинированной системой, включающей в себя и пневматику и гидравлику. Лебедки начинают свою работу за счет пневмокамерных муфт, аналогично работает и реверсивный привод. Остановка вращения барабанов и жесткая фиксация в заданном положение возможна благодаря наличию ленточных тормозов.

Характерной особенностью крана является то, что барабаны привода стрелы, грузового крюка и грейфера установлены на одном и том же валу.

Электрическое оборудование грузоподъемной машины используется для обеспечения наружного и внутреннего освещения, включения и отключения звуковой и световой сигнализации, активизации концевых выключателей, запуска двигателя, обогрева и вентиляции.

Историческая справка

Первый пневмоколесный кран в Советском Союзе был выпущен в уже достаточно далеком от нас 1947 году. Имя первой модели – К-101. Ее грузоподъемность составляла порядка 10 тонн. Машина уже тогда была установлена на трехосное шасси пневмоколесное. В серийное же производство пошел уже кран К-102. Его создали в 1952 году, а выпуск происходил в период 1954-1958 годов. А уже с 1961 года началось производство более мощных кранов К-161, показатель грузоподъемности которых составлял 16 тонн.

На сегодняшний день грузоподъемные машины пневмоколесного типа производятся лишь в Западной Европе, в Германии.

Управление краном и особенности его конструкции

КС-5363 управляется тремя мощными системами: механической, электрической и гидравлической. Приведение в действие требуемого механизма осуществляется с пульта путем нажатия кнопок, а также парой командоконтроллеров.

Переключение коробки передач, регулировка выноса опор, поворот колес, блокировка дифференциала – все это производится за счет активации насосной гидросистемы, работающей на основе энергии сжатой жидкости. Блокировка опоры, управление ими производится с пульта, расположенного на ходовом устройстве, а все остальные механизмы контролируются из кабины водителя (машиниста).

В гидравлической системе применяется шестерённый насос НШ-32Э, производительность которого составляет 35 л/мин. Нагнетаемое давление может быть равно 10,5 МПа.

Крановые лебедки оборудованы специальными конечными выключателями шпиндельного типа и канатоукладчиками.

Описываемый кран (25 тонн) оснащен башней и стрелой. При этом последняя имеет пятнадцатиметровую длину и может быть при необходимости увеличена вставками с размерами 5 или 10 метров до показателя 20, 25 и 30 метров.

Ходовое устройство представлено двумя приводными мостами, причем все колеса сдвоенные. Выносные гидроопоры могут, как использоваться в процессе подъема груза, так и нет.

В качестве силовой установки грузоподъемный кран имеет четырехцилиндровый двухтактный дизель, электродвигатель переменного тока и два генератора постоянного тока. Также данная установка сопряжена с шестеренным насосом посредством ременных передач.

Лебедка главного подъема в составе своей кинематической схемы имеет:

  • электродвигатель;
  • трёхступенчатый редуктор;
  • зубчатую муфту, предотвращающую перегрузку вала;
  • колодочный тормоз с короткоходовым магнитом;
  • барабан с зубчатым венцом.

Устройство крана КС-5363

Пневмоколесный кран КС 5363 относится к числу специальной техники с несколькими основными системами управления.

Управление краном осуществляется:

  1. Механической системой.
  2. Гидравлической системой.
  3. Электрической системой.

Управление механической системой осуществляется с пульта. Он отвечает за тормозную систему, коробку передач, колеса и опоры. Когда необходимо осуществить переезд и стать в определенном месте водитель-механик используют эту систему.

Гидравлическое оборудование необходимо для осуществления поднятия и опускания грузов. Основной элемент этой системе – это шестеренный насос НШ-32Э. Кроме этого, оборудование состоит из гидробака, насоса, аккумулятора, турбопроводов, исполнительных цилиндров.

В состав электрического управления входят генераторы постоянного тока. Один из них осуществляет работу лебедки и крана. Другой генератор работает вместе с дизелем и двумя аккумуляторами.

Особенности КС-5363

Стрелковый кран имеет следующие особенности:

  1. Сохранение высокой эффективности с дизельным генератором.
  2. Невысокая стоимость и ремонтопригодность.
  3. Низкая стоимость обслуживания и ремонта.
  4. Возможность использования грейфера с ковшом.
  5. Платформу можно поворачивать, даже если стрела не нагружена.
  6. Наличие пневмоколесной системы повышает управляемость крана.
  7. Межколесное расстояние составляет 2,4 метра, что заметно повышает баланс и устойчивость.


Передний мост

Гидравлическая система

Основной элемент гидравлической системы – шестеренный насос НШ-32Э. Значение производительности этого элемента 32 л/мин, давления 10,5 Мпа. Начало действия системы происходит при поступлении масла из гидробака в насос.

За счет специального цилиндра происходит перемещение масла к исполнительным цилиндрам. Необходимое давление поддерживается за счет крана, находящегося в распределителе. Масло давит на поршень, который, в свою очередь, приводит механизм в действие.

Модификация КС 5363 , технические характеристики

Одной из самых распространенных модификаций модели является КС-5363А. Она имеет грузоподъемность 25 тонн. Но достигается она только после установки выносных аутригеров. При невыставленных опорах поднимать краном можно до 14 тонн груза.

Технические характеристики оборудования:

  1. Длина стрелы – 18 м. (возможность увеличить или уменьшить стрелу за счет секций в диапазоне от 15 до 32 м).
  2. Наличие управляемого и неуправляемого гуська длиной 10 м.
  3. Башенно-стреловое снаряжение имеет высоту 15 метров.
  4. Клюв имеет длину до 15 метров.

Модель укомплектована дизель-электрическим многомоторным приводом. Питание установки осуществляется за счет дизельного двигателя ЯМЗ. В качестве источника питания может использоваться внешняя сеть.

Читайте еще:

Технические характеристики крана КС 55713 и его модификаций

Конструкция стрелы башенного крана

Технические характеристики РДК-250

Технические характеристики крана КС 45717

Технические характеристики гусеничного крана ДЭК-251

Технические характеристики крана МКГ-25бр

Устройство

В основе крана лежит сварная рама, оснащенная 2 мостами. Передний управляемый мост установлен на балансирной опоре, что улучшает сцепление колес на неровной дороге. Изменение угла установки колес выполняется силовыми гидроцилиндрами. Задний мост имеет жесткую подвеску. В центре рамы смонтирована 2-ступенчатая механическая коробка передач. Для передачи крутящего момента к мостам используются карданные валы. Редукторы осей включают в себя цилиндрические и конические шестерни.

На боковых балках рамы имеются выносные опоры, оборудованные винтовыми домкратами. Установка и уборка узлов осуществляется от гидравлики крана. Применение опор повышает устойчивость машины и способствует повышению грузоподъемности. На верхней поверхности рамы установлена поворотная платформа, на которой смонтированы все рабочие узлы машины. Для соединения платформы и рамы используется 2-рядный шариковый погон с зубчатым венцом.

Пневмоколесный кран КС 4361А оснащен дизельной силовой установкой, включающей в себя 75-сильный атмосферный 4-цилиндровый агрегат СМД-14А. Коленчатый вал двигателя связан эластичной муфтой с турботрансформатором, который позволяет плавно регулировать рабочие скорости машины. Отдельно от двигателя установлен компрессор пневматической системы. Крутящий момент передается при помощи клиноременной передачи. Для охлаждения компрессора используется вентилятор.

В состав трансмиссии входят кулачковые и зубчатые муфты, оснащенные гидравлическим приводом. Узлы включают механизмы поворота и движения соответственно. Для управления грузоподъемными узлами применена комбинированная система с пневматическим и гидравлическим приводом. Включения лебедок осуществляется пневмокамерными муфтами; аналогичный привод установлен на реверсивном приводе. Остановка и фиксация барабанов выполняются ленточными тормозами.

Стандартная решетчатая стрела крана имеет длину 10,5 м; возможна установка дополнительных удлинителей с размером 5 м (до 3 шт.). Дополнительно монтируется фиксированный гусек, имеющий длину 6 м. При использовании гуська длина стрелы ограничена 20 м. В основании стрелы имеется шарнирный узел; установлен защитный упор, предотвращающий опрокидывание на платформу.

На машине имеется гидротрансформатор, предназначенный для привода рабочих механизмов крана.

Оператор размещается в закрытой металлической кабине. Управление механизмами выполняется при помощи рычагов и педалей.

По отдельному заказу есть машины с утепленной кабиной, оснащенной автономным отопителем. Пневматическая система оснащена отделителем паров воды. Северный вариант крана позволяет выполнять работу при температуре воздуха от -60°С.

История

В 1961 году на Одесском заводе тяжёлого краностроения им. Январского восстания (ОЗТК) сошли с конвейера первые 10 опытных кранов, разработанных в заводском КБ конструкторами во главе с Н. А. Яблонским и А. В. Филоненко. Со следующего года новую модель, впоследствии названную К-161, начали выпускать серийно — до 15 единиц (ежедневно). На выставке ВДНХ кран получил Большую золотую медаль.

Кран К-161 получил одномоторный механический привод, который имел гидротрансформатор (модель ТРЭ-375). В кране использовался дизельный двигатель СМД-14А, имевший мощность 75 л.с., хотя вначале конструкторы хотели поставить СМД-7, который ставили на комбайны. Через некоторое время завод освоил выпуск модели К-161С — т. н. «северного исполнения», которое не отличалось ни по конструкции, ни по экономическим показателям, однако позволявшего работать крану при температуре окружающей среды до −60 °C. В 1964 году кран К-161 начали параллельно выпускать и на ЮМЗ. С 1971 года производство модели на ОЗТК прекратили, заменив только что созданным 25-тонным краном КС-5363.

С 1975 года ЮМЗ начинает выпуск новой модели крана, имеющей ряд сходств в конструкции с краном К-161, выпуск которого сворачивается и на этом заводе. Новинка получает индекс КС-4361А. Через некоторое время завод осваивает выпуск специальной модификации крана КС-4361С, которая может работать при низких температурах. А спустя ещё какое-то время базовую модель КС-4361А стали производить и на Камышинском крановом заводе (ныне «Газпром-кран»). Также был освоен выпуск и специальной модификации для работы в условиях тропиков — КС-4361АТ.

Кроме того, Камышинским заводом производился КС-4362 (или К-166), дизель-электрический кран, в котором был внедрён ряд усовершенствований — например, была увеличена длина основной стрелы (до 12,5 м), а также можно было использовать башенно-стреловое оборудование.

Это интересно: Уникальные характеристики автокрана КС-3577 на базе шасси МАЗ: расписываем во всех подробностях

Примечания

  1. О приостановлении эксплуатации автомобильных кранов — Постановление Карачевского районного суда Брянской области от 11 марта 2011 года, по делу № 5-10
  2. 12345 Пневмоколесный кран КС-4361А — Techstory.ru
  3. 123 Пневмоколесные краны К-161 и К-161С — Techstory.ru
  4. 1234567891011121314Б. М. Вейнблат, И. И. Елинсон, В. П. Каменцев : — Краны для строительства мостов, 3-е изд., .: Транспорт, 1988, 240с, ISBN 5-277-00091-7
  5. 12Н. Н. Андриенко : Стреловые самоходные краны (в 2-х книгах), Одесса: Астропринт: 2001, 704с
  6. 1234567891011Паргаманик И. М. Грузоподъёмные краны стрелового типа: Справ. пособие- М.: Энергоатомиздат, 1992 — Библиотека тепломонтажника — 141с.
  7. 12345 Кран КС-4361: описание и технические характеристики — Techstory.ru
  8. 123456789 Пневмоколесный кран КС-4362: описание и технические характеристики — Techstory.ru
  9. 123456789 Строительные краны: Справочник /В. П. Станевский, В. Г. Моисеенко, Н. П. Колесник, В. В. Кожушко ; Под общ. ред.к.т. н. В. П. Станевского — К.: Будівельник, 1984 — 240с.
  10. 1234Б. Ф. Белецкий, И. Г. Булгакова — Строительные машины и оборудование: Спр-е пособие, Ростов-на-Дону: Феникс, 2005, 608с., ISBN 5-222-06968-0
  11. 12345678 Пневмоколесные краны К-161 и К-161С: описание и технические характеристики — Techstory.ru
  12. Письмо ГГТН о травматизме и аварийности, 06.04.2001 (недоступная ссылка)
  13. Состояние промышленной безопасности при эксплуатации подъемных сооружений в 2006 году — Ростехнадзор, Калужская область
  14. Хроника аварий за 2007 год — Вестник Промышленной Безопасности
  15. Ростехнадзор по Сибири расследует причины гибели рабочего в Карасуке — ИА REGNUM, 11.04.2007
  16. Аварии и несчастные случаи, произошедшие при эксплуатации оборудования… за 2009 год: статистическая информация — Управление государственного железнодорожного надзора Федеральной службы по надзору в сфере транспорта
  17. В Петербурге горел самоходный кран — СМИ «Балтийское информационное агентство», 01.12.2009
  18. О возмещении ущерба от ДТП. По делу № 2-4356/11 — Курганский городской суд Курганской области

Автокран КС-4361 и КС-4361А: технические характеристики, вес, грузоподъемность, фото, длина стрелы

Самоходный полноповоротный дизельный подъёмный кран КС-4361 с одним двигателем имеет грузоподъемность 16 тонн. Машина предназначена для строительных и погрузочных работ со штучными и сыпучими грузами на строительных площадках, складах, производствах.

В комплект рабочего оборудования входят основная решетчатая шарнирно-складывающаяся стрела длиной 10 м, крюк грузоподъемностью 16 тонн и грейфер емкостью 1,5 м3, навешиваемый на 10- и 15-метровые стрелы. Сменным оборудованием являются удлиненные стрелы длиной 15, 20 и 25 м, получаемые из основной стрелы путем вставки 5-метровых секций, и неуправляемый гусек длиной 6 м. Стрела снабжена ограничителем, предохраняющим ее от запрокидывания на платформу при работе на минимальном вылете.

На кране КС-4361 применена комбинированная пневмогидравлическая система управления. Валы лебедок и реверса, а также барабаны включаются посредством пневмокамерных муфт; направление движения механизмов поворота и передвижения крана изменяется реверсивным механизмом и коническими передачами. Включение реверсивного механизма предусмотрено также пневмокамерными муфтами. Рабочие скорости крана регулируются в широких пределах с помощью гидротрансформатора, питаемого от гидросистемы крана.

Ходовое устройство крана КС-4361 оснащено выносными опорами с винтовыми домкратами, которые имеют на концах небольшие башмаки.

По площадке кран способен перемещаться своим ходом, в том числе с грузом на крюке со скоростью до 3 км/ч. Движение с грузом на крюке разрешается по площадке при стреле 10 — 15 м, которая направлена вдоль продольной оси крана.

На большие расстояния по автодорогам кран КС-4361 перевозят на буксире к тягачу с помощью сцепного устройства. В процессе перебазирования крана коробку передач устанавливают в нейтральное положение, цилиндры разворота колес отключают, снимают карданный вал одного из мостов. Скорость движения на буксире не должна превышать 20 км/ч, а на уклонах и поворотах скорость следует уменьшать до 3 км/ч.

По железной дороге кран перевозят на четырехосной платформе. До погрузки крана на платформу снимают все пневмоколеса, разъединяют секции стрелы, укладывая верхнюю секцию на нижнюю. Кран грузят на платформу с помощью монтажного крана грузоподъемностью 25 тонн. При наличии сменных секций стрелы их укладывают на вторую платформу.

Кран КС-4361 имеет улучшенную модификацию — модель КС-4361А с измененным дизайном кузова и кабины машиниста.

В настоящее время кран КС-4361 не выпускается, но единичные модели все еще можно встретить на строительных площадках.

Самоходный полноповоротный дизельный подъёмный кран КС-4361А максимальной грузоподъёмностью 16 тонн предназначен для строительных и погрузочных работ со штучными и сыпучими грузами на строительных площадках, складах.

Кран КС-4361А имеет гидропривод опор и рулевого управления, решетчатую шарнирно-складывающуюся стрелу.

Спецтехника работает с основной крюковой подвеской на стреле длиной 10.5 м, 15.5 м, 20.5 м, и 25.5 м, а также со вспомогательной надставкой (гуськом), длиной 6 м.

Со стрелой 10.5 и 15.5 м кран КС-4361А с грузом на крюке передвигается со скоростью до 3 км/ч.

Привод всех механизмов крана централизованный. Особенностью кинематической схемы является применение гидротрансформатора, выходной вал которого связан цепной передачей с валом реверса вращения и передвижения. Работу всех исполнительных механизмов обеспечивает пневматическая система.

Кран КС-4361А способен успешно работать при отрицательных температурах, а для работы с тропическим климатом возможна специальная модификация КС-4361АТ.

Кран КС-4361А является модернизированной моделью крана КС-4361 с измененным дизайном кузова и кабины машиниста. Все основные технические характеристики машины соответствуют базовой модели.

Cерийный выпуск крана КС-4361А начат «Юргинским машиностроительным заводом» в 1975 году. В настоящее время кран не собирается.

Ранее мы писали о технических характеристиках автокрана КС-45726.

Кабина машины

Внутри кабины крана на передней части достаточно большого лобового стекла расположена приборная доска. На ней установлены различные амперметры, вольтметры, переключатели, выключатели, манометр и термометр. По обе стороны от доски смонтированы командоконтроллеры, управляющие механизмами, а также приборы для регулировки скорости перемещения машины и управляющие разворотом колес.

Помимо этого, в кабине установлена электрическая печка для обогрева в холодное время года, обогреватели, полностью исключающие вероятность обледенения стекол и их запотевание, вентилятор для охлаждения машиниста в летний период, стеклоочистители. Сам же оператор крана сидит в кресле, высоту расположения которого можно при необходимости регулировать.

Эксплуатация: монтаж-демонтаж, транспортировка

Транспортировка

Краны КС-4362

(как иКС-4361 ) на большие расстояния перевозят следующими способами:

  • По автодорогам. Кран перевозят при помощи тягача на буксире (скорость до 20 км/ч). Для этого он оборудован прицепным устройством. В качестве тягача может быть использован грузовой автомобиль типа МАЗ-500А. При буксировке устанавливают нейтральную передачу, убирают карданный вал одного из мостов, а цилиндры разворота выключают.
  • По железной дороге. При перевозке по железной дороге кран разбирают на отдельные укрупнённые узлы: частично разбирают кран (снимают пневматические колёса), демонтируют стрелу (разбирают на секции, укладывая одну на другую). Перевозка осуществляется на четырёхосной платформе, а дополнительные промежуточные секции (при наличии) — складывают на другую платформу. Погрузка на железнодорожную платформу разобранный кран осуществляется посредством стрелового крана, грузоподъёмностью 25 тонн. Аналогично производится перевозка по железным дорогам крана К-161 .

В пределах площадки и на небольшие расстояния (до 50 км) краны серии могут передвигаться и самостоятельно, как с опущенной рабочей стрелой (в транспортном положении), так и с грузом. При этом скорость передвижения не должна превышать 3 км/ч, рабочая стрела должна быть направлена вдоль продольной оси, а её длина составлять от 10 м до 15 м.

Устройство

Для привода механизмов стрелы и ходовой части крана используется электрический механизм. Источниками электроэнергии являются бортовой генератор или внешняя 3-фазная электрическая сеть переменного тока с напряжением 380 В. От внешнего питания работает специальный электромотор, который через систему ремней и шкивов вращает бортовые генераторы. Выработанный постоянный ток имеет напряжение 220 В.

Электрическая установка включает в себя основной генератор мощностью 50 кВт и дополнительный узел, развивающий мощность 14 кВт. От основной сети питаются электродвигатели движения и привода лебедок. Вспомогательная сеть используется для разворота башни крана и работы системы управления. Главный генератор подключен к двигателю через сцепление, вспомогательный — работает от ременной передачи, приводной шкив выполнен на внешней части муфты сцепления.

Для привода генератора применяется силовая установка, состоящая из 4-цилиндрового 2-тактного 180-сильного дизеля ЯМЗ-А204М, оснащенного механическим нагнетателем. В поздних версиях крана стал применяться 4-тактный атмосферный дизельный двигатель ЯМЗ-236М. Оба мотора оснащались автоматическим сцеплением центробежного типа.

Кабина управления изготовлена из стального листа, оснащена системой подачи свежего или подогретого воздуха. Для отопления применяется электрический нагреватель. Стенки кабины обшиты листами для защиты от шума и вибраций. Тип материала и толщина слоя зависят от модификации машины. Управление краном выполняется при помощи клавиш и 2 командных контроллеров. Перед машинистом установлен приборный щиток. Рабочее место оператора регулируется по 2 направлениям. На версии 5363ХЛ в кабине установлены дополнительные обогреватели стекол.

Пневмоколесный кран КС-5363 базируется на полноприводной ходовой части, включающей в себя 2 моста. На ступицах размещены сдвоенные колеса с шинами размером 14,00*20. Внешние колеса на переднем мосту установлены на специальной втулке и не являются ведущими. В сложных дорожных условиях внешние колеса соединяются с внутренними. Мосты установлены на сварной раме балочной схемы. Передний мост не оснащен подвеской, задний имеет балансирную опору.

Для повышения устойчивости шасси оснащено выносными гидравлическими опорами. Допускается работа машины без установки опор, но с ограничениями по весу перемещаемых грузов. Возможна установка удлинительных приставок, увеличивающих длину выноса опоры.

В состав трансмиссии входит электродвигатель и 2-скоростная механическая коробка передач. Выходной вал связан с редукторами мостов карданными валами. Каждый мост оснащен дифференциальным механизмом унифицированной конструкции. Передний мост крана оснащен поворотными кулаками и применяется для изменения направления движения. Рулевое управление состоит из гидравлических цилиндров, поворот колеса выполняется движением штока. При установке буксирного приспособления поворотные колеса управляются поворотом дышла.

Тормозные механизмы барабанного типа, оснащены пневматическим приводом. Источником сжатого воздуха является поршневой компрессор, расположенный на силовой установке.

Перемещение техники между строительными площадками выполняется следующими методами:

  • на жесткой сцепке по дорогам общего пользования (скорость движения до 20 км/ч);
  • по железной дороге в частично разобранном виде (без колес и стрелы).
