Процесс гранулирования комбикормов, сухое и влажное гранулирование

Советы профессионалов

Изготовление редуктора

Чтобы сделать гранулятор, можно применять самодельный редуктор. Один из распространенных вариантов изготовления: задний мост от тяжелых мотоциклов Урал или Днепр.

Придаточное соотношение данного элемента равно 4,62, он компактный, поэтому его возможно разместить вертикально.

Присоединить двигатель к редуктору можно с помощью кардана или упругой муфты с тех же мотоциклов.

Ведущая шестерня имеет шлицевой хвостовик, на который можно насадить карданчик или упругую муфту.

Рекомендации по изготовлению матрицы





Очень важно подбирать матричный диск с учетом возможной производительности. Например, при изготовлении 300 килограммов корма в домашних условиях за 60 минут необходимо применять матрицу с диаметром 50 сантиметров! А мощность электрического двигателя должна составлять 25кВт



Например, при изготовлении 300 килограммов корма в домашних условиях за 60 минут необходимо применять матрицу с диаметром 50 сантиметров! А мощность электрического двигателя должна составлять 25кВт.

Оптимальным считается диаметр в 25-30 сантиметров.

Зачем гранулируют траву?

Скошенная, а также любым другим способом отделенная от корней или почвы растительность уже через несколько часов превращается в корм для бактерий, которые выделяют ферменты, разрушающие растительную органику.

Ферменты расщепляют сложные органические вещества, то есть крахмал, целлюлозу и другие, преобразуя их в моносахариды, такие, как глюкоза, сахароза и т. д.. Затем моносахариды становятся пищей других бактерий, которые расщепляют их до органических кислот и различных газов, а следующий вид бактерий из оставшихся компонентов формирует гуминовые вещества (гуматы), то есть обычный перегной.

Причем естественная сушка плохо подходит для сохранения полезных свойств скошенной растительности, ведь часть органических веществ все равно распадается, а значит, высохшая трава уже не обладает всеми важными свойствами исходного материала. Поэтому для сохранения исходных свойств скошенной растительности, используют гранулирование.

Преимущества гранулированного комбикорма

1. Высокая пищевая ценность. Каждая гранула содержит набор полезных веществ, способствующих повышению надоев, прироста мяса, увеличению количества приплода, выживаемости молодняка.
2. Скот и птица съедают гранулы целиком, не имея возможности отделять наиболее привлекательные для них составляющие.
3. Животные тщательно пережевывают корм, что улучшает его усваиваемость организмом.
4. Гранулы не забивают клювы птиц, не раздражают слизистые оболочки, не нарушает работу жевательного аппарата у домашнего скота, улучшают работу пищеварительной системы.
5. Гранулы можно изготавливать из любого сырья, формировать сбалансированный рацион, внедряя полезные добавки, лекарственные средства и пр. в массу.
6. Гранулированный корм удобен для подачи животным пневматическим и механическим способом.

Гранулы не портятся, не слипаются, не растрескиваются, не рассыпаются, компактны в хранении. Тару с комбикормом можно хранить в сарае, ни низкие температуры, жара или повышенная влажность не оказывают негативного влияние на продукт.

Размеры





Определить размер будущего аппарата очень важно перед началом изготовления гранулятора из мясорубки. Всего нужно измерить следующие показатели:



Всего нужно измерить следующие показатели:

• параметры сетки (частоту и диаметр ячеек);
• длину цилиндра;
• размеры ножей;
• размеры крышки.

Лучше всего использовать типовые чертежи, чтобы изготовить бытовой гранулятор комбикорма быстро и без долгих расчетов правильных размеров.

Чертежи были составлены профессионалами, поэтому можно не переживать за успех в изготовлении прибора.

Так, например, диаметр корпуса должен составлять 54 миллиметра, а основные размеры подбираются пропорционально радиусу внутреннего вала, который равен 11-13 миллиметрам.

Как происходит процесс переработки корма?

Гранулятор не требует особых знаний, умений и навыков для работы. С работой по производству комбикорма с использованием этого аппарата справится каждый. Все, что потребуется сделать, это заложить подготовленное сырье в специальный резервуар.

Далее специальные крутящиеся ролики протолкнут массу в матрицу. Она разогревается до определенной температуры: 110 градусов. Прогретое сырье плотно прижимается к стенкам матрицы, снабженным небольшими отверстиями. Специальные приспособления способствуют формированию гранул во время прохождения массы сквозь них.

Своей аккуратной, удобной как для хранения, так и для кормления формой, гранулы обязаны пресс-регулятору. Именно он позволяет массе принять окончательный вид. Роль матрицы в этом процессе сведена к тому, чтобы гранулы имели нужные форму и диаметр.

Полученный благодаря такому оборудованию корм можно упаковывать в тару и убрать для хранения.

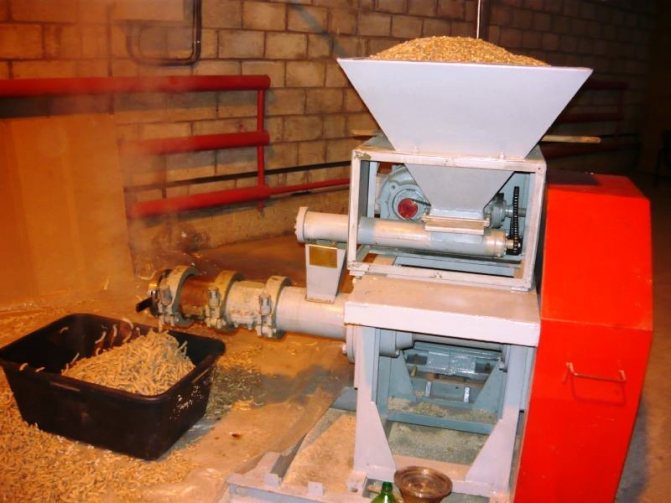

Как устроен агрегат

Экструдер гранулятор кормов составлен из таких элементов:

• рамного основания, к которому крепится вся установка;
• привода;
• бункера для погрузки зерна;
• шнек-дозатора и привода к нему;
• нагнетающего шнека;
• цилиндра;
• приемной камеры;
• отрезного ножа;
• центра управления/контролера;
• двигателя;
• редуктора;
• манжеты;
• ремня;
• шайбы;
• гайки;
• регулировочного ключа.

Основная работа выполняется прессующим узлом. Он собирается из нагнетающего шнека, который вставляется внутрь сборного цилиндра. С помощью матрицы с отрезным ножом полученная масса обретает вид палочек либо жгутиков.

Нагнетающий шнек состоит из трех ступеней:

• входной части;
• средней части;
• выходного шнека;
• разогревающих шайб.

Все компоненты устанавливают на шпильке с левой резьбой. Деталь закрывается корпусом из металла. Шпонки передают вращение от главного вала до составного шнека. Всю конструкцию прикрепляют до несущей рамы, используя мощные болты. В корпусе есть окно с прикрепленным лотком.

Внутри самого корпуса есть несколько продольных пазов, перемещающих компоненты по оси шнека. Около выхода размещен регулировщик гранул. В его состав входят:

• носовой корпус;
• матрица (диск), что регулирует процесс с рукояткой;
• валик и нож, которые к матрице прижимает пружина.

Вращение валу с ножом — через поводок с пальцами. Готовые экструдаты выходят через носовой корпус и диск регулировки по отверстиям. Диск закрепляется в одном положении болтом, при изменении положения будет меняться температура и уровень давления в аппарате. Отслеживать температуру позволяет термопара, помещенная на корпус.

Работает от электросети, но появляются новые модели, работающие на жидком топливе. Разогрев происходит постепенно. На первом этапе, пока экструдер разогревается, в него загружается жмых либо мука. Зерно подают только тогда, когда система хорошо разогреется, оно разрывается и преобразовывается в палочки только при высоких температурах и сильном давлении.

Описание

Зерновые экструдеры предназначаются для быстрого изготовления кормов, усваиваемость которых составляет 90-95%, при том, что усваиваемость необработанных зерновых не превышает 65%.В результате кратковременного повышения температуры, а также механическому воздействию и искусственным перепадам давления, в зерне происходят структурные и химические изменения.

Крахмал, который составляет 50% зерновых и довольно тяжело усваивается животными, и белок зерна приобретают структуру, легче воспринимаемую организмом.

Крахмал распадается на простые сахара, сложные белки и углеводы расщепляются на простые, а клетчатка преобразуется во вторичные сахара. Так как температурное воздействие длится всего несколько секунд, полезные витамины и минералы полностью сохраняются, а грибки, вредители и бактерии погибают.

В процессе обработки зерно как бы взрывается изнутри, становясь более воздушным и приобретая необходимую пластичность и пористость. Объем переработанного зерна увеличивается примерно на 15-20% по сравнению с изначальным.

Для изготовления кормов для животных при помощи экструдирования подходят даже пораженные насекомыми, грибками или плесенью зерна.

Корма после обработки намного легче воспринимаются организмом, так как большую часть работы желудка уже провел аппарат. Благодаря этому животное тратит в 2 раза меньше энергии на переработку пищи. В результате при том же объеме скармливаемого корма прирост веса увеличивается до 40%, надои до 35%, а яйценоскость птицы до 30%.

Бытовой гранулятор комбикорма состоит из следующих элементов



1. Корпус клиноременной передачи (основание).
2. Привод матрицы гранулятора.
3. Ролики гранулятора.
4. Загрузочный бункер.
5. Электродвигатель АИР 100L8.
6. Подвижная пластина крепления электродвигателя.
7. Устройство натяжения ремней.
8. Клиноременная передача.





1. Корпус.
2. Вал.
3. Лопатка.
4. Матрица.
5. Шайба.
6. Винт с внутренним шестигранником DIN 4762 — М8 х 20.
7. Шайба пружинная стопорная DIN 128 — А8.
8. Шпонка призматическая DIN 6885 — А8 х 7 х 22.
9. Гайка DIN 44232 — М8.
10. Винт с внутренним шестигранником DIN 912 — М8х1 х 30.
11. Подшипник радиально упорный однорядный DIN 625 — 6307 с защитными шайбами или 66307 по ГОСТ 831-75 (35 х 80 х 21).
12. Шайба стопорная DIN 6731 — 32.
13. Гайка специальная DIN 1804 – М32х1,5.
14. Шпонка призматическая DIN 6885 — А8 х 7 х 50.

В дополнение, посмотрим видеоматериал из двух частей, где показан порядок сборки бытового гранулятора комбикорма с плоской матрицей.

https://www.youtube.com/embed/Ul3xsuIAq0k https://www.youtube.com/embed/OlgBtScvsAk

Гранулированный комбикорм считается более питательным и лучше других типов кормов усваивается организмом животного. Создать уникальную композицию помогает гранулятор для комбикорма. С его помощью можно перерабатывать не только зерновые культуры, но и получать гранулы из травы.

Собрать аппарат в соответствии с необходимой производительностью и габаритами можно своими руками из подручных материалов или приобретенных запасных частей. Но в каждом отдельном случае нужно определить, какой тип корма потребляют животные и его объем, после чего выбирать подходящую конструкцию.

Это устройство применяют для изготовления гранул из соломы, применяемых в качестве подсыпки животным, гранулированного комбикорма из зерна для 1-2 животных и его запаса на зиму. В течение часа при помощи шнекового гранулятора можно сделать около 200 кг комбикорма. Причем выход конечной продукции зависит от размеров и мощности оборудования.

Через верхнюю часть гранулятора подается сырье, которое движется внутри корпуса, продавливается шнекером сквозь отверстия матрицы и выходит в форме гранул.



Гранулятор комбикорма: схема

• высокая производительность;
• простота конструкции.

Конструкцию можно собрать своими руками и производить не только гранулы комбикорма, но и также древесины.

В пресс могут попадать галька и камешки, чтобы этого не допустить, нужно поставить сито на этапе загрузки.





Для изготовления понадобятся сварочный аппарат, болгарка, сверлильный и токарный станки. Дрель применять не рекомендуется, так как отверстия получаются кривыми.

• мотор;
• редуктор;
• подшипники — 2 шт. под диаметр посадочного отверстия;
• металлическая болванка под матрицу;
• прут металлический 10 мм;
• трубы для корпуса.

Первым делом определяют размеры устройства, диаметр шнека и тип матрицы.



Шнековый гранулятор: схема

В каждом единичном случае параметры могут варьироваться в зависимости от характеристик заготовленного материала. Используются шариковые и конусные роликовые подшипники (снятие нагрузки во время работы).



Это важный элемент и к его качеству предъявляются повышенные требования, от которых зависит производительность устройства.



Шнек своими руками

1. 1. Выбор вала.
2. 2. Проточка посадочных отверстий под подшипники.
3. 3. Накатка и обварка прута.
4. 4. Обработка болгаркой.

Если шаг больше, то давление на матрицу меньше, но выше производительность. И, наоборот, чем меньше шаг, тем ниже производительность и выше давление.



Шнек для гранулятора: чертеж



Большое влияние на производительность пресса оказывает живое сечение матрицы: чем оно меньше, тем ниже КПД. Поэтому малые отверстия расширяют для облегчения входа сырья и шлифуют. Существует взаимосвязь между длиной отверстий и длиной гранул, при которой получается требуемая прочность готового продукта. Для получения гранул большего диаметра толщина матрицы должна быть выше.



Матрицы для гранулятора

Для изготовления матрицы используют болванку из стали 45 или нержавейки с высокой износоустойчивостью. Матрица небольшого размера, выполненная из железа, прослужит от 3 до 5 лет.

Фильеры матрицы размечают на токарном станке либо накладывают бумажную разметку, кернят и высверливают сквозные отверстия на станке, а сверху конусной фрезой (16-17 градусов) на глубину 5 мм, шлифуют.

Таблица: Зависимость толщины матрицы от диаметра отверстий:

http://chertegnik.ru/oborudovanie/526-granulyator-kombikorma-bytovoy-svoimi-rukami-chertezhi.htmlhttp://gidfermer.com/pticy/kury/granulyator-dlya-kombikorma-svoimi-rukami.htmlhttp://po-lune.ru/samodelnyj-granuljator-kombikorma-chertezhi/

Зачем нужны чертежи

Перед каждым мероприятием нужно сделать план работ, составить какие то ориентиры. Также и у нас, перед созданием своего пресса нужно все расчертить. Я сейчас дам общие чертежи, вам же нужно будет уже под себя их подделывать.

Что вам понадобиться для создания любого гранулятора:

1. Слесарные навыки, опыт работы на сварочном аппарате и умение работать на токарном станке;
2. Сварочный аппарат;
3. Токарный станок или знакомый токарь;
4. Сверлильный станок;
5. Электродвигатель.

Это общие требования для создания пресса. Сейчас же мы рассмотрим несколько типов прессов и допишем отдельные недостающие материалы.

Чертежи гранулятора из мясорубки

Про этот пресс я писал совсем недавно тут. Этот пресс пригодиться для совсем небольшого объема гранулирования к примеру для создания корма для домашних животных, и если этих животных не очень много. Для более твердой древесины уже понадобиться совсем другой прибор.

Для изготовления такого пресса вам понадобиться:

• Мясорубка;
• Матрица;
• Электродвигатель от стиральной машины или пылесоса.

Шнековый гранулятор

Этот пресс уже по производительней. Его можно уже использовать не просто для одного двух домашних животных, а к примеру для подготовки корма на зиму животным. За час он может выдавать до 200 килограмм корма или древесных гранул. Все будет зависеть от размеров, которыми он будет обладать.

Подробно я расписывал про его изготовление на этой странице. Его преимущество это простота конструкции и производительность.

Для изготовления такого пресса нужно:

• Металлическая болванка для изготовления матрицы;
• Прут металлический 1 см;
• Корпус или точнее труба для него;

Пресс с плоской матрицей

Тут уже гораздо сложнее с его изготовлением, но сделать можно, подробно о его изготовлении читайте тут. Производительность такого станка будет еще больше чем у шнекового. Но и сделать его тоже будет сложнее. Очень хорошая статья про строение пресса у меня есть тут.

Не нужно эти чертежи воспринимать буквально, прост скидываю их для примера…

Тут нам дополнительно понадобиться:

• Труба большим диаметром для изготовления корпуса;
• Листовой металл для изготовления матрицы;
• Червячный редуктор, тут лучше ничего не выдумывать и купить или где то найти его;
• Скорее всего сеть для подключения 380 Вольт;
• Дополнительный металл (труба, уголок, швеллер).

Сравнительная характеристика самодельного и заводского экструдера

Смастерить самостоятельно агрегат для переработки зерна в корм можно. Есть ли от этого польза и выгода — это другой вопрос. Проведем сравнительную характеристику самодельного и заводского экструдера.

На цифрах попробуем рассмотреть примерную стоимость самодельного кормового экструдера. Предположим, что все детали нужно купить или изготовить, используя специальную аппаратуру и станки:

двигатель б/у — средняя цена около 2500 р.; токарный станок — около 40 000 р. сварочный аппарат б/у — около 15 000 р. средняя цена на тракторные шестерни разных передач от 500 до 2000 р. В сумме около 5000–6000 рублей за комплект. пневматический цилиндр со штоком б/у около 2000 руб.

Трудовые затраты, потерянное время, дополнительные комплектующие, рама, бункер для загрузки зерна, лоток для подачи и т. д. Уже набежало около 70 – 80 тыс. рублей. Дешевле выйдет, если необходимое имеется в наличие или досталось просто так.

Сравнительная характеристика трех аппаратов одинаковой мощности:

Наименование	Средняя цена (руб)	Безопасность	Производительность
Самодельный экструдер	50 000	Сомнительная	Рассчитан на 40 кг/ч, срок эксплуатации зависит от сборки, качества используемых деталей.
Новый заводской экструдер мини	от 80 000 до 130 000	Заводская гарантия	При правильном использовании прослужит долго. Можно наладить сбыт экструдированного корма другим фермерам, вернув часть затраченных средств.
Заводской экструдер мини б/у	от 60 000 до 120 000	Проверен временем; может быть дополнительная гарантия, если покупать не с рук.	от 40 до 150 кг/ч

Рассмотрев три варианта агрегата, производящего полезный и полноценный корм для животных, можно сделать вывод, что покупка заводского экструдера станет надежней самодельного устройства. Не имея большого количества свободных средств на покупку нового агрегата, потратьте время на поиски хорошего б/у экструдера. Полезная вещь оправдает себя в первый же сезон использования.

384

Преимущества и недостатки экструдера

Техника предназначена для быстрого приготовления комбикорма, который отлично усваивается организмом животных (до 95%), просто и долго хранится, имеет дешевую себестоимость. Устройство позволяет перерабатывать зерновые и бобовые культуры:

• пшеницу;
• ячмень;
• рожь;
• кукурузу;
• пшено;
• сою.

В комбикорм можно добавлять отруби, другие вещества и даже продукты животного происхождения. Все это дает возможность сбалансировать питание животных, минимизировать падеж, ускорить процесс роста, увеличить надои молока и яйценоскость.

Зерно и злаки содержат большое количество крахмала, который плохо переваривается и усваивается животными. Технология экструдирования, благодаря высокой температуре и давлению, воздействует на крахмал и превращает его в сахар, полезный для кормления КРС, свиней, лошадей, овец, кроликов, птицы.

Еще данная техника «взрывает» структуру зерна и увеличивает его в объеме. Такой корм имеет отменные вкусовые качества, легко переваривается и усваивается. Благодаря моментальной температурной обработке уничтожаются все вредоносные микроорганизмы, насекомые, плесень, а витамины, аминокислоты, микро- и макроэлементы сохраняются в полном объеме. Зерно и бобовые не требуют предварительной подготовки перед изготовлением комбикорма. Только надо следить, чтобы не попал мусор, земля и железные предметы.

Принцип работы экструдера

После подачи зерна в бункер процессы внутри аппарата проходят без постороннего вмешательства. При помощи вибрации материал подается в рабочую зону агрегата, где подвергается трехфазной обработке.

Перерабатываемый материал не нужно запаривать или подвергать каким-либо дополнительным обработкам!

После попадания в экструдер зерно проходит термическую обработку при температуре от 110 до 160 градусов под давлением до 40 атмосфер. При выбросе зерна из данного отсека давление резко падает, вода, содержащаяся в клетках, превращается в пар и увеличивается в объеме в 1000 раз. В результате происходит взрыв внутри зерна, благодаря чему оно вспучивается, приобретает пористую структуру, увеличивается в объеме и лучше поддается формовке.

После продавливания через профилирующий инструмент из экструдера выходит вспученный стренг, имеющий форму жгута. При наличии отсекателя величина фракции составляет примерно 10-50 мм.

Процесс экструдации происходит примерно за 30 секунд, что обеспечивает высокую производительность при минимальных затратах энергии. Нагрев и сжатие зерна проходит без ТЭНов и гидравлики, только за счет электродвигателя.

Применяются три метода экструзии:

• Холодная формовка;
• Теплая обработка;
• Горячая экструзия.

Фундамент для установки экструдера не нужен. Он устанавливается на любую ровную поверхность, даже на земляной пол!

Отличительные особенности

Несмотря на внешнюю схожесть, агрегаты производят абсолютно разные виды комбикормов по различным технологиям. В экструдере используется метод экструзии, в грануляторе – гранулирования. Соответственно получаемый продукт отличается формой, размерами и содержанием питательных веществ.

Питательность гранулированного корма несколько выше чем у экструдированного, поскольку сырьё не подвергается воздействию чрезмерно высоких температур. Это как преимущество, так и недостаток для обоих агрегатов. Экструдер при воздействии высокой температуры убивает не только вредные микроорганизмы, но и снижает питательность корма. Гранулы содержат больше питательных веществ, но грибки и бактерии не уничтожаются в процессе производства, что требует использования максимально качественного сырья.





Гранулятор производит более компактный корм, что важно для транспортировки. Если сравнить комбикорм в ёмкости одинакового объёма, то питательность гранул будет значительно выше

Гранулятор позволяет максимально рационализировать расход зерна и зерновых отходов.

У гранулированного комбикорма объёмный вес значительно выше чем у экструдированного. Гранулы дольше сохраняются цельными и однородными, лучше подходят для транспортировки. Даже без фасовки в герметичные упаковки пеллеты дольше сохраняют свои питательные свойства.

Принцип работы



Общий принцип работы любого экструдера – выдавливание гомогенизированного материала через выход формующего инструмента, что обеспечивает необходимую форму, размеры и структуру изделий

Для совершения такого процесса важно обеспечить следующие условия:



• создание необходимой структуры материала;
• и обеспечение давления в головке для выдавливания массы через отверстие инструмента.

Форма и размеры изделия зависят напрямую от аналогичных параметров выходного отверстия.

Экструдер может обеспечивать такие виды экструзии:

1. Холодное формование. Оно подразумевает только механическое воздействие. Порошковый или измельченный полуфабрикат только тщательно перемешивается и прессуется для придания нужной формы. Аналогично можно перерабатывать и пастообразное сырье.
2. Теплая экструзия. В этом варианте нет специального нагрева. Частичный разогрев материала происходит только за счет механического воздействия.
3. Горячая экструзия. Сырье расплавляется, гомогенизируется и под давлением выдавливается наружу. В этом методе помимо механического движения шнека (поршня) предусматривается принудительный нагрев до высоких температур. При этом в головке развивается высокое давление.

Шнек при горячей экструзии работает следующим образом:

1. Сырье из бункера попадает в зону питания, где остается в твердом состоянии, но уплотняется за счет винтовой подачи.
2. Далее масса попадает в зону пластификации, где под нагревом расплавляется, перемешивается и спрессовывается.
3. Окончательная гомогенизация обеспечивается в зоне дозировки. Здесь расплав становится полностью однородным и обеспечивается давление для его выдавливания через формовочный инструмент.



Справка! При работе экструдера качество расплава зависит от температуры нагрева, скорости вращения шнека и создаваемого давления. В современных установках эти параметры корректируются автоматически при изменении одного из них

Важно обеспечить их постоянство при длительной работе оборудования



Применение экструдеров





Применение кормовых экструдеров в сельскохозяйственных и животноводческих предприятиях на сегодняшний день очень важно т.к. позволяет экономить время и давать животным очень полезную пищу

Экструдеры для кормов гарантирует оперативное изготовление питательных порций для кормов, что обеспечивает высокие показатели продуктивности животных и повышение ренатбелньости инфестиций в домашнее хозяйство, причем применять эктрудирующее оборудование можно как на больших так и на малых предприятиях и фермерских хозяйствах. Систематическое применение экструдеров кормовых позволяет планомерно увеличивать привесы животных до 60% а удои коров даже до 70%. Экструдированные корма фактически стерилизованны и это почти исключает возникновение заболеваний пищеварительной системы у животных. Экструдированные корма все чаще начинают использоваться животноводческими предприятиями нашей страны, и это связано с их высокой питательностью, легкостью усвоения, стерильностью, простотой хранения и механизированной раздачи. Экструзия увеличивает питательную ценность зерновой массы или других смесей практически в два раза. В животноводстве очень часты случаи падежа скота по неизвестным причинам, в большинстве из них причинами позже выявляются заболевания желудочного и кишечного трактов, возникающие из-за инфекций и микро-организмов попавших в желудок с некачественным кормов. Экструдер для приготовления кормов поможет исключить данную проблему благодаря стерилизации корма и комбикорма. Кормовые экструдеры дадут вам возможность переводить животных в скотоводстве на грубые корма без ухудшения показателей. Страница отображается по следующим словосочетаниям экструдер зерновой, экструдеры, зерновой экструдер купить, экструдер цена, зерновые купить, экструдер кормовой, экструдер для кормов, производство экструдеров,

Что к чему и отличия в строении

В чем же отличия спрашивают себя новички? А все дело в технологии. Гранулятор прессует опилки накатывая роликами. Получается как бы прессование через матрицу не постоянное, а периодическое. Проехал ролик по фильере — толкнул стружку. При этом гранулятор может быть двух видов, про это я писал тут.

Ниже представлен гранулятор с плоской матрицей. Такие используются в основном для производства гранул из твердых пород дерева, для прессования старых покрышек. Их преимущество это возможность прессовать жесткие материалы. На данном типе оборудования, двигаются только ролики, матрица является неподвижной.

Второй тип грануляторов, это пресса с кольцевой матрицей. Они предназначены для прессования более мягких материалов и обладают большей производительностью чем оборудование с плоской матрицей. На таком типе оборудования во время прессования движется и матрица и ролики. Смотрим фото ниже.

Шнековый пресс прессует опилки с помощью шнека. Тут технология маленько другая, опилки постоянно проходят через фильеру, нет такого что их толкнули и отпустили и опять толкнули. За счет вращения шнека процесс идет равномерно по времени.

Да конечно в других прессах тоже корм выделяет сахара, но тут этот процесс проходит более качественно. Кроме того про высокое качество говорит и то, что с помощью экструдеров получают и другую продукцию, которую с помощью гранулятора ну точно никак не сделать. К этой продукции можно отнести к примеру производство брикетов.

Экструдеры как и грануляторы имеют несколько видов строения:

• Шнековые;
• Поршневые.

В свою очередь шнековые могут быть с матрицей из одной или нескольких фильер. Смотрим строение шнекового экструдера с матрицей из одной фильеры.

Ниже чертеж пресса с поршнем. Про этот пресс я немного расскажу, но учитывать мы его особо не будем, так как в гранулировании кормов и древесины, они не применяются.

Преимущество поршневого перед шнековым прессом, это создание большего давления при прессовании. Именно поэтому такие экструдеры больше используются для изготовления обуви, пластмасс.
