Регулировка оборотов мотоблока

В чем заключается роль карбюратора мотоблока

Работа системы питания двигателя обеспечивает бесперебойную подачу рабочей смеси (топлива и воздуха) в камеру сгорания мотора. Причем дозирование различно: при функционировании в холостом режиме поступает минимально необходимое ее количество, а в рабочем – оптимальное для обеспечения нужной тяги, чтобы мотоблок мог выполнять свои обязанности.

Отрегулировать своими руками карбюратор на мотоблоке Агро можно самостоятельно, не прибегая к помощи мастеров. Понадобится всего лишь пара отверток.

Из каких частей состоит:

  • поплавок с клапаном в виде иголки;
  • камеры поплавка;
  • пространство (камера), где воздух смешивается с топливом;
  • диффузор, устройство для распыления рабочей смеси;
  • дроссельной задвижки;
  • воздушные и топливные клапана с вкрученными калиброванными жиклерами.

В данном видео вы узнаете, как отрегулировать карбюратор:

Поплавок устанавливает совместно с иглой уровень бензина в основной камере. Как только бензин уходит, поплавок опускается и приподнимает иголку, которая пропускает следующую порцию топлива.

Распылительное устройство, находящееся между поплавковой и смесительной камерой, отправляет дозу бензина в смесительную камеру, где он смешивается с воздухом и после этого поступает в камеру сгорания.

Это интересно: Как эксплуатировать и обслуживать редуктор для мотоблока: разбираемся во всех подробностях

В чем заключается роль карбюратора мотоблока и его устройство

Карбюратор на мотоблоке выполняет функцию обогащения бензина воздухом с последующей подачей подготовленной смеси в двигатель сельскохозяйственного агрегата. Состоит он из следующих компонентов: • поплавочной камеры; • поплавка. Данная деталь соединена с игольчатым запирающим клапаном; • смесительной камеры. В ее полости формируется смесь воздуха с поступившим бензином; • механизма, ответственного за распыление топлива, и диффузора; • клапанов – топливного и воздушного – с жиклерами. Поплавок, будучи соединенным с игольчатым клапаном, выполняет функцию своего рода регулировщика находящегося в поплавковой камере объема горючего. Когда уровень топлива понизится, поплавок опустится, в результате чего игольчатый клапан откроется. Это приводит к поступлению недостающего количества бензина в поплавковую камеру. По мере ее наполнения горючим, поплавок перемещается вверх, закрывая, при этом, игольчатый клапан. Между камерами – смесительной и поплавковой – размещен распылитель. Он ответственен за распределение топлива в смесительную камеру. А воздух поступает в карбюратор для мотоблока через входной патрубок. В смесительной камере он смешивается с горючим. Следует отметить один важный момент. Объем бензина, находящегося в полости поплавковой камеры такой, что, в любом случае его верхняя кромка находится ниже уровня расположения выходного отверстия. Это препятствует выплескиванию горючего из поплавковой камеры, когда, мотор сельскохозяйственного агрегата отключен. Особенно это актуально при расположении мотоблока под углом. Устройство карбюратора к мотоблоку представлено на рисунке.

Очистка карбюратора

Чтобы отрегулировать уровень, карбюратор на мотоблок предварительно полностью очищают от грязи. Перед началом работ сливают топливо из бензобака. Для этого отвинчивают дренажную пробку либо снимают подающий шланг. Бензин сливают в чистую канистру или пластиковую тару. Перед обратной заливкой горючую жидкость желательно пропустить через фильтр. После опустошения топливного бака демонтируют подающий шланг, его высушивают и продувают сжатым воздухом.

ДУ закреплено непосредственно на головке блока цилиндров. Чтобы снять дозирующий механизм, с него демонтируют воздушный фильтр с подающим патрубком. Затем отсоединяют привод дроссельной заслонки, откручивают крепёж, вынимают карбюратор из посадочного места. Очистка ДУ:

  1. Разбирают корпус фильтра-отстойника. В нижней части откручивают фиксирующий болт, вынимают стакан. Внутри него вычищают маслянистые отложения, всё тщательно протирают и сушат.
  2. В нижней части корпуса сделана поплавковая камера. В её центре расположен главный топливный жиклёр, который выкручивают отвёрткой. Под ним находится небольшая втулка, которую также извлекают. Чтобы снять поплавок с закрывающей иглой, пассатижами извлекают опорную ось.
  3. Корпус карбюратора (с предварительно снятыми пластиковыми деталями) и жиклёры на сутки помещают в ацетон или уайт-спирит. Полимерные компоненты промывают чистым бензином, чистят мягкой щёткой, затем тщательно высушивают.
  4. Отмокшие детали очищают от налёта ветошью, а дозирующие отверстия – тонкой иглой или проволокой.
  5. Сборку выполняют в обратном порядке.

Рекомендации по эксплуатации

Для безотказного действия данного узла очень важно качество топлива. Нормальное функционирование механизма возможно только при использовании качественного и чистого топлива

Требуется вовремя менять фильтр, чистить отстойник.

Среди основных рекомендаций есть и ещё момент – содержание узлов и механизмов данного узла в порядке. Требуется удалять грязь, продукты горения, регулярно делать продувку воздухом, подаваемым под давлением, чтобы устранить пыль. Периодически следует снимать деталь и промывать её бензином.

Для нормальной работы карбюраторного двигателя важно, чтобы соотношение воздуха с бензином было в пределах 15:1. Однако завести остывший мотор с таким составом смеси просто не получится

Помогает в этом деле дроссельная заслонка, которая позволяет обогатить топливо путём уменьшения притока воздуха в карбюратор. Регулировать её можно вручную, используя рычажок на корпусе. Запуск мотора при нормальных настройках следует выполнять без прогазовки.

После старта двигателя и прогрева следует прикрыть дроссельную заслонку, в противном случае расход топливной смеси будет очень большим

Важно следить за чистотой воздушного фильтра. Если он засорён, то подача воздуха не будет достаточной, что спровоцирует нестабильное функционирование мотора

Двигатель не сможет набрать оптимальные обороты или вовсе откажется работать.

Обычно эксплуатационный ресурс топливного узла идентичен периоду службы мотора до капремонта. После этого времени потребуется сменить механизм или разобрать его и заменить комплектующие. Покупая новый агрегат, рекомендуется проверить его корпус на предмет отсутствия трещин и дефектов. Нужно обследовать и дроссельную заслонку

Важно, чтобы она плавно открывалась и закрывалась

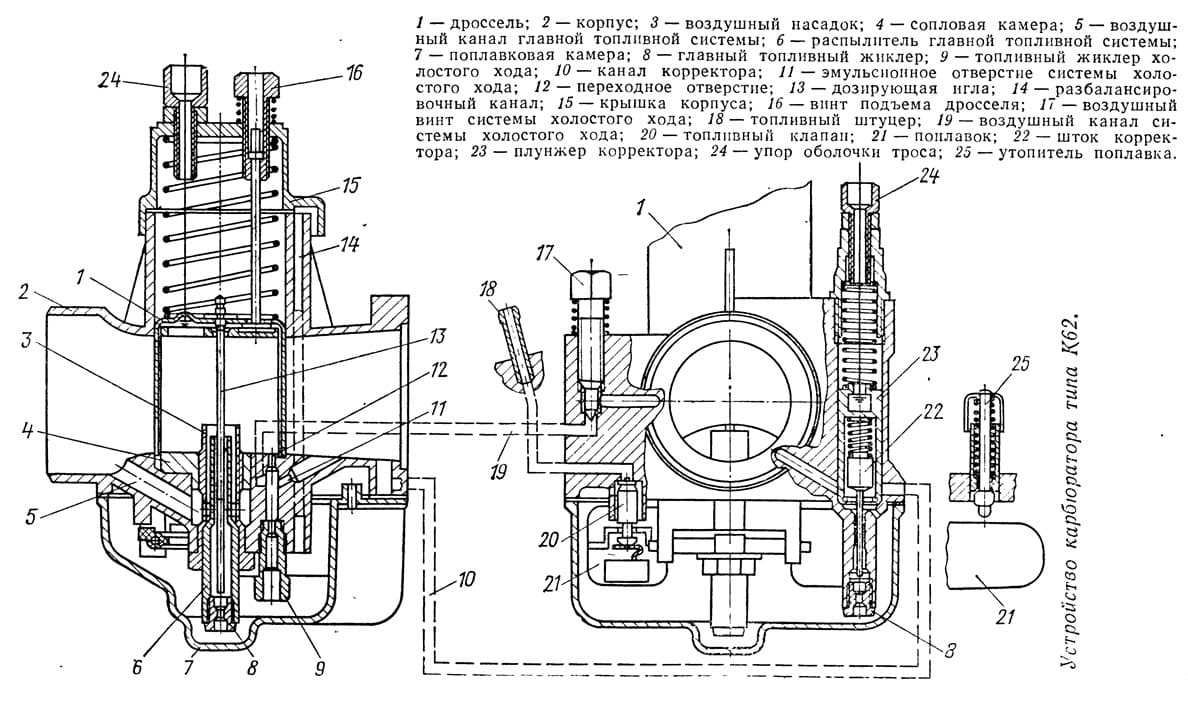

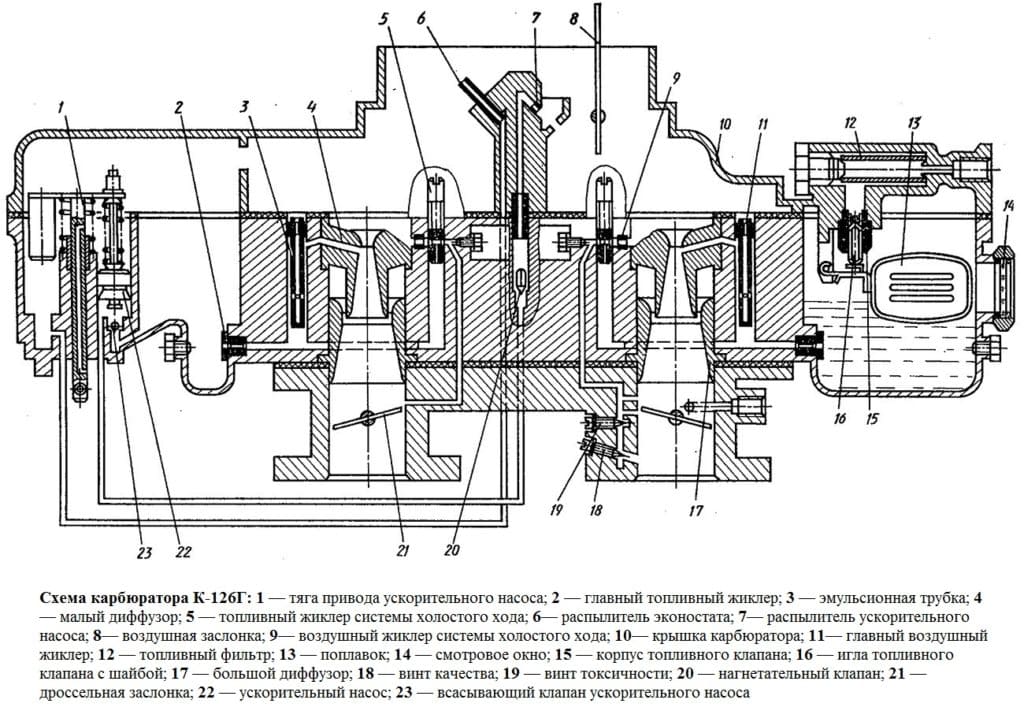

Устройство карбюратора мотоблока

Знания о том, как именно устроен карбюратор для мотоблока, помогут самостоятельно устранить любые его неисправности, а также произвести чистку и своевременную регулировку штатного топливного узла.

Конструктивно механизм состоит из:

  • поплавка, который соединен со встроенным игольчатым запирающим стальным клапаном;
  • поплавковой металлической камеры с хромированными внутренними полостями;
  • дополнительной камеры, требуемой для смешивания горючего с воздухом;
  • конструкции распределения топлива, оборудованной диффузором;
  • регулируемой заслонки дросселя;
  • топливных и штатных воздушных трубок, изготовленных из технической резины.

В зависимости от производителя и предназначения мотоблоков, их карбюраторы могут комплектоваться дополнительными элементами. Но независимо от этого, топливные хулы работают по одному и тому же принципу.

Один из самых важных элементов механизма – поплавок, главная функция которого изначально заключается в регулировке количества горючего, необходимого для исправной работы мотоблока. Само топливо находится в поплавковой камере, и как только его объем снижается, поплавок открывает встроенный игольчатый клапан. Сквозь него недостающий объем заправляемого топлива попадает в камеру, после чего поплавок поднимается и медленно закрывает клапан.

Карбюратор на мотоблок оборудован выходным каналом, который располагается в поплавковой камере. Для нормальной работы топливного узла количество горючего в штатной поплавковой камере непрерывно должно удерживаться на уровне, который на несколько миллиметров ниже расположения выходного канала.

Распылитель изначально играет роль своеобразного распределителя горючего, которое попадает с хромированной поплавковой в стальную смесительную камеру. Последняя нужна непосредственно для обогащения горючего воздухом. В нее предварительно очищенные потоки воздуха попадают через встроенный входной патрубок.

Указания по эксплуатации карбюратора

Чтобы карбюратор КМБ 5 на мотоблоке Каскад долго функционировал, желательно использовать чистый бензин. Если устройство вышло из строя, и вы его отремонтировали, при сборке следует обрабатывать элементы бензином.


Не стоит использовать растворитель для работы с карбюратором После ремонта или чистки сборку необходимо проводить равномерно, таким образом, не произойдет изгибов и деформации деталей. Для прочистки мелких отверстий лучше использовать тонкую проволоку или иголку.

Поплавочная камера во время сборки должна быть герметична с корпусом. Перед началом использования нужно проверить воздушный фильтр агрегата и наличие протечек бензина. Для проверки течи достаточно открыть топливный краник, перекрыть заслонку и закрутить до упора рычаг. Если проверка работоспособности проводится при температуре ниже 0, нужно пережать утопитель, до момента появления топлива.

Итак, проверка проведена, теперь нужно приоткрыть заслонку и запустить двигатель, после прогрева ее можно полностью открыть.

Основные неисправности мотоблоков «Каскад»

Какие же неисправности могут встречаться в работе мотоблоков «Каскад». Давайте рассмотрим подробнее возможные причины, не связанные с нарушением работы двигателя:

  • Машина не идет передним/задним ходом. Возможная причина: обрыв ремня или его недостаточное натяжение. Решение: замена ремня, регулировка степени натяжения.
  • Произошло расслоение ремня на клиноременной передаче. Возможная причина: большая степень износа ремня. Решение: замена ремня.
  • Проскакивание участков почвы при вспашке. Причина: недостаточный вес агрегата. Решение: использование утяжелителей и грунтозацепов.

Указанные причины не связаны с серьезным ремонтом мотоблока «Каскад». Далее мы рассмотрим причины неисправности двигателя, возможные способы их устранения.

Таблица неисправностей двигателя мотоблока «Каскад»

Неисправность: Двигатель «Каскад» глохнет во время работы, не запускается.

Причина: нет топлива в баке; засорена топливная система; разрегулирован карбюратор; произошел засор карбюратора.

Ремонт: заправка; очистка топливного фильтра и шлангов; необходима регулировка карбюратора «Каскад»; прочистка карбюратора.

Неисправность: выхлопной дым черного цвета.

Причина: слишком много масла в картере мотора; топливная смесь обогащена; произошел засор воздушного фильтра.

Ремонт: уменьшите уровень масла; смените сорт топлива; очистите воздухофильтр.

Неисправность: плохая отдача масла в двигатель.

Причина: нарушен угол опережения зажигания.

Ремонт: нужна замена шпонки на целую.

Неисправность: двигатель не дает заявленной мощности.

Причина: засор карбюратора, разрегулировка карбюратора; накопился нагар в камере сгорания топлива.

Ремонт: прочистка карбюратора; регулировка карбюратора «Каскад»; нужно снять головку цилиндра и очистить их полость от нагара.

Устройство мотоблока «Каскад» простое, классическое. Как и любой аналогичный агрегат, «Каскад» состоит из рулевой штанги, шасси на два колеса, двигателя и силовой передачи.

За двигателем расположена трансмиссия, КПП (коробка переключения передач), муфта сцепления, основная передача, дифференциал, конечная передача и ВОМ.

Особенности эксплуатации мотоблока после регулировки

Для продолжительной эксплуатации мотоблока важны не только знания того, как правильно настроить карбюратор, но и понимание того, как эксплуатировать технику после настройки.

Во-первых, потребуется контролировать работу мотора. От владельца потребуется определять любые помехи и неисправности по звуку работы двигателя. К примеру, скрипы при переключении передач свидетельствуют о растяжении троса сцепления. Чтобы не усугубить, следует прекратить хотя бы на 20 минут, чтобы трос вернулся в свое нормальное состояние.

Помимо этого, при эксплуатации необходимо:

Хорошо прогревать мотор мотоблока, давая ему поработать не менее 3 минут на холостом ходу;
Придерживаться последовательного переключения передач – не «перепрыгивать» между скоростями через одну;
Важно соблюдать дистанцию между границей огорода и обрабатываемой почвой – если плуг попадет на твердый утрамбованный участок, то это плохо отразиться на работе редуктора;
Не допускать снижения уровня бензина в баке ниже допустимой нормы. О ней можно узнать в инструкции по эксплуатации мотоблока.
Чтобы не нарушать стабильность работы редуктора, постоянно следите за уровнем моторного масла

Лучше долить его тогда, когда жидкости в баке будет наполовину от его объема.

Придерживаясь всех этих норм, у владельца мотоблока не возникнет трудностей сразу же после регулировки карбюратора.

С появлением мотоблоков жизнь многих сельских огородников, фермеров и дачников упростилась в разы. Ведь такая чудо-техника позволила выполнять всю тяжелую работу на участках не просто эффективно и качественно, но и за короткое время с минимальной затратой сил. Но как известно рано или поздно оборудование может огорчить своего владельца различного рода поломками. Причин этому может быть несколько: либо деталь уже износилась, и пришло время заменить ее новой, либо масло вовремя не менялось, либо были не правильно соблюдены условия эксплуатации. Так или иначе, а оборудование ремонтировать нужно. В сервисных салонах за это нужно отдать немалые деньги. Сегодня мы расскажем, как правильно отрегулировать карбюратор на мотоблоке Каскад своими руками, не прибегая за помощью к специалистам.

Как происходит регулировка карбюратора мотоблока

На что следует обратить внимание во время перебоя мотора? При возникновении неисправности карбюратора, первым делом нужно проверить наполненность топливного бака и уровень масла. Если топлива и масла будет достаточно, то переходят к осмотру свечи. Для этого ее выкручивают и при помощи зажигания проверяют искру

Далее тестируют поступление бензина к карбюратору. С этой целью снимают шланг со штуцера и отслеживают поступление топлива. Если горючее не появится, то, вероятнее всего, потребуется очищение сеточки фильтра. Для этого топливный кран отвинчивается и все детали промываются бензином. То же самое проделывают с жиклером карбюратора

Для этого ее выкручивают и при помощи зажигания проверяют искру. Далее тестируют поступление бензина к карбюратору. С этой целью снимают шланг со штуцера и отслеживают поступление топлива. Если горючее не появится, то, вероятнее всего, потребуется очищение сеточки фильтра. Для этого топливный кран отвинчивается и все детали промываются бензином. То же самое проделывают с жиклером карбюратора.

Чистка карбюратора выполняется следующим образом. Для очистки прибора для начала его нужно снять. Чтобы без труда снять карбюратор, нужно внимательно осмотреть корпус устройства и отвинтить все детали, на которых он держится.

Итак, снимаем карбюратор и выливаем из него бензин. Аккуратно отделяем все детали устройства (жиклер, поплавок) для дальнейшей продувки и очистки. Данная манипуляция совершается специальным очистителем.

После очистки тщательно просушиваем все детали и смело приступаем к сборке. После сборки отрегулируйте карбюратор для мотоблока.

Устанавливаем очищенный прибор, используя штатную прокладку, и крепим его гайками. Не забываем про воздушный фильтр, регулятор оборотов и шланг для подачи бензина.

Настройка карбюратора мотоблока заключается в его регулировке. Для того чтобы самостоятельно отрегулировать карбюратор, нужно проделать следующие шаги:

  1. Винты малого и полного газа нужно закрутить до упора.
  2. Винты малого и полного газа вывернуть на полтора оборота (устанавливаем дроссельную заслонку в такое положение, чтобы между основанием и воздуховодом образовалась щель соответствующего размера).
  3. Завести мотор и подождать, пока он прогреется.
  4. При работающем моторе рычаг управления поставить на минимальные обороты.
  5. Добиться бесперебойной работы двигателя. Для этого нужно сделать минимальными обороты холостого хода, используя винт дроссельной заслонки.
  6. Поставить обороты холостого хода на максимум при помощи винта малого газа.
  7. Поставить обороты холостого хода на минимум при помощи винта дроссельной заслонки.
  8. Повторять 6 и 7 шаг пока не начнется непрерывная работа двигателя.
  9. Рычаг управления мотором поставить на газ.
  10. При возникновении перебоя отвернуть винтом, регулирующим качество смеси, не более 2,5 оборотов.

Хотелось бы отметить, что регулировка карбюратора на мотоблоке Нева совершается четко по вышеуказанной инструкции. Установленный на мотоблоке Нева прибор К-45 является однокамерным и горизонтальным. Камера поплавка находится в центральной части. Дроссельная заслонка — плоская.

На мотоблоке Нева используется двигатель ДМ-1К, который выпускается на заводе «Красный Октябрь Нева». Производитель категорически не использует двигатели китайского производства. Это касается и производства мотокультиватора.

Виды и способы регулировки карбюраторов

Как известно, мотоблок, как и множество других агрегатов такого типа, работает при помощи двигателя. Из-за того, что двигатель не может воспламениться без подачи кислорода, возникает потребность в использовании карбюратора. Для мотоблока применяются карбюраторы двух типов. Один из них – роторный, другой – плунжерный. Естественно, каждый из упомянутых видов обладает своими преимуществами и недостатками, выбор зависит от мотоблока, его работоспособности и типа выполняемых работ.

Бывают случаи, когда происходят нарушения в работе карбюратора (процесс производится нестабильно). В такой ситуации карбюратору необходима регулировка. Как отрегулировать карбюратор на мотоблоке? Это вполне можно сделать своими руками, следуя определенной последовательности действий.

  1. Вначале нужно совершить поворот винтов (полного и малого газа) до состояния упора. После этого поверните их на полтора оборота.
  2. Включите мотор, дайте ему время завестись и прогреться.
  3. Не заглушайте двигатель и поставьте управляющий мотором рычаг в режим наименьших оборотов.
  4. Далее задайте минимальное количество оборотов, когда устройство работает стабильно.
  5. После этого запустите холостой ход на максимум.
  6. Переключите холостой ход на минимум. Повторяйте это действие, чередуя с предыдущим, пока двигатель не начнет работать без перебоев.
  7. Возведите управляющий рычаг в положение «газ».

Следуя такой инструкции, можно самостоятельно настроить карбюратор мотоблока.

Как устроен?

Если рассматривать карбюратор с конструктивной точки зрения, то он устроен достаточно просто.

В нем установлены следующие узлы:

дроссельная заслонка;

  • поплавок;
  • клапан, роль которого запирать камеру, он устанавливается игольчатого типа;
  • диффузор;
  • механизм для распыления топлива;
  • камера для смешивания бензина и воздуха;
  • топливный и воздушный клапаны.

В камере роль регулировщика, отвечающего за количество поступающего топлива, играет поплавок. Когда уровень доходит до минимально допустимого, открывается игольчатый клапан, внутрь снова проникает горючее в необходимом количестве.

Между смесительной и поплавковой камерами стоит распылитель. Горючее впоследствии с воздухом превращается в единую смесь. Поток воздуха передается внутрь через патрубок.

Настройка системы питания

Карбюратор для мотоблока – механизм, от точности регулировки которого зависит производительность техники. «Плавающие» обороты, провалы крутящего момента, трудности с запуском – признаки того, что ДУ необходимо настраивать. Если у аппарата низкие холостые обороты, и он периодически глохнет, необходимо немного увеличить частоту вращения коленвала. Для этого по часовой стрелке вворачивают регулировочный винт под приводом дроссельной заслонки. Если необходимо уменьшить обороты, регулятор, наоборот, выкручивают.

Карбюратор – это один из наиболее важных узлов бензокосы, функция которого заключается в приготовлении топливной…

Более тонкая настройка ДУ подразумевает его полную разборку и установление требуемого уровня горючей жидкости в поплавковой камере. Одновременно с этим проводят ревизию подвижных механизмов, очистку внутренних поверхностей от маслянистых отложений. Уровень бензина контролируют положением поплавка в первичной камере. Если при работе наблюдается тёмный дым из выхлопной трубы, а на свечах есть следы несгоревшего топлива – это признаки того, что уровень жидкости слишком высокий. Подгибанием пружинного механизма игольчатого клапана устанавливают правильное положение поплавка.

ТПК, он же ЛУАЗ 967

После установки бесконтактного распределителя зажигания было впечатление что мотор не развивает полной мощности, «скисая» с ростом оборотов. Поиск в инете дал противоречивые результаты: попадались как отзывы что москвичевский к нам не подходит, так и отзывы что все ОК, и можно ставить как есть. Пришлось изучать вопрос самостоятельно… После ознакомления с характеристиками выпускаемых регуляторов все стало понятно — да, у москвичевского совершенно другая характеристика, рассчитанная на более высокооборотный мотор, на нашем моторе это будет проявляться именно в недоборе оборотов, падении экономичности на высоких оборотах и перегревом — ведь более низкую эффективность пытаешься компенсировать бОльшим нажатием на педаль газа… Также стало понятно почему у некоторых замена трамблера на бесконтактный проходила без ухудшения: кроме москвичевского 5406.3706 существует также неотличимый от него внешне 5406.3706-5, предназначеный для волги! Причем оная «5» порой просто накорябана электрографом. Так вот его характеристика практически совпадает с нашей. Кстати, в куче форумов одно и то же — после замены трамблера машина «не едет», при выяснении оказывается что москвичеводу подсунули волговский либо волговоду — москвичевский. Так что и у нашего брата был шанс купить «не то», но зато более близкое по характеристикам При поиске попалась также информация что достаточно поставить пружинки с родного трамблера, но она была сразу же отметена как малореальная — конструкция москвичевского бесконтактного ближе к зубильно/жигулевскому, массы грузов совершенно другие, и ставить без регулировки родные пружины — лотерея. Значит придется регулировать… чтобы крутить — есть станок, остается приделать к нему тахометр, стробоскоп уже есть — подключаем, и получается этакий наколенно-регулировочный стенд Сказано — сделано!

Со второго раза удалось попасть в нужную жесткость второй пружины, еще несколько подгибаний стоек — и готово!

На этом же графике для сравнения паспортная характеристика москвичевского регулятора. Видно что и точка перелома характеристики у него не там где надо, и верхняя ветвь гораздо более пологая. Не удивительно — ведь рассчитан он был на шатровую КС, гораздо более склонную к детонации — а у нас таки более продвинутая клиновидная

UPD. После регулировки машину не узнать — пропало скисание с ростом оборотов, на скорости 60км/ч появился запас тяги, разгон с 60 до 90 перестал быть долгим и мучительным. Вместе с

это позволило нормально держаться в потоке по трассе. Температура двигателя также снизилась и составляет 90градусов при движении с крейсерской 80кмч, и 100градусов при 100кмч.
