Как провести диагностику неисправностей и сделать ремонт бензопилы своими руками

Устройство карбюратора бензопилы

Ни одно ремонтное мероприятие не обходится без знаний основ устройства механизма. Разбираясь в составных элементах и принципе работы, проще определить причину поломки.

Любая неисправность в карбюраторе грозит остановкой двигателя

Карбюратор – одна из главных функциональных частей двигателя, которая служит для подготовки и подачи топливной смеси, состоящей из определенных пропорций горючего и воздуха. Как только пропорции нарушаются – двигатель начинает «барахлить», а то и вовсе перестает работать.

Добиться правильной работы карбюратора можно, изучив его «начинку»:

  • Трубка с поперечной заслонкой для регулировки потока воздуха.
  • Диффузор – сужение для увеличения скорости потока воздуха, находится около входного отверстия подачи топлива.
  • Распылитель, из которого поступает топливо (топливная игла на схеме).
  • Поплавковая камера, регулирующая уровень топлива при входе в канал.

Вот как это выглядит на схеме:

На схеме отображено взаимодействие топлива и потока воздуха

Принцип работы: струя воздуха в диффузоре распыляет топливо, создавая смесь, поступающую в цилиндр. Чем больше количество поступающего топлива, тем выше обороты двигателя. Карбюраторы различных моделей работают по одной и той же схеме.

Конструкция бензопилы

Все бензопилы имеют одинаковую конструкцию, вне зависимости от того, какое устройство, отечественное (Урал, Кедр, Патриот 3816, Карвер — российское производство с китайскими партнерами) или зарубежное (Штиль, Хускварна), например, ремонт бензопилы Патриот 3816 своими руками будет таким же, как и починка зарубежного устройства. Главные комплектующие инструмента:

  • Двигатель.
  • Топливный бак.
  • Стартер.
  • Рукоять.
  • Шина с цепью.

Общий принцип работы бензопилы прост — мастер резко дергает за шнур, который заводит двигатель, а он в свою очередь, — полотно пилы. Порой, в работе устройства возникают сбои, чтобы устранить их, придется провести демонтаж пилы. Проблемы, которые могут возникнуть с бензопилой:

  • Попросту не заводится.
  • Заводится, но через время перестает работать.
  • Не работает в распиле.
  • Падает мощность.

Основные возникающие проблемы связаны с неполадками двигателя (подача топлива, выхлопная система, цилиндро-поршневая система и зажигание), или более мелкие проблемы (проблемы с цепью, смазка, шина, сальник)

Важно рассмотреть каждую проблему более подробно

Если попросту оборвалась цепь, то ее следует заменить на новую. Проблем с решением этой задачи возникнуть не должно. Ремонт же других частей пилы может занимать до нескольких часов.

Как бы банально ни звучало, если бензопила не заводится, то нужно проверить бак на наличие бензина. Если топливо в системе есть, то, возможно, забился сапун, выравнивающий давление при подаче топлива. Сапун можно прочистить при помощи острого шила или иглы. Свечным ключом выворачиваются свечи и прочищаются наждачной бумагой. Можно также провентилировать камеру сгорания. После этих процедур пила должна завестись.

Если пила выключается автоматически, то, скорее всего, неисправен пусковой механизм. Но иногда бывает, что дело не в нем. В этом случае нужно вывернуть свечи и тщательно их осмотреть. Если на них видны следы топлива, то, значит, что неверно отрегулирован карбюратор. Свеча должна быть очищена и помещена обратно, предварительно перекрыв подачу топлива.

Если на свечи виден черный нагар, то дело, может быть в некачественном масле, плохо налаженном карбюраторе и неправильно рассчитанном соотношении масла и бензина. В этом случае также нужно прочистить свечу и поместить ее обратно.

Важно также проверить устройство на наличие искры. Это легко проверить: нужно соединить свечу с кабелем зажигания, с помощью плоскогубцев соединить цилиндр и гайку свечи и затем наблюдать за присутствием искры

Если ее нет, свечу надо поменять. Если при смене свечи выяснилось, что и другая не выдает искры, то проблема может заключаться в неработающем контакте со свечой или высоковольтном проводе.

Двигатель

В большинстве случаев в работе двигателя встречаются следующие проблемы:

  • двигатель перестал заводиться;
  • двигатель заводится, но спустя некоторое время глохнет;
  • двигатель не способен развить необходимую мощность;
  • двигатель работает крайне неустойчиво.

Как проверить сальники коленвала

Наличие течи сальников можно проверить, лишь добравшись до самого коленвала, и тщательно рассмотрев его на предмет подтеков. О том, как правильно это сделать, вы можете ознакомиться на видео:

Как проверить компрессию на бензопиле

При уровне компрессии ниже 8 атмосфер двигателю будет недостаточно имеющей мощности, а значит и бензопила не сможет полноценно функционировать.

Для замера компрессии необходимо:

  1. Снять защитную крышку и выкрутить свечу.
  2. Вставить наконечник компрессометра в отверстие, где должна находится свеча.
  3. При помощи стартового шнура предать поршню вращение и запомнить максимальные показания измеряющего прибора.

Как правильно поставить поршень на бензопилу

Работа по замене поршня для большинства моделей современных бензопил осуществляется по следующему алгоритму:

  1. Убирается верхняя и боковая крышки.
  2. Выкручивается свеча.
  3. Снимаются с амортизаторов стопора и отсоединяется от корпуса ручка.
  4. Снимается ведущая звездочка и стартер.
  5. В свечном отверстии устанавливается поршневой стопор и раскручивается гайка, фиксирующая маховик и сцепление.
  6. Снимается маховик, муфта сцепления, червячный привод маслонасоса, расположенный сразу за механизмом сцепления.
  7. Раскручиваются винты, крепящие карбюратор и воздушный фильтр, после чего эти узлы снимаются вместе с рычагом управления мотором.
  8. Снимается катушка зажигания, а также глушитель.
  9. Пила переворачивается днищем вверх и, выкрутив винты крепления к корпусу, отсоединяется двигатель.
  10. Раскручивается поддон и вынимается поршень.
  11. Так как поршень снимается лишь вместе с коленчатым валом, то для его отсоединения необходимо извлечь стопорные кольца.
  12. Старый поршень меняется на новый, но максимально аккуратно. Вызвано это высокой хрупкостью компрессионных колец.
  13. Картер ставится на место, а вместо прокладки применяют герметик.

Все последующие действия осуществляются согласно алгоритму, обратному разборки.

Разбираемся с типичными поломками цепи бензопилы

Почему слетает цепь?

Из-за чего она обрывается, или почему ее зажимает при длительной работе с бензопилой. Причин тому, почему рвется цепь, может быть несколько, однако самая распространенная из них – это механические повреждения шины, на которой удерживается пильный элемент инструмента.

Почему зажимает цепь на бензопиле?

Причина этому также кроется в деформации шины. Если в результате удара она была сдавлена, то, соответственно, зубья цепи будут заблокированы внутри канавки шины. Также причиной тому, что не крутится цепь, является поломка регулировочного болта, который используется при установке нового пильного элемента. Чтобы точно разобраться в том, почему не вращается цепь, необходимо демонтировать шину и внимательно осмотреть внутреннюю конструкцию бензопилы на наличие мусора внутри нее. Также понадобится осмотреть воздушный фильтр инструмента на наличие засорений.

Если на холостых оборотах не останавливается цепь

В этом случае потребуется проверить целостность винтов, удерживающих шину. Вполне возможно, что в результате износа или удара резьбы на них пришла в негодность.

Бензопила не пилит под нагрузкой

Еще и при этом издает странные звуки, то, скорее всего, деформировались винты натяжки цепи. Для ремонта неисправные детали следует немедленно заменить.

Почему растягивается цепь?

Чаще всего служит плохое качество самого пильного элемента. Если вы заметили признаки растяжения, то деталь нужно немедленно заменить.

Как отрегулировать бензопилу?

Карбюратор – это один из важнейших элементов бензопилы, основная функция которого заключается в обогащении топлива воздухом и мгновенной подачи готовой смеси в цилиндр силового агрегата.

О неисправностях карбюратора говорят следующие признаки:

  • проблемы с запуском бензиновой пилы – для включения мотора требуется приложить больше усилий, чем обычно;
  • нестабильная работа ДВС в разных режимах – заметны перебои при вращении мотора на холостых оборотах, а также при переходе на низкие и высокие обороты;
  • резкое увеличение объемов потребляемого горючего – в среднем количество топлива повышается на 20–30%;
  • повышение количества выбрасываемых отработанных газов – объемы газов увеличиваются на 50–60%, а сами испарения обретают темно-синий, коричневый или черный цвет.

Регулировка бензопилы должна выполняться на полностью исправном и стабильно работающем двигателе. Перед началом настройки потребуется промыть или заменить фильтра, проверить целостность топливных трубок, а также убедиться в отсутствии заусенцев и других повреждений на поверхности цилиндра и других деталях силового агрегата бензопилы.

Для возможности самостоятельной регулировки цепного бензоинструмента в устройстве его карбюратора предусмотрены стальные подпружиненные винты. Их количество и маркировка зависят от бренда-производителя бензопилы.

Порядок регулировки топливного узла для большинства бензопил выглядит почти одинаково.

Алгоритм действий должен быть таким:

Вначале пилу нужно заглушить и дождаться остывания ее ДВС;
После этого все имеющиеся в устройстве ее карбюратора винты необходимо закрутить по ходу стрелки часов до упора;
Затем каждый из винтов нужно повернуть на четвертую или пятую часть оборота в обратном направлении;
Далее нужно настроить работу силового агрегата на низких оборотах. Для этого соответствующий винт потребуется начать медленно поворачивать в разные стороны

Как только мотор станет работать максимально тихо и стабильно, винт нужно оставить;

Чтобы настроить холостой ход на бензопиле, необходимо обратить внимание на цепь. Если она вращается на шине, значит необходимо найти то положение винта, при котором она будет стоять неподвижно;

В конце останется настроить работу ДВС на высоких оборотах

Для этого к цилиндру мотора потребуется подключить тахометр и начать вращение соответствующего винта до тех пор, пока показатели на шкале прибора и указания в инструкции по эксплуатации не совпадут. К примеру, если в руководстве к пиле указано, что ее максимальные обороты должны составлять 12500 об/мин, значит это же число должно быть указано на шкале тахометра во время регулировки.

https://youtube.com/watch?v=VOWwCeozRTY

Чтобы проверить работу бензопилы после настройки, необходимо заглушить ее и дождаться полного остывания мотора. После этого нужно завести двигатель и начать плавно выжимать рычаг акселератора. Если одновременно с этим силовой агрегат плавно набирает обороты, значит регулировка пилы была выполнена правильно.

Как правильно отрегулировать бензопилу – советы начинающим

В большинстве сервисных центров регулировка бензопилы выполняется при помощи специального оборудования. У каждой модели есть свои оптимальные значения углов поворота винтов. Как правило, бензопилы не требуют частой регулировки карбюраторов. Тем не менее, они могут потребоваться в определенных случаях:

  • При сильном износе поршней мотора – именно это служит причиной того, почему бензопила стреляет;
  • При образовании засора внутри карбюратора в результате применения некачественного бензина и выхода из строя воздушного фильтра – в таких случаях потребуется не только регулировка, но и промывка узла;
  • При повреждении защитной крышки – нередко это является причиной и того, почему бензопила газует сама.

Существует ряд признаков, прямо указывающих на необходимость регулировки карбюратора:

  • Мотор на холостых не работает или бензопила не заводится вообще – причина кроется в плохой топливной смеси;
  • Резко увеличился расход топлива и объем выхлопных газов – это следствие перенасыщения карбюратора топливной смесью.

Схема настройки карбюратора может отличаться для разных моделей бензопил. Но, несмотря на это, общий принцип остается неизменным.

  • L – Расшифровывается, как «Low», и используется для регулировки низких оборотов;
  • H – Имеет значение «High», и отвечает за работу на высоких оборотах;
  • T (S, LA) – используется для регулировки холостого хода.

Перед тем, как отрегулировать бензопилу, следует убедиться, что режущая цепь инструмента направлена в противоположную от вас сторону. Бензопилу нужно установить на ровной поверхности так, чтобы ее цепь не касалась других предметов.

Перед тем, как регулировать бензопилу, внимательно изучите порядок действий, указанный в инструкции по эксплуатации. Настройка карбюратора бензопилы состоит из двух этапов – базового, при котором двигатель не заведен и финального, когда мотор бензопилы нагрелся и работает. Порядок действий выглядит следующим образом:

  1. Не спеша заверните винты L и H по часовой стрелке до упора, после чего проверните их на полтора оборота против часовой стрелки;
  2. Заведите мотор и оставьте бензопилу на 10 минут поработать на невысоких оборотах;
  3. Далее приступайте к финальной настройке. Перед тем, как отрегулировать холостой ход бензопилы, потребуется вывернуть винт холостого хода по направлению против часовой стрелки до момента, когда обороты мотора будут минимальными, двигатель будет устойчиво работать, а цепь будет стоять на месте. Если в этом положении винта мотор глохнет, то винт нужно повернуть по часовой стрелке. Если регулировка холостого хода на бензопиле привела к тому, что крутится цепь на холостом ходу, то винт нужно немного повернуть против часовой стрелки;
  4. Затем нужно проверить бензопилу на предмет ускорения мотора. Для этого плавно нажимайте на рычаг газа. Если обороты набираются медленно, значит, нужно немного повернуть винт L против часовой стрелки;
  5. Далее настройте максимальное число оборотов двигателя. Проверить их можно по наличию сбоев в системе зажигания. Если они есть, то винт H необходимо повернуть против часовой стрелки;
  6. После настройки ускорения и максимальных оборотов, нужно снова проверить работу бензопилы на холостом ходу. О том, что вы все сделали правильно, будет свидетельствовать отсутствие движения цепи на холостом ходу и устойчивая работа мотора,

Выполнив все перечисленные действия, вы можете продолжить работу с инструментом. Чтобы в ближайшее время не выполнять регулировку карбюратора снова, используйте только качественное топливо и моторное масло, и старайтесь работать с бензопилой как можно аккуратней.

Проблемы с цепью бензопилы

Кроме проблем с двигателем, у бензопилы могут появляться проблемы в работе из-за неисправности режущего (пилящего) узла, состоящего из масляного насоса, шины и пильной цепи.

На шину не поступает масло

Обычно, если не поступает масло на цепь бензопилы, требуется выполнить проверить каналы, по которым идет подача масла на шину, и очистить их от загрязнений. Если предыдущие действия не обнаружили причину неполадки, то придется проверять масляный насос. Для этого нужно:

  • снять часть кожуха бензопилы;
  • снять муфту;
  • открутив 3 винта, снять крышку, скрывающую насос;
  • добраться до шестерни червячного механизма, которая вращает вал насоса.

Если резьба на ней износилась, то вал не вращается, насос не работает, цепь не смазывается. Изношенную шестерню нужно заменить. Также можно вытащить сам масляный насос и вручную попробовать прокачать через него масло. Если оно не прокачивается, насос следует заменить.

Масляный фильтр бензопилы

Также недостаток смазки может быть по причине ее утечки. Следует проверить, насколько герметично подсоединены трубки, идущие от масляного насоса. Если герметичность нарушена, трубки меняются на новые.

Цепь рвется

Если цепь порвалась во время работы бензопилы, то произойти это могло при попадании ее на твердый предмет, например, на гвоздь. Если же цепь постоянно рвется, то причины могут быть следующие.

  1. Низкое качество металла, из которого изготовлена пильная цепь. Необходимо покупать пилы для бензорезов от известных брендов.
  2. Перегрев цепи из-за плохой смазки. В результате пила перегревается, изменяются свойства металла, и она рвется под нагрузкой. Требуется проверка всей системы смазки бензопилы (рассматривалось выше).

Также о причинах частых обрывов цепи можно узнать из этого видео.

Цепь не крутится

Данная неприятность часто преследует неопытных владельцев бензопил. Они забывают после запуска двигателя снять тормоз. В результате цепь не крутится, происходит перегрев тормозной системы, и выходит из строя механизм сцепления. Проблема решается снятием пилы с тормоза. Если сцепление не “сгорело”, вы заметите вращение цепи. В противном случае потребуется замена механизма сцепления.

Цепь быстро тупится

В основном, причина того, что цепь быстро тупится, является плохое качество пилы. Пытаясь сэкономить на покупке фирменных цепей, владельцы бензопил покупают пилы неизвестных производителей, либо по неопытности приобретают подделки под известные бренды. Лучше всего покупать режущий элемент для бензореза в фирменных магазинах. Большой популярностью среди владельцев данной техники пользуются пильные цепи Stihl (Штиль).

Цепь не останавливается

Если при работе бензопилой вы заметили, что пильная цепь не останавливается в нужный момент, то у этой поломки может быть 2 варианта.

  1. Загрязнилась тормозная лента. При работе пилы под ленту может попадать грязь, опилки, пыль и т.д. В результате происходит блокировка тормозного механизма, и цепь не останавливается при сбросе газа. Устраняется проблема чисткой данного узла.
  2. Износилась тормозная лента. Необходимо заменить данный элемент тормозной системы.

Цепь клинит

Такое случается, когда изнашивается ведущая или ведомая звездочка. Цепь обычно начинает клинить под нагрузкой. Но без нагрузки пила может вращаться. На фото ниже показана изношенная ведущая звездочка бензопилы.

На следующем фото видно, что причину, почему клинит цепь, нужно искать в месте расположения ведомой звездочки.

Но что же делать, если бензопилу заклинило полностью, и все попытки потянуть за стартер безрезультатны? Такая неисправность иногда встречается на бензопилах китайского производства. Вызывается она открутившимися от вибрации болтами, которыми прикручивается двигатель к пластиковому кожуху агрегата. Эти болты находится прямо под маховиком (магнето). На фото ниже стрелками показано расположение проблемных болтов.

Выкручиваясь, они начинают тереться о маховик и могут полностью заклинить бензопилу. На следующем фото показан маховик с имеющимися потертостями от болтов.

Для устранения неисправности потребуется снять маховик с вала двигателя и закрутить болты.

Бензопила криво пилит

Данная проблема может возникнуть, если цепь затупилась или неправильно заточена. Это, в большей мере, относится к новым бензопилам. Но если износилась шина, то даже после замены цепи вы заметите, что пилу уводит в сторону. Износ шины можно легко определить, если поставить ее на ровный стол и приложить к ней угольник, как показано на следующем фото.

В данном случае можно заметить, что между шиной и уголком есть зазор примерно в 2 мм. Именно из-за такого одностороннего износа шины бензопила пилит криво. Решается проблема только заменой шины на новую.

Фильтра

«Богатая» или «бедная» топливная смесь рано или поздно станет причиной поломки. Возможно даже дорогостоящей. Чтобы этого не произошло, нелишним будет регулярно проверять фильтра на наличие потертостей, а также на прорыв самого фильтрующего полотна.

Как проверить топливный фильтр и заменить

Чтобы проверить текущее состояние топливного фильтра необходимо осуществить следующие действия:

  1. Снять со штуцера карбюратора топливный шланг и направить его в рабочую емкость.
  2. Несколько раз нажать на, так называемую, «подкачку».

Если бензин поступает неравномерно и с рывками, то самое время поставить новый фильтрующий элемент. Делается это довольно просто:

  1. Откручивается крышка топливного бака.
  2. При помощи пинцета или любого другого устройства извлекается сам фильтр.
  3. Отсоединив старый фильтр необходимо поставить новый и опустить его в топливный бак.

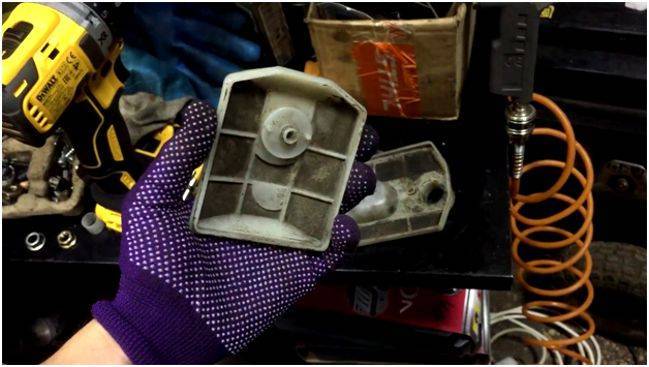

Как почистить воздушный фильтр

При непоступлении достаточного количество воздуха, топливная смесь становится чересчур обогащенной, что приводит к нарушению нормальной работы двигателя. Регулярная продувка воздушного фильтра, а в особо запущенных случаях промывка в мыльном растворе позволит избежать подобных проблем.

Обратите внимание, что не допускается промывка в ацетоне, бензине или прочих агрессивных растворах. Это может привести к нарушению целостности фильтрующего элемента

Пример составления акта на списание ГСМ

  1. Вначале акта справа или слева (не имеет значения) отводится место для утверждения руководителем компании, укзывают название предприятия и дату составления акта.
  2. Далее посередине вписывается наименование документа и коротко обозначается его смысл (в данном случае это «списание ГСМ»).
  3. После этого в акт вносится состав комиссии с указанием должностей сотрудников, а также их персональных данных.
  4. Следующее, что нужно отметить: период, за который происходит списание горюче-смазочных материалов, а также марку и гос номер конкретного автомобиля.
  5. Ниже идет таблица. В нее вписываются
    • горюче-смазочные материалы, подлежащие списанию,
  6. их количество (в литрах),
  7. утвержденная на предприятии норма их расходования,
  8. фактический расход,
  9. стоимость.

В тех строках, которые остаются незаполненными, нужно поставить прочерки.

  • Под таблицей следует отметить направление расхода: в данном случае, это «нужды организации», а также прилагаемые к акту документы (здесь указаны путевые листы в хронологическом порядке по номерам).
  • В завершение акт следует удостоверить подписями всех членов комиссии с расшифровками автографов.

Ремонт бензопил своими руками, система подачи топлива

К самым частым поломкам, требующих выполнить ремонт своих деталей, можно отнести неполадки с движком и топливоподающей системой. Бывает, что невозможно развить номинально максимальную мощность бензопилы, или же бензопила внезапно глохнет через какое-то время, или вовсе не получается ее завести.

Система подачи топлива

Такое случается в двух случаях:

  • проблемы с запалом смеси топлива;
  • проблемы с доставкой бензина от бака к двигателю.

Поиск причин выхода из строя и ремонт бензопилы всегда нужно начинать с элементов, которые потребуют наименьшего затрат по времени и деньгам, а именно со свечи зажигания. Ее прямое назначение — генерация искры и воспламенение бензиновой смеси с воздухом. Обычный визуальный осмотр этого элемента может рассказать о многом и подсказать с чего начинать ремонт.

  1. Отсутствие проскока искры в зазоре говорит о плохом контакте с проводом или неисправности самой свечи. Необходимо проверить все контакты и саму свечу. В люльку устанавливается новая свеча, и если она тоже не выдает искру, то проблема заключается в контактах и самом проводе. Менять нужно их.
  2. Сухая свеча является первым признаком того, что горючее вовсе не подается в карбюратор. Причиной поломки является засор в топливофильтрующем элементе или сапуне. Необходимо промыть, если не получиться, то поменять фильтр. Производители рекомендуют менять его не реже, чем один раз в три месяца.
  3. Чрезмерное наличие топлива на головке свечи говорит о неправильной регулировке карбюратора или неправильно осуществляется запуск. Ремонт включает в себя банальное извлечение свечи, которую требуется протереть сухой тряпкой. Нужно еще проверить камеры, в которых топливо непосредственно сгорает.
  4. Свеча покрыта сажей. Этого говорит о чрезмерном поступлении смеси бензина в камеры для его сгорания, плохом качестве масла, неверной настройки карбюратора или неправильной пропорции масла и топлива. Ремонт здесь осуществляется путем промывки свечи, далее ее нужно протереть насухо тряпкой. Зазоры следует также прочистить острой иголкой или шилом. Проблемы с карбюратором возникают, обычно, когда сбиваются его настройки, изнашивается мембрана (здесь поможет только ее замена), есть засор в его каналах (следует разобрать и прочистить).

Замена фильтра бензопилы

Ремонт бензопил своими руками всегда нелегкая задача даже для опытного человека, знающего о технике практически все. Большую часть времени занимает диагностика неисправности, когда нужно найти источник всех проблем с техникой.
