Бренды и модели техники
Как и в случае с любой техникой, для покупателя важен баланс качества и цены. Китайские роторные косилки стоят недорого, но могут подвести после короткого срока службы. Противоположная ниша на рынке — европейские, американские и японские агрегаты. Это бренды проверенные, но цены высокие. Если вы решились на покупку такой косилки, остерегайтесь подделок. Многие фермеры обращаются к отечественным моделям техники, которые занимают промежуточную позицию между китайскими и японскими косилками. Преимущество оборудования в доступности запасных частей.
Совет. Белорусская сельхозтехника МТЗ адаптирована в качестве тягача к российским и некоторым европейским моделям роторных косилок.
Для тракторов специалисты рекомендуют прицепные косилки производства компаний Wirax, Xingtai, Jinma, Krone. Для мотоблоков положительно зарекомендовали себя модели:
- «Заря» и «Заря 1»;
- «КНС-0,8 Стриж»;
- «КМ-0,5»;
- «Кентавр LX2060».
Импортные модели для мини-тракторов:
- «КП-2,1М»;
- Z083 MINI;
- DM 135;
- Z-069 Wirax;
- КРН-2,1Б;
- SB-1200.
Таблица смазки косилки
Таблица смазки косилки начало
Примечание – Полости редуктора и картера бруса режущего должны быть залиты на 1/3 высоты хорошо размешанной однородной смазкой, состоящей по объему из 80% масла трансмиссионного ТЭп-15 ГОСТ 23652-79 и 20% пресс-солидола Ж ГОСТ 1033-79:
– в редукторе смазка должна перекрывать половину высоты гайки вертикального вала;
– в брусе режущем ротационном высота уровня смазки должна быть не менее 15 мм при его горизонтальном положении.
Места смазки косилки показаны на рисунке 23.
Схема смазки косилки ротационной КРН-2,1М2С
1 – масленка для смазки подшипников ротора; 2 – масленка для смазки цапф механизма подъема; 3 – масленка для смазки оси подрамника; 4 – масленка для смазки обгонной муфты; 5 масленка для смазки подшипников ведущего шкива; 6,7 – крышка для смазки шарнира карданной передачи; 8 – съемная крышка для заливки масла в корпус редуктора; 9 – съемная пробка для заливки масла в картер бруса режущего.
Все подшипники качения и скольжения должны быть смазаны Пресс-солидолом Ж ГОСТ 1033-79.
Заводскую смазку в редукторе и брусе режущем через год после начала эксплуатации косилки рекомендуется заменить.

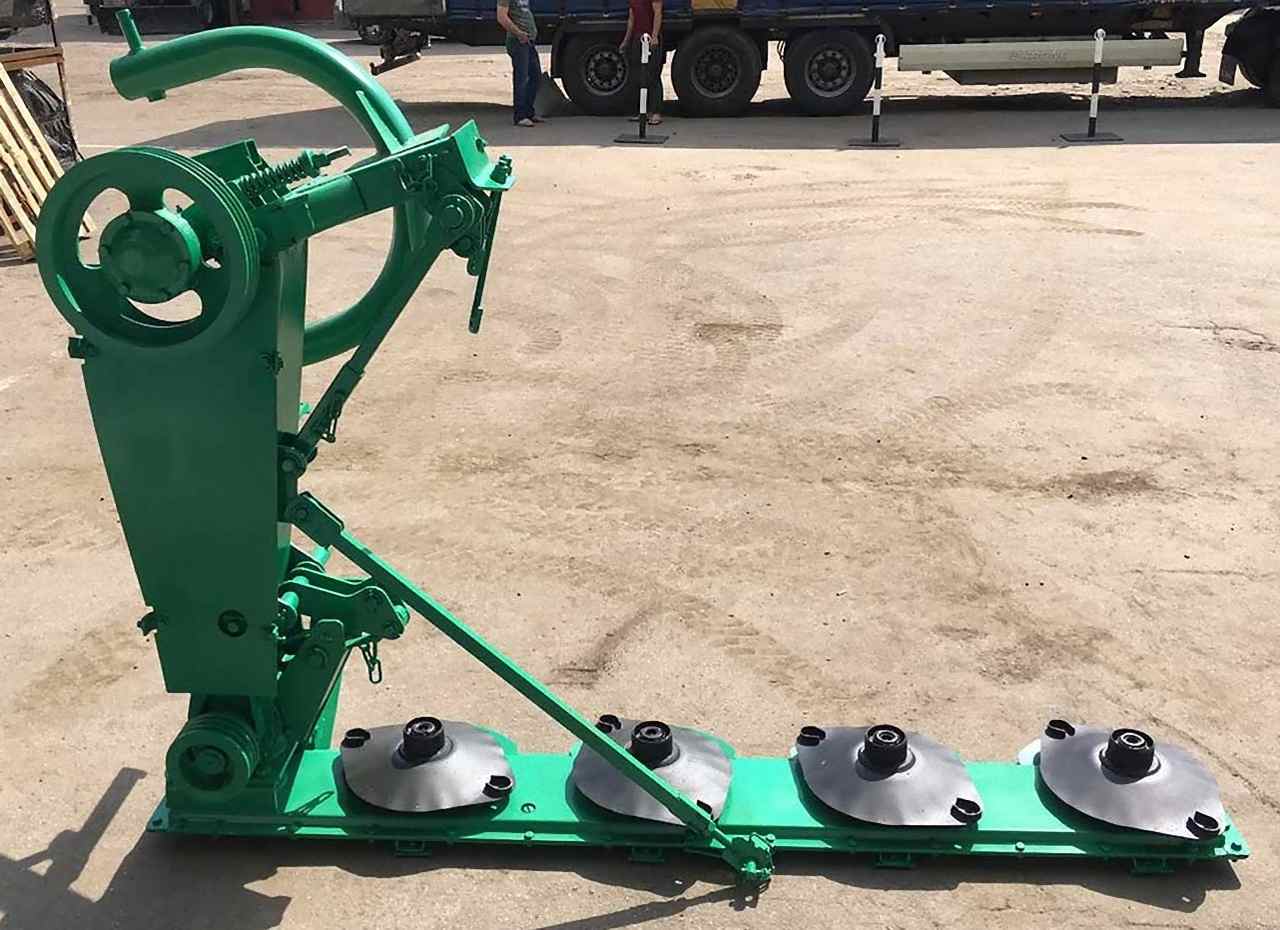

Роторная косилка КРН-2.1
Данный агрегат выпускает не одно предприятие, а несколько. Например, завод «Сельхозмаш», находящийся в городе Люберцы Московской области, который изготавливает технику из белорусских запчастей. Или ПКФ «Ракита», расположенное в Кирове. Еще назовем «Смоленскспецтех» (город Смоленск) и Кохановский экскаваторный завод (Беларусь). Особенной популярностью пользуются косилки из Твери, производителем которых является завод «Бежецксельмаш». Они считаются самыми прочными и надежными.
Устройство оснащено четырьмя быстро крутящимися роторами, расположенными попарно один напротив другого. На концах у них находится восемь острых пластинчатых ножей (на каждом роторе по два), закрепленных на шарнирах. Они срезают траву (даже жухлую и примятую) чисто, как бритвы.
Ротационная конструкция позволяет ровно уложить весь тот ворох, который скошен. От растущей травы его отсекает специальный полевой делитель.
Отметим, что сегодня в чистом виде модель навесной косилки КРН-2.1 практически не производится. Как правило, в конце маркировки добавляется буква «А» (стандартное исполнение) или «Б». В последнем случае немного изменена конструкция – вместо двух разных по диаметру шкивов используются одинаковые. Из-за этого повышается до 1000 оборотов в минуту скорость тракторного ВОМ.
Назначение
Машина подходит для работы с тяговыми устройствами класса от 0,9 до 1,4 – она присоединяется к ним сзади с помощью тракторной навесной системы. После этого можно приступать к покосу – к слову, для обслуживания достаточно одного человека. Косилка легко срежет обильно выросшую траву, мелкий кустарник и заросли бурьяна, удалит сорняки, очистит пастбище или сенокос. При этом неровный рельеф или небольшой уклон грунта не будут являться помехой.
Полезно и практично использовать модель КРН-2.1 там, где урожайность превышает пятнадцать тонн с гектара. Она лучше всего совладает с густыми травяными зарослями, двигаясь сноровисто и уверенно. Работает машина в любом климате.
Преимущества и недостатки
Достоинства:
- Идеально ровный срез, который получается от лезвий быстро перемещающихся пластинчатых ножей.
- Скос укладывается ровно, что способствует быстрому сметыванию стогов и транспортировке сена.
- Наличие механизма защиты (предохранителя), позволяющего сберечь лезвия от препятствий, возникающих на пути. При его срабатывании ножи уклоняются – угол может составлять до сорока пяти градусов.
- Все рабочие элементы закрыты герметичным корпусом, а редуктор упрочненным кожухом.
- Возможность работы на склонах и сложных рельефах, а также при любых погодных условиях.
- Не очень высокая стоимость, особенно по сравнению с зарубежными аналогами.
Недостатки:
- На слишком медленном ходу трава может намотаться на гайки роторов, а муравейник — зависнуть на полотне. При увеличении скорости этого не бывает.
- Производительность роторных моделей несколько ниже, чем сегментных.
- Импортные (польские) косилки считаются более качественными и надежными, а также зачищают поле лучше. Впрочем, зато после прохода косилки КРН-2.1 трава вновь отрастает быстрее.
Виды технического обслуживания
Своевременное и правильное техническое обслуживание обеспечивает качественную работу косилки, увеличивает срок ее службы.
Техническое обслуживание состоит из:
а) ежедневного технического обслуживания;
б) периодического технического обслуживания;
в) послесезонного технического обслуживания и консервации.
Продолжительность времени на ежедневное техническое обслуживание составляет 10 – 15 мин.
Периодическое техническое обслуживание производится через каждые 60 часов работы косилки или 100 га выработки.
Продолжительность времени на периодическое обслуживание составляет 1 – 1,5 часа.
Послесезонное техническое обслуживание и консервация производятся после окончания сезона уборочных работ.
Во время технического обслуживания, в случае необходимости, используйте запасные части, прилагаемые к косилке.

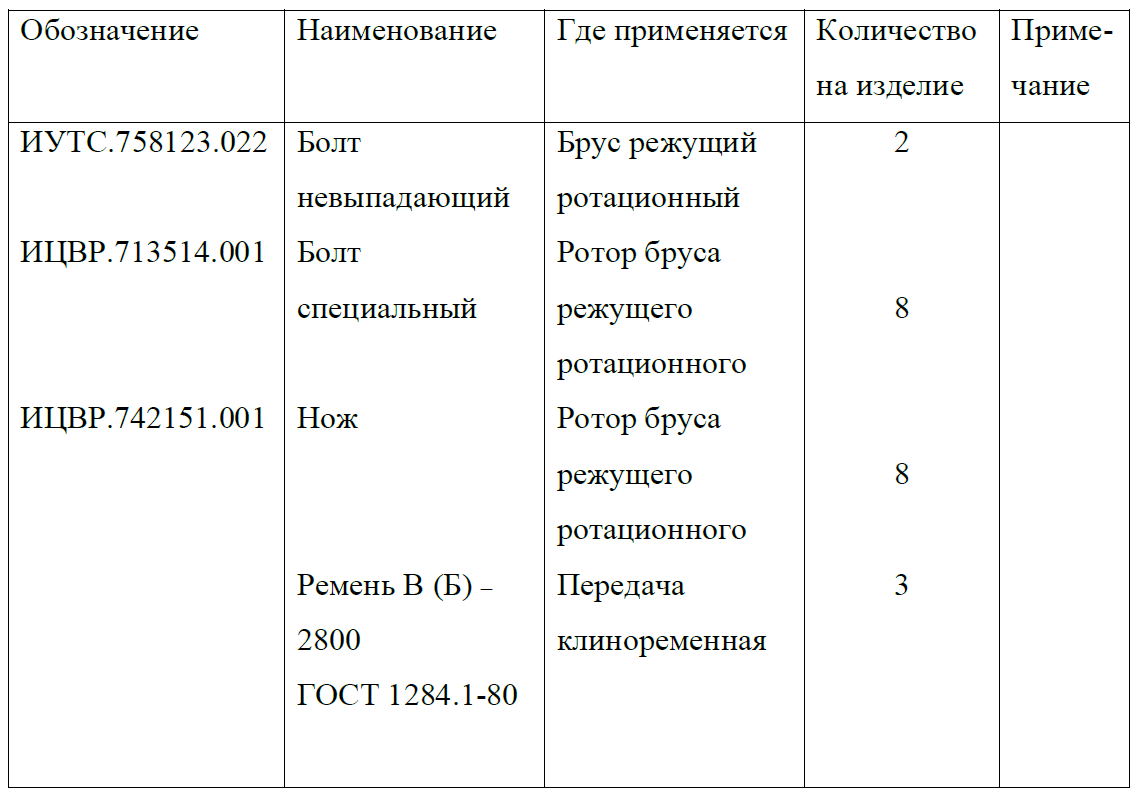

Ведомость ЗИП

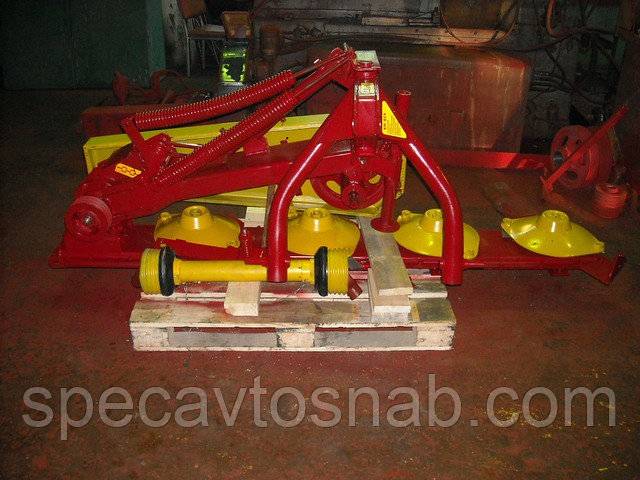

Косилка КРН-2.1
Косилка КРН-2.1
Косилка роторного типа КРН-2.1 выпускается не одним, а несколькими производителями. Так, например, стоит отметить подмосковный в Люберцах, который производит оборудование из белорусских запчастей; Смоленское предприятие «Смоленскспецтех»; кировскую ПКФ «Ракита». Однако большей популярностью, в силу своей надежности и прочности, пользуется оборудование из Твери. Стоит сказать, что в настоящее время модель навесной косилки КРН-2.1 не выпускается в чистом виде. Обычно в конце наименования добавляется литера «А», означающая базовую модель, или «Б». Модель с литерой «Б» имеет слегка измененную конструкцию – использованы одинаковые по диаметру шкивы, вследствие чего повышается скорость ВОМ трактора до 1000 об./мин.
Назначение
Роторная косилка КРН 2.1 легко скашивает мелкий кустарник, удаляет сорняки, срезает большие массы высокой травы, очищает пастбищные земли. При этом незначительные уклоны поверхности и сложный рельеф не является препятствием для работы. Так же эффективно использование данной модели ротационной косилки на площадях где урожайность составляет более 15 т. с одного гектара. Оборудование в состоянии работать в любых климатических зонах и агрегатируется с силовыми агрегатами 0.9-1.4 тягового класса посредством навесной системы используемого трактора.
Преимущества и недостатки
Преимущества оборудования:
- ровный срез, получаемый благодаря быстро вращающимся острым пластинчатым ножам;
- благодаря ровной укладке возможно быстрое сметывание стогов и транспортировка скошенной травы;
- устройство защиты, при срабатывании которого ножи уклоняются от препятствия;
- все рабочие узлы и редуктор закрыты защитным кожухом;
- возможность скашивания травы на площадях со сложным рельефом и склонах дорог, а также в любую погоду;
- сравнительно низкая цена по сравнению с зарубежными аналогами.
Однако косилка ротационная навесная КРН-2.1 все же имеет и некоторые недостатки:
- производительность косилок роторного типа ниже чем у сегментных моделей;
- при работе на низких скоростях трава может наматываться на роторные гайки, на высоких скоростях такого не бывает;
- хотя косилки зарубежных производителей считаются более надежными и эффективными, однако, после использования КРН-2.1 трава отрастает гораздо быстрее.
Технические характеристики
| Ширина обработки | 2100 мм |
| Высота среза | 40-80 мм |
| Количество роторов | 4 шт. |
| Эффективность | до 2,6 га/ч |
| Рабочая скорость | 15 км/ч |
| Габариты (д/ш/в) | 3550х2090х1380 мм |
| Масса оборудования | 535 кг |
| Агрегатируемость | ЛТЗ-55, МТЗ-82, МТЗ-80 |
Конструкция устройства самодельной косилки: выведите косилку из ВОМ в мотоблок
Делать самодельная косилка для мотоблока необходимо изготовить нижнюю часть (стол) и верхнюю часть (сегмент) самодельной косилки. Для этого можно использовать стальную полосу, к заклепкам которой необходимо прикрепить треугольные зубцы самодельной косилки. Зубья вырезаны из прочной легированной стали и заточены, по выбору, зубья могут быть вырезаны из обычной стали (тогда это можно сделать непосредственно на стальной полосе), но в этом случае необходимо их хорошо затвердеть, чтобы повысить износостойкость. В нижней части сегментной косилки для мотоблока установлены так называемые столики, рельсы, которые также могут быть изготовлены из стальной полосы. Они устанавливают верхнюю часть, которая прикреплена к приводу. Косилка приводится в действие эксцентриковым валом мотоблока, прикрепленным к валу отбора мощности (ВОМ), который преобразует вращательное движение в возвратно-поступательное движение верхней части сегмента косилки относительно стола, в результате чего зубья сегмента косилка движется как бы относительно друг друга (что-то вроде ножниц). ), а между костями косит стебли травы. Это самый большой простая конструкция самодельной косилки для мотоблока, так как состоит из минимума компонентов, что также значительно упрощает регулировку и регулировку ножей. В устройстве косилки сегментного пальца ножи приводятся в движение пальцем, что значительно усложняет всю конструкцию и возможность регулировки ножей сегментной косилки. Сегмент привода косилки можно упростить, если верхний режущий сегмент нагружен пружиной, тогда достаточно будет установить толкатель на ведущий шкив, который при каждом обороте приводного вала будет перемещать режущий сегмент, установленный в направляющие косилки в крайнее положение, и пружина вернет его в исходное положение
READ Когда Лучше Косить Траву Триммером
Механизмы передач
Кинематическая схема механизмов передач изображена на рисунке 10.
Привод рабочих органов косилки осуществляется от ВОМ трактора через карданную передачу к валу ведущего шкива, далее через клиноременную передачу и зубчатую передачу редуктора через шестерни бруса режущего ротационного к роторам режущим.
Рисунок 10 – Схема кинематическая косилки ротационной навесной КРН-2,1М2С

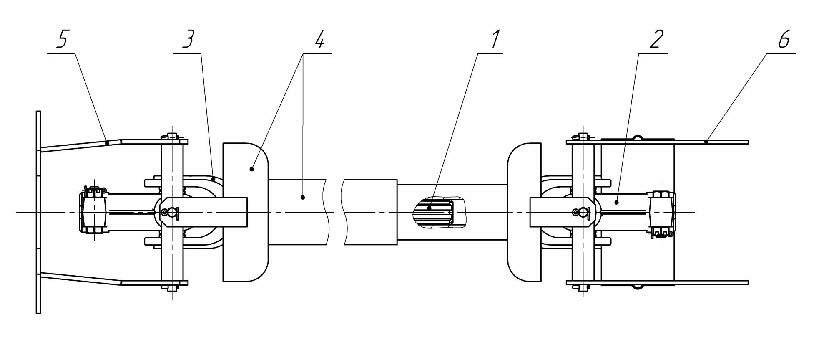

Карданная передача состоит из шлицевого телескопического вала 1 (см. рисунок 11) и двух шарниров 2 и 3, закрытых телескопическим кожухом 4.
Рисунок 11 – Передача карданная:
1 – вал шлицевой; 2,3 – шарнир; 4 – кожух; 5 – кронштейн передний; 6 – кронштейн задний

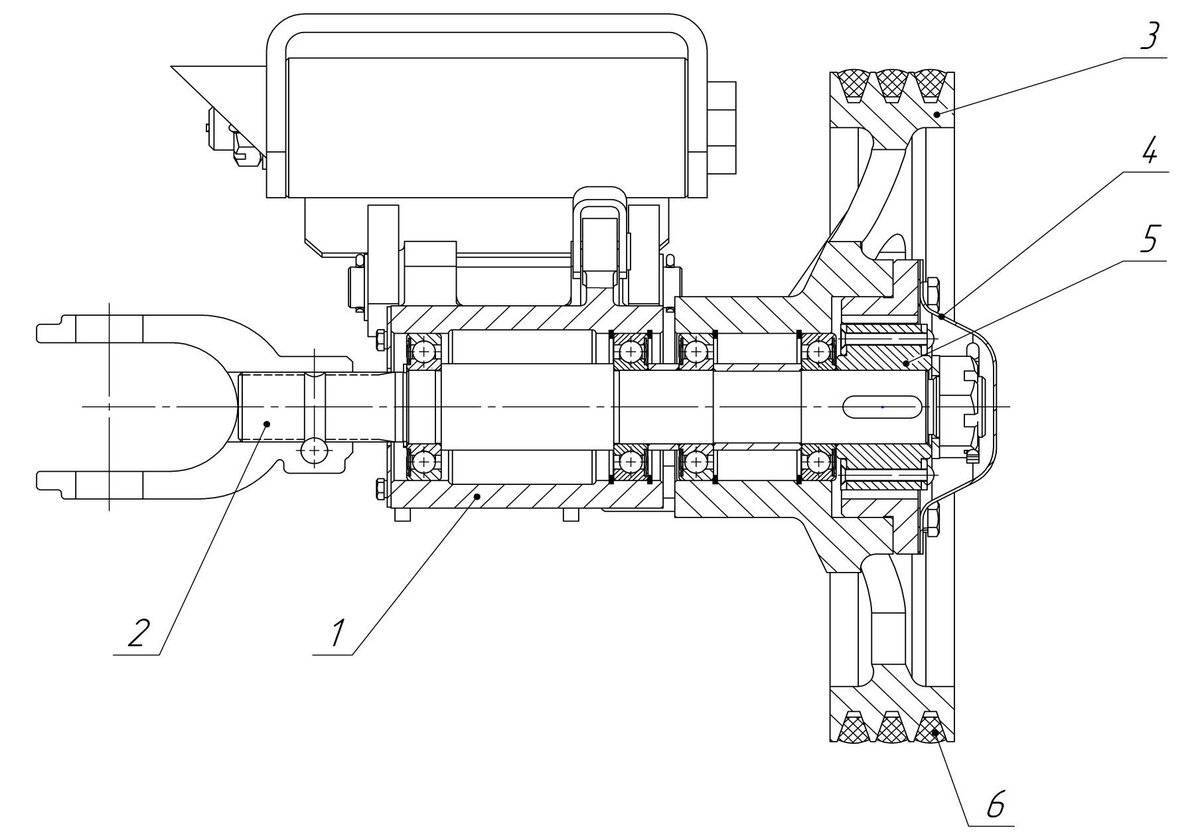

Клиноременная передача состоит из ведущего шкива 3 (см. рисунок 12), клиновых ремней 6, ведомого шкива 12 (см. рисунок 13).
Рисунок 12 – Клиноременная передача:
1 – корпус подшипников; 2 – вал шлицевой; 3 – шкив ведущий; 4 – крышка; 5 – муфта обгонная; 6 – клиновой ремень.
На валу ведущего шкива клиноременной передачи смонтирована обгонная муфта 5 (см. рисунок 12), предназначенная для обеспечения холостого вращения роторов в момент выключения вала отбора мощности трактора.
Рисунок 13 – Редуктор:
1 – корпус редуктора; 2 – прокладка; 3 – кольцо; 4 – крышка; 5 – шестерня коническая; 6 – шайба; 7 – гайка; 8 – шплинт; 9 – крышка; 10 – колесо зубчатое коническое; 11 – вал горизонтальный; 12 – шкив; 13 – крышка;14 – шарикоподшипник; 15 – крышка; 16 – прокладка регулировочная; 17 – кольцо; 18 – шестерня распределительная; 19 – вал вертикальный шлицевой.
Натяжение клиновых ремней осуществляется с помощью натяжного устройства (см. рисунок 14).
Рисунок 14 – Натяжное устройство:
1 – болт натяжной; 2 – пружина; 3 – шайба; 4 – шлицевый вал привода клиноременной передачи; 5 – гайка; 6 – сухарик; 7 – ось; 8 – масленка; 9 – сухарь.
Технические характеристики
Технические характеристики роторной ротационной косилки КРН-2.1:
| Характеристики | Показатели | Ед. измерения |
| Тип устройства | навесное | |
| Тип тягового трактора | ЛТЗ-55, МТЗ-82, МТЗ-80 | |
| Тяговой класс | 0,9 или 1,4 | |
| Скорость вращения хвостикова ВОМ | 540 | об/мин |
| Захват | 2,1 | м |
| Высота среза (минимум) | 4 | см |
| Высота среза (установочная) | 6-8 | см |
| Число роторов | 4 | шт. |
| Производительность | 11700-29000 | м2/ч |
| Рабочая скорость (максимум) | 15 | км/час |
| Транспортная скорость (максимум) | 30 | км/ч |
| Колея | 1,4-1,5 | м |
| Просвет (минимум) | 0,28 | м |
| Вес (общий) | 0,535 | т |
| Высота (транспортная, с МТЗ-80) | 2,67 | м |
| Высота (рабочая) | 1,38 | м |
| Ширина (транспортная, с МТЗ-80) | 2,35 | м |
| Ширина (рабочая) | 2,09 | м |
| Длина (рабочая) | 3,55 | м |
| Длина (транспортная, с МТЗ-80) | 4,91 | м |
На видео роторная косилка КРН-2.1:
Щиток
Укладывание скошенной массы осуществляется с помощью щитка (см. рисунок 9). Основной деталью его является: щиток 5, закрепленный с помощью болта на кронштейне 1.
Щиток 5 установлен под углом к направлению движения агрегата. Скошенная масса, ударившись о щиток, меняет траекторию движения и укладывается на некотором расстоянии от не скошенной.
Пружина, удерживающая щиток в рабочем положении, дает ему возможность отклоняться назад в момент перегрузок и снова возвращаться в исходное положение.
Рисунок 9 – Щиток:
1 – кронштейн; 2 – шайба; 3 – болт натяжной; 4 – пружина; 5 – щиток.
Технологический процесс работы
Срезание стеблей осуществляется с помощью пластинчатых ножей, шарнирно закрепленных на попарно вращающихся навстречу друг другу роторах. Ножи срезают траву по принципу бесподпорного среза, подхватывают ее и выносят из зоны резания, перемещая над режущим брусом. Траектории движения ножей соседних роторов перекрываются, благодаря чему обеспечивается качественный покос (см. рисунок 3).
Щиток, меняя траекторию движения скошенной травы, укладывает ее в валок, освобождая место для прохождения колес трактора при последующем проезде.
Рисунок 3 – Схема работы косилки
Сравнение производителей
ВИРАКС (80-100 тыс):
- ВИРАКС ременная (у нас шестеренчатая). Ширина скоса 1,8 м. (у нас 2,1)
- Это как сравнивать ручную мясорубку и электрическую. Если вам нужен фарш 3 раза в год, то ручной хватит. А если надо в сложнейших условиях, в 3 смены и много, то долго такая косилка не выдержит.
- ВИРАКС при этом стоит около 80-100 тыс. Это огромное преимущество. Многие говорят, что лучше купить 3 Виракса, чем одну нашу. Пояснение, как в пункте 2. Три Виракса брать не надо – берите 1, так как она рассчитана на щадящую работу. По проверенным полям без камней, пеньков и кустов.
- Наша – это косилка другого класса. Без перечисленных ограничений.
Бобруйск КДН-210 (200 тыс):
Бобруйскую косилку часто хвалят, но…
У нее половинчатый режущий брус. Стоит один раз более-менее сильно стукнуться и брус поведет. В брусе появится щель, из нее начнет сочиться масло. Если это вовремя не заметить, то масло постепенно выльется, шестерни обсохнут, перегреются и их заклинит. Всё! Косилку на свалку.
Даже если вовремя заметить течь масла, то все равно это уже навсегда
Надо будет герметизировать и постоянно следить.
Также многие обращают внимание на тонкую сталь в бобруйской косилке.
Хвалят в этой косилке, что удобно выполнена возможность замены шестерен. Вроде это преимущество, но мы не понимаем для чего их менять.
Стриж и Белоне (Италия) – 300-340 тыс.
- Эти косилки можно назвать одинаковыми. Разница только в том, что в Стриже брус от Белоне, а редуктор отечественный.
- Обе косилки очень хорошие. Итальянская дороже. Служат хорошо. Гарантия 24 месяца. Но есть несколько минусов.
- Косилки весят всего 400 кг. Конечно, они позиционируют это, как облегченная версия и экономия на топливе, но наша косилка почти на 200 кг. тяжелее. Да, в этом есть минус, но плюсов значительно больше. Это уверенность в прочности и надежности. Лучше потратить на несколько литров больше солярки, чем переломить косилку.
- У них не совершенный механизм откидывания. После столкновения с препятствием срезается штифт. Для продолжения работы необходимо вставить новый штифт. У нас автоматическое защелкивание при движении задним ходом и выходить из трактора не надо.
- Большой недостаток в этих косилках связан с шестернями. Если косилка сталкивается с препятствием, то ротор, с которым прошло столкновение останавливается. Это происходит за счет того, что вал шестерни срезается в специальном ослабленном месте. Для восстановления работоспособности необходимо купить новый вал и выполнить замену.
Узнайте все преимущества, отзывы и стоимость доставки косилки по телефону (8362)42-14-38 – Светлана (на фото выше), 8(8362)68-39-06 (Павел) или на сайте mmz.bitrix24.site.
Также Вы можете заказать обратный звонок,
Критерии выбора
При выборе навесной роторной косилки следует определиться с тем, какие культуры предполагается скашивать, на какие трактора они будут устанавливаться и какой рельеф, и размер обрабатываемых площадей.
В том случае если предполагается скашивать толстостебельные жесткие культуры, то мощность оборудования должна быть больше чем у косилок, используемых для срезания мягких трав.
Для тракторов могут подходить самые различные модели роторных косилок, но оптимальнее использовать оборудование того же производителя, что и силовой агрегат, или рекомендованное для использования вместе с ним.
Также большое влияние на выбор косилки оказывает доступность в продаже запчастей к оборудованию и, конечно же, его цена.
Косилка КРН-2.1
Косилка КРН-2.1 Косилка роторного типа КРН-2.1 выпускается не одним, а несколькими производителями. Так, например, стоит отметить подмосковный в Люберцах, который производит оборудование из белорусских запчастей; Смоленское предприятие «Смоленскспецтех»; кировскую ПКФ «Ракита». Однако большей популярностью, в силу своей надежности и прочности, пользуется оборудование из Твери. Стоит сказать, что в настоящее время модель навесной косилки КРН-2.1 не выпускается в чистом виде. Обычно в конце наименования добавляется литера «А», означающая базовую модель, или «Б». Модель с литерой «Б» имеет слегка измененную конструкцию – использованы одинаковые по диаметру шкивы, вследствие чего повышается скорость ВОМ трактора до 1000 об./мин.
Назначение
Роторная косилка КРН 2.1 легко скашивает мелкий кустарник, удаляет сорняки, срезает большие массы высокой травы, очищает пастбищные земли. При этом незначительные уклоны поверхности и сложный рельеф не является препятствием для работы. Так же эффективно использование данной модели ротационной косилки на площадях где урожайность составляет более 15 т. с одного гектара. Оборудование в состоянии работать в любых климатических зонах и агрегатируется с силовыми агрегатами 0.9-1.4 тягового класса посредством навесной системы используемого трактора.
Преимущества и недостатки
Преимущества оборудования:
- ровный срез, получаемый благодаря быстро вращающимся острым пластинчатым ножам;
- благодаря ровной укладке возможно быстрое сметывание стогов и транспортировка скошенной травы;
- устройство защиты, при срабатывании которого ножи уклоняются от препятствия;
- все рабочие узлы и редуктор закрыты защитным кожухом;
- возможность скашивания травы на площадях со сложным рельефом и склонах дорог, а также в любую погоду;
- сравнительно низкая цена по сравнению с зарубежными аналогами.
Однако косилка ротационная навесная КРН-2.1 все же имеет и некоторые недостатки:
- производительность косилок роторного типа ниже чем у сегментных моделей;
- при работе на низких скоростях трава может наматываться на роторные гайки, на высоких скоростях такого не бывает;
- хотя косилки зарубежных производителей считаются более надежными и эффективными, однако, после использования КРН-2.1 трава отрастает гораздо быстрее.
Технические характеристики
| Ширина обработки | 2100 мм |
| Высота среза | 40-80 мм |
| Количество роторов | 4 шт. |
| Эффективность | до 2,6 га/ч |
| Рабочая скорость | 15 км/ч |
| Габариты (д/ш/в) | 3550х2090х1380 мм |
| Масса оборудования | 535 кг |
| Агрегатируемость | ЛТЗ-55, МТЗ-82, МТЗ-80 |
9 основных преимуществ косилки КРН-2,1М2С от АО “ММЗ”
- В отличие от обычных КРН, в нашей частота вращения роторов 3000 об/мин (в обычных 2000 об/мин). Такая частота вращения обеспечивается при частоте вращения ВОМ (вал отбора мощности) трактора 500 об/мин. В принципе не многие косилки могут похвастаться такой частотой вращения.
- При такой частоте вращения в работе появляется ряд преимуществ. Увеличивается рабочая скорость трактора до 20 км/ч и соответственно производительность до 4 га/час. Также трактор на такой скорости не мельчит траву и бережет её корневую систему.
- Увеличенная на 50% скорость вращения роторов накладывает и необходимость упрочнения всей механики косилки. Поэтому наши конструкторы проработали всю «внутрянку» и упрочнили её.
- Увеличены диаметры валов, шестерен, установлены усиленные подшипники, причем по 2 подшипника на каждый ротор, чтобы не расшатывались.
- Кроме того, все нагруженные элементы: зубья шестерен, шлицы валов, ножи, подвергаются термической обработке (закалке) и поверхностному упрочнению.
- Это касалось внутренних механизмов. Что касается внешней составляющей, то у нас проверенный временем цельносварной режущий брус. Толщина стали 5 мм. Сталь и другие материалы закупаются у проверенных поставщиков. Перед отправкой в работу материалы проверяются в лабораториях входного контроля. В процессе изготовления соответствие параметрам КД строго контролируется службой ОТК.
- Есть механизм откидывания при столкновении с препятствием.
- Наши косилки покупают даже на путевые машины, чтобы косить вдоль железных дорог. Понимаете, какая прочность заложена в изделие, если его ставят на путевую машину? Сначала заказчик использовал другую косилку. Она не выдержала даже нескольких дней. Потом купили одну нашу для пробы. В этом году заказали уже 12.
- ММЗ выпускает косилки ограниченными партиями. Те, кто ранее покупали наши косилки, больше даже не рассматривают другие варианты.
Узнайте все преимущества, отзывы и стоимость доставки косилки:
- по телефону 8(8362)42-14-38 – Светлана
- или на странице косилки
Как выбрать навесную косилку
Чтобы выбрать агрегат эффективный для работы в конкретных условиях, необходимо обратить внимание на следующие факторы:
- Состав травостоя. Чем жестче и толще стебли растений на участке, тем мощнее должна быть модель. Учитывайте вероятность появления мелких кустарников, а также изменение травы по сезонам. Стебли некоторых растений бывают мягкими весной и становятся очень жесткими, твердыми летом.
- Площадь и рельеф участка. Для больших полей со сложным рельефом лучше выбирать орудия с увеличенной массой и шириной охвата. Они помогут справиться с работой быстрее и одновременно выровняют мелкие кочки. Для покоса около дома, на приусадебном участке, можно выбрать легкое навесное оборудование в каталоге, которое можно переносить вручную.
- Цель покоса травы. Если планируется заготавливать кормовое сено, потребуется орудие, укладывающее сено в валики. Для первичного скашивания выбирают модели с мульчированием. Они измельчают срезанную траву.
- Вид техники. Для навесных орудий производители указывают рекомендованные марки минитракторов и мотоблоков.
- Выделенный бюджет. Качественная техника не может стоить дешево. Надежное оборудование известных производителей стоит дороже китайских аналогов, но служит значительно дольше.
Сегментная косилка для мотоблока — приложения
Газонокосилка на мотоблоке является одним из самых простых вариантов оборудования. Его конструкция состоит из рамы, на которой установлены 2 штанги. Между ними размещены режущие элементы. В процессе перевода непосредственно об использованном мотоблоке режущие элементы косилки начинают двигаться как ножницы, тем самым срезая траву. В этом случае один из сегментов постоянно движется влево и вправо, а другой неподвижен. Если трава попадает между пальцами газонокосилки, ее стебли обрезаются быстро и равномерно. Такая конструкция позволяет сегментной косилке успешно работать в районах с труднопроходимой местностью.
Все устройство удерживается на опорных колесах и может быть прикреплено к передней или задней части мотоблока. По краям конструкции расположены горки, предназначенные для регулировки высоты скашивания растительности.
Сегментная косилка не отличается скромными размерами, что не позволяет эффективно использовать ее в районах с большой территорией. Однако этот тип устройства успешно справляется с покосом сорняков на высоких и толстых стеблях, что позволяет использовать его для скашивания сухой травы. В связи с этим, сегментированное косящее оборудование для мотоблока пользуется большим спросом у фермеров, владеющих скотом.
READ Сборка Карбюратора Бензокосы
Основными преимуществами сегментной косилки являются простота использования, отсутствие необходимости частого ремонта, а также низкая стоимость. К недостаткам оборудования относится низкая производительность и низкая эффективность на участках с низкой травой.
Косилка КРН-2.1Б
Косилка КРН-2.1Б
Модификация роторной косилки КРН-2.1Б предназначена для скашивания высокоурожайных и полеглых трав на высоких скоростях с укладкой срезанной растительной массы в прокос. Данная модель оборудования может быть использована на уклонах до 100, в то время как модификация с литерой «Д» применяется на наклонной поверхности до 300, что позволяет выполнять скашивание травы на крутых дорожных откосах и дамбах. Косилка роторного типа КРН-2.1Б снабжена предохранительным устройством, позволяющим уберечь от повреждения режущие элементы при столкновении с препятствием. Рабочая часть косилки состоит из четырех роторов расположенных на раме и оснащенных восьми пластинчатыми ножами, закрепленных шарнирно. Пружины подвески позволяют довольно точно копировать рельеф участка и обеспечивают ровный срез растительности по всей ширине обработки. Косилка КРН-2.1Б агрегатируется с МТЗ-80/82, ЛТЗ-55.
Достоинства косилки КРН-2,1Б:
- цельносварной брус рабочего узла увеличивает герметичность;
- благодаря тому, что опоры роторов съемные — можно выполнять ремонт без разборки бруса;
- поддон предохраняет режущий узел от истирания о почву;
- возможность проведения покоса на участках с уклоном поверхности до 35˚.
Краткие характеристики
| Ширина обработки | 2100 мм |
| Производительность | до 2,5 га/ч |
| Количество роторов | 4 шт. |
| Скорость при кошении | до 15 км/ч |
| Минимальная высота среза | 40 мм |
| Габариты (д/ш/в) | 1750х3700х1500 мм |
| Вес оборудования | 580 кг |
Передняя косилка для мотоблока — конструктивные особенности
Данная навесная косилка для мотоблока используется в основном для работы с тяжелой техникой, оснащенной системой водяного охлаждения. Основными задачами фронтальной косилки для работы на пешеходном тракторе являются скашивание большого количества высоких и толстых сорняков, уборка кустов и уборка большого количества сена.
Некоторые модели фронтальной техники предварительно оснащены граблями, поэтому работа мотоблока с косилкой этого типа позволяет собирать скошенную траву на войлоке, тем самым упрощая процесс работы на площадке. В боковых частях передних косилок для мотоблоков имеются отдельные косилки, перемещение которых позволяет регулировать высоту скашивания травы. Большинство моделей крепежей этого типа оснащены специальными шкивами, которые заменяют стандартные элементы мотоблоков.
Возможные неисправности косилки и методы их устранения
Возможные неисправности косилки КРН-2,1А и методы их устранения изложены в таблице:
Неисправность, внешнее ее проявление | Методы устранения. Необходимые регулировки и испытания | Применяемый инструмент и принадлежности | Приме- |
1.При кошении наблюдается непрокашивание, возможно наматывание травы на стаканы под роторами вследствие недостаточного натяжения клиновых ремней. | Отрегулируйте натяжение ремней в соответствии с требованиями п.Регулирование клиноременной передачи, а в случае чрезмерной натяжки ремней замените их. | Ключ | S~24 |
2.При кошении наблюдается сдирание дерна, накапливание его спереди режущего бруса, также наматывание растительной массы на режущем аппарате. | Отрегулируйте давление режущего аппарата на почву в соответствии с требованиями п. Регулирование механизма уравновешивания режущего аппарата. | Ключ, динамометр | S~24 |
3.Возник резкий металлический стук вследствие того, что при наезде на инородное тело скашивающий нож отогнулся вниз и задевает за режущий брус. | Быстро выключите ВОМ трактора, остановите косилку и замените нож. | Ключ, бородок, пассатижи | S=22 |
4. Наблюдается течь смазки из картера режущего бруса, особенно при установке его в вертикальное положение из-за того что: | |||
а) ослаблено крепление днища бруса к панели. | Затяните болты | Ключ | S=17 |
5. Чрезмерный нагрев конического редуктора вследствие того, что: | |||
а) в полости редуктора имеется недостаточное количество смазки. | Проверьте уровень смазки через верхнюю крышку. Добавьте смазку. | Ключ | S=10 |
б) нарушена регулировка конического зацепа. | Отрегулируйте зацепление конической пары в соответствии с требованиями п.Регулирование конического зацепления редуктора режущего аппарата. | Ключ | S~17 |
6.Чрезмерный нагрев бруса режущего аппарата. Температура нагрева превышает температуру окружающей среды более чем на 40 | Термометр электрический полупроводниковый ЭТП-М | ||
а) недостаточное количество смазки в полости бруса | Добавьте смазку. | Отвертка | S=4,0 |
б) смазка в брусе не соответствует рекомендуемой “Техническим описанием и инструкцией по эксплуатации косилки”. | Пользуйтесь смазкой рекомендуемой “Техническим описанием и инструкцией по эксплуатации косилки” | Отвертка | S=4,0 |
7. Чрезмерный нагрев одного из роторов вследствие наматывания травы на стакан под ротором | Снимите ротор и очистите стакан | Ключ специальный с рукояткой. | |
8. При отключении ВОМ трактора роторы резко останавливаются, из-за того, что не срабатывает обгонная муфта. | Разберите муфту и, выяснив причину ее отказа, устраните дефект | Ключи Пассатижи | S~14 |
9.При столкновении косилки с препятствием тяговый предохранитель не срабатывает вследствие того, что пружина тягового предохранителя сильно затянута. | Отрегулируйте натяжение пружины в соответствии с требованиями п.Регулирование тягового предохранителя. | Ключ, динамометр | S~19 |
10. Установка режущего аппарата в положение дальнего транспорта затруднена из-за того, что отверстие в транспортной тяге не совпадает со штырем кронштейна. | Отрегулируйте длину наконечника тяги в соответствии с требованиями п.Регулирование транспортной | Ключ | S=30 |
