Как сделать ручной окучник для картофеля своими руками, приспособления

Советы и рекомендации относительно выбора аппарата

Многие ошибочно полагают, что цена является главным критерием при выборе ручного окучника. На самом деле это не так. Можно отдать несколько десятков тысяч за изделие, которым будет неудобно работать в определенном типе почвы.

Каким окучником для картофеля пользуетесь Вы?

РучнымНавесным

Поэтому, перед покупкой крайне важно обращать внимание на такие характеристики:

1. Количество операторов – единичные варианты удобны в управлении, но для более глубокого возделывания лучше подходят окучники по типу «тяни-толкай». Один человек полностью контролирует глубину погружения окучника, а второй исключительно тянет плуг.
2. Размеры возделываемого участка – если это 5-6 соток, то одному вполне можно справиться с работой. Обработку 30-50 соток рекомендовано осуществлять прицепным окучником, который устанавливается на мотоблок или мини-трактор.
3. Тип почвы – для мягких и рыхлых подходит дисковый окучник, тогда, как для более плотных понадобится плужок.

Всегда обращайте внимание на толщину метала и его качество. Хлипкие конструкции при чрезмерном надавливании могут проседать и деформироваться, что вызовет затруднения в работе

Всегда производите рыхление почвы после обильного орошения. На высушенной земле работать сложнее, особенно при использовании ручного окучника.

Какие бывают виды окучников

В зависимости от конструктивных особенностей насадки для окучивания подразделяют на несколько типов.

Листерный

Внешне напоминает крылья бабочки. Отличается фиксированной шириной захвата. За счет острых концов опускается на выставленную глубину.

Преимущества механизма:

• простота конструкции;
• малая энергоемкость;
• небольшой вес — не требует мощных агрегатов;
• цена ниже по сравнению с другими типами окучников.

Сажать картофель важно ровно, строго соблюдая одинаковую ширину междурядий. Устройство плохо справляется с работой на влажной и тяжелой земле

Сдвоенный

Это двухрядный или распашной механизм для нарезания ровных параллельных борозд на больших площадях и их окучивания. Высота гряды меняется от 10 до 20 см и ограничена подъемом редуктора относительно уровня почвы.

Достоинства агрегата:

• универсальность применения;
• легкость построения ровных борозд на обширных площадях;
• регулируемое расстояние между лемехами;
• возможность делать гряды одновременно с двух сторон посадки.

Насадка требует регулярной очистки и обработки антикоррозийным составом. Аппарат предназначен для легких, предварительно подготовленных почв.

Голландский

Конструкция окучивателя картофеля позволяет лопастям вращаться в горизонтальной и вертикальной плоскостях. Нижний обрез крыльев напоминает гребень.

Достоинства механизма:

• повышение качества работы;
• использование маломощных мотоблоков;
• экономичность (у устройства низкая цена).

Насадка функционирует в тандеме с машиной весом от 30 кг, рекомендована к применению на любых типах почвы.

Плугообразный

Это механизм обтекаемой формы. Его преимущества:

• небольшая интенсивность выворачивания грунта;
• сохранение влаги в земле за счет меньшей аэрации;
• простота регулирования угла наклона;
• обработка большой территории.

Используя эту модель, земледельцы сокращают время и силы, которые затрачиваются на обработку. Плугообразную насадку лучше применять с мощным мотоблоком.

Дисковый

Рабочие элементы окучника — круги, которые проникают в почву на отрегулированную глубину.

Механизм популярен по следующим причинам:

• высокая надежность и долговечность;
• легкость эксплуатации;
• совместимость со всеми типами культиваторов и повышение их мощности;
• удобство приваливания корнеплодов.

В основном насадку применяют для обработки посадок картофеля.

Пропеллерный

Механизмы этого типа называют еще активными, или роторными, они схожи с лопастями вентилятора. Принцип работы задействует 2 силы вращения и поступательное движение.

Положительные стороны агрегата:

• насадка не только окучивает растения, но и перебрасывает землю с места на место;
• устройство эффективно борется с сорняками;
• грядки обваливаются взрыхленным грунтом — улучшается рост насаждений.

Модель совместима не со всеми видами культиваторов. Пользуются пропеллерной насадкой только на мотоблоках с двумя передними передачами.

Окучиватель для картофеля своими руками

Те, кто имеют финансовые возможности, покупают готовые модели окучников, другие – мастерят агрегаты собственными руками. Кстати, даже самые совершенные готовые устройства требуют подгонки под тип почвы, привыкания, так что не все так просто. Недаром опытные дачники, которые умеют работать с различными инструментами, предпочитают изготавливать свои модели окучивателей.

Для того, чтобы собрать дисковый агрегат, потребуется набор специальных инструментов:

• болгарка;
• тиски;
• дрель со сверлами;
• газовые резак и горелка;
• сварка.

Хорошо, если имеется трубогиб, хотя это не обязательно.

Рабочий элемент такого агрегата – диски, которые должны иметь заостренные кромки. Диаметр выбирается в диапазоне от 37 до 70 см, форма дисков должна быть слегка вогнутой. Самый хороший вариант – заказать изготовление дисков из прочной нержавеющей стали на производстве. Там же им придадут и нужную форму.

Если такой возможности нет, используют подручные материалы: диски от сеялки, крыши от бачков или кастрюль, дно от нагревательных емкостей бойлеров, диски пил, имеющих подходящий диаметр.

При сборке окучника с постоянной шириной между дисками, для их крепления используют сваренные втулки. Чтобы рабочие элементы вращались, во втулки вставляют оси. В этом случае придется междурядья делать такой ширины, какая предусмотрена в агрегате.

При монтаже ступиц с шарикоподшипниками и специальными кулачковыми механизмами, обеспечивается свободное вращение дисков. Такие устройства отличаются не только простотой, но и легкостью в работе. Иногда на оси устанавливают специальные скребки, которые убирают с дисков налипшую почву.

Можно сделать и регулируемое расстояние между дисками, для чего придется сделать несколько отверстий на основной балке конструкции. Выбирают определенный шаг (обычно это 5 см), чтобы затем устанавливать диски соответственно ширине междурядий. Это ручной окучиватель дискового типа, с которым лучше всего работать вдвоем.

Передняя и задняя тяга изготавливаются из трубок, вилки каждой имеют одинаковую ширину, а вот размеры – различные. У передней тяги длина ручек вилки должна быть удобной для взрослого человека (обычно – 55-60 см). Иногда передняя тяга оснащается прочным ремнем, который накидывается на плечи человека, разгружая нагрузку рук.

Для того чтобы самодельный агрегат с дисками установить на мотоблок, придется добавлять к конструкции еще и специальный узел сцепления. Детали изготавливают из прочной высокоуглеродистой стали, обеспечивающей надежность конструкции.

ВАЖНО! Для того, чтобы регулировать угол поворота рабочих элементов – дисков, на окучиватель ставят два талрепа.

При сборке необходимо, чтобы все элементы модели были строго симметричны друг другу, все узлы надежно закреплены. Иначе, при работе на мотоблоке агрегат не выдержит прямое движение, его будет постоянно уводить в сторону, заваливать.

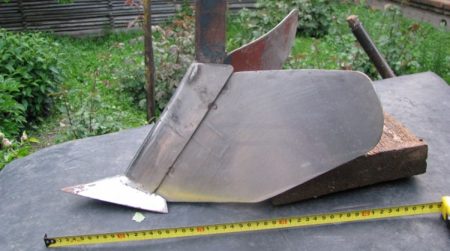

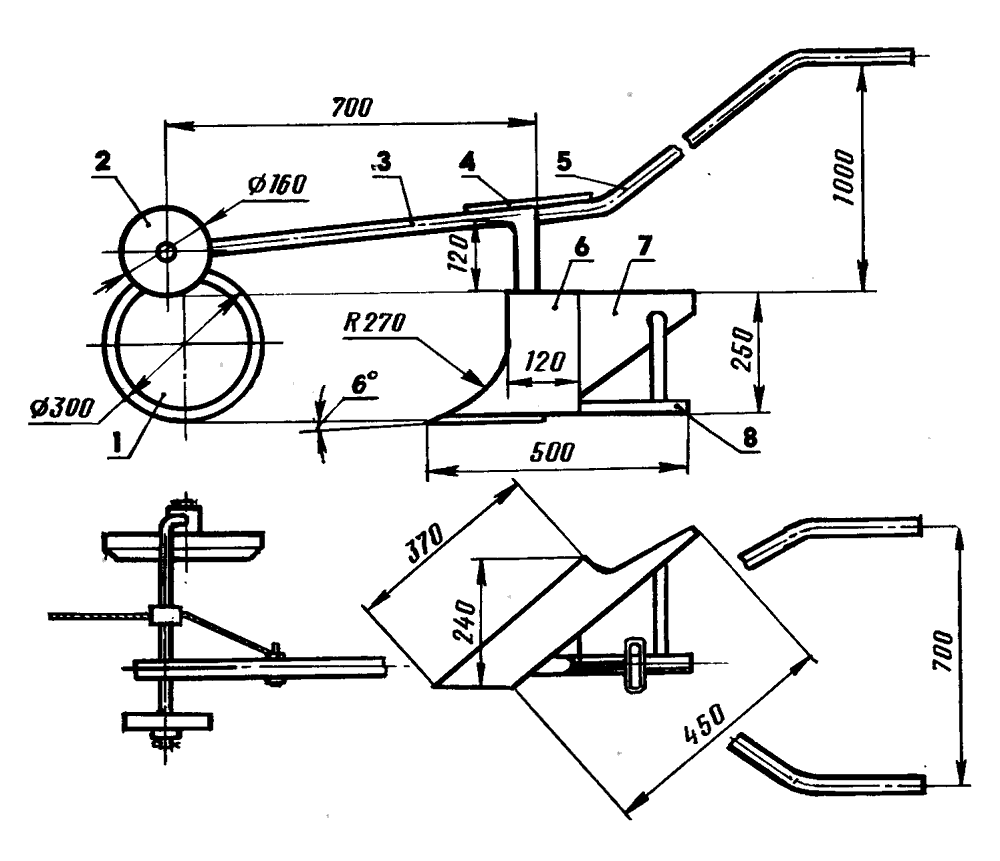

Как сделать окучиватель своими руками

Как сделать окучиватель для картофеля своими руками? Для этого нам нужно наличие таких инструментов:

• трубы полой водопроводной: длина — 10 см., диаметром в 1 дюйм.;
• еще одной такой же трубы, но с диаметром 3/4 дюйма;
• листовой стали 1-2 мм.;
• талрепа или стальной пластины;
• трубогиба или газовой горелки;
• сварочного инструмента;
• болгарки.

Это примерный список инструментов, в зависимости от того, какой именно тип окучивателя вы захотите сделать, он может изменяться.

Регулировать прибор можно будет несколькими способами:

1. По высоте. За счет телескопического механизма в центре. В трубу центральной стойки будет монтироваться труба меньше, которая и выполнит роль задней тяги. Такая конструкция очень комфортна в использовании, ведь может адаптироваться под любой рост человека.
2. Изменяем угол атаки наклоном центральной стойки касательно земли. Такую возможность мы получим, если изменить угол между передней тягой и вертикальной стойкой. Если в вашей конструкции нет талрепа, то изменять угол можно будет с помощью изменения положения пластины.

Самодельный окучиватель картофеля ручной начинаем делать с вертикальных стоек

Берем трубу на 10 см. и отмеряем от конца примерно 4 см. На этом расстоянии нам следует сделать небольшой изгиб. Приблизительно — 15 градусов. Комфортнее и проще всего сделать это с помощью трубогиба — инструмента, специально для этого предназначенного. Конечно, такой прибор найдется не у каждого, поэтому расскажем вам о более доступном способе выполнить этот этап.

Набиваем плотно трубу песком или землей — что есть в свободном доступе. Вставляем заглушки, чтобы вся смесь не высыпалась. С помощью паяльной лампы или любого другого нагревательного элемента делаем нужный нам изгиб. За счет того, что внутри трубы будет смесь песка или земли, она не прогнется и сохранит свои идеальные параметры.

Переходим к изготовлению тяги

В самодельный ручной окучник для картофеля встраивается задняя тяга. Она обладает формой буквы «Пе». В нашей конструкции она будет таких размеров: 5 см. в ширину и 2 см. в длину

Обратите внимание, что если вы изменяете это значение для одного механизма, то должны сделать то же самое и для других

В центр вилки прикрепляем трубу длиной 3 см., вертикально. Его потом вставим в вертикальную тягу.

Нам теперь нужно изогнуть трубу с диаметром 3/4. Сделать это можно способом, уже рассмотренным выше. Если у вас есть и другие варианты, то можете использовать их. В этом случае главное — один результат.

Позаботимся о возможности изменять высоту. Делаем отверстие сверху и в вертикальной части механизма. И теперь, изменяя болт, мы сможем настраивать высоту. Так, человеку с любым ростом будет комфортно работать с инструментом.

Мы сделали заднюю тягу, теперь нужно перейти к изготовлению передней. Делается она в виде вилки, что и задняя тяга, отличается лишь размерами. Ручки должны быть такой длины, чтобы человек смог комфортно стать между ручками.

Для удобства использования добавим еще эластичный ремень, который можно будет надевать на плечи и грудь. Такая конструкция снизит нагрузку на руки и сохранит силы того,работающего с инструментом.

Размеры: ручки — 6 см., вертикальной части — 7 см. На вертикальной части вилки в её конце нужно сделать отверстие, с помощью которого ее можно закрепить к стойке.

Переходим к регулировке угла атаки. Лучший вариант — это талреп.

Отсчитываем от низа вертикальной стойки 3 см. и монтируем в этом место уголок 25х25 см. Отсчитываем от положения вилки 0,3 см. и тут делаем то же самое. И повторяем процедуру к вертикальной стойке над нашим первым уголком.

Последний этап — нож для подрезки

Именно этот механизм берет всю нагрузку и снижает сопротивление в почве во время работы.

Для ножа выбирайте углеродистую сталь. Нужно вырезать стрелы и заточить их под углом 45 градусов. Такие параметры позволяют нашему механизму оставаться острым и в полной мере справляться со своими задачами.

Теперь нужно заняться приваркой ножа к нижнему торцу вертикальной стойки. Наш ручной окучник для картофеля своими руками теперь готов!

https://youtube.com/watch?v=1WnBUHf8Ds0

Как выполнить окучник для картофеля собственными руками

Как выполнить окучник для картофеля собственными руками, можно догадаться, прочитав нашу публикацию. Сделать это очень легко для хозяина, у которого есть инструмент который понадобится, лишний устаревший велосипед, секция культиватора и, разумеется, желание.

Инструменты и материалы

Для производства ручного окучивателя картофеля собственными руками необходима, в первую очередь, культиваторная часть. Тут применять можно готовую секцию обыкновенного тракторного культиватора, можно сварить культиватор, установив лопасти под необходимым углом. Понадобится рама старого советского велосипеда с одним колесом (26-28 дюймов).

С колеса лучше снять резину, оставив обод «голым». Металл лучше врезается в землю, благодаря этому готовым агрегатом легче управлять. На раме должен быть руль.

Естественно, потребуются как велосипедные ключи, так и гаечные.

Производственный процесс

Производственный процесс будет состоять из нескольких стадий.

Начальный этап — предварительный.

В первую очередь, подготовим раму велосипеда. Снимаем с неё заднее колесо, педали, седло и руль. С переднего колеса снимаем шину и камеру, оставляя только обод. Подготовим секцию тракторного культиватора к креплению на место заднего колеса. Для этого необходимо крепление прикрепить к части, если «родное» не подходит.

Если нет части культиватора, необходимо приготовить металл, чтобы сварить его самому.

Второй этап — изготовление агрегата.

Крепление для заднего колеса нужно срезать, оставляя только «треугольник» рамы. На обрезанное место для заднего колеса, вплотную к креплению педалей, привинчиваем секцию тракторного культиватора. Туго затягиваем гайки соответствующим рожковым ключом (очень часто их требуется два: один для поддержки болта, второй — для завинчивания гайки).

Вынос этой части нужно настроить, чтобы комфортно было идти на расстоянии от окучника. На место, где стояло седло, устанавливаем руль. Туго затягиваем велосипедным ключом. Высоту регулируем под собственный рост.

Также, обязательно необходимо очень туго натянуть или плотно заварить переднюю вилку, чтобы она стояла «мёртво» и не поворачивалась. Если готовой культиваторной части нет, то её необходимо сварить. Тут расчёт особенный. Необходимо, чтобы ширина окучника была на 2/3 ширины ряда. Угол сваренных лопастей должен быть неострым, чтобы отлично захватывал землю (приблизительно 80-90°).

Особенности

Окучивание сельскохозяйственных культур позволяет успешнее сохранять плодородие почвы, повышает урожайность и декоративные качества растений, снижает расходы на пестициды и полив. Получить хороший урожай ряда культур, особенно картофеля, без окучивания невозможно. Особенно эффективно окучивание в личных подсобных хозяйствах и товарных небольшого размера, почва в которых как правило истощена, а используется интенсивно.

Мы живем в постиндустриальном обществе (потребительском, неолиберальном, толерантном – это все одна вода на киселе), один из основных принципов организации которого – чем нужнее вещь, тем большая на ее цену дается неоправданная «накрутка».

Базовое изделие предлагается по сниженной цене, но уж на принадлежности к нему, без которых «база» просто дорогая игрушка, «наворот» кладется от души. К примеру, плуг часто идет в комплекте с мотоблоком, но не весьма стойкий; так что и к этой теме вскорости придется обратиться. Но вот второе по нужности навесное орудие – окучник – нужно уже покупать отдельно, и явно непропорционально дорого себестоимости изделия.

Плюсы и минусы устройств

Эти устройства отличаются друг от друга тем, что обработка земли происходит по-разному, однако результат дают одинаковый – рыхление и окучивание. Дисковая конструкция сформировывает гребни при помощи круглых ножей, плужковая – за счет боковых отвалов.

У дискового окучника П-образная форма. К раме крепко присоединены круглые диски, но только они свободно должны вращаться. К тому же устройство создается таким образом, чтобы острые ножи могли раздвигаться, тем самым создавая большое или маленькое расстояние между двумя ножами. Величину нужно устанавливать в зависимости от размера грядки.

Главным недостатком в этих устройствах является их приспособленность к использованию на грядках с одной высотой. В связи с этим очень трудно качественно окучивать грядки с другим параметром. А окучник со множеством функций очень сложно собирать

Независимо от типа агрегата, появляется вероятность получения травмы при неосторожном использовании инструмента. Во время планировки огородного участка необходимо учесть работу с ручным приспособлением

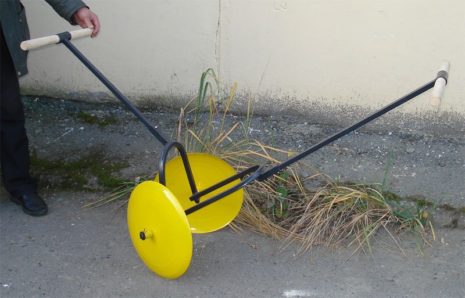

Изготовление ручного окучника дискового типа

Приступая к работе, сперва следует сделать чертёж окучника дискового типа, руководствуясь подробной схемой сборки и проставив точные размеры.

Для изготовления такого приспособления понадобятся следующие инструменты:

• газовый резак – для вырезания деталей из листового металла и стальных профилей;
• газосварочный пост – для соединения деталей сварными швами;
• газовая горелка – для нагревания участков металлических деталей перед тем, как изогнуть их;
• тиски и прочие слесарные инструменты;
• мощная дрель и набор твердосплавных свёрл по металлу;
• углошлифовальная машина (болгарка) – для зачистки сварных швов;
• трубогиб – желательно, но не обязательно.

Схема сборки ручного дискового окучника

Земля с ростками картофеля; 2. Диски – 2 шт.; 3. Механизм кулачкового типа – 2 шт.; 4. Кронштейн – 2 шт.; 5. Стойка – 2 шт.; 6. Скребок – 2 шт.; 7. Мостовая балка – 1 шт.; 8. Болт стопорный – 2 шт.; 9. Рукоятка-грядиль – 1 шт.

Мостовая балка выполнена из трубы диаметром 32 мм с толщиной стенки не менее 2,5 мм.

Стойка (поз. 5 рис.5)

Втулка – 2 шт. Толстостенная стальная труба диаметром 45 мм (45х6,5);

Перемычка – 1 шт. Труба стальная диаметром 32 мм (32х2,5):

Гайка М10 – 2 шт.

Рукоятка-грядиль (поз.9 рис. 5)

Втулка – 1 шт. (стальная труба 45×6,5, длиной 120 мм);

Гайка Ml0 – 2шт.;

Связь – 2 шт. (стальная труба 21×2,5, длиной 1400 мм);

Укосина – 1 шт.(стальная труба 21×2,5, длиной 700 мм);

Поперечина – 1 шт. (стальная труба 21×2,5);

Рукоятка – 1 шт. (стальная труба 21×2,5 длиной 450 мм).

Схема регулировки ширины захвата дискового окучника

Вид а – развал; вид б – схождение

Описание процесса сборки

Основной элемент конструкции – соединённые между собой два металлических диска вогнутой формы диаметром от 370 до 700 мм с заострёнными кромками. Они должны быть из стального листа толщиной не менее 2 мм. Умельцы по-разному решают эту задачу, кто-то даже приспосабливает крышки от вышедших из строя больших кастрюль. Другие срезают дно и верхнюю часть от нагревательного бачка старого бойлера, можно снять диски с сеялки, отслужившей свой срок. Допустимо использовать старые пильные диски большого диаметра. Но лучше всего, конечно, изготовить диски из нержавеющей стали и придать им нужную форму на производстве.

Простейший вариант – скрепить диски с помощью сваренных между собой втулок (двух отрезков трубы диаметром 25 мм и длиной 50–80 мм). В этом случае расстояния между нижними точками и углы наклона дисков всегда остаются неизменными. Диски вращаются за счёт скольжения осей во втулках, набитых смазкой (для осей подбирают болты подходящего диаметра и длины). При подобной конструкции ширину междурядий придётся делать равной этому расстоянию.

Если к дискам приварить ступицы, в каждой из которых будет установлено по два подшипника скольжения (подойдет 203, шариковый однорядный), а оси дисков совместить со стойками с помощью самодельных кулачковых механизмов, то диски смогут свободно вращаться, что значительно облегчит работу. Стальной скребок, установленный на оси с вогнутой стороны каждого диска, будет очищать его во время работы от налипшей земли.

На мостовой балке высверливают несколько сквозных отверстий с шагом 50 мм, чтобы регулировать расстояние между дисками под размер междурядий. С таким механизмом можно работать и в одиночку, но легче и удобнее – вдвоём. Желательно сделать переднюю и заднюю тяги. Тогда толкать устройство сзади будет один человек, а направлять и тянуть вперёд – напарник.

На рис. 6, 7, 8 соответственно показано, как устроены вертикальные стойки и как выглядит рукоятка-грядиль. На рис. 8 – крепление дисков и способы их регулировки.

Установка самодельного окучника на мотоблок

Окучник, устанавливаемый на мотоблок, необходимо оснастить узлом сцепления с агрегатом. Его нужно изготовить, учитывая присоединительные размеры ответной детали, и предусмотреть штыри, которые будут прочно соединять навесное оборудование с агрегатом. Все детали узла сцепления должны быть выполнены из листа высокоуглеродистой стали толщиной не менее 5-7 мм. В качестве штырей можно использовать болты подходящего диаметра и длины.

Схема дискового окучника, предназначенного для установки на механический или электрический культиватор

Для того чтобы была возможность регулировки угла поворота дисков, на балку устанавливают два талрепа (см. рис. 10). Для изменения расстояния между дисками в балке просверливают ряд отверстий для болтовых соединений. Конструкция должна быть полностью симметрична, иначе во время работы будет сложно выдерживать движение по прямой, окучник начнёт уходить в сторону.

На рис. 10 показано расположение талрепов и специальных болтов (Б и С), с помощью которых производят регулировку положения дисков.

Выбор

Правильно осуществленный выбор поможет в максимальной механизации сельскохозяйственного труда. Для меньших затрат сил на посадку картофеля нарезать борозды будет проще с регулируемыми крыльями. Чтобы окучить растения, лучше выбрать дисковый вариант. Чтобы быстрее справиться с работами, а не тянуть инструмент по каждому ряду, нужно рассматривать двухрядную классификацию окучников. При достаточной мощности мотоблока можно выбрать и четырехрядное оборудование.

Чтобы правильно выбрать окучник, нужно сопоставить еще и такие факторы, как:

• тип почвы;
• вид мотоблока;
• габариты участка;
• возможная к трате сумма.

Например, если планируется обрабатывать тяжелые почвы, важным параметром будет качество стали. Однако культиватор с малой мощностью вряд ли потянет тяжелый инструмент. Если денежных средств для покупки качественного инструмента недостаточно, а обрабатывать нужно тяжелые почвы, можно обратиться за помощью к умельцам или изготовить нужные детали самостоятельно. Для самоделки пригодятся характеристики некоторых популярных моделей.

Например, двухрядный окучник имеет следующие параметры:

• размеры – 450х130х45 мм;
• ширина захвата – 300 мм;
• вес – 4,4 кг.

Окучник дисковый с регулируемой шириной, высотой и глубиной имеет следующие максимальные параметры:

• ширина – 70 см;
• высота – 62 см;
• диаметр дисков – 37 см;
• глубина обработки – 30 см.

Достоинства и недостатки окучников

Использование механизмов всегда позволяет повысить производительность труда на фермерских и дачных участках.

Преимущества:

• уменьшает трудовые затраты и повышает эффективность работы фермера;
• может быть многофункциональным инструментом, который дополнительно может использоваться для рыхления почвы, посадки картошки, а также во время сбора урожая;
• картофелеокучник можно свободно купить в магазине или сделать его самостоятельно.

Недостатки:

• чтобы использовать приспособление, необходимо его приобрести, а, значит, потребуются материальные затраты на покупку и дальнейшее обслуживание;
• при работе с устройством необходимо соблюдать правила техники безопасности.

Полезные советы для правильного окучивания:

• Процедуру необходимо делать в определенное время. Идеально — 2 раза за 1 сезон. Первый раз, когда картофель вырастет примерно на 10 см. Второй — уже где-то на 20 см. Цветки при этом не должны быть раскрыты.
• Отдавайте предпочтение пасмурной погоды. Если это редкое явление в вашем регионе, то выбирайте раннее утро и поздний вечер. Идеально — после дождя или полива.
• Забудьте про грабли и тяпку. Доверьтесь современному инструменту — окучиватель картофеля.

Читать также: Как связать рыболовную сеть своими руками

Итак, без такой процедуры не видать вам хорошего результата. А без правильного приспособления не сделать вам ее максимально легкой и эффективной.

Изготовление самодельного окучника

Подобный агрегат сможет сделать самостоятельно тот человек, который имеет опыт обращения с такими устройствами. При выборе окучника следует учесть особенность почвы, на которой его будете использовать. Для сборки конструкции требуется взять:

• полный набор ключей;
• болгарку;
• дрель;
• аппарат для сварки.

Также понадобятся железные листы и стальные трубы. Для фиксации воспользуйтесь гайками и болтами.

Сначала следует вырезать из железа два диска размером примерно 440 мм. Они должны быть толщиной около 2 мм. Края необходимо заточить под углом 45°. В самом центре устанавливается ступица.

Из стальных труб вырезаются кронштейны. Затем все части окучника скрепляются при помощи процедуры сварки, а также для этого применяются болты. Чтобы изделие не подвергалось коррозии, его нужно окрасить. Дисковые ступицы следует надежно закрепить.

А Вы пробовали сделать ручной окучник своими руками?

Оригинал статьии многие другие материалы, вы можете найти на нашемсайте.

Читать также:

Инструкция

Начать хотелось бы с рассмотрения процесса изготовления дискового окучника, потому что данный тип устройства является наиболее востребованным на сегодняшний день.

Кроме того, использование данного вида окучника позволяет синхронизировать его с возможностями вашего мотоблока, т.е. регулировать мощность и скорость движения.

Устанавливая разные по диаметру размеры дисков, можно производить окучивание кустов картофеля различной длины.

Дисковый окучник

Многие задаются вопросом – как сделать окучник для мотоблока своими руками? В домашних условиях это вполне реально, если следовать определенным рекомендациям. Итак, опишем процесс изготовления поэтапно (для примера возьмем дисковый окучник для мотоблока Нева):

• Для изготовления нам понадобятся резаки от старой сеялки, либо листы металла толщиной 2 мм. Крепятся они при помощи подшипников с сальниками.
• Поставить их нужно под углом друг к другу. Расстояние между нижними частями дисков должно соответствовать ширине колеи мотоблока. Соединяются они сварочным методом, либо при помощи обычных болтов.
• Здесь нужно выполнять строгую рекомендацию – диски должны быть симметричны друг к другу. В противном случае, мотоблок с окучником будет заносить в сторону, что существенно усложнит весь процесс работы.
• Кроме самих дисков, в конструкцию окучника входят винтовые талрепы, поводок Т-образного типа и стойки. Талрепы, в данном случае, выполняют регулировочную функцию поворота дисков вдоль вертикальной оси.
• Окучник для мотоблока своими руками, чертежи и фото которого вы видите внизу, должен быть сделан в строгом соответствии с размерами. Импровизация конечно быть, но при первом опыте сборки лучше всего воспользоваться чужими наработками.
• В зависимости от возможностей, можно сделать фиксированную и регулировочную ширину захвата. Второй метод более удобный, ведь можно менять междисковое расстояние путем простой перестановки стоек.
• Для агрегации окучника с мотоблоком нужно воспользоваться кронштейном сцепки, на котором отсутствует грядиль. Поводок окучника крепится к сцепке при помощи стопора, соединяясь болтами и шайбами. Сам стопор вставляется внутрь квадратной трубы, после чего затягивается.

Таким же способ изготавливается и дисковый окучник для мотоблока Салют, ведь сама конструкция и способ соединения с мотоблоком полностью идентичны с Невой.

Активный окучник

Для изготовления такого окучника нам понадобится ровно такой же перечень материалов и инструментов, которые мы использовали при изготовлении дискового окучника:

• сварочный аппарат;
• листовое железо;
• болгарка;
• крепежные соединения.

Используя подобный инструментарий, можно изготовить активный окучник для мотоблока МТЗ, Пахарь, Чемпион, Карвер, Хускварна, Лифан. Принцип изготовления во многом схож с дисковым вариантом:

• Оси также нужно подогнать под параметры мотоблока, а сами детали привариваются при помощи сварочного аппарата.
• Как уже сообщалось ранее, такой вид окучника предъявляет определенные требования к мотоблоку. У него должно быть две передние передачи, а также ВОМ – вал отбора мощности. Многие продавцы мотоблоков, говоря о том, ч то у мотоблока две передачи, подразумевают одну заднюю и одну переднюю.
• Так что при покупке нужно уточнять этот момент.
• Целесообразным будет изготовление нескольких втулок с кронштейнами, а также дополнительных лопастей из металла.

Двухрядный окучник

Окучник двухрядный представляет собой тот же листерный вид окучника, но в двойном объеме. Рассмотрим весь процесс работы поэтапно:

• Для работы нам понадобится лист металла толщиной порядка 3 мм. Из данного материала необходимо сварить основание окучника.
• В качестве кронштейна можно использовать полосу из стали 4 мм. Полевая доска изготавливается из листа стали толщиной 5 мм.
• Стойка окучника берет на себя основную нагрузку при работе. Поэтому, нужно позаботиться о том, чтобы она была наиболее устойчивой и надежной, в сравнении с остальными деталями окучника.
• Крылья окучника можно изготавливать из листа стали толщиной 2 мм. Их нужно немного изогнуть, используя трубу нужного диаметра.

В принципе, на этом и заканчивается процесс изготовления двухрядного окучника. Можно еще сделать регулируемую систему крыльев окучника, которые крепятся к основанию по шарнирной технологии. В хвосте конструкции предусмотрены штанги, регулирующие угол наклона крыльев.

В остальном же принцип изготовления полностью идентичный, что и у фиксированного листерного варианта.

https://youtube.com/watch?v=fSGR4FlZuFY

Смотрите видео: Дисковый окучиватель для мотоблока

Чтобы сделать окучиватель для картофеля, вам необходимо выполнить следующие шаги:

1. Сначала два диска фиксируются под нужным углом с помощью сварки или штифтов (болтов). Отклонение дисков должно быть наружу. При таком варианте крепления промежуток между дисками не регулируется.
2. Для изготовления дисков с регулируемым расстоянием для оптимизации работ на балке крепления сверлят отверстия, закрепляя в них натяжные цепи, идущие от внешних краев дисков.
3. Далее конструируются либо рукояти для управления человеком, либо держатели на сельхозтехнику. Для ручного управления лучше сделать сразу управление на двоих.

Если окучиватель собирается для управления одним человеком, то он утяжеляется сверху и на него устанавливается клин «предплужник», для того, чтоб при тяге на себя рулить. Для работы пригодятся различные крепления, кулачковый механизм, кронштейны, другие детали.

Приведенные чертежи и модели окучивателя для картофеля условны, потому как каждый умелец будет собирать конструкцию целесообразно своим потребностям и удобству. При работе с ручным окучивателем для картофеля к нему надо приноровиться, рассчитать силу нажима, чтоб выворачивать пласт земли нужной высоты. Также следует учесть, что окучивание лучше проводить после осадков. Такой окучиватель можно использовать и для рытья борозд под посадку картофеля.

Полезное видео: Как сделать окучник дисковый ручной

Окучиватель дисковый ручной для картошки своими руками сможет сделать любой фермер, у которого есть необходимые инструменты и немного свободного времени. Простая техника, изготовленная из подручных материалов облегчит выращивание овощей на даче и поможет собрать хороший урожая с минимальными затратами.
