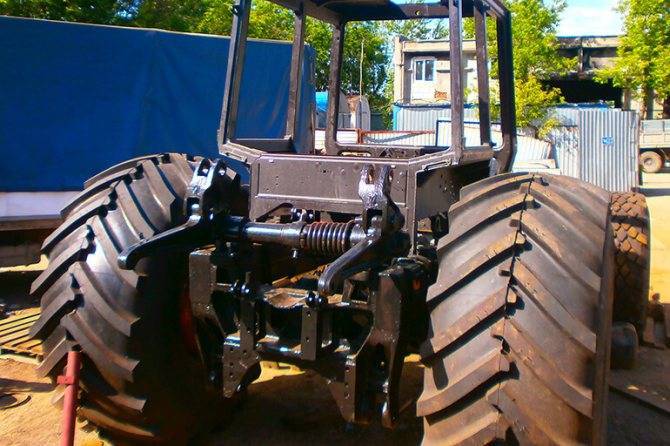

Самодельный трактор Бизон 4х4 с двигателем ЯМЗ-236: как сделать, чертежи, сборка, видео

Обслуживание дизельного двигателя

Как и в работе с любой техникой, самодельным тракторам «Бизон» требуется регулярное проведение технического обслуживания.

При проведении ежесменного ТО необходимо очистить мотор от грязи и налипаний пыли.

Провести осмотр и визуально выявить возможные утечки.

При запуске мотора обратить внимание на длительность и шумность. Проверить цвет выхлопных газов, как правило, они бесцветны

Проверить цвет выхлопных газов, как правило, они бесцветны.

Обязательно проверять уровень масла после работы и перед началом.

Поскольку трактора получаются абсолютно разными, то и жидкости для них используются разных марок.

Наиболее распространенными в использовании являются масла с классификацией SAE 10W-40 для мотора и 85W-90 GL-5 для трансмиссии.

Последующие ТО проводят через 60, 120, 240 и так далее часов использования трактора.

При подготовке трактора «Бизон» к зимнему периоду необходимо сделать следующее:

1. Выполнить все действия планового ТО.
2. Очистить от грязи крышку и фильтрующий элемент топливного бака.
3. Промыть топливный бак.
4. Залить зимнее топливо.
5. Закрепить утеплитель на мотор.
6. Залить в систему охлаждения антифриз.
7. Осуществляя прогрев дизеля при отрицательной температуре, необходимо при запуске заправить его горячей водой и маслом.

Силовой блок и трансмиссия для трактора из «Нивы»

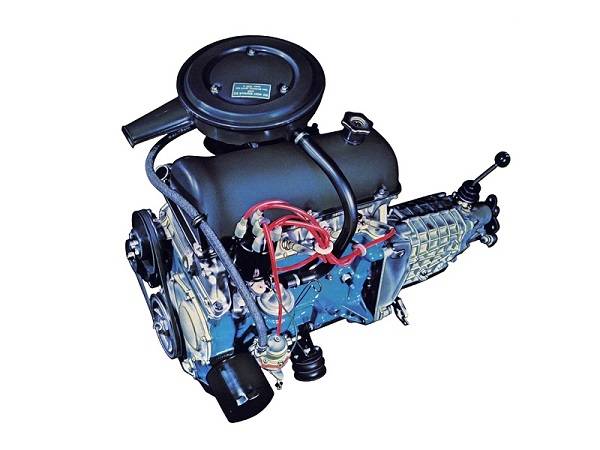

Основой будущей самоделки станет мотор, снятый со старого «ВАЗа».

Для этого его:

1. Демонтируем мотор с машины и ставим на подрамник. Делаем ему низкую посадку, так чтобы передний моста оказался между мотором и КПП;
2. Фиксируем стяжками;
3. Рассчитываем передаточное число, которое не должно превышать 2 тыс. об./мин для работы на 2й передаче – основной, использующейся для вспашки;
4. Для разделения крутящего момента между осями ограничиваемся раздаткой от «Нивы». Она нужна для того, чтобы: повысить проходимость трактора по проселочным дорогам; ведущие колеса подверглись большему качению; трактор двигался уверенно и стабильно независимо от режима и мощности.
5. Муфту сцепления и коробку передач берем также от «Нивы»;
6. Коленчатый вал связываем с ВОМом, который лучше приобрести в готовом виде;
7. Соединяем ступицу вторичного вала КПП с редуктором, который отдаст крутящий момент вперед. Обороты на заднюю полураму будут подаваться через шарниры переломки и карданный вал.

Колесная база и руль для трактора из «Нивы»

Для самодельного трактора подойдут 12-14 дюймовые колеса от старого автомобиля («Нива», «Ока»), которые снабжают шинами с грубым протекторным рисунком;
Рулевая колонка берется с «ВАЗа» и ставится на приваренную в передней полураме пластину

Важно правильно определить высоту рулевого колеса: его плавному перемещению не должны мешать колени тракториста;
Меняем червячную передачу, для чего делаем просвет в регулировочной гайке подшипника и в крышке масляного бачка;
Собрать полноценный гидравлический узел своими руками практически нереально. Поэтому его легче купить или взять от старого трактора;
Гидронасос и смазочный резервуар приспосабливаем рядом с двигателем, делая гидровыход спереди и сзади для многопозиционной установки навесного оборудования;
Ставим силовой цилиндр, который будет управлять адаптерами.

Инструкция

Оценив все преимущества, многие задаются вопросом – как сделать минитрактор 4х4? В принципе, данный способ сборки мало чем отличается от традиционных методов, кроме, разве что, строения рамной конструкции.

В основном, рама идет цельная, но в переломках предусмотрен вариант с ломающейся рамой, от чего и происходит само название.

Рама

Внешний вид конструкции может немного озадачить стороннего наблюдателя, но его кажущаяся неказистость не должна вводить в заблуждение. Дело в том, что внутри все расположено настолько пропорционально, если следовать в точности чертежам, что позволяет агрегату показывать достаточно неплохие рабочие показатели.

Кстати о чертежах. Это, наверно, один из наиважнейших этапов всей сборки, ведь от правильности оставления подробного рисунка и определения точных размеров, зависит успех всего конструирования.

Дело в том, что специфика самостоятельной сборки предполагает подгонку некоторых деталей под индивидуальные особенности рамы или силового агрегата. Это вполне объяснимо, ведь комплектующие берутся от совершенно разной техники, что и приводит к их размерному несовпадению.

Сама же подгонка осуществляется, в основном, на токарном станке, что само по себе и предполагает наличие подробного чертежа. Ведь куда проще делать определенные отверстия или стачивания, смотря на рисунок, чем держа всю эту абстракцию в голове.

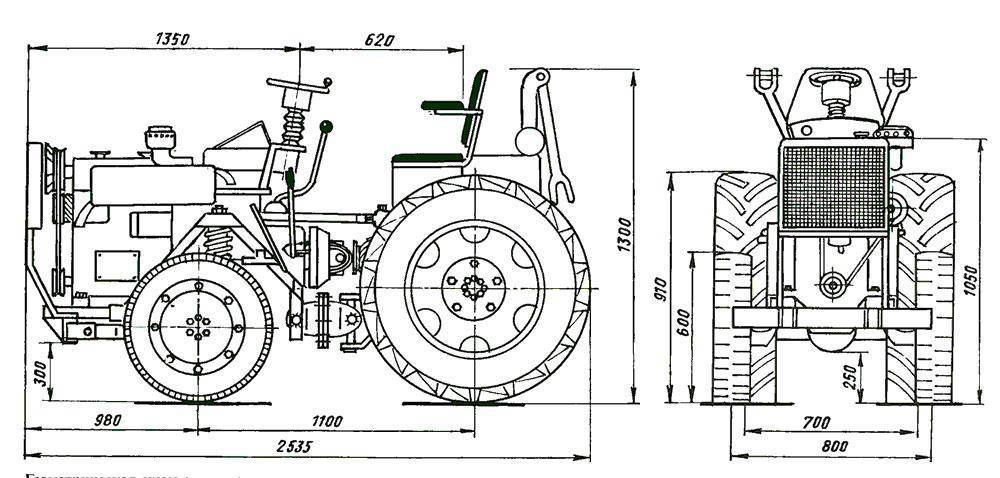

Чертеж

Итак, сделав чертеж, приступаем к процессу сборки:

• Сама рама будет состоять из траверс и лонжеронов. Лонжероны, в данном случае, имеют трехступенчатую структуру. Первая ступень изготавливается из швеллера номер 10, а последняя – стальной трубы квадратной формы, обладающей размерами 80×80 мм.
• Задний траверс изготавливается из швеллера номер 16, а передний – из швеллера номер 12.
• Если вы переделываете мотоблок в минитрактор, то основным силовым агрегатом будет двигатель, расположенный на мотоблоке. Если нет, то придется приобретать двигатель отдельно. В принципе, может подойти любой дизельный двигатель необходимой мощности (не менее 12 л.с.).
• Однако, специалисты советует брать помощнее – мотор с 40 л.с. и водяным охлаждением.

Коробка передач

• Коробку передач и вал отбора мощности, а также сцепление можно взять с автомобилей ГАЗ-53 и ГАЗ-52, соответственно. В готовом виде они не подойдут, так что придется их немного доработать. Для этого, нужно заново сделать маховик мотора, срезав немного с задней части и просверлив одно отверстие в середине.
• Мост можно установить в агрегат в искомом виде, не производя никаких манипуляций. Крепится он к рамной конструкции при помощи четырех стремянок.
• Колеса можно взять от старых легковых автомобилей, но оптимальным их диаметром считается 18 дюймов. Сам процесс установки колес на ступицы довольно прост. Достаточно вырезать с центра диска необходимое по диаметру отверстие, а на это место приваривается центр диска от ЗиЛ-130.
• Передний мост не так важен, ведь он не будет ведущим. Поэтому, можно взять мост от другой техники.
• Рулевое управление лучше всего усилить гидравликой. Взять её можно со старой сельскохозяйственной техники, но для её корректной работы нужен масляный насос.
• Кстати, место для водителя тоже нужно устанавливать правильно, ведь человек проводит за управлением агрегата ни один час. Сиденье должно располагаться таким образом, чтобы рулевая колонка не упиралась человеку в колени.

В частности, барабанный тормоз будет использован в системе передней колесной базы, а рейка руля будет заимствована от автомобилей семейства ВАЗ.

Прочие же комплектующие можно свободно найти на рынке запчастей, где довольно много полезного. Кроме того, на специализированных сайтах находится достаточное количество объявлений о продаже деталей, которые можно приобрести за сущие копейки.

Это интересно: Достоинства и недостатки мини-трактора кмз-012: это полезно знать

Передний и задний мосты

Эти узлы создаются из отдельных запчастей и узлов, снятых с легковых или даже грузовых автомобилей либо другой сельскохозяйственной техники. Впрочем, некоторые детали, как и саму сборку вам доведётся выполнить самостоятельно.

Чтобы изготовить передний мост, вам понадобятся:

• поперечная балка;
• втулки опорных поворотных осей;
• втулки осей;
• поуоси колёс;
• подшипники (шариковые и роликовые);
• болтовые соединения.

С функцией поперечной балки отлично справится отрезок профилированной трубы или металлического уголка. Для изготовления же втулок полуосей сгодится конструкционная сталь 45. Опорно-поворотные втулки выполняются из профилированной трубы, доработанной под установку подшипников, и закрываются стальными крышками из стали марки ст3. Узел переднего моста, состоящий из цилиндрической обоймы и роликовых подшипников приваривается по центру поперечной балки. С помощью крупных болтов мост необходимо закрепить ко втулкам в поперечной балке рамы.

Сила затяжки болтовых соединений отвечает за величину люфта передней оси относительно конструкции минитрактора. Слишком жёсткое, равно как и чересчур свободное закрепление негативно отражается на комфорте в управлении, поэтому люфт должен быть оптимальным.

Аналогично выполняется сборки заднего моста. Готовую конструкцию можно позаимствовать, скажем, у автомобиля УАЗ. Длинный чулок такого моста необходимо будет укоротить – так можно будет использовать стандартные короткие полуоси. Не помешает защитить задний мост, а вернее его сварные соединения от возможных ударов в процессе работы. Для этого применяется суппорт – металлический уголок, наложенный вдоль сварных швов сборной конструкции моста.

Полноприводный минитрактор-переломка

Подобный полноприводный агрегат обладает высокими параметрами проходимости, что повышает спектр его использования. При этом самодельные варианты имеют несколько меньшую мощность, в отличие от заводских изделий. Однако при применении их в различных бытовых целях заметить это будет очень тяжело. Главной сферой применения подобной техники считаются различные сельскохозяйственные работы. Так, он может выполнять целый спектр различных действий, среди которых:

1. Проведение вспашки почвы для её дальнейшей обработки.
2. Культивирование грунта и устранение сорняков.
3. Посадка и вскапывание картофеля.
4. Осуществление боронования поля.
5. Посевные работы.

Минитрактор выполняет большой перечень работ В общем, это главные предназначения таких агрегатов. Однако спектр возможных сфер для применения возможно расширить в случае, если дополнительно предусмотреть в самой конструкции возможность подключения навесного оборудования либо же прицепного. В случае корректного выполнения этого процесса агрегат сможет, кроме основных типов работ, также использоваться для:

1. Перевозки разных грузов.
2. Проведения снегоуборочных работ.
3. Стрижки газона с одновременной заготовкой сена.

Преимущества использования техники

По причине высокой стоимости готового оборудования для многих более оптимальным и выгодным является смастерить самодельный минитрактор-переломка 4х4. Кроме очевидных преимуществ в виде экономии денег, создание самодельного агрегата позволяет получить следующее:

1. Благодаря небольшим размерам подобные самодельные минитракторы могут обрабатывать землю даже на участках, имеющих незначительную площадь. Это особенно актуально за счет того, что большая часть частных огородов имеют незначительные размеры, которые не позволяют применять для их обработки крупную технику, а порой это вовсе является нецелесообразным.
2. Высокие рабочие показатели, которые возможно использовать для обработки почвы.
3. Быстрая окупаемость созданного устройства. За счет его эффективности для этого хватает одного сезона, что обусловлено экономией средств при самостоятельной сборке.

Обязательно почитайте: Трактор из Луаза

Дополнительные советы и предупреждения про мини трактор

Если у вас есть достаточное количество денежных средств, то можно приобрести какой-нибудь старый «Жигули»,Оку, мотоблок чтобы использовать его как «донора» для будущего самодельного минитрактора.

Приобретать можно и без документов, при этом довольно подержанный, поэтому стоимость его будет составлять примерно 25-30 тысяч рублей, что относительно немного, в сравнении с готовым минитрактором.

Суть данного совета проста: чтобы не искать запчасти и детали везде, можно взять всё у одной машины, т.е. коробку передач, сцепление и т.д. Кстати, кузов автомобиля потом можно продать.

Также немаловажным моментом является регистрация самодельного агрегата в ГИБДД. Её конечно можно не совершать, если вы не планируете выезжать за пределы своего огорода, но для тех, кто планирует пользоваться дорогами общего пользования, данное действие необходимо.

Дело в том, что минитрактор, даже самодельный, относится к спецтехнике, поэтому требует обязательной регистрации в инспекции. При несоблюдении этих правил, сотрудник может наложить на вас денежный штраф, а само транспортное средство убрать на штрафную стоянку.

Обустройство привода

Если создавать трактор на гусеничном ходу, особое внимание стоит уделить приводу для уменьшения силы трения. Готовый обустроенный аналог требует постоянного и ответственного обслуживания

Гусеницы очищаются от грязи и снега после выполнения различных работ.

Сцепное устройство должно перемещаться в полном составе, включая следующие элементы:

• Коробку передач;
• Кожух сцепления;
• Выжимной подшипник;
• Шуруп крепления фланца;
• Маховик;
• Коленчатый вал.

Конструкция рамы и моста

Прямоугольная рама изготавливается из стальной трубы (диаметр 57 миллиметров), пары траверсов и пары лонжеронов. Рулевая система от УАЗа отлично впишется во всю конструкцию. Поперечная тяга создаётся с помощью сварки, на уголках привариваются шаровые наконечники.

Подготавливается список деталей для рамы трактора из УАЗа:

• Опоры для крепления кабины – четыре балки;
• Четыре трубы для стойки размером 80*80*6;
• Патрубки для передних лонжеронов;
• Стальной лист для плиты автоматической навески рабочего инструмента;
• Швеллер №12 для бампера;
• Шесть стальных листов для косынки;
• Трубы для хвостовых лонжеронов;
• Два стальных листа для кронштейна автоматической навески;
• Трубы для хвостовых поперечин;
• Два патрубка под опору крепления мотора.

Для установки заднего моста с УАЗа выполняются действия по определённой схеме:

1. Фланец отрезается на длинные полуоси;
2. В центре просверливается отверстие;
3. Отрезок хорошо обрабатывается и вставляется в проделанное отверстие;
4. Детали обвариваются, лишнее отрезается;
5. Длинный чулок укорачивается (используются только две укороченные полуоси);
6. Фаска на срезанном чулке снимается;
7. Соединения чулка свариваются;
8. Суппорт накладывается на место сваривания;
9. Мосты УАЗа крепится к раме V-образной конструкцией, которая будет расположена на подушках заднего моста.

С УАЗа берётся тормозной цилиндр, колонка, тяга рулевого редуктора. Трансмиссия комбинируется по стандарту: сначала мотор, после коробка передач и корзина сцепления. Все эти детали также подходят из УАЗа.

Возможности техники

В аграрной области данные машины способны сделать огромный объем работ. Благодаря своей маневренности и возможности присоединения дополнительного навесного оборудования собранный минитрактор переломка классика 4х4 своими руками справляется с такими операциями:

• глубокое вспахивание почвы;
• культивирование для удаления сорных растений;
• боронение определенных участков;
• осуществление посевных весенне-полевых операций злаковых культур;
• посадка/уборка картофеля.

В зимнее время мини трактор переломка также может не стоять в гараже, а выполнять уборку дорог от снега. К фаркопу крепят прицеп, помогающий в транспортировке грузов до нескольких сотен кг. Минитракторы в домашних условиях владельцы могут задействовать даже для стрижки газонов.

Технические характеристики минитрактора переломки

Собранный минитрактор своими руками обладает рядом позитивных характеристик, включая определенную экономию средств на приобретение. К плюсам самоделки относятся:

• компактные размеры транспорта обеспечивают его удобную эксплуатацию даже на небольших участках, а так как большинство хозяйств включают небольшие посевные площади, то собранный минитрактор переломка своими руками будет весьма уместен;
• самодельные аппараты с одноосным приводом или с полным в подавляющем большинстве случаев окупаются за один-два сезона, а впоследствии позволяют экономить на комплектующих;
• сельхоз новинки имеют достойные рабочие показатели, способные конкурировать в работе с заводскими моделями, так как сделать мини трактор мастер самостоятельно может с применением выбранных узлов и комплектующих, которые обладают большим запасом прочности.

Самодельный минитрактор переломка (с ломающейся рамой) 4х4

Стоит учесть, что самодельный минитрактор переломка 4х4 может обладать и недостатками. Минусы кроются в таких факторах:

• иногда затягивается процесс поиска необходимых узлов или отдельных деталей;
• в случае использования нестандартных элементов конструкции затрудняется проведение ремонта;
• собрать самодельный минитрактор 4х4 удастся при наличии соответствующего набора инструментов и владении навыками работы с ними;
• частые поломки могут возникать из-за использования старых б/у технических узлов.

Сборка рамы

Рамная конструкция является оптимальной для самоделки, собранной в гараже. Ключевыми деталями для нее являются продольные лонжероны и пара поперечных траверс. Лонжеронные балки предпочтительней выполнить в трехступенчатом виде из десятого швеллера, а для траверс подойдет шестнадцатый квадратный профиль вереди и двенадцатый сзади.

Габариты машины с ломающейся рамой

Важно в процессе сборки обеспечить возможность поворота передней полурамы относительно задней полурамы на определенный угол. Для этого подойдут автомобильные шарниры от грузовиков

В большинстве случаев используются обрезанные карданные валы. Они при складывании под углом продолжают передавать вращение.

Мотор и сцепление для минитрактора переломки

После сборки рамы приступают к монтажу силового блока. Рекомендуется для машин с приводом на одну ось брать движки из интервала 15-30 л.с., а для полноприводной переломки оптимальным решением будет двигатель с мощностью 30-40 л.с. Предпочтение стоит отдавать дизельным агрегатам с водяным охлаждением. Они более тихие в работе, чем аналоги с воздушным отводом излишков тепла.

Кинематическая схема

В качестве готового решения допускается монтаж на раму двигателей от мотоблоков или старых автомобилей. Встречаются чертежи, где центральное место занимают силовые установки от таких моделей:

• мотоблок «Нева»;
• модель с мотоблоком «Зубр»;
• самоделка из мотоблока «Кентавр» и пр.

В качестве минимальной выхлопной системы может участвовать опустошенный металлический огнетушитель, внутрь которого набили металлическую стружку от токарного станка. Если используется в конструкции моторчик с воздушным охлаждением, то в нижней стыковочной области можно часть перегородок устранить

Также важно обеспечить наличие крепежных отверстий для фиксации силового узла

Двигатель УД-2

Следующим этапом за монтажом двигателя идет установка раздаточной коробки и коробки скоростей. Приемлемым вариантом служит выбор их от ГАЗ-53. Для качественной стыковки сцепления с мотором придется переделывать маховик. В такой ситуации понадобятся токарные работы.

Срезается задняя часть, излишки с приливами. В центре растачивается отверстие под новый вал. Кожух корзины сцепления оптимизируется по габаритам в нужные размеры.

Технический регламент

В гонках на тракторах «Бизон-Трек-Шоу» участвуют тракторы, устройство которых соответствуют техническому регламенту соревнований. Строгие требования к спортивным машинам обусловлены интересами безопасности пилотов и зрителей многоборья. Все тракторы в обязательном порядке проходят проверку инспекцией Гостехнадзора и ОТК . В случае выявления нарушений команда к гонкам не допускается.Общие требования:

• Модель трактора: МТЗ-80, МТЗ-82, Беларус-826, -892, -920, -952 и их модификации.
• Жесткая фиксация капота (по типу спортивных автобилей).
• Наличие спортивного сидения с боковой поддержкой.
• Наличие трехточечного ремня безопасности (минимум) спортивного типа.
• Наличие дуг безопасности (эскизы будут высланы по запросу).
• Жесткий шлем для пилота.
• Наличие медицинской справки и удостоверения тракториста-машиниста.
• Наличие государственного номерного знака, талона технического осмотра на текущий год.
• Наличие полиса ОСАГО (для машин, зарегистрированных в России).
• Наличие документов на трактор.

Требования к тормозной системе:

• Соответствие нормам эффективного торможения, указанным в технических характеристиках трактора.
• Отсутствие нарушений герметичности гидравлического, пневматического или пневмогидравлического тормозных приводов.
• Функционирование манометров пневматического или пневмогидравлического тормозных приводов.
• Способность обеспечивать неподвижное состояние трактора на уклонах.
• Отсутствие переделок штатных тормозных механизмов ведущего моста.

Требования к рулевому управлению:

• Соответствие суммарного люфта в рулевом управлении нормам, указанным в технических характеристиках трактора.
• Отсутствие, не предусмотренных конструкцией, перемещений деталей и узлов.

Требования к внешним световым приборам:

• Соответствие количества, типа, цвета, расположения и режима работы внешних световых приборов требованиям конструкции трактора.
• Отсутствие впереди трактора световых приборов или световозвращателей красного цвета.
• Отсутствие сзади трактора световых приборов или световозвращателей белого цвета, кроме фонарей заднего хода и освещения регистрационного знака.

Требования к стеклоочистителям:

Функционирование стеклоочистителей и стеклоомывателей в соответствии с нормами, предусмотренными конструкцией трактора. Заправленный водой бачок стеклоомывателя.

Требования к колесам и шинам:

• Шины должны иметь остаточную высоту рисунка протектора не менее, указанной в технических характеристиках трактора.
• Отсутствие повреждений на шинах.
• Отсутствие трещин диска и ободьев колес.
• Наличие всех болтов и гаек крепления колес.
• Соответствие шин по размеру и допустимой нагрузке модели трактора.

Требования к двигателю:

• Отсутствие нарушений герметичности системы питания топливом.
• Отсутствие неисправности системы выпуска отработавших газов.
• Рекомендуется принять меры по исключению попадания воды в двигатель.

Прочие требования:

• Наличие зеркал заднего вида и стекол.
• Исправное состояние звукового сигнала.
• Отсутствие предметов и покрытий, ограничивающих обзорность с места водителя или ухудшающих прозрачность стекол.
• Исправное состояние замков на дверях кабины.
• Наличие грязезащитных фартуков и брызговиков, предусмотренных конструкцией трактора.
• Функционирование тягово-сцепного и опорно-сцепного устройств.
• Наличие в тракторе медицинской аптечки и огнетушителя (обязательна установка в штатные держатели).
• Исправное состояние знака аварийной остановки (мигающий фонарь).
• Надежное крепление аккумуляторной батареи на штатном месте. Свободная доступность выключателя «массы».
• Отсутствие в кабине лишних или незакрепленных предметов (инструмент, домкрат, запасные части и т.п.).

Переоборудование готовой техники

Совсем необязательно делать минитрактор с нуля. Нужно как можно больше использовать уже готовых заводских элементов — то, что можно достать. Например, соорудить минитрактор возможно из грузового мотороллера «Муравей», мотоблока Ока (9 л), старых Жигулей и прочего.

Минитрактор из мотороллера, видео:

Такие трактора очень хорошо показывают себя в работе, и не только мини-варианты, например, есть умельцы, которые делают трактор Бизон с двигателем ЯМЗ 236:

Подойдет для самодельного минитрактора и двигатель ЗИД. Самые низкомощные образцы изготавливают с мотором ЗИД-4,5.

Расходы:

1. Исходя из цены мотоблока (300-800 $) расходы на сооружение минитрактора будут составлять 500-1000 $.
2. При постройке машины, допустим, на основе ДВС Lifan цена будет равной 600-1500 $.
3. Применяя б/у запасные части, цену можно значительно снизить.

Поскольку за японскую или корейскую технику нужно выплатить больше 10000 $, а стоимость на китайские серийные тракторы от 2 тысяч $ — выгода очевидна.

Выбор двигателя для самодельного трактора

Если вы решились собирать минитрактор своими руками, то в первую очередь нужно подобрать к нему силовой агрегат. В качестве последнего часто используют двигатель ЗИД. Это четырехтактный агрегат с объемом 0,52 л. и мощностью 4,5 л/с, который вполне подойдет для обработки 2-3 гектар земли. Двигатель отличается простотой обслуживания, поэтому его часто устанавливают на различную самодельную технику, к тому же, его просто купить в интернете.

Еще одним вариантом для самоделки является двигатель УД-25. Это двухцилиндровый агрегат, имеющий мощность порядка 12 л/с и объем 0,42 л. Хотя данный тип моторов давно снят с производства, в интернете имеется большое количество предложений по продаже данного агрегата. Его можно купить приблизительно за 5 000 – 8 000 рублей.

Нередко при изготовлении самодельных тракторов мастера используют моторы от автомобилей. Например, можно встретить минитракторы с двигателем от Оки.

Данный двигатель имеет мощность 29,3 л/с и объем 0,649 л. По сути, это вазовский мотор (ВАЗ 21083), только в облегченном варианте, поскольку имеет в 2 раза меньший вес. Отличительная особенность двигателя от Оки – это малый расход бензина и высокий КПД.

Более дорогостоящий вариант – это двигатель из «Жигулей». Моторы линейки автомобилей ВАЗ имеют мощность двигателя от 59 л/с (ВАЗ 2101) и выше. Трактор с двигателем ВАЗ – это достаточно мощный агрегат, который способен справиться практически с любыми сельскохозяйственными работами.
