Трактор Т-16: технические характеристики

Как завести трактор Т-16?

Для продления сроков эксплуатации трактора его водитель должен правильно запускать двигатель сельхозмашины.

При этом порядок действий выглядит следующим образом:

1. Сначала потребуется проверить уровень топлива, моторного масла, а также количество жидкости в радиаторе охлаждения. Для этого в устройстве трактора предусмотрены сливные и заливные пробки. Они указаны на фото ;
2. После этого нужно найти тумблер, отвечающий за включение массы – он находится над штатным аккумулятором и имеет форму стандартной кнопки;
3. Один раз нажав на тумблер, водитель обеспечит подачу электрической энергии на все встроенные электроприборы трактора;
4. Затем нужно вытянуть на себя рычаг декомпрессии – он расположен в левой части кабины. В результате водитель приведет в действие вспомогательный мотор сельхозмашины;
5. После этого нужно включить устройство запуска основного двигателя – оно находится в передней части приборной панели и имеет вид небольшого рычага. С его поворачиванием начинает работать электрический стартер агрегата;
6. При исправном двигателе на его запуск у стартера уйдет не более 15 сек;
7. Спустя это время водителю потребуется потянуть рычаг предварительной декомпрессии вниз. В это же время нужно начать медленно давить на педаль газа.

Если после выполненных действий трактор не завелся, то процедуру запуска потребуется повторить. Это особенно актуально зимой во время сильных морозов.

История появления и предназначение модели

В качестве базовой модели трактор Т-16 начал выходить с конвейера Харьковского завода тракторных конструкций в далеком 1961 году. В 1967 г. выпуск агрегата был приостановлен, но спустя пару лет модель доработали и продолжили ее выпуск аж до 1996 года. В самом начале трактор Т-16 представлялся, как «наследник» одноцилиндровой модели ДСШ-14. В отличие от своего предшественника, более новый «харьковчанин» имел мощный двухцилиндровый двигатель, работающий от гидросистемы навесной инвентарь и шины с низким давлением.

С первых дней своего появления трактор «шассик» предназначался для выполнения сельскохозяйственных работ, которые требовали не высоких мощностей, а такой характеристики, как маневренности и аккуратности. Тем не менее, сразу же после своего появления модель стала практически универсальной. Трактор Т-16 «шассик» стал применяться в таких сферах, как:

• Разноплановая обработка грунтов – подготовка борозд, пахота и культивация;
• Перевозка грузов в стационарной платформе спереди;
• Транспортировка большого количества багажа, если сделать прицеп для установки в задней части трактора;
• С целью выполнения специализированных операций – экскаваторных, для работы с куном, как косилка;
• Как мобильный привод для различного инвентаря, требующего подключения к постоянному источнику энергии – лебедок, пилы или сварочных аппаратов.

Все это сделало модель и ее модификацию трактор Т-16М настоящим любимчиком отечественных фермеров. Ведь покупая недорогой агрегат, землевладельцы могли уверено использовать его практически во всех сферах жизнедеятельности.

Система гидравлики и навесное оборудование трактора Т-16

Машина оснащена раздельно – агрегатной гидравлической системой, предназначенной для управления и контроля различным гидрофицированным навесным оборудованием. В состав системы входят: гидравлический насос, гидрораспределитель, расширительный масляный бак, маслопроводы и два гидроцилиндра.

Оборудование, которое используется на Т-16, устанавливается на раме перед кабиной. В сельском хозяйстве машина прекрасно сочетается с опрыскивателями, оборудованием для подкормки и внесения удобрений, косилками и стогомётами. Бороны и катки удобно цеплять на скобу, за передний поперечный брус, так чтоб борона располагалась между передними и задними колёсами.

Так же с трактором прекрасно агрегатируется различное коммунальное оборудование. Разные виды погрузчиков, включая самопогрузчик с кузовом самосвалом. Сварочное оборудование, помпы для воды, пилорамы.

Навесное оборудование

Навесное оборудование на шасси Т-16 устанавливается на передний трубчатый подрамник, который оснащен штатными точками крепления. Завод выпускал ограниченный ассортимент оборудования, поэтому каждый владелец самостоятельно изготавливает необходимую оснастку. Возможно приобретение готовых изделий, изготовленных мелкими мастерскими.

Плуг своими руками

Самодельный плуг представляет собой треугольную раму из трубы, которая оснащена опорной частью и усилителем. На нижней части установлены 2 лемеха и опорное стальное колесо. Плуг устанавливается на заднюю навеску и управляется гидравлическим цилиндром. Над передней осью располагается балласт, улучшающий сцепление колес.

КУН своими руками

Устройство КУН (копновоз универсальный навесной) представляет собой вилы и дополнительный захват, при помощи которых удерживается груз. Агрегат устанавливается на шасси Т-16МГ с более производительным насосом.

Для изготовления узла требуются:

• чертежи изделия;
• металлический профиль необходимого сортамента;
• сварочное оборудование;
• инструменты для резки и обработки профиля.

Последовательность изготовления копновоза:

• снять платформу с подрамника;
• изготовить и установить основание под стрелу КУН;
• построить две стрелы, которые изготавливаются из металлического профиля;
• установить стрелы на основании и смонтировать гидроцилиндры подъема;
• смонтировать между стрелами перемычку, которая служит для усиления конструкции и используется в качестве опоры гидроцилиндра захватного устройства;
• изготовить и установить на штатное место вилы и захват;
• провести гидравлические магистрали;
• проверить работу устройства, при необходимости внести в конструкцию изменения.

Самодельный КУН работает от штатного шестеренного насоса. По отзывам владельцев, устройство поднимает тюки с сеном весом до 400 кг. Для работы с большим весом возможна установка дополнительного насоса НШ-32 с приводом от ВОМ.

Лопата своими руками

Лопата представляет собой стальной лист с толщиной 5-7 мм, который жестко установлен на двух направляющих. Последние выполняются из трубы прямоугольного или круглого сечения. Свободные концы труб оснащаются соединительным ухом, которое служит для установки деталей на кронштейн. Соединительный палец оснащен шплинтом или фиксируется от выпадения другим способом.

Управление углом наклона лопаты ведется при помощи гидравлического цилиндра, установленного на передней поперечине полурамы. Цилиндр крепится к отвалу и поперечине подвижно, при помощи пальцев. Подача жидкости регулируется распределительным устройством, которое расположено в кабине. Для улучшения работы машины рекомендуется нагружать переднюю часть балластом, в роли которого могут выступать мешки с песком, уложенные в кузове шасси Т-16.

Отвал своими руками

Отвал устанавливается на 2 кронштейна, которые прикручены к подрамнику болтами. Рама отвала состоит из двух поперечин, задние концы опираются на кронштейны. Поперечины плавно сходятся к переднему концу. Отвал, сделанный из стального листа, крепится одной точкой к стыку поперечин на пальце. Вторая точка крепления отвала используется для поворота изделия относительно машины. Для этого используется регулируемая поперечина, расположенная между второй точкой крепления и рамой отвала. Регулировка может быть винтовой или ступенчатой.

На задней части отвала рекомендуется установить усилители, которые предотвратят деформацию изделия. На нижней части смонтирован резиновый защитный фартук.

Управление работой отвала гидравлическое, от отдельного цилиндра, установленного под рабой. Подъем и опускание отвала производится от гидравлического распределителя, установленного в кабине.

Навеска своими руками

Задняя навеска крепится к подрамнику и предназначена для установки навесного оборудования весом до 300 кг или для буксировки колесных прицепов с массой до 800 кг.

Навеска состоит из рамы, изготовленной из швеллера. Рама проходит под двигателем и трансмиссией до кронштейнов, прикрученных к подрамнику. Дополнительные точки крепления рамы расположены на картере коробки.

Задняя поперечина оборудована выводом вала отбора мощности. На раме установлен гидравлический цилиндр управления углом установки навески. В конструкции предусмотрены растяжки, которые обеспечивают подвижность навески при движении трактора и прицепа по неровной почве.

Устройство трактора Т-16

Модель Т-16 начала выпускаться в середине 60-х годов XX века. В то время агрегат выходил с конвейера под названием «самоходное тракторное шасси» и пользовался большой популярностью как среди частных предпринимателей-аграриев, так и в числе владельцев крупных сельскохозяйственных предприятий. В связи с высоким спросом на модель заводу-изготовителю удалось выпустить порядка 600 тыс. тракторов, многие из них активно используются и по сей день.

С начала выпуска трактор Т-16 комплектовался производительным и экономичным ДВС марки Д-16. Вскоре мощности заводского мотора оказалось мало, поэтому производителем было принято решение заменить мотор более мощным ДВС. Эта модернизация позволила создать более производительный агрегат Т-16М, который выпускался вплоть до 1995 года. Обе модификации двигателей обладают свободным доступом, что облегчает их ремонт и обслуживание своими руками. Кроме того, бесключевое крепление штатного воздушного фильтра ДВС позволяет быстро выполнить его очистку, а за счет съемного корпуса фильтрующего элемента упрощается регулировка клапанов мотора.

Мотор в первой модификации Т-16 изначально оборудовался менее эффективным воздушным охлаждением, а сам двигатель относился к 4-тактным 2-цилиндровым агрегатам. Мотор дополнительно оснащался схемой газового распределения и встроенным усиленным шатунным механизмом. Для запуска ДВС в устройстве трактора заводом предусмотрен электрический стартер.

В основу трансмиссии модели Т-16 вложена механическая многодиапазонная коробка передач с 7-ступенчатой конструкцией. Она дополнена ленточной сухой усиленной тормозной системой.

Для передачи усилия от мотора на ходовую часть и установленное навесное оборудование в конструкции модели предусмотрено 1-дисковое сухое фрикционное сцепление. Все запчасти механизма выполнены из износостойкой кованой стали, защищенной от коррозии и нагрева.

Для возможности эксплуатации вместе с агрегатом широкого спектра навесного оборудования в его комплектацию входит мощная гидравлика. Она состоит из 2 металлических выносных силовых цилиндров. За их управление отвечает гидравлический распределитель, который защищает систему от длительной работы под высокими нагрузками.

Рулевое управление сельхозмашины состоит из карданного металлического вала, опорой которого служит радиальный подшипник. К рулевому колесу вал крепится посредством шарнирного соединения. Более детально о конструктивных особенностях популярного трактора расскажет видео.

Трактор «Шассик» комплектуется усиленной ходовой частью, которая состоит из переднего и заднего мостов. В передней части модели установлены колеса меньшего диаметра. Заменив их колесами с шириной, соответствующей заднему мосту, можно превратить сельхозмашину в маневренный вездеход.

Технические характеристики

Технические характеристики трактора Т-16 сделали его любимцем многих поколений фермеров. Из конструктивных особенностей устройства особенно можно выделить заднее расположение мотора. Тяговый класс 0,6. Размеры шин ведущих колес — 9.50-32, направляющих — 6.50-16. Грузоподъемность самосвальной платформы, расположенной в передней части кабины — 1000 кг.

Двигатель

Базовые тракторы Т-16 были оборудованы четырехтактным мотором с мощностью 16 л.с., более поздние модели были оборудованы двигателем Д-21А1 с 22 лошадиными силами. Этого мотора хватает для приведения в действие не только трактора Т-16, но и навесного оборудования, которое может весить до 150 кг. Оба мотора имеют воздушное охлаждение. На головках и боковых сторонах цилиндров расположены ребра, которые обеспечивают их охлаждение. Можно регулировать скорость воздушного потока при помощи поворотного диска в соответствующем канале.

1- счетчик моточасов; 2 — центрифуга; 3 — топливные фильтры; 4 — выпускной трубопровод; 5 — средний дефлектор; в — топливный насос; 7 — маховик; 8 — подогревательная свеча накаливания.

Расход топлива

Удельный расход топлива у «шассика» составлял 272 г/кВт в час.

На агрегате «шассика» использовался предкамерный метод смесеобразования. При этом предкамера формировалась специальной вставкой, впрессованной в головку цилиндров, и полостью, расположенной в головке. Предкамера занимала до 35% объема камеры сгорания.

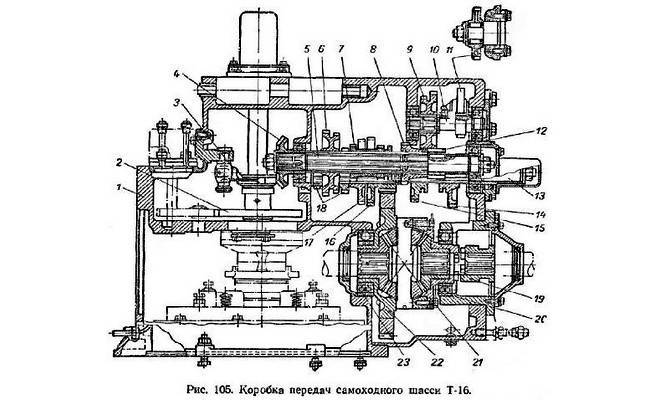

Коробка передач

На минитракторе Т-16 установлена механическая коробка передач. На первых моделях было четыре положения для езды вперед, на последующих модификациях их количество было увеличено до 7. Ходовая и трансмиссия Валы коробки передач находятся под прямым углом по отношению к продольной оси. Благодаря этому удалось уменьшить размеры трансмиссии и машины в целом. Схема сцепления трактора Т-16 Сцепление включает в себя два однодисковых узла, которые предназначаются для передачи момента вращения на коробку передач и регулировку работы ВОМ. Ведущий мост – задний.

Гидравлическая система

Гидравлика тракторов состоит из шестеренного насоса, установленного на моторе, распределителя, исполнительных цилиндров и соединительных магистралей. На Т-16МГ установлено гидрообъемное рулевое управление, подключенное к основной магистрали.

Оборудование, которое используется на Т-16, устанавливается на раме перед кабиной. В сельском хозяйстве машина прекрасно сочетается с опрыскивателями, оборудованием для подкормки и внесения удобрений, косилками и стогомётами. Бороны и катки удобно цеплять на скобу, за передний поперечный брус, так чтоб борона располагалась между передними и задними колёсами.

Так же с трактором прекрасно агрегатируется различное коммунальное оборудование. Разные виды погрузчиков, включая самопогрузчик с кузовом самосвалом. Сварочное оборудование, помпы для воды, пилорамы.

Рулевое управление

Штампованная колонка прикреплена к фланцевой части заднего силового бруса рамы. В колонке установлены на подшипниках 2 вала, имеющих карданный узел соединения. На Т-16МГ колонка оборудована системой регулировки по длине и углу наклона. Настройка выполняется вручную, после этого шарнирное соединение зажимается фиксатором.

Ходовая система

В состав ходовой входят рама, передний и задний мост, колеса. Рама Т-16 служит для установки различного оборудования. Это жёсткая сварная конструкция, состоящая из двух продольных труб, левой и правой, а так же поперечных переднего и заднего брусьев, соединяющих трубы.

В отверстие в переднем брусе запрессованы две втулки, которые служат опорой для оси качения моста. Сам передний мост состоит из балансира и двух поворотных кулаков вставленных в него. Задний мост ведущий.

Колеса ведущего заднего моста состоят из профилированного обода, диска и шины низкого давления. По внутреннему диаметру обода равномерно распределены и приварены стойки, к которым при помощи шести болтов крепится диск. К ступице колесо крепится на специальные болты, которые подходят как для передних, так и задних колёс.

История создания трактора Т-16

В середине 50-х годов на Харьковском заводе тракторных самоходных шасси начинается производство и сборка ДСШ-14. Этот трактор станет началом целой линейки самоходных шасси, которые обретут большую популярность у населения на всей территории бывшего Советского Союза.

— (это оформление блока в CSS)

ДСШ-14 имел оригинальную для того времени конструкцию. Двигатель было решено перенести назад, за кабину, а спереди на трубчатой раме, устанавливать нужное оборудование.

Шасси ДСШ-14 с сеялкой

Первая машина была выпущена в 1956. Дизельный мотор мощностью в 14 л.с. позволяла двигаться со скоростью до 13,7 км/ч, коробка передач имела шесть скоростей, а масса достигала 1,67 т. В такой комплектации трактор выпускался 2 года, после чего завод перешёл на сборку модернизированного ДВСШ-16. Модернизированная машина имела уменьшенный на 200 кг. вес и возросшую до 17 км.ч. скорость.

Дальнейшие работы по усовершенствованию самоходных шасси привели к рождению новой модели Т-16 в 1961 году. Здесь был применён уже более мощный 16 л.с. двухцилиндровый дизель. При массе трактора Т-16 в 1,43 тонны грузоподъёмность составила 750 кг, а скорость выросла до 19,5 км/ч.

На платформе этого трактора в разное время выпускались машины самого разного назначения: экскаваторы, вышки, краны, виброуплотнители. Устанавливалось оборудование для дорожной разметки, уборки улиц и конечно же, масса сельскохозяйственных агрегатов.

Непосредственно Т-16 выпускали в течение шести лет, всего их было собранно 600 тысяч. Модификации этого выдающегося трактора выпускались вплоть до 1995 года.

Особенности трансмиссии

Отечественная модель оснащается двумя парами колес разного диаметра. Задние колеса больше передних. Помимо этого трактор снабжен механизмом, позволяющим менять ширину колеи для каждой пары и смещать центр тяжести к задней оси агрегата. Перед этим потребуется снять выжимной подшипник и перевести каналы гидравлики. Благодаря этому, машину можно использовать с целью прополки грунта, опрыскивания от насекомых и окучивания. В независимости от того, сколько весит навесное оборудование, результат работы всегда будет отличным. Передача тяги к элементам ходовой выполняется при помощи механической системы, которая располагается в том же месте, где находятся номерные агрегаты трактора. В конструкцию этого устройства входит:

• Однодисковое фрикционное сцепление замкнутого типа;
• 7-скоростная механическая КПП, изготовленная из прямозубых шестерней;
• Сухие ленточные тормоза, работающие от механического привода.

Конструкция системы практически не имеет лишних элементов, благодаря чему, если и ломается, то ее достаточно легко отремонтировать самостоятельно. К примеру, владельцу не составит труда заменить дифференциал или выполнить ряд других ремонтных работ.

При необходимости можно повысить возможность агрегата проходить препятствия. Однако перед тем, как улучшить проходимость трактора, следует проверить исправность сцепления и коробки переключения передач.

Навесное оборудование

Навесное оборудование является незаменимой составляющей производственных процессов и специализации тракторного шасси. Для его установки на трубчатой раме Т-16 предусмотрены специальные отверстия и платформы. Благодаря возможности использования практически всех существующих видов навески позволяет расширить функционал машины до максимума.

На трактор Т-16 устанавливаются следующие виды навесного оборудования:

• Различные виды плугов, сеялок и культиваторов.
• Картофелеобработчики – сажалки и копалки.
• Оборудование экскаваторного назначения.
• Механизмы, используемые для заготовки кормов (сенокосилки и др.).
• Транспортные прицепы и платформы.

Преимущества и недостатки эксплуатации

Почему же трактор Т-16 обрёл такую популярность среди населения? Думаю дело в его главном преимуществе, а именно, низкой стоимости при хорошей надёжности и широком диапазоне выполняемых работ.

Так же из плюсов можно выделить:

1. Простота в эксплуатации, управлять «шассиком» вполне способен человек без каких — либо специальных навыков.
2. Техническое обслуживание и ремонт, так же не составят труда, если человек, как механик, знаком хотя бы с основами.
3. Небольшие размеры позволяют маневрировать там, где большему трактору не развернуться.
4. Хорошая проходимость позволит забрать или доставить груз туда, где обычному грузовику не пройти.
5. За счёт малого веса не сильно прикатывается грунт во время сельскохозяйственных работ.
6. Большой выбор навесного оборудования делает машину универсальной.

Основным и чуть ли не единственным недостатком принято считать воздушную систему охлаждения двигателя. В зимний период запустить двигатель без предварительного подогрева не получится, а система холодного пуска на двигателе не предусмотрена.

«Попрошайка» является очень простым трактором в плане ежедневного и периодического обслуживания. Перед каждым выездом следует проверять и при необходимости доливать топливо, охлаждающую жидкость и масло, проверять работоспособность тормозной и рулевой системы, заряд аккумулятора.

Правила безопасной эксплуатации трактора Т-16:

• во время движения держите двери кабины закрытой;
• высоту сиденья регулируйте соответственно росту оператора;
• ремонт двигателя и разбор КПП производите только после того, как мотор остыл;
• следите за уровнем давления охлаждающей жидкости;
• контролируйте показатели дизельного топлива, уровня масла;
• не курите вблизи работающего двигателя машины.

Правила обслуживания трактора Т-16:

• как и любая техника подобного класса, Т-16 нуждается в периодической проверке состояния деталей устройства, скрепленных частей, навесок, КПП, данная проверка выполняется каждые 50, 100, 200 и более часов;
• на время бездействия «законсервируйте» трактор, выполнив слив топлива и установив машину на хранение в сухом помещении;
• при сложных условиях эксплуатации (высокий уровень влажности, высокая запыленность и т.д) может потребоваться внеплановый ТО, выполните его согласно инструкции по эксплуатации трактора;
• все отработанные жидкости сдавайте в утилизацию;
• избегайте течи масла и топлива, в особенности в жаркие летние дни — и масло, и дизельное топливо весьма горючи и легко воспламеняются.

Технические характеристики

Трактор Т-16, фото которого иллюстрирует принадлежность к малому тяговому классу, имеет относительно небольшие габариты: 3820 х 2000 х 2600 мм. При этом его масса составляет 1685 кг, а дорожный просвет – 560 мм. Т-16 получил двухцилиндровый дизельный двигатель мощностью 16 лошадиных сил (отсюда и название) с воздушной системой охлаждения. Необычным является тот факт, что мотор у трактора расположился в задней части. Удельный расход топлива машины составляет 272 г/кВт в час. В силовой установке был применен предкамерный способ смесеобразования. Предкамера формируется специальной вставкой, которая впрессовывается в головку и полностью помещается в нее. Таким образом, предкамера занимает около трети объема камеры сгорания.

Сам двигатель трактора Т-16 состоит из ряда систем: питания, пуска, смазки, охлаждения – и механизмов: кривошипно-шатунного и газораспределения. На передней части к нему крепится крышка шестерен, люк которых закрывается крышкой с сапуном и горловиной. На задней части картера к нему присоединен кожух маховика и стартер, а в нижней части – масляные фильтры. Масляный насос располагается в нижней части опоры коленвала. Кроме всего прочего, двигатель оснащался тремя фильтрами: топливным, пластинчато-щелевым и фильтром тонкой очистки.

Управление трактором Т-16 осуществлялось с помощью педалей, которые соединялись через тяги, пальцы и наконечники с рычагами для управления. В паре с мотором работала механическая трансмиссия на 7 передних и 1 заднюю передачу. Главным отличием модели от классических тракторов стало заднее расположение силовой установки и трансмиссии, а также переднее расположение навесного оборудования.

Колеса трактора имели разную величину. При этом была возможность изменения ширины обеих колей и смещения центра тяжести на задней оси. Благодаря такой конструкции шасси, в значительной степени расширяется область применения машины – она становится доступна для прополки междурядий и прочих операций по детальной обработке сельскохозяйственных насаждений. Конструкция обеспечивает отличный обзор органов управления навесных орудий и междурядий с места тракториста. Кроме того, массивные колеса и смещенный к задней части центр тяжести обеспечивают надежное сцепление с грунтом и отличную проходимость трактора.
