Возможные неисправности ВОМ МТЗ-80, 82, способы обнаружения и устранения
Особо внимательно проверяют механизм усиления, включая и выключая вал отбора мощности и наблюдая за его работо
При этом соблюдают осторожность и придерживаются строгой последовательности:
1)переводят рычаг управления ВОМ в положение, при котором совмещаются технологические отверстия в рычаге 5 валика переключения и в заднем мосту, и заворачивают в них установочный болт 1;
2) свинчивают контргайку 3 по направлению к головке регулировочного болта 2 и после этого заворачивают болт до отказа в рычаг 5 валика п
3) заворачивают до упора стопорный болт 4 в стакан пружины и, придерживая его рукой,осторожно выкручивают регулировочный болт. При его выкручивании освобожденная крышка стакана не должна перемещаться относительно его корпуса. Убедившись в надежности фиксации стакана с корпусом, снимают стакан в сборе
При необходимости разборки зажимают его в струбцине или под прессом и выворачивают стопорный болт 4. Обнаруженные дефектные детали заменяют. Для сборки также используют струбцину или пресс. При неисправности кулачковой муфты снимают кабину и отсоединяют коробку передач от заднего моста. Затем выполняют операции, показанные на рисунке 2, и заменяют изношенные детали
Убедившись в надежности фиксации стакана с корпусом, снимают стакан в сборе. При необходимости разборки зажимают его в струбцине или под прессом и выворачивают стопорный болт 4. Обнаруженные дефектные детали заменяют. Для сборки также используют струбцину или пресс. При неисправности кулачковой муфты снимают кабину и отсоединяют коробку передач от заднего моста. Затем выполняют операции, показанные на рисунке 2, и заменяют изношенные детали
При его выкручивании освобожденная крышка стакана не должна перемещаться относительно его корпуса. Убедившись в надежности фиксации стакана с корпусом, снимают стакан в сборе. При необходимости разборки зажимают его в струбцине или под прессом и выворачивают стопорный болт 4. Обнаруженные дефектные детали заменяют. Для сборки также используют струбцину или пресс. При неисправности кулачковой муфты снимают кабину и отсоединяют коробку передач от заднего моста. Затем выполняют операции, показанные на рисунке 2, и заменяют изношенные детали.
Шумы и стуки в корпусе заднего моста, вращение вала привода ВОМ рывками свидетельствуют об износе шлицев или зубьев
Выпрессовку В
Чтобы спрессовать подшипник № 210 с вала и снять коронную шестерню, выполняют операции, показанные на рисунках 8, 9.
Перед запрессовкой вала с коронной шестерней в сборе в корпус заднего моста совмещают отверстие для болта и проточку в стакане подшипника. Ощу
Важно Устройство КПП и схема переключения передач на грузовых автомобилях КамАЗ
Чтобы это устранить, ВОМ снимают с трактора. В случае повреждения резьбы гайку свинчивают с вала (рис. 11) и, при возможности, восстанавливают резьбу механической обработкой.
Если резьба не восстанавливается без снятия вала, механизм разбирают. Для этого выполняют операции,
Следы масла на крышке ВОМ указывают на потерю эластичности или разрушение манжет вала.
Чтобы устранить эту неисправность, ВОМ снимают и осматривают прокладку между задним мостом и крышкой, при прорывах прокладку заменяют. Если масло подтекает из-под хвостовика, выполняют операции, показанные на рисунках 11–13, снимают стопорное кольцо, выпрессовывают вал из крышки и заменяют манжеты.
Заметное снижение мощности, передаваемой от трактора к сельскохозяйственной машине, продолжение вращения хвостовика при выключении ВОМ свидетельствуют о нарушении регулировки тормозных лент или о чрезмерном их износе.
При возникновении таких признаков в первую очередь регулируют тормозные ленты.
Если регулир
Значительный шум, увеличивающийся с повышением нагрузки, вращение вала ВОМ с остановками и рывками свидетельствуют о значительном износе подшипников, шлицев, сателлитов или их осей.
Техническое состояние этих деталей определяют после снятия ВОМ. Для осмотра крышку ВОМ зажимают в тисках и, прокручивая хвостовик, осматривают зубья, рукой проверяют перемещение хвостовика в подшипниках. Обнаружив сколы на зубьях, большие перемещения в сопряжениях отдельных деталей или заедание вала, вал отбора мощности разбирают (рис.11–16) и заменяют непригодные детали.
При полной или частичной разборке понижающего редуктора, коробки передач, заднего моста, замены отдельных шестерен, подшипников проводят обкатку трансмиссии, для чего поддомкрачивают ведущее колесо и специальной рукояткой проворачивают хвостовик вала отбора мощности, включая поочередно все передачи. Вал ВОМа при этом должен быть включен на синхронный привод. Все шестерни должны вращаться свободно, без заедания.
Распространённые неисправности, возникающие при эксплуатации ВОМ
- Достаточно распространённая проблема при эксплуатации ВОМ «МТЗ-82» – это заедание рычага управления вала, либо трудное, с значительным усилием, управление поводком муфты. Это происходит вследствие неисправности механизма усиления (стакан пружины), или износа кулачковой муфты.
- Посторонние шумы, которые идут по нарастающей, вместе с увеличением передаваемого крутящего момента, а также следы смазки на задней крышке говорят о значительном износе шлицов вала, деталей планетарного редуктора, а возможно — потере эластичности или разрушении манжет.
- Если вал отбора мощности работает непривычно шумно и рывками, то, скорее всего, в негодность пришли шлицевые соединения. Либо сработались (сточились) зубья у центральной шестерни. В этом случае вал выпрессовывается и оценивается состояние шестерни. Потребуется отсоединить задний мост и кулачковую муфту. Если визуальный осмотр показывает значительные зазоры, либо шестерня перемещается совершенно свободно, то ВОМу требуется серьёзный ремонт. После замены вал монтируется на место, и обязательно производится его регулировка.
- Когда трактор «МТЗ-82» не выдаёт требуемой максимальной мощности при работе с навесным оборудованием, то причина этого кроется в ленточных тормозах. Им требуется соответствующая регулировка, либо полная замена. В случаях, когда регулировка не помогает избавиться от такой проблемы, есть необходимость в демонтаже ВОМа с трактора и контроле толщины лент тормозов. Когда толщина уменьшилась до 2,5 миллиметров и ниже, эти изношенные ленты заменяются на новые.
- Хвостовик ВОМа перемещается слишком свободно. Этот признак означает, что натяжение фиксирующей гайки ослабло. Вал отбора мощности требуется снять с трактора «МТЗ-82». Фиксирующую гайку нужно затянуть до упора. И, если есть такая возможность, восстановить резьбу, или «нарезать новую».
- Визуальный осмотр выявляет значительные масляные подтёки на крышке вала отбра мощности. Это обычный признак износа манжеты или прокладки. В подобных случаях ВОМ трактора «МТЗ-82» нужно демонтировать и произвести замену прокладки между крышкой ВОМа и между задним мостом. Если протечка происходит со стороны хвостовика, то надо снимать кольцо стопора, выпрессовывать вал и заменять манжеты.
Во всех случаях, когда для исправления неисправностей вал отбора мощности требуется отделить от трактора, для этого вначале необходимо отвернуть болты креплений задней крышки, а затем ВОМ выпрессовать в сборе с болтами технологическими. После этого нужно убрать тормозные ленты и проконтролировать их толщину. Как уже указывалось, тормозная лента требует замены на новую, если её фактическая толщина составляет менее двух с половиной миллиметров. Обычно о значительном износе тормозных лент свидетельствует продолжение вращения хвостовика вала при выключении ВОМа, а также и неравномерное его вращение.
В любых случаях, когда производились демонтаж или разборка редуктора ходоуменьшителя, требуется осуществить проверку либо регулировку ВОМа. Для этого под ведущие колёса трактора «МТЗ-82» устанавливается домкрат. После чего вал отбора мощности проворачивается, с поочерёдными включениями различных передач. При выполнении подобной операции вал отбора мощности трактора «МТЗ-82» необходимо перевести в синхронный режим. Во время прокручивания зубчатые колёса шестерней должны вращаться свободно.
Немного истории
Серия универсальных тракторов МТЗ начиналась создаваться в 1970-е годы после специального постановления Совета Министров СССР. Правительство решило ввести в сельхозотрасль мощнейший пропашной трактор (до 80 л.с.). В базе разработки оказался модернизированный вариант трактора МТЗ-50. В конструкцию машины занесли много конфигураций, модернизацию перетерпели обшивка и кабина.
Серия тракторов МТЗ начиналась создаваться в 1970-е
На трактор установили новый движок усиленной мощности. В 1972 году 1-ые тесты МТЗ-82 оказались очень успешными. По результатам испытаний был сотворен перечень агрегатируемого оборудования, всего было создано выше 230 приспособлений для различных видов работ. Ускорение трактора до 30 км в час сделало вероятным применение его на транспортных работах.
1-ый трактор сошел с сборочного потока Минского завода в 1974 году. 1-ые отзывы о МТЗ 82 оказались положительными. И белорусские тракторостроители стали увеличивать объемы выпуска машин. За практически четыре десятилетия техника Минского завода обрабатывала поля на практически всех материках мира. В особенности популярны они в развивающихся странах Азии, Африки, Латинской Америки.
Производство
Поставляется в дилерские центры трактора,
в главном, собранные Минским тракторным заводом. Но в ближайшее время белорусские тракторостроители интенсивно вступают в производственную кооперацию, открывая сборочные сборочные потоки, развивая свою сеть пт технического обслуживания техники, увеличивая поставки запасных частей.
В Рф есть сборочное создание в Саранске, которое основано на монтаже тракторов белорусской разработки из готовых узлов и агрегатов, поставляемых с головного сборочного сборочного потока. Машины местной русской сборки из готовых деталей белорусского производства стоит несколько дешевле.

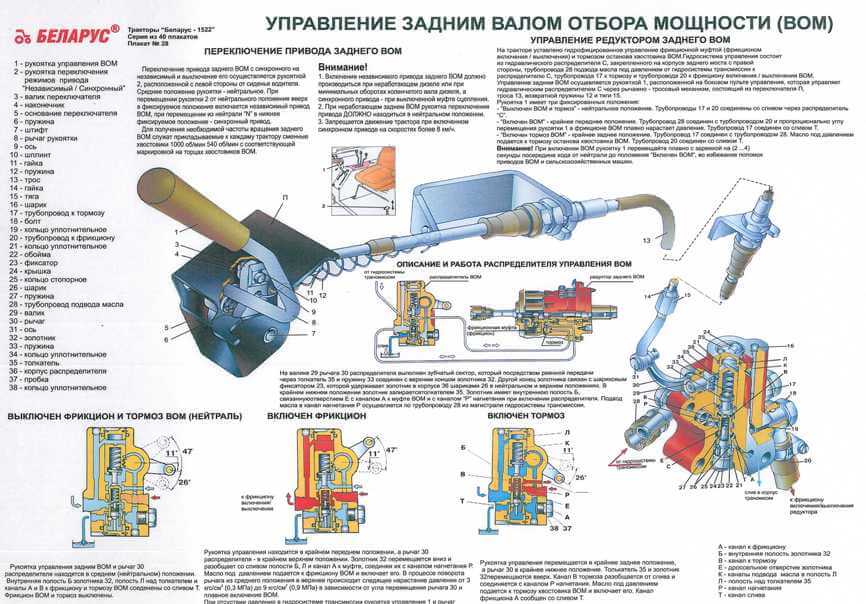

Регулировка вала отбора мощности
Регулировка ВОМ МТЗ (вала отбора мощности):
- Установить транспортное средство на специальную смотровую платформу.
- Установить ось центрального диска основной системы в исходную позицию.
- Нанесенная риска должна быть расположена с правой стороны в вертикальном положении, т.е. отметка «И» будет находиться справа.
- Зафиксировать риску при помощи стопорных пластинок и винтов.
- Отсоединить тягу.
- Открутить винты стакана, чтобы освободить пружинный механизм.
- Демонтировать крышку люка заднего ведущего мостового механизма, чтобы получить доступ к головке натяжного болта.
- Перевести рукоятку муфты в нейтральный режим и зафиксировать стопорным болтом М10*60. Он вкручивается в отверстие на рычаге, который должен находиться на задней части корпуса ведущего моста. После этого стопорную пластинку снимают, снять ее можно, демонтировав фиксирующую рукоятку.
- Завернуть упорный болт в наружный стакан до отметки «А» (27-31 мм в глубину).
- Переставить рукоятку в положение «Включено».
- Установить на место тяговый механизм. Затем отрегулируйте люфт рукоятки, установив необходимую зону качания рукоятки в среднее отверстие прорези управляющего пульта.
- Проверить вращение скорости на оборотах переключения заднего ВОМ.
После проверки вал обратно устанавливается на трактор МТЗ-82.
Нюансы регулировки
Дополнительно может потребоваться регулировка ленточного тормозного механизма в тех случаях, когда:
- вал начинает буксировать;
- рукоятка упирается в прорезь во время переключения;
- для активации ВОМ необходимо усилие более 16 КГС;
- наблюдается нестабильная фиксация в крайних положениях;
- ВОМ включается неравномерно (он то не работающий, то работает).
Процедура регулировки ленточного тормозного механизма:
- Установить рукоятку в синхронный режим. Зафиксировать позицию рукоятки.
- Вывернуть гайку и снять пластину со шлица хвостовиков.
- При помощи ключа рожкового типа провернуть осевой механизм по часовой стрелке до момента выбора промежутка между коробкой передач и ВОМ.
- Установить пластинку в исходное положение и закрутить все гайки на место.
- Вытащить из рукоятки стопорящий болт.
- Выполнить регулировку.
- Провернуть ось против часовой стрелки.
- Провести сборку механизма в обратном порядке.
Если после выполнения работ по регулировке тормозного механизма ось сместилась к левой части корпуса транспортного средства, то это значит, что у силового агрегата израсходовался корректирующий запас.
В таком случае нужно провернуть эксцентрик против часовой стрелки, вернув его в начальную позицию. После этого заново проводят регулировку вала.
Боковой ВОМ
Боковой ВОМ, устанавливается для привода механизмов, навешиваемых на переднюю навеску или с боку трактора.Отдельный корпус редуктора независимого «Бокового ВОМ» крепится к люку с левой стороны картера коробки передач МТЗ 80(82). Привод осуществляется от ведомой шестерни первой передачи и заднего хода. Приводной вал имеет стандартный восьми шлицевой наконечник и закрывается защитной крышкой.
Рычаг включения «Бокового ВОМ» находится над полом по левую сторону места водителя. Включение осуществляется перемещением рычага 1 вверх, при этом тяга 2 поворачивает рычаг и валик с поводком, передвигая шестерню на шлицах вала 7, вводя шестерню 4 в зацепление. «Боковой ВОМ» включается при выключенном сцеплении.
Переключением понижающего редуктора получают две скорости вращения вала 535 и 735 об/мин в независимом режиме.
Синхронный привод «Бокового ВОМ» используют на тракторах хлопковой модификации МТЗ 80Х. Привод осуществляется редуктора от ведущей шестерни конечной передачи заднего моста. Если на тракторе установлен стояночный тормоз, боковой синхронный вал устанавливают только слева. Монтаж отдельного редуктора осуществляют к кожухам тормозов заднего моста. Включение производится с помощью шлицевой муфты. Рычаг управления выведен в кабину. Приводные синхронные валы установлены перпендикулярно оси движения трактора.
Преимущества и недостатки трактора
При эксплуатации затраты на содержание минского трактора минимальны. И это главный фактор, который ценится фермерами. У машины высокая надежность. И на российских полях трактор ни в коей мере не уступает по производительности европейским аналогам. А порой даже превосходит их. За долгие годы минский трактор завоевал репутацию «неубиваемой техники», на которую не могут влиять бездорожье, перепады температур, пыль, жара, дожди, снег и мороз.
Трактор легко агрегатируется с большим количеством навесного оборудования. Прост в эксплуатации. Разработчики постарались создать для водителя определенный уровень комфорта в кабине (насколько это слово применимо для машин разработанных во времена СССР). Машина соответствует современным стандартам эргономики.
Недостатки и типичные проблемы
В целом двигатель невосприимчив к качеству топлива. Но при плохом качестве солярки дизель может глохнуть и вовсе не запускаться. Что предпринять? Проблема с часто решается регулировкой форсунок, сменой дизельного топлива.
При черном задымлении из выхлопной трубы следует немедленно уменьшить нагрузку на двигатель. При возникновении белого и синего дымов необходимо провести техническое обслуживание топливной системы, отрегулировать термостат.
Особенно тревожный симптом «здоровья» техники стук в дизеле. Следует прекратить работу, провести диагностику, заменить сильно изношенные кольца и втулки.
При чрезмерном расходе масла также заменяются изношенные детали, производят смену поршневых колец.
Практические советы по использованию.
Конструктивные особенности приводных валов используемых машин часто имеют характер открытых, активно-вращающихся частей. Для исключения травматизма и аварийных поломок при работе с приводными машинами следует быть внимательным и учитывать следующие аспекты и правила:
- Агрегатируемая машина с трактором должна быть в исправном техническом состоянии.
- Использовать машину нужно строго по назначению в соответствующих требованиям условиях. Во время подготовки к работе ВОМ нужно убедиться в соответствии шлицов хвостовика вала и соединительной муфты привода используемой машины (8 шлицов или 21). При несоответствии нужно заменить хвостовик вала.
- Проверить наличие и надёжность крепления защитных кожухов, вращающихся частей приводной машины, регулировку предохранительных муфт и исправность карданных сочленений привода.
- Монтаж привода производят непосредственно на месте использования агрегата.Фиксация соединения делается специальным стопорным болтом при совпадении выточки на шлицах вала и отверстия соединительной муфты карданного привода агрегатируемой машины.
- Маршрут и радиус поворота должен соответствовать конструктивным особенностям агрегата.
- Во избежание перегрузок конструкций агрегата, выбор скорости движения, глубины обработки, ширины захвата, режима работы агрегата должен соответствовать нормам и требованиям.
- Отсоединение делают после полной остановки вала в нейтральном положении рычага переключения режимов привода и выключенном ВОМ.
При оптимальном балансе оборотов двигателя и нагрузки достигается значительное снижение расхода топлива на единицу объёма проделанной работы агрегатом.Если агротехнические и технологические условия выполнения работ не ограничивают скорость движения агрегата, передачу подбирают, руководствуясь оптимальной нагрузкой без признаков перегрузки трактора и механизмов используемой приводной машины. Работая с энергоёмкими машинами при недостаточной мощности двигателя, в ситуации неполной загрузки производительности агрегата на скоростях выше 7 км/час — применяют понижающий редуктор КПП.
Китайские
Основное отличие китайских мотоблоков от конкурентов из других стран — это низкая стоимость. Если подобный уровень цен обеспечивается за счет массовости производства — это одно. Но иногда китайцы, добиваясь снижения себестоимости, комплектуют свою продукцию деталями низкого качества. Поэтому при покупке изделий из Поднебесной нужно внимательно смотреть на историю фирмы-изготовителя и изучать отзывы потребителей такой продукции.
Основные технические характеристики и рабочие возможности мотоблоков, производимых в разных странах, отличаются несильно. Тем не менее стоит ознакомиться с наиболее востребованными и мощными дизельными моделями китайских производителей более подробно.
Forte HSD1G-80
Эта бюджетная модель считается лучшим культиватором среди мотоблоков, так как ее изначально создавали для этой цели, лишь позднее ей придали дополнительный функционал.
Характеристики:
- мотоблок среднего класса;
- двигатель бензиновый 4-тактный H168FB, 198 см³, 6 л.с.;
- ширина обработки — 80 см;
- число передач: 2 скорости вперед и 1 назад;
- вес — 85 кг;
- пневматические колеса.
Weima WM1100B (10012)
Данный механизм относится к классу тяжелых. Мощный дизельный двигатель обеспечивает ему высокий показатель крутящего момента, а шестеренчатый редуктор, сделанный по образцам лучших западных моделей, обеспечивает надежную эксплуатацию ходовой части.
Смотрите » Покупать мотоблок Тарпан с двигателем Briggs Stratton или GCV-160
Характеристики:
- мотоблок тяжелого класса;
- двигатель дизельный 4-тактный WM186FB, 406 см³, 9 л.с.;
- ширина обработки — 110 см;
- коробка передач механическая, 2/1;
- вес — 128 кг;
- пневматические колеса;
- дисковое сцепление;
- шестеренчатый редуктор.
Kipor KDT 910C
Еще один представитель дизельных механизмов. Пользователи отзываются о нем как об одной из самых надежных моделей, произведенных в Китае.
Характеристики:
- мотоблок тяжелого класса;
- двигатель дизельный 4-тактный KAMA KM186FS, 296 см³, 8,6 л.с.;
- ширина обработки — 90 см;
- коробка передач механическая, 3 скорости вперед и 1 назад;
- вес — 135 кг;
- пневматические колеса;
- сцепление — натяжной ролик;
- шестеренчато-цепной редуктор.
Рычаги гидравлики и силового регулятора
Три рукоятки переключения золотников распределителя 27,28,29 размещены по правую сторону панели управления у лобового стекла трактора. Каждый рычаг имеет четыре позиции. Постоянно рычаги находятся в нейтральном положении, при котором рабочая жидкость, поданная насосом к золотникам пропускается в сливную полость, а рабочие полости гидроцилиндров заперты золотником и находятся в зафиксированном положении. Передвижение рычага вверх соответствует команде «Подъём» — золотник открывает поступление масла в полости гидроцилиндров для подъёма. Первая нижняя позиция соответствует команде «Опускание». Вторая крайняя позиция соответствует «Плавающему» режиму работы гидравлики. Крайний правый рычаг 29 стандартно распределителя управляет гидроцилиндром задней навески, два свободных предназначены для подключения дополнительного оборудования агрегатируемого с трактором.
На тракторах оборудованных гидравлическим увеличителем сцепного веса трактора ГСВ рукоятка его управления выводился дополнительно к трём рычагам распределителя гидравлики.
По правую сторону сидения на одной панели с рукояткой ручной подачи топлива находится фиксатор положения рукоятки 43 силового регулятора и рычаг самого регулятора 45. Крайнее заднее положение рычага силового регулятора – «подъём агрегатируемого орудия» при подъёме рукоятку удерживают рукой. После подъёма рукоятку отпускают — она перемещается и фиксируется в положении «транспортная нейтраль». Промежуточное положение вперёд от «транспортной нейтрали» — «зона регулирования». Крайнее переднее положение – «принудительное опускание». После завершения опускания рукоятка самостоятельно устанавливается в начале зоны регулирования. Маховик крана переключения позиционного регулятора 52 находится под креслом водителя и имеет три позиции: правая позиция – «позиционное регулирование»; левая – «силовое регулирование»; средняя – «выключено». Маховичком 53 настраивают скорость коррекции силового регулятора. У основания водительского сидения ближе к правой стороне расположен поводок 40 управления фиксацией навески в транспортном положении.
Конструкция мотора трактора
Двигатель машины относится к классу 4-цилиндровых четырехтактных моторов с водяной системой охлаждения трактора. Он создавался специально для линейки этих тракторов на том же Минском тракторном заводе. Эксплуатационный объем мотора составляет примерно 4,75 л. Благодаря качественному электрооборудованию и полураздельной камере сгорания, номинальная мощность двигателя составляет 80 л. с., а крутящий момент – 2200 об/мин. Вес дизельного мотора составляет 428 кг. Некоторые модели тракторов дополнительно комплектуются предпусковым подогревателем ПЖБ-200Б. Для запуска машины в ее комплектацию входит электрический стартер и пусковой карбюраторный мотор. Также в конструкцию входит устройство блокировки запуска, который нужно использовать для удерживания трактора на месте при заведенном моторе.
Чтобы продлить сроки эксплуатации двигателя, производитель рекомендует выполнять его осмотр и обслуживание каждые 240 моточасов. Изготовитель не советует использовать печку без необходимости, так как это отрицательно влияет на стабильность крутящего момента двигателя.
Боковой ВОМ
Боковой ВОМ, устанавливается для привода механизмов, навешиваемых на переднюю навеску или с боку трактора. Отдельный корпус редуктора независимого «Бокового ВОМ» крепится к люку с левой стороны картера коробки передач МТЗ 80(82). Привод осуществляется от ведомой шестерни первой передачи и заднего хода. Приводной вал имеет стандартный восьми шлицевой наконечник и закрывается защитной крышкой.
Редуктор бокового ВОМ МТЗ 82 (80)
Рычаг включения «Бокового ВОМ» находится над полом по левую сторону места водителя. Включение осуществляется перемещением рычага 1 вверх, при этом тяга 2 поворачивает рычаг и валик с поводком, передвигая шестерню на шлицах вала 7, вводя шестерню 4 в зацепление. «Боковой ВОМ» включается при выключенном сцеплении.
Переключением понижающего редуктора получают две скорости вращения вала 535 и 735 об/мин в независимом режиме.
Синхронный привод «Бокового ВОМ» используют на тракторах хлопковой модификации МТЗ 80Х. Привод осуществляется редуктора от ведущей шестерни конечной передачи заднего моста. Если на тракторе установлен стояночный тормоз, боковой синхронный вал устанавливают только слева. Монтаж отдельного редуктора осуществляют к кожухам тормозов заднего моста. Включение производится с помощью шлицевой муфты. Рычаг управления выведен в кабину. Приводные синхронные валы установлены перпендикулярно оси движения трактора.
