Как сделать самодельный вездеход из мотоблока: особенности работы

Квадроцикл из мотоблока: переделка в 4 шага

Квадроцикл – транспортное средство на четырех колесах, отличающееся хорошей проходимостью, маневренностью и повышенной безопасностью. Нередко конструкторы сравнивают его с 4-колесным мотоциклом. Самодельные квадроциклы чаще всего воссоздают на основе мощных агрегатов типа «Нева». Пошагово это процесс выглядит так:

• модификация колесной части. Ввиду того, что мотоблочные движители конструктивно находятся под корпусом, в квадроцикле их нужно развести на равное расстояние от кузова. Для этого лучше всего воспользоваться заводскими адаптерами;
• переделка рамы – ее следует усилить. По возможности берется готовая от старого мотоцикла. Она будет крепче самодельной и не создаст в будущем квадрациклу проблем;
• монтаж дисков – для квадроцикла подойдут низкопрофильные диски. Для сглаживания трения между резиной и ободом устанавливают тканевые прокладки;
• инсталляция шин на квадроцикл – традиционно используют камеры от грузовиков. Можно воспользоваться так же колеса малого давления, достоинства которых будут рассмотрены дальше. Несомненным бонусом для квадроцикла станет то, что он не будет нуждаться в амортизаторах.

После нехитрых манипуляций квадроцикл можно испытывать на проселочной трассе.

Особенности караката

По принципу работ каракат почти ничем не отличается от внедорожника, только главной его особенностью являются крупные колёса, которые перетянуты надёжными ремнями. На первый взгляд, машина может показаться слишком большой и неповоротливой, но такое устройство можно спокойно использовать даже на самых трудных территориях, со скоростью до 70 километров в час.

Есть четыре основных способа создания больших колёс для вездехода:

1. Первый метод считается довольно простым: для этого используют два диска из листа металла, которые устанавливаются на втулку. После на неё монтируется специальная камера, которая крепится отрезками специальной транспортерной ленты.
2. Второй способ включает в себя крепление главного диска на втулку и скрепление перемычек. После к ним привариваются кольца по бокам.
3. Третий метод очень схож со вторым, только для центрального диска в этом случае используется специальная спица из трубы либо металлического листа.
4. Четвёртый способ включает в себя установку на втулку двух дисков, которые больше похожи на снятые с колёс детали мотороллера.

С помощью крепкой подвески, которую можно легко сварить из стальных труб и совместить с шарнирами, каракат может выдерживать очень большие нагрузки. Управлять таким транспортом сложнее, так как часто в основе средства лежит простая червячная передача.

Чтобы создать правильный каракат их мотоблоков, можно применить на практике советы от мастеров, которые касаются вездеходов, а также внимательно рассмотреть соответствующие проекты.

Мастерам, которые понимают в механике и строении мотоблоков, будет намного легче создать действительно эффективный и комфортный в использовании транспорт, который станет настоящим помощником при поездках на разных территориях и при разных погодных условиях.

Создание вездехода

Многие владельцы мотоблоков знают о том, что их можно очень легко и быстро превратить в снегоход, который поможет быстро передвигаться по заснеженным и неудобным территориям.

Главное в этом случае — подобрать подходящий двигатель. Опытные пользователи рекомендуют покупать транспорт, в котором будет предусмотрено ручное управление и тягово-сцепной механизм. Чаще всего применяют мотоблоки, конструкция которых включает применение 4-тактного 1-цилиндрового двигателя на бензине, который обладает системой охлаждения воздушного типа.

Материалы для работы

До начала конструирования снегохода нужно приготовить соответствующие материалы. К ним будут относиться:

• рама;
• привод;
• полозья;
• рулевая колонка;
• сильные колёса (либо гусеницы, оснащённые снегозацепами);
• силовое устройство.

Некоторые элементы можно делать самостоятельно, а некоторые нужно покупать. Например, раму лучше всего будет взять от старого мотоцикла, а для поворотных стоек лыж воспользоваться продольными трубами рамы от ненужного велосипеда.

Как сделать вездеход из мотоблока описание и фото

Перед тем, как сделать вездеход из мотоблока, нужно решить какой тип вездехода необходим, исходя из своих потребностей. Если же с гусеничными механизмами отсутствует опыт работы, рекомендуем начинать с обычного пневматика.

Дальше нужно определить условия эксплуатации, вместимость и грузоподъемность вездехода. После этого переходим к созданию эскизов конструкции вездехода. Для этого намечаем расположение всех агрегатов и узлов будущей машины.

Для создания вездехода нельзя использовать любой двигатель. На нем обязательно должно быть принудительное охлаждение. Для этого прекрасно подойдут двигатели от мотоблоков с воздушным или водяным охлаждением. Кроме этого у двигателя должен быть большой запас мощности, чтобы у вездехода была возможность передвигаться в любых условиях.

Для расчета максимальной мощности используется формула: nдв.макс.=10-3Nуд.mп, где максимальная мощность — nдв.макс., удельная мощность на тонну веса — Nуд, ее пределы устанавливаются от 20 л.с. до 35 л.с.

Если собираетесь использовать вездеход в течении всего года, желательно выбрать четырехтактный мотор. Они стабильнее работают и легче запускаются при минусовых температурах.

Какой тип двигателя выбирать на вездеход — дизельный или бензиновый?

Здесь нет конкретных рекомендаций, потому что у каждого из них есть свои плюсы и минусы.

Для использования в вездеходах хорошо зарекомендовали себя двигатели отечественного производства: М-67 от мотоциклов и автомобильные двигатели семейства «Заз». Также часто встречаются двигатели, у которых за основу взяты тракторные пускачи. В последнее время широкое распространение получили самодельные вездеходы из мотоблоков. Это связано с тем, что на рынках появилось много недорогих китайских мотоблоков с двигателями достаточной мощности. Такие моторы показали свою надежность и неприхотливость по довольно низкой цене.

Для создания ходовой части желательно использовать независимую подвеску колес. Несмотря на более сложную технологию, они предоставляют более комфортные условия для водителя и пассажиров. Можно добиться превосходного результата используя их вместе с колесами из пневматики низкого давления.

При изготовлении рамы используют два вида конструкции: пространственную и плоскую. Также для гусеничных машин — цельную, для колесных машин — сочлененную. Можно использовать сочлененную конструкцию рамы для гусеничного вездехода, что даст большую почву для развития конструкторской мысли.

Однако большая сложность сочлененной рамы мало применяется для создания вездеходов своими руками. Для того, чтобы изготовить раму для вездехода, понадобятся уголки, швеллеры и трубы разных размеров и сечений.

Альтернативные варианты переделки

Есть и другой, более простой, но не менее эффективный способ переоборудовать ходовую часть. Всем известно, что при одинаковой мощности мотора у машин на гусеничном ходу проходимость намного выше, чем у их колесных аналогов. Именно этот факт и положен в основу переделки.

Для переоборудования в болотоход нужно изготовить гусеницы или обзавестись старыми, например, от снегохода «Буран». Эти гусеницы подгоняются под диаметр колес мотоблока, затем из баллонов выпускается воздух, чтобы можно было без труда гусеницы надеть на спущенные колеса. Надев гусеницы, баллоны снова накачивают, и, увеличиваясь в размерах, они плотно «впечатываются» в надетые на колеса гусеницы.

«Обутый» в такие импровизированные гусеницы, болотоход при движении оказывает в 2-3 раза меньшее давление на поверхность, чем при движении на колесах. К тому же такая «обувка» на порядок улучшает сцепление механизма с грунтом, намного увеличивая его проходимость.

Вдобавок у такого способа трансформации есть еще одно достоинство: при необходимости очень быстро можно провести его обратную переделку в минитрактор. Для мотоблока, чье основное предназначение – обработка земли, подобная возможность имеет далеко не последнее значение.

Самодельная пилорама с двигателем от мотоблока

Домашняя пилорама незаменима при строительстве. Сделать такое изобретение можно с помощью двигателя от мотоблока. Мотор должен иметь довольно большую мощность – от 13 л.с. Самостоятельно можно изготовить пилораму с ленточной пилой. Удобство такой конструкции в ее небольших размерах и мобильности, она легко собирается и разбирается.

Основой служит рама и 2 направляющие трубы, на которые устанавливается каретка. На нее крепятся рабочие колеса, одно из которых ведущее (на него устанавливается ременная передача). Двигатель также устанавливается на каретку. В самом конце производится натягивание ленточной пилы с помощью натяжителя.

Конструкция получается малогабаритной, но достаточно мощной. Толщина спила регулируется вручную. Главное преимущество самодельной пилорамы – ее цена.

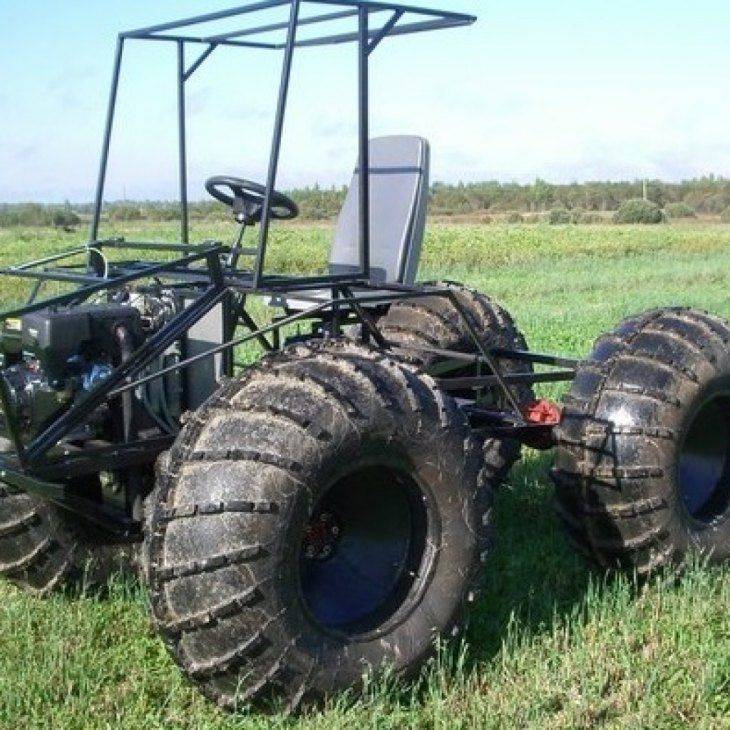

Делаем каракат из мотоблока своими руками

Итак, как же сделать каракат из мотоблока своими руками и тем самым создать для себя надежного и незаменимого помощника не только для собственного хозяйства, но и для поездок на рыбалку и на охоту?

Выбор рамы для караката

Каракат из мотоблока, естественно, требует от конструктора-умельца иметь сам мотоблок, относящийся,желательно, к тяжелому или среднему классу. По сути, каракат является ничем иным, как самодельным вездеходом, установленным на четыре или на три колеса ( зависит от конструктивной схемы), с колесами, «обутыми» в шины низкого давления, приводящимся в движение двигателем внутреннего сгорания.

Чтобы каракат из мотоблока не обманул Ваших ожиданий и стал незаменимым транспортом для продолжительных поездок на охоту или рыбалку по сложному бездорожью, необходимо ясно представить себе все этапы его изготовления.

Для начала следует определиться с рамой. В принципе, многими конструкторами самодельных каракатов брались рамы от мотоциклов “ИЖ”, или же даже от УРАЛА, что определяется финансовыми возможностями участника (ков) процесса изготовления караката, а также тем, что имеется под рукой.

Каракат из ИЖа обладает хорошими маневренными свойствами, что предопределяет его основное использование при передвижении через лес, а также при преодолении пересеченной местности с большими перепадами высот, склонами и оврагами.

Изготовление своими руками подвески

На следующем этапе изготовления караката из мотоблока требуется выполнить подвеску и задний мост. Подвеску нужно будет сделать своими руками, так как подвеска караката предполагает сварную конструкцию из двух частей, соединенных посредством шарнирного крепежа. В конструкции подвески караката лонжероны сопрягаются между собой посредством рулевой втулки, подкоса и спец стойки, в результате чего формируется независимая задняя и передняя подвески.

Монтаж на самодельный каракат колес

Колеса будущего караката представляют собой важнейшую и наиболее дорогую его часть. Их можно или приобрести, или же сделать своими руками

Важно отметить, что все известные самодельно изготовленные конструкции этих вездеходов, включая даже каракат из мотороллера «Муравей», оснащаются не собственно колесами, а только камерами и покрышками колес грузовых автомобилей (КамАЗов, Уралов, а также от их прицепов, включая большойК-700)

Именно за счет таких колес и обеспечивается легкость рулевого управления и преодоления неровностей местности, что в конечном итоге обеспечивает безопасность езды на таком вездеходе-каракате. Значительный объем камер придает каракату с такими колесами хорошую плавучесть, что является полезным дополнением к его хорошей проходимости. Иногда каракаты оснащаются простыми камерами, прикрепленными к подвеске через колесные диски и металлические ленты, которые охватывают снаружи камеру колеса и крепятся к дискам.

Установка двигателя и дополняющих его систем передачи крутящего момента на ведущие колеса. После установки на раму караката подвески с колесами можно приступить к монтажу двигателя, а также всех других дополняющих его систем – сцепления, тормозной системы и системы вывода продуктов сгоревшего топлива.

По завершении этого требуется всесторонне испытать каракат, и только после успешного завершения испытаний его можно полноценно эксплуатировать.От того, какой мотоблок (большой или средней мощности) имеется в распоряжении домашнего конструктора караката, таковой будет и его мощность.

Снегоход из мотоблока

Зимой передвигаться по местности становится значительно сложнее, а покупка даже подержанного снегохода сопряжена со значительными финансовыми затратами. Решением проблемы является переделка мотоблока в снегоход. Все необходимое для этого можно найти на ближайшей свалке или в пункте приема металлолома. При наличии достаточной суммы приобретаются модульные гусеницы, устанавливаемые вместо колес на полуось.

Если взять за основу уже изготовленный трактор, то для работы потребуются:

• старые широкие колеса от внедорожника;
• листовая сталь шириной не менее 40 см;
• транспортерная лента с кордовой основой.

Сделать снегоход можно разными способами. Выбор зависит от мастерства владельцев транспортного средства и наличия подручного материала.

Переделка может проводиться по таким направлениям:

1. Замена штатных колес на более широкие, оказывающие минимальное давление на снег. При необходимости на колеса цепляются приспособления для увеличения сцепления (цепи, канаты).
2. Закрепление колес в широких и легких грунтозацепах. Предварительно из камер выпускается воздух. Обода надеваются на колеса, которые накачиваются до предела.
3. Установка транспортерной ленты на колеса. Чтобы лента не слетала, на ее краях с помощью заклепок закрепляются алюминиевые планки.

Самодельный снегоход из мотоблока не поставит рекорда скорости. Но для поездки в лес за дровами или на зимнюю рыбалку его возможностей будет вполне достаточно.

Преимущества и недостатки

Основные преимущества конструкции:

• имеет простое устройство;
• низкое удельное давление на грунт обеспечивает повышенную проходимость;
• в конструкции используются узлы от серийной автомобильной техники, что упрощает поиск запасных частей и ремонт;
• предусмотрена возможность работы с оригинальным прицепом на гусеницах;
• корпус при качественной сборке не пропускает воду;
• возможен заказ гусеничных лент с увеличенной шириной звена.

Недостатки вездехода:

• для сборки кита потребуется приобрести дополнительные узлы;
• необходимо крепить груз при перевозке подручными средствами;
• при движении по бездорожью возможны обрывы тормозных шлангов;
• не предусмотрен штатный счетчик моточасов.

Особенности конструкции

Такие устройства считаются универсальными, поэтому более мощные машины переделывают до небольших тракторов. С таким средством владелец сможет сэкономить денежные средства и получить практичное и удобное устройство. В сельской местности, как правило, преобладают труднопроезжаемые дороги. Да и многие владельцы любят зимнюю рыбалку, а также походы в осенний лес за грибами.

Самодельные транспортные устройства, состоящие из мотоблоков, обладают широким видовым спектром. Положительная черта мини-трактора заключается в его комфортном использовании

При создании такого средства передвижения очень важно учитывать несколько особенностей: смещение главного центра тяжести, увеличение передней оси, а также использование нового дифференциала

В настоящее время в продаже имеются целые комплекты, которые помогают повышать количество встраиваемых в устройство функций.

Для тех кто хочет ездить на сельском участке по снежным дорогам, также хорошо подойдёт этот вариант. Создать снегоход своими руками довольно просто. Самым сложным в этом случае является составление чертежей и монтаж шасси на четырёх колёсах. Особенностью такого транспорта можно считать минимальное давление, которое приходится на поверхность земли. Лучше всего изготовить специализированные сцепки с землёй, исходя из колёс мотоблока.

Для владельцев тяжеловесных машин всё намного легче. Строение транспортного устройства почти незаметно. В этом случае владельцу нужно только закрепить грунтозацепы на поверхности колёс транспортной модели.

Существуют некоторые особенности создания вездехода. Главные детали, которые нужно покупать либо создавать самостоятельно для транспорта на основе мотоблока:

рама — нужна для создания мобильного транспорта в труднопроходимых участках;
задний мост важно использовать дня монтирования задних колёс;
место для посадки водителя — его следует защитить от попадания грязи и воды из-под колёс при езде;
освещение, которое поможет безопасно передвигаться в любое время суток.

Вездеход с основой в виде мотоблока создаётся, как одноместный транспорт. Общая грузоподъёмность такого оборудования должна доходить до 200 килограмм. Ширина будет рассчитана из устойчивости к возможному опрокидыванию транспорта, чаще всего она начинается с 1100 мм.

Современные выпускаемые в производство мотоблоки МТЗ, Угра и Нева включают в себя мощность, превышающую 10 лошадиных сил. Такой мощности вполне хватит, чтобы двигаться со скоростью больше 10 километров в час. При езде по непроходимым местам и топким участкам скорость может значительно уменьшаться и доходить всего до 1−2 миллиметров в час.

https://youtube.com/watch?v=cBc__uja2IU

Этапы создания самодельного караката

Желая в домашних условиях сконструировать вологодский болотоход каракат или другие его модели, следует прежде всего заблаговременно приобрести необходимые инструменты, а также обзавестись подходящими комплектующими.

Полный перечень необходимых комплектующих и инструментов может варьироваться и напрямую зависит от выбранной модели транспортного средства, которую планируется изготовить. Разбирая процесс сборки подобного изделия, необходимо выделить сразу несколько важных этапов:

1. Подбор рамы самодельных тракторов или мототехники, которая станет основой будущего приспособления.
2. Планирование и сборка заднего моста, а также подвески транспортного средства.
3. Выбор и монтаж подходящих колес.
4. Установка силового агрегата.

Поскольку подобного рода элементы представляются ключевыми в конструкции болотохода, особенности их подбора и монтажа целесообразно рассмотреть подробнее.

Рама

Основным элементом конструкции является рама, на которую в дальнейшем будут устанавливаться другие комплектующие и узлы. Её выбор напрямую влияет на внешний вид будущего караката, а также его эксплуатационные характеристики. Опытные мастера рекомендуют использовать рамы старых мотоциклов отечественного производства, например, ИЖ или Урал, поскольку из мотоцикла сделать каракат значительно проще, чем из авто.

Запчасти от них отличаются низкой стоимостью, высокой прочностью и оптимальными для использования в качестве основы для болотохода характеристиками. Ведь подобные трехколесные модели могут похвастаться высокой маневренностью и проходимостью, что делает их универсальными. В процессе изготовления, целесообразно использовать чертеж рамы ввиду сложности узла.

Рама болотохода

Подвеска

В процессе конструирования ходовой части настоятельно рекомендуется отдать предпочтение независимому типу подвески. Это обусловлено не только простотой её изготовления, но и отличными характеристиками.

Колеса

Выбору колес для будущего болотохода необходимо уделить особое внимание, поскольку от этого зависит его проходимость, а также удобство в управлении. Для подобного использования прекрасно подойдут крупные колеса от грузовиков высокой мощности

Повсеместно используются камеры с низким давлением, что позволяет вездеходу преодолевать даже крупные препятствия. При желании можно сделать диски на каракат, что позволит значительно улучшить внешний вид конструкции. Следует помнить, что для пневмохода требуется использовать исключительно камеры шин грузовых авто, а не сами колеса.

Двигатель

После того как монтаж колес был полностью завершен, следует приступать к установке двигателя, а также сопутствующих механизмов, необходимых для корректного передвижения транспортного средства. Как было сказано ранее, имеет смысл отдавать предпочтение мощным агрегатам, оснащенным жидкостным и воздушным охлаждением. Хорошим вариантом может стать изделие с двигателем Лифан.

Кроме того, самодельная конструкция может использовать не только бензиновые двигатели, но и дизельные аналоги, что позволит существенно повысить проходимость, а также сделать транспортное средство более экономичным. Однако, у подобного варианта мотора есть и ряд недостатков, о которых следует помнить.

Прежде всего, это нестабильная работа и запуск в условиях низких температур, что особенно важно для каракатов, поскольку они часто используются в зимний период. Скоростные показатели дизельных агрегатов существенно уступают бензиновым аналогам

Тормоза

Поскольку при условии правильного подбора комплектующих и их установки каракат может развивать внушительную скорость в условиях более-менее ровной дороги, необходимо снабдить конструкцию тормозами, способными быстро остановить транспортное средство.

Двигатель на каракате

Это крайне важно, так как в условиях бездорожья нередко требуется преодолевать крупные препятствия, спуск с которых может существенно увеличить скорость движения. Для использования в конструкции в большинстве случаев рекомендуется выбирать тормозные механизмы барабанного типа, что обусловлено их высокой эффективностью

Особенности создания самодельного снегохода из мотоблока своими руками

Многие умельцы знают, что такая агропромышленная машина, как мотоблок, может легко трансформироваться в снегоход, позволяющий успешно передвигаться по бездорожью даже в самые заснеженные дни. Причем сам процесс переделки довольно прост и незамысловат.

Главное подобрать правильный двигатель. Опытные владельцы таких «помощников» советуют отдать предпочтение тому приспособлению, которое обладает ручным управлением и тягово-сцепным устройством. В большинстве случаев в ход идет класс мотоблоков, конструкция которых предусматривает использование 4-тактного 1-цилиндрового двигателя на бензине, имеющего охлаждение воздушного плана.

Прежде чем приступать к процессу работы над будущим снегоходом, необходимо приготовить:

• мощные колеса (или же гусеницы со снегозацепами);
• раму;
• силовой агрегат;
• привод;
• полозья;
• амортизаторы;
• рулевую колонку.

Некоторые детали можно создать самим, а некоторые приобрести. К примеру, рама подойдет от старого мотоцикла, а в качестве поворотных стоек лыж стоит использовать продольные трубы рамок от старых велосипедов.

Как с мотоблока сделать снегоход: пошаговая инструкция

• Для начала на гусеничном движителе происходит установка двигателя от мотоблока;
• Затем к нему прикрепляются две тяги, присоединяющиеся к поперечной балке (где уже закреплены руль и лыжи);
• Передняя стойка и сидение монтируются в пространстве между двумя тягами;
• Теперь гусеничный движитель нужно присоединить к указанной поперечной балке;
• Все остальные детали следует прикрепить посредством штифтов и болтов.

В итоге должно получиться отличное моторизированное транспортное средство, сумеющее перевозить человека (и небольшой груз) в трудных погодных условиях.

С чего важно начать

Перед тем как начать переделку старого транспорта, очень важно определиться с некоторыми особенностями. Можно создать конструкцию на гусеницах или же пневматических колёсах

Устройство с передвижением на гусеницах считается более сложным в управлении — это нужно обязательно учитывать.

Далее следует определиться с тем, в каком месте и при каких условиях будет применяться устройство, а также какую массу оно сможет без ущерба перевозить. После этого можно начать разработку эскиза .

При этом запрещено брать любой попавшийся двигатель. В нём должно присутствовать принудительное охлаждение. Следует приобретать мотоблоки, в которых будет воздушное и водяное охлаждение. Мотор в таком транспорте должен обязательно быть очень мощным, чтобы можно было легко передвигаться по любой местности.

Небольшой вездеход, созданный своими усилиями, станет настоящей гордостью для каждого умельца. Такое оборудование в магазине стоит дорого, поэтому намного легче и дешевле будет собрать его из подручных средств.

Как сделать грунтозацепы для мотоблока Нева

Рассмотрим, как самостоятельно сделать грунтозацепы для мотоблока Нева МБ и Нева МБ-2. Указанные мотоблоки отличаются друг от друга весом и трансмиссией.

В таких случаях делают самодельные утяжелители или покупают их.

Для утяжеления колес мотоблока важно знать, что надбавочный вес не должен превышать 50 кг. Это нужно учитывать, изготавливая самоделки

Способов прибавить вес колесам достаточно много, каждый фермер придумывает что-то свое. Можно добавить грузила с помощью металлического блина и гирь в 5 и 10 кг. Для этого к внешней стороне колеса (переднего) крепится блин и с помощью просверленных отверстий и дополнительных конструкций гири крепятся к оси агрегата, увеличивая вес колес и облегчая работу мотоблока.

Добавить вес колесам можно с помощью колесных дисков, заливая их бетоном и вставляя в грунтозацепы к мотоблоку, с внутренней стороны колес вешают гири (если это понадобится).

Еще один способ приготовить грузы для колес — разрезать старую металлическую бочку, соорудив полые конструкции (как блины), заполнить пустое пространство песком или щебнем, дополнительно можно залить водой для придания дополнительного веса.

Для мотоблока Нева МБ-2 производитель выпускает колеса с грунтозацепами Ф340х110, то есть их диаметр равен 340 мм и ширина – 110 мм. Наиболее подходящим материалом для изготовления грунтозацепов своими руками являются старые колесные диски от ВАЗ-2106 (Жигули) 1.3 шириной 4.5″ (114 мм) и номинальным диаметром 13″ (330 мм). В идеале найти полный комплект дисков, так как на одну пару можно поставить шины и применять ее для езды вкупе с адаптером и телегой, или транспортировки агрегата по асфальту.

Описание процесса изготовления грунтозацепов из жигулевских дисков для мотоблока Нева:

• Стальной уголок шириной 5 см разрезать болгаркой на отрезки длиной 11,8-12,2 см.
• Отметить середину каждого отрезка и аккуратно вырезать с помощью болгарки треугольники с одной стороны уголка. Это нужно для формирования заостренных лопастей, которые создадут лучшее сцепление с грунтом.
• Нагреть заготовки газовой горелкой и, используя молоток, пассатижи и тиски, согнуть их и заварить сваркой по получившемуся шву.
• Готовые лопасти будущих грунтозацепов приварить к дискам с внешней стороны, соблюдая интервал в 15 см. Острие должно быть направлено по ходу движения мотоблока.

Готовые грунтозацепы показаны на фото ниже.

Мы рассмотрели далеко не все варианты изготовления грунтозацепов и утяжелителей. Какие грунтозацепы изготавливаются по тем или иным размерам, лучше расскажут специальные чертежи и схемы, прилагающиеся к каждому виду мотоблоков.
