Надежные вездеходы Сокол производят с автозапчастей

Обвес для квадроцикла своими руками

Обвес квадроцикла своими руками — стеклопластиковый. Вклеивал его впервые, а потому сначала изучил рекомендации по выполнению соответствующих работ. Но как оказалось — процесс этот кропотливый, хотя результат того стоит.

Сначала изготовил из стальной квадратной трубы сечением 10x10x1 мм требуемые контуры обвеса. Благо эта труба легко гнётся даже руками через колено. Контур приварил к раме с помощью перемычек из этой же трубы, в местах, где потом (после выклейки обвеса), можно было бы без труда «прихватки» спилить. Затем изогнул из оргалита (древесно-волокнистой плиты) «крылья» и зафиксировал их саморезами к контуру и перемычкам. Там, где изгиб получался крутой, крепил отдельные полоски из того же оргалита. Передок выводил пенополистиролом, приобретённым в хозяйственном магазине. Можно было использовать пенопласт или ту же монтажную пену, но пенополистирол оказался более подходящим материалом — хорошо режется острым тонким ножом. Отдельные элементы из него клеил в общую конструкцию на монтажной пене.

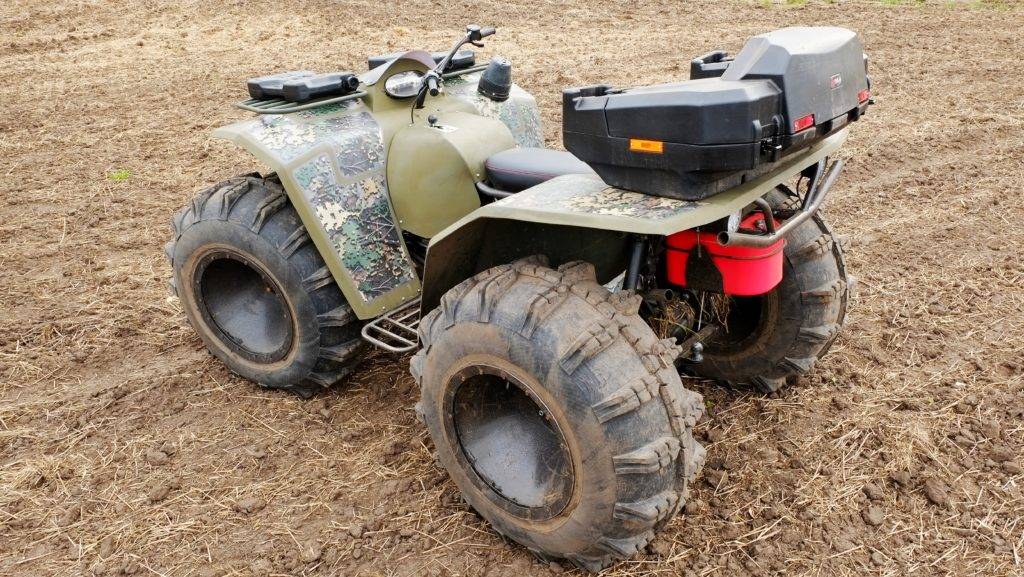

Квадроцикл Сокол и его модификации

Создатель квадроцикла Сокол разработал несколько модификаций тяжелого мотовездехода. Они отличаются массой характеристик, а каждая последующая версия становится более совершенной. Модификации квадроцикла Сокол следующие:

  • Квадроцикл Сокол 1.0 с двигателем 1SSZ-FE. Устанавливается с автоматической трансмиссией от Toyota Vitz. Рабочий объем двигателя в этой версии составляет 996 куб. см, а максимальная мощность достигает 70 л. с. Двигатель позволяет разгонять этот мотовездеход до 80 км/ч. Представленная модель поступила в производство, но ее быстро убрали с продаж, так как ее разработчики посчитали существующую мощность недостаточной. Впоследствии была разработана следующая версия.
  • Квадроцикл Сокол 1.5 с мотором 1NZ-FE. Объем двигателя этой модификации составляет 1496 куб. см, а мощность достигает 109 л. с. Этот узел вместе с трансмиссией был взят с автомобиля Toyota Vitz. Поэтому квадроцикл обладает более совершенными параметрами и отличается высоким сроком эксплуатации.
  • Квадроцикл Сокол Про. Здесь также установлен двигатель от Toyota Vitz 1NZ-FE. В этой модели применяются многолетние наработки и учтены пожелания покупателей. Новый рисунок шин увеличил проходимость, что для подобной техники является самым важным показателем. Сокол Про – это самая новая модель, в которой учтено все до мелочей.

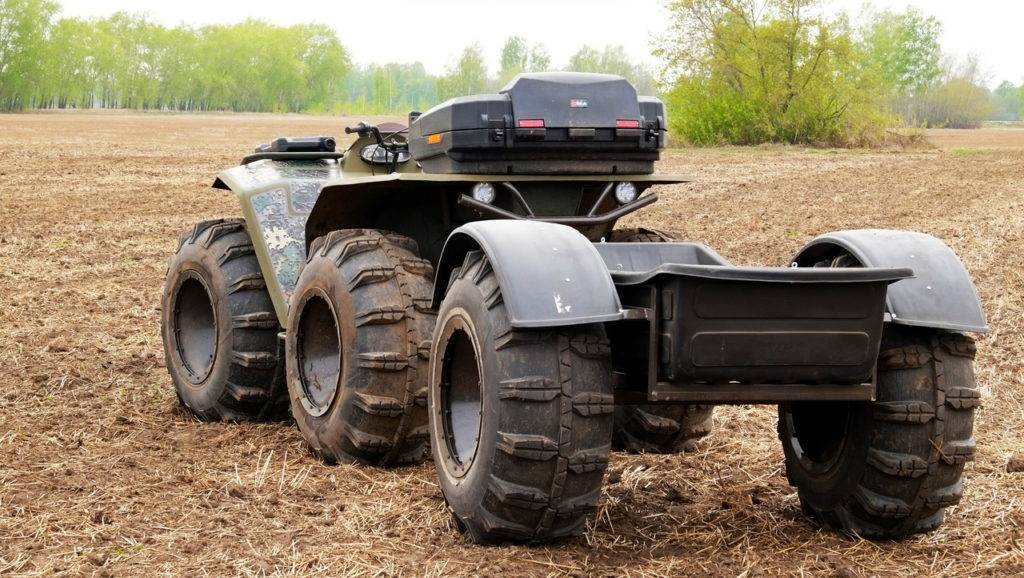

  • Квадроцикл Сокол Пикап. Компоновка модели автомобильная, что позволяет мотовездеходу перевозить грузы и людей.

Устройство и конструкционные особенности

История разработки техники началась более 10 лет назад, когда Алексей Поздеев приступил к сборке прототипа машины, способной передвигаться по пересеченной местности. Первая модификация оснащалась пространственной рамой из стальных труб, в которой находится рядный 4-цилиндровый мотор от автомобиля Toyota Vitz. При рабочем объеме 997 см³ агрегат развивал 69 л.с. и отличался повышенной эластичностью (благодаря применению системы регулировки фаз газораспределения). От Vitz была позаимствована и автоматическая трансмиссия с несколькими режимами работы.

Снегоболотоход развивал на твердом грунте скорость до 80 км/ч, однако конструктор счел тяговые характеристики низкими. Следующий прототип оснастили бензиновым рядным мотором Toyota 1NZ-FE, который отличался увеличенным до 1497 см³ объемом цилиндров и развивал мощность 109 л. с. Силовая установка с автоматической коробкой была снята с «донора» — легковой машины Toyota Vitz. Мотор отличается повышенной до 11 ед. степенью сжатия, допускающей применение бензина с октановым числом 95 и выше. Позднее вышел модернизированный болотоход «Сокол Про».

Крутящий момент передается карданными валами к неразрезным мостам от кроссоверов Suzuki, которые установлены на доработанных листовых рессорах от малотоннажного грузовика «Газель». Из схемы подвески исключены элементы с шарнирами, что отрицательно сказалось на управляемости, но увеличило надежность ходовой части. Отсутствие выступающих рычагов позволяет передвигаться по лесным дорогам без риска отрыва деталей вследствие ударов об лежащие на грунте бревна или булыжники.

Рулевое управление с гидравлическим усилителем, насос смонтированы на двигателе. Вместо стандартного автомобильного руля применены рычаги мотоциклетного типа, что потребовало доработки редуктора. На вездеходах сохранены дисковые тормозные механизмы с гидравлическим приводом и вакуумным усилителем. Конструктор предлагает установку покрышек ОИ-47 от грузовой техники, возможно применение шин ИП-184 (отличаются уменьшенной до 400 мм шириной протектора). Внешний диаметр колес не зависит от ширины беговой дорожки и составляет 1100 мм.

Преимущества и недостатки

Согласно отзывам владельцев квадроциклов Сокол, мотовездеход отличается хорошей динамикой, надёжностью и универсальностью. Среди положительных качеств модели названо следующее:

  • Проходимость. Ни один другой квадроцикл не может посоревноваться в этой категории с отечественной моделью. Мотовездеход способен преодолевать заболоченные и поросшие кустарниками участки, рыхлую почву, песок, глину и т.д. Техника не застрянет на вязком грунте или в небольшой яме. Даже при передвижении по слою снега толщиной 50 см агрегат не грузнет.
  • Надежна ходовая часть. Колесные диски и шины уникальны, поэтому они не подвергаются деформации. Даже если водитель наедет на острый камень, колесо не пробьется, что повышает комфорт и безопасность при передвижении в дикой местности.
  • Компактность. При всей своей мощи квадроцикл обладает довольно небольшими габаритами. Он не займет много места в гараже, а также может перевозиться на специальном прицепе. Проехать на этом мотовездеходе можно по узким лесным тропинкам, между деревьями, по проселочной дороге, прочим узким местам.
  • Скорость. В конструкции присутствует мощный мотор, который позволяет последней из модификаций разгоняться до 109 км/ч. При этом транспортное средство сохраняет свою устойчивость и экономно расходует топливо.

Есть у Сокола и недостатки, которые следует учесть перед покупкой и в ходе использования мототехникой:

  • Управляемость. Так как ходовая часть была усилена, а дифференциал заднего моста заварен, управляемость значительно снижена. Это особенно заметно при пересечении местности с большим количеством различных преград, так как любая вибрация и удары передаются на руль.
  • Несоответствие требованиям, установленным для общих дорог. Вес модели составляет 400 кг, поэтому правилами дорожного движения запрещается использование такого квадроцикла в городской черте.
  • Стоимость. Этот мотовездеход хоть и стоит дешевле аналогов, но в целом имеет высокую цену. Такую стоимость имеет бюджетный легковой автомобиль, поэтому покупатели задумываются, а стоит ли выбирать квадроцикл, если можно вместо него приобрести машину.

Колёса и рулевое управление

При форсировании различных преград серьёзной проблемой могут стать высокое усилие и обратная реакция на руле. Чтобы этого не произошло, мотовездеход оснастили переделанным под мотоциклетный руль гидроусилителем. В результате даже на месте поворот колёс можно осуществить одним пальцем.

Промышленность не выпускает шин и колёсных дисков, удовлетворяющих разработчика. На квадроцикл Сокол, технические характеристики которого по-своему уникальны, их приходится изготавливать самостоятельно. В качестве основы будущей «обувки» используются грузовые шины низкого давления ОИ-47 (1100*420*21) или ИП-184 (1100*400*20), которые облегчают до 30 – 35 кг, удалив лишний корд и нарезав специальный протектор. Давление внутри этих бескамерных покрышек составляет всего 0,2 атмосферы, а накачка осуществляется за счёт подачи выхлопных газов.

Благодаря своеобразному техническому решению тяжёлый, массой 700 кг, квадроцикл оказывает минимальное давление на грунт и имеет положительную плавучесть даже с водителем и пассажиром в седле. При преодолении водных преград он вне конкуренции!

Трансмиссия и подвеска

В стремлении обеспечить максимальную защищённость агрегатов при движении по пересечённой местности и увеличить проходимость своего детища, автор проекта принял решение отказаться от подвески независимой конструкции. Квадроцикл был установлен на неразрезные мосты от популярного японского внедорожника Suzuki Jimni. Но даже возможностей этих проверенных в эксплуатации узлов разработчику показалось мало. Трансмиссия получила жёсткую постоянную межосевую блокировку, а дифференциал заднего моста наглухо заварен. Понятно, что это не слишком благоприятно сказалось на управляемости, зато существенно проходимость возросла. При этом передний мост всё же выполнен отключаемым. Для этого пришлось изготовить специальные хабы герметичной конструкции. Вместе с мостами перекочевали на мотовездеход и гидравлические тормоза.

Подвеска выполнено максимально просто. В её конструкции использованы рессоры и сайлентблоки от ГАЗ-3302 «Газель», а подверженные повреждениям детали, вроде дополнительных рычагов, тяг и стабилизаторов, отсутствуют. В результате, даже если под брюхом квадроцикла окажутся брёвна или камни, риск поломок сведён к минимуму. Оценивающие квадроцикл Сокол отзывы говорят, что назвать его подвеску комфортной трудно. Но когда альтернативой жёсткой езде является преодоление многокилометрового пути пешком, с этим легко смириться.

Двигатель

В первом варианте квадроцикла в качестве его силового агрегата был использован мотор 1SZ-FE вместе с АКПП от автомобиля Toyota Vitz с рабочим объёмом 996 куб. см., имеющий четыре цилиндра и развивающий мощность в 70 л. с. Охлаждение – жидкостное. Его возможностей оказалось достаточно для того, чтобы уверенно разгонять вездеход до скорости 80 км/час. Однако, как это довольно часто бывает, после проведения всесторонних испытаний этого показалось мало, и появилась версия Сокола, оснащённого мотором 1NZ-FE, имеющим рабочий объём 1496 куб. см. и мощность 109 л. с. Он также был заимствован у Toyota Vitz.

В результате максимальная скорость осталась прежней, но, благодаря крутящему моменту, который увеличился с 94 до 144 Н.м., существенно возросла динамика и тяговые характеристики.

Авторский квадроцикл Сокол

Россия, со своими характерными природными условиями и практически полным отсутствием в некоторых регионах того, что можно хотя бы с некоторой натяжкой назвать дорожной сетью – одно из самых подходящих мест для эксплуатации квадроциклов. Более того, серийно выпускаемая техника не всегда способна справиться с задачами, которые приходится решать жителям российской глубинки. И тогда берутся за дело талантливые умельцы, которыми так богата наша страна. Благодаря их усилиям рождаются машины, сравнивать которые с продаваемыми в мотосалонах моделями, прямо скажем, затруднительно. Например, квадроцикл Сокол.

Квадроцикл из оки своими руками

Силовым агрегатом для моего самодельного квадроцикла стал мотор от автомобиля «Ока» — 32-сильный, двухцилиндровый, четырёхтактный, жидкостного охлаждения. И если для автомобиля его мощности часто оказывалось маловато, то для квадроцикла должно было хватить с лихвой.

Рама машины — пространственная, сварная. Основные её элементы (две пары лонжеронов: верхняя и нижняя) выполнены из круглых труб типа ВГП-25 (водогазопроводных диаметром 25 мм с толщиной стенки 3,2 мм), вспомогательные (подкосы, поперечины и пр.) — из ВГТ-20. Лонжероны — гнутые: нижние в горизонтальной плоскости, верхние — в вертикальной. Изгибал трубы на трубогибе, «на холодную». Проушины (пары ушек) для крепления рычагов и амортизаторов подвески приваривал к раме сразу, а различные кронштейны — по мере монтажа узлов и агрегатов (по «месту»).

Трансмиссия вездехода — своеобразная. Хотя машина полноприводная, но раздаточной коробки в ней нет. Как известно, в «Оке» двигатель расположен поперёк, а на квадроцикле он установлен вдоль. Это позволило направить выходные валы из коробки перемены передач (КПП) не на правое и левое колесо (как в автомобиле), а на передний и задний мосты. Вот только сам силовой агрегат, сблокированный с «корзиной» сцепления и КПП, пришлось сдвинуть относительно продольной плоскости симметрии немного влево, чтобы уменьшить горизонтальный угол продольных шарнирных валов трансмиссии. Ну а их вертикальные углы оказались при этом незначительными.

Скомпонована трансмиссия из агрегатов различных отечественных автомобилей, в основном «вазовских» моделей. Но и готовые промышленные агрегаты тоже пришлось дорабатывать. Например, из КПП (от «Оки») для обеспечения оптимальной (уменьшенной) скорости и повышения крутящего момента удалил главную зубчатую пару и заменил её на цепную передачу. Шток переключения передач тоже сделал другой — удлинённый, с выпусками на обе стороны КПП. Шток может фиксироваться в трёх положениях: для включения 1-й и 2-й передач, 3-й и 4-й и задней. Рычаг выбора этих положений находится с правой стороны, а рычаг переключения скоростей — с левой.

Межколёсные редукторы — от задних мостов вазовской «классики», только их полуоси вместе с «чулками» удалены и заменены на валы со ШРУСами от переднеприводных моделей. ШРУСы в качестве шарниров использованы и в остальных промежуточных валах трасмиссии.

Пониженных передач и блокировки дифференциалов нет.

Рулевое управление — мотоциклетного типа (рычаг и вал) вверху и автомобильного типа (с рулевыми тягами) — внизу, только упрощённое, без рулевого механизма, с одной сошкой. Руль сначала использовал от мотоцикла «Минск», с диаметром трубы 22 мм, но он оказался немного тонковат. Позднее нашёл и поставил от мотоцикла «Урал». Рулевой вал — из трубы диаметром 20 мм и толщиной стенки 2,8 мм. На нижнем конце он имеет ограничитель хода. Внизу вал опирается на упорный подшипник, а в срединной части поворачивается в разъёмном капроновом кронштейне-втулке.

Сошка изготовлена из стального листа толщиной 8 мм по форме, напоминающей букву «Т». У края «стойки» выполнено отверстие диаметром 20 мм — в него вставлен и приварен рулевой вал, а в ушках — конические отверстия под шаровые наконечники рулевых тяг. Эти отверстия усилены подходящими приваренными шайбами. Ушки сошки немного загнуты вниз, чтобы они были почти параллельны тягам.

Колёса квадроцикла — 15-дюймовые, от автомобиля «Шевроле-Нива». Шины с соответствующим посадочным диаметром размерами 205/70 (ширина/ высота в процентах от ширины) с внедорожным рисунком протектора. Диаметр обкатки колеса — около 660 мм.

Подвески колёс — независимые, на двух треугольных поперечных рычагах каждое (верхнем и нижнем) с амортизаторами от автомобиля «Ока» (передними). Рычаги сварены из круглых труб типа ВГП-20. Упругие элементы (пружины) и амортизаторы — от автомобиля «Ока» (задние). В колёсные концы передних рычагов вварены ступицы колёс и поворотные кулаки — от автомобиля ВАЗ-2109. И те и другие пришлось доработать. В ступицах установил шпильки под колёса от «Нивы», а в передних кулаках — самодельные поворотные рычаги.

Глушитель — самодельный, двухсекционный. Для защиты от температурного коробления обвеса прикрыл его дистанционной крышкой, а входной патрубок изолировал асбестом.

Рама квадроцикла своими руками чертежи

Фальшбак — сложной формы. Выгнуть его из оргалита не представлялось возможным. Поэтому, замотав двигатель полиэтиленовой пленкой, стал заполнять слоями монтажной пены предназначенное для него место. После каждого слоя — обязательная сушка, иначе толстый объём пены может не просохнуть внутри. Заполнял до тех пор, пока слои не вышли за пределы контура. Наконец после полного высыхания пены стал ножом выводить нужную форму Грани заглаживал крупнозернистой наждачной бумагой.

Под приборный щиток пошла в ход часть приборной панели «Оки». Закреплял её на болванке тоже с помощью монтажной пены. Поскольку пена крупнопористая, поры заполнял гипсом и затем обрабатывал. Когда форма болванки начала отвечать задуманному дизайну и её поверхность стала более-менее гладкой, покрыл заготовку краской ПФ-115. Поскольку я не собирался изготавливать по болвану матрицу для выклейки обвеса, а сразу выклеивал по нему обвес с последующей доводкой поверхности до идеального состояния, то шпаклевание гипсом и покраской болвана можно было бы пренебречь.

Итак, болван готов и чтобы выклеить качественное изделие, потребовалось: 10 кг эпоксидной смолы, 1 кг пластификатора к ней и 1 кг отвердителя, 15 погонных метров не толстой стеклоткани, 5 м стекломата, кисти, перчатки. Очень желательно работать в средствах, защищающих дыхание. И чем они дороже, тем надёжнее. А вот опыт, как известно, не купишь, поэтому набирался его в процессе работы.

В качестве разделительного слоя между болваном и изделием использовал прозрачный скотч. Тщательно, без пропусков, обклеил его полосами весь болван. Ушло всего 1,5 рулона широкого скотча.

Разводил смолу по 200 — 300 граммов с отвердителем и пластификатором. Применял мерные стаканчики и шприцы, что не очень-то удобно. Перед этим нарезал полоски стеклоткани такими размерами, чтобы на ровных поверхностях ложились большие полотна, а на неровностях отрезки ткани смогли их повторить, не сделав складок. К слову, стеклоткань в меру тянется по диагонали переплетений, «обтекая» нужную форму.

Сначала намазывал густо эпоксидной смолой один участок болвана, накладывал на него стеклоткань и сверху пропитывал снова смолой. Соседний кусок ткани клеил по той же технологии с перехлёстом 3 — 5 см. Работать пришлось споро — смола схватывается довольно быстро, и чем выше её температура, тем быстрее. Да, ещё смолу чуть-чуть подогревал возле мощной лампы освещения для лучшей текучести.

После обклейки болвана стеклотканью в один слой, начал обклеивать его стекломатом. Стекломат достался мне достаточно толстый, и им оказалось хорошо набирать толщину изделия. Но он не облегает неровности, поэтому использовал его только на ровных (или с некрутым прогибом) поверхностях и без перехлёста. Пропитка смолой осуществлялась так же, как и при работе со стеклотканью. Только следует учесть, что смолы для пропитки стекломата уходит очень много, поэтому разводить её нужно побольше. Неровные поверхности после наклейки стекломата проклейвал в несколько слоёв тканью. Каждый последующий слой накладывал после того, как немного схватится предыдущий, чтобы не утекала смола. А поскольку процесс выклейки обвеса занял не один день, приходилось после суток перерыва «шершавить» поверхность крупной наждачной бумагой и обезжиривать — ведь смола за это время отверждается полностью. Заключительные слои поверх мата опять покрывал стеклотканью, и даже не одним слоем.

После полного высыхания выклеенного обвеса сделал в нём пропилы, разделив изделие на три части: задние крылья и задок, фальшбак с подсиденьем, передние крылья и передок

Осторожно, слегка поддев и оттягивая руками с подковыриванием, отделил изделие по частям без особых усилий от болвана

Теперь, сняв части, начал обрабатывать их по отдельности, доводя до нужного результата. В общем, обыкновенные подготовительные и покрасочные работы по «всей» технологии: сначала грубая шлифовка со снятием больших выпуклостей смолы и стеклоткани; затем кропотливое заделывание шпаклевкой со стекловолокном углублений; далее шлифовка наружной поверхности и грунтовка с пластификатором. В заключении — покраска «металликом» и покрытие лаком с пластификатором.

Болван тоже аккуратно срезал и положил в дальний угол — на всякий случай. Обвес прикрепил к специально сделанным и приваренным «по месту» креплениям на раме.

В завершение сварил из тонкостенных стальных труб наружным диаметром 20 мм передний и задний багажники, а в дополнение к ним — и «кенгурятники», заменяющие бамперы.

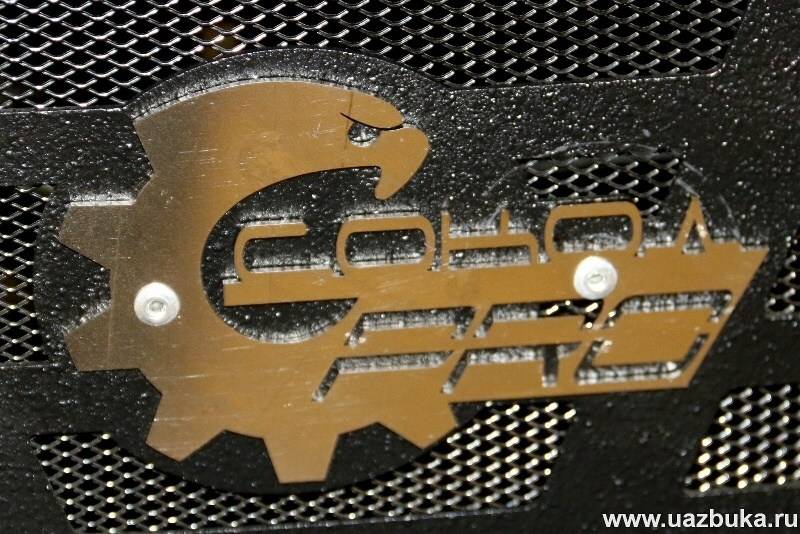

Вездеход Сокол-ПРО

На выставке «Охота и рыболовство на Руси», которая проходила в марте 2019 года, был представлен большой квадроцикл, а по существу уже настоящий вездеход Сокол-ПРО

Производство находится в Новосибирской области, автор разработки Алексей Поздеев.

У вездехода совсем не квадроциклетные шины — модель X-TRIM от компании «Авторос». Диаметр шин 1200мм, ширина 600мм, вес 45кг. За счет большого объема воздуха в колесах вездеход может плавать.

В отличии от классической конструкции квадроцикла здесь применена мостовая схема, что еще больше сближает эту модель с вездеходом. Корпус моста — «Спайсер», но внутренняя начинка собственная, изготовленная на заказ. Оба моста в штатной комплектации оборудованы 100% межколесными пневмоблокировками.

На Сокол-ПРО средняя скорость движения 60-70 кмч. Хотя расчетная скорость доходила до 110 км/ч, но из-за соображений безопасности она, конструктивно, ограничена в 85 кмч.

Двигатель: четырехцилиндровый, шестнадцатиклапанный Toyota 1NZ-FE (1,5 литра, 109 л.с.), трансмиссия автоматическая — АКПП от Toyota Vitz, есть ГУР и демпфер руля. На Сокол-ПРО используются дисковые вентилируемые тормоза. Чтобы повысить их эффективность установлен гидровакуумный усилитель тормозов.

Для работы блокировок в базу вездехода имплантирован компрессор с ресивером. Управление компрессором и блокировками вынесено на приборную панель. Так же на приборной панели есть сигнальные лампы давления масла и зарядки аккумулятора, стрелочные указатели температуры двигателя и уровня топлива, спидометр с электронным одометром и розетка 12В.

От квадроцикла, в наследство, остался только руль

АКБ и выключатель массы расположены под сиденьем. Топливный бак на 38 литров.

В базовой версии на борту квадроцикла закреплены две дополнительные канистры для топлива. Места их крепления подобраны так, чтобы они не мешали при посадке-высадке и в движении. Но, при этом, имеется свободный доступ при заправке на АЗС без необходимости их снятия.

На каждый вездеход выдается Паспорт Самоходной Машины, что позволяет регистрировать её в технадзоре.

Стоимость на выставке была озвучена от 600т.р., но на сайте у производителя (pilot54.ru) другая информация: от 950т.р. Скорее всего правильная именно вторая цифра, потому как 600 т.р. стоила предыдущая модель, Сокол-1.5

Технические характеристики

Основные технические параметры техники:

  • мощность двигателя — 109 л. с.;
  • диаметр колесных дисков — 20 или 21″;
  • масса снаряженной машины — более 400 кг;
  • скорость — до 100 км/ч;
  • напряжение бортовой сети — 12 В.

Поскольку производство ведется в кустарных условиях по индивидуальным заказам, производитель не публикует официальную информацию о габаритах техники. На вездеходах смонтирован пластиковый топливный бак емкостью 40 л, оборудованный электрическим насосом.

Средний расход горючего составляет 8 л на 100 км пути, на бездорожье с полной загрузкой мотор сжигает до 11 л бензина на «сотню» километров.

Машина оборудуется буксировочным приспособлением, позволяющим перевозить дополнительные грузы в прицепе.

Основные поломки и ремонт

Поскольку при создании техники используются детали от разобранных автомобилей с пробегом, поломки связаны с выходом из строя силового агрегата и механизмов трансмиссии. На моторах могут обрываться кабели, идущие к датчикам. Если сохраняется каталитический нейтрализатор, то возможно появление ошибки (при заправке низкокачественным топливом). Но при регулярном обслуживании и своевременной замене технологических жидкостей силовая установка и трансмиссия работают надежно.

Владельцы критикуют технику серии Сокол за плохую управляемость, поскольку дифференциал заднего моста зафиксирован в одном положении. При эксплуатации на твердом грунте происходит ускоренный износ покрышек, а повышенные нагрузки на трансмиссию могут разрушить шестерни и карданные валы. При поломке деталей возникает сложность с приобретением запасных частей, поскольку агрегаты позаимствованы у автомобилей Toyota, созданных для внутреннего рынка Японии.

Из-за отсутствия закрытой кабины передвигаться на квадроцикле зимой сложно, владельцы устанавливают на сиденье и рукоятки рулевого управления самодельный электрический подогрев. Производитель не предусмотрел установку пола в кабине по бокам от сиденья. При перевозке дополнительного груза возможно попадание элементов на вал привода заднего моста или нагретый глушитель системы выпуска отработавших газов. Владельцы машин проводят самостоятельную доработку, устанавливая щитки из рифленого алюминиевого листа.

Заводской кофр для багажа имеет малую вместимость, что заставляет владельцев сооружать самодельные конструкции над задними крыльями. Каркас изготавливается из стальной трубы, элементы соединены сваркой. Предусматривается установка мягкой спинки для пассажира, который находится за водителем. На площадке предусматривается 2-3 места для установки 20-литровых канистр с бензином, что позволяет увеличить запас хода в 2-2,5 раза.
