Эксплуатация и ремонт
Болотоход Тайга 4×4 для своей полной заправки требует около 400 л горючего. На этом топливе он способен проехать до 800 км. Для более дальних поездок понадобятся дополнительные емкости для топлива. При нормальном покрытии машина расходует до 100 л на каждые 100 км. Показатели расхода горючего могут изменяться в зависимости от качества дороги.
Как показали испытания, вездеход способен с легкостью преодолевать небольшие водные преграды с глубиной, не превышающей 1,2 м, что также влияет на расход топлива. Преодоление больших преград происходит вплавь.
Помимо колес болотоход Тайга 4х4 может быть оснащен гусеничным ходом. В этом случае допускается хранение на открытом пространстве, то есть без гаража. Вездеход не боится высоких и низких температур. Разрешено их использование в температурном диапазоне от +40º до -45ºC. Удельное давление на почву гусениц составляет 0,3 кг/см², при ширине гусениц в 39 см.
Техническое обслуживание вездехода лучше всего доверять специалистам, между тем конструкция вездехода такова, что при должных навыках выполнить эту работу может и владелец. Например, чистку поверхностей можно производить пескоструем. Со временем может понадобиться замена водительского кресла из-за того, что оно подвергается неблагоприятному воздействию из-за отсутствия кабины.
Управление вездеходом разрешается лицам с правами категории «Е», дающими право на управление трактором. Болотоход Тайга должен быть официально зарегистрирован в органах государственного технического надзора.
Что в арсенале?
Тест-драйв, выпавший на влажную погоду, предполагал только внедорожную езду, да и компания для этого подобралась самая что ни на есть серьёзная – вездеход ГАЗ-33088 «Тайга» и два полноприводных грузовика Hyundai HD78.
Перед организаторами мероприятия не стояла цель выявить фаворита покатушек. Ведь сравнивать прирождённый вездеход с генами от ГАЗ-66 («Тайгу») с полноприводным развозным грузовиком – это всё равно, что сравнивать полноценный внедорожник с городским кроссовером. Нижегородская компания лишь стремилась показать качественный прирост функциональных возможностей данных автомобилей по сравнению с их серийными аналогами.

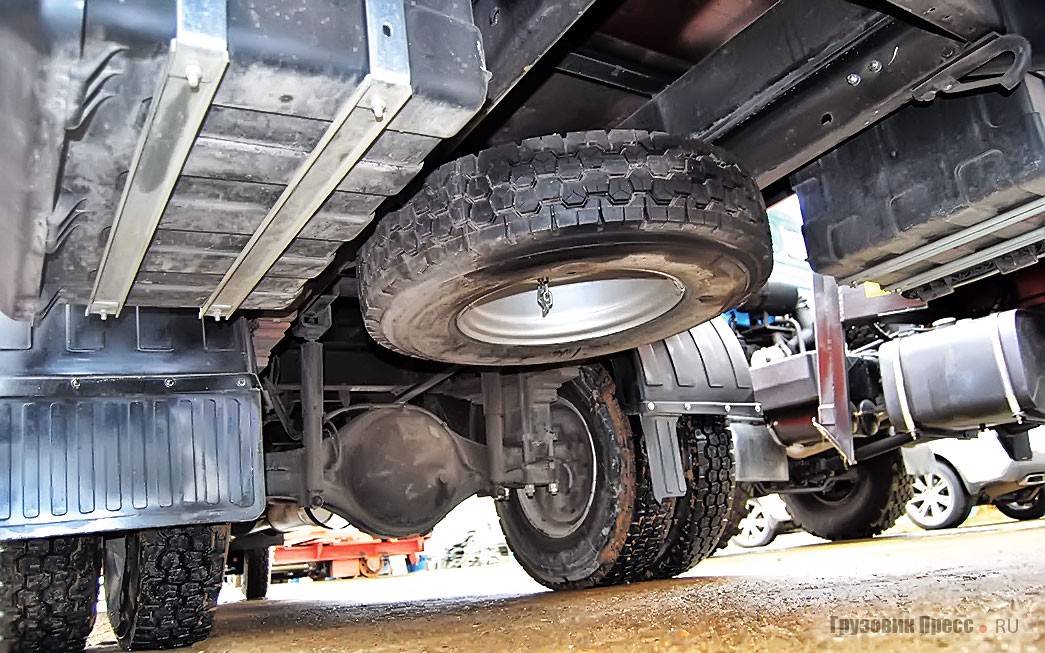

В случае с грузовиком «Тайга», который по своей ходовой части является точной копией вездехода «Садко», машина приобрела не столько во внедорожных качествах, сколько во вместимости и комфортабельности новой кабины. Хотя и внедорожный потенциал машины впечатляет: высокопрофильные колёса от «Садко», 35-санитиметровый дорожный просвет, минимальный передний свес и односкатные колёса обеих осей, позволяющие машине идти по бездорожью колея в колею.

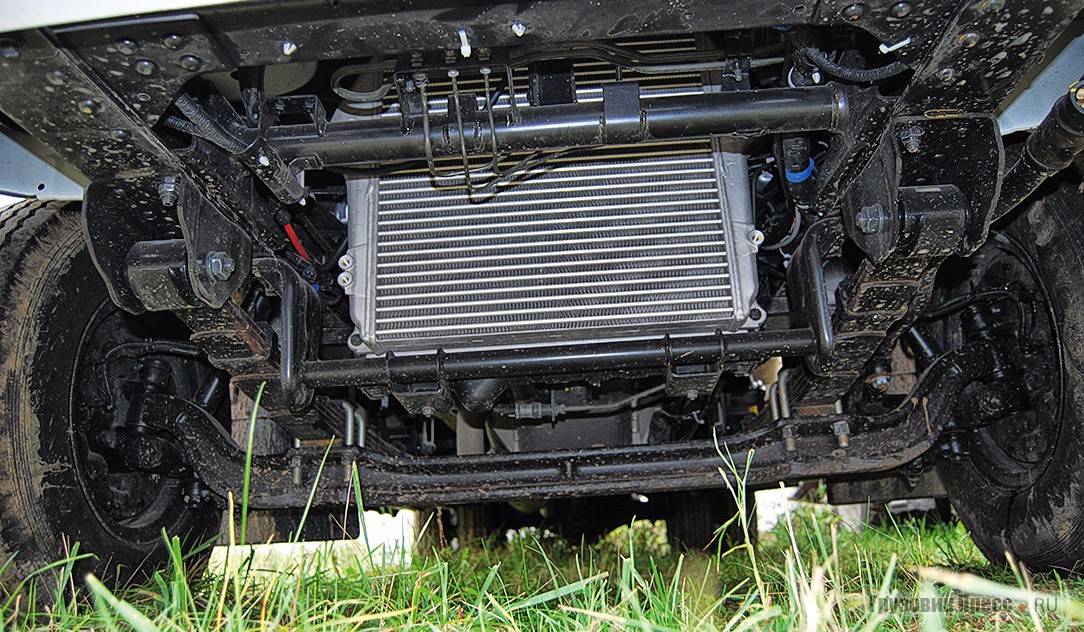

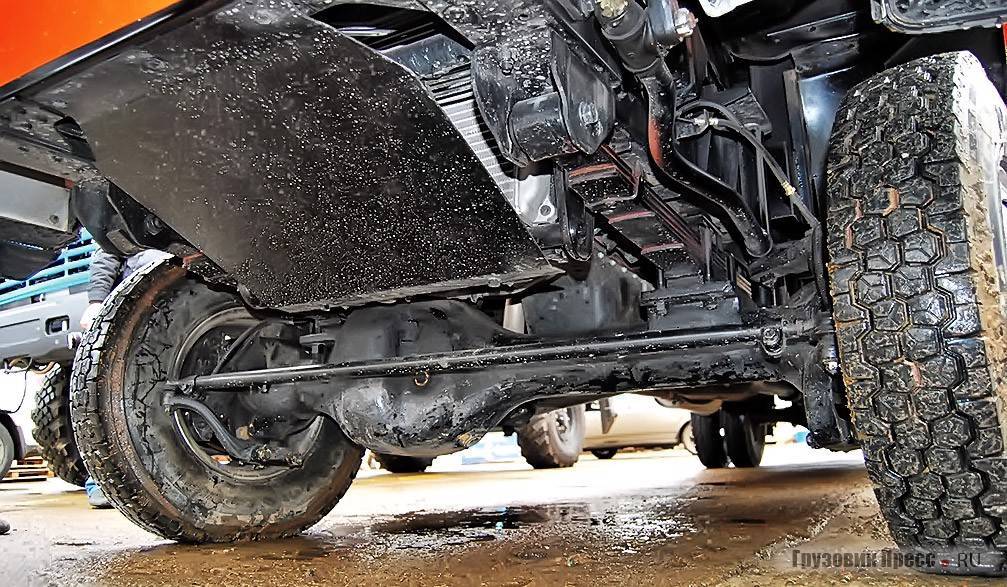

Грузовик Hyundai даже после установки переднего ведущего моста не стал полноценным внедорожником, так как сохранил двускатную ошиновку колёс задней оси и практически не прибавил в дорожном просвете (картер переднего моста остался на той же высоте, что и ведомая балка заднеприводного аналога). Определённые преимущества по проходимости дают шины с более развитыми грунтозацепами и увеличенные ходы подвески за счёт проставок в местах крепления рессор к переднему и заднему мостам. Некоторые опасения вызывает расположение рулевой тяги, которая установлена перед передним мостом и рискует встретиться в колее с пеньком или другим твёрдым препятствием, которое может вывести рулевое управление из строя. Видимо, компоновавшие данный узел корейцы никак ни рассчитывали, что их разработка попадёт на действительно суровое бездорожье в Россию.
По части силовых агрегатов внедорожник «Тайга» в сравнении с базовой моделью ГАЗ-33088 «Садко» изменений не претерпел. Под капотом стоит новый 4-цилиндровый турбодизель ЯМЗ-534 (136 л.с.), агрегатированный с 5-ступенчатой механической КП, которая через раздаточную коробку передаёт крутящий момент на заднюю или на обе оси.
Аналогичную схему теперь имеет и доработанный в «Чайке-Сервис» Hyundai HD78, в силовой агрегат которого добавлена корейская раздаточная коробка, заведующая передачей крутящего момента только к задней или к обеим осям
Внимание тут заслуживает механизм включения полного привода. На двух предоставленных на тест-драйв машинах Hyundai HD78 эта система была реализована по-разному: на оранжевом «Дорожном мастере» механизм активации переднего моста включался при помощи компрессора, нагнетающего воздух в пневмоцилиндр, а на автогидроподъёмнике – механическим путём
Из кабины же всё это выглядит примерно одинаково – есть маленькие «рубильники», в одной машине отвечающие за включение компрессора, в другой – за включение полного привода. Но в машине с компрессором ещё есть кнопка включения 4х4. В итоге специалисты «Чайки-Сервис» решили остановиться на механическом варианте включения, исключающем из цепочки подключения компрессор и удешевляющем конструкцию.
Разобравшись в конструкции, выезжаем в поля!
Эксплуатация и ремонт
Болотоход Тайга 4×4 для своей полной заправки требует около 400 л горючего. На этом топливе он способен проехать до 800 км. Для более дальних поездок понадобятся дополнительные емкости для топлива. При нормальном покрытии машина расходует до 100 л на каждые 100 км. Показатели расхода горючего могут изменяться в зависимости от качества дороги.
Как показали испытания, вездеход способен с легкостью преодолевать небольшие водные преграды с глубиной, не превышающей 1,2 м, что также влияет на расход топлива. Преодоление больших преград происходит вплавь.
Помимо колес болотоход Тайга 4х4 может быть оснащен гусеничным ходом. В этом случае допускается хранение на открытом пространстве, то есть без гаража. Вездеход не боится высоких и низких температур. Разрешено их использование в температурном диапазоне от +40º до -45ºC. Удельное давление на почву гусениц составляет 0,3 кг/см², при ширине гусениц в 39 см.
Техническое обслуживание вездехода лучше всего доверять специалистам, между тем конструкция вездехода такова, что при должных навыках выполнить эту работу может и владелец. Например, чистку поверхностей можно производить пескоструем. Со временем может понадобиться замена водительского кресла из-за того, что оно подвергается неблагоприятному воздействию из-за отсутствия кабины.
Управление вездеходом разрешается лицам с правами категории «Е», дающими право на управление трактором. Болотоход Тайга должен быть официально зарегистрирован в органах государственного технического надзора.
Популярные модели
Max
Вездеходы серии Max выполняют функции трактора, снегохода и полноценной лодки. Им свойственна высокая проходимость и способность развивать скорость до 75 км/ч по твердой основе и до 12 км/ч — водной глади. Полного объема топливного бака хватает для 200 км пути. Машина весит 900 кг и вмещает до 6 пассажиров.
Модель оснащается 6 колесами с равномерно распределяемым приводным механизмом.
Наибольшей популярностью в кругу охотников пользуются выпуски «Макс-4». По внешнему виду они не выделяются на фоне других моделей, но характеризуются улучшенными внедорожными свойствами.
Чтобы перевозить дополнительное оборудование и охотничьи трофеи, в конструкции машины имеется грузовой самосвал.
Кроме того, владелец спецтехники может самостоятельно модернизировать ее, используя самодельные детали.
Арго
Поклонники охоты и рыбной ловли отдают предпочтение 8-колесному варианту 8×8 Outfitter. В качестве силовой установки используется 30-сильный двигатель Kohler Aegis LH 775.
Кузов обладает защитной окраской, что особо ценится охотниками. В отсеке багажника свободно помещается крупногабаритное снаряжение или трофеи.
«Арго» считается универсальным аппаратом для езды по лесной глуши, болотам или снежным заносам.
В продаже есть модели на гусеницах, мини-варианты и выпуски на шинах низкого давления.
Тингер
Используется для преодоления труднопроходимых участков пути, поскольку обладает качественным гусеничным механизмом. Модель пользуется популярностью в кругу рыбаков и охотников. Вместимость — до 4 человек. Допустимая скорость разгона — 45 км/ч по суше и 4 км/ч — воде.
В устройстве привода отсутствуют цепи, поэтому полуоси остаются разгруженными. В качестве тормозного механизма используется гидравлика.
Арктика 2Д
Модель на воздушной подушке пользуется популярностью у рыбаков и охотников, которые вынуждены преодолевать болотистую или водную местность. Одной заправки топлива хватает для 1,1 тыс. км пути.
«Арктика 2Д» обладает несущим корпусом с креслами водителя и пассажира, моторным отсеком с воздушным нагнетателем, и трансмиссией с редуктором и радиатором. В кормовой части находится воздушный винт и рули.
На боковинах присутствуют блоки плавучести, внутри которых имеется непромокаемый наполнитель.
Машина продается со съемными колесными шасси и сцепным механизмом для удобной транспортировки по дорогам общего пользования.
Монтеро
Модель построена на гусеничной схеме 8×8 и обладает вместимостью в 5 человек. Она может развивать скорость до 50 км/ч по твердой местности и до 10 км/ч — воде. Конструкция руля напоминает мотоциклетный вариант. Силовая установка имеет 3 цилиндра.
В ассортименте компании есть вездеходы-амфибии.
Охотник М Вологда
Этот болотоход славится высокой маневренностью и хорошей управляемостью. Кроме того, он отличается плавучими свойствами. В качестве двигателя используется агрегат от Lifan с запасом мощностью в 15 л.с.
Опционально предусмотрен электрозапуск и катушки освещения. Владелец вездехода «Охотник М Вологда» может модернизировать его путем монтажа 24-сильного двигателя на бензине или 12-сильного дизельного варианта.
Аппарат имеет автомобильное сцепление, 5-ступенчатую механическую коробку передач и тормозную систему на гидравлике.
Унэкс
Машина «Унэкс» является оптимальным решением для одиночной охоты и рыбалки. Модель комплектуется дизельной или бензиновой силовой установкой, обладает мощной рамой из стали и шинами пониженного давления. Также предусмотрены дифференциал с блокировкой колес и валы отбора мощности.
Грузоподъемность вездехода достигает 350 кг.
Ункор
Являясь тяжелой машиной, «Ункор» транспортирует грузы до 750 кг. Характеризуется устойчивостью к сильным морозам и жарким условиям. Техника сохраняет работоспособность при температуре в диапазоне -50…+45 °C.
Мотовездеход Тарусь 2×2
2-колесный вездеход отличается компактными габаритами и минимальным весом. Под его капотом находится 210-кубовый двигатель мощностью 7 л. с. Скорость разгона — 35 км/ч. Машина весит не больше 80 кг, что делает ее комфортной в транспортировке и удобной в управлении.
Характеристики снегохода «Тайга»
Мощность двигателя транспортного средства составляет 60 лошадиных сил. Это позволяет передвигаться по непроходимой местности со скоростью до 80 км/ч. Лыжи устройства сделаны из прочного пластика и прикреплены к металлическим полозьям. Уравновешивает конструкцию зафиксированная на ее задней части гусеница шириной 6 см. На проходимость положительно влияет телескопическая подвеска и пониженная передача. Благодаря этим характеристикам техника может тянуть по снегу привязанный к ней груз массой до 500 кг.
Разработчики снегоходов модельного ряда «Тайга» не забыли и о комфорте – высоту сидений, рассчитанных на размещение двух человек, можно отрегулировать, а прямо под креслом водителя находится вместительный багажник, в который поместится аптечка и предметы первой необходимости
Благодаря подогреву ручки, за которые держится пассажир, всегда остаются теплыми, что особенно важно в суровых климатических условиях. Защиту от порывов ветра обеспечивает лобовое стекло, изготовленное из поглощающего солнечные лучи пластика
Производители позаботились о том, чтобы современные снегоходы модельного ряда «Тайга» могли использоваться как для прогулок, так и для спасательных операций. Как известно, поиск людей, попавших под образовавшиеся при сходе лавины снежные завалы, может занять несколько дней. Чтобы работники МЧС могли не терять время на возвращение к заправочной станции, решено было оборудовать транспорт бензобаком, имеющим объем 60 литров. Если снегоход уткнется в высокий сугроб, задняя передача позволит водителю быстро выйти из этой ситуации и продолжить движение. А яркие светодиодные фары позволяют не прерывать поиски даже в темное время суток.
Грузовой снегоболотоход гусеничный двухзвенный ТТМ-4902 ГР-10 (автоматическая трансмиссия)
Описание:
Гусеничная двухзвенная (двухсекционная) плавающая машина высокой проходимости предназначена для перевозки различных грузов и технологического оборудования массой до 4 000 кг в условиях бездорожья, снежной целины и болот всех категорий.
Высокая проходимость и маневренность машины в особо тяжелых дорожно-климатических условиях обеспечиваются:
— наличием поворотно-сцепного устройства (ПСУ), использующего при движении принцип складывания звеньев в 3-х плоскостях без изменения тягового усилия и скорости. Система принудительного складывания звеньев в вертикальной плоскости расширяет возможности машины при преодолении различных препятствий (например — при форсировании рек с быстрым течением и обрывистыми берегами); — низким средним давлением на грунт; — высокой удельной мощностью.
Машина выполнена по модульной схеме: переднее звено — энергетический модуль (грузоподъемность до 500 кг.), в котором могут перевозиться 6 человек (3 спальных места), заднее звено – грузовой модуль грузоподьемностью 3500 кг.
Возможна установка технологического оборудования и креплений под сменные модули.
Эксплуатируется на грунтах с низкой несущей способностью, включая снежную целину без ограничения глубины снежного покрова, сыпучие пески, болота всех категорий и открытые водоемы.
На большие расстояния машина может транспортироваться в кузове автомобиля типа КАМАЗ с полуприцепом.
Базовая комплектация:
- автомобильные органы управления (рулевое колесо) с ГУРом;
- гусеницы с открытым шарниром (ОШ) с эластичными уширителями шириной 760 мм;
- автоматическая трансмиссия (шестиступенчатая).
Варианты комплектации по требованию Заказчика:
- гусеницы с резинометаллическим шарниром (РМШ) с эластичными уширителями шириной 760 мм для болот, снежной целины, тундры и песка;
- гусеницы с открытым шарниром (ОШ) или с резинометаллическим шарниром (РМШ) БЕЗ уширителей шириной 390 мм для грунтовых, каменистых и лесных дорог, неглубокого снега и песка;
- гусеницы без уширителей с резиновыми башмаками (асфальтоходные гусеницы);
- электрическая лебедка с тяговым усилием до 5000 кг., длина троса лебедки — 25 м.;
- защита стекол;
- кондиционер;
- аудио-, видео- оборудование и GPS-навигация.
Все модификации имеют вариант исполнения «Для Севера», который включает в себя:
- двойное остекление (стеклопакеты) кабины;
- предпусковой подогреватель двигателя Thermo E Spheros и автономный отопитель салона Webasto AirTop;
- дополнительная термошумоизоляция.
| Снаряженная масса, кг | 12560 |
| Грузоподъемность полная, кг | 4000 (500+3500) |
| — первого звена, кг | 500 |
| — второго звена, кг | 3500 |
| Среднее давление на грунт, кг/см2 | 0,17 |
| Максимальная скорость, км/ч | 48 |
| Максимальная скорость на плаву, км/ч | 5 |
| Запас топлива, л | 800 |
| Количество мест в кабине | 6 |
| Количество спальных мест | 2 |
| Габаритные размеры (LxBxH), мм 11570х2940х2660 | |
| Ширина по корпусу, мм | 2500 |
| Двигатель | турбодизель, 300 л.с. |
| Коробка передач | автоматическая, шестиступенчатая |
| Преодолеваемый подъем на твердом сухом грунте с полной нагрузкой, ° | не менее 30° |
| Допускаемый боковой крен на твердом сухом грунте, ° | не менее 25° |
| Наименьший радиус поворота машины (по середине внутренней гусеницы), м | не более 10 |
Гусеничные вездеходы «Тайга»
Указанная техника в штатном исполнении комплектуется следующим образом:
- автомобильные элементы управления, включая руль с гидравлическим усилителем либо рычажный контроллер;
- широкие гусеницы с открытым шарниром с эластичными вставками шириной 76 сантиметров;
- по требованию заказчика снегоболотоход может комплектоваться траками с шарниром из смеси резины и металла или аналогом открытого типа без уширителей (39 см);
- асфальтопригодными гусеницами с полимерными башмаками;
- основной двигатель — турбинный дизельный мотор «Кумминс» объемом 4,5 литра, мощностью 185 лошадиных сил;
- талевые грузовые устройства грузоподъемностью 250 или 900 кг;
- манипулятор кранового типа с возможностью подъема 0,9 тонны груза.
Стоит отметить, что при необходимости техника может транспортироваться на длительные дистанции на тягачах МАЗ или КамАЗ.
Модификации
Нижегородский завод транспортно-технологических машин предлагает несколько версий машины ТТМ-3902:
- базовая — для перевозки груза массой до 3000 кг и 6 пассажиров;
- с установленной в грузовом отсеке буровой установкой УБШМ 1-20 (глубина бурения — до 50 м);
- со сварочным агрегатом, рассчитанным на ток до 400 А (с 1 или 2 постами);
- вездеход технической помощи, оснащенный станками, сварочной установкой и слесарным оборудованием;
- мобильная установка статического зондирования грунтов;
- пассажирский вездеход, рассчитанный на перевозку 14 человек;
- с установкой порошкового тушения пожаров УПТ-600М (вместимость бункера для порошка — 700 л);
- штабной вездеход, оборудованный электростанцией и дополнительным оснащением (например, кондиционером воздуха).
В серию ТТМ-4909 входит базовый вариант, рассчитанный на перевозку 4000 кг груза. Версия для оказания технической помощи оснащается двумя закрытыми секциями, в которых установлено оборудование для обработки металлов и ремонта автомобильной техники. Предусмотрены дизель-генератор, станция ацетиленовой резки металла и приспособления для дуговой сварки. Для выполнения строительных монтажных работ в труднодоступных районах используется машина с манипуляторной люлькой, расположенной в задней секции.
Небольшими партиями собирается лыжно-гусеничная машина ТТМ-1901 «Беркут» с кабиной комбинированной конструкции. На вездеходе использован бензиновый мотор от автомобиля Нива, в отделке салона применены детали для машин ВАЗ.

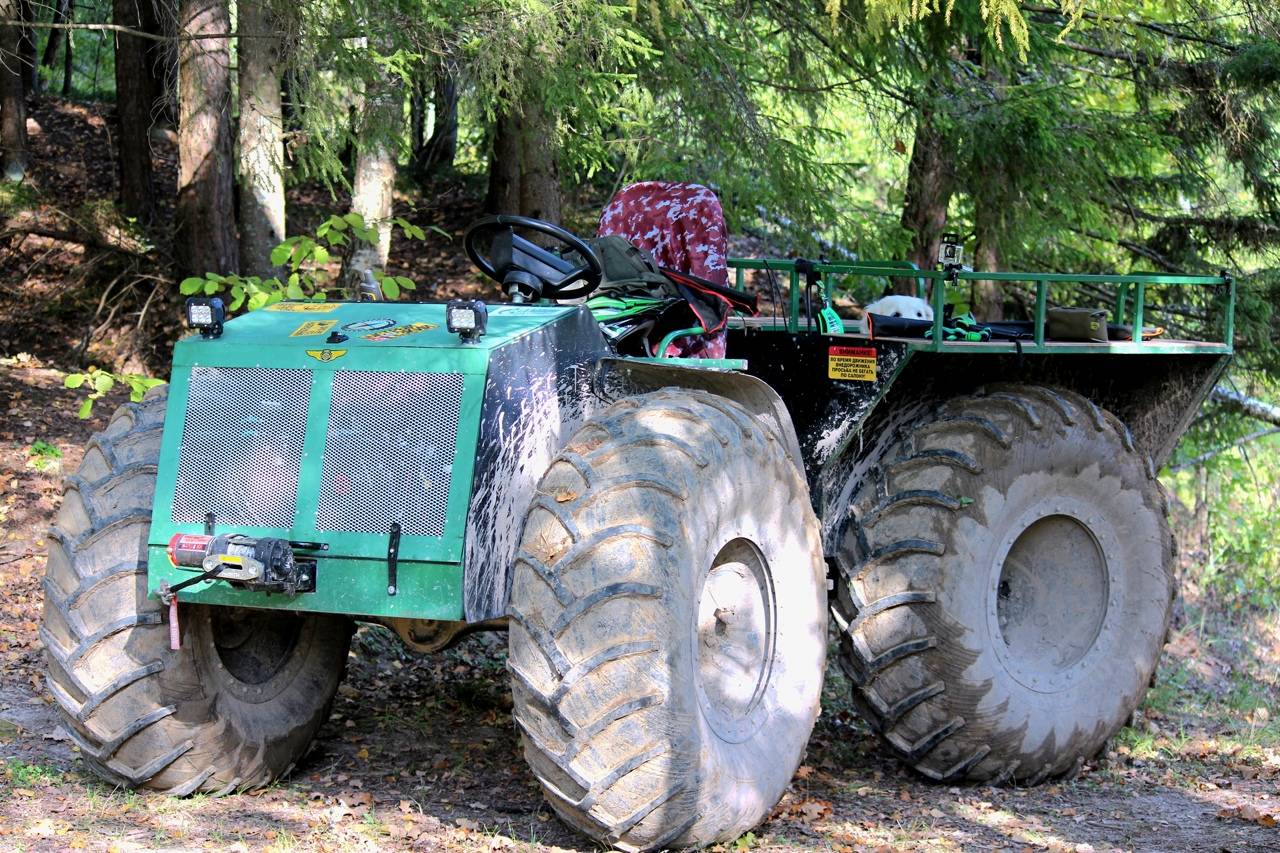

Вологодский болотоход-каракат ЗИС-5
Вездеход ЗИС 5 – отечественный снегоболотоходный транспорт, который производят на заводе в Вологде. По конструкции является аналогом болотохода ТДН-300, но в производстве использованы восстановленные б/у комплектующие, что позволило существенно снизить цену. Этот каракат можно купить примерно за 135 000 руб., что является своеобразным рекордом – дешевле продают только машины с более слабыми техническими характеристиками.
Обзор конструкции
При разработке караката ЗИС 5 производитель отказался от установки вариатора, раздатки и сцепления. Это делает вездеход более неповоротливым, зато повысило практичность, ведь именно эти детали выходят из строя в первую очередь. Дополнительный плюс упрощенной конструкции – меньший расход топлива, так как из-за отсутствия вариатора ЗИС вынужден работать только на менее прожорливых больших оборотах.
ЗИС 5 является переломкой – треть деталей являются восстановленными. Но это не является минусом модели, так как б/у являются лишь второстепенные части. Ключевые компоненты являются новыми, купленными напрямую у заводов-производителей. Это позволяет максимально снизить цену машины.
От ВАЗ 2105 вездеходу досталась четырехступенчатая коробка передач, гидравлическая тормозная система, мосты, рулевая рейка. В качестве «сердца» для болотохода ЗИС 5 был выбран одноцилиндровый двигатель LIFAN 190FD объемом 420 куб/см и мощностью 15 лошадиных сил. С такими параметрами вездеходу удается легко тащить не только 470 кг базы, но и груз, весом до 600 кг (включая 4 пассажиров).
Сварная рама вологодского вездехода состоит из двух частей, которые вместе представляют собой металлический профиль квадратного сечения. Узел крепления большой звездочки сделан в виде шарнирного механизма, он собран из переделки поворотного кулака от автомобиля УАЗ.
Технические характеристики
| Двигатель | Lifan 190FD |
| Мощность | 15 л.с. |
| Расположение вала | Горизонтальное |
| Диаметр вала | 25 мм |
| Диаметр цилиндра | 90 мм |
| Ход поршня | 66 мм |
| Рабочий объем | 420 см³ |
| Степень сжатия | 8.2:1 |
| Максимальная выходная мощность | 10,5 кВт при 3600 об. в мин. |
| Номинальная мощность | 8,5 кВт при 3600 об. в мин. |
| Максимальный крутящий момент | 25 Н.м при 2500 об. в мин. |
| Система зажигания | Бесконтактное полупроводниковое |
| Запуск | Электрический стартер и Ручной |
| Емкость топливного бака | 6,5 л |
| Расход топлива | 374 г/кВт.ч |
| Объем масла в двигателе | 1,1 л |
| Размеры (мм) | 403х449х525 мм |
| Размер упаковки (мм) | 525х455х525 мм |
| Катушка освещения | 18 A |
| Вес | 36 кг |
| Тормозная система | Гидравлическая |
| Коробка передач | ВАЗ |
| Мосты | ВАЗ |
| Длина | 3200 мм |
| Ширина | 1870 мм |
| Высота | 1450 мм |
| Дорожный просвет | не менее 450 мм |
| Колея колес | 1650 мм |
| Количество посадочных мест | 5 |
| Масса | 470 кг |
| Грузоподъемность (включая водителя) | 300 кг |
| Максимальная допустимая скорость | не более 25 км/ч |
| Максимальная скорость по воде | 5 км/ч |
| Цена | 120 … 150 тыс. руб. |
Как регулировать клапана
Простая конструкция снегоболотохода ЗИС 5 позволяет самостоятельно вносить правки – например, регулировать клапана. Делается настройка по инструкции:
- Убрать ключом на 8 мм крышку с цилиндра и вынуть свечу.
- С помощью ключа на 13 мм повернуть коленвал по часовой стрелке, чтобы оба клапана оказались закрытыми.
- Измерить щупом расстояние между толкателем и стержнем – зазоры должны быть 0,05 мм на впускном и 0,1 мм на выпускном клапане.
- При несоответствии с указанными зазорами ослабить контргайку ключом на 9 мм и отрегулировать положение клапанов.
- Для уменьшения зазора винт крутить по часовой стрелке.
- Для увеличения зазора винт крутить против часовой стрелки.
Доработки
Вологодский каракат ЗИС 5 легко дорабатывать под свои требования. Самыми распространенными видами переделки являются:
- Установка рулевого демпфера, чтобы облегчить процесс управления вездеходом.
- Усиление рамы, чтобы можно было использовать ЗИС в более экстремальных условиях.
- Установка лобового стекла и тента, если надо использовать вездехода в зимнее время.
- Оснастка фаркопом для прицепа и буксировочным рымом, чтобы можно перевозить больше грузов.
- Установить галогенные или светодиодные фары, для использования ЗИС 5 в темное время.
- Установка более мягкого сидения с амортизатором, если надо проводить на вездеходе много времени.
Найти подходящие комплектующие для ЗИС 5 не составит труда. Для машины подходят детали от ВАЗ 2105, а также вездеходов Вепрь, Охотник и Тайга.
