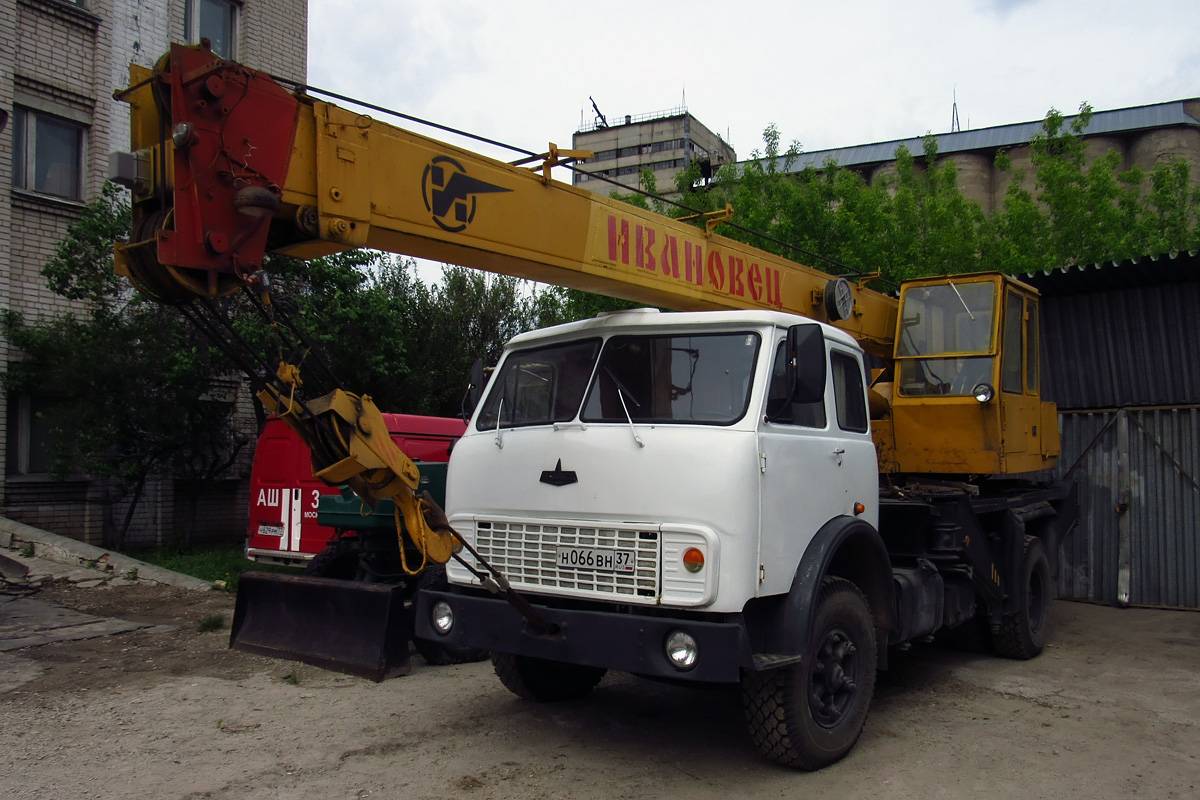

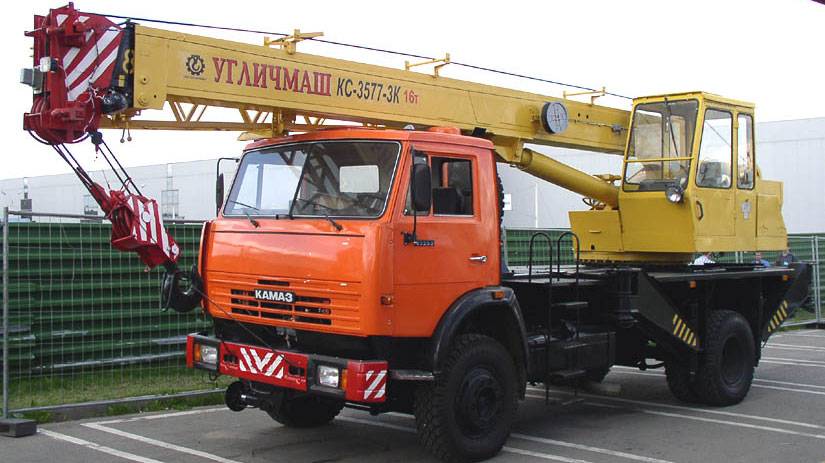

Автокран КС 3577 на МАЗ 5534 Ивановец

Стоимость модели

Сегодня автокран МАЗ-5337 снят с производства, а выпускает более современные машины. Купить автокран можно на вторичном рынке.

Стоимость автокрана МАЗ-5337 определяется, исходя из:

  1. Технического состояния и процента износа автомашины, крана.
  2. Комплектации автокрана, количества дополнительных опций.
  3. Региона продажи.

Стоимость модели 1990-1994 годов выпуска колеблется от 300 000 до 700 000 рублей.

Цена модели 2004-2008 гг. выпуска начинается от 1 000 000 рублей. Возможна покупка в кредит или составление договора лизинга.

Кран, продающийся в Москве, но территориально находящийся, например, в Ижевске, стоит дешевле и продаваться будет дольше.

Стоимость аренды автокрана МАЗ-5337 800-1500руб/час.

Все краны МАЗ-5337 отличают хорошие грузовысотные характеристики и надежность основных узлов.

Технические характеристики

Базовое шасси имеет следующие основные технические характеристики:

Грузовые характеристики:

  • масса при полном снаряжении – 7,025 т;
  • полная масса – 15,225 т;
  • допустимая масса на переднюю ось – 7 т;
  • допустимая масса на заднюю ось – 9 т;
  • максимальная грузоподъемность – 8,2 т.
  • допустимая масса прицепа с грузом – 13 т.
ЯМЗ-236ЯМЗ-238
ТиппоршневойТиппоршневой
Расположениепереднее, продольноеРасположениепереднее, продольное
Система питаниякарбюраторСистема питаниякарбюратор
Материал блокачугунМатериал блокачугун
Количество цилиндровV6Количество цилиндровV8
Объем двигателя11 150 см³Объем двигателя14 860 см³
Мощность180 л.с.Мощность265 л.с.
Крутящий момент667 H*mКрутящий момент882 H*m

Крейсерская скорость – 95 км. Время разгона до 60 км – 50 сек.

Подвеска – рессорная.

Габариты:

  • длина – 7,14 м;
  • ширина – 2,5 м;
  • высота – 2,65 м;
  • схема колес – 4х2.

Емкость топливного бака – 350 л.

Тип колес – дисковый. Шины 14.00R20.

Расход топлива на 100 км пробега -22 л.

Двигатель

Для серии МАЗ 5334 использовались 2 силовые установки Ярославского моторного завода:

  •  ЯМЗ 236;
  •  ЯМЗ 238.

ЯМЗ 236 устанавливался на более ранние версии и считался базовым мотором. При этом агрегат обеспечивал приличные ходовые качества и должную грузоподъемность. Дизельный двигатель имел V-образное расположение цилиндров под углом 90 градусов. Агрегат по праву заслужил репутацию одной из наиболее надежных и неприхотливых силовых установок.

Характеристики мотора ЯМЗ 236:

  •  рабочий объем – 11,15 л;
  •  номинальная мощность – 150-200 л.с.;
  •  максимальный крутящий момент – 667-1275 Нм;
  •  степень сжатия – 17,5;
  •  количество цилиндров – 6;
  •  диаметр цилиндра – 130 мм.

На некоторые версии МАЗ 5334 устанавливался более мощный мотор ЯМЗ 238 со схожей конструкцией. Агрегат имел следующие характеристики:

  •  рабочий объем – 14,86 л;
  •  номинальная мощность – 235-420 л.с.;
  •  максимальный крутящий момент – 882-1765 Нм;
  •  степень сжатия – 17,5;
  •  количество цилиндров – 8;
  •  диаметр цилиндра – 130 мм.

Средний расход топлива на 100 км пути составлял 22 л.

Коробка передач

Коробка переключения передач производилась трехходовой, пятиступенчатой. В ней 2-я и 3-я, а также 4-я и 5-я скорости были полностью синхронизированы. Для обеспечения устойчивой и длительной работы двигателя применялся шестисекционный ТНВД со встроенной муфтой опережения впрыска.

Устройство

МАЗ 5334 имеет колесную формулу 4 на 2 с ведущими задними колесами. Основные агрегаты и элементы устанавливаются на раму лестничного типа. На задней поперечине находится буксировочный прибор и штепсельная розетка для работы с электрическими устройствами прицепа. Некоторые шасси имеют отбойники для ограничения угла поворота дышла прицепа. В задней области правого лонжерона набивается серийный номер шасси.

МАЗ 5334 оборудован 5-ступенчатой механической трансмиссией с 5 передними и 1 задней скоростями. Синхронизаторы присутствуют на 4 высших передних передачах. Для монтажа редуктора отбора мощности используется съемный люк картера коробки передач. Данный узел необходим для работы дополнительного оборудования: лебедки, насосной станции и прочих устройств. Передача усилия на КПП выполняется с использованием 2-дискового сухого сцепления. Карданная передача имеет открытый тип. На концах передач устанавливаются шарниры с обслуживаемыми игольчатыми подшипниками. Двойная передача крутящего момента заднего моста состоит из колесных редукторов и конической главной пары. Минский автозавод выпускал шасси МАЗ 5334 с различными передаточными отношениями заднего моста.

Тормозная система комплектуется пневматическим приводом и дополнительным компрессионным тормозом, выполненным в виде заслонки, расположенной в выхлопном коллекторе. Ручной тормоз колодочного типа используется для фиксации шасси во время стоянки.

МАЗ 5334 оснащается проверенной водительской кабиной, внешние углы которой являются скругленными для улучшения аэродинамических показателей. Основные фары устанавливаются не на корпусе, а в районе бампера. Стальная решетка надежно закрывает радиатор. Широкие отверстия не мешают свободному притоку охлаждающего воздуха. Хорошая видимость обеспечивается за счет 2 ветровых стекол, разделенных вертикальной перегородкой. Подобная конструктивная особенность повышает сохранность стекла даже в случае нарушения целостности одной из частей. Рулевое колесо в МАЗ 5334 располагается практически вертикально. Водительское сиденье оборудовано амортизирующим механизмом, минимизирующим вибрацию в процессе движения по неровной дороге.

На приборной панели располагается комплект датчиков, сообщающих водителю об основных параметрах машины: давлении в гидросистеме, скорости движения, уровне топлива и других. Между панелью и окном имеется значительное пространство, позволяющее размещать детали и личные предметы.

Габаритные размеры:

  •  длина – 7140 мм;
  •  ширина – 2500 мм;
  •  высота – 2650 мм;
  •  колесная база – 3950 мм;
  •  дорожный просвет – 270 мм;
  •  минимальный радиус поворота – 9500 мм.

Дизайн и кабина

Корпус кабины округленной формы. Это придает ей хорошие аэродинамические свойства.

Фары размещены не на корпусе, а на бампере. Это позволило сконцентрировать пучок света на дорогу, и уменьшить его рассеивание. Увеличены плафоны основного света. Они теперь стали гораздо больше габаритных подсветок. Такое размещение световых приборов упростило прокладку электропроводки МАЗа-5334 и облегчило ее эксплуатацию.

Изменена конструкция радиаторной решетки, за счет чего обеспечивается поступление достаточного объема воздуха и увеличение КПД системы охлаждения двигателя.

Лобовое стекло кабины состоит из двух секций. Для придания прочности и повышенной безопасности, между ними проложена вертикальная металлическая перегородка. Таким образом, в случае повреждения одной секции лобового стекла, вторая остается цельной. Такая конструкция защищает водителя от травм осколками стекол.

В остальном внешний вид 5334 остался таким же, как на предыдущих моделях автомобиля.

Внутренняя часть кабины тоже несколько изменена. Например, руль установлен почти вертикально. Его угол наклона составляет всего 20 градусов.

Добавлена амортизационная система для кресла водителя. Теперь, даже на бездорожье тряска водителя и пассажира становится минимальной.

Приборная панель содержит измерительные приборы и датчики, позволяющие контролировать основные системы автомобиля. Все они имеют подсветку.

В верхней части торпедо МАЗа-5334 между откосом и стеклом предусмотрено пространство для размещения, как личных вещей водителя, так и мелких запчастей и инструментов.

Основные узлы стрелового оборудования

Оборудование стрелы

Традиционно, как и большинство автомобильных кранов, модель КС-3577 снабжена телескопической конструкцией стрелы. Сам орган подъема состоит из двух частей: неподвижной, шарнирно закрепленной к опоре и подвижной секции, которая способна выдвигаться. Подъем вверх основной опорной части стрелы обеспечивает главный гидроцилиндр. За выдвижение второй секции отвечают два гидроцилиндра, соединенные между собой при помощи муфты.

Устройство и принцип работы гидроцилиндра выдвижения стрелы автокрана

Удлинитель стрелы

Гусек или удлинитель предусмотрен, чтобы увеличить пространство работы под стрелой, а также высоту последней. В автокране КС-3577 этот элемент выполнен из металлического проката (угла) и с помощью специальных кронштейнов крепится к оголовку выдвижной секции стрелы. Транспортировать гусек можно на самом КС-3577, крепя его рядом со стрелой к ее боковой плоскости.

Операторская, поворотный узел автокрана, грузоподъемный орган

КС-3577 является грузоподъемной системой, работающей за счет гидравлики. Рабочие органы приводит в действие гидронасос, который сам подключен через коробку на вал отбора мощности автомашины. Специальным рычагом в кабине крановщик может отключить насос от привода.

Механизм поворота платформы

Узел выполнен на основе гидромотора, который соединен с двухступенчатым редуктором. Также имеется тормоз колодочного типа и гидроразмыкатель. Выходная часть редуктора на валу имеет шестерню. Последняя зацепляется с поворотно-опорным кругом по средству зубчатого венца. Поворотная часть автокрана может быть вращаема вручную рукояткой. Для этого имеется промежуточный вал с шестерней с хвостовиком на конце.

Кабина крановщика

Машинист, управляющий автокраном КС-3577, во время выполнения грузоподъемных операций находится в специальной кабине. Все органы управления машиной выведены в это рабочее помещение. Кабина оснащена световым оборудованием, охлаждающим вентилятором, имеет просторные смотровые окна. Для работ в зимний период предусмотрено отопление рабочего места, сам кузов кабины теплоизолирован.

Грузоподъемный механизм

Лебедка грузовая приводится в движение гидромотором через редуктор двухступенчатого типа. Сама она имеет барабан со способом торможения через ленточный тормоз и гидроразмыкатель. Барабан сообщается с крюковой подвеской через специальный трос.

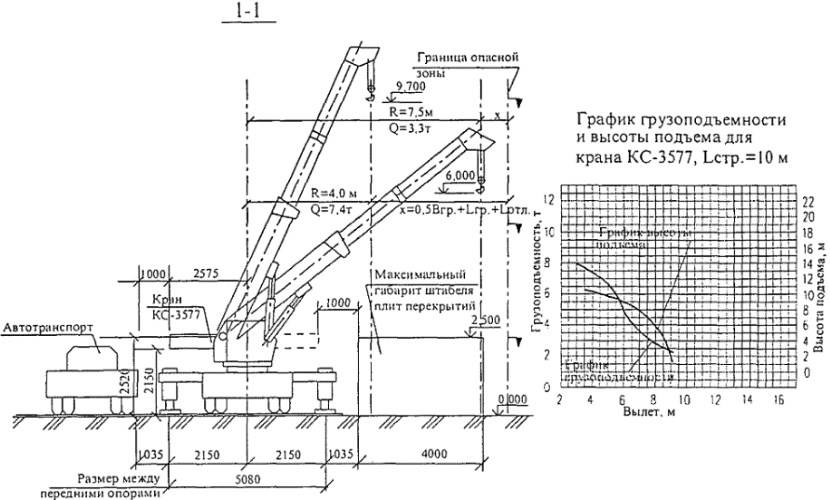

График грузоподъемности и высота

Электрическая начинка

Автомобильный кран КС-3577 – современная машина с базовым набором электрооборудования, куда входят системы безопасности, измерительные приборы, световое оборудование. Вся эта электроника питается от генератора напряжением на 24 вольта.

Прибор безопасности ОГМ-240

Безопасность

Приборы безопасности, призванные обеспечивать безопасность при выполнении автокраном грузоподъемных операций, в КС-3577 представлены ограничителями: превышения подъема предельной массы груза, выдвижения стрелы и ее вылета, высоты уровня подъема груза. Также имеются всевозможные датчики и сигнализаторы.

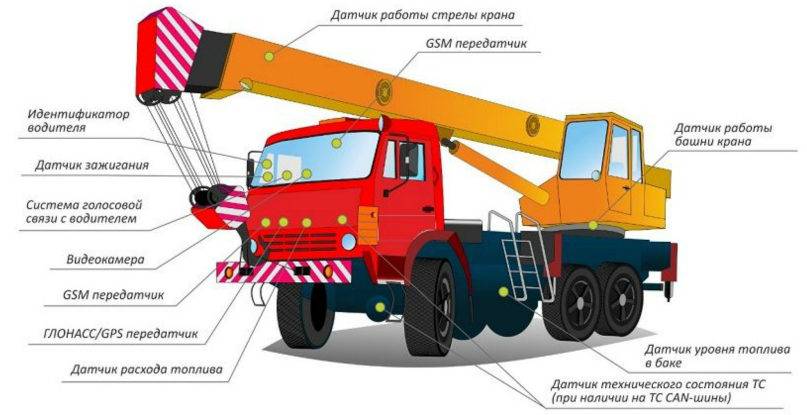

Примерное устройство работы системы безопасности автокрана

Применяемое шасси

Кран КС-3577 поставлен на шасси двухосного типа автомашины МАЗ при колесной формуле 4х2.

Кран КС-3577 МАЗ 4х2

Это интересно: Технические характеристики автомобильного крана кс-4561 и его модификаций: рассказываем обстоятельно

Устройство и назначение

На базовом шасси МАЗ-5334 установлен двигатель ЯМЗ-236, имеющий мощность 180 л. с. На машине используется механическая 5-скоростная трансмиссия. Задний мост оснащен дополнительными планетарными редукторами, размещенными в ступицах колес. За счет такого решения удалось уменьшить габариты редуктора моста и расширить возможности шасси.

Для размещения узлов крановой установки используется несущая платформа, установленная на задней части шасси. Каркас платформы сварен из стального профиля различного сечения. Сверху установлен поворотный круг, на котором расположены стрела крана, вспомогательное оборудование, кабина и противовесы.

Для привода лебедок и редуктора поворота используется распределительный модуль, обеспечивающий реверсивную работу узлов. Привод лебедок и редуктора выполнен от гидравлических двигателей. Регулировка угла наклона стрелы ведется при помощи гидравлических цилиндров, оборудованных гидравлическим запорным устройством. Гидравлика используется для изменения длины стрелы. Отдельные модели крана оснащены 3-секционной стрелой с механическим приводом выдвижения крайней секции.

Лебедка оборудована 2-ступенчатой коробкой привода. Торможение узла выполняется ленточным тормозом, оснащенным гидравлическим размыкателем. Аналогичный узел применен в приводе механизма поворота. При отказе гидравлики башню крана можно повернуть вручную, используя специальную рукоятку.

Привод гидравлических агрегатов крана выполняется от шестеренного масляного насоса. Насос получает вращение от карданного вала, прикрепленного к выходу коробки отбора мощности. Отбор осуществляется от коробки передач. Включение отбора выполняется отдельным рычагом, расположенным в кабине шасси. Запас жидкости, необходимой для работы гидравлики, расположен в отдельном баке. Все узлы системы связаны жесткими или гибкими магистралями.

Телескопическая стрела обеспечивает технике возможность маневрирования в узких проездах между складами или строящимися зданиями.

Рабочее место оператора расположено в отдельной кабине. Панель приборов оснащена индикаторами положения рабочих органов и сигнализацией. Кабина оборудована вентиляционной установкой с возможностью подачи теплого воздуха. Рядом с кабиной расположены механизмы крана, закрытые защитным металлическим кожухом.

Топливозаправщики

С 1980 по 1984 год на Батайском энергомеханическом заводе собирали автомобильную цистерну на МАЗовском шасси. Называлась она АЦМ-8-5334. Это была автоцистерна-мазутовоз для перевозки тяжелых нефтепродуктов.

Узнайте технические характеристики КамАЗа-53212, такие как грузоподъемность, габариты, возможность оснащения дополнительным оборудованием и пр. Данная статья поможет разобраться с ценами на тракторы Кейс.

Следующая информация: https://spez-tech.com/tehnika/selhoz/uborochnaya/opisanie-zernodrobilki-zubr.html содержит обобщенные отзывы о зернодробилках Зубр-2А и других моделей этой фирмы.

Параллельно на Тихорецком машиностроительном заводе сконструировали автомобильный топливозаправщик ТЗА-7,5-5334, который пошел в производство в 1981 году.

Шестьдесят процентов всей продукции уходило на нужды армии – в основном для заправки авиационной техники. Двадцать пять направлялось в гражданскую авиацию, остальное доставалось народному хозяйству.

Даже приплюснутая форма цистерны на этом топливозаправщике – вынужденная мера, для того чтобы автомобиль помещался в грузовой салон тяжелых самолетов ВТА.

Из-за установки дополнительного оборудования в виде насосов, трубопроводов, шлангов, раздаточных узлов и заправочных пистолетов автомобиль потяжелел до 16,5 тонн.

Сегодня на рынке достаточно много предложений конверсионных ТЗА-7,5-5334. В советские времена военная приемка на заводах очень жестко отбирала продукцию, выбраковывая даже автомобили, имеющие царапины на стеклах приборов.

Поэтому можно рассчитывать на хорошее состояние предлагаемых армейских машин.

Цена на автомобильном рынке на топливозаправщики вполне приемлемая: машину 1987 года выпуска можно купить за 250 000 рублей, 1992 года выпуска — за 450 000 рублей.

КРАНЫ-МАНИПУЛЯТОРЫ, УСТАНОВКИ КМУ, АВТОКРАНЫ

ГУСЕНИЧНЫЕ КРАНЫ

Рабочие характеристики автокрана КС-3577-4

Автокраны КС-3577-4 Ивановец полноповоротные, с гидравлическим приводом механизмов, с жесткой подвеской телескопической стрелы предназначены для механизации погрузочно-разгрузочных и монтажных работ на рассредоточенных объектах.

Автомобильный кран КС-3577-4 (рис. 1) грузоподъемностью 14 тонн с двухсекционной телескопической стрелой, с поворотными выносными опорами смонтирован на шасси МАЗ-5337.

Рис. 1. Общий вид автокрана КС-3577-4 Ивановец 14 тонн

1 — подвеска крюковая; 2 — стрела; 3 — кабина крановщика; 4 — рама поворотная; 5 — опора поворотная; 6 — механизм блокировки рессор заднего моста; 7 — рама опорная; 8 — опора выносная; 9 — запасное колесо; 10 — шасси

Основные параметры и характеристики автокрана КС-3577-4 на базе МАЗ-5337

Вылет (минимальный — максимальный), м:

— с основной стрелой — 3,2-13,0 — с выдвинутой стрелой и гуськом — 7,4-16,0 — со стрелой 14 м, вставкой и гуськом — 10,0-18,0

Скорость подъема (опускания) груза, м/мин:

— с основной стрелой номинальная — 0,2-10,0 — увеличенная (с грузом не более 4,5 т) со сменным стреловым оборудованием (гусек, вставка) — 0,4-20,0

Скорость передвижения автокрана КС-3577-4 Ивановец 14 тонн, км/ч, не более:

— рабочая без груза транспортная (своим ходом) — 10 — с основной стрелой — 80 — с основной стрелой и гуськом и гуськом — 40 — транспортная (на буксире) — 40

Скорость выдвижения (втягивания) секции стрелы, м/мин, не более — 15

Скорость изменения вылета (средняя), м/мин, не более — 15

Время полного изменения вылета (для основной стрелы), с (мин), не менее — 40 (0,67)

Частота вращения, об/мин:

— с основной стрелой — 0,3-2,5 — со сменным стреловым оборудованием — 0,3-0,8

Угол поворота, град:

— без груза на крюке — 360 — с грузом на крюке 240

Преодолеваемый уклон пути, град — 0-14

Минимальный радиус поворота по оголовку стрелы 8 м, м, не более — 10,8

Геометрические параметры автокрана КС-3577-4 14 тонн на шасси МАЗ-5337

— передних колес — 2,032 — задних колес — 1,792

База выносных опор, м — 4,15

Расстояние между выносными опорами, м:

— передними — 5,08 — задними — 4,90

Габарит задний, м — 2,67

Масса автокрана конструктивная с основной стрелой,т — 14,80

Масса автомобильного крана КС-3577-4 на шасси МАЗ-5337 14 тонн в транспортном положении, т:

— с основной стрелой — 15,50 — с основной стрелой и гуськом — 15,82

Нагрузка осей шасси в транспортном положении на основание, т:

— автокран с основной стрелой — передней оси — 6,10 / задней оси — 9,40 — автомобильный кран с основной стрелой и гуськом — передней оси — 6,30 / задней оси — 9,52

Максимальная нагрузка выносной опоры на основание рабочей площадки, тс, не более:

— передней — 19,00 — задней — 13,00

Автомобильный кран КС-3577-4 Ивановец 14 тонн состоит из несущих сварных металлоконструкций, механических и гидравлических агрегатов, которые конструктивно объединены в три составные части: неповоротная часть; поворотная рама с механизмами; стреловое оборудование.

В неповоротную часть автокрана входит базовое шасси, привод насоса, опорная рама с выносными опорами и механизм блокировки задней подвески шасси. Здесь же расположены гидроаппаратура неповоротной части, гидробак, трубопроводы и вращающееся соединение.

Опора поворотная соединяет неповоротную часть автокрана КС-3577-4 на базе шасси МАЗ-5337 с поворотной рамой. Поворотная рама представляет собой жесткую сварную конструкцию.

На раме крепится телескопическая стрела с силовым выдвижением секций длинноходовым гидроцилиндром, гидроцилиндр подъема стрелы, механизм поворота, лебедка с плитой, противовес, гидроаппаратура с трубопроводами.

Здесь же расположены кабина крановщика с органами управления и приборами, электрооборудование с приборами безопасности. Механизмы и гидроаппаратура на поворотной раме закрыты кожухом.

На автокранах Ивановец установлено основное стреловое оборудование -двухсекционная или трехсекционная (в зависимости от модели) телескопическая стрела коробчатой сварной конструкции.

По особому заказу автомобильные краны КС-3577-4 14 тонн могут быть укомплектованы сменным стреловым оборудованием — решетчатым гуськом (удлинителем) длиной 7 м, а также дополнительно и решетчатой вставкой длиной 4,56 м.

Телескопическая стрела позволяет автокрану в транспортном положении иметь скорости и маневровые качества, близкие к базовому шасси.

Крутящий момент, развиваемый двигателем шасси МАЗ-5337, через коробку отбора мощности и карданный вал передается на насос, питающий рабочей жидкостью исполнительные механизмы автокрана КС-3577-4.

Привод механизмов — индивидуальный гидравлический. Возможна как раздельная, так и совмещенная работа механизмов.

голоса

Рейтинг статьи

Особенности эксплуатации

Руководство по эксплуатации крана запрещает выполнение ряда операций:

  • набирать максимальные обороты двигателя при работающем насосе;
  • работать на повышенных оборотах насоса;
  • эксплуатировать машину без осмотра;
  • одновременно производить движение груза и изменение угла наклона стрелы;
  • двигаться с грузом, подвешенным на крюке;
  • подключать редуктор отбора мощности без выжима сцепления;
  • эксплуатировать кран при пониженном давлении в пневматическом контуре (ниже 5 кг/см²);
  • осуществлять вращение башни крана с грузом с частотой выше 2 об/мин;
  • двигаться на кране с заблокированной задней подвеской.

Автокран Ивановец 25 тонн на базе Камаз — особенности

Преимущества, отличия:

  • Вездеходное шасси.
  • Прибор безопасности ОНК-160, который ограничивает грузоподъемность и рабочие движения.
  • Модернизированный овоидный (U-образный) профиль стрелы автокрана.

Подъемные краны с U-образным — ОВОИДНЫМ профилем стрелы более устойчивы к нагрузкам и меньше подвержены различным деформациям.

Обновленная форма профиля позволяет уменьшить вес стрелы, лучше расположить скользуны, облегчая, таким образом, главную задачу крана — подъем и подачу груза на заданную высоту.

  • Ремонтопригодность.
  • Запас прочности.
  • Система подкачки шин помогает подстроиться под дорожное покрытие. Давление в камерах колес измеряется на ходу.

Руководство по эксплуатации

К каждому автомобилю прилагалось руководство по эксплуатации, содержавшее подробное описание устройства и указания по самостоятельному ремонту и техобслуживанию. Руководство состояло из двух частей. В первой, одинаковой для всех модификаций, описывались особенности конструкции кабины и шасси (двигатель, системы топлива и охлаждения, трансмиссия, КПП, электрооборудование). Далее давалось устройство надстройки (кузова, стрелы, фургона).

Ремонт и эксплуатация автомобиля были рассчитана на сложные условия и удалённость от крупных СТО и магазинов запчастей. Водитель должен был уметь не только устранять мелкие неполадки, но и справляться с серьёзными поломками, чтобы добраться до места ремонта.

Автоцистерна

Стоит упомянуть об еще одной знаковой модификации – это цистерна для перевозки пищевых продуктов МАЗ 5334 АЦПТ 5 6. Основное ее назначение – развозка молока.

Производство автоцистерны началось в 1977 году и продолжалось до середины восьмидесятых. Изготовитель машины – Вологодский машиностроительный завод.

Эллиптический корпус бочки выполнен из листового алюминия 8 мм толщиной. Корпус разделен внутри на два отсека.

Установка была оборудована звуковой сигнализацией наполнения. Заправка осуществлялась при помощи помп, которые располагались с двух сторон корпуса, а опустошение – через специальные шланги. Ниже представлены технические характеристики МАЗ 5334 АЦПТ 5 6.

  • Емкость цистерны – 5600 л;
  • Собственный вес автомобиля в снаряженном состоянии – 8 070 кг;
  • Полный вес автомобиля – 13 895 кг;
  • Габариты (длина, ширина, высота) – 7100х2500х2650;
  • Диаметр молокопровода – 50 мм;
  • Повышение температуры молока за 10 часов при температуре окружающего воздуха;
  • +30 градусов – 2 градуса.

Общее описание модели

Характеристика автокрана Ивановец КС-35714К-2

Кран КС-35714К-2 с телескопической трехсекционной стрелой оснащен гидравлическим приводом. Это обеспечивает простоту управления машиной, плавность функционирования основных механизмов и смены скоростей. Выдвижение секций осуществляется при помощи гидроцилиндра и полиспаста. Для улучшения функциональных возможностей спецтехники она оснащается решетчатым гуськом.

Данная модель отличается присутствием ограничителя грузоподъемности. Он обеспечивает контроль над высотой подъема головки стрелы, ее вылетом и степенью загрузки. В ограничителе присутствует память, которая фиксирует все параметры спецтехники во время всего срока службы.

Это интересно: Технические характеристики автокрана КС-65713-1 Галичанин и других модификаций: объясняем в общих чертах
