Пневмоколесный кран КС 5363

Кран КС-5363 — основные технические характеристики

КС-5363 — технические характеристики:

Колесная формулаколичество осей — 4х4.

Грузоподъемность крана:

  • с грузом =10,5т;
  • без аутригеров=14,5т;
  • на опорах=36т.

Масса=32,6т.

Серийный электродвигатель ДК-309А мощностью 43 (58,46)кВт.

Дизель-генератор типа ЯМЗ-М204А (ЯМЗ-236 — в более поздних моделях).

Максимальная скорость = 19,5 км/ч.

Топливный бак объемом=240л.

Колеса — сдвоенные, с протекторами повышенной проходимости, шины — 14.00-20.

Характеристика крана КС-5363:

  • угол съезда=13º;
  • высота подъема с основной стрелой=36,2м;
  • высота подъема с гуськом=50м — с башенным оборудованием;
  • длина стрелы=15 / 17,5 / 20 / 22,5 / 25 / 30 / 32,5м;
  • максимальная скорость подъема (опускания) груза=5м/мин;
  • нагрузка на гидравлическую опору=324кН;
  • нагрузка на колесную ось=174кН.

О других грузоподъемных механизмах на сайте: автокраны Либхер, Ивановец 25, Галичанин 25, автокран на базе МАЗ-5337, манипулятор Tadano, гусеничные краны МКГ-25БР и РДК-250, башенный кран КБ-403, козловой кран ККС-10 и подробно об устройстве мостового крана.

Управление краном


Гидравлическая схема управления КС-5363

Машина с весом более 30 тонн оборудована тремя системами: гидравлической, механической и электрической. Гидравлика представлена комплексом механизмов, которые обеспечивают нормальную работу подъемников. Механика отвечает за деятельность коробки переключения передач, колес, опорных конструкций и тормоза.

Электрическая система основана на генераторах постоянного тока. Функционирование лебедки и передвижение КС-5363 обеспечивается электрическим двигателем. Мотор и генератор представляют единую систему, для бесперебойной работы дизеля применяется пара аккумуляторов.

При помощи основной стрелы решетчатого типа и дополнительного гуська осуществляется подъем грузов от 3,3 тонн.

Для придания высокой прочности установки используется цельная база и пара осей шасси.

Модификации КС-5363

За 23 года украинский завод произвел несколько разновидностей кранов, которые имели буквенную маркировку А, Б, В, Д, Е.

С модификации «Б» краны оборудованы Устройством, Повышающим Грузоподъемность (УПГ).

Буквами ХЛ обозначается северная модификация. Металлоконструкции этой модификации сделаны из марок стали с улучшенными тех. характеристиками для работы в климате с низкими температурами (до -70ºС). Кабина управления снабжена стеклоочистителями и нагревательной системой.

Наличие букв М, АМ означает армейские модификации, краны выпускались под заказ Министерства Обороны СССР.

Полная характеристика крана КС-5363

Пневмоколесный башенно-стреловой кран КС-5363 применяется в процессе строительства сооружений и работы с габаритными материалами. Производился до 1994 года в Одессе.

Устройство и преимущества

За весь цикл серийного производства было разработано и выпущено несколько модификаций пневмоколесного крана КС-5363 с маркировкой А, Б, В, Д, Е.

Силовая установка крана представлена двухтактным дизельным четырехцилиндровым и электрическим силовым агрегатом, двумя генераторами электричества. В составе кинематической схемы лебедки: электродвигатель, редуктор, муфта, колодки тормозов и барабан с венцом из зубьев.

Преимущества крана КС-5363:

  • производительность не снижается при работе от дизельного генератора;
  • простое и доступное обслуживание;
  • возможность использования вспомогательных приспособлений;
  • поворот платформы при отсутствии материалов на крюке;
  • простота управления благодаря пневмоколесной системе;
  • доступность запчастей для ремонта.

Достаточная удаленность колес друг от друга балансирует устойчивость крана и его стабильность при выполнении рабочих операций.

Технические и грузовысотные параметры

Технические характеристики крана КС-5363:

  • темп подъема грузозахватного устройства – 7,5-9 м/мин;
  • темп опускания – 0,7-9;
  • количество оборотов поворотной платформы в минуту – 0,1-1,3;
  • скорость движения своим ходом в час – 20 км;
  • двигатель – ЯМЗ-М204А;
  • мощность силового агрегата – 180 л.с.;
  • мощность электрического агрегата – 166 кВт;
  • эксплуатационная масса оборудования – 33 тонны;
  • вес противовеса – 4 тонны.

Грузовысотные показатели техники модели КС-5363:

Грузовысотные характеристики автокрана КС-5363

  • наибольшая масса груза на опорах с наименьшим и наибольшим вылетом крюка – 25 тонн и 3,3 тонны;
  • максимальная масса поднимаемого груза без крюка на максимальном и минимальном вылете – 2,1 и 7,5 тонн;
  • вылет крюка – 2,5-13,8;
  • длина стрелы – 15 или 17,5 м;
  • высота подъема груза на минимальном и максимальном вылете – 16,3 и 6,4 м;
  • грузоподъемность в движении – 14 тонн.

Допускается установка решетчатых удлинителей длиной 5 или 10 метров.

Пневмоколесные краны

Главная / Справочник строителя / Механизация строительно-монтажных работ / Пневмоколесные краны 18 декабря 2014

Наименование показателейЕдиница измеренияК-124КС-4361 (К-161)МКП-16КС-4362 (К-166)
Грузоподъемность с основной стрелой:
при работе крана на опорахm12161616
при работе крана без опорm99128
при движенииm9168
Длина рабочего оборудования:
основная стрелам10101012,5
монтажные стрелым14; 18; 2215; 20; 2515; 18; 2325
направляемый гусекм2,264
маневровый гусекм10
башни (мачты)м16
Полезный вылет стрелы при работе на опорахм2,21,852,12,0
Высота подъема крюка при короткой стреле:
на наименьшем вылетем9910,512
То же, на наибольшем вылетем4,63,56,06,5
Рабочие скорости:
подъем грузам/мин4,4/450/102,3/11,0
вращение поворотной частиоб/мин0,4—4,10,5—2,80,35—1,7
передвижением/мин16,6—166100—25025—225
Марка двигателяСМД-7БСМД-14СМД-14
Мощность двигателял. с.557575
Радиус поворота крана по колее внешнего переднего колесам7,07,46,112
Габаритные размеры в транспортном положении:
длина (с основной стрелой)м5,8 (без стрелы)1414,516,9
ширинам3,73,153,23,2
высотам4,043,954,04,0
Масса (с основной стрелой)m22,023,324,023,0
Стоимость машиносменыруб.29,44/31,68—/36,96—/41,84—/41,84
Наименование показателейЕдиница измеренияКС-5361 (К-255)МКП-25КС-5363 (К-255А)К-401КС-6362 (К-406)KG-7361 (К-631)КС-8362
Грузоподъемность с основной стрелой:
при работе крана на опорахm252525404063100
при работе крана без опорm1012,512,515203040
при движенииm1012,514203040
Длина рабочего оборудования:
основная стрелам1512,51515151515
монтажные стрелым20; 25 17,5; 22,5; 32,520; 25; 302520; 25; 30; 3524; 31; 3820; 30; 40 45; 50; 55
направляемый гусекм58 и 1210—1520—40
маневровый гусекм8 и 151016 и 202015, 20, 25, 30
башни (мачты)м3525, 30, 35, 40
Полезный вылет стрелы при работе на опорахм2,152,82,22,22,21,72,9
Высота подъема крюка при короткой стреле:
на наименьшем вылетем12,71212,714141518,5
То же, на наибольшем вылетем6,57,56,57,57,5610
Рабочие скорости:
подъем грузам/мин1 / 7,50,92;6,250,7 -г 9,050,25—0,65,25; 10,50,3-3,0
вращение поворотной частиоб/мин0,5-2,00,560,1—1,30,5/ 1,50,1—1,010,04—0,45
передвижением/минДо 26633,3—125До 35020—235До 270100—180180
Марка двигателяЯАЗ-204АД-108AM-41Д-108АМ-41ЯМЗ-236ЯМЗ-2Э6
Мощность двигателял. с.1101089010890180180
Радиус поворота крана по колее внешнего переднего колесам12,97,710,212,813,113,015,5
Габаритные размеры в транспортном положении:
длина (с основной стрелой)м20,219,513,72115,58,6 (без стрелы)16,0
ширинам3,153,23,254,03,463,73,66
высотам4,04,23,94,24,04,234,3
Масса (с основной стрелой)m33,036,633,050,048,070,0112,0
Стоимость машиносменыруб.47,6/48,6447,6/49,247,6/48,64—/53,68—/53,68—/75,68—/ 86,56

«Справочник строителя», М.С.Екельчик

Тополь Американский: свойства и способы обработки

Управление через сенсорную панель в умном доме

Русский Вулкан: особенности игровых автоматов

Уборка после ремонта в квартирах

Устройство

Для привода механизмов стрелы и ходовой части крана используется электрический механизм. Источниками электроэнергии являются бортовой генератор или внешняя 3-фазная электрическая сеть переменного тока с напряжением 380 В. От внешнего питания работает специальный электромотор, который через систему ремней и шкивов вращает бортовые генераторы. Выработанный постоянный ток имеет напряжение 220 В.

Электрическая установка включает в себя основной генератор мощностью 50 кВт и дополнительный узел, развивающий мощность 14 кВт. От основной сети питаются электродвигатели движения и привода лебедок. Вспомогательная сеть используется для разворота башни крана и работы системы управления. Главный генератор подключен к двигателю через сцепление, вспомогательный — работает от ременной передачи, приводной шкив выполнен на внешней части муфты сцепления.

Для привода генератора применяется силовая установка, состоящая из 4-цилиндрового 2-тактного 180-сильного дизеля ЯМЗ-А204М, оснащенного механическим нагнетателем. В поздних версиях крана стал применяться 4-тактный атмосферный дизельный двигатель ЯМЗ-236М. Оба мотора оснащались автоматическим сцеплением центробежного типа.

Кабина управления изготовлена из стального листа, оснащена системой подачи свежего или подогретого воздуха. Для отопления применяется электрический нагреватель. Стенки кабины обшиты листами для защиты от шума и вибраций. Тип материала и толщина слоя зависят от модификации машины. Управление краном выполняется при помощи клавиш и 2 командных контроллеров. Перед машинистом установлен приборный щиток. Рабочее место оператора регулируется по 2 направлениям. На версии 5363ХЛ в кабине установлены дополнительные обогреватели стекол.

Пневмоколесный кран КС-5363 базируется на полноприводной ходовой части, включающей в себя 2 моста. На ступицах размещены сдвоенные колеса с шинами размером 14,00*20. Внешние колеса на переднем мосту установлены на специальной втулке и не являются ведущими. В сложных дорожных условиях внешние колеса соединяются с внутренними. Мосты установлены на сварной раме балочной схемы. Передний мост не оснащен подвеской, задний имеет балансирную опору.

Для повышения устойчивости шасси оснащено выносными гидравлическими опорами. Допускается работа машины без установки опор, но с ограничениями по весу перемещаемых грузов. Возможна установка удлинительных приставок, увеличивающих длину выноса опоры.

  • грузоподъемность крана в движении — 14 т;
  • грузоподъемность максимальная — до 36-40 т (зависит от модификации);
  • масса — 33 т;
  • длина машины в транспортировочном состоянии — 20,3 м;
  • ширина транспортировочная — 3,29 м;
  • ширина с вынесенными опорами — 4,2 м
  • высота (без учета стрелы) — 3,9 м.

Оснащение кабины

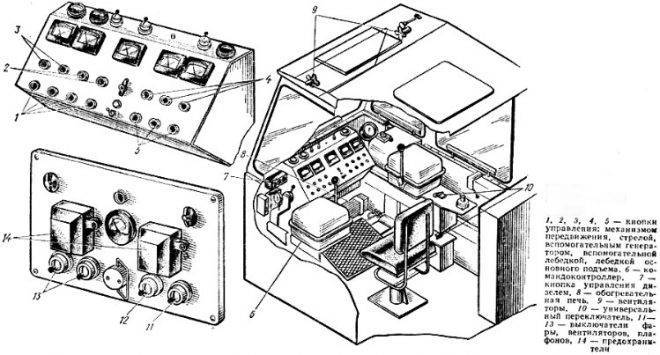

Устройство кабины крана КС-5363

Для пневмоколесного крана КС-5363 создавалась практичная кабина с большим лобовым стеклом, располагающимся в передней части. На приборной доске располагаются устройства, позволяющие контролировать работу машины: вольтметры, манометр, амперметры, термометр и прочие. По обе стороны имеются специальные командоконтроллеры для управления механизмами и оборудование для регулировки разворота колес и скорости крана.

В кабине есть печь для обогрева в зимнее время и вентилятор для использования в жару. Для оператора предусмотрено удобное кресло с возможностью регулировки высоты.

Модель КС-5363 – мощный кран с грузоподъемностью до 30 тонн. Техника незаменима в строительной сфере. Основные достоинства – недорогой сервис, простота управления, возможность поворота основы, долговечность и возможность эксплуатации в сложных условиях. При необходимости кран функционирует в тандеме с грейфером с ковшом.

Видео по теме: КС-5363

Публикации по теме


Технические характеристики козлового крана ККС 10


Особенности конструкции башенного крана КБ-403


Обзор технических характеристик крана-балки 5 т

Описание башенного крана кс – 5363 и технологического процесса в котором он участвует

Кран КС — 5363 в рабочем (вверху) и походном (внизу) положениях

Для курсового проектирования был выбран полноповоротный кран на пневмоколёсном шасси грузоподъёмностью 30 тонн КБ – 5363. Этот кран оснащён выносными опорами, которые снижают удельное давление шасси на грунт, тем самым увеличивая грузоподъёмность крана и продлевая срок службы шасси, так как в шинах колёс отсутствует избыточное давление воздуха. Кран имеет достаточно хорошо оснащённую приборами кабину управления, которая имеет отличную обзорность, эти факторы позволяют максимально снизить психологическую нагрузку на оператора – крановщика и его утомляемость.

Кран оснащён комбинированным дизель-электрическим приводом и электро-гидравлическим приводом, благодаря чему обеспечивается высокая плавность всех движений. Кран предназначен для монтажа сборных железобетонных и стальных конструкций, технологического оборудования промышленных объёктов, для монтажа дорожных сооружений, а так же для погрузо-разгрузочных работ.

Лебёдка основного подъёма крана имеет обычную однодвигательную схему, в которой двигатель посредством муфты подсоединён к трёхступенчатому редуктору, выходной конец которого присоединён к барабану. Муфта, соединяющая двигатель и редуктор имеет фрикционную поверхность, облегчая работу тормоза, который удерживает груз и крюковую подвеску от произвольного движения, когда двигатель заторможен.

Схема лебёдки основного подъёма

Кинематическая схема лебёдки главного подъёма

Данный привод требует глубокого регулирования скорости, именно поэтому он и был выбран для курсового проектирования.

Историческая справка

Первый пневмоколесный кран в Советском Союзе был выпущен в уже достаточно далеком от нас 1947 году. Имя первой модели – К-101. Ее грузоподъемность составляла порядка 10 тонн. Машина уже тогда была установлена на трехосное шасси пневмоколесное. В серийное же производство пошел уже кран К-102. Его создали в 1952 году, а выпуск происходил в период 1954-1958 годов. А уже с 1961 года началось производство более мощных кранов К-161, показатель грузоподъемности которых составлял 16 тонн.

На сегодняшний день грузоподъемные машины пневмоколесного типа производятся лишь в Западной Европе, в Германии.

Устройство установки

За все годы серийного производства удалось разработать и наладить выпуск различных модификаций крана модели КС-5363, имеющего пневмоколесный привод. Они отличаются буквенной маркировкой (от А до Е).

Преимущества этого крана видны уже по прилагаемой к нему документации:

  1. Производительность устройства не снижается благодаря работе с дизельным генератором тока.
  2. Обслуживание установки доступное, довольно простое.
  3. Допускается использование при работе вспомогательных приспособлений и блоков.
  4. Платформа поворачивается при отсутствии нагрузки на крюке.
  5. Легкое управление движением.
  6. Запчасти для работ по ремонту доступны.

Благодаря достаточной удаленности колесных баз кран устойчиво балансирует, обеспечивается стабильность конструкции при выполнении грузоподъемных действий.

Кабина машиниста

Фронтальная зона кабины самоходного крана оборудована приборной панелью. Она содержит манометр с термометром, вольтметр с амперметром, различные рычаги, а также переключатели. По бокам от этой панели размещены контроллеры с визуальными приборами, отображающими отбор мощности. Здесь же расположено рулевое управление конструкцией.

Кабина оснащена электрическим обогревателем, присутствует возможность на морозе прогревать стекла, есть стеклоочистители и вентилятор. Операторское кресло регулируется как по высоте, так и по углу откидывания спинки. Поскольку фронтальная (вместе с боковыми сторонами) стенка частично остеклена, оператору предоставляется круговой обзор, позволяющий наблюдать за работой оборудования и всех узлов.

В установке присутствует ограничитель грузоподъемности марки ОГП-1. Чтобы не допустить высоту подъема у крюка за пределы допустимых параметров, использован шпиндельный концевик. Он срабатывает, когда вал лебедки поворачивается на установленный угол.

Шестерней такой выключатель соединен непосредственно с самой лебедкой. Ограничитель необходимо регулировать, когда произведен ремонт рабочего оборудования либо грузового каната. Чтобы предотвратить вероятность запрокидывания нагруженной стрелы, оборудование непременно обеспечивают телескопическим упором.

Технические характеристики крана КС 5363

Кран КС-5363 – это стрелковый кран, который имеет пневмоколесный ход. Он был разработан одесским и сходил с конвейера вплоть до 1990 года. Выпуск многофункционального строительного крана начался в 1970 году.

С помощью КС-5363 на строительных площадках выполняются монтажные и погрузочно-разгрузочные работы с грузами, не превышающими максимально допустимую массу. Специально разработанная кинематическая схема позволяет выполнять несколько операций одновременно.

Основные технические характеристики КС 5363

Грузоподъемность составляет 10 -36 тонн, в зависимости от начального положения и модификации. Стоя на опорах он способен поднимать максимальный груз, весом до 36 тонн. Без развернутых аутригеров допустимый вес составляет 14 тонн, а с грузом 10 тонн.

Основная стрела поднимает груз на высоту 36,2 метра. При использовании башенного оборудования с гуськом можно поднять груз на высоту 50 метров. Допустимый угол съезда составляет 13 градусов.

Кран кс 5363 следующие технические возможности:

  • осуществлять подъем крюка со скоростью 7-9 м/мин;
  • опускать кран со скоростью 0,7 – 9 м/мин;
  • перемещаться со скоростью до 20 км/ч;
  • выдерживать нагрузку на опоры до 324 кН;
  • выдерживать нагрузку на ось до 174 кН;
  • перемещать 15 тонный груз на ходу.

Модификация КС-5363А, технические характеристики

Базовая модель КС-5363 была доработана в КС-5363А. Эта модель незаменима в случае, если нужна техника грузоподъемностью 25 тонн.

Этот параметр гарантируется при установке выносных аутригеров.

Вес поднимаемого груза при работе без опор ≤ 14 т.

Есть 2 варианта комплектации КС-5363А :

  • Стреловым оборудованием. Основная стрела длиной=17,5 м, ее оборудование 3-мя секциями позволяет сократить длину до 15 м или прибавить максимум до 32,5 м. В качестве вспомогательного на стрелу монтируется управляемый или неуправляемый гусёк (10м).
  • Башенно—стреловым снаряжением. Башни высотой =15 м, оборудуются клювом длиной=10/15 м, 20-25м башни – клювом 10, 15 или 20 м.

У модели есть дизель-электрический многомоторный привод. Питание агрегата может производиться как от своего дизеля ЯМЗ-А204М, так и от внешней сети (380 В).

КС-5363А двигается по стройплощадке со скоростью до 17 км/ч с грузом до 6 т. Колея колёс =2,5 м, кран — компактен, может лавировать на небольших площадках и отличается хорошей проходимостью. Зона работы с грузом составляет 360º.

Кабина сделана из стальных листов, вентилируется и обогревается.

Cхема КС-5363

  • Длина основной решетчатой стрелы составляет 15 м, специальными вставками длиной 5 или 10 м ее можно удлинить в 2 раза.

Есть возможность присоединить жесткий или маневровый гусек длиной 8 или 15 м.

Основное оборудование

Основное оборудование КС-5363 — жесткая стрела решётчатого типа и канаты.

Длина стрелы=15м.

Главный канат: ø=21мм, l=140м;

вспомогательный канат: ø=21мм, l=95м.

Сменное оборудование

К сменному оборудованию относятся:

жесткие удлиненные стрелы;
устройства с гуськами;
башенно-стреловые элементы. Высота башни=20-30м.

Длина удлиненной сменной стрелы и стрелы с гуськами на основной и вспомогательной подвеске=20-30м, в башенно-стреловом приспособлении=10м.

Перевозка КС-5363 на большие дистанции производится 2-мя способами:

  • Буксировка спец.тягачом. При буксировке механизм нужно сложить, скорость≤20км/ч.
  • На ж/д платформе (60т) – снимаются колеса и стрела.

Пневмоколесные краны превосходно соединяют в себе отличное качество с разумной ценой. Продолжительный опыт указывает на то, что средства, вложенные в такие машины, быстро возвращаются.

Автокран КС-4361 и КС-4361А: технические характеристики, вес, грузоподъемность, фото, длина стрелы

Самоходный полноповоротный дизельный подъёмный кран КС-4361 с одним двигателем имеет грузоподъемность 16 тонн. Машина предназначена для строительных и погрузочных работ со штучными и сыпучими грузами на строительных площадках, складах, производствах.

В комплект рабочего оборудования входят основная решетчатая шарнирно-складывающаяся стрела длиной 10 м, крюк грузоподъемностью 16 тонн и грейфер емкостью 1,5 м3, навешиваемый на 10- и 15-метровые стрелы. Сменным оборудованием являются удлиненные стрелы длиной 15, 20 и 25 м, получаемые из основной стрелы путем вставки 5-метровых секций, и неуправляемый гусек длиной 6 м. Стрела снабжена ограничителем, предохраняющим ее от запрокидывания на платформу при работе на минимальном вылете.

На кране КС-4361 применена комбинированная пневмогидравлическая система управления. Валы лебедок и реверса, а также барабаны включаются посредством пневмокамерных муфт; направление движения механизмов поворота и передвижения крана изменяется реверсивным механизмом и коническими передачами. Включение реверсивного механизма предусмотрено также пневмокамерными муфтами. Рабочие скорости крана регулируются в широких пределах с помощью гидротрансформатора, питаемого от гидросистемы крана.

Ходовое устройство крана КС-4361 оснащено выносными опорами с винтовыми домкратами, которые имеют на концах небольшие башмаки.

По площадке кран способен перемещаться своим ходом, в том числе с грузом на крюке со скоростью до 3 км/ч. Движение с грузом на крюке разрешается по площадке при стреле 10 — 15 м, которая направлена вдоль продольной оси крана.

На большие расстояния по автодорогам кран КС-4361 перевозят на буксире к тягачу с помощью сцепного устройства. В процессе перебазирования крана коробку передач устанавливают в нейтральное положение, цилиндры разворота колес отключают, снимают карданный вал одного из мостов. Скорость движения на буксире не должна превышать 20 км/ч, а на уклонах и поворотах скорость следует уменьшать до 3 км/ч.

По железной дороге кран перевозят на четырехосной платформе. До погрузки крана на платформу снимают все пневмоколеса, разъединяют секции стрелы, укладывая верхнюю секцию на нижнюю. Кран грузят на платформу с помощью монтажного крана грузоподъемностью 25 тонн. При наличии сменных секций стрелы их укладывают на вторую платформу.

Кран КС-4361 имеет улучшенную модификацию — модель КС-4361А с измененным дизайном кузова и кабины машиниста.

В настоящее время кран КС-4361 не выпускается, но единичные модели все еще можно встретить на строительных площадках.

Самоходный полноповоротный дизельный подъёмный кран КС-4361А максимальной грузоподъёмностью 16 тонн предназначен для строительных и погрузочных работ со штучными и сыпучими грузами на строительных площадках, складах.

Кран КС-4361А имеет гидропривод опор и рулевого управления, решетчатую шарнирно-складывающуюся стрелу.

Спецтехника работает с основной крюковой подвеской на стреле длиной 10.5 м, 15.5 м, 20.5 м, и 25.5 м, а также со вспомогательной надставкой (гуськом), длиной 6 м.

Со стрелой 10.5 и 15.5 м кран КС-4361А с грузом на крюке передвигается со скоростью до 3 км/ч.

Привод всех механизмов крана централизованный. Особенностью кинематической схемы является применение гидротрансформатора, выходной вал которого связан цепной передачей с валом реверса вращения и передвижения. Работу всех исполнительных механизмов обеспечивает пневматическая система.

Кран КС-4361А способен успешно работать при отрицательных температурах, а для работы с тропическим климатом возможна специальная модификация КС-4361АТ.

Кран КС-4361А является модернизированной моделью крана КС-4361 с измененным дизайном кузова и кабины машиниста. Все основные технические характеристики машины соответствуют базовой модели.

Cерийный выпуск крана КС-4361А начат «Юргинским машиностроительным заводом» в 1975 году. В настоящее время кран не собирается.

Ранее мы писали о технических характеристиках автокрана КС-45726.

Пневмоколесные краны

Стреловые пневмоколесные краны монтируются на специальных пневмоколесных шасси, в чем и состоит отличие их конструкции от стреловых автомобильных кранов, смонтированных на шасси типовых грузовых автомобилей.

Пневмоколесные краны применяются на строительно-монтажных и погрузочно-разгрузочных работах; ,

Пневмоколесные краны по типу шасси и конструкции привода ходового оборудования разделяются на два типа: короткобазовые с одной силовой установкой, размещенной на поворотной платформе и приводящей в действие все исполнительные механизмы и механизм передвижения. По ГОСТ 9692 — 71 этот кран обозначается индексом «КП»; длиннобазовые, или автомобильного типа (с двумя силовыми установками: одной на поворотной платформе для привода исполнительных механизмов и второй на шасси, обеспечивающей привод ходового оборудования. По ГОСТ 9692 — 71 этот кран имеет обозначение «КШ».

Соответственно числу силовых установок у крана первого вида имеется одна кабина управления, у второго — две кабины.

Рис. 105. Пневмоколесный кран типа КС-5363

Благодаря отдельному двигателю механизма передвижения кран типа КШ более маневренный. Его транспортная скорость не менее 50 — 60 км/ч, тогда как краны типа КП имеют транспортную скорость порядка 15 — 20 км/ч.

Представленный на рис. 105 короткобазовый пневмоколесный кран КС-5363 (К-255А) имеет прямолинейную стрелу / с грузоподъемностью на основном крюке 25 т, длиной 15 м, оснащен основным 3 и вспомогательным 5 грузоподъемными крюками. Стрелу 2 можно удлинять съемными вставками до 25 м, оснащать гуськом 4 длиной 5 м. Грузоподъемность вспомогательного крюка 5 т. Кран может также работать с грейфером вместимостью 2 м3. Ходовая часть состоит из сварной рамы с балками коробчатого сечения и двух мостов со сдвоенными пневмоколесами. Оба моста — передний и задний — являются ведущими, колеса переднего моста управляемые.

Привод механизма крана раздельный с питанием от собственной дизель-электрической силовой установки постоянного тока.

Силовая установка (рис. 106) состоит из дизеля / мощностью 66 кВт, двух генераторов 2 и 3 мощностью

соответственно 13,5 и 51 кВт. Основная грузоподъемная лебедка приводится в движение электродвигателем постоянного тока 4. Вал двигателя соединен зубчатой муфтой с первичным валом трехступенчатого редуктора. На первичном валу редуктора расположен колодчатый тормоз 5 с короткоходовым электромагнитом. Выводной (тихоходный) вал редуктора соединяется с барабаном лебедки 7 зубчатой муфтой.

Стрелоподъемная лебедка приводится электродвигателем постоянного тока 12, на первичном валу которого размещен тормоз 13.

Лебедка вспомогательного подъема приводится электродвигателем постоянного тока И, а механизм поворота — двигателем постоянного тока 6, соединенным с вводным валом трехступенчатого редуктора 8 при помощи цепной муфты. На выводном валу редуктора закреплена шестерня 9, находящаяся в зацеплении с зубчатым венцом шарикового опорно-поворотного устройства 10.

Механизм передвижения этого крана показан на рис. 57 и описан в § 23.

Одной из наиболее современных конструкций пневмоколесного крана большой грузоподъемности является кран : с жесткоподвесной (рис. 107) телескопической

стрелой из нескольких колен, раздвигаемой гидравлическими цилиндрами (толкателями). Выносные опоры крана также управляются гидроцилиндрами.

Выпускаются пневмоколесные краны грузоподъемностью 16, 25, 40, 63, 100 т и более.

Cхема

Схема крана построена на использовании решетчатой стрелы с шарнирным узлом, установленным на поворотной платформе. Для обеспечения прочности установлены раскосы, изготовленные из уголкового стального профиля. Стандартная стрела имеет длину 15 м, но конструкция позволяет установить удлинительные секции длиной по 5 или 10 м, доводящие вылет до 30 м. На поздних машинах используются короткие вставки, регулирующие длину стрелы в пределах 15-32,5 м. Установка стрелы в рабочее положение выполняется без помощи дополнительного оборудования.

По специальному заказу для крана поставлялся комплект башенно-стреловой оснастки. В состав набора входил управляемый гусек с увеличенной длиной, которая зависела от размера стрелы. Точки соединения узлов оснащены пальцами, обеспечивающими быструю переналадку конструкции и надежную фиксацию. Еще одним видом оснащения является 2-канатный грейфер, предназначенный для перемещения сыпучего груза. Объем стандартного ковша — 2 м³, возможно использование узлов с уменьшенной вместимостью.

При работе крана используется стальной канат со следующими характеристиками:

  • диаметр — 21 мм;
  • длина на основном барабане — 140 м;
  • длина на вспомогательной лебедке — 95 м.

Модификации

Завод Январец выпускал следующие варианты техники:

  1. Базовой версией машины стала модель КС-5363, предназначенная для эксплуатации в умеренном климате с температурой воздуха -40…+40°С. Грузоподъемность составляет 25 т.
  2. По отдельному заказу выпускался вариант КС-5363ХЛ, адаптированный для работы при температуре до -70°С. Изменены материалы, из которых изготовлены нагруженные элементы. Введена дополнительная теплоизоляция кабины машиниста.
  3. Модернизированный вариант КС-5363А, отличающийся доработанными узлами, имеющими увеличенный ресурс и упрощенное обслуживание.
  4. Дальнейшим развитием стал кран КС-5363Б, оснащенный специальным устройством для повышения грузоподъемности до 40 т. Машина может работать как башенный кран с гуськом длиной 15 м.
  5. Модификация КС 5363В, на которой применена другая схема установки противовесов на выносной раме. Изменена конструкция удлинительных вставок на стреле. Усовершенствованные версии с грузоподъемностью 36 т и улучшенными технологическими параметрами имеют обозначение КС-5363Д и КС-5363Е.
  6. Армейские машины КС-5363М и АМ. Отличием машин является повышенная точность позиционирования рабочих органов. Техника применялась на армейских складах, в т. ч. и для погрузки ядерного стратегического вооружения.
  7. Последняя серийная машина КС-5366, отличавшаяся гидравлическими приводами в управлении углом наклона стрелы и в механизме поворота башни. Кран выпускался до 1994 года.

Устройство и преимущества

Силовая установка крана представлена двухтактным дизельным четырехцилиндровым и электрическим силовым агрегатом, двумя генераторами электричества. В составе кинематической схемы лебедки: электродвигатель, редуктор, муфта, колодки тормозов и барабан с венцом из зубьев.

Преимущества крана КС-5363:

  • производительность не снижается при работе от дизельного генератора;
  • простое и доступное обслуживание;
  • возможность использования вспомогательных приспособлений;
  • поворот платформы при отсутствии материалов на крюке;
  • простота управления благодаря пневмоколесной системе;
  • доступность запчастей для ремонта.

Достаточная удаленность колес друг от друга балансирует устойчивость крана и его стабильность при выполнении рабочих операций.

Оборудование, его виды и технические параметры

Техника КС-5363 комплектуется основным и сменным оборудованием. К основному относятся решётчатая стрела и канаты, а к сменному — удлиненные стрелы, устройства с гуськами, а также башенно-стреловые элементы.

Основное

ХарактеристикиЕд. измеренияДанные
Длина стрелым15
Диаметр главного канатамм21
Длина главного канатам140
Диаметр вспомогательного канатамм21
Длина вспомогательного канатам95

Сменное

Наименование характеристикиУдлиненные стрелыСтрелы с гуськомБашенно-стреловое приспособление
На основной подвескеНа вспомогательной подвеске
Длина сменной стрелы, м20 — 3020 — 3020-3010
Высота башни20 — 30
Вылет сменной стрелы, м5,5-26,35,5-14,213,4-23,710,5 — 17,2
Грузоподъемность с опорами, т0,5 — 16,21 — 13,50,5 4,21,9 — 5,5
Грузоподъемность без опор, т0,3 — 60,5 — 50,5 — 20,4 — 3,5
Высота подъема крюка, м10,2 — 23,915 — 28,916,4 — 30,522,1 — 38,2
Скорость подъема и опускания, м/мин1,5 — 113 — 22

Видео обзор крана КС-5363:

Назначение

Любой самоходный кран, имеющий пневмоколесный ход, создан для обеспечения качественного и быстрого выполнения различных строительно-монтажных и погрузочно-разгрузочных операций на объектах, которые находятся относительно друг друга в пространстве на небольших расстояниях.

В момент проведения указанных работ допускается одновременное выполнение:

  • Подъема или опускания груза с подъемом или опусканием самой стрелы.
  • Подъема или опускания рабочей стрелы с поворотом машины в нужную сторону.

Все эти действия благополучно осуществляются благодаря наличию специального оборудования на кране, о котором мы поговорим далее.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
