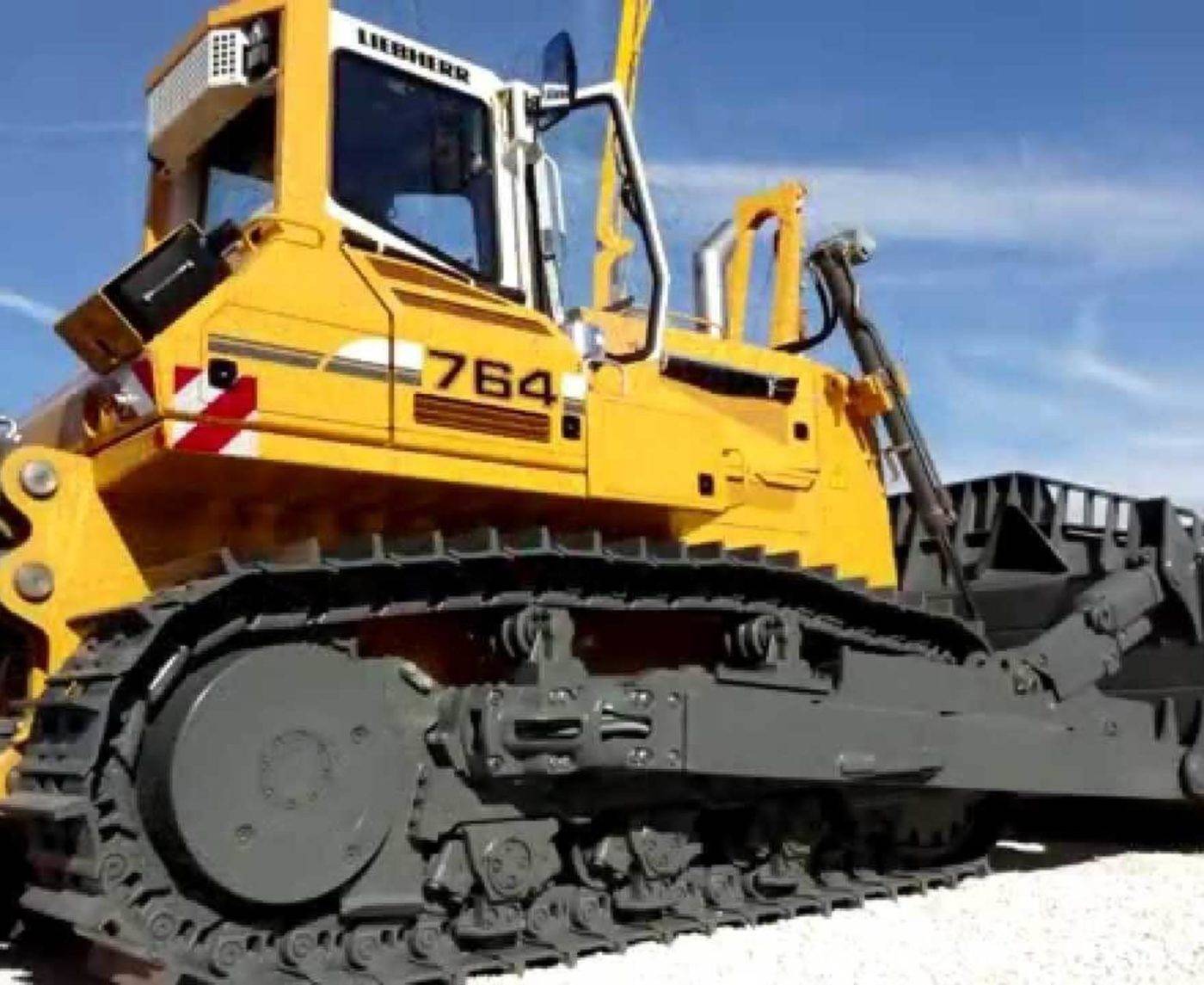

Бульдозер Liebherr PR 764 L технические характеристики

Параметры бульдозера «Либхер 776» и 746

Модификация 776 отличается повышенной мощностью и оптимальными условиями для работы оператора, имеет следующие характеристики:

  • масса — 71,8-73,18 т;
  • вместимость отвала — 18,5-22,0 куб.м;
  • показатель мощности — 565 кВт;
  • подъем/заглубление отвала — 0,5-1,1 м;
  • рабочая скорость — 10,5 км/ч.

Параметры модели 746 (имеет не очень большую мощность, зато «дает фору» конкурентам по маневренности и перемещению по неустойчивым типам грунтов):

  • вес — 28,3-30,8 т;
  • габаритные размеры отвала — 3,7х1,5/3,9х1,45/4,5х1,35 м;
  • мощность мотора — 150 кВт;
  • емкость рабочего органа — 6,0-7,2 кубометра;
  • предельное тяговое усилие — 274 кН;
  • подъем/заглубление отвала — 1,2/0,54 м.

Силовой аппарат

На технику монтируется мотор собственного производства мощностью 190 кВт или 258 л.с. Шестицилиндровая модель D936L характеризуется объемом 10,5 л и работает на дизельном топливе. Цилиндры устанавливаются диаметром 122 мм. По качеству выхлопа силовая установка соответствует международным нормам Tier 3 и Stage 3A. Частота вращения вала двигателя составляет 1800 об/мин.

ДвигательLiebherr D936L
Мощность258/190 кВт/л.с.
Охлаждающее вещ-вожидкостное
Топливодизельное
Цилиндров6
Объем движка10,5 л
Объем бака705 л

В стандартную комплектацию мотора входит установка системы охлаждения подаваемого воздуха и турбонагнетатель. Опционально предлагается установка сажевого фильтра, который гарантирует эффективную очистку.

Вернуться к навигации

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Габаритные размеры:

  • длина без дополнительного оборудования – 5280 мм;
  • ширина по цапфам крепления рамы толкателя – 3263 мм;
  • высота по кабине – 3935 мм;
  • длина гусеничной базы – 3540 мм;
  • дорожный просвет – 695 мм;
  • высота ребер траков – 84 мм.

Масса

в зависимости от типа подвески катков и размера траков (однокулисная/двухкулисная):

  • траки 610 мм – 37537/38437 кг;
  • траки 660 мм – 37807/38707 кг;
  • траки 711 мм – 38167/39067 кг;
  • траки 760 мм – 38439/39339 кг.

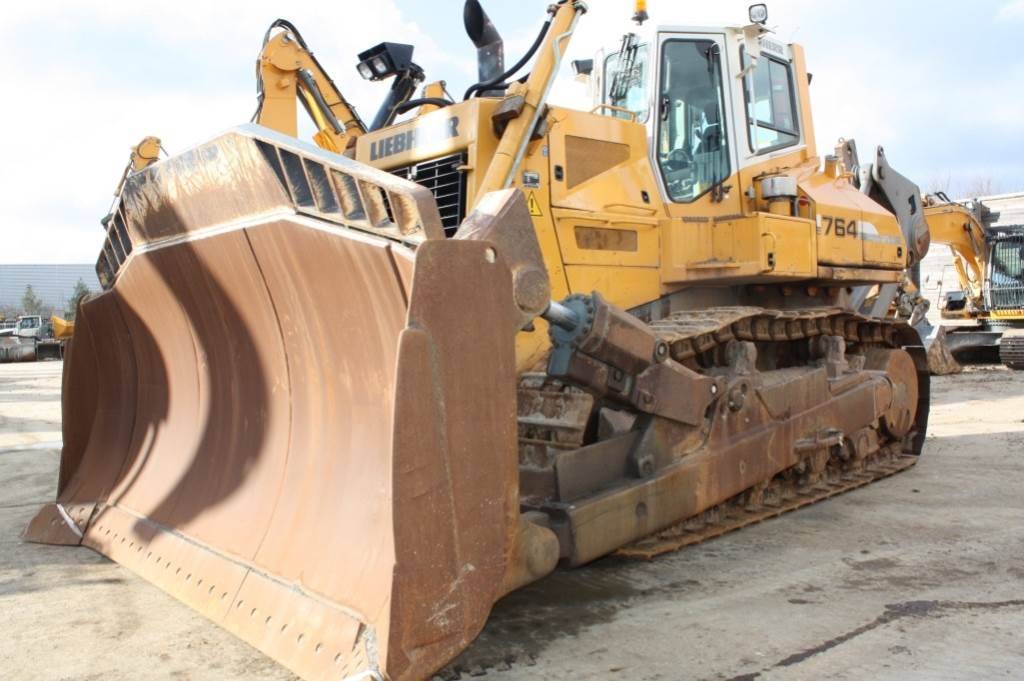

ПЕРЕДНЕЕ НАВЕСНОЕ ОБОРУДОВАНИЕ

Характеристики (полусферический отвал/сферический отвал):

  • емкость – 16/17 куб.м;
  • высота – 1950/1950 мм;
  • ширина – 4370/4650 мм;
  • высота подъема – 1480/1480 мм;
  • глубина опускания – 647/647 мм;
  • предельная высота перекоса – 1028/1094 мм;
  • предельный угол наклона – 9,4/9,4 градуса;
  • общая длина машины с оборудованием – 7022/7549 мм.

Масса бульдозера

с оборудованием (полусферический отвал/сферический отвал) в зависимости от размера траков (однокулисная подвеска):

  • траки 610 мм – 45220/46070 кг;
  • траки 660 мм – 45490/46340 кг;
  • траки 711 мм – 45900/46750 кг;
  • траки 760 мм – 46180/47030 кг.

Версия с двухкулисной подвеской имеет массу на 400 кг больше, чем аналогичный вариант с однокулисной подвеской.

Давление на грунт техники с полусферическим отвалом при однокулисной подвеске находится в границах 0,86-1,05 кг/кв.см, при двухкулисной подвеска – 0,87-1,06 кг/кв.см. Показатели для версий со сферическим отвалом составляют 0,87-1,07 кг/кв.см при однокулисной подвеске, 0,88-1,08 кг/кв.см – при двухкулисной подвеске.

ЗАДНЕЕ НАВЕСНОЕ ОБОРУДОВАНИЕ

Линейка заднего навесного оборудования для Либхер PR 764 L

включает:

  • 3-стоечный параллелограммный рыхлитель с гидравлической регулировкой наклона;
  • 1-стоечный параллелограммный рыхлитель с гидравлической регулировкой наклона;
  • противовес;
  • тягово-сцепное устройство.

Параметры 1-стоечного рыхлителя:

  • глубина рыхления (мин/макс) – 476/1300 мм;
  • высота подъема (мин/макс) – 260/1000 мм;
  • длина (поднятое/опущенное состояние) – 1894/2494 мм;
  • ширина рамы – 1400 мм;
  • угол наклона стойки – 31 градус;
  • максимальное усилие отрыва – 291,5 кН;
  • максимальное усилие заглубления – 166,9 кН;
  • масса – 4786 кг.

Параметры 3-стоечного рыхлителя:

  • глубина рыхления (мин/макс) – 520/900 мм;
  • высота подъема (мин/макс) – 658/1038 мм;
  • длина (поднятое/опущенное состояние) – 1894/2494 мм;
  • ширина рамы – 2494 мм;
  • расстояние между стойками – 1130 мм;
  • угол наклона стойки – 31 градус;
  • максимальное усилие отрыва – 291,5 кН;
  • максимальное усилие заглубления – 176,4 кН;
  • масса – 6160 кг.

Особенности и преимущества гусеничного бульдозера Liebherr

К главным особенностям данной строительной машины можно отнести простоту в обслуживании, благодаря которой затраты на сервис являются минимальными и особенный двигатель большой прочности. Двигатель D946 L A6 имеет большую мощность и вместе с необычной трансмиссией способен гарантировать только максимальную производительность и минимальные расходы на топливо. Гусеничный бульдозер PR754 обладает такими преимуществами:

  • Высокой производительностью в работах, связанных с рыхлением материала. Особенная гидростатическая трансмиссия способна обеспечить водителю максимальную скорость перемещения бульдозера и приводит к минимуму пробуксовку гусеничных цепей.
  • Хорошей маневренностью. Гидростатический привод позволяет очень быстро поворачивать бульдозер, точно направляя рыхлитель в более тонкие и мягкие слои грунта Большим дорожным просветом. Компания – производитель сделала удобное и продуманное размещение всех компонентов строительной техники, благодаря которому водителю доступен большой обзор видимости дороги
  • Прочным плоским днищем. Благодаря усиленному днищу, бульдозер отлично защищен от повреждений при проведение работ на неровных участках дороги Низким расходом топлива. Постоянные низкие обороты двигателя и экономичная система привода делают бульдозер эффективным во всем диапазоне скоростей работы и обеспечивают максимальную экономию топлива
  • Большим сроком службы ходовой части. Использование только самых качественных компонентов, из которых сделана вся ходовая часть, повышает ресурс ходовой части

Особенности и преимущества

К преимуществам экскаватора относится возможность использования его в самых сложных условиях работы. Производительность техники остается неизменно высокой при температурных условиях -40/+65 градусов, что свойственно не для всех продуктов компании. Возможность производства работ в экстремальных условиях является главным достоинством для российских потребителей.

Производитель конструировал экскаватор Либхер 944 как спецтехнику, предназначенную для работы в шахте или карьере, выполняющую погрузку, выгрузку и транспортировку материалов. В настоящий момент она может применяться для быстрого и качественного выполнения погрузочно-разгрузочных работ в любых отраслях промышленности, для сноса строительных объектов, при строительстве новых зданий и сооружений, а также выполнении земляных работ. Благодаря установке рабочего органа большого объема сокращается длительность выполнения рабочих операций, а универсальность машины позволяет использовать ее практически повсеместно.

Значительная глубина рытья и большой ковш гарантируют эффективность работы, а гусеничная база – устойчивость и проходимость.

Это интересно: Фронтальный одноковшовый погрузчик амкадор 342в: технические характеристики, гидравлика, расход топлива

Технические характеристики Liebherr PR 764 Litronic, масса

Рабочий вес 45 220-53 590 кг
Объем отвала 13,60-17,00 куб.м
Мощность двигателя (ISO 9249) 310 кВт/422 л.с.
Мощность двигателя (SAE J1349) 310 кВт/416 л.с.
Скорость движения 11 км/ч

Слово Litronic в названии модели означает оснащение техники системой управления «Либхерр Литроник», которая гарантирует, что при рыхлении грунта вы не столкнетесь с проблемой пробуксовки гусениц.

Контроль всех движений шасси выполняется одним единственным джойстиком. При включении машины возможно восстановить последние заданные значения различных параметров.

Трансмиссия с электроуправлением (регулирование оборотов и крутящего момента происходит автоматически) исключает необходимость в переключении передач. Она обеспечивает непрерывную подачу мощности к гусеницам, в том числе при совершении поворотов. Более того, производитель называет свою трансмиссию «неизнашиваемой»: в ней отсутствуют гидротрансформатор, коробка передач, дифференциалы управления и фрикционные муфты поворота, обычно присутствующие в другой технике, а гидронасосы и гидромоторы специалисты постарались сделать максимально надежными.

Технические характеристики Liebherr PR 764 Litronic, масса

45 220-53 590 кг

Мощность двигателя (ISO 9249)

Мощность двигателя (SAE J1349)

Слово Litronic в названии модели означает оснащение техники системой управления «Либхерр Литроник», которая гарантирует, что при рыхлении грунта вы не столкнетесь с проблемой пробуксовки гусениц.

Контроль всех движений шасси выполняется одним единственным джойстиком. При включении машины возможно восстановить последние заданные значения различных параметров.

Трансмиссия с электроуправлением (регулирование оборотов и крутящего момента происходит автоматически) исключает необходимость в переключении передач. Она обеспечивает непрерывную подачу мощности к гусеницам, в том числе при совершении поворотов. Более того, производитель называет свою трансмиссию «неизнашиваемой»: в ней отсутствуют гидротрансформатор, коробка передач, дифференциалы управления и фрикционные муфты поворота, обычно присутствующие в другой технике, а гидронасосы и гидромоторы специалисты постарались сделать максимально надежными.

Бульдозер Либхер 764 имеет комфортную кабину и отличается удобным управлением

Бульдозер Либхер 764 имеет интуитивно понятный джойстик управления. Скорость движения регулируется в трех диапазонах, которые могут быть заранее выбраны и дальнейшем запрограммированы с помощью кнопки для удовлетворения заявок требованиям. После программирования, настройки сохраняются в памяти и остаются доступными даже при перезагрузке компьютера. В дополнение к джойстику, оператор может контролировать скорость педалью. Так как машина оснащена гидростатическим приводом, машина не теряет управление и не скатывается даже на крутых склонах. Оператор управляет тормозной, просто передвигая джойстик управления назад. Как только бульдозер останавливается, автоматически срабатывает стояночный тормоз.

Особого внимания заслуживает выдающаяся эргономическая конструкция кабины Liebherr PR 764. Элементы управления удобно распложены на передней консоли в пределах легкой досягаемости. Также в кабину интегрирована ROPS/FOPS защита. Большие окна открывают исключительный вид на рабочую область. Стандартное оборудование кабины включат: кондиционер, ящик для хранения вещей, раздвижные окна, водительское сиденье с широким диапазоном регулировок (три положения спинки и регулируемый по высоте подлокотник), опора для ног и многое другое. Конечным результатом являются исключительно комфортные условия работы водителя.

Крепкий и сильный гусеничный бульдозер Либхер 764 имеет непревзойденный срок полезного использования. Компоненты, призванные выдерживать серьезные нагрузки, изготовлены из высокопрочных материалов, а особо чувствительные к повреждениям элементы хорошо защищены. Бесспорно одно: техника Liebherr обязана своим высоким качеством строгим стандартам надежности, применяемым при ее производстве.

голоса

Рейтинг статьи

Трансмиссия

На бульдозер либхер 734 устанавливается бесступенчатая трансмиссия с гидростатическим типом действия. Гусеницы приводятся в движение независимо друг от друга. Отличительной чертой данной трансмиссии является отсутствие таких элементов, как гидравлический трансформатор, КПП, дифференциалы и фрикционные муфты поворота. Таким образом достигается одинаково продуктивная работа при любом положении техники. Рациональность работы мотора, гидравлических насосов и моторов уменьшает потребление горючего даже при тяжелом режиме работы. Кроме того, положительный эффект распространяется на проходимость техники – она не пробуксовывает. При выполнении любых работ машина выдает неизменно высокий КПД.

Криволинейная поверхность не останавливает технику, переключение передач не осуществляется, что позволяет передавать постоянный крутящий момент на «ходовку». При выполнении рыхления, скорость PR 734 незначительна, как и температурная нагрузка трансмиссии. При езде вниз по большому склону, трансмиссия замкнута (самоторможение). Это обеспечивает возможность оператору тщательно контролировать скорость спуска.

Оснащение

На всех бульдозерах «Либхер», технические характеристики которых приведены ниже, устанавливаются моторы собственного изготовления. Они оснащаются четырьмя или шестью цилиндрами, имеют два типовых размера поршневого узла. Такой подход дает возможность унифицировать детали силового агрегата, что облегчает поиск запасных частей и обслуживание двигателя.

Ходовая система рассматриваемой техники оборудована овальным гусеничным обводом с задними ведущими валами и передним натяжным приводом гусениц. Обслуживание кабины упрощается за счет опрокидывания гидравлическими домкратами, обеспечивая простой доступ к приводу. Подобная конструкция облегчает само производства, что позитивно сказывается на итоговой стоимости изделия. Гусеницы оснащены маслонаполненными пальцами, гарантирующими регулярную смазку на весь период эксплуатации.

Достоинства

Бульдозер «Либхер», независимо от серии, имеет ряд преимуществ перед конкурентами. К ним относят:

  • Наличие гидростатического привода, способствующего обеспечению требуемых показателей мощности, с учетом огромных габаритов техники. При этом появляется возможность плавного перемещения без рывков.
  • Контроль движения машины осуществляется посредством универсального джойстика. Это обуславливает возможность работать операторам без серьезной подготовки.
  • Система управления четко сбалансирована в плане агрегации между тягой и скоростью, что защищает мотор от перегрузки.
  • Гидростатический привод существенно снижает затраты на ремонт, упрощает производство, что снижает стоимость техники.

На рынке представлено огромное количество не только новых, но и бывших в употреблении бульдозеров «Либхер». Единственным минусом является тот факт, что в России отсутствуют официальные представительства компании, что затрудняет приобретение машины и запасных частей к ней.

Устройство

Хорошо зарекомендовавшие себя в качестве рамы квадратные трубы нашли свое применение в данной машине. Они менее подвергнуты воздействию изгибающих и крутильных усилий и отличаются высокой прочностью. Элементы Liebherr PR 734, к которым предъявляются повышенные требования, выполняются литыми.

Передняя часть машины выполнена жесткой и массивной, а ходовая тележка имеет увеличенную длину. Благодаря этим особенностям, работа отвала отличается высокой точностью и стабильностью.

Комплектующие собственного производства: силовая установка, раздаточные коробки, гидравлические цилиндры, бортовые редукторы. Они проходят тщательное тестирование, прежде чем устанавливаться в технику.

Модельный ряд и характеристики бульдозеров LIEBHERR

Бульдозеры Liebherr представлены модельным рядом, который включает в себя машины мощностью 90-310 кВт и эксплуатационной массой 12,5-52,6 тонн.

Привод бульдозеров Liebherr представляет собой два независимых замкнутых гидравлических контура.

Оснащены бульдозеры Liebherr системой управления Litronic, которая отвечает за контроль, координацию, а также регулирует деятельность всех приборов. Она позволяет сохранить постоянный баланс между скоростью движения и тяговым усилием и защищает двигатель от перегрева. Благодаря изменению работы гидронасосов скорость обеих гусениц регулируется независимо друг от друга.

Ко всему модельному ряду бульдозеров Liebherr применен гидростатический привод.

Благодаря гидростатическому приводу с электронной системой управления Litronic возможно автоматически регулировать тяговые усилия и скорость бульдозера в зависимости от внешних нагрузок, которые появляются на рабочем оборудовании бульдозера. Также за счет электронного ограничителя нагрузки возможно уменьшать скорость движения бульдозера в автоматическом режиме для получения эффекта полной реализации усилия на рабочих инструментах при максимальной силе тяги. Кроме того, тяговое усилие будьдозеров Liebherr не привязано к числу оборотов двигателя. Возможно это благодаря гидростатическому приводу.

Управление техникой осуществляется при помощи только одного джойстика. Второй джойстик используется для управления рыхлителем и отвалом бульдозера.

Все модели бульдозеров Liebherr оснащены 4-х и 6-ти цилиндровыми двигателями собственного производства, которые имеют два размера: с диаметром цилиндра 122 и 135 мм и ходом поршня 142 и 150 мм.

Бульдозеры Liebherr в стандартной комплектации могут оснащаться отвалами различных типов – прямыми, полусферическими, сферическими, поворотными и универсальными отвалами («6 в 1»).

На бульдозерах могут устанавливаться трехстоечные и одностоечные рыхлители и однобарабанные лебедки заднего расположения.

Ширина гусеничной ленты бульдозеров Liebherr составляет 457-711 мм.

Бульдозеры Liebherr имеют ряд модификаций. От базовых моделей они отличаются усовершенствованными ходовыми системами за счет повышения размеров колеи и длины опорной поверхности гусениц. Некоторые модификаций оснащаются гусеницами с увеличенной шириной траков, что позволяет эксплуатировать технику на грунтах с пониженной несущей способностью.

Кабина и рабочее оборудование

В целом производительность бульдозерной техники увеличивается за счет использования модернизированных форм отвалов: их форма обеспечивает закручивание материала в рулоноподобный вал. Низкое расположение центра тяжести помогает сделать более безопасным выполнение работ на крутых склонах, а плоское усиленное днище минимизирует риск повреждений снизу.

Еще одно достоинство бульдозера liebherr pr 764 litronic — система охлаждения. Она включает два вентилятора с электроуправлением, и воздух для охлаждения поступает из наиболее чистых зон вокруг машины. По допзаказу возможна установка реверсивного вентилятора, который очищает радиатор при работе в автоматическом режиме. Для комфорта оператора установлено полностью регулируемое сиденье, подлокотники могут принимать одно из трех положений. Боковое стекло — сдвижное.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Габаритные размеры:

  •  длина без дополнительного оборудования – 5280 мм;
  •  ширина по цапфам крепления рамы толкателя – 3263 мм;
  •  высота по кабине – 3935 мм;
  •  длина гусеничной базы – 3540 мм;
  •  дорожный просвет – 695 мм;
  •  высота ребер траков – 84 мм.

Масса

в зависимости от типа подвески катков и размера траков (однокулисная/двухкулисная):

  •  траки 610 мм – 37537/38437 кг;
  •  траки 660 мм – 37807/38707 кг;
  •  траки 711 мм – 38167/39067 кг;
  •  траки 760 мм – 38439/39339 кг.

ПЕРЕДНЕЕ НАВЕСНОЕ ОБОРУДОВАНИЕ

Характеристики (полусферический отвал/сферический отвал):

  •  емкость – 16/17 куб.м;
  •  высота – 1950/1950 мм;
  •  ширина – 4370/4650 мм;
  •  высота подъема – 1480/1480 мм;
  •  глубина опускания – 647/647 мм;
  •  предельная высота перекоса – 1028/1094 мм;
  •  предельный угол наклона – 9,4/9,4 градуса;
  •  общая длина машины с оборудованием – 7022/7549 мм.

Масса бульдозера

с оборудованием (полусферический отвал/сферический отвал) в зависимости от размера траков (однокулисная подвеска):

  •  траки 610 мм – 45220/46070 кг;
  •  траки 660 мм – 45490/46340 кг;
  •  траки 711 мм – 45900/46750 кг;
  •  траки 760 мм – 46180/47030 кг.

Версия с двухкулисной подвеской имеет массу на 400 кг больше, чем аналогичный вариант с однокулисной подвеской.

Давление на грунт техники с полусферическим отвалом при однокулисной подвеске находится в границах 0,86-1,05 кг/кв.см, при двухкулисной подвеска – 0,87-1,06 кг/кв.см. Показатели для версий со сферическим отвалом составляют 0,87-1,07 кг/кв.см при однокулисной подвеске, 0,88-1,08 кг/кв.см – при двухкулисной подвеске.

ЗАДНЕЕ НАВЕСНОЕ ОБОРУДОВАНИЕ

Линейка заднего навесного оборудования для Либхер PR 764 L

включает:

  • 3-стоечный параллелограммный рыхлитель с гидравлической регулировкой наклона;
  • 1-стоечный параллелограммный рыхлитель с гидравлической регулировкой наклона;
  • противовес;
  • тягово-сцепное устройство.

Параметры 1-стоечного рыхлителя:

  •  глубина рыхления (мин/макс) – 476/1300 мм;
  •  высота подъема (мин/макс) – 260/1000 мм;
  •  длина (поднятое/опущенное состояние) – 1894/2494 мм;
  •  ширина рамы – 1400 мм;
  •  угол наклона стойки – 31 градус;
  • максимальное усилие отрыва – 291,5 кН;
  • максимальное усилие заглубления – 166,9 кН;
  • масса – 4786 кг.

Параметры 3-стоечного рыхлителя:

  • глубина рыхления (мин/макс) – 520/900 мм;
  • высота подъема (мин/макс) – 658/1038 мм;
  • длина (поднятое/опущенное состояние) – 1894/2494 мм;
  • ширина рамы – 2494 мм;
  • расстояние между стойками – 1130 мм;
  • угол наклона стойки – 31 градус;
  • максимальное усилие отрыва – 291,5 кН;
  • максимальное усилие заглубления – 176,4 кН;
  • масса – 6160 кг.

Технические характеристики Liebherr PR 764 Litronic, масса

Рабочий вес45 220-53 590 кг
Объем отвала13,60-17,00 куб. м
Мощность двигателя (ISO 9249)310 кВт/422 л. с.
Мощность двигателя (SAE J1349)310 кВт/416 л. с.
Скорость движения11 км/ч

Слово Litronic в названии модели означает оснащение техники системой управления «Либхерр Литроник», которая гарантирует, что при рыхлении грунта вы не столкнетесь с проблемой пробуксовки гусениц.

Контроль всех движений шасси выполняется одним единственным джойстиком. При включении машины возможно восстановить последние заданные значения различных параметров.

Трансмиссия с электроуправлением (регулирование оборотов и крутящего момента происходит автоматически) исключает необходимость в переключении передач. Она обеспечивает непрерывную подачу мощности к гусеницам, в том числе при совершении поворотов. Более того, производитель называет свою трансмиссию «неизнашиваемой»: в ней отсутствуют гидротрансформатор, коробка передач, дифференциалы управления и фрикционные муфты поворота, обычно присутствующие в другой технике, а гидронасосы и гидромоторы специалисты постарались сделать максимально надежными.

Кабина оператора

Кабина славится своей уникальностью и рациональностью. Отличительной особенностью этого элемента являются мягкая подвеска, благодаря которой снижается уровень вибрации, большое внутреннее пространство, где можно разместить все необходимые личные вещи, а также инструменты, круговой обзор, причем стекла затонированы для снижения яркости солнечного света, попадающего в кабину. Кроме того, предусмотрены очистители стекла, обладающие высокой эффективностью, и мощные осветительные приборы, позволяющие выполнять работы даже ночью.

Кабина славится своей уникальностью и рациональностью. Отличительной особенностью этого элемента являются мягкая подвеска, благодаря которой снижается уровень вибрации, большое внутреннее пространство, где можно разместить все необходимые личные вещи, а также инструменты, круговой обзор, причем стекла затонированы для снижения яркости солнечного света, попадающего в кабину. Кроме того, предусмотрены очистители стекла, обладающие высокой эффективностью, и мощные осветительные приборы, позволяющие выполнять работы даже ночью.

Системы безопасности FOPS и ROPS гарантируют защиту оператора в случае падения предметов на кабину или при ее опрокидывании. Концентрации на рабочем процессе способствует пониженный уровень шума. Он достигнут за счет установки материалов с повышенными изоляционными свойствами. Также благоприятно сказывается на состоянии оператора эргономичное рабочее место. Здесь удобно расположены рычаги управления, кресло может регулироваться по всем параметрам, оно снабжено ремнями безопасности и собственными амортизаторами. Для поддержания комфортной температуры в салоне предусмотрены системы кондиционирования. В кабине имеется объемный ящик для вещей и существует возможность подключения автомобильного холодильника.
