Двигатель Д 144: технические характеристики

Общее описание дизельного двигателя Д 144

Двигатель Д144 представляет собой четырехтактный дизельный двигатель, более усовершенствованный и модернизированный по сравнению с дизельными двигателями Д120 и Д130, выпускаемыми «ВМТЗ». Широчайший спектр применения двигателя Д144 в различных машинах обуславливает огромный спрос среди потребителей, а так же признание специалистов.

Двигателями Д144 комплектуются:

  • трактора Т-40, ЛТЗ-55, Т28Х4М;
  • электростанции АД-16-Т400-1ВП, ЭД-16-Т400-1ВП;
  • автопогрузчики 4014Д, 40811, 40261, 40271, 40816;
  • катки дорожные ДУ-63-1, ДУ-93;
  • автобетоносмесители СБ-92-В1, СБ-172-1; ДУ-47Б, ДУ-94;
  • асфальтоукладчики ДС-143, ДС-155;
  • компрессорные станции типа ЗИФ и ПКСД;
  • сварочные агрегаты типа АДД;
  • путевые машины ПРМ и МСШУ.

Надежность и экономичности двигателей Д 144 с воздушным достигается за счет применения современных технологий и внедрения последних разработок мировых производителей. Владимирский моторо-тракторный завод предлагает к продаже двигатели Д 144 и в северном исполнении, зпуск которого возможен при температурах до — 45С. На всю продукцию «ВМТЗ» распространяется гарантия качества.

Технические параметры Д 144 позволяют этому двигателю стать конкурентоспособным не только на отечественном рынке, но и среди мировых аналогов. Габариты двигателя Д 144 – длина 919 мм, ширина 741 мм, высота 848 мм. Масса двигателя в зависимости от комплектации может быть от 375 кг до 390 кг. Эксплуатационная мощность двигателя Д144 составляет 60 л.с., при номинальной частоте вращения коленчатого вала 2000 об./мин. Цилиндры двигателя расположены в четыре ряда в вертикальном положении, их рабочий объем равен 4,15 л.

Двигатели Д 144 предлагаемые ОАО Владимирский моторо-тракторный завод, все модели двигателей сертифицированы. Двигатели Д 144 давно завоевали доверие и хорошо себя зарекомендовали среди покупателей и отличаются эффективностью работы. Д144 обладают экономичным расходом топлива и соответствием строгим экологическим стандартам.

Принцип работы четырехтактного Д144 состоит из поочередных операций. В первом такте порция воздуха втягивается в цилиндр через впускной клапан. Второй такт работы — впускной и выпускной клапаны закрыты, и воздух сжимается в объёме примерно в 17 раз, вследствие чего воздух становится очень горячим. Перед началом третьего такта, так называемого такта рабочего хода, топливо впрыскивается в камеру сгорания через распылитель форсунки. При впрыске топливо распыляется на мелкие частицы, которые равномерно перемешиваются со сжатым воздухом для создания самовоспламеняемой смеси. При сгорании энергия высвобождается и поршень двигателя Д 144 начинает свое движение в такте рабочего хода. Впрыск продолжается и вызывает поддержание постоянного давления сгораемого топлива на поршень. При четвертом такте выпускной клапан открывается, и выхлопные газы проходят через выпускной клапан.

Общая информация о двигателе

Дизельный силовой агрегат Д-144 производства ВМТЗ устанавливается на более чем 10 различных образцов техники. В число этих машин входят тракторы Т-40, ЛТЗ-55 и Т-28, бетоносмесители, катки, асфальтоукладчики и погрузчики. Также он широко используется в дизельных сварочных агрегатах и в качестве привода для маломощных электростанций. К очевидным достоинствам данного мотора можно отнести доступность запчастей, хорошую ремонтопригодность, высокий моторесурс и простоту эксплуатации.


Двигатель Д-144

Основные характеристики

Мотор Д-144 имеет следующие габаритные размеры:

  • длина силового агрегата составляет 919 мм;
  • ширина, в свою очередь, составляет 741 мм;
  • высота же равна 848 мм.

Существуют три модификации двигателя Д-144. Первая версия этого мотора имеет мощность в 60 л.с. и следующие характеристики:

  • скорость вращения коленвала равна 2000 оборотам в минуту;
  • максимальный крутящий момент равен 221 ньютонам на метр;
  • расход топлива равен 242 граммам на ватт в час.

Версия мотора с эксплуатационной мощностью в 50 лошадиных сил имеет следующие особенности:

  • частота оборотов составляет 1800 оборотов в минуту;
  • крутящий момент имеет значение в 205 ньютонов на метр;
  • показатель расхода топлива остановился на отметке в 241 грамм на ватт в час.

Третий вариант мотора имеет мощность в 37 лошадиных сил. Данный агрегат обладает следующими техническими характеристиками:

  • количество оборотов коленчатого вала за минуту – 1500 об/мин;
  • крутящий момент – 192 Н×м;

Обязательно почитайте: Ремонт коробки передач ДТ 75

Каждая из этих версий ДВС Д-144 оснащена четырьмя цилиндрами, расположенными рядно. Диаметр цилиндра равен 120 мм, в модификации мощностью в 37 л.с. – 105 мм. Ниже приведены общие для каждой из трех версий дизеля особенности:

  • рабочий объем каждого из цилиндров составляет 4,16 л;
  • вес двигателя Д-144 в снаряженном состоянии варьируется от 375 до 390 кг, в зависимости от комплектации;
  • значение расхода масла колеблется в промежутке от 0,3 до 0,5% от исходного количества. Данное значение зависит от количества использованного горючего.

Принципы работы

Работа двигателя, простая и является аналогичной к другим дизельным двигателям. Запуск двигателя проводится с помощью стартера. К тому же, во многих средствах, где установлен Д 144, стартер — автоматический, а для облегчения пуска используются свечи накаливания. Рассмотрим устройство основных систем агрегата.

Система питания

Система питания не является уникальной, никаких отличий от аналогичных двигателей не наблюдается. Топливо подаётся с помощью топливного насоса рядного типа. Имеются форсунки закрытого типа и многослойный распылитель. Присутствует 2 вида топливных фильтров — грубой и тонкой очистки.

Смазочная система

Смазка проводится комбинированным способом — разбрызгивается под давлением на нужные поверхности. Охлаждение жидкости осуществляется в специальном радиаторе. Это позволяет не использовать жидкостное охлаждение. Также поскольку некоторая часть тепла уходит через дополнительный радиатор, то достаточным является использование воздушного охлаждения. Система включает в себя масляный насос с приводом от двигателя и фильтр.

Система охлаждения

В первых версиях мотор охлаждался пассивно, но в последних модификациях был установлен вентилятор, осуществляющий принудительное охлаждение. Его крутящий момент передаётся посредством ременной передачи. При этом он приводит в работу вентилятор КВ.

Электрооборудование

Из электрического оборудования двигатель Д 144имеет только две детали — стартер и генератор.

Генератор вырабатывает переменный ток, но в него также встроен выпрямитель для преобразования тока. Напряжение составляет 12/24 В, а мощность — 700-1000 Вт.

Стартер — стандартный. Напряжение также составит 12/24. В, но на разных двигателях имеет разную мощность — 4 кВт и 5,9 кВт соответственно.

Запреты при эксплуатации

  • загрузка непрогретого дизеля
  • длительная работа при перегрузке
  • длительная работа на холостом ходу
  • работа без кожуха вентилятора и дефлекторов
  • работа без воздухоочистителя
  • работа с перебоями, стуками.

Трактор Т-40

Модель трактора Т-40 выпускалась на Липецком заводе с 1961 по 1995 года. Всего с конвейера сошло более 1 миллиона различных модификаций Т-40. На основе этого устройства была разработана целая линейка тракторов. В дальнейшем технические характеристики этой машины были использованы при конструировании ЛТЗ.

Трактор Т-40

История бренда

По окончанию Второй Мировой Войны Липецкий завод начал выпуск гусеничных тракторов, поскольку в этой технике остро нуждались многие жители сельской местности для восстановления своего хозяйства. Однако, шло время, и трактора на гусеницах уже не устраивали по своим техническим характеристикам и скорости выполнения работ. Больший спрос был на колесные варианты.

В 1958 году компания полностью отказалась от выпуска гусеничных машин и взяла курс на колесные модели. Первая модель серийного производства была выпущена в 1960 году.

Практически сразу начались разработки и прохождение испытания более мощного вида Т-40. Во время проектировки этой модели были учтены недостатки предыдущих машин. Люди оценили возможности Т-40 и начали покупать его прямо с конвейера, благодаря этому компания была обеспечена заказами на очень долгие годы. Вплоть до окончания производства Трактор Т-40 пользовался большим спросом среди покупателей.

Модификации и характеристики двигателя Д144

Двигатель Д144 выпускается в трех основных вариантах, которые отличаются номинальной частотой вращения и мощностью:

• Мощностью 37 л.с. при 1500 об/мин; • Мощностью 50 л.с. при 1800 об/мин; • Мощностью 60 л.с. при 2000 об/мин.

При этом конструкция и основные характеристики всех вариантов мотора одинаковы. В частности, все они имеют рабочий объем 4,15 л, оснащаются поршнями диаметром 105 мм, имеют одинаковую систему смазки, пуска и т.д.

На сегодняшний день ВМТЗ выпускает довольно большое количество модификаций двигателя Д144, которые отличаются наличием или отсутствием того или иного оборудования, а также характеристиками установленного оборудования. Завод предлагает следующие варианты:

• С ТНВД 4УТНИ от ОАО «НЗТА» или с ТНВД чешского производства Motorpal; • Наличие или отсутствие пневматического компрессора; • Наличие или отсутствие привода гидравлического насоса; • С электросистемой на 12 или на 24 В (соответственно, на мотор устанавливаются генератор и стартер на 12 В или на 24 В); • С электрическим генератором мощностью 700 или 1000 Вт; • С маховиками различных типов и конструкции; • Наличие или отсутствие дополнительных датчиков (аварийной температуры, давления и других); • Наличие или отсутствие на ТНВД дополнительного рычага «Электростоп» и «Стоп».

Также производитель предлагает возможность конфигурировать двигатели по требованиям заказчика, что позволяет использовать Д144 для решения самого широкого спектра задач. Интересно, что ВМТЗ производит и экспортные версии дизеля, которые отличаются повышенным качеством отдельных компонентов и сборки, а также в них приняты меры для обеспечения нормальной работы в различных климатических поясах.

Двигатели Д144 разных модификаций получают обозначения по простой схеме. Обычные двигатели (для внутреннего рынка) имеют обозначение типа Д144-ХХ или Д144-ХХМ, где ХХ — две цифры, обозначающие модификацию, а М — буква, обозначающая некоторые особенности данной модификации. Экспортные версии мотора имеют обозначение типа Д144-ХХ.YY, где ХХ — две цифры, обозначающие модификацию, а YY — две цифры, указывающие на регион эксплуатации двигателя. Например, мотор Д144-63 оснащается приводом гидронасоса, Д144-11М имеет ТНВД Motorpal, а агрегат Д144-11.03 оснащается российским ТНВД и предназначен для эксплуатации в регионах с тропическим климатом.

Сегодня ВМТЗ предлагает довольно много различных модификаций двигателя Д144, поэтому среди них можно найти именно тот силовой агрегат, который наилучшим образом подойдет для решения поставленных задач.

Рекомендации по поводу ремонта

Разборки двигателей проводятся в соответствии с неисправностями, которые были перед самой разборкой.

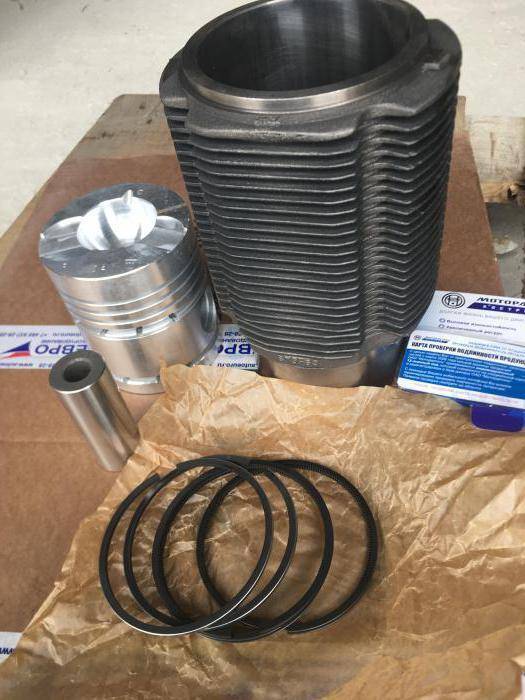

Замена деталей поршневой группы

Кольца заменяют, если забор в замке кольца превышает 5мм. Канавки под кольца и маслоотводящие отверстия очищаются от нагара, а поршень промывается дизельным топливом. Установленные кольца должны плавно перемещаться в канавках и утопать в них.

Поршни заменяются в случае, когда зазор по высоте между верхней канавкой и компрессионным кольцом составляет больше 0,5 мм, а также в случае при превышении зазора в 0,5 мм между юбкой поршня и цилиндром при нахождении поршня в ВМТ. При установке поршня замки колец устанавливают под углом в 90о одно к другому, но они не должны быть против отверстия под палец. При этом поршни устанавливаются только в те же цилиндры, в которых они работали.

Замена вкладышей КВ

Вкладыши подлежат замене при следующих условиях:

  • зазор в шатунных подшипниках — 0,4 мм
  • зазор в коренных подшипниках — 0,35 мм
  • овальность шеек — 0,15 мм

Шейки КВ, а также подшипники изготовляют двух номиналов. Верхний и нижний вкладыши подбираются заводом-изготовителем, а нарушение их комплектности является нарушением эксплуатации.

При сборке КШМ все маслоподводящие каналы в картере и КВ должны быть очищены, промыты дизельным топливом и продуты сжатым воздухом. Постели и наружные поверхности вкладышей протираются насухо, а шейки вала покрываются тонким слоем моторного масла.

Техническое обслуживание

Обслуживание этого силового агрегата проводится в полном соответствии с требованиями автопроизводителя. Работы по техническому обслуживанию мотора проводятся через определенный промежуток часов работы силового агрегата. Также подготовительные работы в обязательном порядке проводятся при подготовке к весенне-летнему и осенне-зимнему периоду эксплуатации.Замена масла выполняется каждые 500 часов работы двигателя. Причём следует помнить о том, что зимой и летом используются различные по своим показателям вязкости смазки. При этом каждые 150 часов необходимо проверять состояние головок цилиндров и масляного радиатора. Выполняется соответствующая очистка и замена фильтров тонкой и грубой очистки топлива, проверяются зазоры клапанов и натяжение привода.

Раз в 1000 часов эксплуатации силового агрегата рекомендуется выполнять капитальный ремонт и обслуживание двигателя, которое подразумевает вскрытие мотора, проверку состояния клапанной крышки, ревизию цилиндров и полную смену технических жидкостей. Отметим, что такие работы представляют определённые сложности, поэтому лучше всего выполнять их в условиях сервиса.

Применяемость Д-144, основные его характеристики

Особого внимания заслуживает именно универсальность данного мотора. Д-144 в различное время устанавливался в следующую технику:

  • трактора: Т-28, ЛТЗ-55, Т-40;
  • путевые транспортные средства: ПРМ, МСШУ;
  • агрегаты для осуществления сварочных работ – АДД;
  • электростанции различного типа – ЭД-16-Т400, АД-16-Т400;
  • станции компрессорные – ПКСД;
  • многое другое.

Подобная распространенность легко объясняется большим количеством плюсов использования данного двигателя. К наиболее существенным относится именно простота эксплуатации. Для выполнения технического обслуживания и даже замены каких-либо деталей требуется минимальное количество инструментов и навыков. Прим всем этом ресурс данного двигателя достаточно велик.

Все характеристики можно разделить на основные группы – базовые, которые имеют место во всех без исключения разновидностях и уникальные, различающиеся.

2.1 Базовые характеристики

Основные параметры Д-244 выглядят следующим образом:

  • размер цилиндра (его диаметр) – 105/120 мм;
  • рабочий объем цилиндра – 4.16 л;
  • величина запаса крутящего момента – 15% (номинальная);
  • расход масла в виде угара – 0.3-0.5% в зависимости от количества израсходованного топлива;
  • масса дизельного двигателя в зависимости от состояния (вместе с заправочными емкостями/сухой) – 375-390 кг.

Обозначенные выше параметры являются универсальными, идентичными вне зависимости от конкретной модификации. В то же время имеется большое количество различных нюансов. Одной из основных особенностей являются габаритные размеры. Они также являются одинаковыми на всех разновидностях мотора Д-144:

  • длина – 919 мм;
  • ширина – 741 мм;
  • высота – 848 мм.

Также именно габаритными размерами обусловлена возможность инсталляции мотора в технику самых разных типов. Существенным фактором является мощность мотора. Она позволяет реализовывать самые разные задачи. Двигатель хорошо себя зарекомендовал в различных условиях работы – как при чрезмерно низких температурах так и наоборот – при высоких.

2.2 Основные характеристики различных видов двигателя Д-144

Все двигателя Д-144 делятся на 3 типа по отдаваемой на выходе мощности. Так, модели с эксплуатационном мощностью 44.1 кВт (60 л.с.), имеются следующие рабочие характеристики:

  • скорость вращения коленчатого вала – 2 000 об/мин;
  • объем цилиндра (рабочий) – 4.16 л;
  • количество рабочих цилиндров – 4 шт.;
  • крутящий момент, максимальный – 221 Н×м;
  • величина удельного расхода топлива грамм/Вт×ч – 242.

Также имеются модели мощностью 50 и 37 л.с. Двигателя мощностью 50 л.с. имеют следующие рабочие параметры:

  • скорость вращения коленчатого вала – 1 800 об/мин;
  • рабочий объем цилиндров – 4.16 л.;
  • максимальный крутящий момент, Н×м – 205;
  • удельный расход топлива, грамм/Вт×ч – 241;
  • количество рабочих цилиндров – 4.

Двигатель мощностью 37 л.с.:

  • количество рабочих цилиндров – 4;
  • рабочий объем каждого, л – 4.16;
  • величина максимального крутящего момента, об/мин – 1 500;
  • диаметр цилиндра, мм – 105;
  • максимальный крутящий момент, Н×м – 192.

В настоящее время на ВМТЗ ведется разработка модифицированной версии данного типа двигателя. Причиной тому является его востребованость в различных сферах человеческой деятельности. Важным моментом является воздушное охлаждение. Именно за счет этого, отчасти, достигается относительно небольшой расход топлива при достаточно высокой мощности на выходе.

Описание мотора


Двигатель Д-144

Отличные технические характеристики, долгий срок службы и надежность двигателя Д-144 обеспечиваются присутствием в его конструкции различных инновационных решений. В указанных агрегатах есть воздушное охлаждение, что делает невозможными поломки из-за перегрева.

Завод, выпускающий подобные двигатели, предлагают для покупателей несколько серий с различными техническими параметрами. Одной из востребованных считается модель, разработанная для регионов с суровыми условиями. Д-144, обладающий всеми соответствующими техническими характеристиками, в данном исполнении способен работать при экстремально низких температурах воздуха.

Учитывая все преимущества двигателя, можно утверждать, что он может представить серьезную конкуренцию для силовых установок отечественного и импортного производства. Еще одной особенностью мотора Д-144 называют наличие свободного впуска. Такой агрегат может эффективно эксплуатироваться в условиях ограниченного воздухообмена.

Как осуществляется регулировка клапанов на тракторе Т-40

В состав распределительного устройства включены:

  • распределительный вал;
  • газораспределяющие шестеренки;
  • механизм клапанов, оснащенный приводом.

Привод включает в себя коромысленные стойки и непосредственно сами коромысла, а также другие элементы механизма. Среди них:

Газораспределяющее устройство осуществляет свой функционал определенным образом. Так, начинается процесс с приведения в действие распределительного вала: делается это благодаря взаимодействию зубчатых колес коленчатого вала с распределительным валом и шестерни, находящейся между ними. При функционировании распределительного вала поднимаются толкатели и сквозь другие элементы установки производится процесс раскрытия клапанов: выпускающих и впускающих. После этого движение продолжается, кулачок удаляется от толкателя и под постоянным воздействием специальной пружины клапан постепенно закрывается. Действующие элементы при этом приходят в стартовое расположение. По окончании всех этих действий цикл повторяется с самого начала, как того требуют фазы распределения газа.

Чтобы рассматриваемое устройство работало одновременно с системой подачи топлива, шестеренки распределительного вала, а именно топливного насоса и промежуточного колесного крепления нужно монтировать именно туда, куда это предусмотрено специальными метками, обозначенными на шестернях.

Рассмотрим, как происходит регулировка клапанов на тракторе Т-40. Механизм распределения газа нуждается в регулярном внимательном специализированном обслуживании, которое подразумевает под собой выверку и выравнивание промежутков клапанов трактора Т. Кроме того, необходимо следить за достаточной смазкой всех составляющих распределительного вала, а также тем, насколько плотно они прилегают к местам, где им положено находиться.

Специалисты рекомендуют проводить техническое обслуживание по прошествии минимум 480 часов функционирования.

Проверьте порядок установки данных деталей и, если это требуется, отрегулируйте расстояния, которые образуются между клапанными стержнями и коромыслами. Если двигатель не был предварительно разогрет, расстояние между выпускающим и впускающим должно быть не менее 0,3 мм.

Отвечая на вопрос, как отрегулировать клапана трактора, рассмотрим стандартную регулировку клапанов Т-40. Прежде чем начинать процедуру, нужно понимать, что придется поддерживаться определенней последовательности.

Клапаны на Т-40 регулируются только при охлажденном двигателе трактора. Перед осуществлением работ необходимо немного развернуть контргайку винта регулировки, который находится на коромысле и, постоянно подкручивая винт, установить зазор, который будет соответствовать требованиям. При этом рекомендуется использовать специальный щуп. По окончании выравнивания зазоров необходимо затянуть контргайку и финально померить зазор.

Процесс регулировки клапанов на тракторе Т полностью повторяет процесс функционирования силовой установки по порядку. Так, используя специальные отметки на шкиве вентиляторного привода, необходимо осуществить монтаж стартового цилиндра. Элемент должен быть вмонтирован в положении, соответствующем концу шага сжатия. Оба клапана трактора при этом нужно закрыть. Далее при ремонте деталей других цилиндров необходимо постепенно поворачивать коленный вал, используя ключ на половину оборота по часовой стрелке.

Устройство, схемы, ремонт

Механизм газораспределения трактора Т-40 и декомпрессор. Регулировка клапанов

Механизм газораспределения трактора Т-40 (ГРМ) создает условия для производства четырехтактного цикла в цилиндрах двигателя и состоит из распределительного вала, шестерен газораспределения, клапанного механизма с приводом, в устройство которого входят стойки коромысел и коромысла, штанги, толкатели, пружины клапанов и детали их крепления, клапаны.

Принцип работы

Механизм газораспределения работает следующим образом. Шестерня коленчатого вала через шестерню распредвала и промежуточную шестерню приводит во вращение распределительный вал, который вращаясь, поднимает своими кулачками толкатели и через коромысла и штанги открывает выпускные и впускные клапаны. При дальнейшем вращении распредвала, выступ кулачка отходит от толкателя и под воздействием пружин клапан закрывается. Штанга, толкатель и коромысло возвращаются в первоначальное положение. Далее цикл вновь повторяется в соответствии с фазами газораспределения.

Для того, чтобы механизм газораспределения функционировал синхронно с системой топливоподачи, шестерни распредвала — топливного насоса и промежуточную, необходимо устанавливать в соответствии с метками, нанесенные на шестерни.

Механизм газораспределения трактора Т-40: 1 — блок-картер; 2 — распределительный вал; 3 — толкатель клапана; 4, 9 — уплотнительные кольца; 5 — валик декомпрессора; 6 — рычаг; 7 — рейка; 8 — направляющая втулка толкателя; 10, 18, 20 — пружины; 11 — планка; 12 — крышка клапанов; 13 — регулировочный винт; 14 — коромысло клапана; 15 — штанга толкателя; 16 — кожух штанги; 17 — тарелка клапана; 19 — сухарь клапана; 21 — клапаны; 22 — седло клапана; 23 — поршень; 24 — шестерня распределительного вала; 25 — промежуточная шестерня распределения; 26 — шестерня привода насоса гидросистемы; 27 — шестерня привода топливного насоса; 28 — шестерня коленчатого вала; 29 — шестерня ведущая привода масляного насоса; 30 — шестерня ведомая привода масляного насоса.

Регулировка клапанов двигателя трактора Т-40

Техническое обслуживание механизма газораспределения заключается в проверке и регулировки зазоров клапанов, обеспечении нормальной смазки деталей распределительного вала и плотности прилегания клапанов к своим седлам. Рекомендуется через каждые 480 часов работы дизеля проверять и при необходимости регулировать зазор между торцами стержней клапанов и бойками коромысел.

На не прогретом двигателе зазор клапанов Т-40 должен составлять 0,3 мм (впускного и выпускного).

Как отрегулировать клапана Т-40

Перед начало регулировки зазоров снимите клин заднего кардана и, передвигая вал вместе с рулем на себя, освободите кардан и отведите его в сторону. Для регулировки зазора ослабьте контргайку регулировочного винта на коромысле и, откручивая или закручивая винт, установите необходимый зазор используя щуп, после этого крепко затяните контргайку и снова замерьте зазор, поворачивая штангу толкателя.

Клапана необходимо регулировать только на холодном двигателе. Порядок регулировки клапанов соответствует порядку работы двигателя — 1-3-4-2. При помощи метки в.м.т. и указателя на шкиве привода вентилятора, установите поршень первого цилиндра в положение конца такта сжатия, при этом закройте выпускной и впускной клапаны, а далее для регулировки клапанов следующих цилиндров поверните коленвал при помощи ключа на ½ оборота по часовой стрелки.

При умеренной эксплуатации двигателя, клапаны длительное время сохраняют герметичность. Для предотвращения обрыва клапанов по выточке и выпадания сухариков — не разбивайте пары сухариков при демонтаже механизма клапанов. При замене шестерен распределения вводите их в зацепление соответственно нанесенным на них меткам.

Декомпрессор трактора Т-40

Декомпрессор необходим для облегчения запуска холодного двигателя, а также для экстренной остановки дизеля. Механизм состоит из четырех рычагов и рейки, шарнирно соединенных с рейкой. Рычаги жестко связаны с валиками, фрезированные концы которых входят в проточки толкателей впускных клапанов. При перемещении рейки поворачиваются рычаги с валиками, поднимающие толкатели, а те через коромысла и штанги открывают впускные клапаны.

Устройство основных систем, принцип работы

Работа Д-144 максимально проста, она аналогична обычным ДВС, работающим на дизельном топливе. Пуск установки осуществляется стартером. Причем в некоторых технических средствах, где установлен агрегат Д-144, данный стартер является автоматическим. В качестве средства облегчения пуска выступают свечи накаливания. Их предельные углы наклона выглядят следующим образом:

  • продольный – 200;
  • поперечный – 200.

3.1 Система питания

Система питания двигателя рассматриваемого типа является полностью стандартной, какие-либо существенные отличия от аналогичных агрегатов попросту отсутствуют. Подача дизеля осуществляется при помощи топливного насоса рядного типа, всерижимного. Форсунки установлены закрытого типа, имеется многослойный распылитель.

Рекомендуем прочитать: Минитрактор «Скаут Т-15»: отзывы

Установлен целых два вида различных фильтров для топлива:

  • тонкой очистки;
  • грубой очистки.

Оба фильтра достаточно просто и быстро заменить. Главное их достоинство – универсальность. Подходят подобные расходные материалы также и от других моторов. Имеется воздухоочиститель. Он представляет собой бумажный элемент. Имеется инерционно-масляная прокладка.

3.2 Система смазки

Смазка всех составных частей осуществляется комбинированным способом. Под давлением происходит разбрызгивание на все необходимые поверхности. Непосредственно охлаждение самой смазочной жидкости происходит в специальном радиаторе. Именно за счет него появляется возможность не использовать жидкостное охлаждение в данном моторе. Достаточно воздушного – так как часть тепла уходит через специальный дополнительный радиатор.

Также в систему смазки мотора входит масляный насос, фильтр. Насос шестеренчатый, с приводом от двигателя. Масляный фильтр сменяемый. Как и бумажный он подходит от различных других видом моторов. Радиатор охлаждения масла выполнен из оребренной трубки.

3.3 Система охлаждения

Изначально Д-144 охлаждался только лишь пассивно. Но последние модификации оснащаются специальным вентиляторов для принудительного воздушного охлаждения. Данный вентилятор является осевым, включается автоматически при срабатывании специального датчика. Крутящий момент передается через ременную передачу. Приводит в действие вентилятор КВ двигателя.

Регулятор теплового состояния мотора – принудительно/сезонное. Воздушное охлаждение двигателя с помощью радиатора дополняется радиатором, через которое проходит масло.

3.4 Электрическое оборудование

Комплект электронного оборудования данного двигателя включает в себя всего два элемента:

  • стартер;
  • генератор.

Генератор дает на выходе переменный ток, в него встроен выпрямитель – именно он отвечает за преобразование переменного тока в постоянный. Имеется специальный регулятор напряжения – он выравнивает скачки при наличии таковых. Номинальное напряжение генератора – 12/24 В. Мощность его может колебаться от 700 до 1 000 Вт.

Стартер является стандартным для двигателей такого типа. Напряжение его также может быть как 12, так и 24 В. При этом мощность колеблется в зависимости от типа конкретного двигателя. Она может быть:

  • 4 кВт;
  • 5.9 кВт.

Устройство основных систем, принцип работы

Работа Д-144 максимально проста, она аналогична обычным ДВС, работающим на дизельном топливе. Пуск установки осуществляется стартером. Причем в некоторых технических средствах, где установлен агрегат Д-144, данный стартер является автоматическим. В качестве средства облегчения пуска выступают свечи накаливания. Их предельные углы наклона выглядят следующим образом:

  • продольный – 200;
  • поперечный – 200.

3.1 Система питания

Система питания двигателя рассматриваемого типа является полностью стандартной, какие-либо существенные отличия от аналогичных агрегатов попросту отсутствуют. Подача дизеля осуществляется при помощи топливного насоса рядного типа, всерижимного. Форсунки установлены закрытого типа, имеется многослойный распылитель.

Установлен целых два вида различных фильтров для топлива:

  • тонкой очистки;
  • грубой очистки.

Оба фильтра достаточно просто и быстро заменить. Главное их достоинство – универсальность. Подходят подобные расходные материалы также и от других моторов. Имеется воздухоочиститель. Он представляет собой бумажный элемент. Имеется инерционно-масляная прокладка.

3.2 Система смазки

Смазка всех составных частей осуществляется комбинированным способом. Под давлением происходит разбрызгивание на все необходимые поверхности. Непосредственно охлаждение самой смазочной жидкости происходит в специальном радиаторе. Именно за счет него появляется возможность не использовать жидкостное охлаждение в данном моторе. Достаточно воздушного – так как часть тепла уходит через специальный дополнительный радиатор.

Также в систему смазки мотора входит масляный насос, фильтр. Насос шестеренчатый, с приводом от двигателя. Масляный фильтр сменяемый. Как и бумажный он подходит от различных других видом моторов. Радиатор охлаждения масла выполнен из оребренной трубки.

3.3 Система охлаждения

Изначально Д-144 охлаждался только лишь пассивно. Но последние модификации оснащаются специальным вентиляторов для принудительного воздушного охлаждения. Данный вентилятор является осевым, включается автоматически при срабатывании специального датчика. Крутящий момент передается через ременную передачу. Приводит в действие вентилятор КВ двигателя.

Регулятор теплового состояния мотора – принудительно/сезонное. Воздушное охлаждение двигателя с помощью радиатора дополняется радиатором, через которое проходит масло.

3.4 Электрическое оборудование

Комплект электронного оборудования данного двигателя включает в себя всего два элемента:

  • стартер;
  • генератор.

Генератор дает на выходе переменный ток, в него встроен выпрямитель – именно он отвечает за преобразование переменного тока в постоянный. Имеется специальный регулятор напряжения – он выравнивает скачки при наличии таковых. Номинальное напряжение генератора – 12/24 В. Мощность его может колебаться от 700 до 1 000 Вт.

Стартер является стандартным для двигателей такого типа. Напряжение его также может быть как 12, так и 24 В. При этом мощность колеблется в зависимости от типа конкретного двигателя. Она может быть:

  • 4 кВт;
  • 5.9 кВт.

Неисправности

НЕИСПРАВНОСТЬПРИЧИНА
Силовой агрегат потерял часть своей мощности.Причиной проблемы может стать забившийся топливный фильтр или же вышедшей из строя топливный насос высокого давления. Необходимо вскрывать систему питания и диагностировать имеющиеся неисправности в работе двигателя.
Мотор начал терять масло.Слабым местом двигателя Д 144 является прокладка клапанной крышки, которая часто теряет свои герметичность и начинает пропускать масло. Ремонт в данном случае заключается в замене повреждённой прокладки клапанной крышки.
Двигатель сильно вибрирует, причём такая дрожь отмечается в широком диапазоне оборотов.Причиной данной проблемы могут стать подушки двигателя, которые быстро выходят из строя и требуют замены.
Мотор перегревается, появляются проблемы со смазкой мотора.Зачастую при несоблюдении интервала по замене масла или же использовании некачественной технической жидкости отмечаются проблемы с системой смазки, что и приводит к перегреву мотора. В данном случае необходимо вскрыть двигатель, провести диагностику и при необходимости очистить систему смазки, использовав качественное масло.
