Устройство
1 – шасси; 2 – платформа с надставными бортами; 3- надрамное устройство; 4 – рычаги управления КОМ и КУ; 5 – маслобак; 6 – брызговики; 7 – гидроцилиндр; 8 – КОМ с краном управления и маслонасосом; 9 – фиксаторы платформы; 10 – задние световые приборы, 11 – боковые световые приборы, 12 – задний противоподкатный брус; 13 – боковая защита.
Рис. 1.1. Устройство автомобиля ГАЗ-3307: / — двигатель; 2 — Переднее колесо; 3 — воздухоочиститель; 4 — Топливный бак; 5 — Рулевое колесо; 6 — рама автомобиля; 7 — задний ведущий мост; 8— Задняя рессорная подвеска; 9 — заднее колесо; 10— Вакуумный усилитель тормозов; // — карданная передача; 12 — центральный трансмиссионный (стояночный) тормоз; 13 — Коробка передач; 14 — Сцепление; 15 — Передняя ось; 16 — передняя рессорная подвеска
ГАЗ-3307 в отличие от предшественника получил подрессоренное водительское кресло с возможностью регулировки по углу наклона спинки и в горизонтальной плоскости. Приборная панель оказалась весьма информативна и изготавливалась из пластика. Отверстия под приборы в ней полностью были отформованы. Передняя панель выполнялась из металла.
Внешность стала отличаться в лучшую сторону, если сравнивать модель с предшественником – ГАЗ-53. Экстерьер стал иметь более прямой облик. Впереди выступал все тот же бампер, в каком были габаритные фонари. На боковых крыльях расположились главные фары. Кроме них, сбоку, есть повторители поворотов.
Сетка радиаторной решетки стала окрашиваться в черный цвет, на какой виднелась надпись «ГАЗ». Зеркала задней обзорности установили на дверях, и их было по два экземпляра на каждой стороне. В целом, внешний вид стал более современным и приятным.
Кузов имеет металлическую конструкцию и может опрокидываться при помощи гидравлического способа, а электропневматическое устройство позволяет управлять этим процессом. На кузовной платформе есть три откидывающиеся борта, какие требуется закрывать ручным методом.
Управлять платформой можно из кабины при помощи рычагов. Смотря, какая применяется конструкция, подобные грузовые машины умеют разгружаться двумя методами. Первый – это опрокидывание платформы назад, когда она наклоняется на 50 градусов.
Есть 2-й метод, где разгрузка разрешается по трем сторонам (назад, влево и вправо). Понятно, что последний вариант является самым лучшим, удобным и универсальным. Вбок платформа наклоняется на 45 градусов.
Кабина грузовика разрабатывалась в соответствии с трендами советского периода и имела угловатые формы. При этом в сравнении с более старыми версиями в салоне появилось значительно больше места. Фальшпанели дверей получили дополнительные боковые карманы, которые можно было использовать в качестве места хранения различных мелочей. Хорошая термоизоляция делала комфортным пребывание в салоне во время движения. Кабина модели была позаимствована от экспериментальной разработки ГАЗ-4301, представленной в 1984-ом году. Она отличилась увеличенными размерами и была рассчитана на двух человек. Добраться до основных органов управления не составляло большого труда, поскольку они имели рациональное размещение. Среди других особенностей следует выделить наличие ремней безопасности, современную приборную панель, мягкую обивку внутренних панелей и дверей.
ГАЗ-4301
Дополнительно автомобиль оснащался автономным предпусковым подогревателем, позволяющим без проблем заводить мотор в холодное время года. Другой особенностью модели стала труба-воздухозаборник, проходящая вдоль капота.
На бензиновые модификации ГАЗ-3307 устанавливалась 4-скоростная механическая коробка передач, на дизельные версии – 5-ступенчая КП. При этом отличить 4-скоростную КП можно было по характерному вою, издаваемому при движении.
В механизме рулевого управления впервые появился гидроусилитель руля. Сама конструкция подверглась незначительным доработкам и представляла собой глобоидальный червяк, дополненный трехгребневым роликом. Позднее появился новый механизм с винтом и шариковой гайкой, позволивший сократить усилие на руль.
Автомобиль оснащался стандартными тормозами барабанного типа с гидровакуумным усилителем и гидравлическим приводом. Стояночный тормоз находился на трансмиссии и являлся механическим.
Подвеска в ГАЗ-3307 изменена не была. В грузовике имелась возможность установки тента и борта. Выносливое и надежное шасси позволяло переносить большие нагрузки, потому применялось для установки различных кузовов (эвакуаторов, самосвалов, фургонов и прочего). На базе ГАЗ-3307 создавались промтоварные, изотермические, хлебные фургоны и автозаки.
ГАЗ-33081 «Садко» — СпецТехКомплект
| Позвоните нашим специалистам и они помогут Вам подобрать оптимальный автомобиль под ваши задачи: 8(831) 414-16-40 8-987-756-54-50 Автомобиль ГАЗ-33081 «Садко» — среднетоннажный полноприводный грузовик нового поколения, способный работать в сложных погодных условиях и на дорогах с любым покрытием (даже на Крайнем Севере, в пустыне и т.п.) Подходит для организаций, осуществляющих деятельность в условиях практически полного бездорожья. На базе «Садко» выпускаются автофургоны и спецтехника для сельского хозяйства, строительных, нефтедобывающих организаций, а также для армии Особенности конструкции Отличные качества проходимости, которыми обладает этот автомобиль, обеспечиваются наличием полного привода, межколесных дифференциалов, 2-х ступенчатой «раздатки» и коробки отбора мощности. «Садко» способен преодолевать крутые (до 31 градуса) подъемы, глубокие броды и топкие места. Вместе с тем, ГАЗ-33081 оснащен мощным дизельным двигателем с турбонаддувом и 5-ти ступенчатой синхронизированной КПП, что дает возможность развивать на шоссе скорость до 100 км/час. Кабина «Садко» (с новой системой отопления и вентиляции) рассчитана на двух человек. Грузоподъемность автомобиля составляет всего 2 тонны, но это с лихвой окупается функциональными качествами, способностью справляться с самыми трудными задачами. Шасси ГАЗ 33081 Садко пришло на смену технически устаревшему вездеходу ГАЗ 66, переняв от него трансмиссию и мосты, а двигатель и кабину Садко позаимствовал у Газона. На сегодняшний день, ГАЗ Садко (33081), также как и его предшественник несет службу в армии и, нередко, используется в аграрной отрасли и коммунальной сфере. Автомобиль ГАЗ 33081 имеет выдающиеся качества в проходимости по бездорожью и отлично показал себя в экстремальных дорожных условиях. Грузоподъемность ГАЗ 33081 находится в рамках 2.5 тонн, поэтому на базе Садко редко можно встретить автофургон или другой вид транспорта, предназначенный для транспортировки большого количества груза. Чаще всего, шасси ГАЗ 33081 оборудуется фургоном-мастерской, гидроподъемником или крано-манипуляторной установкой, то есть оборудованием для ведения различных работ по ремонту или монтажу. Дизельный ГАЗ 33081 оснащен двигателем ММЗ Д-245.7 с турбонаддувом и промежуточным охлаждением. Рабочий объем двигателя Садко составляет 4.75л, при этом он развивает мощность в 117л.с. Для облегчения пуска дизеля в зимнее время, можно установить на автомобиль предпусковой подогреватель. Шасси ГАЗ 33081 Егерь — это Садко с двухрядной кабиной. Ему присущи все технические характеристики ГАЗ 33081, кроме монтажной длины рамы, которая стала короче на 80см, из-за установки более длинной кабины. В ООО «СпецТехКомплект» осуществляется продажа ГАЗ 33081 как шасси, так и готовых грузовиков с различными надстройками. На базе Садко 33081 выпускаются бортовые грузовики, автофургоны, бурильно-крановые машины, автоманипуляторы, АГП, вахтовые автомобили, автомастерские и прочие виды специального транспорта. Переоборудование и удлинение автомобилей ГАЗ выполняется с соблюдением технологического процесса, и в соответствии с регламентирующими данные процедуры законодательными актами. Обслуживание и гарантия Автомобиль имеет заводскую гарантию — 1 год или 30 тыс. км пробега. Обслуживание осуществляется в любом сервисном . Технические характеристики ГАЗ-33081
|
spectexkomplekt.ru
История ГАЗ 3897
Началом истории ГАЗ 3897 можно считать 1980 год. Газ-66, по-своему уникальный автомобиль, попытались модифицировать и создать капотный грузовик с такой же высокой проходимостью. Так на свет появился ГАЗ-3301, первый прототип современного «Садко» и «Егеря». В отличие от автомобиля с откидывающейся кабиной, было еще одно изменение – дизельный двигатель.
Модернизация машины продолжилась, поскольку имелись такие недостатки, как: слабая ремонтопрегодность, связанная с недостаточно продуманным расположением элементов двигателя, слабой эргономикой и невысоким уровнем комфорта.
ГАЗ Егерь
В 1997 году произошло следующее изменение. Завод изготовитель представил его как гибрид двух автомобилей ГАЗ 3309 и ГАЗ-66. На фото – первый, внутри – второй. Популярность капотного грузовика связана с его внедорожными возможностями. Он преодолевает самые сложные участки как знаменитый ГАЗ-66, но имеет внешний вид ГАЗ-3309.
Со временем на свет появился Егерь и Егерь-2, с посадочной способностью в 5 человек.
Это интересно: Технические характеристики гусеничного вездехода ГАЗ-34039 — это необходимо знать
Технические характеристики
Силовой агрегат
Для грузового автомобиля с системой полного привода предусмотрели четырехцилиндровый белорусский дизельный мотор ММЗ Д-245.7 с рядным расположением цилиндров, который имеет общий рабочий объем 4.75 литра.
Двигатель получил оснастку жидкостного охлаждения, непосредственный впрыск горючего и систему турбонаддува, где есть промежуточное охлаждение надувочного воздуха. Данный силовой агрегат полноценно отвечает всем экологическим стандартам Euro-4. Он способен выдавать 122.4 лошадиные силы.
Начиная с зимы 2013 года (февраль), производители начали предлагать силовой агрегат вместе с Ярославским моторным заводом. Его представляет ЯМЗ-53442, который тоже отвечает экологическим стандартам Euro-4.
Он тоже обладает рядными четырехцилиндровым расположением с непосредственным впрыском горючего и системой турбонаддува, где есть промежуточное охлаждение надувочного воздуха. Его объем немного меньше – 4.43 литра, однако выдает он уже 134.5 лошади.
Трансмиссия
ММЗ Д-245.7 идет в паре вместе с 5-скоростной механической коробкой переключения передач, позволяющей разгоняться грузовому автомобилю до 93 километров в час, расходуя при этом около 16.8 литра на 100 километров. Силовой агрегат ЯМЗ-53442 идет вместе с 5-скоростной синхронизированной механической коробки переключения передач, где есть постоянное зацепление шестерен.
Также можно увидеть однодисковое сухое сцепление. Чтобы преодолевать сложные участки, предусмотрели 2-ступенчатую раздаточную коробку, которая умеет понижать передаточное число оборотов от силового агрегата к коробке передач без потери мощности.
Также в автомобиле можно встретить наличие межколесного дифференциала с повышенным трением, который был позаимствован у 66-ой модели. Как раз благодаря синхронизации с коробкой передач, обеспечивается высокая проходимость по бездорожью.
Например, Садко может преодолеть подъем, наклон которого составит до 31 градуса по горизонту. Не будет лишним упомянуть сюда и 315-миллиметровый дорожный просвет для базовой модели и 335 миллиметров для армейских комплектаций.
Подвеска
Транспортное средство было построено на платформе рамной двухосной базы, где есть зависимая рессорная подвеска впереди и сзади, а также продольные полуэллиптические рессоры, которые дополнены гидравлическими телескопическими амортизаторами двухстороннего функционирования на всех колесах.
Тормозная система
Она тут представлена двухконтурным типом и оснащается системой АБС. Также есть гидравлический привод, гидровакуумный усилитель и вакуумный ресивер на каждом контуре. Все колеса машины получили барабанные тормозные устройства. Не обошлось и без стояночного тормоза, который является трансмиссионным и имеет механический привод.
Рулевое управление
Оно представлено системой «винт – шариковая гайка». Дополняется рулевое управление гидравлическим усилителем, который помогает управлять грузовой машиной по бездорожью, не прикладывая больших усилий.Технические характеристики
| Модель автомобиля | ГАЗ-33081 | ГАЗ-3308 |
| Тип автомобиля | Двухосный грузовой, с приводом на обе оси | |
| Грузоподъемность | 2000 кг. | |
| Полная масса | 6300 кг. | 5950 кг. |
| Снаряженная масса | 4065 кг. | 3710 кг. |
| Габаритные размеры | ||
| Длина | 6250 мм. | |
| Ширина | 2340 мм. | |
| Высота | 2570 мм. | |
| База | 3770 мм. | |
| Колея передних колес | 1820 мм. | |
| Колея задних колес | 1770 мм. | |
| Дорожный просвет | 315 мм. | |
| Радиус поворота автомобиля по оси | 11 м. | |
| Максимальная скорость | 90-95 км/ч | |
| Расход топлива: | ||
| — 40 км/ч | 13.5 л/100 км. | — |
| — 60 км/ч | 17 л/100 км. | 22 л/100 км. |
| Двигатель и его системы | ||
| Модель | ММЗ Д-245.7 | ЗМЗ-5231 |
| Тип | дизельный 4-тактный, с турбонаддувом, охлаждением наддувочного воздуха, жидкостного охлаждения | бензиновый, 4-тактный карбюраторный, жидкостного охлаждения |
| Число и расположения цилиндров | 4, вертикальное вряд | 8, V-образное |
| Порядок работы цилиндром | 1-3-4-2 | 1-5-4-2-6-3-7-8 |
| Нарпавление вращения коленчатого вала | правое | |
| Диаметр цилиндра и ход поршня | 110×125 | 92×88 |
| Рабочий объем | 4,75 л. | 4,67 л. |
| Степень сжатия | 17 | 7,6 |
Газ 33081 Егерь, наследник Газ 66
Один из самых ходовых товаров в автомобильной среде для покупателей – это грузовики с повышенной проходимостью. Модели, которые помогают перевозить товары любого вида, веса, сложности из одного населенного пункта в другой, особенно туда, где поселения находятся далеко от главного шоссе.
В первую очередь, такие машины приобретают военные для собственных целей. Грузовики позволяют снабжать армейские базы провизией и разного рода необходимыми вещами. Кроме того, они просто незаменимы в военных маневрах, действиях, учениях. Ну и, конечно же, машина, отличающаяся высокой мощностью, проходимостью и выносливостью – это настоящая «работяга», которая нужна вбытовых и коммерческих целях для выполнения различного рода заказов клиентов.
Газ 33081 Егерь – это машина с высокой грузоподъемностью, которую активно применяют для работы не только в России, но и за ее пределами. Автомобиль полноприводный, отличается хорошими техническими данными и способен проходить любые расстояния и трассы, даже бездорожье.
Кабина Газ-33081
Отдельного внимания заслуживает кабина грузовика. Она представлена цельнометаллической конструкцией, имеет две двери. В её дизайне нет ничего лишнего, никаких посторонних элементов на приборной панели. Это ещё раз напоминает о цели минимизировать себестоимость транспорта на стадии его проектирования.
Даже в сильные морозы в салоне удерживается комнатная температура. Этому способствует встроенное отопительное оборудование, которое запускает при включении мотора. Водительское кресло можно регулировать в двух направлениях. Для комфорта установлена боковая поддержка, для безопасности — трёхточечный ремень безопасности.
Конструкторы поработали над мелочами: поместили в салон крючки для одежды, добавили боковые ёкости для хранения небольших вещей, установили яркую лампу для освещения салона. Недостатком является большой руль, который получил такие размеры из-за отсутствия гидроусилителя. Также отсутствуют поручни, которые используются для удобства посадки и высадки из кабины.
ГАЗ-АА
Стеклоочиститель вакуумного типа приводился в действие от разряжения во впускном коллекторе. Стеклоочиститель вакуумного типа приводился в действие от разряжения во впускном коллекторе.
Стеклоочиститель вакуумного типа приводился в действие от разряжения во впускном коллекторе.
Передние крылья стали плоскими, их гнули на гибочном станке, а потом сваривали — это давало экономию дефицитной штамповочной стали и ускоряло процесс изготовления. Экономили сталь и на кабине: сначала она стала деревянной, а потом и вовсе лишилась твердой крыши — ее заменил матерчатый тент. Вместо привычных дверей появились тентовые «скатки». Все лишнее убрали — это касалось не только ненужных на фронте бамперов, но и передних тормозов, боковых откидных бортов (погрузка осуществлялась только через задний), а также глушителя. Все машины комплектовались только одной, левой, фарой — точно такие же ставили и на танки, и на самоходки, и на бронеавтомобили. Естественно, предприятия — поставщики фар работали на пределе своих возможностей и обеспечить грузовики двумя фарами уже не могли.
Почти миллион
В 1944 году довоенную комплектацию частично вернули: появились двери, а деревянная кабина стала деревянно-металлической и оставалась таковой до окончания производства, на свое место вернулись передние тормоза, откидные боковые борта и вторая фара. Последний ГАЗ-ММ покинул горьковский конвейер 10 октября 1949 года. Но и позже его собирали в Ульяновске — остро стоял вопрос о технике для восстановления разрушенной страны. Всего же выпустили почти миллион грузовиков.
Внешний вид
Если обратить внимание на кабину, то изначально может сложиться впечатление, будто она является полноценной копией стандартного «Газона». Но это не совсем верно
Крылья, которые поставили на Садко, являются оригинальными, иначе просто не получится поместить в них массивные колеса. Но на этом все отличия.
Хотя стоит признать, что за изменениями особо то и не гнались, ибо чем больше процент унификации, тем меньше себестоимость. По бокам, между большой радиаторной решеткой, расположились передние фары, а ниже их – железный бампер. Лобовое стекло, как и ранее, имеет пару дворников, которые позволяют без труда его очистить.
Воздушный фильтр для удобства выводится наружу и поднимается немного выше кабины. Кабина у модели цельнометаллического типа, где есть простой и практичный дизайн, пара дверей, почти панорамное остекление, мощный металлический бампер и крупный капот, который обеспечивает удобную доступность к моторному отсеку.
В своем классе транспортное средство получилось довольно приглядным, однако ничего сверхъестественного нет, ведь стараниями производителя удалось уменьшить себестоимость выпуска. Поэтому завод решил использовать не сильно выделяющиеся формы с минимальным числом декоративных элементов оформления внешнего облика.
Обслуживание автомобиля
Техническое обслуживание ГАЗ 33081 «Егерь» проводится аналогично, как и у всех моделей серии. Поскольку установлен дизельный силовой агрегат, то рекомендованный межсервисный интервал составляет 20 000 км. Для сохранения и увеличения ресурса рекомендуется сократить его до 15 тыс. км пробега.
При проведении технического обслуживания необходимо сменить моторное масло, фильтры тонкой и грубой очистки, а также фильтрующие элементы топлива. Не стоит забывать и о замене воздушного фильтра, поскольку транспортное средство эксплуатируется в тяжёлых условиях.
На ГАЗ Егерь можно устанавливать различные обвесы
Тюнинг
Машина «Егерь» также поддаётся тюнингу. В интернете можно найти достаточно много вариантов преобразования транспортного средства, вплоть до гоночных версиях по бездорожью. Доработка и тюнинг «Егерь» ГАЗ 33081 начинается с увеличения мощностных характеристик силового агрегата, а именно установки турбонаддува или компрессора.
Переделке поддаётся система воздухозабора, которая выводится на уровень крыши кабины, а также модернизируется система выпуска отработанных газов. При этом, как показывает практика, автомобилисты преображают её, выводя выше кабины, как у седельных тягачей.
Что касается кузовного тюнинга, то в основном доработка проводится самыми владельцами. Устанавливаются лебёдки и разного вида «кенгуру», которые сделаны из профильного металла. Для улучшения аэродинамических качеств, на крышу ставится обтекатель.
Элементы интерьера поддаются массовой доработке. Меняется панель приборов, куда добавляются дополнительные приборы и датчики. Сиденья ставятся спортивного типа, а в рулевое управление добавляется гидроусилитель руля спортивного типа, вместо стандартного.
Технические характеристики
ГАЗ-53 – это среднетоннажный заднеприводной самосвал с колёсной формулой 4х2 и грузоподъёмностью 4,5 тонны. Машина оснащалась двигателем ЗМЗ-53-11 мощностью до 120 л.с., топливным баком на 90 литров. Расход топлива составлял 24 л/100 км. Радиус разворота (колея переднего внешнего колеса) – 8 м.
Габаритные размеры самосвала ГАЗ-53:
- Длина – 6,39 м
- Ширина – 2,38 м
- Высота – 2,27 м
- Колёсная база – 3,7 м
- Колея передних/задних колёс – 1,63м / 1,69м
- Клиренс – 265 мм
- Объём кузова – 5 куб.м
- Размеры грузовой платформы (д*ш) – 3,74м * 2,17м
- Высота бортов – 68 см.
- Размер шин – 8,25-20 дюймов
Двигатель
На ГАЗ 53 устанавливался четырёхтактный карбюраторный мотор ЗМЗ-53-11. Это 8-мицеиндровый V-образный двигатель мощностью 120 л.с. при 3200 об/мин. Цилиндры располагались под углом 90° и имели следующий порядок работы: 1–5–4–2–6–3–7–8. Механизм газораспределения размещался сверху. Рабочий объём двигателя составлял 4254 см³, степень сжатия – 6,7.
Блок цилиндров отливался из алюминиевого сплава Ал-4, а поршни – из Ал-30. Коленчатый вал и сёдла клапанов были из чугуна. Впускные и выпускные клапаны изготавливались из сильхромовой стали, причём выпускные заполнялись натрием для лучшего теплоотвода. Распределительный вал кованный, из углеродистой стали.
Смазка двигателя происходила как самотёком, так и под давлением. Шестерёнчатый маслонасос имел привод от распределительного вала. Система охлаждения ёмкостью 22 литра приводилась в действие водяной помпой.
Топливовоздушная смесь готовилась карбюратором К-126. Мотор работал на бензине А-76. Марка свечей зажигания – А11-У.
Коробка передач
Трёхходовая КПП имела четыре передачи переднего хода, и одну – заднего. Третья и четвёртая скорости оснащались синхронизаторами.
На машине установлено однодисковое сцепление сухого типа.
Кабина
Двухдверная кабина полностью сделана из металла и рассчитана на двух человек – водителя и пассажира (экспедитора). Спального места нет. Единое сиденье легко снималось, и под ним находилось пространство для хранения инструментов.
На приборном щитке располагаются:
- спидометр;
- указатель давления масла;
- амперметр;
- датчик температуры.
В ГАЗ-53Ф вместо амперметра и прибора масляного давления устанавливались сигнальные лампочки. Первые ГАЗ-53А оборудовались часами.
Справа от ручки КПП находился рычаг управления кузова. Он имел два положения: «подъём» и «нейтрально».
Самосвальное оборудование
ГАЗ-53 использовался для перевозки сыпучих или навальных материалов, которые при разгрузке не требуют привлечения подсобных рабочих. Такое решение позволяло повысить производительность и экономить время. Самосвал выпускался в двух вариантах: с опрокидыванием кузова назад или вбок.
Гидроцилиндр, поднимающий и опускающий цельнометаллическую кузовную платформу, состоял из трёх плунжерных секций с уплотнительными кольцами для предотвращения загрязнения. Жидкость в цилиндр нагнеталась шестерёнчатым насосом, который приводился в действие коробкой отбора мощности.
Управление самосвальным оборудованием осуществлялось краном с тремя клапанами:
- Клапан опускания кузова – перепускает масло из гидроцилиндра в масляный бак при выключении насоса.
- Предохранительный клапан – не допускает повышения давления в системе выше максимального уровня 120 кгс/см².
- Обратный клапан – препятствует самопроизвольному опусканию кузова.
Управление поднятием и опусканием кузова осуществлялось из водительской кабины.
Технические параметры
В основе автомобиля лежит рамное шасси ГАЗ, обеспечивающее высокую жесткость конструкции. Задняя поперечина рамы не предусматривает установку буксировочного приспособления. Передний мост оснащен рессорами продольного расположения и телескопическими амортизаторами, работающими в обе стороны. Рулевой механизм получил гидравлический усилитель.
В конструкцию подвески заднего моста добавлены дополнительные листы, которые начинают работать при полной загрузке грузовика «Егерь». На части машин применяются рессоры без дополнительных элементов. В этом случае в состав подвески включены гидравлические амортизаторы телескопического типа.
На машинах устанавливается 4-цилиндровый рядный дизель ЯМЗ-53442, оснащенный турбокомпрессором с регулируемой производительностью. При рабочем объеме цилиндров 4430 см³ агрегат развивает мощность до 135 л.с. Применение компрессора обеспечило получение крутящего момента 420 Н/м, который достигается в диапазоне 1200-2100 об/мин. Возможна установка модернизированного 149-сильного агрегата, соответствующего требованиям Евро 5.
На модификации ГАЗ-3897-0000010-15 применен белорусский силовой агрегат Д-2457, развивающий мощность 119 л.с. при 2400 об/мин.
Мотор имеет аналогичную конфигурацию, рабочий объем цилиндров составляет 4750 см³. Оба варианта двигателей оснащены электронными блоками управления и аппаратурой подачи топлива Robert Bosch. Система нейтрализации отработавших газов отсутствует, используется сажевый фильтр.
В состав трансмиссии входит 5-ступенчатая коробка передач и 2-скоростной раздаточный редуктор. На двигателях размещается 1-дисковое сцепление сухого трения с гидравлическим цилиндром в приводе управления. Ведущие мосты оборудованы унифицированной главной парой с гипоидным зацеплением и дифференциалом. Завод поставляет узлы с передаточным отношением 4,556 или 5,125.
Тормозная система барабанного типа сохранила пневмогидравлический привод с разделением контуров по осям. В конструкцию включен электронный модуль АБС. В качестве аварийного привода используется любой контур, сохранивший работоспособность. На трансмиссии размещен барабанный механизм стояночного тормоза, имеющий механическое управление. На колесах установлена система централизованной регулировки давления.
Габариты и ТТХ ГАЗ-3897:
- длина — 6500 мм;
- ширина — 2400 мм;
- высота — 2700-3200 мм (зависит от типа надстройки);
- база — 3770 мм;
- вес снаряженного автомобиля — до 4415 кг;
- грузоподъемность — 2300 кг;
- допустимая масса — до 8000 кг;
- скорость — до 90 км/ч;
- расход топлива при скорости 60 км/ч — 15,4 л на 100 км пробега.
Машина построена по капотной схеме, оснащена цельнометаллической 5-местной кабиной с 4 распашными дверями. Все сидения оборудованы инерционными ремнями безопасности, водительское кресло регулируется по нескольким направлениям. В стандартное оборудование входит проблесковый маячок с акустическим предупредительным устройством. На части грузовиков применена дополнительная фара для подсветки рабочей зоны. По отдельному заказу монтируется лебедка, подключаемая к трансмиссии автомобиля через гитару отбора мощности.
На машинах возможна установка бортовой закрытой платформы или цистерны для перевозки воды. Допускается монтаж специальных отсеков для хранения противопожарного оборудования и отдельного резервуара для пенообразователя.
https://youtube.com/watch?v=9eOhzXt6xxY

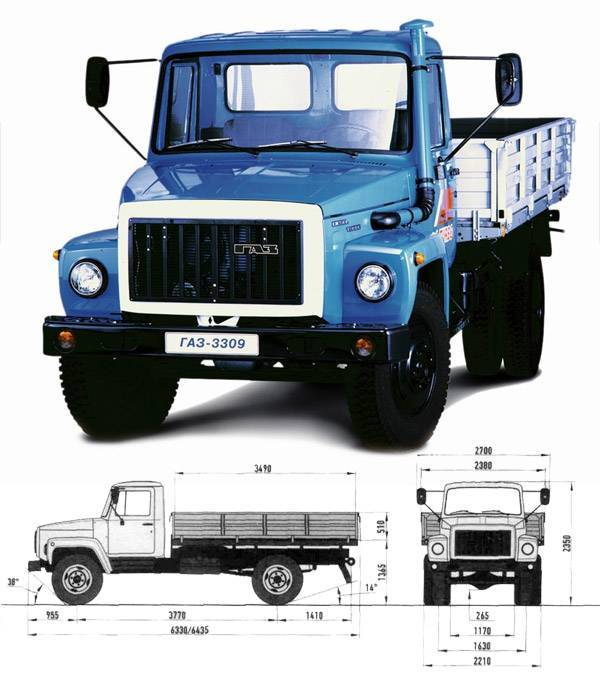

Габаритные размеры
| Модель автомобиля | ГАЗ-3309 борт тент стандарт | ГАЗ-3309 борт тент удлиненный 4.9-5.1м | ГАЗ-3309 борт тент удлиненный 5.9-6.1м | |
| A | Габаритная длина, мм | 6435/6330 | 7900 (макс)* | 8950 (макс)* |
| Б | Габаритная ширина по зеркалам / по кабине / по бортовой платформе, мм | 2700/2106/2380 | ||
| В | Габаритная высота по кабине, мм | 2350 | ||
| Г | Передний свес, мм | 995 | ||
| Д | Колесная база, мм | 3770 | 4570 | 5070 |
| Е | Задний свес, мм | 1710/1605 | 1855-2335* | 1855-2335* |
| Ж | Ширина колеи передних колес, мм | 1630 | ||
| З | Ширина колеи задних колес, мм | 1690 | ||
| И | Дорожный просвет, мм | 265 | ||
| K | Внутренняя длина грузовой платформы, мм | 3490 | 4900-5100* | 5900-6100* |
| Л | Внутренняя ширина грузовой платформы, мм | 2170 | ||
| М | Внутренняя высота грузовой платформы по борту, мм | 510 | ||
| Н | Внутренняя высота грузовой платформы по тенту, мм | 1565 | ||
| О | Погрузочная высота, мм | 1365 | ||
| П | Габаритная высота по тенту, мм | 2905 |
* указанные размеры могут варьироваться в пределах допустимых одобрением типа транспортного средства
Заключение
О том, что ГАЗ-3397 – это удачный образец техники говорит нескончаемый выпуск модели с конвейера. Стоимость различных модификаций может варьироваться, в зависимости от комплектации, используемого двигателя.
Владельцы отмечают, что «Егерь» не требует постоянного внимания, частого проведения технического обслуживания. Даже если случается поломка, то ремонт недорогостоящий, так же как и обслуживание.
Именно надежность и вездеходные качества сделали имя ГАЗ-3397. Современные технологии, сплетенные с советской надежностью и простотой дали свои плоды.
ГАЗ-33081 З897 – машина, которая идеально подходит для использования в нашей стране. Количество дорог с минимальной проходимостью очень велико. А доступ к отдаленным уголкам необходимо осуществлять разным службам. Вездеходные качества автомобиля позволяют преодолевать такие места, в которые не каждый вездеход сунется.
