Блок в салоне
Главный блок предохранителей и реле находится в салоне, по середине приборной панели, со стороны пассажира и закрыт защитной крышкой.
Вариант 1
Описание предохранителей
p, blockquote 8,0,0,0,0 —>
- 16А холодильник
- 16А (+) от замка для ABS тормозов
- 16А осушителя воздуха, нагревателей
- 16А (+) от генератора для ABS тормозов
- 16А от генератора для электроники двигателя
- 8А повороты
- 8А фонари
- 8А сигналов торможения тягача
- 8А (+) с реле сигналов торможения
- 8А фонаря заднего хода
- 8А сигналов торможения прицепа
- 8А аварийной сигнализации
- 8А блока управления подогревателем
- 8А таймера терморегулятора, радио
- 8А вентилятор штатного отопителя
- 8А нагревателей независимого отопителя
- 8А дальнего света правой фары
- 8А дальнего света левой фары
- 8А ближнего света правой фары
- 8А ближнего света левой фары
- 8А резерва габаритов
- 8А подогрева зеркал, стеклоподъемников
- 8А муфта вентилятора
- 8А электрических сигналов
- 8А регулятора напряжения, останов двигателя
- 8А клапана останова двигателя
- 8А выключателей
- 8А стеклоочистителя
- 8А питания контрольных ламп остальных
- 8А питания контрольных ламп аварийных
- 8А питания приборов
- —
- 8А тахограф
- 6А плафонов кабины
- 6А задних противотуманных фонарей
- 8А дополнительных фар дальнего света
- 8А передних противотуманных фар
- 8А правого габарита прицепа
- 8А левого габарита прицепа
- 8А подсветки приборов
- 8А правого габарита тягача
- 8А левого габарита тягача
Вариант 2

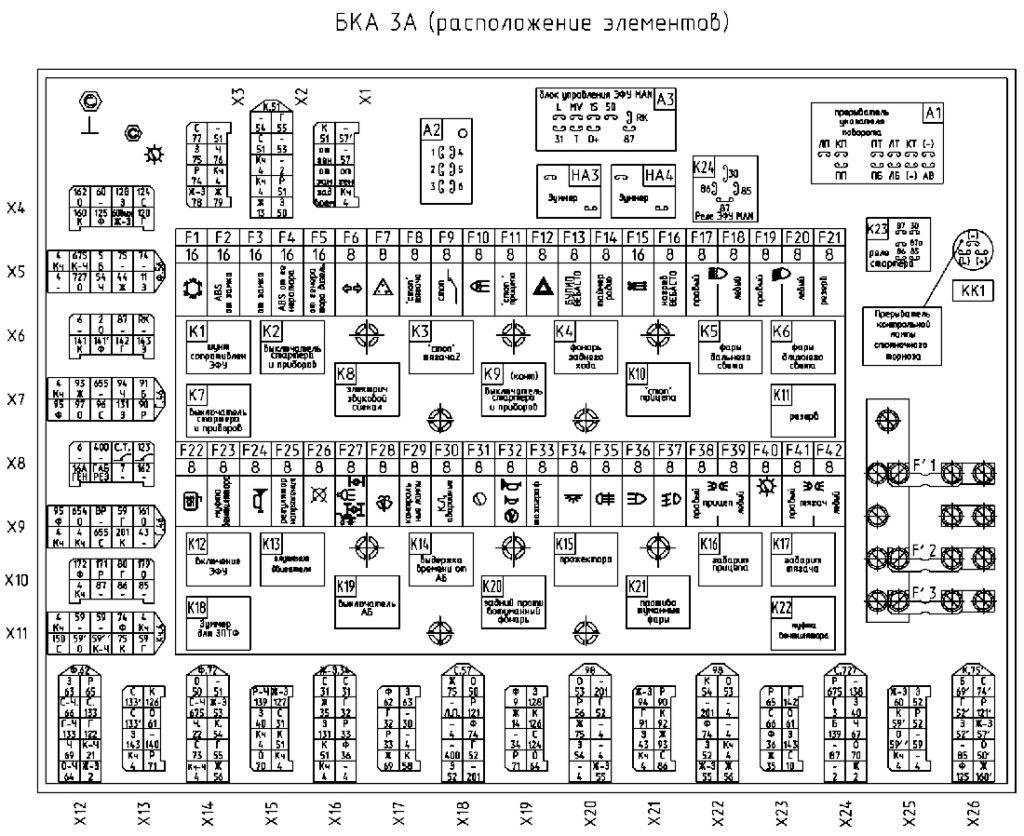

Фото — схема
Обозначение
Расположение основных элементов ЭСУ двигателя
1–реле управления стартером (промежуточное); 2–реле блокировки выключения АКБ; 3, 4–реле подогрева топлива; 5, 6–блок предохранителей ЭСУ двигателя и БДИ; 7–кнопка диагностики ЭСУ двигателя; 8–диагностический разъём ISO9141; FU601–предохранитель 10А ЭСУ двигателя; FU602–предохранитель 15А ЭСУ двигателя; FU603–предохранитель 25А ЭСУ двигателя; FU604, FU605–предохранители 5А БДИ
Вариант 3
Описание предохранителей
p, blockquote 20,0,0,0,0 —>
- звуковой электро сигнал
- стеклоочиститель и стеклоомыватель
- звуковой пневмо сигнал, вольтметр, контрольные индикаторы реле ручного тормоза
- аварийная сигнализация
- указатели поворотов
- знак автопоезда и подогрев зеркал
- передние противотуманные фонари
- задние противотуманные фонари
- фонарь заднего хода
- резерв
- электропитание после замка зажигания
- электропитание на клемме 17
- клапаны дифференциалов и фара освещения сцепки
- электропитание тахографа
- электропитание указателей
- контрольные индикаторы
- контрольные индикаторы
- подсветка
- ближний свет левого борта
- ближний свет правого борта
- дальний свет левого борта
- дневной ходовой огонь
- габаритные огни левого борта прицепа/ полуприцепа
- габаритные огни правого борта прицепа/ полуприцепа
- дальний свет правого борта
- габаритные огни левого борта тягача
- осушитель воздуха пневмо системы
- габаритные огни правого борта тягача
- стоп сигнал тягача
- стоп сигнал прицепа/ полуприцепа
- электро факельное устройство
- резерв
- вентилятор отопителя
- розетка дополнительная
- акустическая система
- внутреннее освещение
- системы электронного управления
Конечно, это далеко не все варианты блоков и их назначения, которые использовались в МАЗах. А лишь самые часто встречающиеся.
p, blockquote 22,0,0,0,0 —> p, blockquote 23,0,0,0,1 —>
Если у вас есть дополнения к данному материалу, пишите их в комментарии.
Источник
Схема подключения генератора на ВАЗ 2107
Схема зарядки ВАЗ 2107 зависит от того, какой применяется тип генератора. Чтобы подзарядить аккумуляторную батарею на таких авто, как: ВАЗ-2107, ВАЗ-2104, ВАЗ-2105, которые стоят на карбюраторном двигателе, будет необходим генератор типа Г-222 или его аналог с максимальным током отдачи в 55А. В свою очередь автомобили ВАЗ-2107 у которых инжекторный двигатель используют генератор 5142.3771 или его прототип, который называется генератором повышенной энергии, с максимальным током отдачи 80-90А. Также можно устанавливать более мощные генераторы с током отдачи до 100А. Абсолютно во все виды генераторов переменного тока встраиваются выпрямительные блоки и регуляторы напряжения, они, как правило, изготовлены в одном корпусе со щетками либо съемные и крепятся на самом корпусе.
Схема зарядки ВАЗ 2107 имеет незначительные отличия в зависимости от года изготовления автомобиля. Самым главным отличием есть наличие или отсутствие контрольной лампы заряда, которая расположена на панели приборов, также способ ее подключения и наличие либо отсутствие вольтметра. Такие схемы в основном используются на карбюраторных автомобилях, тогда как на авто с инжекторными двигателями схема не меняется, она идентична с теми автомобилями, которые изготовлялись ранее.
Обозначения генераторных установок:
- “Плюс” силового выпрямителя: “+”, В, 30, В+, ВАТ.
- “Масса”: “-”, D-, 31, B-, M, E, GRD.
- Вывод обмотки возбуждения: Ш, 67, DF, F, EXC, E, FLD.
- Вывод для соединения с лампой контроля исправности: D, D+, 61, L, WL, IND.
- Вывод фазы:
, W, R, STА.
- Вывод нулевой точки обмотки статора: 0, МР.
- Вывод регулятора напряжения для подсоединения его в бортовую сеть, обычно к “+” аккумуляторной батареи: Б, 15, S.
- Вывод регулятора напряжения для питания его от выключателя зажигания: IG.
- Вывод регулятора напряжения для соединения его с бортовым компьютером: FR, F.
Схема генератора ВАЗ-2107 тип 37.3701
- Аккумуляторная батарея.
- Генератор.
- Регулятор напряжения.
- Монтажный блок.
- Выключатель зажигания.
- Вольтметр.
- Контрольная лампа заряда аккумуляторной батареи.
При включении зажигания плюс от замка идет к предохранителю № 10, а затем уже поступает на реле контрольной лампы заряда аккумуляторной батареи, потом идет к контакту и на вывод катушки. Второй вывод катушки взаимодействует с центральным выводом стартера, где соединяются все три обмотки. Если контакты реле замыкаются, то и контрольная лампа горит. При запуске двигателя генератор вырабатывает ток и на обмотках появляется переменное напряжение 7В. Через катушку реле проходит ток и якорь начинает притягиваться, при этом контакты размыкаются. Генератор № 15 через предохранитель № 9 пропускает ток. Аналогично через генератор напряжения щетки получает питание обмотка возбуждения.
Схема подключения генератора КамАЗ
Схема подключения генератора КамАЗ Евро 3, работает по следующему принципу. Контакты «АМ»/«КЗ» замыкаются при активации разъединителя приборов и устройства пуска «ВПС». Упорядоченное движение активных частиц от аккумулятора идёт на элемент защиты 60А. После, поступает на клеммы реле, отключающего возбуждающую обмотку (РООВ), затем подходит пятну контакта «Ш», которое имеет связь с клеммой «В». За счёт упорядоченного движения частиц происходит срабатывание силового транзистора VT2.
Схема подключения генератора КамАЗ 65115:
В это же время упорядоченное движение частиц проходит защитный элемент на 8А и подаётся на участок F3 реле выключения массы «РВМ». Точки соприкосновения реле срабатывают, упорядоченное движение частиц сквозь реле на 60А попадает на лампу контроля состояния аккумулятора «КЛ». Лампа срабатывает на точку «+D» после чего попадает на возбуждающий моток – клемма «Ш» настройки напряжения потом сквозь транзистор VT2 на корпус.
Возбуждающая катушка соединена с сетью проводов машины, генератор эксплуатируется в классическом режиме. Когда устройство вырабатывает порцию упорядоченного движения частиц, напряжения клемм «+D» и «+» имеют равное значение. Результатом становится исчезновение тока в цепочке начального возбуждения – лампа гаснет, катушка питается от блока вспомогательных диодов. Рост оборотов стимулирует вступление в действие механизма регулировки напряжения.
Схема изображает устройство, в котором реле, размыкающее возбуждающую обмотку, применяется в моторах с факельным механизмом. Суть в том, что свечи розжига потребляют напряжение в 19В. Запуск агрегата, и начало выработки генератором электричества, провоцирует сгорание свечей. Таким образом, реле разрывает контур размыкания аккумулятора, сразу после срабатывания пускателя, что бы при активном агрегате не отключиться от сети. Так же реле включает обмотку первичного возбуждения, что бы разгрузить контакты срабатывания приборов и пускателя.
Некоторые машины оборудованы генератором, без включения в схему электрического факельного устройства. Например, схема подключения генератора КамАЗ 5320, 4310.
Лампочка выполняет контролирующую функцию, работа изделия свидетельствует, что процесс эксплуатации цепи первоначального возбуждения происходит в нормальном режиме. Когда мотор завёлся, лампа гаснет, в противном случае, устройство генерирующее энергию не справляется с функцией.
Схема подключения генератора КамАЗ 4310, 5320:
G – Обозначение механизма, генерирующего упорядоченное движение частиц;
GB – Источник аккумулирующий электрическую энергию;
Q – Пусковой разъединитель;
C – Компонент электрической цепи, обладающий ёмкостью 2,2 мкФ;
EL – Контрольная лампа 2 Вт;
R – Шунтирующее сопротивление 50 Ом;
KV – Устройство, регулирующее напряжение (интегральное);
«Ш», «+», «W», «+D» – выходы генератора.
| Эксплуатационные показатели генератора КамАЗ 4310, 5320 | |
| Разъяснение | Показатель |
| Напряжение, В | 28 |
| Упорядоченное движение частиц нагрузки, А | 50 |
| Направление импульса вращения (вал) | право |
| Класс безопасности | IP-10 |
| Вес изделия, кг. | 6,2 |
| Предел регулировок, В | 27,8-29,0 |
Схема подключения генератора КамАЗ 43118:
- G – Обозначение механизма, генерирующего упорядоченное движение частиц;
- GB – Источник аккумулирующий электрическую энергию;
- Q1 – Разъединитель приборов пускателя;
- Q2 – Разъединитель возбуждающей катушки;
- C – Компонент электрической цепи, обладающий ёмкостью 2,2 мкФ;
- EL – Контрольная лампа 24В, 2 Вт;
- R – Резистор, мощностью не менее 2Вт, 100 Ом;
- KV – Устройство, регулирующее напряжение;
- «+», «D», «W», «В», «Ш» – выводы генератора.
КамАЗ на базе шасси 43118-15:
| Характеристики генератора КамАЗ 43118 | |
| Разъяснение | Показатель |
| Напряжение, В | 28 |
| Упорядоченное движение частиц нагрузки, А | 80 |
| Направление импульса вращения (вал) | право |
| Класс безопасности | IP-1X |
| Вес изделия, кг. | 6,5 |
| Предел регулировок, В | 27,95-28,85 |
Изделие используется, как производитель энергии упорядоченного движения частиц, одновременно с устройствами накопления. Схема подключения генератора КамАЗ 43118 аналогична схеме подключения машин, работающих на моторах стандарта Евро 2.
источник
Неисправности
Поломки ГУ могут быть как в электрической, так и в механической части. Признаками дефектов являются отсутствие зарядного тока при работе двигателя автомобиля или падение напряжения в момент включения большой нагрузки. В первом случае неисправность чаще всего связана с отсутствием тока возбуждения или выходом из строя регулятора напряжения, а во втором — с пробуксовкой приводного ремня.
Все дефекты устраняемые, кроме тех, которые связаны с повреждением обмоток статора и ротора. В этом случае необходима агрегатная замена механизма.
Ремонт
Для устранения неисправностей ГУ необходимо демонтировать со штатного места. Выявить неисправность можно только разобрав устройство. В результате должно получиться 2 половины: первая, состоящая из передней крышки со шкивом и якорем, вторая — из задней крышки и статора. Для проведения проверок и замеров обмотку статора отсоединяют от выпрямительного блока. Катушки проверяют на целостность и пробой на корпус.
Для измерения сопротивления обмоток используют тестер, а замыкания на корпус — мегаомметр на 100 В.
Использование контрольных ламп на 220 В запрещено по требованиям безопасности. Аналогично проверяется обмотка возбуждения. Поврежденные элементы подлежат замене.
https://youtube.com/watch?v=dQNTIsj3UzQ
При проверке выпрямителя прозванивают все диоды в прямом и обратном направлении. Дефектные детали выпаиваются и заменяются исправными. Обязательной проверкой является тестирование работоспособности регулятора напряжения, который часто называют «шоколадка». Для этой цели используется контрольная лампа на 24 В. Этими действиями проверяется целостность цепи подачи тока возбуждения на обмотку ротора.
Обслуживание
Уход за генератором должен быть регулярным. В связи с тем что его демонтаж связан с дополнительными сопутствующими работами, во время нормальной эксплуатации ограничиваются периодическим наружным осмотром. При этом следят за тем, чтобы на корпус ГУ не попадала вода, а соединительные провода не касались вращающихся частей. Проводники с поврежденной изоляцией должны быть заменены или заизолированы. Уход за подшипниковыми узлами, контроль износа и замену щеток совмещают с ремонтом во время полной разборки ГУ.
Как проверить генератор не снимая с машины
Есть два способа, используя мультиметр и вообще без него. Первый, относительно новый, заключается в том, чтобы проверить напряжение на клеммах аккумулятора, а второй, старый и проверенный, почти в противоположном — клемму АКБ нужно снять на работающем двигателе.
- Проверка аккумулятора мультиметром сначала происходит в состоянии покоя — напряжение должно быть в пределах 12.5-12.8 В. Затем надо замерить показания уже на запущенном двигателе, если наблюдается 13.5-14.5 В при 2 тыс. оборотах, значит все в порядке. При чем на новых автомобилях даже 14.8 В вполне нормально, как уверяют производители — сказывается обилие электроники. В заключение остается проверить напряжение под нагрузкой, то есть, подключив потребители — печку, фары, подогрев, магнитолу. Провал в пределах 13,7–14,0 В считается допустимым, а вот 12,8–13 В уже говорят о неисправности.
- Второй способ, как и многие «дедовские», простой и безотказный, но при этом довольно опасный и требующий аккуратности. По утверждениям, работает как на ВАЗах, так и на относительно новых авто, вроде Авео. В чем суть — ослабить болт крепления минусовой клеммы АКБ ключом на 10, запустить двигатель и дать небольшую нагрузку, включив один из потребителей например фары. Затем снять клемму при работающем моторе — если он не заглох и свет фар не померк, значит с генератором все точно в порядке, в противном случае можно быть уверенным, что он сломан. Пробовать такой метод следует на свой страх и риск.
Выяснив, что неисправность есть, следует демонтировать и проверять снятый генератор мультиметром, лампочкой и визуально. Проверке подлежит каждый из его элементов по-отдельности.
Электрическая схема автомобиля МАЗ 5551
Типовая электросхема грузового автомобиля МАЗ 5551. Для увеличения схемы кликните по ней. На схемах буквами обозначены цвета проводов: Б — белый, Г — голубой Ж — желтый; О — оранжевый; Р — розовый; С — серый; 3 — зеленый; К — красный; Кч — коричневый; Ч — черный; Ф — фиолетовый. Система электроснабжения автомобиля состоит из двух источников: аккумуляторных батарей и генераторной установки переменного тока. Кроме того, в систему входит ряд промежуточных реле, выключатель массы батарей и замок-выключатель приборов и стартера.
Система электроснабжения автомобиля маз
Схема включения батарей МАЗ
На автомобилях МАЗ установлены батареи типа 6СТ-182ЭМ или 6СТ-132ЭМ. Напряжение каждой АКБ — 12 В. Две батареи соединены последовательно, что увеличивает рабочее напряжение до 24 В.
Предохранители в электросхеме МАЗ
Электросхема МАЗ 5551, МАЗ 5433, МАЗ 54331 и МАЗ 5433
11.3704000 Кнопка управления дистанционного включения массы 11.3714010 Плафон освещения кабины 11.3747010 Реле 11.3812010 Указатель напряжения 1102.3740999 Клапан топливный электромагнитный 111.3722000 Блок предохранителей 12.3802010 Электроспидометр 1202.3741000 Резистор добавочный с электротермическим реле 124.3803010 Фонарь контрольной лампы 13.5205009 Стеклоочиститель 3-щеточный 13.5205010 Стеклоочиститель 3-щеточный 131-3839600 Датчик засоренности воздушного фильтра 14.3726010 Повторитель боковой указателя поворота 20.3843010 Датчик электроспидометра 25.3708000-01 Стартер в сборе 32.3710000 Выключатель аварийной сигнализации 341.3711010 Фара головная 47КВ Розетка 47КВ 500-3724057-Д Перемычка аккумуляторных батарей 504-3724062-Ж Провод от аккумуляторных батарей к стартеру 5335-3724071-01 Провод «массы» Цена 5336-3724039-11 Провод питания розетки переносной лампы 5336-3724060-02 Провод массы 5336-3724069-10 Провод выключения «массы» 5336-3724078-01 — 5336-3724188-01 — 5336-3900032 — 5433-3724028-01 Жгут по лонжерону 5433-3724328-01 — 54331-3724021 Жгут заднего фонаря левого 54331-3724026 Жгут заднего фонаря правого 5551-3724008 Жгут основной 5551-3724021 Жгут заднего фонаря левого Цена 5551-3724026-01 Жгут заднего фонаря правого 5551-3724028-03 Жгут по лонжерону 5551-3724046-02 Жгут по крыше 5551-3724056 Провод от аккумуляторной батареи к выключателю «массы» 5551-3724160 Жгут правый 5551-3724328-01 — 6СТ-190А Аккумуляторная батарея БМ163Б-3806600-Д Датчик уровня топлива ВК343-3709000-01.03 Выключатель ВК343-3709000-01.04 Выключатель ВК343-3709000-01.16 Выключатель ВК343-3709000-01.35 Выключатель ВК353-3703999 Выключатель стартера ВК353-3704000 Выключатель стартера ВК403А-3716000 Выключатель ВК416Б-3709000-01 Выключатель освещения щитка приборов с реостата ВК856-3707999 Выключатель стартера ВК860Б-3737000 Включатель «массы» Г273В-3701000 Генератор переменного тока КТ127-3749999 Контактор ЛВ211-3714328 Патрон лампы (44737473129) ММ111Д-3810600 Датчик аварийного давления масла ММ124Д-3810600 Датчик аварийного давления воздуха ММ125Д-3810600 Включатель пневматический сигнала торможения, блокировки ММ370-3829010 Датчик давления воздуха МЭ237-3730000 Электродвигатель П145-3726010 Переключатель света и поворота П147-3709000-04.11 Переключатель П147-3709000-09.09 Переключатель П150-3709000-09.11 Выключатель ПД308Б-3715300 Лампа подкапотная ПД511Б-3803010 Блок контрольных ламп ПД512Б-3803010 Блок контрольных ламп ПР112-3722000-01 Блок предохранителей ПР112-3722100-А Вставка плавкая предохранителей ПР112-3722200-А Вставка плавкая предохранителей ПС300А3-3723149 Вилка штепсельная ПС325-3723149 Вилка штепсельная ПС400-3723100 Розетка штепсельная ПФ1306-3712010 Подфарник ПФ233А-3737999 Фонарь сигнальный РС103-3707999 Реле стартера РС530-3721000 Реле РС531-3721000 Сигнализатор шумовой РС951А-3726010 Прерыватель указателей поворота С306-3721000-Г Сигнал (уст. до 1988 г.) С307-3720999 Сигнал (уст. до 1988 г.) С313-3721000 Сигнал (уст. с 1988 г.) С314-3721000 Сигнал (уст. с 1988 г.) С314Г-3721000 Сигнал (уст. с 1988 г.) ТМ100В-3808000 Датчик указателя температуры воды ТМ112-3810000 Датчик сигнализатора температуры воды УБ170-3806010-01 Указатель уровня топлива УК168-3810010 Приемник указателя давления УК170-3810010-02 Указатель давления УК171-3807010-01 Указатель температуры воды ФГ152А-3742999 Фара противотуманиая ФГ152А-3743000 Фара противотуманная ФП130-3716010-В Фонарь задний левый ФП130-3716010-Г Фонарь задний правый ФП135-3716010-Г Фонарь заднего хода ФП310Е-3731009 Световозвращатель Я120М1-3701999 Интегральный регулятор напряжения
Принцип работы генератора МАЗ, ремонт генераторов маз, ремонт генераторов, ремонт стартеров
генератор 4242 03.3771 имеет выпрямитель в регулятор напряжения. Перед сборкой обязательно выполняется проверка работоспособности выпрямителя установки на стенде. Так как блок состоит из трех элементов, советуем осмотреть все переходы.
Советы по эксплуатации
Генератор автомобиля МАЗ необходимо периодически проверять. При использовании придерживайтесь следующих правил:
- Не проверяйте состояние схем генератора МАЗ лампочкой либо мегомметров с напряжением более 26 В;
- Не допускайте осмотра агрегата замыканием клемм;
- Не отключайте провода от вывода, а также аккумулятор при работающей установке.
Согласно схеме подключения генератора МАЗ строго соблюдают полярность. Натяжение ремней проверяют только после остановки двигателя и аккумулятора.
Во время мойки автомобиля следует соблюдать осторожность. Поэтому следите за тем, чтобы вода не попала в деталь
Иначе со временем возникнут поломки, которые приведут к ремонту запчасти.
Как подключить генератор МАЗ?
Схема установки зависит от вида установки. На транспортных средствах ОАО «Минский автомобильный завод» с двигателями ЯМЗ применяются следующие модификации:
- 3112.3771 и 6582.3701 на 80 Ампер;
- 1312.3771 на 50 Ампер;
- Г273В1 на 45 Ампер.
При проведении ремонта используют схему генератора МАЗ. Разборку выполняют в следующем порядке:
- Отвинчивают соединение щеткодержателя и крышки;
- Вынимают деталь;
- Отворачивают винты шарикоподшипника и стяжки;
- Снимают крышку и отсоединяют вывозы фазы от выпрямителя;
- Отворачивают гайки шкива и снимают его, зажав в тисках ротор;
- Снимают вентилятор и втулку;
- Демонтируют крышку.
Чтобы узнать, как подключить генератор МАЗ правильно, следуйте его схеме. Проверяйте установку через 50 000 пробега и при каждом ТО-2. Во время эксплуатации контролируйте натяжение ремня и следуйте за износом составных элементов.
Особенности устройства генератора 4242 03.3771
Установки состоят из выпрямителей и обмотки. Предусмотрено сопротивление подпитки.
Генераторы автомобиля МАЗ моделей 3112 и 1312 питание получают от дополнительных диодов. Установки имеют контрольную лампу заряда аккумулятора, сообщающую о состоянии агрегата.
Деталь состоит из нескольких элементов:
- Статор;
- Ротор;
- Крышка;
- Щеткодержатель;
- Шкив;
- Вентилятор.
Генераторы имеют фазовый вывод, предназначенные для подключения тахометра. У моделей 6582.3701 и Г273В предусмотрена посезонная регулировка напряжения.
Модификации 3112.3771 и 1312.3771 оснащены температурной компенсацией. Статор выполнен в виде стальных пластин. Внутри находятся пазы (18 штук) с медной трехфазной обмоткой.
Отверстия расположены по окружности. Используется соединение по схеме генератора МАЗ «звезда». Ротор изготовлен из стали в форме втулки. Имеет катушку возбуждения с намоткой.
Рядом с втулкой расположены полюса, образующие двенадцатиполюсную систему. Для крепления используется прессовая посадка.
Крышка контактных колец отлита из алюминиевого сплава. Выпрямитель укреплен прямо на ней. С внешней стороны помещены контакты проводов. В крышке привода имеется посадочное место под шарикоподшипник.
Чтобы упростить снятие, предусмотрены резьбовые отверстия.
Генератор МАЗ обеспечивает питанием электрооборудование автомобиля. Возбуждение установки осуществляется при частоте вращения до 1200 мин.
Правильное подключение и эксплуатация агрегата гарантируют длительную работу агрегата.
Поэтому тщательно изучите схему подключения генератора МАЗ. Если вы сомневаетесь в своих силах – обратитесь за помощью к специалисту. Оригинал статьи…
Износ подшипников генератора
Автомобильный генератор имеет два подшипника. Один из них закреплен на валу ротора, второй запрессован в центральной части крышки. Гул, свист, доносящийся со стороны генератора во время работы двигателя, – это верный знак того, что какой-то из подшипников приказал долго жить. Сопутствующим симптомом может быть нагрев корпуса генератора. Обнаружив эти признаки, поспешите заменить подшипники. В противном случае это повлечет перекос вала ротора или его заклинивание со всеми вытекающими последствиями.
Проверить подшипники можно, сняв ремень генератора и провернув рукой его вал. Если ротор вращается легко, без рывков и люфта, подшипники еще послужат. Если вращение затруднено, или у вала есть люфт, не тяните с заменой подшипников.
Проверка работы генератора
Проверить работоспособность генератора можно несколькими способами применяя определенные методы, например: можно проверить ток отдачи генератора, падение напряжения на проводе, который соединяет токовый вывод генератора с аккумуляторной батареей или проверить регулируемое напряжение.
Для проверки будет необходим мультиметр, автомобильный аккумулятор и лампа с припаянными проводами, провода для подключения между генератором и аккумулятором, а еще можно взять дрель с подходящей головкой, так как возможно придется крутить ротор за гайку на шкиве.
Элементарная проверка лампочкой и мультиметорм
Схема подключения: выходная клемма (В+) и ротор (D+). Лампу нужно подключить между основным выходом генератора В+ и контактом D+. После этого берем силовые провода и подключаем “минус” к минусовой клемме аккумулятора и к массе генератора, “плюс” соответственно к плюсу генератора и к выходу В+ генератора. Закрепляем на тиски и подключаем.
Включаем тестер в режим (DC) постоянного тока, цепляем один щуп на аккумулятор к “плюсу”, второй также, но к “минусу”. Далее, если все в рабочем состоянии, то должна загореться лампочка, напряжение в этом случае будет 12,4В. Затем берем дрель и начинаем крутить генератор, соответственно лампочка в этом момент перестанет гореть, а напряжение уже будет 14,9В. После чего добавляем нагрузку, берем галогенную лампу H4 и вешаем ее на клемму аккумулятора, она должна загореться. После чего в аналогичном порядке подключаем дрель и напряжение на вольтметре будет показывать уже 13,9В. В пассивном режиме аккумулятор под лампочкой дает 12,2В, а когда крутим дрелью, то 13,9В.
Схема проверки генератора
Строго не рекомендуется:
- Проводить проверку на работоспособность генератора путем короткого замыкания, то есть “на искру”.
- Допускать, чтобы генератор работал без включенных потребителей, также нежелательна работа при отключенном аккумуляторе.
- Соединение клеммы “30” (в некоторых случаях B+) с “массой” или клемму “67” (в некоторых случаях D+).
- Проводить сварочные работы кузова автомобиля при подключенных проводах генератора и аккумулятора.
