Мощная деталь : привод Geringhoff
Для высоких мощностей нужен особый привод. Успешно зарекомендовавшие себя приводные системы Geringhoff отличаются хорошей тягой и работают без проскальзывания. Длительный срок эксплуатации, минимальное техническое обслуживание и высокая гибкость делают оборудование Geringhoff идеальным решением при замене уборочного комбайна.
Ваши преимущества:
- максимальная надежность в эксплуатации
- минимальные простои оборудования
- высокая мощность при минимальных затратах энергии
- минимальное техническое обслуживание
- привод без цепей и ремней
- простое реверсирование
- длительный срок эксплуатации
Кукурузная жатка Орош (OROS)
Иногда приоритет в выборе навесного оборудования для комбайнов определяет не мощность техники, а её габариты, поэтому в таких случаях предпочтение отдаётся таким изделиям, как кукурузные жатки Орош. Они имеют широкий модельный ряд, который будет без проблем совмещаться с любой техникой. Помимо этого, они имеют ряд других преимуществ, о которых стоит отдельно упомянуть.
Кукурузная жатка Орош в поле
Преимущество жаток Орош
Список преимуществ у этой модели достаточно широк. Первым в списке находится одновременное измельчение стеблей и листьев, а также уборка урожая. Одни производятся всего за один проход, что не требует повторного применения техники.
При этом измельчение происходит даже на высоких скоростях (до 12 км/ч) при сохранении величины фракции растительных остатков (7 см). Другое преимущество – возможность модернизации путём подключения дополнительных модулей, например, для переналадки под уборку подсолнечника.
Немаловажным фактором является простота обслуживания. У модельного ряда кукурузных жаток OROS, в список которых входят и фиксированные и складные варианты конструкций, нет необходимости проводить ежедневный осмотр, чистку, смазку и прочие технические операции.
Кукурузная жатка Орош в собраном виде
Устройство жатки OROS
Конструкция жатки отличается в разных моделях и может включать 5, 6, 8 и 12 рядов с возможностью регулировки ширины ряда. У разных типов кукурузных жаток Орош эта величина варьируется от 20-28 до 32 дюймов.
Обшивка у жатки может выполняться в двух вариантах – металлическом и пластиковом. Ножи для кукурузной жатки OROS изготавливаются со специальным металлическим покрытием из твёрдых износостойких материалов. При этом измельчающие элементы могут быть выполнены в двух формах, а именно в постоянной, и с возможностью отключения выбранных рядов. Эти элементы отличаются у разных моделей, к примеру, часть из них затачивается с двух сторон.
Для делителей рядов применяется пластик, обладающий устойчивостью к перепадам температур и высокой механической твёрдостью в сочетании с эластичностью. Именно это даёт возможность сохранить целостность початков и увеличить урожайность.
Стоит отметить конструкцию привода кукурузной жатки Орош. Она проста и адаптирована для снижения вероятности перегрузки. Специально для этого в нём предусмотрена предохранительная муфта на карданном вале, а на шнеке имеется своя дополнительная муфта.
Кукурузная жатка Орош на комбайне
Технические характеристики жаток Орош
- Угол отрывающихся вальцов к почве: 23,50;
- Диаметр шнека: 450 мм;
- Средняя мощность уборки по рядам: 2,5 кг/сек при среднем урожае 10 тонн/га;
- Потери зерна при уборке: 0,3-1%;
- Степень стебле измельчения с применением HSA: 95%-меньше 7 см;
- Обшивка: Пластиковое или металлическое изготовление;
Что нужно учесть при покупке жаток для комбайна
Чтобы купить жатки к зерноуборочным комбайнам, которые будут в полной мере решать поставленную задачу, необходимо тщательно подойти к этапу выбора.
Правильная покупка учитывает:
- анализ рельефа поля,
- урожайность,
- региональные особенности,
- набор культур, с которыми будет вестись работа.
При покупке нужно понимать, что цена жатки к зерноуборочным комбайнам пропорционально отображает ее качество.
Для того, чтобы жатка в полной мере решала поставленные перед ней задачи, при покупке рекомендуется в первую очередь ориентироваться на урожайность культуры.
Наш каталог жаток к зерноуборочным комбайнам содержит подробное описание каждой модели, благодаря которому можно сделать правильный выбор и принять правильное решение. При правильном подборе жатки можно избежать проблем в работе комбайна в дальнейшем.
Технические характеристики
| Параметры | Ед. измерения | КОК-8-2 |
| Применяемые жатки | ПАЛЕССЕ-MH853 | |
| Модель зерноуборочного комбайна | КЗС-1218 «ПАЛЕССЕ GS12» | |
| Ширина захвата жатки | мм | 5600 |
| Число убираемых рядков | шт | 8 |
| Рабочая скорость движения | км/ч | 10 |
| Производительность комбайна с комплектом за час основного времени | т | 25 |
| Габаритные размеры жатки в рабочем положении: | ||
| — длина | мм | 3200 |
| — ширина | мм | 6200 |
| — высота | мм | 1400 |
| Масса комплекта оборудования | кг | 3200 |
| Параметры | Ед. измерения | КОК-6-1 | КОК-6-2 | КОК-6-3 |
| Применяемые жатки | ПАЛЕССЕ-MH653 | ПАЛЕССЕ-MH653 | ПАЛЕССЕ-MH657 | |
| Модель зерноуборочного комбайна (комплекса) | КЗС-10К «ПАЛЕССЕ GS10» | КЗС-1218 «ПАЛЕССЕ GS12» | КЗС-812 «ПАЛЕССЕ GS812» | |
| Ширина захвата жатки | мм | 4200 | 4200 | 4200 |
| Число убираемых рядков | шт | 6 | 6 | 6 |
| Рабочая скорость движения | км/ч | 10 | 10 | 10 |
| Производительность комбайна с комплектом за час основного времени | т | 21 | 21 | 18 |
| Габаритные размеры жатки в рабочем положении: | ||||
| — длина | мм | 3200 | 3200 | 3200 |
| — ширина | мм | 4800 | 4800 | 4800 |
| — высота | мм | 1400 | 1400 | 1400 |
| Масса комплекта оборудования | кг | 2800 | 2700 | 2800 |
Устройство и принцип работы
Принцип работы кукурузного уборщика простой. Шнековый механизм захватывает стебли растения, приподнимает их и протягивает вниз. Отрывные пластины отделяют початки и направляют в обмалачивающий аппарат. В системе измельчения, состоящей из ножей и лезвий, на горизонтальных вальцах стебли и листья подвергаются дроблению и разбрасываются по полю.
Измельчитель работает на минимальном расстоянии от поверхности грунта, захватывает все полегшие культуры и удаляет сорняки. Управление и контроль над операцией осуществляется из кабины механизатора.
В конструкции жатки выделяют такие основные узлы:
Многие модули комплектуются специальными кожухами для защиты рабочих органов от механических воздействий. Механизм навески позволяет агрегатировать устройства с любыми комбайнами отечественного и зарубежного производства.
Ленточные жатки Geringhoff
Компания Geringhoff предлагает несколько вариантов ленточных жаток, которые подходят для уборки самых чувствительных культур. Машины предназначены для работы с зерновыми, соевыми, рапсовыми и некоторыми видами специальных культур.
Жатка TrueFlex
- Ширина захвата – 10,70 м для модели TrueFlex 35; 12,20 м – для модели TrueFlex 40
- Трехсекционное мотовило
- Гибкая рама
- Жесткий ножевой брус
Жатка TrueFlex Razor
- Ширина захвата – 10,70 м для модели TrueFlex Razor 35; 12,20 м – для модели TrueFlex Razor 40
- Трехсекционное мотовило
- Гибкая рама
- Гибкий ножевой брус
Все модели ленточных жаток Geringhoff оснащены интегрированной воздушной системой (IAS), которая разработана для уборки чувствительных культур и обеспечивает бережную подачу массы на жатку.
Жатка кукурузная: определяющие свойства
В процессе использования кукурузной жатки и возможного уровня ее применения как основные и определяющие различают такие важные свойства: функциональная способность кукурузной жатки — обусловливает степень и способность использования возможностей жатки согласно ее назначению. Эта характеристика является одной из важнейших в оценке жатки, поскольку она определяет ее способность (производительность) по намолоту зерна установленного качества;
соответствие жатки кукурузной современному техническому уровню — степень использования в этой марке (модели) жатки достижений технического прогресса или современного уровня в сельскохозяйственном машиностроении, направленных на максимально эффективное использование жатки по назначению.
Соответствие современному техническому уровню является комплексной интегральной характеристикой жатки кукурузной, неразрывно связанной с техническим уровнем в области машиностроения и позволяет учесть и оценить тенденции развития жаток. Технический уровень кукурузной жатки — это уровень техники, характеризуется параметрами наиболее высокотехнических современных рациональных решений, то есть самых перспективных для достижения поставленных целей, в данном случае — производительности для комбайна.
При оценке технического уровня следует ориентироваться на лучшие отечественные и мировые аналоги, требования международных и национальных стандартов, результаты предварительных и приемочных испытаний опытных образцов.К классификационным показателям назначения зерноуборочных комбайнов для определения пропускной способности объективно необходимо отнести технические параметры систем жатки, которые определяют режим максимального применения.
История Geringhoff
Компания основана Карлом Герингхоффом в 1880 году в Германии. В то время производство представляло собой небольшую кузницу, в которой создавалось сельскохозяйственное и кузнечное оборудование. Появление подобного предприятия в маленьком городке значительно облегчило труд фермеров и повысило его эффективность. Много лет спустя Geringhoff получит грамоту за вклад в развитие города Ален.
В 1890 году брендом разработана молотилка, а чуть позже в ассортименте компании появились машины для сушки.
С 1955 года Geringhoff сосредоточилась на производстве оборудования для кукурузы, в частности, на початкоочистительных машинах и лущилках. В дальнейшем компания продолжает работать в данном направлении, проектируя и создавая сборщики кукурузы для тракторов.
Инновации коснулись не только техники для уборки одного вида культуры. Компания также успешно выпускала жатки для подсолнечника и зерновых и специальное оборудование для выращивания гороха, фасоли и рапса.
Еще в начале 60 годов Geringhoff совместно с Daimler-Benz создает самоходный зерноуборочный комбайн. Спустя почти 20 лет компания впервые представила комбайн по уборке кукурузы.
В 1995 году предприятие разрабатывает жатку для сбора кукурузы с внедрением новой технологии. В ее конструкции 3 ротора и интегрированный измельчитель стеблей.
С 1998 года, благодаря новой серии передаточных механизмов, компания впервые приступила к заготовке кукурузы без ремней и цепей к силовой передаче. В том же году бренд появляется на рынке сельхозтехники Южной Европы, Африки и Северной Америки.
Специально для региона Северной Америки в 2000 годах предприятие разработало 12-рядные сборщики кукурузы для больших зерноуборочных комбайнов. В 2004 году представлен первый сборщик кукурузы с горизонтальным срезом.
Кукурузные жатки Герингхофф (Geringhoff)
Европейский лидер в производстве жаток ( отечественный аналог жатка ПСП-10) для уборки кукурузы для различных видов комбайнов. Представлены 6-ти, 8-ми, 12-ти рядные жесткие и складывающиеся жатки для уборки кукурузы. Кукурузная жатка Geringhoff предназначена для уборки кукурузы и подсолнечника с одновременным измельчением стебела.

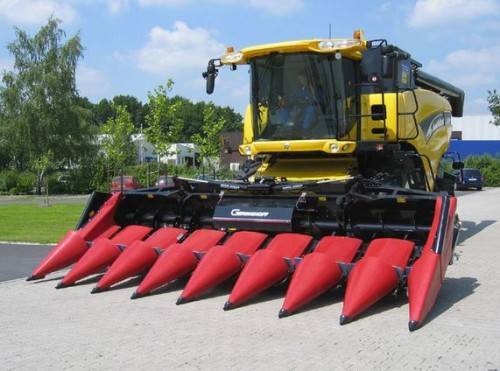

Фото кукурузной жатки Geringhoff
Основные преимущества кукурузных жаток Geringhoff
- представлены 6-ти, 8-ми, 12-ти рядные жесткие и складывающиеся жатки для уборки кукурузы;
- измельчительные механизмы, которыми оборудованы жатки удовлетворяют любые потребности в измельчении стебел, в зависимости от урожайности как кукурузы,так и от размера частиц, на которые необходимо измельчить материал;
- междурядье: 70-75, 50-56 см;
- жатки способны убирать подсолнечник при наличии подсолничникового комплекта;
- в наличии три типа измельчительного механизма: РСА – с интегрированным измельчетелем (валец с ножами+ противорезальная пластина), Rota Disc (два подающие и переминающие вальцы + вал с дисковыми ножами); Mais Star: система с задним расположением измельчительного роторного ножа.
Кукурузная жатка Geringhoff Rota Disс
Жатка Rota Disc объединяет в себе преимущества щадящего сбора початков и эффективного измельчения стеблей. Два ротора сборника захватывают кукурузные растения, а оснащенный 15 дисковыми ножами режущий ротор полностью измельчает их листья и стебли. Общая длина плоскости среза составляет около 5,5 метра на ряд!
Фото кукурузной жатки Geringhoff Rota Disс
Благодаря вращению против потока материала существенно повышается эффективность измельчения и расщепления на волокна. Данную технику отличает не только необычайно высокий КПД, но и долговечность самозатачивающихся дисковых ножей, покрытых карбидом вольфрама. Rota DiscR сочетает в себе высокую производительность сбора урожая и прекрасное измельчение стеблей. А это – неоспоримое преимущество для любого фермера. При необходимости оборудовать хозяйство дополнительными устройствами могут быть использованы сушилки зерна.
Технические характеристики жаток Geringhoff Rota Disc
| Модель | RD 600 | RD 800 B | RD 1200 B |
|---|---|---|---|
| К-во рядков, шт. | 6 | 8 | 12 |
| Монитор | серийно | ||
| Ключ для замены цепей | серийно | ||
| Регулировка пластин | гидравлическое | ||
| Кожухи и делители | Окрашенные (с двойной стенкою, пластиковые) | ||
| Система измельчения | Трех вальцовая система измельчения | ||
| Транспортная ширина, м | 4,40 | 5,80 | 8,60 |
| Ширина междурядий, см | 70 | ||
| Вес, кг | 1800 | 2375 | 3710 |
Кукурузная жатка Geringhoff Horizon Star
Жатка Horizon Star – система с роторным горизонтальным ножом. Это действительно прекрасный агрегат с высочайшей эффективностью уборки, отличающийся оптимальным качеством работы и высокой надежностью.
Фото кукурузной жатки Geringhoff Horizon Star
Дополнительный горизонтальный нож, оптимально расположенный и соединенный фланцем с редуктором, обеспечивает высочайшее качество измельчения. Каждый механизм оснащен индивидуальной фрикционной муфтой. Эта конструкция не имеет аналогов. Главный приоритет — надежность.
И хотя складывающаяся конструкция уже стала стандартом во всем мире, компания Geringhoff попрежнему лидирует в этой сфере.
Технические характеристики жаток Geringhoff Horizon Star
| Модель | MS HORIZON 600 | MS HORIZON 800 B | MS HORIZON 1200 B |
|---|---|---|---|
| Монитор | серийно | ||
| Ключ для замены цепей | серийно | ||
| Регулировка пластин | гидравлическое | ||
| Кожухи и делители | Окрашенные (с двойной стенкою, пластиковые) | ||
| Система измельчения | Горизонтальный нож, расположен сбоку рядного механизма | ||
| Транспортна ширина, м. | 4,40 | 5,80 | 8,60 |
| К-во рядков, шт. | 6 | 8 | 12 |
| Ширина междурядий, см. | 70 | ||
| Вес, кг. | 2120 | 2500 | 4000 |
Жатки для уборки кукурузы серии Argus
Кукурузная жатка — навесное сельскохозяйственное устройство, которое присоединяется к зерноуборочному комбайну и служит для скашивания кукурузы технической спелости с отделением початков от стеблей, сбора и заготовки продовольственного и фуражного зерна.
Агрегаты различаются по количеству обрабатываемых рядов и ширине захвата междурядного пространства. Характеризуются следующими качествами:
- высокая производительность;
- надежность;
- простота обслуживания;
- стабильность выполнения технологического процесса;
- сохранение качественных показателей зерна;
- безотходность и минимизация потерь.
Mais Star*
Два противоположно вращающихся уборочных вала с четырьмя режущими ножевыми полотнами бережно протягивают кукурузные растения вниз. Кукурузный початок при этом отделяется уборочными ножами, а стебель остается на поле нетронутым и служит для защиты от эрозии.
Особенности системы
- уборочные валы с четырьмя ножевыми полотнами и дополнительными рабочими кромками
- бережная уборка
- простое техническое обслуживание и замена
- малый износ
- оптимальный захват плода даже в сложных условиях
Конструкция
- легкая безрамная конструкция
- все детали закреплены непосредственно на приводе
- простая, удобная в обслуживании конструкция
- возможность отдельной смены уборочных рядов
1 Привод
- не требующий особого технического обслуживания редуктор, работающий в масляной ванне
- легкий и прочный алюминиевый сплав
- работающая в масляной ванне фрикционная муфта для уборочных валов
2 Подающие цепи
- особо прочные и износоустойчивые подающие цепи
- защита подающих цепей от посторонних предметов
- система быстрой смены оборудования посредством цепного ключа Geringhoff упрощает техническое обслуживание
3 Регулировка уборочных пластин
- гидравлическое открытие и закрытие уборочных пластин
- полный контроль из кабины водителя
- плавное, точное и быстрое управление уборочными пластинами
- сокращение потерь и идеальные результаты уборки
- самоочищающаяся система при открытии
4 Автоматическое натягивание цепей
- автоматическое натяжение подающих цепей на протяжении всего срока эксплуатации
- простая подгонка
- максимальная надежность в работе
Mais Star* Horizon
Mais Star* Horizon дополняет преимущества Mais Star* мощными горизонтальными измельчителями. Оптимальное расположение измельчителей под уборочными рядами обеспечивает равномерную короткую стерню при различном расстоянии между рядами или при поперечной обработке рядов. Кукурузные поля с сорняками и травой обрабатываются так же легко, как мягкие и зрелые кукурузные растения.
Особенности системы
- уборочные валы с четырьмя ножевыми полотнами и дополнительными рабочими кромками
- бережная уборка
- простое техническое обслуживание и замена оборудования
- малый износ
- оптимальный захват плода даже при сложных условиях
Характеристики
- качественное измельчение стебля
- отличное распределение кукурузных стеблей
- короткая кукурузная стерня
- защита ножей от попадания посторонних предметов
- дополнительные полозья для защиты от соприкосновения с землей
Горизонтальный измельчитель
- самозатачивающиеся дробильные ножи со специальным покрытием
- возможность отключения при необходимости (по заказу)
- оптимальное положение измельчителя
Результат налицо
Благодаря горизонтальному размельчителю возможна чистая уборка урожая с короткой стерней и качественным размельчением кукурузной соломы. Такой подход обеспечивает бережное обращение с почвой и создает оптимальные условия для следующего урожая.
ВКЛ | ВЫКЛ
При необходимости горизонтальный размельчитель можно быстро включить или отключить (по заказу).
Прицепной опрыскиватель 3200 литров, штанга 24 метра GASPARDO — 3 135 000 руб.
Универсальность и производительность
— Жатки агрегатируются с любым комбайном, включая комбайны РОСТСЕЛЬМАШ российского производства
— Широкая номенклатура, как фиксированные, так и складные модели дают вам возможность выбрать оптимальное решение
— Рабочая скорость до 12 км/ч, высота среза 7–8 см
— Уменьшение потерь початков и зерна на 10 % в любых погодных условиях за счет инновационных технологий и использования высококачественных комплектующих
— Корпус и наконечники жатки изготовлены из технополимера, по которому материал скользит не прилипая, что на 100 % предотвращает накопление лишнего веса
-Подающий шнек большого диаметра обеспечивает непрерывную подачу материала в приемную камеру
— Благодаря эксклюзивной системе регулирования, наконечники могут быть установлены в 6 различных положениях
— Расстояние между пластинами початкоочистителя гидравлически регулируется непосредственно из кабины оператором
— Жатка может быть легко и быстро переоборудована под уборку подсолнечника
| Технические данные | R6 | R8 | R10 | R12 |
| Рама | Гидравлически складываемая | |||
| Кол-во рядов | 6 | 8 | 10 | 12 |
| Междурядковое расстояние, см | 70 | |||
| Подключение к наклонной камере | 2 | |||
| Наличие дополнительного измельчителя | да | |||
| Кол-во ножей дополнительного измельчителя | 3 | |||
| Кол-во ножей на вальцах измельчителя | 4 | |||
| Рабочая ширина, м | 4,20 | 5,60 | 7,00 | 8,40 |
| Транспортная ширина, м | 2,50 | 3,00 | 3,70 | 4,50 |
| Масса, кг | 2 050 | 2 480 | 3 130 | 4 500 |
| Цена, Евро | 62 700 | 92 700 |
Эффективность и надежность
— Коробка передач выполнена моноблоком из цельнолитого чугуна и не требует дополнительного обслуживания
-Зубчатые колеса из легированной стали, прошедшие цементацию и закалку, постоянно находятся в масляной ванне
— Замкнутые подводящие цепи с хромированными штифтами обеспечивают срок службы до 1200 га
— Вальцы имеют специальную конструкцию с винтовым наконечником, способствующим вводу стебля, на вальцах находятся 4 регулируемых ножа с вольфрамовой наплавкой
— Нижний трехлучевой стеблеизмельчитель смонтирован непосредственно в редуктор, что снижает потери и обеспечивает отличное измельчение даже на самой высокой скорости уборки
— Расположение измельчителя обеспечивает полное перекрытие вальцов, имеется возможность ручного отключения оператором.
— Ограничитель крутящего момента на входе в каждый узел и на подающем шнеке для защиты от перегрузок
| Технические данные | F4 | F6 | F8 | F10 | F12 |
| Рама | Жесткая | ||||
| Кол-во рядов | 4 | 6 | 8 | 10 | 12 |
| Междурядковое расстояние, см | 70 | ||||
| Подключение к наклонной камере | 1 | 2 | 2 | 2 | 2 |
| Наличие дополнительного измельчителя | да | ||||
| Кол-во ножей дополнительного измельчителя | 3 | ||||
| Кол-во ножей на вальцах измельчителя | 4 | ||||
| Рабочая ширина, м | 2,80 | 4,20 | 5,60 | 7,00 | 8,40 |
| Транспортная ширина, м | 3,20 | 4,60 | 6,00 | 7,50 | 8,90 |
| Масса, кг | 1 210 | 1 750 | 2 230 | 2 950 | 3 650 |
Технические и эксплуатационные характеристики жаток
| Параметр | Величина параметра по моделям | |||||||||||
| Дон-1500 | ППС 10 | ЖВП-4,9 | ЖВН-6Б | КМС-8 | Дон Мар 2012 | Mac Don D-65 | DOMINONI Rock | Капелло | Sun speedD | Сornmaster | Geringhoff Rota Disc 400 | |
| Вид устройства | навесная | -/- | прицепная | навесная | -/- | прицепная | самоход | навесная | -/- | -/- | -/- | -/- |
| Выработка т/час | 10 т/час | 5,6 т/час | 4,5 Га/час | 4,8 Га/час | 4,0 Га/час | 8,52 Га/час | 10 Га/час | 4 т/час | н.д. | н.д. | н.д. | н.д. |
| Темп в уборке км/час | 10 | 6,5 | 9 | 12 | 7 | 9 | 15 | 12 | 10 | 12 | 12 | 15 |
| Высота среза, мм | 600 | 80-250 | 70-200 | н.д. | 50-400 | 70-200 | н.д. | 80-100 | 100-600 | н.д. | ||
| Число рядов в обработке | 6, 8, 12 | 8 | 8 | 8 | 8 | 12 | 8 | 4 | 4 | 12 | 8 | 4 |
| Ширина захвата | 6,0/7,0/8,6 | 5,6 | 6,4 | 6,0 | 5,62 | 8.5 | 7,6 | 3,2 | 3,26 | 8,4 | 5.6 | 3,2 |
| Убираемая культура | универсал | подсолнечник | зерно | -/- | кукуруза | зерно | зерно рапс | кукуруза | -/- | подсолнечник | кукуруза | кукуруза |
| Вес готового к работе изделия | 2,3 | 1,8 | 2,0 | 0,97 | 3,0 | 3,2 | 2,59 | 1,46 | 1,21 | 2,6 | 3,2 | 1,35 |
РАССКАЖИ ДРУЗЬЯМ
Особенности конструкции кукурузной жатки
Современная навесная система кукурузной жатки (проставки, переходные навесные рамы) универсальна. Она позволяет быстро и без особых усилий установить оборудование на комбайн. Некоторые уборочные машины имеют жатку в комплектации (в качестве опции). Среди жаток есть складывающиеся механизмы, которые позволяют уборочной машине передвигаться по трассам и дорогам, не создавая препятствия другому транспорту.
Конструкция жатки достаточна проста. За прошедшие десятилетия конструкция существенно не изменилась:
- Сварной каркас
- Делители и обшивки
- Русло и рейка початкосрывателя
- Измельчитель стеблей
- Шнек
Механизм состоит из узлов, каждый из которых выполняет свою функцию:
Сварной каркас (рама)
Сварная конструкция рамы, состоящая из стального листа и фасонов, сделана в форме желоба. Через проем на задней стенке рама с помощью проставки монтируется к наклонной камере уборочной машины. Рама универсальна – она обеспечивает совместимость жатки со всеми марками комбайнов. К каркасу крепятся делители и обшивки.
Делители и обшивки
Производители выпускают делители и обшивки из металла и пластика. Делители направляют стебли растения в русла, обшивка защищает механизмы русла и привода от растительного мусора. Пластиковые делители и обшивка легче, скольжение стеблей лучше. На металлические делители можно устанавливать дополнительные элементы, облегчающие подачу стеблей при неровных рядках или слабых, полегших растениях.
Русло и рейка початкосрывателя
Русло и рейка початкосрывателя – основной механизм, отделяющий початки от стебля, подающий их в шнек и измельчающий стебли. Пластины регулируется с кабины комбайна, что экономит время и силы механизатора.
Измельчитель стеблей
Измельчающий аппарат с двумя ножами равномерно расщепляет и рубит стебель на кусочки не более 10 сантиметров. Измельченная масса перепревает в почве за зиму, обогащая ее питательными веществами.
Вращающаяся спираль шнека подает початки в центр жатки, а затем в наклонную камеру. Сам механизм находится в желобе каркаса.
Простота конструкции определяет простоту эксплуатации кукурузной жатки. Новые материалы позволили уменьшить ее габариты и вес, что повлияло на снижение энергозатрат. Производительность новых моделей выросла на четверть, сократились потери при уборке урожая.
Изменения коснулись механизма привода. Привод с цепными передачами на многих моделях заменены на ременные. Такая система более надежна, требует минимум ухода.
Эксплуатация и обслуживание
Эксплуатация машины осуществляется согласно инструкции, техническое обслуживание (ТО) — по установленному регламенту.
Кукурузный уборщик в течение срока службы должен находиться в исправном состоянии. Эксплуатация машины без ТО не допускается.
Перед работой жатку подготавливают к агрегатированию и работе с комбайном. Для этого ее устанавливают на ровной площадке, присоединяют и притягивают стяжными крюками. Затем производится обкатка и проверяется нагрев подшипников и редукторов, затяжка крепежей. Продолжительность процесса — не менее 1 часа.
При первом присоединении выполняют регулировку зазора между крюком и стержнем фиксатора и настраивают угол наклона режущего ножа относительно грунта.
Кукурузная жатка: принцип работы
Процесс уборки кукурузы несложен. Делители направляют стебли (при необходимости приподнимают их) и протягивают их в русло. Вращающиеся цилиндры затягивают кукурузный стебель, обрывая початки. Цепи подталкивают початки в шнековое устройство, которое подает их в обмолачивающую камеру. Горизонтальные ножи измельчителя режут стебель. Растительная масса разбрасывается по почве.
Количество рядов, убираемых современными жатками, варьируется от 4 до 12. Есть модели, пригодные для комбайнирования на склонах холмов и убирающие початок на корню (жатки очесывающие). Главные требования, предъявляемые к данным уборочным механизмам – техническая надежность и длительный срок службы.
Статья была полезной? Понажимай на кнопочки!
«John Greaves» Обзор на жатки для уборки: подсолнуха, кукурузы, сои, пшеницы. г.Бердянск
Характеристики и особенности кукурузных жаток Герингоф, КМС, ОРОШ, Kemper, кейс
» RD «
— cамая прогрессивная разработка кукурузоуборочных машин. С помощью трех вальцов достигается повышение производительности. Два початкоотделяющих вальца различных диаметров обеспечивают превосходную приемку растений кукурузы и благодаря сравнительно малой окружной скорости, гарантируют щадящий без потерь режим початкоотделения. Расположенные под початкоотделяющими вальцами дисковые ножи, вращаются в направлении противоположном метериальному потоку и измельчают непрерывно протягиваемые стебли кукурузы, равномерно распредиляют разрезанные в поперечном и продольном направлениях остатки стеблей влево и вправо. Поэтому дополнительная операция по измельчению кукурузной соломы уже не требуется. Происходит экономия времени и средств.
Технические характристики Geringhoff Rota Disk:
Geringhoff RD 670 — 6 рядов, цельная рама, 70 см, вес 1840 кг, длина 4,40 м Geringhoff RD 870B — 8 рядов, цельная рама, 70 см, вес 2420 кг, длина 5,80 м Geringhoff RD 1270 B -12 рядов, цельная рама, 70 см, вес 3650 кг, длина 8,6 м
» MS-SC «
— уборочная машина с роторами и продольными ножами. Особенностью является то, что кукурузный стебель предизмельчается ротороми с ножами и затем попадает на горизонтальный измельчитель. Роторные ножи врезаются в растение, вызывают надрез или сминание растения и протягивают стебель. Горизонтальный измельчитель обеспечивает низкую стерню и разрывает растение в надрезах произведенными ножами роторов.
«MS»
— единственный Geringhoff без устройства измельчения кукурузной соломы. Машина предназначена для тех предприятий, которые используют кукурузную солому для противоэррозийной защиты, как горючий материал или грубый корм для скота. Принцип Mais Star* MS: два относительно маленьких с соответственно четырьмя пластинчатыми ножами ротора работают зеркально вместе. Ножи врезаются в растение, вызывают надрез или сминание растения и протягивают стебель. Початок кукурузы снимается расположенными поверх роторов противорежущими пластинами.
Основные характеристики кукурузной жатки
Жатка является оборудованием навесного типа, однако она может входить в оснащение уборочных комбайнов. Для ее подвеса к тракторному устройству используются специальные системы навеса, переходные рамы или проставки. Используется кукурузная жатка, как правило, на ровной поверхности или на склоне, угол которого не превышает шести градусов.
Конструктивно данное приспособление выполнено в виде платформы, габариты которой подобраны в соответствии со всеми рабочими органами агрегата. Размеры платформы подбираются на оптимальном уровне, то есть в конструкции жатки прослеживается полное соответствие между шириной, массой и высотой. Кукурузная жатка поставляется в полной комплектации, в которую входят такие рабочие элементы, как мотовило, транспортерные устройства, аппарат для резки и шнековое устройство.
Важно и то, что конструктивно агрегат выполнен таким образом, что при настройке его перед работой возможна регулировка расстояния между уборочными пластинами. Это важно тогда, когда урожай кукурузы состоит из нескольких сортов. Дополнительно оборудование оснащено специальным режущим ротором, который предназначен для того, чтобы предварительно надрезать стебли перед последующим их измельчением
Дополнительно оборудование оснащено специальным режущим ротором, который предназначен для того, чтобы предварительно надрезать стебли перед последующим их измельчением.
