Как снять и поменять сцепление на бензопиле своими руками

Типы поломок сцепления

Типы неисправностей не зависят от модели бензопилы, так как строение и принцип работы сцепления одинаков почти на всех современных силовых агрегатах. Операторы бензопилы знают, что незначительная неполадка со стороны этого узла требует незамедлительных активных действий. Поломки неизбежны, так как сцепление сталкивается при не самой интенсивной эксплуатации инструмента с большой нагрузкой. Зачастую проблемы связаны с:

• износом узла в целом (может лопнуть пружина или механизм начнет пробуксовывать);
• повреждение пружины (цепь будет вращаться, двигатель работать, но нестабильно);
• на кулачке сцепления образовались сколы из-за большой нагрузки или перегрева (достаточно прислушаться к узлу во время его работы, на неисправность указывает посторонний шум).

Какой бы не была причина плохой работы муфты и смежных компонентов, вам нужно демонтировать сцепление, чтобы провести его ремонт

Обратите внимание на то, что ремонтные работы не всегда дают желаемый результат, поэтому иногда нужна замена сцепления на бензопиле. Все перечисленные манипуляции можно «провернуть» самостоятельно, не обращаясь за помощью к специалистам сервисных центров

Обязательно ознакомьтесь со статьей, где рассматривается правильный зазор на свече бензопилы и ее устройство.

Как снять сцепление на бензопиле?

Рассматривать инструкцию к такому типу работы для отдельно взятой модели не обязательно, ведь для всех используется одна универсальная, позволяющая провести демонтаж данного узла на современных бензоинструментах.

Если и есть какие-то отличительные нюансы, то они касаются отдельных деталей сцепления. Например, некоторые бренды создают в конструкции этого узла одну пружину с двумя секциями, что нужно учитывать при полной замене данного компонента (нужно заменять, когда пружина повреждена, за счет чего цепь будет вращаться, а двигатель продемонстрирует нестабильную работу).

Чтобы демонтировать сцепление, придерживаемся такого алгоритма действий.

1. Демонтируем всю гарнитуру. Также снимаем колпачок, размещенный на воздушном фильтре и сцеплении.
2. Вручную стопорим коленвал, чтобы он не вращался. Удобнее это делать, используя веревку, которую продевают сквозь свечное отверстие, одновременно удаляя саму свечу. Не забудьте, что для этого нужно надежно зафиксировать в одном положении поршень. Альтернативно удаляют стартерный колпачок и вворачивают пару болтов в роторный механизм системы зажигания.

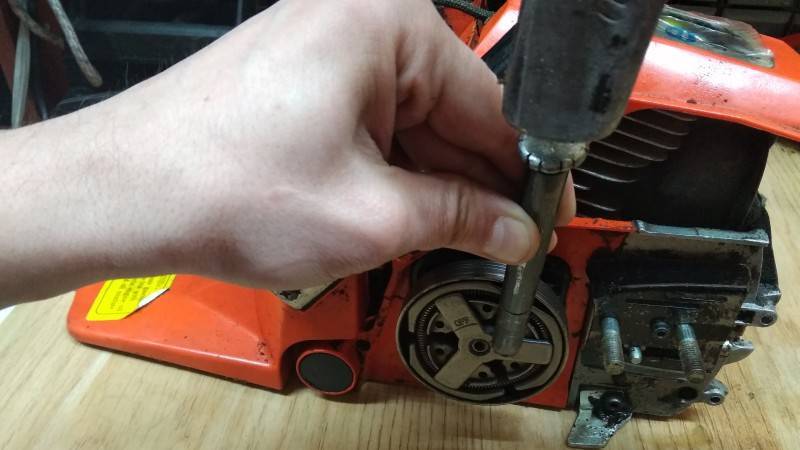

3. При помощи специального ключа, что обычно входит в комплектацию инструмента, откручиваем сцепление (откручивать нужно движениями против хода часовой стрелки). Не нужно бояться прикладывать усилия, обычно крепежные элементы данного узла на современных бензопилах прочные.

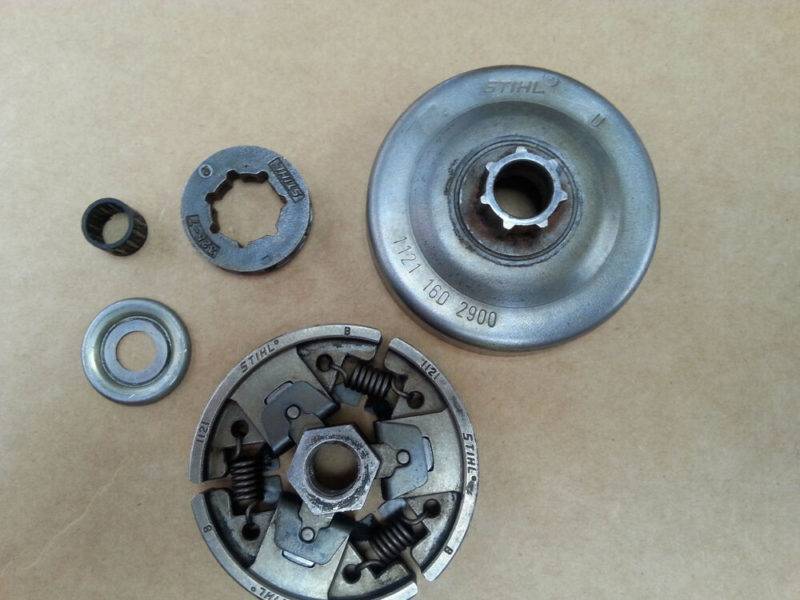

4. Удаляем барабан и ведущую звезду.

После этого можно установить новые запчасти (которые нуждались в замене). Закручивая крепежные элементы, проделываем движения по ходу часовой стрелки. Не забудьте о коленвале, где размещен стартер. Его нужно стопорить.

При сборке, придерживаемся того же алгоритма действий, но в обратной последовательности.

Вкручивая узел вручную, для фиксации используйте ручку тормоза цепного элемент. Наклоните инструмент вперед, попробуйте завести его, снимите агрегат с тормоза.

Говоря о полной замене сцепления, не забывайте о том, что менять узел специалисты рекомендуют после двух замен направляющей. Учитывать нужно при обслуживании муфты и такие нюансы:

• на некоторых пилах есть шайба, расположенная в зазоре между сцеплением и звездочкой (мотором и звездочкой иногда), это нужно учитывать во время ремонтных работ;
• разбирая инструмент, демонтируя сцепление, старайтесь не повредить специальную пружину масляной помпы (привода этого узла), не пытайтесь поставить ее в первоначальное положение, иначе это вызовет причины с подачей смазочного материала.

https://youtube.com/watch?v=N5NXwPMA5FM

Перед тем, как эксплуатировать пилу, на которой было отремонтировано сцепление, проверьте агрегат на исправность работы двигателя, надежность фиксации болтов, протестируйте смазочную систему.

Конструкция и принцип работы механизма сцепления бензопилы

Большинство пильщиков не понимают принципа работы механизма сцепления бензопилы. При работе знать принцип функционирования не обязательно, а вот когда возникают неисправности, то, чтобы их устранить, понадобится выяснить конструкцию и особенности работы бензопильной муфты.

Современные бензопилы оснащаются механизмами сцепления центробежного типа. Центробежная муфта — это означает, что ее работоспособность зависит от вращающего момента двигателя. Главное назначение муфты на бензопиле в том, чтобы обеспечить передачу крутящего момента с коленчатого вала двигателя на пильную гарнитуру (цепь). Работает устройство в автоматическом режиме, а как это происходит, выясним детально.

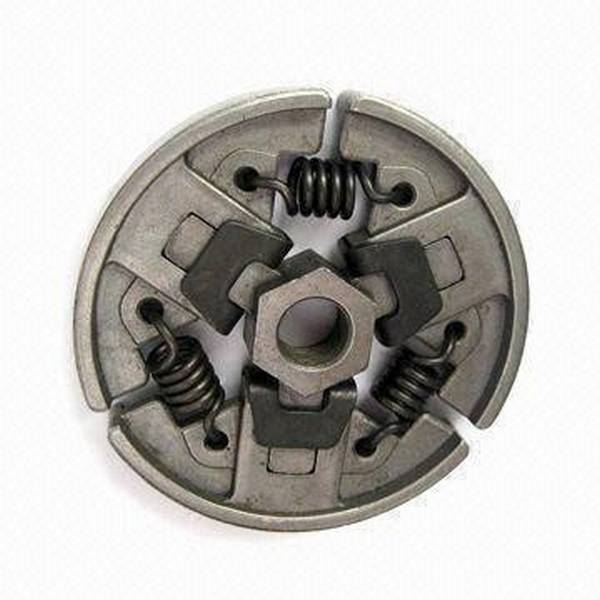

Механизм сцепления состоит из следующих конструктивных элементов:

• Барабан со съемной или несъемной звездочкой — представляет собой передаточный механизм
• Фрикционные накладки — под воздействием центробежной силы перемещаются, входя в зацепление с барабаном
• Пружина — обеспечивает прижатие накладок к коленчатому валу

Теперь о принципе действия муфты бензопилы.

Когда заводится двухтактный двигатель инструмента, начинает вращаться коленчатый вал. К валу крепится муфта, с которой при помощи звездочки соединяется цепь. Когда бензопила работает на холостом ходу (скорость вращения вала до 2700 оборотов в минуту), то есть не нажимается курок акселератора, то пружина прижимает фрикционные накладки, в результате чего крутящий момент не передается на барабан.

Как только пильщик берет в руки инструмент и начинает увеличивать обороты (максимальные до 14000 об/мин), цепь начинает перемещаться по шине. Происходит это за счет того, что увеличивается скорость вращения коленчатого вала. За счет силы инерции фрикционные накладки (их еще называют противовесами) перемещаются, и входят в зацепление с внутренними стенками барабана. В результате происходит перемещение барабана, который соединен со звездочкой. Вращающаяся звездочка приводит в действие цепь.

Принцип работы механизма простой, что обусловлено его не сложной конструкцией. Если из строя выходит эта деталь, то соответственно работать бензопила не будет. Подробное описание принципа работы механизма сцепления бензопилы описано в этом материале.

Это интересно!Муфта выполняет роль не только передаточного механизма, но еще и защитного устройства. Она предохраняет двигатель бензопилы от преждевременного выхода из строя при заклинивании цепи в распиливаемой древесине.

Признаки неисправности сцепления бензопилы

Центробежная муфта сцепления бензопилы работает до той поры, пока из строя не выйдет один из ее штатных элементов. О поломке механизма оператору подскажут следующие признаки:

постоянное вращение цепи при нестабильной работе силового агрегата – основная причина этой поломки заключается в лопнувшей стальной пружине. Чтобы решить проблему, потребуется замена пружины сцепления бензопилы

При этом важно учитывать конструктивные особенности механизма. К примеру, в устройстве бензопил бренда Stihl предусмотрены 3 пружины и столько же кулачков, а в моделях марки Husqvarna встроена всего 1 пружина и 2 кулачка

Если найти новую пружину оператору не удастся, значит потребуется заменить весь механизм;
постоянное вращение цепи с образованием посторонних звуков со стороны сцепления – это происходит при слетевшей пружине и перегреве или повреждении кулачка. Чтобы найти причину поломки, нужно разобрать сцепление. Если кулачки посинели, значит они перегрелись. Это происходит из-за постоянной работы с бензопилой при включенном инерционном тормозе или в результате эксплуатации инструмента с тупой режущей цепью. Чтобы устранить поломку, потребуется полностью заменить сцепление;
частые пробуксовки сцепления – причина поломки заключается в лопнувшей металлической пружине. Чтобы отремонтировать бензоинструмент, потребуется заменить весь механизм.

В каждом из этих случаев необходимо разобрать сцепление и осмотреть все его внутренние детали. Помимо замены неисправных элементов оператору также потребуется тщательно очистить механизм от пыли и мелких опилок – это продлит сроки эксплуатации остальных элементов заводской муфты.

Как Открутить Сцепление На Бензопиле Штиль

Как открутить сцепление

на бензопиле спокойное
