Изготовление отдельных элементов снегохода
Принцип переделки мотоцикла, бензопилы и мопеда практически одинаковый. Если узнать, как изготовить отдельные элементы, сделать это будет намного проще.
Подвеска
Особое внимание при переделке транспортного средства в снегоход уделяется задней подвеске. Она нуждается в обязательной доработке
Для ее изготовления нужно подготовить:
После подготовки можно приступать к изготовлению подвески:
- Передний рычаг соединить со скользящими рельсами с одной стороны и с шасси с другой с помощью шарниров.
- С задним рычагом поступают аналогичным образом.
- Расположить торсионные пружины между скользящими рельсами и задней реактивной штангой.
- Между рычагами подвески расположить крепление двух силовых элементов.
Для крепления подвески используют стяжки рычагов.
Двигатель
Выбор двигателя для снегохода является важным этапом, поскольку от этого зависят мощность транспортного средства, его способность двигаться по заснеженным дорогам.
Поэтому чаще всего делаются эти транспортные средства с двигателем Лифан или с деталью из мотоцикла или мопеда.

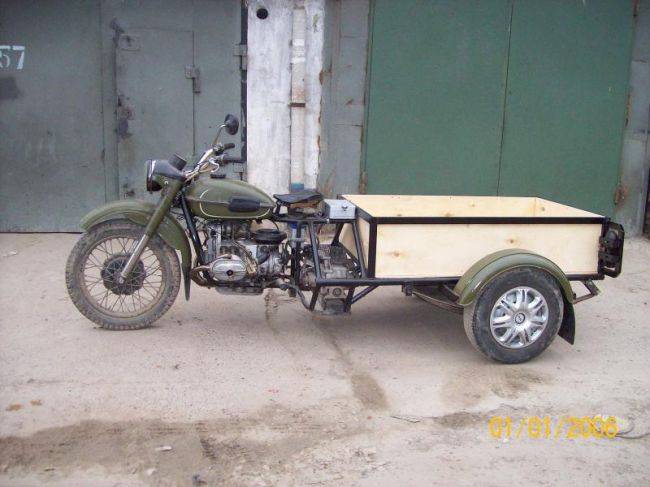

Как сделать трицикл
На этом видео посмотрите краткое описание и Тест-драйв 200 кубового трицикла. Внизу статьи указано, где можно найти множество видео, в которых рассказывается, как сделать своими руками такой трицикл. Начало истории со сборкой этого грузового велосипеда можно посмотреть и на нашем сайте здесь. Данное транспортное средство оснащено 200 кубовым мотором на 6 с половиной лошадиных сил. Четырехступенчатая коробка передач от копейки связана с двигателем центробежным сцеплением. Коробка передач способствует наилучшему распределению сил, которые необходимы для работы трицикла. Поскольку он собирался в кустарных условиях, большинство запчастей, это или бывшие в употреблении, или новые с металлобазы. Поэтому в передней части рамы колеса взяты от советских мопедов.
Большим преимуществом этого транспортного средства является практически независимая подвеска. Она сделана из заднего амортизатора от мотоцикла Иж. Передняя часть выполнена из сайлентблоков. На задней основной рейке приставлены два крепления, с помощью которых крепится кузов. Основным источником электроэнергии в этом трицикле является генератор от трактора Беларусь.
Неисправности
Из-за того, что во время запуска двигателя усилие от кикстартера напрямую передается шестерне первой передачи — втулка, которой шестерня опирается на первичный вал изнашивается и причем изнашивается так, что шестерня начинает попросту болтаться на валу
- Перед сборкой — одеваем шестерню первой передачи на свое место и пытаемся ее раскачать. Если шестерня шатается — меняем ее на новую или, если у вас есть наработки в этой области — меняем только втулку, а шестерню оставляем
- Вторая типичная неисправность связана с тем, что ролик который фиксирует копирный вал не всегда работает именно по «ромашке», а зачастую соскакивает с нее и вместо ролика — «ромашку» фиксирует планка фиксатора как в моем случае. Такая неисправность приводит к тому, что передачи начинают выбивать, недовключаться или перескакивать через одну

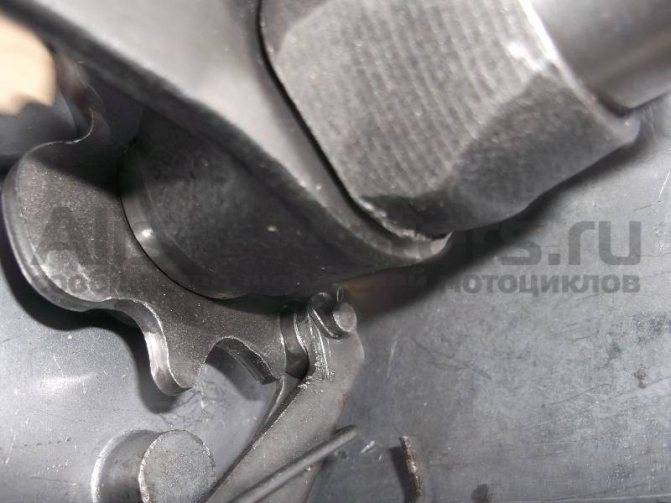

Обратите внимание как от контакта с «ромашкой»стерлась планка и обрезало один усик шплинта
- Эта неисправность устраняется очень легко и просто: наденьте на вал переключения передач планку фиксатора вместе с его пружиной и вставьте вал в картер. Затем туда же вставьте копирный вал и несколько раз проверните его и посмотрите где будет бегать ролик.
- Если ролик не будет бегать не по «ромашке» — подогните плоскогубцами планку фиксатора в нужную сторону так, чтобы ролик бегал строго по «ромашке» копирного вала
Правильное положение ролика
Все остальные неисправности которыми страдает данная КПП являются типичными для КПП мотоциклов советского производства и заключаются в износе рабочих кромок кулачковых муфт, зубьев шестерен и вилок переключения передач
Для наглядности отрыл вам из кучи хлама первичный вал с поистине конским износом зубьев ведущей шестерни первой передачи. Износ зубьев у нее составляет порядка 1мм. Такое ощущение, что этим мотороллером только тем и занимались, что «ГАЗели тягали»… Такой износ шестерен является критичным и вал к дальнейшей эксплуатации не подлежит
Сколько не перебирал двигатели ТМЗ и ни разу мне не попались шестерни с изношенными кулачковыми муфтами, а перебрал я их пару вагонов, если не больше… Смею предположить, что износ кулачковых муфт не является типичной проблемой двигателей ТМЗ в отличии от двигателей Иж, Зид и прочих
Трехколесник на базе «Муравья»
Этот легкий вездеход собирался для целей помощи для работ по участку в деревне. То есть он должен перевозить песок, дрова. землю по трассам со средними дорожными условиями. До этого проекта автор собирал тележку на мотоблоке, но она не отличается не особенными качествами проходимости, не тягой для перевозке тяжелых грузов.Использованные агрегаты и материалы при создании этого вездехода:
1) Китайский двигатель 2) Вариатор под него 3) Рама от мотоцикла муравей 4) редуктор от мотоцикла муравей 5) ступицы от муравья 6) амортизаторы тоже от муравья 7) полуоси от оки
Рассмотрим более детально произведенные работы для создания этого вездехода.
Вот фотография тележки с мотоблоком, как видно из фотографии колеса совсем небольшие и сильно буксуют, особенно при нагрузке тележки. К тому же подобный агрегат весьма плохо поворачивает, именно поэтому автор и задумался над созданием чего-то более мощного.
Для начала автор занялся полным восстановлением ступиц и полуосей, так как они находились не в лучшем состоянии.
После того как работы над ступицами и полуосями были завершены, автор начал устанавливать их на раму от мотоцикла муравей. Было переделано шлицевое, которое шло на редуктор будущего вездехода. Так же производились работы по карданному валу, который был разрезан для заварки через втулку при помощи электро заклепок
Дальше автор приступил к работам над вариатором вездехода с его последующей установкой:
Малый шкив, который с грузами и большой гайкой был закреплен на валу двигателя, и он является ведущим. Большой шкив с пружиной и косыми упорами является ведомым, он был установлен следующим образом: ремень тянет щеки шкива, а косынка щеки наезжает на ответную косынку. Затем сдергивается стопор, сторона косынки перекидывается и устанавливается ведомый шкив. После установки и проверки обнаружился просчет, дело в том, что ведущий шкив рассчитан на обороты 1000-3500, а на этом вездеходе установлено сцепление с редуктором 1:2, поэтому вал крутится 500-1700 оборотов в минуту. Следовательно вариатор при подобной схеме работать не будет, таким образом автор встал перед выбором либо увеличивать вес грузиков, либо заменить двигатель.
Вариатор необходим, так как выполняет роль сцепления, для этого ремень был слегка натянут так, чтобы мотор при этом прокручивался. причем щеки ведущего диска не должны касаться ремня.
Возможно следует увеличить количество электро заклепок, чтобы валы не сорвала при сильных нагрузках, но посмотреть это можно будет только на практике.
Но испытывать вездеход автор не может, так как не работает вариатор.
Точнее он работает но не так, как должен причиной тому слишком малые обороты. Поэтому автор решил заменить двигатель на лифан мощностью в 9 л. с. Пока автор раздумывал над заменой двигателя, он приступил к работам по трансмиссии.
Были соединены валы:
Был установлен двигатель лифан и подключен промежуточный редуктор:
Так же были завершены токарные работы и автор приступил к сбору ступиц. Не смотря на то, что ось всего 12 мм, она вполне должна выдержать массу вездехода. Был установлен подшипник с внутренним диаметром 17 мм. Диск был взят от китайского скутера, а тормоза и гидравлика от мотоцикла Минск. автор решил обойтись без заднего тормоза:
После сборки и установки всех деталей автор приступил к испытаниям вездеход. машина легко тащит нагрузку до 300 килограмм по слабым но ровным грунтам. максимальная скорость вездехода получилась около 30 километров в час.
Но возникли некоторые проблемы после замены ремня вариатора: начало вести сцепление, реверс стало возможно включать только при заглушенном двигателе, к тому же возникли проблемы с тормозами. поэтому автор приступил к регулировке холостой работы двигателя, так как прогиб ремня на вариаторе визуально остался таким же.
Так же автор планирует заняться более детальной регулировкой вариатора форвард и установкой задних тормозов на вездеход. Фотографии готового вездехода:
Автор вездехода с ником «DV» из города Санкт-Петербург. Источник Доставка новых самоделок на почту
Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!
*Заполняя форму вы соглашаетесь на обработку персональных данных
Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.
Самодельные гусеницы для мотоблока своими руками
Чтобы увеличить проходную способность мотоблока и использовать его в качестве вездехода или снегохода, можно оснастить его гусеницами. Их можно приобрести уже готовые, но они дорого стоят, да и не всегда можно подобрать нужный вариант к своему мотоблоку. Существует несколько способов, как сделать гусеницу на мотоблок своими руками.
Воспользовавшись нашими рекомендациями, вы сможете легко превратить свой колесный мотоблок в гусеничный вездеход. При этом вам не понадобятся дорогие материалы и слишком много времени.
Из транспортерной ленты
Этот способ является самым простым, поскольку не требует большого количества специальных инструментов и вспомогательных материалов.
- Выбирая ленту для гусеницы, отдавайте предпочтение полосе, толщина которой будет не менее 7 мм – ведь на нее приходится достаточно большая нагрузка. Сцепку с движущимися деталями обеспечит втулково-роликовая цепь.
- Для придания ленте прочности и увеличения ее эксплуатационного срока рекомендуется по краям прошить ее леской частыми стежками с шагом около 10 мм.
- Также необходимо прошить ленту по торцам, чтоб соединить ее в кольцо нужного диаметра, или воспользоваться для большей надежности шарнирами, напоминающими рояльный навес.
- Следите за тем, чтобы дополнительная колесная пара, которую вы установите на раму мотоблока, была того же диаметра, что и основные колеса на мотоблоке.
Из деревянных брусков
Иногда, если нагрузка на гусянку предусматривается не очень большая, можно использовать в качестве траков березовые брусочки. Они не отличаются особой прочностью для больших нагрузок, зато легки, доступны, и гусеницу с такими траками можно починить в любом удобном месте.
Как сделать снегоход из мотоцикла своими руками?
Снегоход — необходимый транспорт, который используется в зимнее время года или на местностях, где на обычном транспорте не проехать. Он служит незаменимым помощником во многих профессиях. Например, спасатели, геодезисты, лесники и даже пограничники пользуются снегоходом во время работы. Конечно, тут применяются профессиональные, дорогие модели.
Если вы живёте или работаете в северной части планеты, где без особого транспорта не обойтись, а приобрести новый — очень дорого, приходится искать другие пути. Можно найти мастера, который поможет создать вездеход-снегоход из того, что есть. Если таких специалистов нет, то можно приобрести снегоход на «блошином рынке» за небольшие деньги. А может быть у вас самих сохранился где-то в сарае старый мотоцикл, мотор у которого ещё вполне работоспособен. Всё пригодится – и мотор, и другие оставшиеся детали.
Квадроцикл из оки своими руками
Силовым агрегатом для моего самодельного квадроцикла стал мотор от автомобиля «Ока» — 32-сильный, двухцилиндровый, четырёхтактный, жидкостного охлаждения. И если для автомобиля его мощности часто оказывалось маловато, то для квадроцикла должно было хватить с лихвой.
Рама машины — пространственная, сварная. Основные её элементы (две пары лонжеронов: верхняя и нижняя) выполнены из круглых труб типа ВГП-25 (водогазопроводных диаметром 25 мм с толщиной стенки 3,2 мм), вспомогательные (подкосы, поперечины и пр.) — из ВГТ-20. Лонжероны — гнутые: нижние в горизонтальной плоскости, верхние — в вертикальной. Изгибал трубы на трубогибе, «на холодную». Проушины (пары ушек) для крепления рычагов и амортизаторов подвески приваривал к раме сразу, а различные кронштейны — по мере монтажа узлов и агрегатов (по «месту»).
Трансмиссия вездехода — своеобразная. Хотя машина полноприводная, но раздаточной коробки в ней нет. Как известно, в «Оке» двигатель расположен поперёк, а на квадроцикле он установлен вдоль. Это позволило направить выходные валы из коробки перемены передач (КПП) не на правое и левое колесо (как в автомобиле), а на передний и задний мосты. Вот только сам силовой агрегат, сблокированный с «корзиной» сцепления и КПП, пришлось сдвинуть относительно продольной плоскости симметрии немного влево, чтобы уменьшить горизонтальный угол продольных шарнирных валов трансмиссии. Ну а их вертикальные углы оказались при этом незначительными.
Скомпонована трансмиссия из агрегатов различных отечественных автомобилей, в основном «вазовских» моделей. Но и готовые промышленные агрегаты тоже пришлось дорабатывать. Например, из КПП (от «Оки») для обеспечения оптимальной (уменьшенной) скорости и повышения крутящего момента удалил главную зубчатую пару и заменил её на цепную передачу. Шток переключения передач тоже сделал другой — удлинённый, с выпусками на обе стороны КПП. Шток может фиксироваться в трёх положениях: для включения 1-й и 2-й передач, 3-й и 4-й и задней. Рычаг выбора этих положений находится с правой стороны, а рычаг переключения скоростей — с левой.
Межколёсные редукторы — от задних мостов вазовской «классики», только их полуоси вместе с «чулками» удалены и заменены на валы со ШРУСами от переднеприводных моделей. ШРУСы в качестве шарниров использованы и в остальных промежуточных валах трасмиссии.
Пониженных передач и блокировки дифференциалов нет.
Рулевое управление — мотоциклетного типа (рычаг и вал) вверху и автомобильного типа (с рулевыми тягами) — внизу, только упрощённое, без рулевого механизма, с одной сошкой. Руль сначала использовал от мотоцикла «Минск», с диаметром трубы 22 мм, но он оказался немного тонковат. Позднее нашёл и поставил от мотоцикла «Урал». Рулевой вал — из трубы диаметром 20 мм и толщиной стенки 2,8 мм. На нижнем конце он имеет ограничитель хода. Внизу вал опирается на упорный подшипник, а в срединной части поворачивается в разъёмном капроновом кронштейне-втулке.
Сошка изготовлена из стального листа толщиной 8 мм по форме, напоминающей букву «Т». У края «стойки» выполнено отверстие диаметром 20 мм — в него вставлен и приварен рулевой вал, а в ушках — конические отверстия под шаровые наконечники рулевых тяг. Эти отверстия усилены подходящими приваренными шайбами. Ушки сошки немного загнуты вниз, чтобы они были почти параллельны тягам.
Колёса квадроцикла — 15-дюймовые, от автомобиля «Шевроле-Нива». Шины с соответствующим посадочным диаметром размерами 205/70 (ширина/ высота в процентах от ширины) с внедорожным рисунком протектора. Диаметр обкатки колеса — около 660 мм.

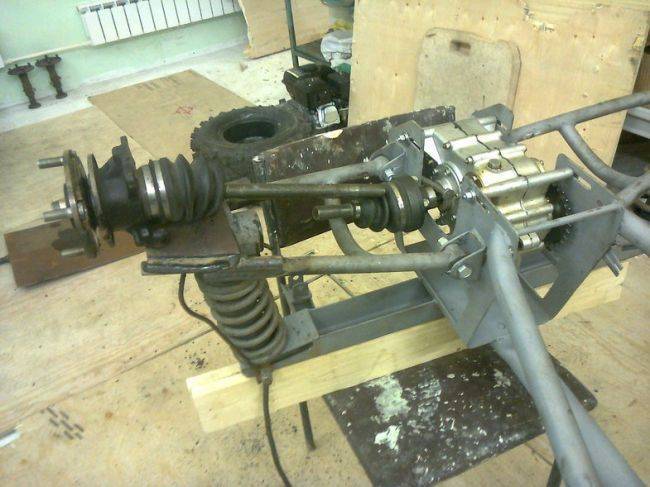

Подвески колёс — независимые, на двух треугольных поперечных рычагах каждое (верхнем и нижнем) с амортизаторами от автомобиля «Ока» (передними). Рычаги сварены из круглых труб типа ВГП-20. Упругие элементы (пружины) и амортизаторы — от автомобиля «Ока
» (задние). В колёсные концы передних рычагов вварены ступицы колёс и поворотные кулаки — от автомобиля ВАЗ-2109. И те и другие пришлось доработать. В ступицах установил шпильки под колёса от «Нивы», а в передних кулаках — самодельные поворотные рычаги.
Глушитель — самодельный, двухсекционный. Для защиты от температурного коробления обвеса прикрыл его дистанционной крышкой, а входной патрубок изолировал асбестом.
Вездеход из мотоблока – подготовка и изготовление
Непосредственно перед тем, как сделать мотовездеход, потребуется определиться с типом самодельного транспортного средства. Для этого нужно учесть условия эксплуатации вездехода, грузоподъемность, и, конечно же, не забывать об опыте работы.
Если у вас нет опыта в изготовлении гусеничного механизма, то стоит попробовать сделать болотоход с пневматическими колесами.
Выбираем двигатель для вездехода
Пневмоходы, как правило, работают на моторах с системой принудительного охлаждения. Это следует учесть, и выбирать для самодельного вездехода мотор, оборудованный воздушным или водяным охлаждением. Не нужно забывать, что выбранный двигатель обязательно должен иметь определенный запас мощности. В противном случае, пневмоход из мотоблока не получиться эксплуатировать в тяжелых условиях. Как правило, оптимальным вариантом станет применение мотора, мощностью около 15–20 л. с., а для легкого вездехода, или караката, подойдет мотор, мощностью до 15 «лошадок». Второй важный фактор – это тип мотора. Довольно сложно дать конкретные рекомендации по поводу того, какой двигатель лучше – дизель или бензиновый, так как каждый из них обладает своими достоинствами и недостатками. Тем не менее, вездеход на пневмоходу все же лучше оснащать дизельным двигателем – он менее требовательный к качеству горючего и не нуждается в особом уходе.
Колеса низкого давления своими руками
Для изготовления легкого вездехода – караката, потребуется сделать крупные мощные колеса, которые сделают каракат из мотоблока максимально проходимым. Изготовить такие колеса можно несколькими способами:
- первый метод заключается в использовании 2 дисков, изготовленных из листового металла. При создании колес их нужно закрепить на втулку, после чего установить камеру. В конце камера фиксируется кусками транспортерной ленты;
- второй метод более сложный в исполнении. Он подразумевает монтаж и фиксацию одного диска на втулке с последним креплением к нему перемычки. После этого по бокам к колесу потребуется приварить стальные кольца;
- третий метод чем-то напоминает предыдущий. Разница только в том, что в качестве центрального диска используется спица из листового металла или трубы;
- четвертый способ подразумевает крепление к телу втулки двух дисков, взятых от колес мопеда.
Каждое такое колесо способно выдержать достаточно большие нагрузки, независимо от погодных условий конкретного региона.
Поэтапная сборка вездехода
На изготовлении колес и выборе двигателя подготовка к изготовлению вездехода не заканчивается
Крайне важно заранее изучить чертежи, которые подскажут, как и в каком порядке монтировать элементы агрегата.Чтобы сделать мини-вездеход своими руками, потребуется действовать в таком порядке:
- В первую очередь нужно выбрать основу каркаса для вездехода. Для этого подойдет рама от старых советских мотоциклов УРАЛ и ИЖ. При чем, мини-вездеходы на колесах с рамой от ИЖа являются самыми маневренными. Если для задуманного вами вездехода не подходит ни один из перечисленных вариантов, то каркас можно сварить самостоятельно, используя для этого швеллеры, трубы и уголки с разным диаметром;
- На втором этапе потребуется сделать подвеску и задний мост вездехода. Мотоблок на камерах должен обладать независимой подвеской – она более сложная в изготовлении, однако агрегат с таким механизмом получиться более маневренным и удобным при езде. Чтобы сделать независимую подвеску, соедините лонжероны между собой подкосом, рулевой втулкой и отдельной стойкой;
- Следующий шаг подразумевает монтаж на вездеход изготовленных ранее колес. Это делается посредством стальных ступиц. На каждой из них должны быть установлены прочные ленты, которые будут оплетать колеса в поперек;
- На последнем этапе потребуется установить мотор и другие, необходимые для работы вездехода системы, и надежно закрепить их на раме. Как колесный, так и гусеничный вездеход, должен быть оборудован сцеплением, тормозной и выхлопной системой;
- В конце сборки обязательно проверьте самодельный вездеход. Если вы не обнаружили никаких дефектов, то можете приступать к ежедневной эксплуатации агрегата.
Сделанный мотоблок на пневмоколесах станет незаменимым помощником в тех случаях, когда его владельцу нужно быстро преодолеть болотистые участки и русла рек. Отличная плавучесть колес делает вездеход подходящим средством передвижения по различным водным преградам. При этом на суше вездеход на базе мотоблока сможет развивать скорость до 70 км/ч.

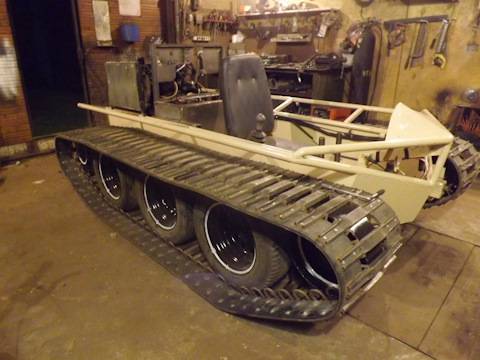

Самодельный гусеничный вездеход АРМАТура
Уважаемые посетители сайта «Самоделкин друг» сегодня мы с вами рассмотрим сборку самодельного гусеничного вездехода. Пошаговые фото сборки и видео испытаний прилагаются.. Первоначально автор решил сделать некий гусеничный мотовездеход с мотоциклетным двигателем «Урал» Собрал гусеничную платформу и установив на нее раму с ДВС тяжелого мотоцикла пришло решение все переделать) а именно поставить более мощный автомобильный Отечественный двигатель ВАЗ 2108 (двигатель расположен в карме) КПП тоже восьмерочка . Рама вездехода сварена из квадратной трубы 80 х 80 х 2 мм, в качестве опорных катков колеса с ступицами ВАЗ, натяжной ролик и ведущая звезда так же изготовлены из дисков авто. Ведущая звезда с металлическими зубьями изготовленными из 110 разрезанной пополам трубы, предварительно диск обваривается листом металла 2 мм.
Гусеницы самодельные собраны на основе транспортерной ленты 10 мм (4 слоя корда) траки длинной 400 мм из металлического профиля 40 х 20 х 2 обжатые в самодельном прессе сделанном из швеллера и 12 тонного домкрата. Поворот осуществляется за счет торможения одной из гусениц, а именно тормозим правой гуслей поворачиваем соответственно на право и аналогично с левым поворотом, выжимая оба рычага приводят к полной остановке машины.
И так, давайте более внимательно рассмотрим конструкцию представленного вездехода.
Материалы
- ДВС и КПП ВАЗ
- проф труба 80х80х2 мм, 40х20х2 мм 110 мм
- колеса и колесные диски с ступицами ВАЗ
- транспортерная лента толщиной 10 мм и 4 слоя корда
Инструменты
- сварочный инвертор
- УШМ
- набор гаечных ключей
- дрель
- пробойник
- самодельный пресс
- слесарный и измерительный инструмент
- умелые руки и светлая голова)
Пошаговые фото сборки гусеничного вездехода АРМАТура своими руками.
Первоначально автор создал гусеничную платформу и установил на нее ДВС и КПП от тяжелого Советского мотоцикла Урал, но в дальнейшем пересмотрел конструкцию и решено было поставить автомобильный двигатель большей мощностью.

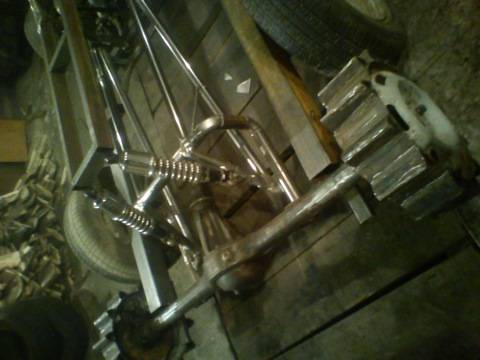

Ведущие звезды сделаны из автомобильных дисков ВАЗ
Мост ВАЗ
Экспериментальная модель с ДВС «Урал»
Предварительно диск обваривается металлической пластиной.
Пошаговое фото изготовления гусеницы вездехода.
Самодельный глушитель.
Первый выезд.
Династартер
Однако не только двигатель может заставить мотолюбителя наглядно увидеть все составные части своего мотоцикла. Самая распространенная проблема заключается в неполадках династартера. Его, инженеры тульского завода, установили в Муравья, вместо обычного генератора переменного тока.
Чем же он так важен? Если вы заметили, горящую на панели приборов, красную лампочку во время работы мопеда, значит, у вас кончается зарядка. Происходит это потому, что генератор не вырабатывает переменный ток. Для начала в такой ситуации необходимо проверить целостность проводов, подсоединенных к династартеру и реле-регулятору. Если все в порядке, значит, проблема заключается непосредственно в династартере. У него могут быть три основных причины неполадок:
- затруднение работы ротора (попадание в коллектор грязи или скопление пыли);
- зависание, либо износ щеток;
- нарушение целостности электрооборудования.
Поскольку в большинстве случаев работа династартера затруднена из-за загрязнения коллектора, стоит провести несложную разборку по инструкции, описанной в книге по эксплуатации мопеда. Главные правила при работе – это аккуратность и чистота. После разборки обязательно хорошо промойте все детали в бензине и смажьте трущиеся детали и ни в коем случае не бросайте запчасти.
Квадроциклы, сконструированные на базе «Оки»
На протяжении 20 лет (с 1988 по 2008) на просторах нашей бескрайней родины одним из самых распространенных автомобилей была отечественная «Ока» (ВАЗ-1111, СеАЗ-11116). На сегодняшний день «Ока» является одним из наиболее популярных вариантов автотранспорта, на базе которого создают самодельные квадроциклы. При изготовлении квадроциклов обычно используют двигатель, коробку передач, колеса и иные вспомогательные детали данного автомобиля. Непосредственно монтаж и конструирование квадроцикла на базе автомобиля «Ока» производится в соответствии с чертежами, созданными опытными конструкторами. Определяющим моментом при создании квадроцикла является формулирование цели его использования. Исходя из этого, будущий владелец квадроцикла останавливает свой выбор на одном из двух существующих вариантов двигателя «Ока» (35 л. с. и 53 л. с.).
Трехколесник на базе «Муравья»
Этот легкий вездеход собирался для целей помощи для работ по участку в деревне. То есть он должен перевозить песок, дрова. землю по трассам со средними дорожными условиями. До этого проекта автор собирал тележку на мотоблоке, но она не отличается не особенными качествами проходимости, не тягой для перевозке тяжелых грузов.
Использованные агрегаты и материалы при создании этого вездехода:1) Китайский двигатель2) Вариатор под него3) Рама от мотоцикла муравей4) редуктор от мотоцикла муравей5) ступицы от муравья6) амортизаторы тоже от муравья7) полуоси от оки8) ступицы от оки9) диск от китайского скутера10) гидравлика от мотоцикла минск11) тормоза от мотоцикла минск
Рассмотрим более детально произведенные работы для создания этого вездехода.
Вот фотография тележки с мотоблоком, как видно из фотографии колеса совсем небольшие и сильно буксуют, особенно при нагрузке тележки. К тому же подобный агрегат весьма плохо поворачивает, именно поэтому автор и задумался над созданием чего-то более мощного.
Для начала автор занялся полным восстановлением ступиц и полуосей, так как они находились не в лучшем состоянии.
После того как работы над ступицами и полуосями были завершены, автор начал устанавливать их на раму от мотоцикла муравей. Было переделано шлицевое, которое шло на редуктор будущего вездехода. Так же производились работы по карданному валу, который был разрезан для заварки через втулку при помощи электро заклепок
Малый шкив, который с грузами и большой гайкой был закреплен на валу двигателя, и он является ведущим. Большой шкив с пружиной и косыми упорами является ведомым, он был установлен следующим образом: ремень тянет щеки шкива, а косынка щеки наезжает на ответную косынку. Затем сдергивается стопор, сторона косынки перекидывается и устанавливается ведомый шкив.
После установки и проверки обнаружился просчет, дело в том, что ведущий шкив рассчитан на обороты 1000-3500, а на этом вездеходе установлено сцепление с редуктором 1:2, поэтому вал крутится 500-1700 оборотов в минуту. Следовательно вариатор при подобной схеме работать не будет, таким образом автор встал перед выбором либо увеличивать вес грузиков, либо заменить двигатель.
Вариатор необходим, так как выполняет роль сцепления, для этого ремень был слегка натянут так, чтобы мотор при этом прокручивался. причем щеки ведущего диска не должны касаться ремня.
Возможно следует увеличить количество электро заклепок, чтобы валы не сорвала при сильных нагрузках, но посмотреть это можно будет только на практике.
Но испытывать вездеход автор не может, так как не работает вариатор.
Точнее он работает но не так, как должен причиной тому слишком малые обороты.Поэтому автор решил заменить двигатель на лифан мощностью в 9 л. с.Пока автор раздумывал над заменой двигателя, он приступил к работам по трансмиссии.
Были соединены валы:
Был установлен двигатель лифан и подключен промежуточный редуктор:
Так же были завершены токарные работы и автор приступил к сбору ступиц. Не смотря на то, что ось всего 12 мм, она вполне должна выдержать массу вездехода. Был установлен подшипник с внутренним диаметром 17 мм. Диск был взят от китайского скутера, а тормоза и гидравлика от мотоцикла Минск. автор решил обойтись без заднего тормоза:
После сборки и установки всех деталей автор приступил к испытаниям вездеход. машина легко тащит нагрузку до 300 килограмм по слабым но ровным грунтам. максимальная скорость вездехода получилась около 30 километров в час.
Но возникли некоторые проблемы после замены ремня вариатора: начало вести сцепление, реверс стало возможно включать только при заглушенном двигателе, к тому же возникли проблемы с тормозами. поэтому автор приступил к регулировке холостой работы двигателя, так как прогиб ремня на вариаторе визуально остался таким же.
Так же автор планирует заняться более детальной регулировкой вариатора форвард и установкой задних тормозов на вездеход.Фотографии готового вездехода:
Источник
Этапы разработки караката
Условно можно выделить следующие этапы, как собрать плавающий каракат:
- Создание рамы
- Изготовление подвески
- Создание и монтаж колес
- Установка двигателя и систем
Рама для караката
В первую очередь необходимо выбрать подходящую раму под установку на ней всего необходимого оборудования и агрегатов. Желательно, если это будет мотоблок, относящийся к среднему или даже тяжелому классу техники.
Фактически, даже самый «продвинутый» каракат, является не чем иным, как самодельным вездеходом, который принято устанавливать на раму с четырьмя (4×4) или даже тремя колесами (трехколесные). Выбор количества колес зависит исключительно от конструктивных особенностей предполагаемого транспортного средства, предварительно проработанной схемы.
Подвеска
Подвеска мотоблочного караката потребует особенного внимания и точности со стороны разработчика. На этом этапе помимо самой подвески мастеру будет необходимо изготовить и задний мост, что прорабатывается исключительно своими руками.
Пример чертежа заднего моста
Подвеска предусматривает специальную конструкцию, изготовленную из двух отдельных частей, соединенных вместе посредством шарниров. Лонжероны в этом случае должны сопрягаться между собой, для чего используется рулевая втулка. В конечном счете, можно формировать независимые переднюю и заднюю подвески.
Маневренность и проходимость должны стать первоочередными факторами, на которые стоит обратить внимание при изготовлении самодельной конструкции караката из мотоблока
Колеса для караката своими руками
Колеса для караката, фактически, представляют собой самое дорогостоящее изделие, на которое предстоит затратить и много времени. Можно как приобрести готовые диски, так и попробовать сделать их собственными руками. Стоит отметить, что практически все транспортные средства (каракаты), изготовленные как самоделки, оснащаются не непосредственно колесами, а покрышками и камерами низкого давления. Специально для этих целей лучше всего выбирать изделия, устанавливаемые на таких грузовых автомобилях, как Урал, КамАЗ и другие.
Как вариант, можно использовать колеса от прицепов указанных машин — если получится, можно приобрести покрышки и камеру от модели К-700
Самое главное, на что стоит обратить внимание, колеса должны быть достаточно большими, что позволит в дальнейшем легко передвигаться вне пределов дорог, легко покрывая значительные расстояния без риска перевернуться
Двигатель и системы
Монтаж двигателя и других систем выполняется на последних этапах работы. Данные операции осуществляются, когда на раму транспортного средства устанавливается подвеска с подготовленными колесами.
Помимо двигателя монтируются системы сцепления, тормозные элементы, а также системы, отвечающие за вывод из механизмов продуктов сгоревшего топлива.
Стоит отметить, что в зависимости от используемого в качестве исходного агрегата мотоблока, можно рассчитать и мощность транспортного средства.
Для сборки потребуется использовать стандартный комплект инструментов и технологического оборудования и подручные материалы
Важно обеспечить максимально возможную безопасность водителя транспортного средства и исключить вероятность возникновения аварийных ситуаций. Сконструированный своими руками каракат из мотоблока позволит без проблем передвигаться в условиях суровых погодных условий и прослужит длительный период времени без необходимости регулярного ремонта и дорогостоящего обслуживания
Максимальные технические характеристики самодельного вездехода
Для выполнения специальных задач мини-вездеходы должны обладать достаточными техническими возможностями. К ним относят:
- Мощность двигателя — до 200 л.с. Такой показатель имеет марка Ник. На большинстве самодельных вариантов используют двигатель Lifan мощностью 18-20 л.с. Для моделей на основе мотоциклов показатель составляет 7-8 л.с.
- Объем двигателя на Tinger Scout — до 1100 куб. см. На вездеходе Патруль Трак — 708 куб. см, а бак вмещает 38 л топлива. На большинстве моделей — до 250 куб. см.
- Грузоподъемность выше у гусеничных машин. Так, Дозор может поднять 600 кг груза, вес 6 человек вместе с водителем и брать на буксир до 2 т. Для колесных вариантов высоким показателем является 300 кг.
- Максимальную скорость до 60 км/час, которая доступна вездеходу Патруль Трак. По сугробам он может передвигаться со скоростью 30 км/час. Хотя для гусеничных вариантов средний показатель скорости — 20 км/час.
Автовладельцы выбирают модели по большому спектру характеристик, таких как количество передач, ход подвески, клиренс и т.д. В зависимости от задач, которые будет выполнять транспортное средство, покупатель выбирает его технические показатели.
Модель Охотец
6-колесный гусеничный вездеход-амфибия Охотец имеет красивый внешний вид и высокие технические возможности. Агрегат способен поднимать вес до 300 кг. На нем устанавливают китайский двигатель Lifan мощностью до 18,5 л.с.
Все узлы и детали полностью аналогичны вазовским запчастям. Они легко заменимы, т.к. есть в продаже.
Поэтому он удобен в ремонте и надежен в эксплуатации.
Стоимость составляет 220-339 тыс. руб. в зависимости от модификации и комплектации. Это легкий вездеход, он умещается в легковом прицепе или кузове Газели.
Пелец мини
Компактный гусеничный вездеход, это помогает ему передвигаться по густому лесу. В полную комплектацию входят следующие дополнения:
- каркас безопасности;
- тент;
- фаркоп и др.
Пелец мини легко преодолевает леса, высокие кручи, обрывистые берега, ямы и овраги. Может долго находиться в воде за счет герметичной конструкции кузова.
Каракат имеет бензиновый двигатель, центробежное сцепление и гидравлические дисковые тормоза, просторный салон для водителя, пассажиров и багажа.
| Название | Показатель |
| Двигатель | 15 л.с. |
| Масса | 535 кг |
| Максимальная скорость на суше | до 30 км/час |
| Максимальная скорость на воде | до 3 км/час |
| Цена | от 287 тыс. руб. |
