Многоцелевой трактор МТЗ 550 технические характеристики

Устройство трактора

Кабина МТЗ–50 металлическая, защищена от коррозии порошковой эмалью. Система управления в кабине проста. Есть рычаги, педали, руль, приборы, показывающие скорость передвижения, состояние систем гидравлики и топлива. Основой агрегата является сварная половинчатая рама. У муфты сцепления – механические соединения. У заднего моста – мощная основа. Коробка передач. Руль имеет гидравлический усилитель. Радиатор – функционирующий на воде и масле. В гидравлике находится до 21 литра масла. Тормозится через коробку передач и дисковые тормоза. Трансмиссия – механическая. У коробки передач 9 скоростей вперёд, и 2 – назад.

Есть редуктор, который позволяет не терять мощность при переключениях. Благодаря этому машина достаточно проходима в распутицу. За что её достойно оценили в сельской местности. Машина имеет жёсткую подвеску. Мост — балансирующий. Колёса легко разобрать и отсоединить при ремонте. Передние колёса – ведущие, они много меньше, чем задние. Движитель имеет электрический генератор, 2 стартёра, свечи. При переключении реле стартёр начинает двигаться, что в свою очередь приводит в движение трактор. Когда обороты движителя достигают нужных значений, реле опять переключают. Стартёр перестаёт работать. Работает только силовая установка – в заданном режиме.

Модификации

На основе этого трактора было выпущено несколько модификаций. Среди них МТЗ-52 беларусь. Он стал прямым продолжателем МТЗ –50. Технические характеристики МТЗ-52 такие же, как у его прототипа. Единственное отличие в том, что МТЗ-50 одноприводный, а МТЗ–52 – полноприводный. Эту машину выпустили в большом количестве в 60-е – 80-е годы прошлого века, количеством за 1 миллион штук. С середины 90-х агрегат стали наименовать по-другому – Беларус–500. Среди специалистов его по-прежнему называют МТЗ–52. Сейчас его выпускают только небольшими партиями, экспортируемые в другие страны из Белоруссии. Только работающих тракторов б/у этой модели в России много. К тому же есть и другие модификации – МТЗ-80, МТЗ-82, запчасти к которым есть, и они ещё вовсю трудятся.

Мотор

Используемый на тихоходной установке тракторный мотор, выпускается на том же заводе, что и сам трактор. Дизель выпускается в двух модификациях. С маркировкой Д-50 укомплектовывается электрической пусковой установкой. Д-50Л, с бензиновой установкой пуска.

Тракторный двигатель Д-50:

Характеристики мотора:

  • Мощь (ном. — макс.), л.с.: 55-60;
  • Вращение вала, мин-1: 1700;
  • Крутящий импульс, кгс: 36;
  • Литраж мотора, л.: 4,75;
  • Масса мотора в чистом виде, кг: 410 (Д-50) – 470(Д-50Л);
  • Рабочий напор масла кгс/см2: 2,0-3,5.

Мотор с комбинированным, 2-х ступенчатым очистителем воздуха. Охлаждение установки жидкостное, передвигается поток принуждением. Жидкость охлаждается при помощи радиатора, который установлен спереди мотора. Постоянная работа вентилятора выполняется коленчатым валом, посредством ремня. Смазка силовой установки смешанная. К нагруженным точкам смазка подаётся помпой. Другие механизмы смазываются разбрызгиванием.

Пусковой двигатель ПД-10 на трактор МТЗ Д-50Л:

Механизм подачи и формирования топливной смеси предусматривает наличие ёмкости для горючего, фильтрующие элементы грубой и тонкой очистки. Так же не обойтись без помпы подкачки топлива, камер и распылителей. Мотор укомплектован счётчиком рабочих часов, вентилем слива жидкости охлаждения, помпой, генератором, датчиком температуры.

Устройство

Конструкция колесного трактора  МТЗ-82 является комбинированной, поскольку спереди несущей частью у него выступает полурама, а сзади роль несущей части выполняет корпуса трансмиссии.

Внешне трактор имеет аккуратную конструкцию. Все элементы передней части прикрыты откидным капотом, за которым размещается кабина. Поскольку кабина установлена над узлами трансмиссии, то для доступа к ней имеется подножка. Сзади установлены элементы навески, трубопроводы гидросистемы для подключения прицепных и навесных гидравлических механизмов, а также концевик вала отбора мощности.

Схема трактора МТЗ-82

Силовая установка

На МТЗ-82 установлен дизельный двигатель на 4 цилиндра, которые расположены в ряд. Система питания имеет непосредственный впрыск топлива в каждый цилиндр. Охлаждение – принудительное, жидкостное. Система газораспределения имеет нижнее расположение распредвала, но клапаны установлены в головке блока цилиндров. Система смазки – комбинированная, часть узлов двигателя смазывается под давлением, часть – разбрызгиванием. Привод всех систем и механизмов силовой установки осуществляется шестернями от коленчатого вала.

Трансмиссия и гидросистема

Посредством механизма сцепления, которое у МТЗ-82 однодисковое, сухого типа с механическим приводом, силовая установка соединена с трансмиссией. Трансмиссия разделена на три части – коробку передач, задний и передний  мост.

Сама коробка передач является механической, с 9 передачами для хода вперед и 2 передачами заднего хода. Но наличие понижающего редуктора обеспечивает вдвое большее количество передач.

Задний мост включает в себя коническую шестеренчатую главную передачу, и пары конечных передач с цилиндрическими шестернями. Также в конструкцию включен конический дифференциал с 4 сателлитами. Блокировка дифференциала производится как принудительно, так и автоматически. Для автоматической блокировки применяется управление от рулевого механизма.

МТЗ-82 оснащался гидросистемой раздельно-агрегатного типа, с применением дополнительных регуляторов и гидроувеличителя. Привод насоса данной системы использовался от приводного вала ВОМ. Она давала возможность управлять как навесным оборудованием трактора, так и гидросистемами навесных или прицепных механизмов за счет использования прицепных трубопроводов.

Электрооборудование, ходовая часть, кабина

На тракторе МТЗ-82 применялась 12-вольтовая система электрооборудования с постоянным напряжением. Независимо от применяемого механизма запуска (стартер, пусковой двигатель) трактор оснащается АКБ, установленный в специальной закрываемой нише позади кабины, только батареи используются разной емкости. После запуска напряжение в сети трактора поддерживалось генератором с ременным приводом от шкива коленвала.

На данную технику устанавливался рулевой механизм типа «червяк-косозубая рейка». Сам механизм рулевого управления вынесен и размещался под капотом впереди двигателя. Дополнительно он оснащался гидравлическим усилителем, в который был включен механизм автоматической блокировки дифференциала в зависимости от положения колес.

Основными ведущими колесами у трактора являлись задние посредством передачи усилия от двигателя через трансмиссию. У версии МТЗ-82 устанавливался ведущий передний мост с приводом от трансмиссии через раздатку. Передача крутящего момента от раздаточной коробки к переднему мосту осуществлялась при помощи карданных валов. Раздатка имела несколько режимов работы, что позволяло синхронизировать вращение колес переднего моста с задним, либо же отключить передний мост.

На МТЗ-82 устанавливалось два типа кабины, обе цельнометаллические герметичные, с вентиляционно-отопительной системой.

Первые кабины были малого размера, рассчитаны только на водителя, позже стали устанавливать более габаритные кабины с большей площадью остекления, в народе эти кабины получили прозвище «Аквариум».

Применение и особенности

Небольшой вес и компактность позволяют использовать МТЗ-622 для обработки земельных участков малой площади, где применение более мощных механизмов затруднено или не представляется возможным.

Малогабаритная и маневренная машина незаменима при работе в ограниченных пространствах теплиц и производственных помещений, садах, виноградниках, отлично убирает мусор с городских улиц, не нанося вреда тротуарному покрытию, хорошо справляется с очисткой дорог от снега и транспортировкой грузов, а также применяется при обустройстве и содержании парковых зон и газонных покрытий.

Возможность агрегирования машины с большим числом навесных и прицепных устройств отечественного и зарубежного производства позволяет эффективно использовать трактор круглый год и сокращает до минимума период его окупаемости.

Особенности модели:

  • улучшенный дизайн;
  • система освещения с четырьмя галогеновыми фарами;
  • увеличивающая мощность двигателя турбина.

Особенности модификаций

Спустя год после запуска производства МТЗ инициирует программу доработки базовой комплектации трактора, с целью улучшить показатели ттх машины. Так появился трактор МТЗ-5К, который был снабжен раздельно-агрегатной навесной гидросистемой.

После 1958 года линейку серии МТЗ-5 пополнили модели МТЗ-5Л и МТЗ-5М, конечные буквы в названиях которых указывали на тип пуска двигателя: с помощью пускового двигателя или электро стартера соответственно.

В след за ними конструктора создали модификацию с литерой «С», оборудованную одноместной кабиной закрытого типа. Трактора МТЗ-5МС и МТЗ-5ЛС в основном применялись при работе на сложных грунтах и нередко оснащались полугусеничным ходом.

Что же касается «Южмаша», то первое время выпускал классический вариант МТЗ-5. Однако, вскоре было налажено собственное производство тракторов, которые в дальнейшем сохранили широко известное название «Беларусь», но известны всему миру уже как трактора ЮМЗ.

Силовая установка

Классическая модель «Беларусь-5» поставлялась на рынок с двигателем «Д-40» мощностью 40 л.с. Этот четырехтактный дизель, оснащенный четырьмя цилиндрами, в дальнейшем обзавелся модификациями Д-40Л и Д-40М, которые устанавливались на трактора с соответствующими литерами в маркировке модели. Буквы Л и М обозначали тип запуска мотора: электрический стартер или пусковой двигатель, соответственно. Трактор МТЗ-5ЛС компоновался движком Д-48Л с пусковым бензиновым двигателем и вихрекамерным смесеобразованием. Двигатель Д-48М на модификации трактора МТЗ-5МС запускался посредством стартера. Обе модели Д-48 имеют увеличенное число оборотов коленчатого вала (по сравнению с Д-40) и обладают мощностью 48 л.с.

Конструктивные изменения двигателей трактора Беларус-5 по сравнению с его предшественником МТЗ-2:

  1. Уменьшение массы двигателя и повышение его эксплуатационных характеристик.
  2. Более совершенная электроника (в частности освещение, сигнализация и пр.).
  3. Генератор постоянного тока.
  4. Электрооборудование силой тока 12 В.
  5. Аккумуляторы на 135 Ам-ч.

Конструкция

Когда-то МТЗ-5 считался лучшим трактором современности за счет целого ряда оригинальных и передовых решений, которые были отражены в его модели. В частности техника получила более совершенную муфту сцепления, новую гидросистему и вал отбора мощности с независимым приводом.

С помощью поверхностной закалки деталей при нагреве токами высокой частоты инженеры ощутимо повысили эксплуатационные характеристики ходовой и элементов трансмиссии трактора. Ходовая система стала более устойчива к нагрузкам благодаря модернизации конструкции передней оси и увеличению диаметра малых колес с одновременным снижением давления в их шинах.

Была дополнена система освещения трактора, в результате чего он получил четыре фары. Общий же вес конструкции уменьшился на 1/4 тонны.

В результате получился гораздо более универсальный по сравнению с МТЗ-2 трактор, который отлично агрегировался со множеством разнообразных сельхозмашин и оборудованием, требующим привод органов от вала отбора мощности.

Из рабочего оборудования «МТЗ-5» комплектовался гидрофицированным крюком, полунезависимым приводом, гидравлической навесной системой, ВОМ и приводным шкивом.

Отдельно стоит отметить возможность не только менять ширину колеи и перемещать ступицы ведущих колес по полуосям, но и устанавливать полугусеницы, что значительно повышало характеристики проходимости по различным (в том числе сложным) грунтам.

Особенности устройства

Каркас моделей Беларус 3522 – рамного типа, при этом управление пропашным средством обеспечивается передними колесами, которые могут сдваиваться при помощи стяжек. Система трансмиссии относится к категории «сухих» и включает в себя 2-дисковую муфту сцепления, гидроусилитель и гидростатический привод. Переключение скоростных диапазонов осуществляется при помощи тросов, а вот за переключение передач ответственна система электрогидравлического управления. Задний мост Беларуса-3522 может быть выполнен в двух вариантах полуосей: стандартном и укороченном. Торможение агрегата обеспечивается за счет тормозов на многодисковой основе, которые функционируют на базе масла. Гидравлическая система относится к разряду универсальных систем, а благодаря наличию специального джойстика, управлять ею максимально просто. Регулировка глубины, необходимой для полноценной обработки грунта, обеспечивается за счет аксиально-плунжерных насосов производства Bosch-Rexroth.

Кабина МТЗ 3522 является одноместной, защищена остовом с повышенным уровнем жесткости, изолирована от шума и вибраций, сохраняет константную температуру внутри, независимо от климатических условий снаружи. К дополнительному оснащению кабины относятся:

  •  подрессоренное сиденье, которое регулируется под особенности телосложения оператора;
  •  наличие систем кондиционирования, отопления и вентиляции;
  •  комплект зеркал заднего вида;
  •  мощные осветительные плафоны;
  •  наличие антибликового козырька и электрического стеклоочистителя.

С целью предупреждения несанкционированного доступа на дверцах кабины предусмотрены комплексные системы замков.

Кабина

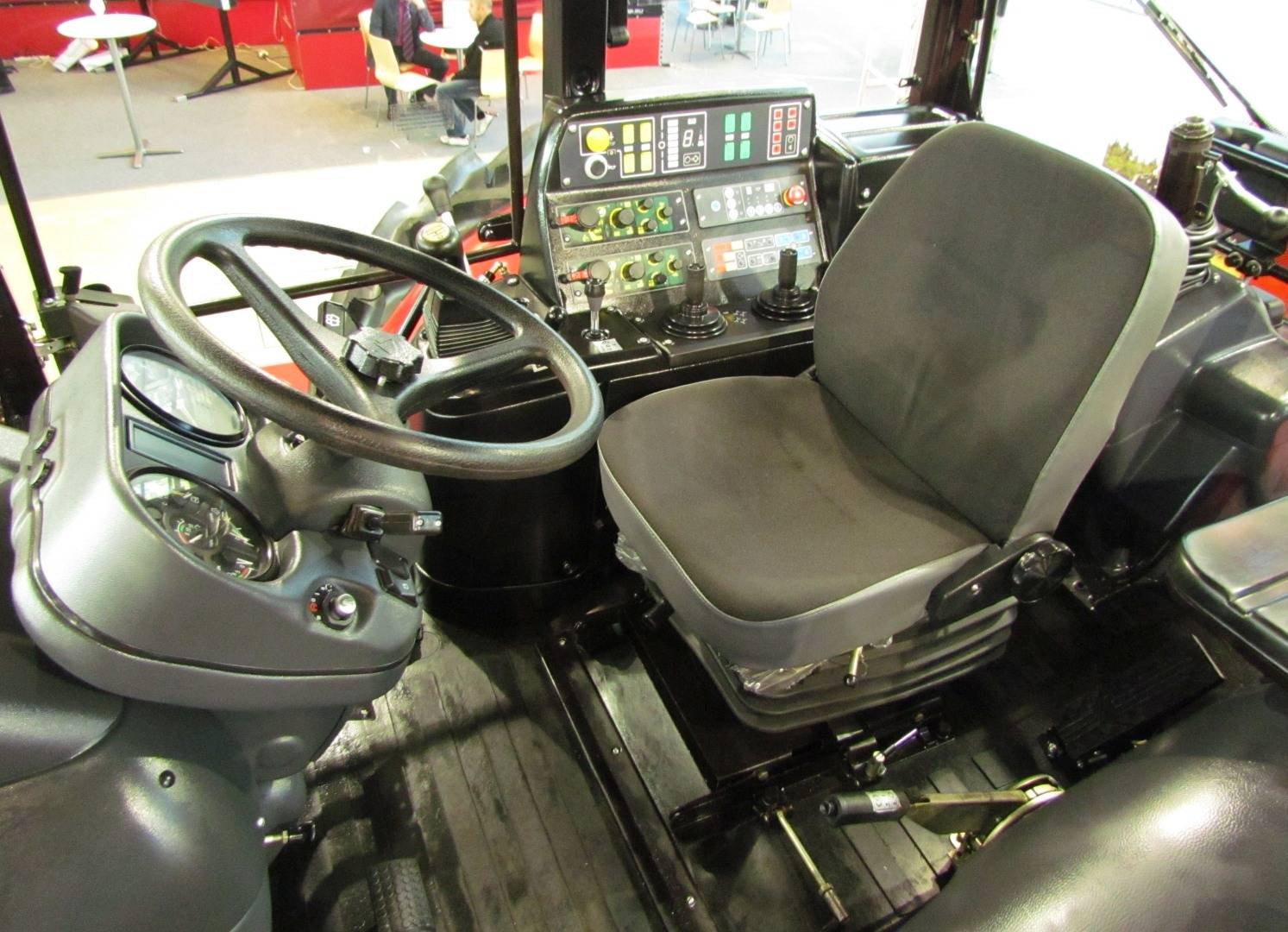

Кабина «Беларуса-3522» заслуживает самых высоких похвал. Несмотря на то, что ничего умопомрачительного или сверхкомфортного в ней нет, рабочее место механизатора очень умно обустроено и соответствует всем современным требованиям. Ничего лишнего. Но сиденье мягкое, удобное, на подрессоренной основе, с изменяемой конфигурацией. Система отопления кабины очень эффективно работает; то же самое можно сказать и о кондиционере.

Пост управления скомпонован таким образом, что есть возможность удобной работы в режиме реверса. Рабочее место одно, но в кабине есть и дополнительное сиденье.

Площадь остекления кабины, в буквальном смысле, максимальная. Визуально кажется, что кабина состоит лишь из каркаса безопасности и стёкол. Соответственно, – обзор отличный. Качество уплотнителей и, соответственно, термошумовиброизоляции – на самом современном уровне.

Коробка передач

На трактор МТЗ-80 устанавливается только механическая коробка передач с 18 передними скоростями и 8 задними, а также понижающий редуктор, который дает возможность плавно трогаться с использованием навесного оборудования.

Начиная с 1985 года некоторые модели комплектуются гидроуправляемой КПП с переключением под нагрузкой. Это позволяет переключать скорости без выключения муфты сцепления.

Современные модели оснащаются блокировкой дифференциала, для включения которого достаточно переключить режим под приборной панелью. А в более ранних версиях блокирование осуществлялось с помощью педали.

Конструкционное решение

У «Беларуса» рамное устройство. Машина полноприводная, что обеспечивает лучшее сцепление колёс с почвой. На спецтехнике можно без опасений перемещаться по территориям со сложным рельефом.

Это стало возможным благодаря оснащению трактора удлинённой рамой. За тормозной узел, дополненный механизмом для повышения продуктивности навесного оборудования, отвечают бортовые передачи.

Особенности кабины

Организация рабочего места механизатора в универсале МТЗ-4522 составляет конкуренцию зарубежным моделям сходной мощности. Думаю, что конструкторы и сделали оснастку кабины «с оглядкой» на аналоги.

Комфортность — важная характеристика. Эргономичность кабины сводит к минимуму утомляемость оператора во время продолжительной работы. Управлять машиной легко. Движения плавные, а вибрации практически нет.

В жаркую погоду за охлаждение кабины отвечает кондиционер. Нельзя забыть о приборной панели. Конструкторы продумали все детали. Системные данные о состоянии узлов постоянно доступны, понятны и читабельны. Высокий уровень безопасности работы достигли за счёт кругового обзора на 360 ° — панорамного обозрения.

Штатная и дополнительная комплектация

Стандартный вариант, сходящий с конвейера производителя, комплектуют следующим:

  • вал отбора мощности;
  • навесная система механического управления;
  • фронтальное навесное устройство;
  • набор инструментов для сборки;
  • руководство по эксплуатации;
  • отопление и кондиционер.

Опционально по заказу покупателя машину доукомплектовывают. В сельском хозяйстве для полного цикла обработки почвы покупают плуги, фрезы, бороны. Дополнительные устройства:

  • бульдозерный отвал;
  • роторный снегоочиститель;
  • дорожные щётки.

Базовая модель «Беларус МТЗ-550»

Многоцелевые производительные трактора лёгкого класса. Несмотря на довольно компактные размеры, обладают большим потенциалом. Двигатели – 57-сильный «Д-244» (МТЗ-510, 510.1, 511, 511.1, 512), 62-сильный «Д-242» –остальные модели. Всего в семейство лёгких универсальных тракторов из Минска входят 16 модификаций:

  • «Беларус МТЗ-510» оснащаются дизельными двигателями «Д-244» мощностью 57 л.с. (41,9 кВт). Коробка переключения передач – механическая, с понижающим редуктором, удваивающим число передач. Число передач – 9 вперёд и 2 – назад. Задний вал отбора мощности на 540 об/мин. Колёсная формула: 4х2. Производится без кабины, с солнцезащитным козырьком. Цена этой модели – 840 000 рублей.
  • «Беларус МТЗ-510.1» – с несколько другим исполнением капота и рабочего места механизатора. Сто́ит такой трактор 820 000 рублей.
  • «Беларус МТЗ-511» – с двухскоростным валом отбора мощности: на 540 и 1000 оборотов в минуту. Стоимость этой модели трактора составляет 850 000 рублей.
  • «Беларус МТЗ-511.1» ВОМ только на 540 оборотов в минуту. Кабина, как и у предыдущих моделей базового семейства «550», полностью отсутствует. Стоимость трактора данной модели – 830 000 рублей.
  • «Беларус МТЗ-512» – полноприводной, с колёсной формулой 4х4. Полная масса трактора – 6500 кг, против 5800 кг у предыдущих моделей семейства. Вал отбора мощности на 540 об/мин. Оборудуется солнцезащитным навесом на каркасе. Цена – 920 000 рублей.
  • «Беларус МТЗ-520» – агрегатируется с трёхкорпусными плугами, имеет грузоподъёмность заднего навесного устройства на оси подвеса не менее 3200 кг. Оборудован солнезащитным тентом. Двигатель – «Д-242», мощностью 62 л.с. (45,6 кВт). Цена нового трактора – 950 000 рублей.

«Беларус МТЗ-520»

  • «Беларус МТЗ-520.1» – универсальный трактор с увеличенным дорожным просветом и расширенными возможностями агрегатирования, оборудованный раздельной гидросистемой с несколькими выводами. Стоимость составляет 960 000 рублей.
  • «Беларус МТЗ-522» – полноприводной, с колёсной формулой 4х4, вариант трактора «МТЗ-520». Сто́ит 980 000 рублей.
  • «Беларус МТЗ-570» – оснащается полноразмерной унифицированной кабиной. Трансмиссия механическая, с понижающим редуктором, удваивающим число передач. Количество передач – 18/4. Задний ВОМ на 540 и 1000 об/мин. Цена нового такого трактора составляет 1 070 000 рублей.
  • «Беларус МТЗ-572» – полноприводной вариант трактора «МТЗ-570». Сто́ит 1 110 000 рублей.
  • «Беларус МТЗ-611» – без кабины, с колёсной формулой 4х2. Цена 930 000 рублей.
  • «Беларус МТЗ-612» – без кабины, с колёсной формулой 4х4. Цена 965 000 рублей.
  • «Беларус МТЗ-592.2» – с полноразмерной унифицированной кабиной; двигателем «Д-242С», мощностью 64,6 лошадиные силы; количество передач 14/4; колёсной формулой 4х4. Стоимость трактора – 1 100 000 рублей.
  • «Беларус МТЗ-812» – с дизелем «Д-243», мощностью 81 л.с. (59,6 кВт); количеством передач 18/4; колёсной формулой 4х4, задним ВОМ 540…1000 об/мин. Без кабины. Цена 980 000 рублей.
  • «Беларус МТЗ-911» – с дизельным двигателем «Д-243.1», мощностью 89,8 л.с. (66 кВт); числом передач 18/4; колёсной формулой 4х2, задним ВОМ 540…1000 об/мин. Без кабины. Цена 990 000 рублей.
  • «Беларус МТЗ-912» – полноприводной 4х4 вариант трактора «МТЗ-911». Стоимость составляет 1 025 000 рублей.
