Как обслуживать и ремонтировать ВОМ на тракторе МТЗ-82

Проверка угла начала подачи топлива

Настройка угла опережения подачи топлива является одним из способов, как отрегулировать зажигание на МТЗ на топливном насосе. Угол начала подачи топлива отвечает за своевременность сгорания смеси. Регулируя угол опережения подачи топлива на ТНВД, можно изменять время задержки воспламенения, скорость увеличения давления и расположение линии сгорания по отношению к верхней мертвой точке (ВМТ).

Обычно под тем, чтобы отрегулировать зажигание на ТНВД, понимают смещение сгорания топлива ближе к началу цикла расширения. Но регулировка должна быть контролируемой, поскольку при значительном смещении появятся проблемы: к концу сгорания упадет давление, повысится температура отходящих газов. Как следствие – возрастут потери тепловой энергии и увеличится расход дизеля.

Чтобы проверить угол опережения подачи топлива, действуют следующим образом:

  • Установить рычаг подачи топлива в положение для максимальной подачи.
  • Вкрутить моментоскоп вместо трубки на первой секции ТНВД.
  • Поворачивать коленвал при помощи ключа до тех пор, пока из стеклянной трубки моментоскопа не пойдет солярка без пузырьков воздуха.
  • Встряхнуть трубку, чтобы удалить часть топлива. Прекратить вращать коленвал, когда уровень солярки в стеклянной трубке начнет повышаться.
  • Выкрутить установочный болт и вставить его другим концом в то же отверстие до момента упора в маховик.
  • Установочный болт должен совпадать с отверстием в маховике – это означает, что поршень 1-го цилиндра находится в положении 26 градусов до ВМТ. Если этого не произошло, нужно изменить положение шлицевого фланца по отношению к шестерне привода ТНВД.

На что обратить внимание?

После проведения внешних регулировок несколько раз ось 15 может принять крайнюю левую позицию. Это свидетельствует об израсходовании запаса наружной корректировки. Для нормализации ситуации эксцентрик поворачивают против часовой стрелки до исходной позиции. Затем производят регулировку ВОМ МТЗ-80 способом, указанным выше.

Если все манипуляции произведены правильно, рычаг 1 в позиции «Вкл.» и «Выкл.» не должен доходить до края прорези пульта менее чем 30 миллиметров, при этом переход в нейтраль должен быть четким.

На некоторых модификациях тракторов регулировка ВОМ МТЗ-80 осуществляется без механизма внешней корректировки, в связи с его отсутствием. При этом рассматриваемая операция производится аналогичным способом, указанным выше, только после ремонта или сборки на заводе. На моделях с малогабаритной кабиной индекс «Б» составляет 50-60 миллиметров.

Эффективность тормозной системы и отсутствие пробуксовки зависит исключительно от пружинного приспособления. Особенно это касается наличия свободных рабочих участков и агрегирующих с ними рычагов. Пробуксовка ВОМ свидетельствует о том, что пружины либо рычаги встречают добавочное сопротивление при их передвижении без достаточной смазки в механизмах.

Подальша регулювання ВОМ МТЗ-80

Далі операція проводиться наступним чином:

  • Демонтується стопорная пластина 26, вкручуються гвинти 21 із зусиллям 10 кгс, після чого кожен елемент міг викрутитися з корпусу на пару оборотів.
  • Болтовою стрижень 10 видаляється, звільняючи важіль 11 вихідної позиції для корекції.
  • Болт 9 необхідно закрутити шляхом направлення його носової частини в заглиблену частину склянки 7 до розміру «А» 26 мм.
  • Переводять важіль 11 в положення «Вкл».
  • Тягу 4 встановлюють шляхом регулювання з аналогом 15 до моменту збігу зони гойдання важеля 1 в середній частині прорізи пульта управління.
  • По закінченні робіт ставлять на місце стопор 26, кришку люка, законтрагаивают тяги 4 і 15 разом з болтом 9.

На схемі вказані інші позиції:

Возможные неисправности ВОМ МТЗ-80, 82, способы обнаружения и устранения

Особо внимательно проверяют механизм усиления, включая и выключая вал отбора мощности и наблюдая за его работо

При этом соблюдают осторожность и придерживаются строгой последовательности:

1)переводят рычаг управления ВОМ в положение, при котором совмещаются технологические отверстия в рычаге 5 валика переключения и в заднем мосту, и заворачивают в них установочный болт 1;

2) свинчивают контргайку 3 по направлению к головке регулировочного болта 2 и после этого заворачивают болт до отказа в рычаг 5 валика п

3) заворачивают до упора стопорный болт 4 в стакан пружины и, придерживая его рукой,осторожно выкручивают регулировочный болт. При его выкручивании освобожденная крышка стакана не должна перемещаться относительно его корпуса

Убедившись в надежности фиксации стакана с корпусом, снимают стакан в сборе. При необходимости разборки зажимают его в струбцине или под прессом и выворачивают стопорный болт 4. Обнаруженные дефектные детали заменяют. Для сборки также используют струбцину или пресс. При неисправности кулачковой муфты снимают кабину и отсоединяют коробку передач от заднего моста. Затем выполняют операции, показанные на рисунке 2, и заменяют изношенные детали

При его выкручивании освобожденная крышка стакана не должна перемещаться относительно его корпуса. Убедившись в надежности фиксации стакана с корпусом, снимают стакан в сборе. При необходимости разборки зажимают его в струбцине или под прессом и выворачивают стопорный болт 4. Обнаруженные дефектные детали заменяют. Для сборки также используют струбцину или пресс. При неисправности кулачковой муфты снимают кабину и отсоединяют коробку передач от заднего моста. Затем выполняют операции, показанные на рисунке 2, и заменяют изношенные детали.

Шумы и стуки в корпусе заднего моста, вращение вала привода ВОМ рывками свидетельствуют об износе шлицев или зубьев

Выпрессовку В

Чтобы спрессовать подшипник № 210 с вала и снять коронную шестерню, выполняют операции, показанные на рисунках 8, 9.

Перед запрессовкой вала с коронной шестерней в сборе в корпус заднего моста совмещают отверстие для болта и проточку в стакане подшипника. Ощу

Чтобы это устранить, ВОМ снимают с трактора. В случае повреждения резьбы гайку свинчивают с вала (рис. 11) и, при возможности, восстанавливают резьбу механической обработкой.

Если резьба не восстанавливается без снятия вала, механизм разбирают. Для этого выполняют операции,

Следы масла на крышке ВОМ указывают на потерю эластичности или разрушение манжет вала.

Чтобы устранить эту неисправность, ВОМ снимают и осматривают прокладку между задним мостом и крышкой, при прорывах прокладку заменяют. Если масло подтекает из-под хвостовика, выполняют операции, показанные на рисунках 11–13, снимают стопорное кольцо, выпрессовывают вал из крышки и заменяют манжеты.

Заметное снижение мощности, передаваемой от трактора к сельскохозяйственной машине, продолжение вращения хвостовика при выключении ВОМ свидетельствуют о нарушении регулировки тормозных лент или о чрезмерном их износе.

При возникновении таких признаков в первую очередь регулируют тормозные ленты.

Если регулир

Значительный шум, увеличивающийся с повышением нагрузки, вращение вала ВОМ с остановками и рывками свидетельствуют о значительном износе подшипников, шлицев, сателлитов или их осей.

Техническое состояние этих деталей определяют после снятия ВОМ. Для осмотра крышку ВОМ зажимают в тисках и, прокручивая хвостовик, осматривают зубья, рукой проверяют перемещение хвостовика в подшипниках. Обнаружив сколы на зубьях, большие перемещения в сопряжениях отдельных деталей или заедание вала, вал отбора мощности разбирают (рис.11–16) и заменяют непригодные детали.

При полной или частичной разборке понижающего редуктора, коробки передач, заднего моста, замены отдельных шестерен, подшипников проводят обкатку трансмиссии, для чего поддомкрачивают ведущее колесо и специальной рукояткой проворачивают хвостовик вала отбора мощности, включая поочередно все передачи. Вал ВОМа при этом должен быть включен на синхронный привод. Все шестерни должны вращаться свободно, без заедания.

Регулювання ВОМ МТЗ-80 своїми руками

Необхідно в період експлуатації уважно спостерігати за зміною положення важеля валу відбору потужності, не допускаючи упору елемента в підлогу кабіни, інакше можуть виникнути пробуксовки в аварійному режимі. Додатковими симптомами необхідності проведення коригування вважається збільшений хід контрольного важеля і зростаючий тиск при активації позиції «Вкл.» і «Викл.», а також навпаки

Регулювання ВОМ МТЗ-80 виконується в наступній послідовності:

  • Поєднують отвори на різьбовому отворі корпусу і аналог на важелі, після чого його необхідно зафіксувати за допомогою стрижня.
  • Знімають кришку, до відмови закручують регулювальні гвинти (зусилля – 8-10 М/м), після чого послаблюють їх на 2-3 обороту.
  • Контролюють легкість обертання обслуговуваного вузла шляхом обертання рукою шліцьового хвостовика.
  • З’єднують тягу з важелем за допомогою пальця циліндричної форми, добре шплинтуют.
  • Встановлюють стакан в зборі з пружиною в поглиблення резервуара, поки не буде спостерігатися легке обертання стопорного болта. Зусилля стиску пружини зі склянкою – не менше 200 кгс.
  • Проводиться фіксація складання в стислому стані за допомогою болта, який вкручується в гайку, приварену до кришці.
  • Гвинт вивертають до моменту вільного пересування склянки пружинного механізму по відношенню до його кришці.
  • Надійно фіксують болт важелі шляхом контргайки.
  • Коригуються тяги таким чином, щоб відстань від важеля до нижньої кромки кабіни становило 50 міліметрів у включеному режимі.

Ремонт

Трактор МТЗ-80 для регулировки ВОМ в любом случае ставится на ремонт при наличии трещин и вмятин на проушине, стакане или валике. Устраняют неполадку следующим образом:

  • Совмещают гнезда валика переключения и заднего моста при помощи контрольного рычага. После совпадения отверстий они фиксируются посредством установочного болта.
  • Контргайка ослабляется, а упорный винт вкручивается в рычаг переключающего валика до предела.
  • Стопорный болт завинчивается в стакан, после чего аккуратно вынимается регулировочный аналог.
  • После этого демонтируется стакан с пружинами, далее его разбирают и меняют негодные детали.

9.5. Вал отбора мощности (ВОМ). Неисправности, регулировки.

Заедание рычага управления валом отбора мощности и затрудненное управление поводком муфты переключения на независимый или синхронный привод свидетельствуют о неисправности механизма усиления (стакана пружины) и износе кулачковой муфты переключения. Для определения причины неисправности механизма усиления снимают и разбирают стакан пружины (рис. 2.8.20).

Рис. 2.8.20. Снятие стакана пружины механизма усиления в сборе: 1 — установочный болт; 2 — регулировочный болт; 3 — контргайка; 4— стопорный болт; 5— рычаг валика переключения.

При разборке стакана с установленной в нем сжатой пружиной соблюдают осторожность и операции выполняют в определенной последовательности. Сначала переводят рычаг управления ВОМ в положение, при котором совмещаются технологические отверстия в рычаге 5 валика переключения и заднем мосту, и заворачивают в них установочный болт 1

Затем отпускают контргайку 3, заворачивают регулировочный болт 2 до отказа в рычаг 5 валика переключения и стопорный болт 4 в стакан пружины, после чего придерживают стакан рукой и осторожно выворачивают регулировочный болт 2. Убедившись в надежности фиксации стакана с корпусом, снимают стакан в сборе. Зажимают его под прессом или в струбцине и выворачивают стопорный болт 4. Неисправные детали заменяют. Для сборки также используют пресс или струбцину. При неисправности кулачковой муфты переключения отсоединяют коробку передач от заднего моста и заменяют изношенные детали. Продолжение вращения хвостовика вала при выключении ВОМ или неравномерное его вращение свидетельствуют о нарушении регулировки тормозных лент и их износе. Регулировку натяжения тормозных лент и рычага управления BОM проводят следующим образом. Снимают крышку люка (рис. 2.8.21) и заворачивают до отказа регулировочные болты (рис. 2.8.22).

Рис. 2.8.21. Снятие крышки люка регулировки натяжения тормозных лент ВОМ: 1 — люк; 2 — болт.

Рис. 2.8.22. Регулировочные болты тормозных лент ВОМ: 1 — регулировочные болты; 2 — корпус заднего моста.

Заворачивают установочный болт 5 (рис. 2.8.23) в рычаг 6 и корпус моста 7 и снимают механизм сервоусиления в сборе.

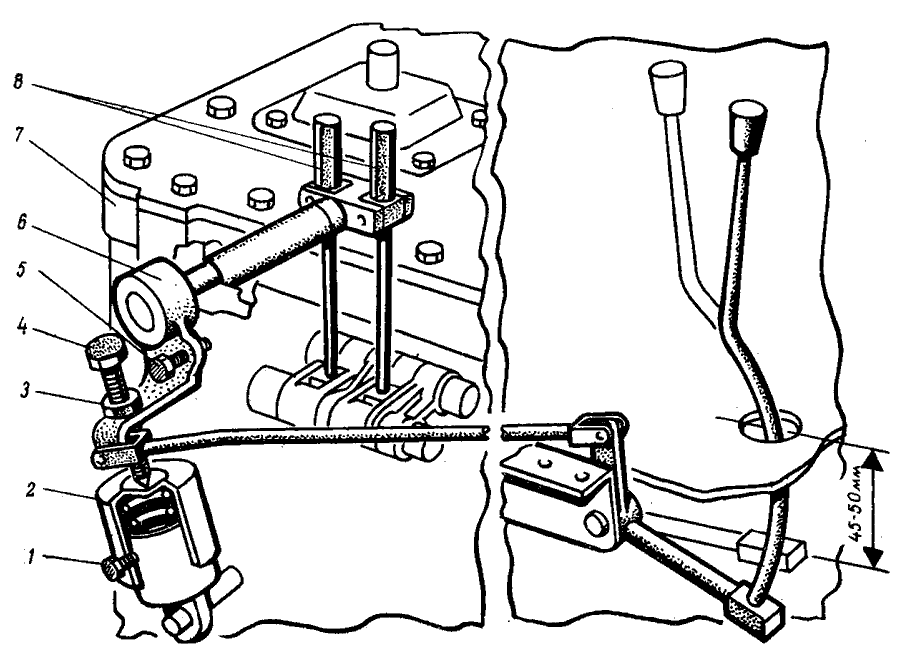

Рис. 2.8.23. Схема регулировки тормозных лент, рычага управления заднего ВОМ и снятия механизма сервоусиления: 1 — стопорный болт; 2 — стакан; 3 — контргайка; 4, 8 — регулировочные болты; 5 — установочный болт; 6 — рычаг; 7 — корпус заднего моста.

Отсоединяют тягу от рычага управления ВОМ, выворачивают болты 8 до свободного проворачивания хвостовика ВОМ усилием руки, подсоединяют тягу к рычагу управления, при необходимости вращением вилки изменяют её длину и устанавливают механизм сервоусиления. Если не удается устранить неисправность, ВОМ снимают с трактора. Для этого отворачивают болты крепления задней крышки и выпрессовывают ВОМ в сборе технологическими болтами (рис. 2.8.24).

Рис. 2.8.24. Спрессовка BOM в сборе: 1 — крышка; 2 — болт; 3 — технологический болт.

Затем снимают тормозные ленты (рис. 2.8.25) и измеряют их толщину. Ленты заменяют новыми при толщине менее 2,5мм.

Рис. 2.8.25. Снятие тормозных лент: 1 — тормозные крышка ленты.

Появление шума, усиливающегося с увеличением передаваемого крутящего момента, и следы смазки на задней крышке свидетельствуют об износе шлицев вала, деталей планетарного редуктора, потере эластичности или разрушении манжет. В этом случае ВОМ снимают с трактора. Для проверки технического состояния его заднюю крышку зажимают в тисках. Прокручивая хвостовик, осматривают зубья шестерен и рукой проверяют перемещение хвостовика вала в подшипниках. Обнаружив сколы на зубьях, большие перемещения в сопряжениях отдельных деталей или заедание вала, ВОМ разбирают, дефектные детали заменяют (рис. 2.8.26).

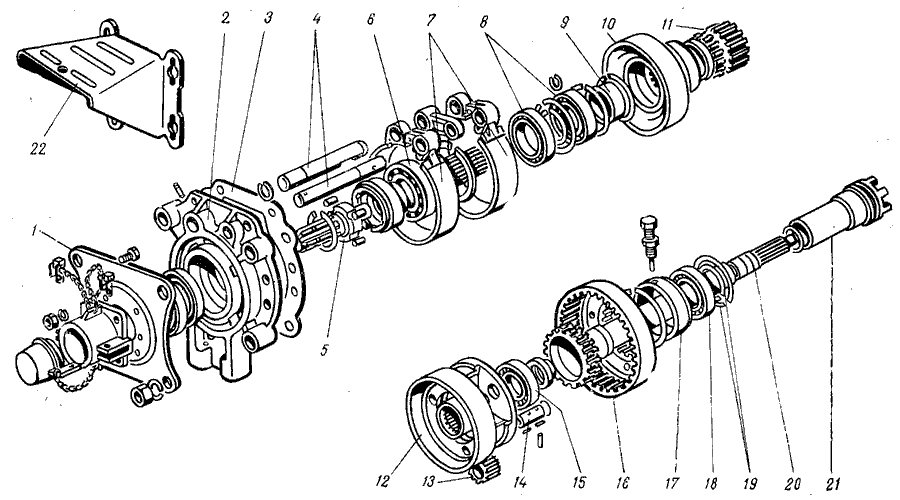

Рис. 2.8.26. Взаимное расположение деталей заднего BOM: 1 — плита; 2 — крышка ВОМ; 3 — прокладка; 4 — оси; 5 — вал заднего ВОМ; 6, 8, 15, 18 — подшипники; 7 — тормозные ленты с накладками; 9 — втулка; 10 — барабан; 11 — солнечная шестерня; 12 — водило; 13 — сателлит; 14 — ось сателлита; 16 — шестерня коромысла; 17 — стакан; 19 — стопорные кольца; 20 — вал; 21 — муфта; 22 — кожух ВОМ.

Практические советы по использованию.

Конструктивные особенности приводных валов используемых машин часто имеют характер открытых, активно-вращающихся частей. Для исключения травматизма и аварийных поломок при работе с приводными машинами следует быть внимательным и учитывать следующие аспекты и правила:

  1. Агрегатируемая машина с трактором должна быть в исправном техническом состоянии.
  2. Использовать машину нужно строго по назначению в соответствующих требованиям условиях. Во время подготовки к работе ВОМ нужно убедиться в соответствии шлицов хвостовика вала и соединительной муфты привода используемой машины (8 шлицов или 21). При несоответствии нужно заменить хвостовик вала.
  3. Проверить наличие и надёжность крепления защитных кожухов, вращающихся частей приводной машины, регулировку предохранительных муфт и исправность карданных сочленений привода.
  4. Монтаж привода производят непосредственно на месте использования агрегата. Фиксация соединения делается специальным стопорным болтом при совпадении выточки на шлицах вала и отверстия соединительной муфты карданного привода агрегатируемой машины.
  5. Маршрут и радиус поворота должен соответствовать конструктивным особенностям агрегата.
  6. Во избежание перегрузок конструкций агрегата, выбор скорости движения, глубины обработки, ширины захвата, режима работы агрегата должен соответствовать нормам и требованиям.
  7. Отсоединение делают после полной остановки вала в нейтральном положении рычага переключения режимов привода и выключенном ВОМ.

При оптимальном балансе оборотов двигателя и нагрузки достигается значительное снижение расхода топлива на единицу объёма проделанной работы агрегатом. Если агротехнические и технологические условия выполнения работ не ограничивают скорость движения агрегата, передачу подбирают, руководствуясь оптимальной нагрузкой без признаков перегрузки трактора и механизмов используемой приводной машины. Работая с энергоёмкими машинами при недостаточной мощности двигателя, в ситуации неполной загрузки производительности агрегата на скоростях выше 7 км/час — применяют понижающий редуктор КПП.

Устройство заднего ВОМ МТЗ 80.

Механизм ВОМ входит состав трансмиссии трактора, вращение которого осуществляется от маховика двигателя или от КПП машины.

Планетарный редуктор ВОМ.

В конструкцию ВОМ входит планетарный механизм включения, функция которого заключается во включении и передачи вращения на соединительный шлицевой вал. Редуктор находится в задней части картера заднего моста трактора. В заказных конструкциях планетарного редуктора вал 23 делают универсальным, составным со сменными хвостовиками с 8-ю для скорости вращения 540 об./мин. или 21-м шлицом со скоростью 1 тыс. об./мин. вращения ВОМ.

Редуктор управляется двумя фрикционными лентами 12 и 10 (на рис.). Одна тормозная лента стоит на барабане водила, другая на барабане связанным с солнечной шестернёй через шлицевую муфту. Рычаг включения находится по правую сторону водителя и имеет два положения: рычаг вперёд — «ВОМ выключен», рычаг назад — «ВОМ выключен». Движение от рычага передаётся тягами к пружинному усилителю, связанному через рычаг с осью управления фрикционными лентами

В процессе работы нужно обращать внимание, чтобы не было упора рычага включения в пол кабины. Это позволит избежать буксования механизма

Режимы работы заднего ВОМ и переключение скорости вращения

Кулачковая муфта 20 выполняет функцию переключения режимов работы ВОМ (синхронный — независимый) и передачи вращения на редуктор включения.

Независимый режим

В независимом режиме муфта получает вращение от вала, проходящего через пустотелый промежуточный вал КПП, который передаёт вращение маховика двигателя через двухскоростной редуктор, размещённый в картере промежутки. Включение независимого режима осуществляют на малых холостых оборотах или при заглушённом двигателе рычагом управления кулачковой муфты. При переключении на заглушённом двигателе для совпадения шлицов муфты, проворачивают шлицевой приводной вал заднего ВОМ от руки.

Синхронный режим

В синхронном режиме муфта работает с ведущей шестернёй второй ступени КПП трактора при работающей трансмиссии. Частота вращения зависит от скорости движения и составляет 3,5 оборота вала на метр пути. Режим включают при работающем дизеле, после включения передачи и плавном соединении сцепления.

Рычаг переключения режимов работы ВОМа находится у основания сидения водителя. При повороте рычага в крайнее левое положение включается — «синхронный», в правую — «независимый» режим работы. Среднее положение — «нейтральное». Выбранная позиция рычага удерживается фиксатором.

Изменение скорости независимого режима ВОМ осуществляется при заглушённом двигателе, через поводок, установленный в нижней части корпуса промежутки трактора связанный тягой со скользящим блоком шестерней. Поворот поводка по часовой стрелке включает скорость 540 об./мин. в обратную сторону — 1 тыс. об./мин. Положение поводка фиксируется пружинно-шариковым замком, установленным на вилке переключения.

Первый этап

Регулировка МТЗ-80 проводится в следующей последовательности (здесь указанные цифры соответствуют номерам, указанным на чертеже).

Этапы работ:

  • Эксцентриковая ось устанавливается в исходную позицию таким образом, чтобы лыска «В» располагалась в вертикальном положении с правой стороны. Ее необходимо зафиксировать стопором 17 и болтом 16.
  • Далее отсоединяют тягу 4.
  • Выкручивают болт 9, освобождая при этом пружину 6. В целях безопасности при выворачивании болта 9 следите за тем, чтобы стакан 7 постоянно контактировал с посадочным местом до момента полного разжимания пружины.
  • Снимают крышку люка на заднем мосту, получив доступ к винтам 13.
  • Закрепите рычаг 11 в нейтральном положении при помощи болта М10*60 либо стержень 10, диаметром 8 мм. Его вставляют в гнездо на рычаге и соответствующее отверстие на заднем корпусе.

Внешняя регулировка

Данная операция достаточно проста и проводится в таком порядке:

  • Рычаг переводится в нейтральную позицию и фиксируется посредством особого стержня;
  • С ВОМа, снимается плита вместе с ограждением;
  • Снимается пластина стопорного типа, установленная на эксцентриковой оси. Ось, с расположенной на ней тормозной лентой, слегка проворачивается по направлению движения часовой стрелки, вплоть до совпадения зазоров на ленте и барабане;
  • Устанавливается пластина и фиксируется посредством болта;
  • Из рычага извлекается стопорный болт или стержень.

При правильно проведенной операции, расстояние рукоятки в положения «Вкл» или «Выкл» до края кромки не будет превышать 30 мм, а сама рукоятка будет чётко миновать нейтральную позицию.

Внешние регулировки

  1. Рычаг управления переводится в нейтральное положение и фиксируется стержнем толщиной 8 мм.
  2. С вала снимается плита и ограждение.
  3. Отворачивается крепежный болт, с хвостовика снимается стопорная пластина, затем ось проворачивается по часовой стрелке до того момента, когда будет выбран зазор между барабаном и лентой.
  4. Стопорная пластина устанавливается обратно на эксцентриковую ось и крепится болтом.
  5. После этого рычаг можно разблокировать.

Если внешняя регулировка производилась неоднократно, ось может быть повернута до упора и провернуть ее дальше не будет возможности. В таком случае необходимо поворотом против часовой стрелки установить ее в крайнее левое положение и начать регулировку сначала.

Правильно проведенную процедуру видно, если рычаг управления не доходит до конца прорези около 3 см и четко проходит (со щелчком) через нейтральную позицию.

После ремонтных работ или замены каких-либо деталей необходимо провести внутренние регулировки:

  1. Эксцентриковая ось устанавливается в исходное положение (крайнее справа) и фиксируется пластиной.
  2. Рычаг управления типом привода в нейтральном положении стопорится стержнем толщиной 8 мм в отверстии корпуса заднего моста.
  3. Регулировочные винты необходимо затянуть с усилием 10 Нм и ослабить на 2-2.5 оборота.
  4. Рычаг включения с помощью регулировки длины тяг устанавливается в центральное положение.
  5. Регулировочным болтом добиваются расстояния 32-35 мм на рычаге управления и контргайкой затягивается.
  6. Вынимается фиксирующий стержень.

Если при отключении ВОМ его хвостовик продолжает вращаться, либо при работе наблюдается неравномерное вращение, необходимо провести регулировку тормозных лент. Регулировка производится следующим образом:

  1. Снимается крышка люка.
  2. До упора заворачиваются регулировочные болты.
  3. Установочный болт закручивается в рычаг и корпус моста.
  4. Снимается полностью механизм сервоусиления.
  5. От рычага управления отсоединяется тяга.
  6. Регулировочные болты ослабляются до тех пор, пока не получится провернуть хвостовик ВОМ вручную.
  7. Накручиванием вилки регулируется длина тяги.
  8. Тяга присоединяется к рычагу.
  9. Механизм сервоусиления устанавливается на место.

Как отрегулировать зажигание на МТЗ 80 на топливном насосе

Чтобы отрегулировать зажигание на ТНВД на МТЗ 80 и аналогичных тракторах, необходимо выполнить следующие действия:

  • Совместить установочный болт с прорезью в маховике, как было описано выше.
  • Используя ключ, повернуть валик топливного насоса, ухватив его за гайку. Также провернуть шлицевый фланец. Вращение проводить по часовой стрелке до тех пор, пока топливо в стеклянной трубке не начнет подниматься.
  • Когда отверстия в шлицевом фланце и шестерне привода совпали, вкрутить в них два болта. Если отверстия не совпадают, потребуется сделать полный оборот коленвала и прокрутить его до тех пор, пока отверстия совместятся.
  • Проверить момент начала подачи дизеля после закрепления шлицевого фланца.
  • Вкрутить вместо моментоскопа обратно трубку высокого давления. Установочный болт выкрутить и завернуть в отверстие в заднем листе. Затянуть все болты и гайки, установить на место крышку люка.

Как снять двигатель с МТЗ 82

Как правильно снять двигатель с МТЗ 82? Движок с трактора снимается для дефектовки и ремонта целиком, без разборки. Чтобы снять двигатель с МТЗ 82, трактор раскатывается, т.е. разделяется рама, к которой крепятся основные рабочие агрегаты, в том числе и мотор. Для раскатки трактора используется специальный стенд или раскаточные тележки – они поддерживают части машины, которые блоками откатываются в стороны, чтобы открыть доступ к силовому агрегату.

На практике же многие фермеры выполняют переборку и ремонт мотора самостоятельно, поэтому для них важной задачей становится выбор альтернативы ремонтным стендам или раскатным тележкам. Можно ли раскатать трактор и снять двигатель с МТЗ 82 в домашних условиях без применения специализированного оборудования? Конечно, и далее мы рассмотрим основные способы

Как правильно снять двигатель с МТЗ 82: последовательность действий

Схема раскатки трактора МТЗ 82

До момента непосредственной раскатки трактора и демонтажа силовой установки нужно провести подготовительную работу. Она предполагает снятие и отсоединение всех шлангов, проводов и механизмов, которые могут повредиться при раскатке. Последовательность действий следующая:

  • снять рабочее оборудование;
  • снять радиатор отопления (тросик, шланги, идущие к кабине, хоть и длинные, но лучше тоже отсоединить – перед этим необходимо слить антифриз);
  • снять все трубки и провода (обратку с форсунок на бак, силовой кабель с аккумуляторов на стартер, провод, идущий на запуск, обратку с насоса, шланг на фильтр грубой очистки, трубки насоса-дозатора (если трактор переоборудован) и т.д.;
  • открутить все болты на лонжеронах.

Все краны баков перед раскаткой нужно перекрыть. Шланги и трубки после отсоединения нужно закрепить так, чтобы концы находились выше уровня баков, чтобы из них не потекли техжидкости.

Откатить брус, передний мост и лонжероны вместе, единым блоком. Чтобы откатить передний мост и брус, нужно сначала снять радиатор, иначе он может повредиться. Под переднюю часть трактора нужно подвезти раскаточную тележку – ее можно сделать самостоятельно из рамы, сваренной из металлического уголка или швеллера, и пары колес.

Следующий шаг в том, как правильно снять двигатель с МТЗ 82, − надежно закрепить мотор на крюке, тросе или любом другом подъемном устройстве. Часто для этих целей используют второй трактор с куном и даже двухсотлитровую бочку.

После этого открутить болты крепления мотора и снять двигатель с МТЗ 82. Предварительно его нужно подвесить на крюке, тали или другом грузоподъемном устройства. Ни в коем случае нельзя отсоединять висящий мотор.

  1. Сначала двигатель просто фиксируют на крюке или подвесах, но не поднимают.
  2. Затем отсоединяют все крепления и шланги.
  3. Лишь после этого можно снять двигатель с МТЗ 82, подняв его вверх.

Регулировка ВОМ для МТЗ-80 и 82

Если Вы не знакомы с полным устройством или не понимаете принцип работы ВОМ для МТЗ-82 и 80, то рекомендуем Вам почитать предыдущий материал. Но если с этим «проблем» нет, то приступим.

Довольно часто (практически всегда) после замены своими лент нужно провести регулировку механизма управлением ВОМ в целом, для этого следуйте данной инструкции, но сначала напомним две схемы:

Управление задним валом отбора мощности.

Планетарный редуктор ВОМа.

Теперь можно смело приступать:

1. Устанавливаем эксцентриковую ось (2 – 15), в исходное положение, так чтоб лыска «И» была вертикально справа. Фиксируем стопорной пластиной (2- 17) и болтами (2-16);

3. Выворачиваем болты (9) и тем самым освобождаем пружины (6);

4. Снимаем лючную руку заднего моста, это даст нам доступ к винту (13);

Схема вала отбора мощности трактора Беларус МТЗ-82

Схема данной системы тракторного устройства включает в себя:

  • опорный диск сцепного механизма;
  • шестеренчатые детали ведущего типа;
  • боковой полунезависимый вал отбора и двухскоростной независимый вал;
  • шестеренчатые элементы и вал ведомого типа;
  • зубчатую муфту сцепления;
  • вал промежуточного и вторичного типа;
  • шестеренчатые детали привода и стопорный болт;
  • водило;
  • остановочный тормозной механизм.

ВОМ МТЗ-82 — схему и чертеж можно найти в руководстве пользователя.

Главный механизм — это редуктор заднего типа с 2 ступенями и механизм переключения зависимой и независимой формы.

Частота вращения осуществляется при помощи муфты, которая находится на шлице на машине. Устройство, ответственное за механическое управление ВОМ, — шестигранный элемент, расположенный на задней крышке корпуса сцепления.

Переключение кулачкового механизма задает привод: рычаг переводится вперед, и начинается работа всей системы, при переводе рукоятки в положение «Выключено» работа системы прекращается.

Рычаг может находиться в 3 положениях: если повернуть его по часовой стрелке, то установится зависимый тип; если повернуть рукоятку против часовой стрелки, то устройство перейдет в независимый тип; средняя позиция — это синхронный режим работы (перед установкой этого положения нужно отключить двигатель).

История и востребованность

История бренда началась значительно раньше, чем в 1977 году, который фигурирует во многих источниках. Главным действующим лицом стал Николаус Август Отто, который основал первое в мире предприятие, специализирующееся на производстве двигателей в 1864. Уже в 1890 году придумали молотилку. Спустя 4 года выпущен первый трактор Deutz с бензиновым двигателем мощностью 26 л.с. В 1927 году произведен первый дизельный трактор Deutz МТН222, собственно он и стал началом серийного производства стандартных и привычных сейчас тракторов.

С 1936 году небольшие с/х предприятия уже стали использовать механизацию и ее лицо – Deutz F1V 414, с мощностью 11 л.с.

В 1937 году приобретен Klöckner, который стал Klöckner-Humboldt-Deutz или просто KHD. Эта компания становиться крупнейшим конгломератом Рейха. На тот момент KHD работала во всех сферах связанных с производством двигателей.

С 1949 года запущено производство трактора с дизельным мотором и воздушным охлаждением Deutz F1514 и F2514. Уже в 1955 году произведен 100 тысячный экземпляр.

1961 – начало сотрудничества с Fahr AG. Оно стало возможным за счет обмена доли акций компании KHD. В 1968 KHD покупает часть акций Fahr AG и появляется бренд, который сегодня узнаваем во многих странах – Deutz-Fahr.

В 1977 году поставлены на серийное производство двигатели серии DX, которые уже спустя год официально представили. Это были дизельные двигатели с 5 и 6 цилиндрами. Мощность их варьировалась от 80 до 160 л.с. Чуть позже, в 1980 году серия пополнилась также 4 цилиндровыми моделями.

В 1990 году запущено производство тракторов AgroXtra. 1991 год комбайн серии Topliner.

1995 год стал знаковым, ведь именно в это период к корпорации присоединилась итальянская группа SAME. Полное названием компании стало выглядеть так: SAME Deutz-Fahr или SDF. Также выпущена серия Agrotron.

В 1996 году решено перенести производственные мощности из Кельна в Лауинген. В  том же году представили кормоуборочный комбайн Gigant 400. Дальнейшая история в большей мере связана с выпуском новой техники, а именно:

  • 2001 – Agrotron TTV с бесступенчатой трансмиссией.
  • 2004 – запущено производство погрузчиков Teleskoplader и роторного комбайна
  • 2009 – стартовал выпуск серии Agrotrac. Предназначена она для стран с более лояльными нормами по выбросам в атмосферу газов.
  • 2013 – серия комбайнов С9000.

Последнее знаменательное событие в истории бренда произошло в 2017 году, когда начал работать самый современный тракторный завод в Европе. Основная специализация – техника мощностью 130 л.с.

Агрегаты Deutz-Fahr востребованы в с/х практически во всех странах мира, а особенно в России и СНГ. Их полюбили за производительность, современность, мощные и экономичные двигатели. После отечественных тракторов и комбайнов многие оценили и комфортные условия оператора.

Возможные неисправности

Возможные поломки, ремонт и неисправности:

  1. Заклинивание рукоятки вала на машинах: включение требует от водителя больших усилий. В этом случае рекомендуется осмотреть стакан пружины или муфту кулачкового типа на наличие повреждений и износ деталей.
  2. Нарастающий посторонний шум во время увеличения показателей крутящего момента. Такая неисправность может быть связана с износом шлицов ВОМа и элементов редукторного механизма планетарного типа. Также стоит осмотреть манжеты на эластичность и наличие повреждений.
  3. Вал работает нестабильно, рывками. Поломка может быть связана со шлицевыми соединениями механизма. Либо шестерня перемещается слишком свободно по основанию, т.к. у нее источились зубья. Необходимо отсоединить задний мост от кулачковой муфты. Сделать осмотр на ширину зазоров. Если зазор слишком большой, то рекомендуется заменить вал.
  4. Двигатель работает не на полную мощность. Следует заменить и отрегулировать ленточные тормоза.
  5. Хвостовая часть вала перемещается слишком свободно. В этом случае рекомендуется затянуть ослабленные гайки. Может потребоваться замена резьбы.

Следы смазки на крышке вала могут быть признаком износившихся манжет или прокладок механизма. Нужно снять ВОМ и заменить поврежденные элементы системы.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
