ЗМЗ-405: технические характеристики

Основные проблемы 405 двигателя

Эксплуатация агрегата стартовала в 2000 году и продолжается, по сей день. За этот период мотор изучен, сделаны выводы о слабых местах и недочётах. Отличительная черта, конструктивные недоработки не представляют серьёзной угрозы, при условии, вовремя принятых ликвидационных мер.

Проблема с гидравлическим механизмом цепной натяжки.

Устройство периодически заклинивает, что приводит к колебанию, шуму цепи и последующему разрушению узла. Обрыв случается крайне редко, клапана не гнутся.

Проблема с охлаждением мотора.

Двигатель чувствительный к уровню смазывающей жидкости, который надо постоянно контролировать. Нередки случая выхода из строя термостата, закупорки радиатора, воздушные пробки.

Утрата смазывающей жидкости.

Проблема характерна для изношенных колец съёма масла и клапанных сальников. Кроме того, страдает отражатель масла с патрубками из резины, утечка наблюдается в месте сочленения клапанной крышки и пластины лабиринта. Ликвидация неприятности решается при помощи герметика.

Набор оборотов сопровождается провалами, холостой ход не стабилен.

Поскольку электросхема Газель 3302 двигатель 405 инжектор с рядом недостатков, они влияют на поведение агрегата. Распространённая причина, это неполадки катушки зажигания. Замена изделия ликвидирует неудобства.

Причина кроется в неполадках с гидравлическими компенсаторами. Механизм нуждается в замене с периодичностью 50000 км пробега. Если детали целы, мотор вскрывают и делают диагностику, поскольку вариантов поломок много.

Для точной диагностики неполадок проверяют электрические составляющие двигателя. Как правило, причина кроется в свечах, катушке и др. Кроме того, меряют давление внутри цилиндров, поскольку какая-то камера может не работать.

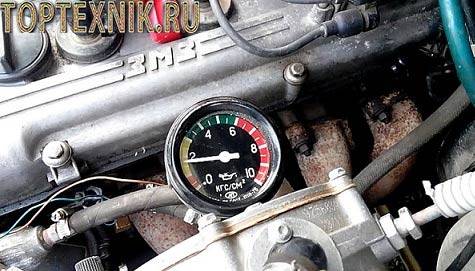

Проверка давления масла:

Причина кроется в проводниках, подающих напряжение на свечи. Кроме того, возможен сбой в работе датчика положения коленчатого вала, холостого хода, катализатора и др.

Мотор востребован и отвечает духу времени. Плюс агрегата, надёжная и незамысловатая конструкция в сочетании с ресурсом, двигатель без проблем преодолевает планку в 300000км. Силовая установка пользуется спросом у любителей тюнинговать изделия, поскольку пригодна для дальнейшего совершенствования.

Двигатель змз 405 работает на бензине и имеет инжекторную систему подачи топлива.

Производится он ОАО «Заволжским моторным заводом», который выпускает только высококачественные конструкции. Качество змз 405 подтверждено многолетним опытом использования, а также эксплуатации в достаточно суровых условиях.

Сначала представленные двигатели пользовались особенным спросом у Открытого Акционерного Общества «ГАЗ». В начале 2009 года стало известно, что данное акционерное общество отказалось от использования этих двигателей и стало искать другие модели, которые отличаются более низкой стоимостью.

В этом же году руководители Заволжского моторного завода подписали все необходимые документы для проведения дополнительных работ, которые связаны с усовершенствованием мотора ЗМЗ-40524.10 для современного автомобиля Фиат Дукато.

Процедура внедрения новых технологий закончилась через 4 месяца, а в марте 2010 года готовый проект одобрили. На автомобильном рынке появились такие модели, как змз 40522 и змз 40524. Был получен патент на выпуск новых усовершенствованных моторов, которые сразу же начали пользоваться огромным спросом.

Змз 409 из 405 на стенде

ЗМЗ 406ой серии со стоящей на нем зажигалкой. Видео с монеткой Сайт: .

И если ранее, для того чтобы выставить угол фазы необходимо было снимать и сверлить новые отверстия в стандартной шестерне-звезде распредвала, по умолчанию имеющей лишь одно положение, для того чтобы методом подбора посадить ее на штифт через кондуктор, то теперь эту задачу можно решить очень просто, ведь разрезные шестерни позволяют выполнить быструю и точную настройку без сверлений и демонтажа звезд.

Наиболее востребованные бензиновые силовые установки

Газель с момента своего выхода на рынок имела несколько модификаций силовых установок, самые востребованные из них:

Силовая установка ЗМЗ 402

Данный двигатель Газель является самым массовым и распространённым из всех, устанавливаемых. Начало его выпуска было положено в 1980 году и продолжалось до 2006 года, более двадцати лет.

Характеристики силовой установки ЗМЗ 402

  • Блок цилиндров, материал — алюминий;
  • Питание — карбюратор;
  • Расположение цилиндров/количество, шт. — в ряд/4;
  • Клапана, количество, шт. — 8;
  • Поршень, ход, мм. — 92;
  • Цилиндр, диаметр, мм. — 92;
  • Сжатие — 8,2;
  • Объем двигателя, см3 — 2445;
  • Мощность, л.с. — 100;
  • Момент, Нм — 182;
  • Топливо — бензин АИ-92
  • Вес ДВС, кг. — 181;
  • Расход топлива, л/100 км (город) — 13,5;
  • Масло в двигатель, л — 6.

Основные неисправности силовой установки ЗМЗ 402

Преимущество мотора — возможность его установки на большое количество продукции марки ГАЗ. Ремонт двигателя Газель не приносил много хлопот, в связи с простотой конструкции и большим количеством запчастей. Неисправности:

  • Задний сальник коленчатого вала, при превышении оборотов свыше 2500 начинал гнать масло наружу. Необходимо поменять набивку сальника.
  • Неравномерная подача рабочей смеси в мотор вызывала сильные вибрации и шумы. Настройка карбюратора решало эту проблему, но на короткий срок.
  • Плохо отрегулированные клапана создавали стук в силовой установке. Регулировку необходимо проводить каждые 15000 км.
  • Опоры мотора быстро выходили из строя и создавали сильную вибрацию. Необходимо было заменить изношенные детали.
  • При перегреве ДВС Газель возможных причин было несколько: термостат, помпа, воздушная пробка в системе охлаждения. Частый перегрев мотора приводил к ослабеванию гаек головки блока цилиндров, и в дальнейшем — к прогоранию прокладки.

Силовая установка ЗМЗ 406

Мотор был последователем модели ЗМЗ 402 и пришёл ему на смену. По сравнению со своим предшественником были внесены существенные изменения, что сделало установку более современной.

Характеристики силовой установки ЗМЗ 406

  • Блок цилиндров, материал — чугун;
  • Питание — инжектор/карбюратор;
  • Расположение цилиндров/количество, шт. — в ряд/4;
  • Клапана, количество, шт. — 16;
  • Поршень, ход, мм. — 86;
  • Цилиндр, диаметр, мм. — 92;
  • Сжатие — 9,3;
  • Объём ДВС, см3 — 2286;
  • Мощность, л.с. — 145;
  • Момент, Нм — 201;
  • Топливо — бензин АИ-92
  • Вес ДВС, кг. — 187;
  • Расход топлива, л/100 км (город) — 13,5;
  • Масло в двигатель, л — 6.

Основные неисправности силовой установки ЗМЗ 406

Мотор был абсолютно новым, по сравнению со своим приёмником, отличался чугунным блоком, верхним расположением распределительных валов, наличием 16 клапанов и гидравлическими компенсаторами. Характерными недостатками были:

  • Шум цепи газораспределительного механизма. Причина: выход из строя механизма гидравлической натяжки. Иногда цепь могла заклинить.
  • Движок потребляет много масла. Причина: износ маслосъёмных колец и сальников клапанов, щель между крышкой клапанов и пластиной лабиринтного маслоотражателя.
  • Сбои в работе мотора на холостом ходу, резкое падение мощности. Причина: неисправность катушки зажигания, узел требует замены.
  • Шум при работе ДВС, стук. Причина: гидравлические компенсаторы клапанов, поршневые пальцы, поршни, вкладыши шатунов и т.д.

Силовая установка УМЗ 4216

Силовая установка получила широкое распространение благодаря надёжности и хорошим характеристикам. Главной отличительной чертой можно назвать увеличение объёма мотора, увеличение клапанов и установка инжектора на подачу бензина.

Характеристики силовой установки УМЗ 4216

  • Блок цилиндров, материал — алюминий;
  • Питание — инжектор/карбюратор;
  • Расположение цилиндров/количество, шт. — в ряд/4;
  • Клапана, количество, шт. — 8;
  • Поршень, ход, мм. — 92;
  • Цилиндр, диаметр, мм. — 100;
  • Сжатие — 8,2;
  • Объём ДВС, см3 — 2890;
  • Мощность, л.с. — 125;
  • Момент, Нм — 220;
  • Топливо — бензин АИ-92
  • Вес ДВС, кг. — 170;
  • Расход топлива, л/100 км (город) — 12,5;
  • Масло в двигатель, л — 5,8.

Основные неисправности силовой установки УМЗ 4216

Силовая установка, по сути, усовершенствованный вариант, повторяющий двигатель ГАЗ 21, но собранный на заводе УМЗ. В отличие от ЗМЗ-402, на мотор устанавливали сухие гильзы цилиндров, тем самым, повышая прочность блока цилиндров. Была установлена резиновая манжета, что позволяло избежать течи масла, и ещё некоторые мелкие усовершенствования.

Двигатели V8 ЗМЗ конструкция, характеристики, история разработки

По состоянию на конец 50-х годов стало понятно, что существующие модели нижневальных двигателей ЗМЗ не могут удовлетворять возрастающие требования автомобильной промышленности СССР. В первую очередь это казалось представительских автомобилей. Именно поэтому первый «газовский» V-образный восьмицилиндровый двигатель появляется на автомобиле ГАЗ-13 «Чайка». 5.5 литровая полностью алюминиевая восьмерка поражала передовой на тот момент конструкцией. Так американцы освоили алюминиевые восьмерки почти на десятилетие позже. С 5,5 литров рабочего объема снималось 195 лошадиных сил, на то время очень солидный результат. Запитывал бензином этот двигатель карбюратор К-113. Появился этот двигатель в 1959 году. Также устанавливался на автомобиль для спецслужб ГАЗ-23 (спецверсия ГАЗ-21). Коробка передач с этим двигателем использовалась 3 ступенчатая автоматическая.

После производства первых двух тысяч двигателей он был модернизирован — внедрен более жесткий блок, иной конструкции водяной насос и другие эволюционные изменения. Так была снижена токсичность выхлопа, степень сжатия была повышена до 8.5 — посему полагался бензин с октановым числом не менее 92. Для правительственных машин это была не проблема. Четырехкамерный карбюратор модернизировали и присвоили ему индекс К-114. Также на двигателе был применен двухсекционный масляный насос для раздельной системы смазки. Также был применен коленчатый вал улучшенной конструкции.

На основе ЗМЗ-13 разработали дефорсированный вариант для работы на бензине А-76, для военной техники — БРДМ-2, экспериментальный грузовик ГАЗ-33. Мотор получил название ЗМЗ-41. Его конструктивными отличиями стали: пониженная степень сжатия 6.7, вакуумный ограничитель оборотов, карбюратор К-126М (двухкамерный с параллельным открытием дросселей).

Технические характеристики двигателей ЗМЗ 13-й серии (диаметр цилиндра 100 мм, ход поршня 88 мм, рабочий объем 5529 см. куб., поршневые пальцы имеют диаметр 28 мм.)

максимальная мощность: 195 л.с. при 4400 об/мин

максимальный крутящий момент: 412 Нм при 2000-2500 об/мин

максимальная мощность: 140 л.с. при 3400 об/мин

максимальный крутящий момент: 353 Нм при 2000-2500 об/мин

Для массового использования нужна была более экономичная версия с меньшим рабочим объемом в начале 60-х годов разработан двигатель 53-й серии (от индекса грузовика ГАЗ-53 на котором в первую очередь применялся). Данный двигатель отличался уменьшенным до 4.25 литра рабочим объемом и максимальной мощностью соответственно 115 лошадиных сил. Диаметр цилиндра составил 92 мм, рабочий ход поршня 80 мм. В системе питания применялся ограничитель максимальных оборотов. Поршневые пальцы имеют диаметр 25 мм.

В начале 80-х двигатель претерпел серьезную модернизацию, так был установлен одноуровневый впускной коллектор, высокотурбулентные камеры сгорания, повышена степень сжатия до 7.6. Система смазки становится полнопоточной, а маслянный фильтр получает картриджный сменный элемент. Все это повышает КПД двигателя, повышает его мощность и крутящий момент. Карбюратор заменяют на К-135.

Технические характеристики двигателей ЗМЗ 53-й серии:

максимальная мощность: 115 л.с. при 3400 об/мин

максимальный крутящий момент: 284 Нм при 2000-2500 об/мин

степень сжатия 6.7

максимальная мощность: 120 л.с. при 3400 об/мин

максимальный крутящий момент: 294 Нм при 2000-2500 об/мин

степень сжатия 7.6

В середине 70-х потребовалась модернизация двигателя ЗМЗ-13 для нового лимузина ГАЗ-14, двигатель получает индекс ЗМЗ-14. Созданный на базе ЗМЗ-13 он имеет целый ряд конструктивных отличий. Таких как гидрокомпенсаторы зазоров клапанов, коленчатый вал с демпфером крутильных колебаний, измененный распределительный вал с иными фазами ГРМ, впускной коллектор по два карбюратора, новый выпуск, двухкарбюраторная система питания из двух К-114, экранированная система зажигания с дублирующими узлами, полнопоточная система смазки со сменным фильтрующим элементом.

Технические характеристики двигателей ЗМЗ 14:

максимальная мощность: 220 л.с. при 4400 об/мин

максимальный крутящий момент: 450 Нм при 2800 об/мин

Тюнинг

Многие автолюбители захотели воспользоваться возможностью тюнинга. Таким образом, двигатель 405 подвергался модификациям. Рассмотрим, что же можно сделать для модернизации:

  1. Замена ГБЦ. Конечно, тяжело будет найти такую, но компания JP разработала похожую головку блока под тюнинг, которую можно установить вместо стандартной.
  2. Инжектор (двигатель 405). Полная замена системы впрыска позволит увеличить немного мощность, но при этом расход топлива станет в пределах 15 л/100км, а это понравится не каждому владельцу.
  3. Замена выпускного коллектора и системы выхлопа. Конечно, можно заменить всю систему, но при этом стоит сделать точный расчет на это усовершенствование.
  4. Расточка поршневой. Длительный процесс и не всегда эффективный. Увеличения размера поршня с 95,5 до 98 мм позволит добавить 20 %.

    Смотреть галерею

Все эти улучшения уменьшают моторесурс двигателя на 30 %, что, соответственно, приведет к скорому капитальному ремонту. Профессиональные гонщики советуют проводить такие операции в тюнинг-ателье, где специалисты сделают все расчеты и улучшат характеристики мотора без ущерба состоянию и потери ресурса.

Проблемы, доставшиеся двигателю от предшественника

Поскольку рассматриваемый мотор является, по сути, усовершенствованной версией ЗМЗ-406, ему в наследство достались и слабые места предыдущего исполнения. Описание самых распространенных из них надлежит исследовать подробнее:

  1. наиболее проблемным местом считаются гидронатяжители цепного привода ГРМ. Их частое подклинивание препятствует своевременному гашению колебаний цепи. Подобная неисправность дает о себе знать усиливающимся шумом при эксплуатации. Цепь, хуже натягиваемая башмаком, со временем способна перескочить на зуб. В таком случае дорогостоящие мероприятия по ремонту являются единственным выходом из ситуации;
  2. доработка каналов блока и улучшенная прокладка, к сожалению, не гарантируют защиты двигателя от перегрева, к которому он оказался весьма склонным. Причины обычно устраняются заменой негодного термостата или ликвидацией неисправностей в радиаторе охлаждающей системы;
  3. чрезмерное поглощение силовым агрегатом смазки объясняется одной из двух причин. Во-первых, это непригодные маслосъемные кольца или клапанные сальники вызывают повышенный расход. Во-вторых, возможно протекание масла из-под клапанной крышки, причем место утечки аналогично 406 двигателю;
  4. неравномерность холостого хода и некоторые провалы при эксплуатации мотора свидетельствуют о неполадках свечей зажигания. Установка новых деталей взамен непригодных способна полностью ликвидировать проблему;
  5. изношенные гидрокомпенсаторы тепловых зазоров проявляют себя настойчивым стуком, сопровождающим работу силового агрегата. Предельный срок их службы ограничивается 50 тыс.км пробега. Аналогичными симптомами характеризуется износ поршневой группы. Избавиться от докучливого шумового эффекта при эксплуатации двигателя можно своевременной заменой вышедших из строя деталей.

Среди них далеко не последнее место принадлежит неполадкам электрической системы и датчиков. Кроме того, многих владельцев весьма напрягает нестабильная работа бензонасоса. Сборка двигателя также выполняется на недостаточно высоком уровне.

Обзор 405 двигателя

Предпосылкой создания нового агрегата стал отказ использовать на машинах «Газель» установок 402-й серии. Конструкторы решили создать новое поколение моторов, превосходящих предшественника по ряду показателей. Так, в 2000 году на рынке появился двигатель с индексом 405, в образовании топливной смеси которого участвовал инжектор.

Главное, для чего предназначался продукт, установка на грузовую технику марки «ГАЗ»: 3302 «Газель», вес не превышал 3,5 тонны; 2752 «Соболь», вес не больше 2,9 тон. Этим требованиям обусловлено соответствие агрегатов экологическим нормам «Евро-2» (3), повышенной надёжности конструкции установки, а так же приемлемый ресурс.

Поскольку в условиях рынка агрегат постоянно приходится дорабатывать и совершенствовать, некоторые узлы и детали Газель 405 двигатель отличаются между собой. Главные особенности в том, что мотор работает на бензине, выполняет четыре такта, оборудован четырьмя камерами, выставленными в ряд. Для процесса обмена газами используется шестнадцать клапанов, которые активируются двумя распределительными валами с верхним расположением. Сама установка по отношению к кузову автомобиля установлена продольно, порядок работы камер «1,3,4,2». Для образования смеси используют распределительный впрыск горючего, что сказывается на экономном потреблении и рациональном распределении жидкости по объёму.

На автомобилях «Газель» и «Соболь» двигатель «405» совместно с коробкой передач и сцеплением образуют единый остов, который крепится к кузову на трёх резиновых опорных точках. Две опоры, расположенные по правую и левую сторону фиксируются на остове. Третья опора закреплена на поддоне коробки передач.

ГАЗ «Соболь»:

Особенности конструкции

Изначально в двигатель ЗМЗ 405 вошли следующие перспективные технические для 2000 года решения:

  • распределенный впрыск внутрь каналов ГБЦ;
  • рядная схема двигателя с двумя валами ГРМ для 4 клапанов в каждом цилиндре;
  • закрытая схема вентиляции с вакуумом внутри картера;
  • обновленное навесное в виде двухклапанного термостата, терморезестивного датчика ОЖ, индукционного синхронизатора, датчика Холла и магниторезестивного дроссельного модуля;

Конструкция блока цилиндров

ГБЦ ЗМЗ 405

Шатуны кованные, вкладыши подшипников коленвала сталеалюминиевые, демпферный шкив обрезиненный для гашения вредных вибраций.

Происхождение и модификации двигателей ЗМЗ-405

Конструктивно двигатели ЗМЗ-405 были разработаны на базе 406-го семейства Заволжского моторного завода и отличаются от них диаметром поршня (который был увеличен с 92-х до 95.5 мм), более тонкими межцилиндровыми перемычками, наличием прорезей для охлаждения. По сравнению с базовым двигателем ЗМЗ-406, технические мощностные параметры мотора были повышены на 4,8 %, при увеличении рабочего объёма на 7,9 %.

Высота блока цилиндров, шатуны остались такими же. И в целом, по отношению к своему базовому «прообразу», мотор ЗМЗ-405 остался прежним. Но за счёт возросшего объёма увеличилась на 7 л.с. его мощность, соответствующим образом подрос и крутящий момент. Последние модификации семейства ЗМЗ-405 стали соответствовать более современный экологическим стандартам, а в глобальном смысле – это всё тот же самый ЗМЗ-406. На этом же блоке, кстати, был создан ещё один большеобъемный мотор – ЗМЗ-409 – для современных УАЗов.

Модификации семейства ЗМЗ-405:

1. ЗМЗ-4О52.1О – базовый вариант.
2. ЗМЗ-4О522.1О – аналог базового, но соответствующий экологическим нормам Евро-2.
3. ЗМЗ-4О524.1О – аналог 4О522.1О, соответствующий экологическим нормам Евро-3 и предназначавшийся для легковых автомобилей «Волга».
4. ЗМЗ-4О525.1О – аналог базового, соответствующий экологическим нормам Евро-3 и предназначавшийся для лёгких грузовиков «ГАЗель» и «Соболь», с полной массой до 3500 кг.
5. ЗМЗ 4054.10 – экспериментальная турбированная версия двигателя, со стальным коленчатым валом, кованой поршневой группой, интеркулером, СЖ 7.4, мощность 195 л.с., крутящий момент 343 Н.м.

Двигатель ГАЗ 560

Русский «Штаер» появился на Горьковском автозаводе в 1998 году, когда австрийская компания продала лицензию россиянам. По испытаниям среди всех дизелей австрийский мотор оказался лучшим:

Готовый к установке подержанный мотор ГАЗ 560

  • Был нетребователен к топливу;
  • Хорошо запускался при минусовых температурах;
  • Имел хорошую динамику и высокий КПД;
  • Экономно расходовал солярку.

Первые экземпляры моторов собирались горьковчанами в основном из импортных деталей, поэтому и качество было отменным. Было запланировано производить 250 тыс. экземпляров в год с учетом, что продукция будет поставляться и на другие предприятия России.

Основное отличие ДВС ГАЗ 560 – моноблочная конструкция. Блок и головка блока цилиндров были неотделимые друг от друга и представляли собой единое целое. Преимущества такой конструкции:

  • нет прокладки головки блока, и замена ее при перегреве не требуется;
  • охлаждающая жидкость не попадает в масло, потому что прокладка не прогорает;
  • головка блока не может ослабнуть, так как она является монолитной частью блока.

    Процесс проведения ремонта двигателя для Газели

Следует отметить, что в теории всегда все лучше, чем на практике, а опытные образцы – это еще не показатель. В дальнейшем с российским «Штаейером» возникало немало проблем, и виной тому чисто российские факторы. Качество топлива порой оказывалось таким, что не выдерживал даже самый адаптированный российский дизель. А после того, как детали для мотора стали изготавливаться в России, моторы из строя стали выходить гораздо чаще.

Моноблочная конструкция не позволяет произвести ремонт блока цилиндров или головки блока:

  • нельзя расточить блок под ремонтные размеры поршней;
  • перегильзовать блок цилиндров;
  • проблема возникает даже с прогоревшим клапаном.

Турбины ГАЗ 560 очень требовательны к качеству моторного масла. Поэтому у автовладельцев, которые привыкли лить в мотор любое масло, часто с турбиной возникали проблемы.

Так выглядит турбина двигателя ГАЗ 560

Вообще, стоимость деталей российского «Штайера» высокая – порой ремонт мотора был равен чуть ли не стоимости самого автомобиля. В 2008 году Горьковский автозавод отказался от такого капризного и дорогостоящего мотора, хотя по характеристикам дизель был просто замечательным.

Технические характеристики ГАЗ 560

4-цилиндровый турбодизель ГАЗ 560 выпускался в нескольких модификациях:

  • ГАЗ 560 мощностью 95 л. с.;
  • ГАЗ 5601 с интеркулером мощностью 110 л. с.;
  • ГАЗ 5601 с интеркулером и модернизированным блоком управления мощностью 125 л. с.

Самым распространенным на «Газели» стал 110-сильный мотор.

Процесс сборки двигателя для Газели

Технические характеристики ДВС:

  • Число цилиндров – четыре;
  • Наличие турбонаддува – есть;
  • Расположение цилиндров – в один ряд;
  • Объем мотора – 2,1 л;
  • Диаметр поршня – 85 мм;
  • Ход поршня – 94 мм;
  • Максимальные обороты – 4750;
  • Степень сжатия – 20,5;
  • Расход топлива – 11, 5 л на 100 км пробега.

Расход топлива может меняться в зависимости от нагрузки и условий эксплуатации. Следует отметить, у автомобилей марки «Соболь» он меньше. По отзывам на форумах, «Соболь» с «Штайером» на трассе может потреблять солярки 8 литров на 100 км пробега, что является просто отличным показателем.

Усовершенствование ГБЦ

Инженерами производственного предприятия была усовершенствована термоизоляция ЗМЗ-405. Для более надежной герметичности блока цилиндров вместо армированной прокладка головки блока цилиндров из однослойного безасбестового материала была использована двухслойная металлическая. Обновление материала и применение новых конструктивных элементов, в частности зигзагообразных пружинящих частей, обеспечило лучшее уплотнение газового стыка и каналов системы смазки, а также позволило улучшить процесс охлаждения. Толщина прокладки новой конструкции снижена в три раза относительно изначальной мягкой прокладки с металлической окантовкой и составляет всего 0,5 миллиметра. Это позволило минимизировать необходимость выполнения затяжки болтов в сравнении с прежними деталями, что, в свою очередь, дает возможность для уменьшения деформации цилиндров при работе.


В двигателях 405-ой серии «Евро-3» для вспомогательных агрегатов используется удлиненный приводной ремень и самонатяжной ролик. Расчётный срок службы ролика составляет 150 тысяч километров. В двигателях 405-ой серии значительно снижен расход масла и топлива. Эти двигатели соответствуют мировым стандартам и допустимым нормам токсичности, а также характеризуются повышенной надежностью.

Двигатель ЗМЗ-405: цена

Бензиновые двигатели ЗМЗ-405 серии современных модификаций (40524.1000400-100, 101) в заводском производстве ОАО «ЗМЗ» находятся с 2013 года. Из последних усовершенствований можно отметить оптимизированную крышку клапанов, зубчатые цепи газораспределительного механизма и улучшенную систему вентиляции с отводом картерных газов в ресивер. Новые конструктивные изменения позволили создать двигатель, соответствующий не только «Евро-3», но и экологическим меркам «Евро-4».


Новый двигатель ЗМЗ-405, цена которого в дилерских сетях колеблется от 124 до 152 тысяч рублей, с гарантией от завода производителя предназначен для переоборудования автомобилей линейки «ГАЗель Бизнес». Возможность тюнинга ЗМЗ-405 Тюнинг любого двигателя предусматривает, прежде всего, увеличение мощности. В ЗМЗ-405 этого можно достичь тремя основными способами: форсирование, турбирование или установка компрессора.

Неисправности и ремонт двигателя Волга / Газель ЗМЗ-405

Двигатель ЗМЗ-405, разработан на базе 406-го мотора и отличается диаметром поршня (увеличен с 92 до 95.5 мм), высота блока цилиндров одинаковая, межцилиндровые перемычки стали тоньше, появились прорези для охлаждения (на блоке Евро-3 моторов их нет), шатуны остались такие же, В остальном, мотор остался прежним, за счет возросшего объема увеличилась мощность на 7 л.с., подрос крутящий момент, последние движки стали соответствовать экологическим стандартам Евро-3 и больше ничего, все тот же ЗМЗ 406. На этом же блоке был создан еще один большеобъемный мотор — ЗМЗ-409.

Модификации двигателя ЗМЗ 405

1 . ЗМЗ 4052.10 — основной мотор. Используется на автомобилях Волга и Газель.2 . ЗМЗ 40522.10 — аналог 4052.10, соответствует экологическим нормам Евро-2. Используется на автомобилях Газель и Волга.3 . ЗМЗ 40524.10 — аналог 40522.10, соответствует экологическим нормам Евро-3. Используется на легковых автомобилях Волга.4 . ЗМЗ 40525.10 — аналог 40522.10, соответствует экологическим нормам Евро-3. Используется на грузовых автомобилях Газель.5 . ЗМЗ 4054.10 — турбо версия 405, стальной коленвал, кованая поршневая, интеркулер, СЖ 7.4, мощность 195 л.с./4500 об.мин, момент 343 Нм/об.мин. Производился мелкосерийно, стоил неадекватно дорого, поэтому тюнинговщики предпочитали ставить проверенные Toyota 1JZ / 2JZ.

Неисправности двигателей ЗМЗ 405

Неисправности 405-го волговского двигателя абсолютно полюностью повторяют проблемы ЗМЗ-406, все те же проблемы с маслом под клапанной крышкой, ибо их отличия минимальны.

Основные проблемы 405 двигателя

Эксплуатация агрегата стартовала в 2000 году и продолжается, по сей день. За этот период мотор изучен, сделаны выводы о слабых местах и недочётах. Отличительная черта, конструктивные недоработки не представляют серьёзной угрозы, при условии, вовремя принятых ликвидационных мер.

Поломки мотора:

Проблема с гидравлическим механизмом цепной натяжки.

Устройство периодически заклинивает, что приводит к колебанию, шуму цепи и последующему разрушению узла. Обрыв случается крайне редко, клапана не гнутся.

Цепь:

Проблема с охлаждением мотора.

Двигатель чувствительный к уровню смазывающей жидкости, который надо постоянно контролировать. Нередки случая выхода из строя термостата, закупорки радиатора, воздушные пробки.

Утрата смазывающей жидкости.

Проблема характерна для изношенных колец съёма масла и клапанных сальников. Кроме того, страдает отражатель масла с патрубками из резины, утечка наблюдается в месте сочленения клапанной крышки и пластины лабиринта. Ликвидация неприятности решается при помощи герметика.

Набор оборотов сопровождается провалами, холостой ход не стабилен.

Поскольку электросхема Газель 3302 двигатель 405 инжектор с рядом недостатков, они влияют на поведение агрегата. Распространённая причина, это неполадки катушки зажигания. Замена изделия ликвидирует неудобства.

Катушка зажигания:

Стук в моторе.

Причина кроется в неполадках с гидравлическими компенсаторами. Механизм нуждается в замене с периодичностью 50000 км пробега. Если детали целы, мотор вскрывают и делают диагностику, поскольку вариантов поломок много.

Мотор троит.

Для точной диагностики неполадок проверяют электрические составляющие двигателя. Как правило, причина кроется в свечах, катушке и др. Кроме того, меряют давление внутри цилиндров, поскольку какая-то камера может не работать.

Проверка давления масла:

Мотор глохнет.

Причина кроется в проводниках, подающих напряжение на свечи. Кроме того, возможен сбой в работе датчика положения коленчатого вала, холостого хода, катализатора и др.

Мотор востребован и отвечает духу времени. Плюс агрегата, надёжная и незамысловатая конструкция в сочетании с ресурсом, двигатель без проблем преодолевает планку в 300000км. Силовая установка пользуется спросом у любителей тюнинговать изделия, поскольку пригодна для дальнейшего совершенствования.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
