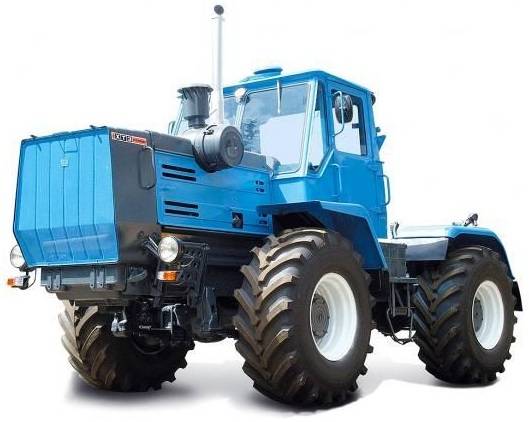

Универсальный трактор ХТЗ Т 150К технические характеристики

Силовая установка самоходного агрегата Т-150К

Движение трактора возможно благодаря мотору СМД-60(62), сконструированного под агрегат.

Показатели силовой установки трактора Т-150, СМД-60(62):

  • Тип установки – дизельный двигатель внутреннего сгорания;
  • Количество тактов двигателя – 4;
  • Количество камер объемного вытеснения двигателя, шт. – 6;
  • Смесеобразование двигателя – непосредственный впрыск рабочей смеси, турбинный наддув;
  • Охлаждение двигателя – жидкостное;
  • Мощность двигателя, кВт/л.с. – 121,4/165;
  • Обороты коленчатого вала двигателя, мин-1 – 2100;
  • Работа камер объёмного вытеснения двигателя, порядок – 1-4-2-5-3-6;
  • Объём установки, литров – 9,15;
  • Камеры объёмного вытеснения двигателя, расположение – V-образно (90°);
  • Поперечник камеры объёмного вытеснения двигателя, миллиметров – 130;
  • Расстояние от нижней мёртвой точки до верхней мёртвой точки, миллиметров – 115;
  • Компрессия двигателя – 15;
  • Масса двигателя (зависит от комплектации), кг. – 950/1100;
  • Удельный расход двигателем дизеля, г/кВ*ч – 248;
  • Устройство пуска – бензиновый движок на два такта П-350 (13,5л.с.).

Устройство

Раму сварили из передней и задней полурамы. Полурама изготовлена из металлопроката, соединение двух половинок происходит за счет крепежа шарниров. Моторный отсек установлен в начало каркаса. К двигателю подключаются сцепление, КПП, раздатка и выходные валы. КПП сделана с несколькими видами движения трактора: замедленное, рабочее, транспортное, заднее. В каждом виде есть 4 переключаемых положения (передачи). Процесс переключения совершается, не разрывая поток мощности. Вариация движения может переключаться исключительно во время стоянки агрегата. Задний мост является ведущим постоянно, а передний мост может отключаться.

Кабина

Многие владельцы отмечают повышенный комфорт при проведении работ. Высокий клиренс компенсирует то, что трактор Т 150К весит более 8 тонн. Каркас кабины изготовлен из цельного металла, благодаря которому он обладает дополнительной прочностью. Со всех сторон кабина застеклена, что позволяет при необходимости увидеть ситуацию на дороге со всех сторон.

Для поддержания необходимой температуры внутри был установлен вентилятор и кондиционер.Приборная панель на тракторе Т-150 стандартная и предоставляет информацию владельцу касательно скорости машины, объема горючего и масла, температуры охлаждающей жидкости.

ХТЗ 150 устройство кабины

Водитель садится на регулируемое кресло, которое можно отрегулировать по высоте, а также наклонить спинку для удобной посадки. Ремень безопасности пристегивает водителя к креслу для безопасного движения. Стекла спереди и сзади водителя чистятся очистительными щетками. С двух внешних сторон кабины сделаны зеркала заднего осмотра. Есть крепеж для термоса, огнетушитель установлен возле кресла водителя. Звуковая система трактора состоит из магнитолы и двух динамиков.

Навесное оборудование

К Харьковскому трактору можно прицепить такие дополнительные механизмы:

  • Отвал от бульдозера. Очищает дороги от грязи, снега. Может выравнивать участки земли или щебня.
  • Плуг. Применяется при пахотных работах.
  • Прицепная машина. Помогает в перевозке грузов массой до 20 000 кг.
  • Автосцепка для железной дороги. Помогает работать рельсовому тягачу, сделанного на базе ХТЗ-150К.
  • Механизм для посева. Сеялка помогает совершать посевные работы.
  • Культиваторные механизмы.

Опыт эксплуатации трактора Т-150К. Достоинства и недостатки

Харьковский тракторный завод выпускает данную модель уже почти 45 лет. За этот период накоплен значительный опыт эксплуатации трактора Т-150К в разных климатических условиях. Полученная информация обобщалась для совершенствования конструкции и выработки рекомендаций по эффективному применению техники. В частности, было подготовлено руководстве по эксплуатации и ремонту.

Специалисты выделяют следующие периоды в применении трактора Т-150К и его модификаций:

Обкатка машины и введение ее в эксплуатацию. Вновь приобретенный трактор надлежит правильно подготовить к первому запуску двигателя. Для этого необходимо произвести тщательный осмотр механизмов и агрегатов, проверить наличие и уровень масла в картере двигателя, коробки передач и в гидросистеме. Произвести заправку машины горючим: дизельным топливом по сезону и бензином. На этапе обкатки трактора не допускается полная нагрузка на силовой агрегат и механизмов. По завершении процесса осуществляется замена масла в двигателе и механизмах трансмиссии.
В ходе эксплуатации трактора Т-150К необходимо строго придерживаться рекомендаций производителя и обеспечить своевременное проведение регламентного обслуживания техники

При этом специалисты обращают особое внимание на состояние и работу дизеля марки СМД-62. К числу характерных неисправностей его можно отнести поломки агрегатов турбонаддува, закоксовывание маслосъемных колец по причине неправильного теплового режима и некоторые другие.
Точная диагностика и своевременный ремонт систем и механизмов

Для уменьшения времени простоя техники, восстановление ее работоспособности следует доверять только квалифицированным и опытным мастерам. При необходимости замены деталей, следует приобретать только оригинальные запасные части и комплектующих.
При длительном хранении трактора Т-150К выполняются мероприятия по консервации в соответствии с рекомендациями производителя. Это позволит сохранить машину в исправном состоянии в течение длительного времени. Особое внимании уделяется при этом системам двигателя, трансмиссии и электрооборудованию.

В процессе длительной эксплуатации тракторов Т-150К были выявлены его сильные и слабые стороны. К числу достоинств можно отнести следующие достоинства:

  • Машина может применяться как на дорогах общего пользования благодаря колесному ходу и соответствия габаритно-массовых характеристик требованиям правил дорожного движения.
  • Многофункциональность. Трактор может быть использован для выполнения широкого спектра сельскохозяйственных и других видов работ. Наличие значительного парка навесного и полунавесного оборудования,
  • Большой ресурс двигателя ЯМЗ, трансмиссии, ходовой части и других систем и механизмов.
  • Комфортные условия для работы механизатора и как следствие повышение производительности труда.
  • Высокая скорость и значительная грузоподъемность при выполнении транспортных операций.

Вместе с тем колесный трактор имеет и ряд особенностей, которые не могут быть устранены без полной переделки конструкции. Данные недостатки необходимо учитывать в процессе эксплуатации:

  • Повышение удельного давление на почву в сравнении с гусеничным вариантом и склонность к буксованию при выборе неправильного режима движения на бездорожье.
  • Падение тягового усилия на 25 – 35 % из-за особенностей колесного движителя.
  • Увеличение потребления горючего и некоторое снижение производительности.
  • Более высокая стоимость трактора из-за применения кабины со встроенным каркасом безопасности.

Описанные выше недостатки приведены в сравнении с гусеничным трактором Т-150, составляющим с колесной моделью единую серию. Данные особенности при правильной эксплуатации машин нивелируются и становятся практически незаметными.

Модификации тракторов Т-150 и Т-150К

С момента своего выпуска модели Т-150 и Т-150К получили широкую популярность среди пользователей. Это позволило компании-производителю машин создать еще несколько агрегатов, основой которых и послужили 150-ые модификации.

В перечень тракторов, выпущенных на базе Т-150 и Т-150К, входят:

  • Т-158 – модель, предназначенная исключительно для работы в промышленности. Агрегат получил более мощный двигатель, усиленную несущую раму и механизм навески, который позволяет устанавливать на трактор буры, ковши, погрузчики и другие орудия;
  • Т-155 – тягач, обладающий небольшими физическими габаритами. Модификация оборудована колесной ходовой частью с двумя ведущими мостами. Повышенные тяговые параметры мотора позволили сделать агрегат универсальной модификацией, которая часто используется для перевозки крупногабаритных твердых и сыпучих грузов на карьерах и заводах;
  • Т-157 – трелевочный трактор. Машина создана специально для работы на заготовке леса. Агрегат получил улучшенную шарнирную подвеску, которая позволила его ходовой части менять положение не только в горизонтальной, но и в вертикальной плоскости;
  • Т-156 – среднегабаритный погрузчик. Главные преимущества модели заключаются в низком расходе топлива и улучшенной трансмиссии. Агрегат обладает упрощенной конструкцией, что позволяет быстро выполнить его ремонт самостоятельно;
  • Т-150КД – трактор, устройство которого позволяет устанавливать на машину разные виды бульдозерного оборудования. Машина выделяется повышенной стойкостью и проходимостью на мягком покрытии.

Трактор Т-150 также послужил основой для создания армейской версии Т-154, которая в наши дни активно используется для буксирования артиллерийских установок, а также для выполнения различных инженерно-строительных работ. Все запчасти этой модификации изготовлены из усиленных металлических сплавов, что сделало ее менее уязвимой в условиях проведения реальных боевых действий. Главное отличие модели от других тракторов – это крюк, который заменил стандартный маятниковый механизм навески.

Эксплуатационные показатели трактора Т 150К

Основа трактора, сдвоенная рама, соединённая шарниром. Такая конструкция наделяет изделие манёвренностью. Модель унифицирована, используется на гусеничном, или колёсном ходу, маркируется Т-150/Т-150К соответственно.

При повороте руля, меняя траекторию движения агрегата, половины рам поворачиваются кругом оси на подвижном креплении двух частей рам. Систему трактора в движение приводит гидравлика, работа которой напрямую связана с масляной помпой.

Комплектация передней половины рамы предусматривает:

  • Силовую установку;
  • Трансмиссию;
  •  Кабину водителя;
  • Управляющие и контролирующие механизмы.

Плавность хода обеспечивается рессорами с профилем половины эллипса, прикреплёнными к передней паре колёс. Вторая пара установлена к базовым конструкциям жёстко. Импульс силовой установки ведущим колёсам передаётся валом кардана.

Т-150/Т-150К работают по формуле 4Х4. Усилие для движения по поверхности создаётся за счёт перематывания замкнутой сплошной ленты (Т-150) или за счёт колёсного хода с особым рисунком протектора (Т-150К). На колёсную модель устанавливают шины с низким давлением, одинакового размера 1440 на 510мм. Такая компоновка делает трактор проходимым, улучшая эксплуатацию на разных типах дорог.

Нюансы самостоятельного расчета расхода топлива. Техническое обслуживание

Трактор Т-150 технические характеристики, особенности устройства, двигатель, трансмиссия, модификации Трактор Т-150К это мощная сельскохозяйственная машина, имеющая четыре ведущих колеса, предназначенная для вспахивания, культивации, посева и сбора урожая. Это сделало его более универсальной машиной, которая сегодня активно используется не только в сельском хозяйстве, но и в строительной, коммунальной сферах, а также в горнодобывающей промышленности.
  1. Т-150 оснащен силовой установкой СМД-60, который использовался в первых модификациях. Данный агрегат получил жидкостное охлаждение и турбонаддув. Шестицилиндровый дизель получил V-образное расположение цилиндров. Удельное потребление горючего составило 185 г/л. с. в час. Вместе с навесным оборудованием масса двигателя составляет 1110 кг. При номинальной мощности 165 лошадиных сил мотор имеет хорошие тяговые характеристики, что позволяет работать с тяжелыми грузами, и в самых труднодоступных условиях. Для запуска силовой установки используется двухтактный бензиновый мотор П-350. По сути, это вспомогательная 13-сильная установка, которая, в свою очередь, приводится в действие с помощью электростартера. Либо стартер можно задействовать ручным способом – для этого предусмотрена веревка, накрученная на шкив. Кроме того, отметим комбинированную систему смазки с двумя уровнями очистки. Так, первый уровень предполагает очистку масла и топлива от крупных частиц, а второй уровень используется для задержки мелких частиц. Еще один конструктивный элемент – шестеренчатый насос, создающий необходимое давление масла в контуре. В качестве системы питания выступает ТНВД, а также двухступенчатая система топливной очистки и форсунки с четырехточечным впрыском. Для повышения запаса хода мотор оборудован топливным баком на 430 литров. Среди вспомогательного оборудования, которое обеспечивает бесперебойный запуск и работу двигателя на протяжении всего рабочего дня, отметим воздушную систему охлаждения, воздухоочиститель, пневматический компрессор, генератор, а также выпускной коллектор. Самые современные версии Т-150 получили форсированный 180-сильный мотор с повышенным тяговым усилием в пределах 3-6 тс.
  2. Трактор оснащен механической КПП с 12 передними передачами, которые имеют четыре диапазона работы – замедленный, рабочий, транспортный и задний. Крутящий момент и мощность от двигателя передаются на коробку посредством сухого фрикционного сцепления. Сама коробка передач имеет оптимизированный передаточный ряд, и включает в себя две составные части – основную и раздаточную. Обе части выполнены в отдельных корпусах, жестко соединенных между собой. Помимо того, в конструкцию КПП входят два вала – ведущий и ведомый, а переходы между скоростями осуществляются с помощью гидроподжимных муфт. Благодаря этим муфтам удалось избежать потерь мощности. Как и во многих других современных бюджетных тракторах, для переключения скоростей в машине Т-150 используется классический рычаг. Переключать скорости можно во время полной остановки машины. Для повышения безопасности в коробку встроен блокиратор, предотвращающий запуск мотора при включенной передаче.
  3. Коробка передач оборудована собственной гидравлической системой, которая имеет простую и неприхотливую конструкцию, состоящую из:
  • шестеренчатого насоса с пропускной способностью 35 литров в час
  • двух фильтров (основного и заборного)
  • нагнетающей магистрали
  • распределителя с клапанами
  • дополнительного компонента охлаждения – радиатора
  • аккумуляторной батареи
  • шланга и магистралей. Кроме того, трансмиссия получила вал отбора мощности с режимами работы 500-1000 оборотов в минуту.

Кабина • Т-158 модель, предназначенная исключительно для работы в промышленности.

Эксплуатационные показатели трактора Т 150К

Основа трактора, сдвоенная рама, соединённая шарниром. Такая конструкция наделяет изделие манёвренностью. Модель унифицирована, используется на гусеничном, или колёсном ходу, маркируется Т-150/Т-150К соответственно.

При повороте руля, меняя траекторию движения агрегата, половины рам поворачиваются кругом оси на подвижном креплении двух частей рам. Систему трактора в движение приводит гидравлика, работа которой напрямую связана с масляной помпой.

Комплектация передней половины рамы предусматривает:

  • Силовую установку;
  • Трансмиссию;
  • Кабину водителя;
  • Управляющие и контролирующие механизмы.

Плавность хода обеспечивается рессорами с профилем половины эллипса, прикреплёнными к передней паре колёс. Вторая пара установлена к базовым конструкциям жёстко. Импульс силовой установки ведущим колёсам передаётся валом кардана.

Т-150/Т-150К работают по формуле 4Х4. Усилие для движения по поверхности создаётся за счёт перематывания замкнутой сплошной ленты (Т-150) или за счёт колёсного хода с особым рисунком протектора (Т-150К). На колёсную модель устанавливают шины с низким давлением, одинакового размера 1440 на 510мм. Такая компоновка делает трактор проходимым, улучшая эксплуатацию на разных типах дорог.

Технические характеристики

По умолчанию в технике от Харьковского тракторного завода имени Серго Орджоникидзе двигатель установлен спереди. Привод от него подключен к независимому заднему редуктору вала отбора мощности. Карданная передача укреплена промежуточной опорой. Она находится рядом с раздаточной коробкой и трубчатыми валами муфты сцепления. Рама укреплена шарнирами. Дополнительные балки обеспечивают достаточную прочность, чтобы выдержать вес водителя и всех двигателя. Без таких усилений конструкция была бы небезопасной, т.к. значительная часть нагрузки приходится на передние колеса. О прочности транспорта говорит и его сферы применения: доработанный Т-150К часто используется в качестве тягача для бомбардировщиков или истребителей.

Двигатель

Мотор для этой модели был разработан специально. Шестицилиндровый двигатель СМД-60 имеет V-образную форму. Охлаждение работает за счет жидкости и турбонаддува. В течение длительной эксплуатации эта деталь развивает мощность до 165 л.с. Электростартер запускает бензиновый двигатель, “включая” основной мотор. Сейчас СМД-60 заменили на ЯМ3-236Д3, т.к. первоначальный вариант больше не производится. Тракторы, сделанные на базе нового мотора, почти не отличаются от старой модификации. Он имеет эксплуатационную мощность 170 л.с. и запускается электростартером.

Расход топлива

Главным недостатком модификации трактора Т150 с колесами стал этот пункт. Шестицилиндровый дизельный двигатель СМД-62 выдает высокую мощность, из-за чего изначального расхода топлива, установленного в первоначально й версии спецтранспорта на гусеницах, не хватало. Поэтому конструкторы доработали новую модель, установив более крупный топливный бак на 375 л. Итоговый расход бензина получился 220 г/кВт.ч.

Дополнительно работу двигателя обеспечивают:

  • воздухоочиститель;
  • выпускной коллектор с искрогасителем и глушителем;
  • вентилятор системы охлаждения;
  • генератор;
  • компрессор пневмосистемы трактора.

Коробка передач

Вторичный вал трансмиссии дополнен персональными гидроподжимными муфтами для более комфортного перехода между скоростями. При смене позиции рычага, одна из них включается, а другая переходит в режим “сна”. На долю секунды обе муфты оказываются в рабочем состоянии, из-за чего не происходит разрыва в переключении коробки передач. Чтобы переключить диапазон на спецтранспорте Т150-К, необходимо остановить его. Задний мост постоянно находится в активном состоянии, а передний включается специальным рычагом. Всего трансмиссия имеет 4 типа скоростей:

  • замедленную;
  • рабочую;
  • транспортную;
  • задний ход.

Внимание! Усиление на коробку переключения передач передается через сухое фрикционное сцепление.

Сборка трансмиссии не вызывает нареканий. Корпус состоит из двух раздельных частей, соединенных вместе: основной и раздаточной. Трактор может передвигаться на 12 скоростях, работающих благодаря ступенчатой системе механизма. Хотя диапазон можно поменять только во время остановки, выбор скорости трактористом осуществляется всегда на ходу. Для этого водитель должен переместить соответствующий рычаг в нужное положение. Сразу после такой “команды” начинает работать гидроподжимная муфта, обеспечивающая переход на выбранный режим.

Чтобы запустить трактор, необходимо полностью отключить передачи. В конструкцию встроен механизм, блокирующий любые попытки завести машину, если рычаг находится в положении одной из 12 скоростей. Дополнительных устройств для работы трансмиссии не требуется. Она полностью регулируется собственной гидросистемой, в которую входят:

  • нагнетающие магистрали;
  • шланг;
  • радиатор охлаждения;
  • шестеренчатый насос (не менее 35 л/ч);
  • распределительное устройство (при замене нужно убедиться в наличии предохранительного клапана;
  • гидроаккумулятор;
  • заборный и основной фильтры.

Гидравлическая система

За механизм опускания и подъема отвечают золотники с шариковой фиксацией. Изначально они находятся в нейтральном положении, куда возвращаются автоматически после окончания работы. Все управление гидравлической системой осуществляется из кабины водителя. Чтобы запустить систему, необходимо перевести соответствующий рычаг в необходимое положение. Всего есть два режим: подъем и опускание.

Внимание! Гидросистема в Т-150К устанавливается такая же, как в гусеничной модификации этого трактора. Поэтому все детали взаимозаменяемые.

Обзор модельного ряда

Мощность трактора Т-150 пригодилась многим отраслям хозяйства и промышленности. В основном ХТЗ занимался производством колесной модели Т-150К. Гусеничная модель не нашла широкого применения в силу большой конкуренции от аналогичной техники со стороны ЧТЗ.

Трактор Т-150К

На базе колесного трактора Т-150К были разработаны следующие модели:

  • Т-155 используется в качестве легкого тягача
  • Т-157 предназначен для трелевки леса
  • Т-150КД является бульдозерным вариантом трактора
  • Т-154 была разработана специально для применения в качестве армейского тягача
  • Т 150К 09 на этой машине был установлен двигатель ЯМЗ с 175 л.с. и двухместная кабина

Устройство

Раму сварили из передней и задней полурамы. Полурама изготовлена из металлопроката, соединение двух половинок происходит за счет крепежа шарниров. Моторный отсек установлен в начало каркаса. К двигателю подключаются сцепление, КПП, раздатка и выходные валы. КПП сделана с несколькими видами движения трактора: замедленное, рабочее, транспортное, заднее. В каждом виде есть 4 переключаемых положения (передачи). Процесс переключения совершается, не разрывая поток мощности. Вариация движения может переключаться исключительно во время стоянки агрегата. Задний мост является ведущим постоянно, а передний мост может отключаться.

Кабина

Многие владельцы отмечают повышенный комфорт при проведении работ. Высокий клиренс компенсирует то, что трактор Т 150К весит более 8 тонн. Каркас кабины изготовлен из цельного металла, благодаря которому он обладает дополнительной прочностью. Со всех сторон кабина застеклена, что позволяет при необходимости увидеть ситуацию на дороге со всех сторон.

Для поддержания необходимой температуры внутри был установлен вентилятор и кондиционер.Приборная панель на тракторе Т-150 стандартная и предоставляет информацию владельцу касательно скорости машины, объема горючего и масла, температуры охлаждающей жидкости.

ХТЗ 150 устройство кабины

Водитель садится на регулируемое кресло, которое можно отрегулировать по высоте, а также наклонить спинку для удобной посадки. Ремень безопасности пристегивает водителя к креслу для безопасного движения. Стекла спереди и сзади водителя чистятся очистительными щетками. С двух внешних сторон кабины сделаны зеркала заднего осмотра. Есть крепеж для термоса, огнетушитель установлен возле кресла водителя. Звуковая система трактора состоит из магнитолы и двух динамиков.

Навесное оборудование

К Харьковскому трактору можно прицепить такие дополнительные механизмы:

  •  Отвал от бульдозера. Очищает дороги от грязи, снега. Может выравнивать участки земли или щебня.
  •  Плуг. Применяется при пахотных работах.
  •  Прицепная машина. Помогает в перевозке грузов массой до 20 000 кг.
  •  Автосцепка для железной дороги. Помогает работать рельсовому тягачу, сделанного на базе ХТЗ-150К.
  •  Механизм для посева. Сеялка помогает совершать посевные работы.
  •  Культиваторные механизмы.

Техническое обслуживание

Техническое обслуживание Особенностью и гусеничных, и колесных тракторов является их простое обслуживание. Данная техника предназначена для эксплуатации на протяжении длительного периода времени. Перед каждым выездом следует проверять и, при необходимости, доливать топливо, охлаждающую жидкость и масло, проверять работоспособность тормозной и рулевой системы, заряд аккумулятора.

Замена моторного масла должна происходить спустя 500 часов эксплуатации. Летом рекомендуется использовать масло марки М-10Г2к, в зимнее время — М-10ДМ. Трансмиссионное масло подлежит замене один раз в год, перед началом эксплуатации или через 1000 отработанных часов.

Основные виды неисправностей

Многие владельцы трактора Т-150 отмечают проблему с карданной передачей.

Если идет большой нагрев этого узла:

Проверьте радиальный зазор в игольчатых подшипниках.

  • Если зазор более 0,5 мм, то необходимо заменить крестовину вместе с подшипниками.
  • Если он менее 0,5 мм., то просто дополнительно смажьте этот узел.

Если идет радиальное биение карданных валов:

Проверьте отсутствие подвижности в радиальном направлении фланцев коробки передач.

В случае ослабления их крепления, снимите карданный валы и затяните болты и гайки крепления фланцев.

Следующие причины могли привести к тому, что гидравлический насос не поднимает навесное оборудование:

  1. Он выключен;
  2. На рабочую кромку гнезда перепускного клапана попали посторонние частицы;
  3. Холодное масло.

Особенности конструкции

Шасси трактора Т-150 базируется на несущей раме жёсткого типа, в составе которой – два мощных продольных швеллерных (коробчатых) лонжерона, поперечно соединённых передним и трёх промежуточными стальными брусьями – балок-поперечин, соединённых заклёпками. К раме через рессорный блок подвески прикрепляются 2 тележки движителя с гусеничной лентой из сорока шести звеньев каждая, ведущими звёздочками, направляющими катками с устройствами натяжения и амортизаторами, опорными и поддерживающими колесами.

Управление поворотами гусеничного варианта машины рулевое. Также имеется возможность включения различных передач на каждую гусеницу. Поэтому разворачивать тяжёлую машину можно практически на одном месте.

В колёсном варианте, Т-150К, рама состоит из двух частей, шарнирно соединённых, с возможностью поворотов в горизонтальной плоскости. На передней полураме – мотор, коробка переключения передач, кабина и бак для дизтоплива. На задней полураме – навесная система, которая предназначена для закрепления орудий. Оба моста трактора, задний и передний, являются ведущими. При этом задний можно отключать.

На тракторе Т-150 двигатель располагается спереди. К задней части мотора жёстко прикреплены муфта сцепления и двухпоточная коробка передач, два выходных вала которой связаны карданными передачами с правой и левой коническими главными передачами, смонтированными в заднем мосту. Главные передачи соединяются с планетарными конечными передачами, на которых смонтированы звёздочки гусеничных цепей.

Поворот трактора можно осуществить двумя способами. Кинематический способ предполагает включение, с помощью гидроподжимных муфт, разных передач левого и правого бортов. При кинематическом способе поворота обе гусеницы остаются ведущими (активными) и весь вес трактора используется для создания силы тяги. Силовой способ заключается в уменьшении давления масла в гидроподжимной муфте отстающего борта. Управление трактором при силовом способе поворота осуществляется рулевым колесом. Наименьший радиус поворота обеспечивается включением тормоза нужного борта, после полного отключения гидроподжимной муфты.

На коробку передач установлены кабина и бак для дизельного топлива, ёмкостью 315 литров. Коробкой передач включаются транспортный, тяговый (медленный), рабочий режим и задний ход. Переключение передач (всего их четыре, для каждого из перечисленных режимов) производится гидравлическими муфтами – без остановки, под нагрузкой и в движении. Тормоза – ленточные, с двумя затягиваемыми ветвями. Гидравлическое оборудование: отдельная раздельно-агрегатная система для управления навесными и прицепными машинами; отдельная система для управления поворотом и переключением передач. Рулевое управление гидромеханическое.

Пневмооборудование: управление муфтой сцепления и тормозами прицепа.

Электрооборудование: бортовая сеть с внутренним напряжением в 12 V. Напряжение стартера – 24V. Аккумуляторные батареи – 6СТ-190А3 (2 шт.)

Навесное устройство трактора гидравлическое, одноцилиндровое, с 2-х и 3-х точечной наладкой.

Преимущества и недостатки Т-150к

  • передвижение и транспортировку грузов по дорогам общего пользования;
  • большое количество агрегатируемых сельхозмеханизмов для разнообразных работ;
  • многофункциональность;
  • установка спаренных колес на обе оси для увеличения проходимости;
  • условия труда для механизатора;
  • транспортная скорость;
  • небольшой, для тягового класса расход топлива;
  • простота ремонта и технического обслуживания;
  • надежность;
  • круглогодичная эксплуатация, что уменьшает срок окупаемости.

Техническими и конструкционными недостатками считают:

  • увеличенное давление шин на грунт, что вызывает негативное воздействие и снижение агрокультуры производства;
  • применение в конструкции трактора колес, снижает тяговые характеристики по сравнению с гусеничным вариантом на 25-30%;
  • низкая надежность КПП Т-150к и как следствие необходимость частого ремонта;
  • отсутствие в гидросистеме устройства для охлаждения рабочей жидкости.

История трактора Т-150

Предшественник Т-150, самоходная установка Т-125. После поездки Никиты Хрущёва, 1-го секретаря ЦК КПСС, в США (1959г.) поставлена задача Харьковскому заводу, наладить выпуск колёсных тракторов для фермерских нужд. Руководил проектом главный инженер завода А.А.Сошников. Благодаря поставленной работе, в 1962 году выпущен первый Т-125, новый, оригинальный трактор, альтернативы которому не было. Эту самоходную машину впоследствии заменил трактор т150.

Трактор Т-125К

К концу шестидесятых годов прошлого века стало ясно, что будущее отрасли тракторостроения, ориентация на технику, способную достигать высоких результатов мощности и скорости. На этом фоне, главный конструктор Харьковского завода Б.П.Кашуба и главный инженер В.В.Библик пришли к единому мнению о создании новой модели унифицированного трактора, с возможностью использования гусеничного и колёсного хода.

Кашуба Борис Павлович (главный конструктор ХТЗ):

Кашуба Борис Павлович

Несмотря на сложность задач, в 1973 году на конвейер поставлен гусеничный трактор т 150. Позже, после доработки и модернизации появилась колёсная модель – трактор т 150к. Машина пользовалась большей популярностью, поскольку наличие колёс позволяло использовать трактор и на стройке и в селе. В 79г. колёсная модель с успехом прошла международные испытания на полигоне в Небраске (США), это позволило ей выйти на международный рынок.

Трактор Т150:

Трактор Т150 гусеница

Трактор т 150к получился удачным, из-за популярности выпуск происходит и сегодня. Отличительные особенности, мощность и производительность, надёжность, способность работать на скоростях до пятнадцати км/ч. За время выпуска, Харьковский завод произвел 753000 экземпляров машин, которые сегодня выполняют поставленные перед ними задачи.

Технические характеристики

Мощный и маневренный колесный полноприводной трактор отличается весьма компактными габаритами в пределах 6,13 х 2,46 х 3,17 метра. Сухой вес машины — 8400 кг, база — 2,86 метра, колея -1,68/1,86 м. Дорожный клиренс гусеничного и колесного трактора соответственно 300 и 400 мм, радиус разворота в пределах 6,5 метра.

Шарнирный каркас полурамного типа выполнен из швеллеров и балочных поперечин, скрепленных массивными заклепками. В его передней части установлен силовой агрегат, подключенный к трансмиссии через механизм сцепления, коробку передач с раздаточным редуктором и карданные приводы. Поворот шарнирной рамы производится усилием 2-х гидроцилиндров.

  • Разработчик – Харьковский тракторный завод
  • Тип двигателя – ЯМЗ-236Д-3, дизельный шестицилиндровый V-образный
  • Мощность – 165 лошадиных сил
  • Номинальные обороты в минуту – 2100 об/мин
  • Рабочий объем мотора – 11 литров
  • Электрический стартер – есть
  • Расход топлива – 220 г/кВт в час
  • Коробка передач – механическая с 12 скоростями переднего хода
  • Независимый вал отбора мощности – есть
  • Режимы работы ВОМ – 500 и 1000 об/мин
  • Тормоза – с пневмоприводом
  • Колеса – одинарные или сдвоенные (в зависимости от модификации)
  • Тип задней навески – трехточечная гидравлическая
  • Грузоподъемность навески – 4500 кгс
  • Объем колесной базы – 2860 мм
  • Параметры колеи – 1680 и 1860 мм
  • Размеры трактор, мм: Длина – 6130, Ширина – 2406, Высота – 3195
  • Клиренс – 400 мм
  • Масса трактора – 8200 кг
  • Полный привод 4х4 – есть
  • Радиус поворота – 6500 мм
  • Максимальная скорость вперед – 30 км/час
  • Максимальная скорость назад – 10 км/час.

Двигатель

Т-150 оснащались шестицилиндровым дизельным мотором с 150 лошадиными силами. На более поздних версиях мощность двигателя была увеличена до 180 л.с. Сейчас, потенциальным покупателям предлагается еще одна модификация трактора Т-150, с двигателем от ЯМЗ с 175 лошадиными силами.

Пуск основного мотора происходит при помощи бензинового ПД-10.

Охлаждение мотора происходит при помощи воздуха, который перед этим проходит очистку при помощи циклонно-масляных фильтров. Для облегчения запуска в холодное время года, топливо предварительно нагревается при помощи ПЖБ-10.

  • Мощность рабочего состояния 129 кВт.
  • Количество совершаемых оборотов вала за минуту – 2100 раз.
  • Габариты мотора 112 х 105 х 106 см.
  • Собственная масса 1 тонна 35 кг.

Расход топлива

Расход горючего в режиме работы составляет 258 г/кВт-ч. Объем топливного бака первых моделей составлял 375 литров, в более поздних модификациях этот показатель был увеличен до 430 л.

Сжигание топлива при работе доходит до показателя в 28 литров за время в 1 рабочий час. Полного бака на 430 литров хватает для двенадцатичасовой рабочей смены агрегата и транспортировки до гаража.

Коробка передач

Эксплуатационные возможности Т-150 расширены за счет многодиапазонной коробки передач. Режимы рабочего, транспортного, замедленного и заднего хода имеют по четыре ступени. Максимальная транспортная скорость версии Т-150К — до 30 км/ч.

Сложность конструкция КПП многократно компенсируется:

  • переключением пониженных и повышенных передач без разрыва мощности;
  • гибкими тяговыми характеристиками;
  • многорежимной активацией рабочих органов навесных агрегатов.

Текущий ремонт КПП возможен без демонтажа ее корпуса из трансмиссии. Конструкция силовой передачи предусматривает возможность отключения переднего моста.

Расположенная в центре рамы кабина ХТЗ 150-й модели, с 1913 года получила жесткий внутренний каркас, а также более эффективное отопление. В список штатного оборудования входит удобная рулевая колонка, регулируемое по весу и росту оператора сидение, вентилятор, подогрев переднего остекления и зеркала обзора задней полусферы.

Механическая трансмиссия трактора Т150 имеет ряд особенностей: При переключении передач не происходит разрыв перехода мощности (во время езды или эксплуатации); Регулируемые характеристики тяги; Поддержка необходимой скорости эксплуатации с соответствующим навесным оборудованием. Крутящий момент от КПП передается на раздаточную коробку, а оттуда ужа к мостам. На трансмиссии происходит отбор мощности для специального навесного оборудования, типа КЗК-10.

Гидравлическая система

На тракторе Т-150 установлена задняя сцепка третьего класса тяги, которая представляет собой шарнирный четырехзвенный трехточечный механизм.

Благодаря большой мощности двигателя эта машина предназначена для проведения тяжелых работ: вспашки большим плугом целинных земель, уборки улиц от снежного покрова, трелевки леса, буксировки застрявших машин и перевозки груженых прицепов.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
