Volvo BL71: технические характеристики

Особенности эксплуатации

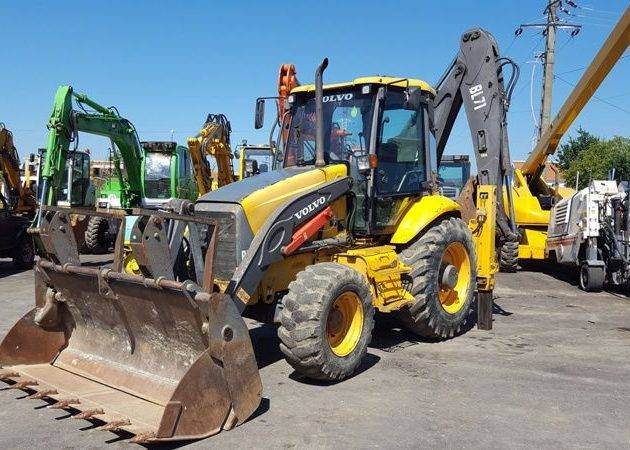

Экскаватор погрузчик Volvo BL71b относится к линейке высокотехнологичных устройств, при разработке которых производитель использовал самые современные технологии. Это позволило сделать модель мощной, экологичной и надежной, что способствовало её повсеместному распространению.

Особого упоминания заслуживают материалы изготовления, которые отличаются длительным сроком службы, обусловленным высокой устойчивостью к коррозии. Это позволяет использовать технику на открытых строительных площадках даже в условиях интенсивных осадков без каких-либо ограничений.

Другой важной особенностью модели является большой выбор навесного оборудования, позволяющий подобрать оптимальное решение для выполнения конкретных задач. Упоминания заслуживает простота управления, обусловленная наличием удобного джойстика, с помощью которого оператор может переключать передачи и выбрать направление движения

Экскаватор прост и удобен в управлении

По сравнению с предыдущими моделями концерна BL71b отличается высокой устойчивостью даже на рыхлом грунте, чего удалось достичь благодаря снижению давления на него. Это позволяет сделать эксплуатацию экскаватора значительно более безопасной.

Гидравлическая система, используемая в экскаваторе, работает по инновационному принципу, что позволяет значительно улучшить точность выполнения манипуляций. У модели есть и множество других преимуществ, заслуживающих внимания потребителя:

• наличие системы самоочищения у колес;
• функция CareTrack, позволяющая контролировать работу изделия, а также выполнять диагностику неполадок;
• наличие многофункционального ковша даже в базовой комплектации;
• трансмиссия Powershuttle, оборудованная гидротрансформатором, а также сервоприводом;
• мощная тормозная система.

Экскаватор-погрузчик данной модификации широко применяется при выполнении землеройных работ, погрузки и разгрузки сыпучих материалов, формировании валов и насыпей, а также для решения многих других задач. Превосходные мощностные показатели делают агрегат одним из лидеров в своем классе.

Обязательно почитайте: Экскаватор погрузчик TLB 825 RM

Устройство

Прежде чем изучить технические характеристики Volvo BL71b, целесообразно более подробно ознакомиться с устройством подобного агрегата. Основой изделия является сварная рама, относящаяся к коробчатому типу. На неё смонтирована кабина, стрела-манипулятор, а также погрузчик.

Гидравлическая система является важным элементом конструкции, предполагает разделение на 2 независимые части, предназначенные для работы передней и задней части экскаватора. Роль шасси выполняет колесная база, оснащенная тормозами мокрого типа с множеством дисков.

Ковш имеет стандартную для подобных устройств конструкцию, однако оснащен системой защиты от перегруза, что позволяет избежать его поломки. КПП отличается стабильным переключением скоростей без рывков и прочих дефектов.

Изделие выпускается в единственной базовой вариации, что обусловлено наличием в ней всех необходимых функций, созданных с учетом требований потребителей. При этом заказчик может адаптировать устройство для эксплуатации в конкретных условиях путем установки дополнительного оборудования.

Технические характеристики Volvo BL71

Основные характеристики
Полное название	Экскаватор-погрузчик Volvo BL71
Общий вес, кг	8594
Двигатель
Модель двигателя	D4D
Тип двигателя	дизель с турбонаддувом
Число и расположение цилиндров	4
Рабочий объём двигателя, см3	4038
Мощность двигателя, кВт (л.с.)	70 (94)
Расчётная частота вращения, об/мин	2200
Производитель двигателя (марка)	Volvo
Топливная система
Максимальная скорость, км/ч	38,5
Размеры
Дорожный просвет, мм	370
Колесная (гусеничная) база, мм	2150
Габаритные размеры, мм	5870x2470x3750
Максимальная высота точки подвеса ковша, мм	3485
Заправочные емкости
Топливный бак, л	120
Система охлаждения, л	19
Гидробак, л.	41
Эксплуатационные характеристики
Глубина копания, мм	159/4300-5370
Высота выгрузки, мм	2630/4030-4800
Колёса
Шины	16 / 70 х 20 / 18,4 х 26
Ходовые характеристики
Вид управления	cидя
Навесное оборудование
Вид рабочего органа	Ковш (передн./задн.)
Вместимость ковша, куб.м.	1,0/0,08-0,21
Ширина режущей кромки ковша, мм	2350/305-1500
Другие характеристики
Вид шасси	Колёса

Выбор производителя погрузчика    Все производители

Амкодор   Борекс   ВТЗ   ВгТЗ   Волжский погрузчик   Донэкс   Дорэлектромаш   Елаз   Интер-Дон   Кировец   Кранэкс   Курганмашзавод   ЛТЗ   Львовский автопогрузчик   МЗиК   МТЗ   МоАЗ   Орел-Погрузчик   Уралвагонзавод   ХТЗ   ЧСДМ   ЧТЗ-УРАЛТРАК   Четра   Эксмаш   ЮЖМАШ   Юргинец   AUSA   Alift   Atlas   Atlet   Avant   BT   Balkancar   Baoli   Bobcat   CASE   CVS Ferrari   Caterpillar   Changlin   Chenggong   Clark   Combilift   Cukurova (TARSUS)   Daewoo   Dalian   Dieci   Dimex   Doosan   Dressta   EP   Eurocomach   Faresin   Forway   Foton Shandong   Fuchs   GEHL   GROS   Genie   GiANT   Goodsense   HIAB   HZM   Hangcha (HC)   Hanix   Haulotte   Heli   Hidromek   Hitachi   Hydrema   Hysoon   Hyster   Hyundai   IHI   JAC   JCB   JLG   John Deere   Jonyang   Juling   Jungheinrich   Kalmar   Kipor   Kobelko   Komatsu   Kramer Allrad   Kubota   LISHIDE   LUQING   LaiGong   Liebherr   Linde   LiuGong   Locust   Longgong (Lonking)   MERLO   Manitou   Maximal   Mecalac   Mitsuber   Mitsubishi   MultiOne   Mustang   NEO   New Holland   Nichiyu   Nissan   Noblelift   Powerplus   Pramac   Racoon   Rocla   SANKO Makina   SDLG (Shandong Lingong)   SZM   Sany   Sennebogen   Shandong (SEM)   Shanghai Pengpu   Shantui   Sinomach   Sisheng   Still   Sunward   Svetruck   TCM   TFN   TOTA   Taian   Takeuchi   Terex-Demag   Thomas   Toyota   Venieri   Volvo CE    Wacker Neuson   Wecan   World   XCMG   XGMA   Xingtai   YINENG   YTO   Yale   Yanmar   Yuchai   Yutong   Zoomlion

Экскаватор-погрузчик Volvo BL71 Plus Экскаватор-погрузчик BL71 Plus, Volvo, Экскаватор погрузчик Volvo BL71 Plus грузоподъемностью 3154 кг, Volvo D5D, для производства сосредоточенных земляных и погрузочных работ, сопряженных с частными перебросками машин между объектами и работой в стесненных условиях – Экскаваторы-погрузчики

Экскаватор-погрузчик Volvo BL71B Экскаватор-погрузчик BL71B, Volvo, Экскаватор-погрузчик Volvo BL71B с ковшом емкостью 0,2 куб.м., D5D CDE3, для работ на стройплощадке и на разработке карьеров, в промышленности, коммунальной отрасли, cельском хозяйстве – Экскаваторы-погрузчики

Экскаватор-погрузчик Volvo BL61B Экскаватор-погрузчик BL61B, Volvo, Экскаватор-погрузчик Volvo BL61B с ковшом емкостью 0,2 куб.м., D5D CDE3, для работ на стройплощадке и на разработке карьеров, в промышленности, коммунальной отрасли, cельском хозяйстве – Экскаваторы-погрузчики

Экскаватор-погрузчик Volvo BL61 Plus Экскаватор-погрузчик BL61 Plus, Volvo, Экскаватор погрузчик Volvo BL61 Plus грузоподъемностью 2691 кг, Volvo D5D, для производства сосредоточенных земляных и погрузочных работ, сопряженных с частными перебросками машин между объектами и работой в стесненных условиях – Экскаваторы-погрузчики

Экскаватор-погрузчик Volvo BL61 Экскаватор-погрузчик BL61, Volvo, Экскаватор-погрузчик Volvo BL61, D4D, для работ на стройплощадке и на разработке карьеров, в промышленности, коммунальной отрасли, cельском хозяйстве – Экскаваторы-погрузчики

Видео

спецтехника прекрасно адаптирована к российским условиям эксплуатации. Просторная кабина оператора с мощной вентиляционной системой и качественным отоплением позволяет эксплуатировать Volvo BL61B в любых климатических условиях и в любой период года. Бездорожья данная машина не боится. Мощная силовая установка в купе с ходовой частью с блокируемым дифференциалом задних колес позволяют полноценно работать в карьерах, при прокладке трубопроводов, на строительных площадках и на пересеченной местности без потери производительности.

Volvo BL61B понравится потребителю, поскольку модель построена и разработана с учетом пожеланий заказчиков со всего мира. Модель способна безотказно выполнять тяжелую работу каждый день.

Среди основных достоинств экскаватора-погрузчика следует выделить:

• отдельные гидравлические клапаны для экскаватора и погрузчика;
• объединение двусторонней гидравлической линии и гидравлического молота. Подобное решение обеспечивает максимальную гибкость техники при работе с многообразными навесными устройствами;
• простоту обслуживания, обусловленную возможностью доступа с уровня земли к большинству точек ремонта и технического обслуживания;
• новейшую кабину оператора Volvo Care Cab;
• надежные и простые органы управления;
• полную блокировку заднего моста;
• наличие быстросъемных соединений навесных устройств, которые позволяют сократить простои техники и обеспечивает максимальный экономический эффект от ее использования.

Модель Volvo BL61B – качественная и надежная машина, являющаяся одной из лучших в своем классе. Ее главными отличиями являются значительная надежность и долговечность элементов и узлов и европейских дизайн, который понравится многим клиентам.

Volvo BL61

Модель Volvo BL61B — экскаватор-погрузчик серии B, предназначенный для рытья котлованов и перемещения тяжелых грузов. Мощная машина размером 5800х2470х3730 мм рассчитана на длительный срок эксплуатации.

Все гидролинии и крепежные элементы изготовлены из материалов, не поддающихся коррозии. Гидравлические узлы выполнены с уплотнительными герметичными кольцами, предохраняющими от протечки. Максимальная производительность шестеренчатого гидронасоса достигает 116 л/мин.

Электрические провода и разъемы влагозащищены, безопасны и надежны. Рабочее напряжение системы составляет 12 В. Электросистема — батарея с пусковым током 690 А и генератор на 95 А.

Колесный погрузчик Вольво BL61 весом 8,5 т может быть оборудован как стандартным ковшом шириной 2350 мм, массой 500 кг, емкостью 0,21 м³, так и многофункциональным ковшом 4 в 1 массой 790 кг. В рукоять агрегата установлены дополнительный гидроконтур и механический замок. Установка гидрозамка на стрелу позволяет расширить функционал и увеличить область применения машины.

Погрузчик может работать с такими навесными агрегатами:

• гидромолот;
• вилы для перемещения груза;
• снегоуборочный отвал;
• щетка;
• крановая стрела.

Телескопическая рукоять производит выемку на глубину до 5,37 м, при этом усиление резания ковша составляет 53 кН.

Стрела узкая, имеет S-образную форму, что упрощает выполнение работ.

Volvo BL61 укомплектован 4-цилиндровым низкоэмиссионным дизельным двигателем D5D от компании Volvo объемом 4038 см³ с турбонаддувом, водяным охлаждением и пониженным расходом топлива. Мощность установки — 86 л. с. Дизелем D7 шведского производства оснащены также машины более высокого класса гусеничного типа, например экскаваторы Volvo EC250DL с мощностью 181 л. с.

Непосредственно к силовой установке крепится коробка передач с 4 скоростями переднего и заднего хода от 6,1 до 38,3 км/ч. Переключение направления хода осуществляется на рулевой колонке.

Тормозная система экскаватора представляет собой многодисковые устройства мокрого сцепления с масляным охлаждением и сервоусилителем, двойную педаль для автономного управления и стояночный механизм, работающий от механического рычага.

Просторная кабина с мягким регулируемым водительским сиденьем, большие, плоские стекла, отсеки для инструментов и вещей, эргономичная схема расположения контрольно-измерительных приборов, рулевая колонка, настраиваемая под человеческий рост, мощная отопительная система, приоткрывающиеся окна — все это создает комфорт и удобство оператору, предотвращает переутомление, защищает от любых погодных условий и повышает производительность.

Особенности экскаваторов-погрузчиков Вольво

Все модели экскаваторов-погрузчиков имеет ряд общих качеств, которые отличают их и дают им преимущества:

• кабина Volvo Care Cab — комфортабельна и просторна, удобная регулировка сиденья, руля, имеет 13 дефлекторов (воздуховодов), систему размораживания и обогрева стекол в базовой комплектации.

  Панорамное остекление плоскими стеклами с узкими угловыми стойками. Для улучшения обзора стекла открываются частично или полностью;

• гидравлические клапаны экскаватора и погрузчика — раздельны;
• дополнительноенавесное оборудование: гидромолот, отвал для снега, щетка, крановая стрела, различные виды ковшей и вилочных захватов. Гидрозамок делает все оборудование быстросъемным;
• 3 схемы управления обратной лопатой экскаватора: «X», «ISO» и «SAE»;
• две тормозных педали используются вместе или по отдельности;
• задний мост полностью блокируется с помощью ножного переключателя;
• ковш погрузчика 1 м³ входит в базовую комплектацию, может быть цельнометаллическим либо двухчелюстным. Вторым вариантом можно выполнить 9 разных операций;

Малый радиус разворота экскаваторов-погрузчиков VOLVO обеспечивается возможностью поворота передних колес на 55°.

• увеличенный угол вращения ковша до 205° улучшает вертикальное копание и позволяет сократить количество перемещений экскаватора;
• стрела ковша — узкая, со сводчатой ребристой конструкцией. Ее форма — дугообразная, что облегчает копание глубоких траншей (6 м.) различной геометрии;
• экскаватор — сдвигаемая каретка управляется 2-мя рычагами, есть блокировка смещения;
• погрузчик — функция самовыравнивания ковша, режим возврата к выемке;
• все контрольные точки машин серии BL сконцентрированы в одном месте и легкодоступны с земли для регулярных проверок уровней жидкостей.

Отличительной особенностью Вольво BL71 является джойстик погрузчика, который легко управляется одной рукой. Помимо погрузчика, джойстиком можно изменить направление движения экскаватора, понизить передачу и отсоединить трансмиссию.

Экскаваторы Case

Колесные и гусеничные экскаваторы марки Case популярны в России благодаря стремлению разработчиков адаптировать технику к местным условиям эксплуатации. Этимашиныиспользуется в основном по прямому назначению. С выходом серии СХ техника получила ряд улучшений, позволяющих добиться большей экономии топлива и предоставить оператору комфортные условия работы.

Экскаваторы Case СХ, начиная с модели 290 и колесные машины 590 – 690 (ST) отлично зарекомендовали себя на строительных площадках. Техника от производителя оснащена системами электронного управления работой двигателя, что позволяет снизить потребность в топливе почти на треть.

Система фильтрации масла удаляет микрочастицы и продлевает срок использования рабочей жидкости. Кабина оператора обеспечивает круговой обзор и комфортные условия работы. Техника оснащается универсальным узлом для быстрой смены инструмента.

В зависимости от модели, колесные экскаваторы могут использоваться в режиме крабового хода. Недостаток дополнительного инструмента компенсируется маневренностью и возможностью применения колесного экскаватора на участках с подтоплением, на сложных вязких и зыбких грунтах.

В России землеройные машины Case пользуются популярностью у компаний любого масштаба. Модельный ряд позволяет подобрать технику с оптимальным соотношением стоимости и функциональности.

Навесное оборудование

Отвал грейдерный – это средство подходит для выравнивания грунта и гравийной поверхности. Такие работы наиболее предпочтительны в летнее время года, а зимой грейдерный отвал можно использовать для уборки снега.
Косилка – приспособление для скашивания травы, срезания кустарников, веток деревьев, ненужных бурьянов и сорняков. Косилка обрабатывает поверхность таким образом, что газон получается чистым, зеленым и ухоженным. Лезвия косилки можно настроить по высоте – в зависимости от того, какая длина у травы

Обратим внимание, что роторная косилка превосходит ручной механизм, поскольку она проще в использовании за счет автоматической работы.
Отвал – универсальное навесное оборудование нескольких видов. В частности, бывают планировочные и бульдозерные отвалы, а также снегоочистительные отвалы

Основной спектр задач, в зависимости от модификации, сводится к уборке строительных отходов, уборке снежных территорий, а также выравниванию земельных участков.
Фреза – устройство для проведения дорожно-монтажных процедур, таких как ямочный ремонт дорожного полотна, либо зарезание стыков.
Щетка – самое востребованное приспособление для коммунального хозяйства. Также имеет несколько версий, различающихся между собой спектром возможностей. Так, помимо поворотной и промышленной щеток, к числу наиболее востребованных можно отнести дорожную щетку с функцией увлажнения. Увлажненный мусор (пыль, листва и т. д.), не распыляясь, быстро собирается в одну кучу. В том числе, щетка способна справиться со свежевыпавшим и рыхлым снегом.
Паллетная вила – данное приспособление выполняет погрузочно-разгрузочную функцию, и применяется в основном для транспортировки особо хрупких и легко бьющихся грузов, располагаемых на поддонах (паллетах). Безусловно, ширину паллетных вил можно настроить под те или иные габариты груза.
Шнекоротор – это устройство может пригодиться для снегоочистительных работ на разных территориях и площадях, включая промышленные зоны, парки, парковочные площадки, места массового скопления людей, тротуары, автомобильные трассы и т. д.
Гидробур – специализированное оборудование, для работы с которым надо соблюдать правила ТБ. Так, данное устройство пригодится при бурении скважин, устройстве буронабивных свай. Помимо этого, с помощью гидробура есть возможность завинчивать винтовые сваи.
Ковш бетоносмесительный – очень полезное приспособление, незаменимое при приготовлении и перевозке бетонной смеси. Такой ковш способен смешивать различные сыпучие материалы, при помощи гидравлического ротора, расположенного внутри ковша. Для загрузки материала необходимо открыть специальную защитную решетку, а выгрузка происходит из гофрированной трубы длиной 1,5 метра.
Гидромолот – это приспособление пригодится для бурения и дробления разнообразных твердых покрытий. В том числе, это может быть негабаритный материал, асфальтная или бетонная поверхность, а также замерзший грунт. Гидромолот также является оптимальным вариантом для демонтажа зданий, подлежащих сносу.

Особенности и преимущества

Компания-изготовитель выпускает большое количество специальной строительной техники. Все машины отличаются высоким качеством, производительностью, надежностью, безопасностью, длительным сроком безотказной службы и возможностью использования в разнообразных сферах.

Универсальность экскаватора-погрузчика Volvo BL61B обусловлена возможностью установки дополнительного оборудования, способного повысить эффективность работ в определенной области. Он продуктивно выполняет поставленные задачи в строительстве, промышленности, дорожном, коммунальном и сельском хозяйстве.

Фото Volvo BL61B

Помимо всех вышеуказанных преимуществ, данная машина отличается современным внешним видом, соответствующим европейским стандартам. При разработке техники были учтены пожелания операторов, что положительно сказалось на эргономичности салона. Она готова выполнять работы высокой сложности с максимальной производительностью. Также к достоинствам экскаватора Volvo BL61B стоит отнести:

• возможность быстрой замены навесного оборудования;
• блокирующуюся заднюю ось;
• простоту и надежность элементов управления;
• современную кабину Volvo Care Cab;
• точки заправки и основные функциональные узлы доступны с уровня земли;
• возможность установки гидравлического молота, для чего предусмотрена возможность объединения потоков магистралей гидравлики;
• отдельные гидроклапаны для рабочих органов.

Вернуться к навигации

Особенности экскаваторов-погрузчиков Вольво BL71

Серия BL, считающаяся наиболее технологичной, представлена на рынке спецтехники в трех модификациях:

• BL71;
• BL71B;
• BL71plus.

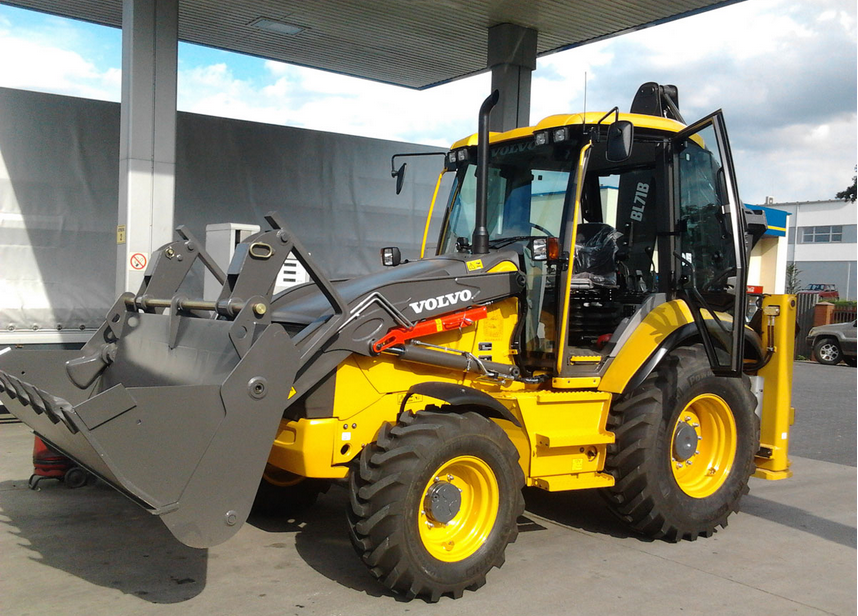

Модель экскаватора-погрузчика VolvoBL71B – одна из инновационных разработок компании, совмещающая в себе мощность, экологичность, функциональность и надежность.

Модель спроектирована с учетом новейших разработок, отличается долговечностью и надежностью. Для создания экскаватора-погрузчика используются только устойчивые к коррозийным процессам материалы высокого качества. В комплектации имеется широкий ассортимент навесного оборудования, значительно расширяющего сферу применения агрегата.

В сравнении с предыдущими модификациями модель более устойчива на рыхлом грунте за счет уменьшения давления на грунт на треть.

Еще одной технической особенностью экскаватора Вольво является уникальная гидравлическая система, обеспечивающая улучшенную координацию движений агрегата, называемая «закрытым центром». Установленный гидротрансформатор позволяет выполнять действия при заборе сыпучего грунта для более аккуратной перегрузки.

Особенности устройства и эксплуатации

• Шведские инженеры компании Volvo спроектировали экскаватор-погрузчик BL71B, полагаясь на свои последние достижения. Безусловно, продвинутая конструкторская база Вольво всегда находилась на шаг впереди от конкурентов. Исходя из этого, неудивительно, что машина получила повышенную надежность и технологии, соответствующие сертификации ISO. Крепежные гидравлические элементы погрузчика выполнены из компонентов, защищенных от коррозии и обладающих повышенной устойчивостью. Электросистема машины надежного защищена от перепадов температур и высокой влажности.
• Испытания доказали, что модель BL71B способна справиться с самыми тяжелыми работами. Специально для этого погрузчик снабжен мощным гидравлическим орудием и высокопроизводительным шасси. Относительно компактные размеры (длина – 5810 мм, ширина 2450 мм) способствует плавности хода и неплохой маневренности на фоне ближайших конкурентов. Вместимость ковша, входящего в стандартное оснащение, составляет 0,2 куб. м. Ковш рассчитан на глубину копания до 4300 мм, а высота погрузки и грузоподъемность достигают 2600 и 2500 мм соответственно. Масса всей конструкции – 7740 кг.
• Машина оснащена четырехцилиндровой дизельной установкой с турбиной. Такой мотор соответствует всем нормам вредных выбросов в атмосферу. В частности, двигатель отвечает стандарту Stage III, что означает одобрение международных экспертов. К тому же, агрегат получил систему прямого впрыска топлива, а также жидкостное охлаждение и предпусковой подогреватель. При мощности 98 л. с. мотор развивает 420 Н/м момента, что указывает на добротные тяговые характеристики.

• Техника довольно устойчива благодаря шасси с мощными лонжеронами, которые дополнительно усилены в местах изгибов. Кроме того, неотъемлемой частью конструкции Volvo BL71B является синхронизированная трансмиссия Powershuttle с сервоприводом и гидротрансформатором. Всего в активе КПП – восемь скоростей, отвечающих за движение передним и задним ходом (по 4 передачи для движения назад и вперед). Уже в базовом оснащении предусмотрен многоцелевой ковш, способный выполнять до девяти операций. Есть универсальные крепления для установки гидромолота, крановой стрелы, специализированного ковша и других полезных опций. Гидравлическая система оснащена клапаном-распределителем, который улучшает точность работы устройства. Более того, гидросистема способна автоматически переходить в режим простоя, когда она не используется.
• Специальная телескопическая рукоять призвана расширить радиус работы аппарата. Она способствует увеличению вылета стрела на 10 метров. Рулевой механизм снабжен гидравлическим приводом, который интересную особенность – так называемую приоритетную подачу жидкости. В качестве опции предлагаются джойстики с сервоприводом, призванные облегчить процесс управления техникой, повысить производительность труда и точность выполнения операций, связанных с наклоном, опусканием, подъемом и другими движениями навесного оборудования. Теперь (благодаря джойстику) это можно сделать одной рукой.
• Тормозная система экскаватора-погрузчика Вольво BL71B представляет собой мощный многодисковый механизм, работающий в масляной ванне. Такие тормоза практически лишены проблем, связанных с появлением эффекта «сухого трения» деталей.

• Машина оснащена многофункциональной кабиной с продуманным рабочим местом, которое можно настраивать под себя (имеется ввиду возможность регулировки сиденья и рулевой колонки). На передней консоли рассредоточены все ключевые приборы и индикаторы, а для настройки температуры в салоны предусмотрен кондиционер и отопитель – это необходимые элементы оснащения в угоду адаптации погрузчика к жарким или морозным климатическим условиям. Шумоизоляционное покрытие кабины не пропускает в салон посторонние звуки и вибрации, и за счет этого создается удобство и уют для водителя. Отличная обзорность была достигнута благодаря широкой площади остекления.
• Высокая ремонтопригодность погрузчика подтверждена многолетними исследованиями, а также отзывами пользователей. При необходимости, в процессе обслуживания машины можно положиться на интеллектуальную систему Volvo CarTrack, которая способна автоматически выявить неполадки в рабочих органах и агрегатах, выполнить их диагностику и подсказать мастеру способ устранения той или иной проблемы.

Volvo BL71: технические характеристики

Экскаватор-погрузчик Volvo BL71B — это одна из машин особой серии Volvo Construction. Техника объединяет возможности обычного колесного экскаватора и мощного фронтального погрузчика. Современные системы, комфортная кабина оператора и стильный фирменный дизайн производителя стали ключевыми особенностями нового поколения универсальных строительных машин Вольво.

Экскаватор-погрузчик Volvo BL71B: технические характеристики

Производитель называет серию BL71B — машина повышенной эффективности. Отличные характеристики грузоподъемности, маневренности и надежности расширяют сферы использования экскаваторов-погрузчиков. Многофункциональность машин обеспечивается широким спектром применяемого навесного оборудования. Вольво выпускает сменные рабочие органы для опциональной установки на свою технику. Двусторонняя линия гидравлической системы позволяет использовать два вида оборудования сразу.

Благодаря особенностям конструкции экскаватора, точки технического обслуживания машины доступны с земли. Поэтому на замену сервисных жидкостей и расходных материалов затрачивается минимум времени. Безопасная кабина с эргономичным расположением рычагов управления и приборной панели позволяет не только комфортно работать, но и отдыхать. Внутри имеется место для вещей оператора.

Погрузочный механизм отличается высокими показателями усилий подъема и отрыва, а детальная настройка системы управления обеспечивает не только производительность, но и точность операций. Для погрузчика и экскаватора предусмотрены различные линии гидросистемы, что позволило оптимизировать работу каждого механизма.

Двигатель

На экскаваторах-погрузчиках Volvo BL71B используются проверенные времен и тяжелыми условиями работы заводские двигатели. Высокоэффективный силовой агрегат принадлежит к самому высокому доступному экологическому классу, отличается надежностью в работе и топливной экономичностью.

На машинах серии BL71B устанавливаются агрегаты Volvo CD3E. Покупателю доступны модели с дизелями, полезная мощность которых составляет 91 л.с./68 кВт и 98 л.с./73 кВт по различным классификациям ISO. Полная мощность мотора при номинальной частоте вращения коленвала достигает 94 л.с./70 кВт и 100 л.с./74,9 кВт соответственно. При этом номинальное число оборотов двигателя составляет 1600 в минуту, а максимальный крутящий момент достигает 400 и 420 Нм.

Трансмиссия и гидравлическая система

В дополнение к двигателю на BL71B устанавливается механическая четырехступенчатая коробка передач с сервоприводом переключения. В агрегате реализована функция переключения под нагрузкой без потери потока мощности. Машина может двигаться назад на четырех скоростях. В режиме переключения сервоприводом максимальная скорость движения вперед составляет 37,3 км/ч. В режиме PowerShift (переключение под нагрузкой) экскаватор-погрузчик движется с максимальной скоростью 36,5 км/ч.

Гидравлическая система BL71B представляет собой комплекс с разделением потоков рабочей жидкости. Основной узел — аксиально-поршневой насос с закрытым центром и регулируемой в зависимости от мощности производительностью. Максимальная подача жидкости — 160 л/мин. Рабочее давление для экскаватора и для погрузчика составляет по 250 бар.

Рабочие показатели экскаватора

Основной рабочий орган — стрела с ковшом. Стрела представляет собой сварную коробчатую конструкцию закрытого типа, составленную из нескольких компонентов. Для повышения прочности шкворень стрелы выполнен из чугуна. С помощью выдвижной рукояти можно увеличивать вылет на 1 м.

Характеристики ковша:

• ширина ковша — 610 мм;
• вместимость ковша — 0,2 м3;
• усилие отрыва на ковше — 62,4 кН;
• усилие отрыва на рукояти — 38,8 кН;
• угол поворота ковша — 205 градусов;
• максимальная глубина выемки — 6,02 м.

Рабочие характеристики погрузчика

Volvo использует собственный патентованный механизм с одним гидравлическим цилиндром, системой самовыравнивания, функцией возврата к копанию и плавающим режимом работы.

• стандартный ковш — 1 м3;
• высота подъема ковша — 2350 мм;
• грузоподъемность на максимальной высоте — 3390 кг;
• усилие отрыва на ковше — 57,1 кН;
• усилие отрыва на рукояти — 55,4 кН.

Габаритные размеры

• длина — 5810 мм;
• ширина — 2450 мм;
• высота — 3750 мм;
• колесная база — 2190 мм;
• дорожный просвет — 360 мм;
• эксплуатационная масса в зависимости от используемого рабочего оборудования — 7740-9800 кг.

Получите выгодное предложение от прямых поставщиков:

Источник

Коротко о производителе

Стоит отдельное слово уделить производителю в лице Volvo, который является шведским концерном по производству коммерческих и грузовых разновидностей легковых игрузовых автомобилей, двигателей, автобусов, автобусных шасси и всевозможного оборудования.

Производитель компания Вольво

Этимология слова «Volvo» являлось лозунгом компании, что в переводе с латинского – SKF – «Кручусь» или «Вращаюсь», однако спустя время, стало вариантом «Качусь». Компания основана еще в 1915 году, что позволяет говорить о ее состоятельности в качестве автопроизводителя.

При этом производственный круг компании широк. Ранее Вольво занимался производство не только грузовых автомобилей и техники, но и легковыми авто, однако экономические потрясения сказались на производительности, и работу пришлось передать концерну Ford.

Отдельное слово необходимо уделить структуре концерна, разделенного на 9 производственных компаний и 11 бизнес-подразделений. Одним из них является производственная компания Volvo Construction Equipment занимающаяся разработкой, производством и обслуживанием стройтехники.

Именно благодаря данному подразделению на свет появляется строительная техника под логотипом Volvo, начиная от дорожных машин: дорожные катки, экскаваторы, грейдеры, асфальтоукладчики (см. Vogele), вилочные погрузчики и заканчивая полным набором комплектующих для них.
