Малый трактор МТЗ 320 технические характеристики

Назначение

Свой технический потенциал трактор в полной мере раскрывает в сельскохозяйственной отрасли и сфере коммунального хозяйства. Компактные размеры и малый вес позволяют ему эффективно осуществлять производственную деятельность на дворовых территориях, тротуарах и небольших площадках. Машина предназначена для проведения следующих видов работ:

  • пропашных мероприятий;
  • посева зерновых культур и корнеплодов;
  • заготовки кормов;
  • планировки земляного полотна;
  • уборки территорий от мусора и снега;
  • перемещения грузов;
  • погрузочно-разгрузочных операций.

Для того чтобы иметь общее представление о белорусском тракторе, необходимо просмотреть фото МТЗ 320, размещённое ниже:

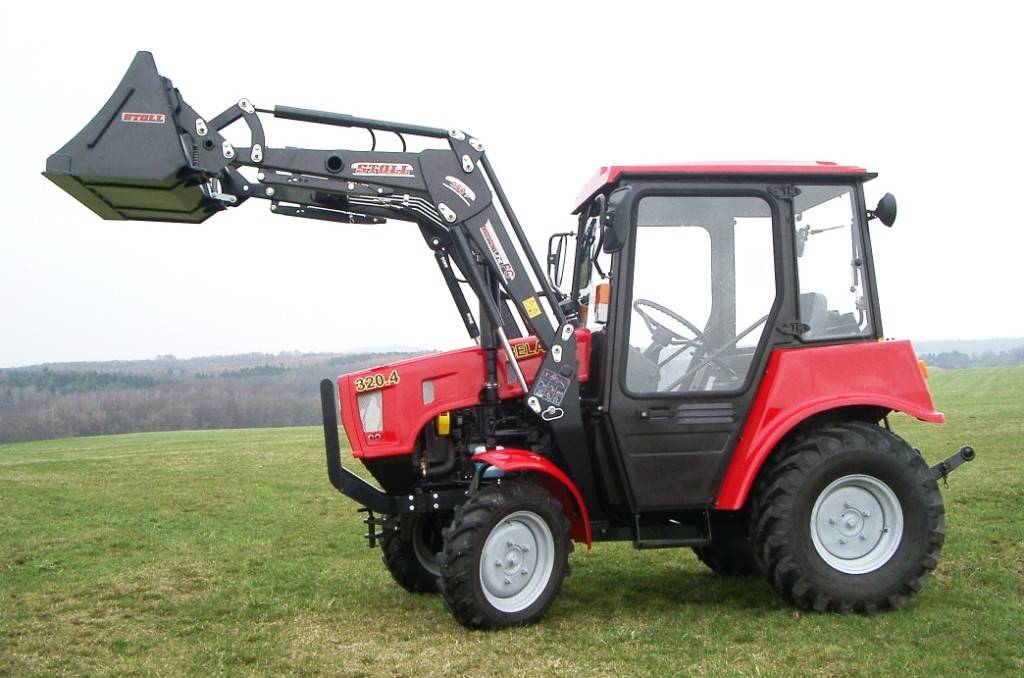

Трактор МТЗ 320

Двигатель трактора

Трактор оснащён дизельной силовой установкой (LDW -1603) с тремя цилиндрами на четыре такта и турбинным наддувом. Применяется непосредственный предкамерный впрыск топлива, за счет чего работа агрегата проходит плавно, без вибраций. Мотор собирается в Словакии, что свидетельствует о качестве проделанной работы. Благодаря жидкостному охлаждению, установка нормально работает, как в жаркое, так и в холодное время года.

Двигатель LDW-1603 на трактор МТЗ-320:

Компоненты мотора:

  • Остов;
  • Головка цилиндров;
  • Механизм кривошипов и шатунов;
  • Механизм распределения газов;
  • Механизм смазки;
  • Механизм питания;
  • Механизм охлаждения.

Преимущество двигателя, пониженный расход горючего и надёжность. Крепление мотора на остове повысило жёсткость конструкции, обеспечило лёгкий доступ к элементам, и обзор при движении. Силовой агрегат проявил себя как надёжный и безотказный механизм, поэтому применение изделия оправдано на остальных модификациях тихоходной машины.

Цены

Цена нового «Беларус 320.4» в базовой комплектации колеблется от 460 до 540 тыс. рублей. Продаются эти трактора по всей России от Иркутска до Мурманска, от Калининграда до Краснодара. Более пятидесяти только официальных дилеров по всей стране. Отсюда и разбег цен. Подержанный трактор этой модели можно приобрести не более, чем на 30% дешевле нового. Это связано с тем, что модель является довольно новой и вторичный рынок в этом направлении не такой уж и большой. За навесное оборудование прийдётся доплачивать от 25 до 10 тыс. рублей за единицу, а прицепное обойдётся и того выше — от 100 до 180 тыс. рублей.

Ввод в эксплуатацию

Для исключения возможных неприятных неожиданностей в работе, перед началом эксплуатации трактора «Беларус 320.4» необходимо выполнить следующие действия:

  1. Обязательная проверка крепежа всех деталей, а в особенности ходовой системы, трансмиссии, ПВМ, рулевого управления, осветительных приборов и сигнализации.
  2. Незамерзающая жидкость (смесь антифриза с дистиллированной водой) в системе охлаждения должна быть залита до максимального уровня по соответствующей метке на бачке.
  3. Необходимо убедиться в полной исправности гидронавесной системы.
  4. Обязательно проверяется наличие залитого по уровню масла в баке гидросистемы.
  5. Если присоединено навесное или прицепное оборудование, то нужно убедиться в его правильной установке.
  6. Проверить, есть ли ограждающие кожухи на всех вращающихся узлах.

Поскольку рычаг переключения передач сблокирован с системой запуска двигателя, то для заводки трактора вначале выжимается сцепление, рычаг переключения передач переводится в крайнее левое положение в позицию«Нейтраль» и только затем включается зажигание. Перед троганием с места следует убедиться, что в непосредственной опасной близости нет окружающих. Плавно отпускаете сцепление и трогаетесь.При езде не следует делать крутых поворотов. При спусках используйте низшие передачи и не оставляйте трактор на склонах.Переезжать встречающиеся препятствия необходимо на небольшой скорости под прямым углом.

Внимание! Ни в коем случае нельзя работать на тракторе в закрытых помещениях, где не обеспечена достаточная приточно-вытяжная вентиляция

Область применения и модификации трактора МТЗ 320.4

Сфера применения минитракторов 320 модели очень обширна. Универсальность конструкции позволяет агрегатировать данный трактор большим количеством навесного и прицепного оборудования, что позволяет выполнять с помощью этой машины самые разнообразные задачи.

МТЗ 320.4 используется в коммунальном хозяйстве. Компактные размеры и высокая проходимость позволяют успешно маневрировать на тракторе в условиях ограниченного пространства города

Эта модель соответствует европейским экологическим нормам, что важно в условиях проживания большого количества людей

На базе 320 модели собирают готовые коммунальные машины: Беларус МП-320, МУ-320 и МПУ-320. Эта специализированная коммунальная техника поставляется в комплекте со щеточным механизмом, отвалом фронтального типа и ковшами различного размера и объема. Эти машины могут применяться для уборки улиц от мелкого и крупного мусора, снежных заносов, земляных работ, планировки площадок, транспортировки песка, щебня и прочих сыпучих веществ на небольшие расстояния. Экономичность и высокая ремонтопригодность этих машин делает их использование коммунальными предприятиями высокопродуктивным.

Также трактора МТЗ 320.4 используются в сельском хозяйстве. Наибольшей эффективности удается достичь при эксплуатации этой модели на небольших фермах в комплексе с различными сельскохозяйственными орудиями. Универсальность гидронавесной системы позволяет использовать один трактор для разного типа работ, что существенно снижает затраты на возделывание культур и их себестоимость. Трактор может агрегатироваться плугами, сеялками, косилками, распылителями удобрений и прочими орудиями, необходимыми для проведения сельскохозяйственных работ.

Еще одной сферой применения трактора Беларус 320.4 является строительство. В комплексе с ковшами экскаватора и различными отвалами этот трактор применяется для проведения земляных работ. Прицепное оборудование позволяет транспортировать строительные материалы на большие расстояния. Трактор отлично подойдет для расчистки и планировки строительной площадки.

Достоинства и недостатки

Владельцы тракторов семейства 320 отмечают следующие положительные стороны машины:

  • малые габариты, которые обеспечивают маневренность;
  • система полного привода;
  • приводной вал в трансмиссии, позволяющий работать с различным прицепным оборудованием;
  • регулируемая колея;
  • удачно подобранные передаточные числа коробки позволяют обеспечить высокие тяговые усилия;
  • удобный доступ к узлам для обслуживания и ремонта.

Основные нарекания связаны с силовым агрегатом и трансмиссией:

  • встречаются сложности с запуском дизеля LDW1503 при низкой температуре;
  • дорогие запчасти для импортного двигателя;
  • заедания при переключении на вторую передачу;
  • ускоренный износ шестерен дифференциала;
  • необходимость постоянной проверки состояния сцепления и проведение периодической регулировки зазора.

Главные достоинства

Машина обладает относительно малыми габаритами, что упрощает эксплуатацию в теплицах, небольших помещениях и на других ограниченных пространствах. Это делает её отличной альтернативой более тяжёлой технике, применение которой не всегда целесообразно.

Другие преимущества:

  • оптимальная мощность;
  • подвижность и маневренность;
  • простое управление, с которым справится как новичок, так и профессионал;
  • максимальный комфорт оператора;
  • быстрая смена навесного оборудования;
  • высокая ремонтопригодность;
  • полный круговой обзор;
  • простота технического обслуживания (все узлы и горловины выведены в легкодоступные места).

Среди недостатков:

  • малый объём бака;
  • сложности с запуском в сильный мороз;
  • проблемы с обработкой твёрдых грунтов;
  • не самая низкая цена.

Если вы хотите заказать технику без переплаты, обращайтесь в ООО «ГРАНТЭК XX1». Для согласования деталей сотрудничества звоните по телефону +7 (495) 215-15-26 (Москва).

Устройство и особенности эксплуатации

Беларус 320 имеет колесную формулу 4 на 4, причем задние колеса заметно больше передних. Кабина находится в задней части машины, капот, закрывающий основные узлы – в передней части. Привод техники распределен на все колеса, за счет чего возможности модели при буксировке или сложных погодных условиях повышаются.

Ходовая часть представлена направляющими, ведущими передними и задними колесами. Специальный механизм позволяет менять ширину колеи.

Трансмиссия Беларус 320 является механической ступенчатой с 24 передачами (16 вперед, 8 назад). В состав коробки входит понижающий редуктор, обеспечивающий большое количество скоростей. Выбирать и переключать режимы редуктора разрешается только при неработающем двигателе и остановленном тракторе. В качестве сцепления используется сухая однодисковая фрикционная муфта.

Передний мост портального типа является ведущим и включает 3 части. Для него характерны свободный ход храпового механизма и самостоятельная блокировка дифференциала. Он крепится на полураму и прекращает работу после остановки муфты сцепления. Задний мост служит для передачи мощности от силовой установки за счет 2-скоростного привода. Данный элемент является составным и имеет принудительную блокировку дифференциала.

Основные тормоза техники – дисковые раздельные для правого и левого колес (работают в масле). Стояночные тормоза представляют собой основные тормоза, зафиксированные посредством отдельного рычага.

На Беларус 320 устанавливается раздельно агрегатная гидравлическая система, объединенная с гидросистемой рулевого управления. Она используется для работы с гидрофицированными, навесными и полунавесными устройствами. Агрегатирование трактора с дополнительным оборудованием и машинами выполняется посредством специальных тягово-сцепных приспособлений. Предельная грузоподъемность нижних тяг составляет 750 кгс, производительность насоса – 16 л/мин.

Управление машиной осуществляется при помощи гидрообъемного оборудования. Положение руля оператор может настраивать по высоте и наклону. Гидронасос системы монтируется на моторе, что облегчает его обслуживание.

Электрическая составляющая представлена генератором на 630 Вт, аккумулятором на 88 Ач и пусковым механизмом со стартером.

Основание кабины крепится на остове трактора. Установка выполняется с использованием виброизоляционных элементов, что увеличивает комфорт в салоне. Кабина является герметизированной и оборудуется специальным защитным тентом-каркасом или дугой безопасности.

Компоновка кабины определяется комплектацией машины. В базовом исполнении модель оснащается рабочим местом оператора с регулировками по расположению и массе, солнцезащитным козырьком, аптечкой, зеркалами заднего вида и информативной приборной панелью. В салоне устанавливаются системы отопления и вентиляции. Рулевое управление имеет гидроусилитель, облегчающий работу водителя. Основные органы находятся вместе в функциональных областях. Педали управления тормозами и сцеплением устанавливаются в зоне, удобной для оператора. Справа от водителя располагаются органы управления гидравлической системой.

В качестве опционального оборудования для модели Беларус 320 предлагаются:

  • пневматический привод тормозов для прицепа;
  • передний вал отбора мощности;
  • дополнительные грузы для передней части, обеспечивающие улучшение тяговых показателей и устойчивости;
  • буксирная вилка для работы с прицепом;
  • передняя навесная система.

Беларус 320 считается одним из наиболее надежных тракторов малого класса. Однако перед полноценной эксплуатацией рекомендуется выполнить следующие операции:

  • проверить крепеж элементов и деталей (особенно рулевого управления, сигнализации, ходовой части, ПВМ, осветительных приборов и трансмиссии);
  • убедиться в правильной работе гидронавесной системы. После проверки уровня масла в баке, осмотреть места крепления прицепного и навесного оборудования;
  • проверить уровень незамерзающей жидкости в охлаждающей системе (должен быть на предельном уровне – соответствующая отметка на баке);
  • проверить наличие ограждающих кожухов на вращающихся элементах.

Описание, сфера применения трактора

Минитрактор МТЗ 320, представляет собой унифицированную технику малых размеров, выпускаемую на заводе тракторов в Минске (Беларусь). Частая сфера применения машины: обработка земляных наделов, посев и сбор урожая, транспортировка грузов. На фермерских угодьях производительность достигается при работе на маленьких и средних участках с лёгкими почвами.

Машину применяют для выполнения общественных заданий, на стройке, в лесозаготовках. Малые размеры, манёвренность и масса дают трактору преимущества эксплуатации в теплицах, цехах и в других промышленных помещениях.

Косилка на трактор МТЗ 320:

Области применения:

  • Работы с землёй (подготовка почвы, посев, уборка урожая);
  • Буксировка прицепов, тяжёлой техники;
  • Сфера лесозаготовок;
  • Сфера животноводства;
  • Сфера коммунального хозяйства;
  • Строительная сфера.

Преимущество техники в том, что трактор Беларус 320 совмещён с большим ассортиментом навесного оборудования. Такая характеристика даёт машине дополнительные преимущества и делает пригодной для решения многоуровневых задач. Недостаток, малая мощность силовой установки, однако этот показатель компенсируется манёвренностью, скоростью и качеством выполнения поставленных задач.

На базовую модель, по желанию заказчика, устанавливается следующая комплектация: кабина на одно место, тент, дуга безопасности. Благодаря применению остекления, агрегат с кабиной имеет улучшенный обзор. Способность стекла удерживать тепло делает пространство комфортным не зависимо, от погоды и месяца бортом машины.

Достоинства и недостатки

По многочисленным отзывам владельцев и механизаторов об опыте эксплуатация компактного трактора МТЗ 320 можно выделить следующие его достоинства и преимущества:

  • большое количество модификаций, которые позволяют подобрать трактор с требуемой специализацией;
  • высокая маневренность, обеспеченная компактными габаритами;
  • полный привод, обеспечивающий высокую проходимость;
  • хорошие тяговые качества, усиленные сцепные свойства, достигающиеся установленным двигателем и конструкцией трансмиссии;
  • универсальность;
  • надежные дизельные двигатели для МТЗ 320 всех модификаций;
  • наличие двухскоростного вала отбора мощности;
  • ремонтопригодность, обеспеченная доступностью запасных частей, простой конструкцией, подробной инструкцией по эксплуатации и руководством по ремонту;
  • возможность изменения ширины колеи повышает многофункциональность при выполнении сельхозработ;
  • наличие большого количества разнообразного дополнительного оборудования;
  • способность буксировки груженого прицепа массой до 1,1 тонны.

Кроме преимуществ у 320 МТЗ также отмечаются в отзывах и недостатки:

  • сложности запуска двигателя Ламборджини в холодный период;
  • периодически возникающие трудности при включении второй передачи;
  • повышенный износ шестерен в заднем мосту;
  • необходимость частой регулировки сцепления или смены диска сцепления.

Особенности

– двигатель Lombardini водяного охлаждения, соответствие стандартам Euro-3A;- по заказу возможно исполнение – двигатель ММЗ, г. Минск;- низкий расход топлива (от 1,6 л. в час);- изготовление корпуса кабины – стеклопластик;- поперечина и вилка буксирная в КОМПЛЕКТЕ;- небольшие габаритные размеры;- малый радиус разворота;

Двигатель:

ТипДизель четырехтактный
МодельLOMBARDINI
Мощность, кВт(л.с.)26,5(36)
Номинальная частота вращения, об/мин3 000
Количество цилиндров3
Диаметр цилиндров/ход поршня, мм90.4
Рабочий объем, л1,65
Максимальный крутящий момент, Н*м92
Коэффициент запаса крутящего момента12
Удельный расход топлива, гр/кВт*Час358
Емкость топливного бака, л32

Трансмиссия:

Муфта сцеплениясухая, однодисковая, фрикционная, постоянно замкнутая
Коробка передачмеханическая, ступенчатая с шестернями постоянного зацепления, с зубчатыми муфтами легкого включения
Число передач, вперед/назад16/8
Скорость движения,вперед/назад, км/ч:1,0-25,0/1,8-13,3
Задний ВОМ:
независимый I, об/мин540
независимый II, об/мин1 000
синхронный I, об/мин3,4

Размеры и масса:

Общая длина, мм2 510
Ширина, мм1 550
Высота, мм2 150
База трактора, мм1 690
Колея, мм:
по передним колесам1260, 1410
по задним колесам1250,1400
Агротехнический просвет, мм435
Наименьший радиус поворота, м3,7
Масса эксплуатационная, кг1 720
Масса в состоянии отгрузки, кг1 690
Масса максимально допустимая, кг2 800
Максимальная глубина преодолеваемого брода, мм0,45
Размеры шин:
передних колес7,5L-16
задних колес12,4L-16

Гидронавесная система:

Универсальная, раздельно-агрегатная

Грузоподъемность на оси,кг1 100
Максимальное давление, МПа20
Производительность насоса, л/мин17
Емкость гидросистемы, л9

Передний ведущий мост:

с главной передачей, с самоблокирующимся дифференциалом с храповым механизмом свободного хода, с цилиндрическими конечными передачами

Кабина:

Комфортабельная, с фильтрацией воздуха, подаваемого вентиляторами, с системой подогрева, с открывающимися боковыми окнами, задним стеклом и люком крыши, с электрическими стеклоочистителями стекол и омывателем переднего стекла

Комплектация:

пневмосистема, вилка буксирная, поперечина, отопитель, задний ВОМ (2-х скоростной, синхронный, 8/21 или 6/21 шлицов), заднее навесное устройство (3-х точечное, 2 гидроцилиндра, фиксирующие цепи), гидровыводы (2 на задней стороне, 2 спереди), трехсекционный гидрораспределитель, розетка (на задней стороне); переднее и заднее рабочее освещение (2 сзади, 2 спереди), поворотные лампы (4), лампы аварийного освещения, подсветка номерного знака, комплект ЗиП

По заказу:

Вал Карданный
ГенераторLOMBARDINI ААК 4569 Генератор 104.1157.260 14V 65A код IA0711
ДвигательДвигатель LOMBARDINI LDW 1603/B3 мтз-320 (3-х цилиндр., 1649 см3, 40,8л.с.)
Дифференциал
Кабина
Колонка рулевая
Комбинация приборов
Коробка передач1700010- 02-320 КПП на МТЗ-320
Коробка раздаточная
Корпус гидросистемы
Корпус сцепления
Крышка привода переднего моста
Мост задний2401010-А-320 Задний мост
Передний мост2300010-02-220 Мост передний мтз-320
Насос дозатор
Насос НШ гидросистемы
Насос НШ рулевое
Насос топливный
Пневмокомпрессор
Промежуточная опора карданного вала
Распределитель
Регулятор давления пневмосистемы
Сиденье оператора
СтартерСтартер 5840.191 LOMBARDINI (МТЗ-320) 2kW Финляндия (их маркировка 01-5553)
Стеклоочиститель передний
Тахоспидометр
Тормозной кран
Трансмиссия
Турбокомпрессор
Цилиндр гидросистемы
Шестерни главной передачи в паре
Шина задняя леваяШина 11.2-20 Ф-35-1 нс 8 Белшина перед мтз-82.1 задн мтз-320/422Шина 12.4-16 ФБел-160 (диск w8х16-320-3107020) камера 12,4-16 зад мтз-320 перед мтз-921Шина 12.4L-16 ФБел-160М (диск w8х16-320-3107020) камера 12,4-16 зад мтз-320 перед мтз-921
Шина задняя праваяШина 11.2-20 Ф-35-1 нс 8 Белшина перед мтз-82.1 задн мтз-320/422Шина 12.4-16 ФБел-160 (диск w8х16-320-3107020) камера 12,4-16 зад мтз-320 перед мтз-921Шина 12.4L-16 ФБел-160М (диск w8х16-320-3107020) камера 12,4-16 зад мтз-320 перед мтз-921
Шина передняя леваяШина 210/80R16 Бел-166 (диск W6х16) мтз-422(передняя)/320(иногда)Шина 7.50-16 нс 4 ФБел-253 (диск 600-3101020) камера 7,50-16 перед мтз-320
Шина передняя праваяШина 210/80R16 Бел-166 (диск W6х16) мтз-422(передняя)/320(иногда)Шина 7.50-16 нс 4 ФБел-253 (диск 600-3101020) камера 7,50-16 перед мтз-320
Щиток приборов

Преимущества МТЗ 320.4 перед другими моделями тракторов

Согласно испытаниям, проведенным на территории Минского тракторного завода, Беларусь 320,4 при очистке площади размером 178400 кв. м. выполнит работу также как и трактор МТЗ Беларус 82.1, при этом сэкономив до 60% средств на обслуживание техники.

  • Комфортабельная отапливаемая кабина с регулируемым сидением;
  • Двигатель трехцилиндровый мощностью 26,5 (36,0) кВт (л.с.);
  • Широкий диапазон скоростей;
  • Простой доступ к узлам для ремонта и обслуживания.

Трактора Беларус МТЗ 320.4 способны удовлетворить интересы широкого круга покупателей благодаря своей универсальности, топливной экономичности, набору скоростей, параметрам гидронавесной системы, экологичности, набору дополнительного оборудования и вспомогательных узлов, комфорту и современному дизайну.

Возможные модификации и аналоги

Мини-трактор можно встретить в нескольких видах модификаций:

  1. МТЗ-320.3. Его используют для выполнения разнообразных сельскохозяйственных видов работ, а также перевозки грузов. Особенно актуально использование данной модификации трактора Беларус этой модели для обработки междурядий, шириной 400, 600, 700 мм шириной. Мощность агрегата достигает 27 лошадиных силы. Это стало возможным благодаря наличию дизельного двигателя высокой мощности. Масса трактора достигает 1700 кг .
  2. МТЗ-320.4. Аппарат оборудован дизельным четыхтактым двигателем, мощностью 35 лошадиные силы. Однодисковая фрикционная трансмиссия имеет замкнутый тип. Мини-трактор оборудован механической коробкой передач с понижающим редуктором. Возможность использования дополнительного навесного оборудования позволяет использовать машину для выполнения широкого диапазона сельскохозяйственных и коммунальных видов работ.
  3. МТЗ-320.5. Отличительной особенностью трактора данной модификации является высокий уровень комфорта. Это стало возможным благодаря использованию модифицированной кабины современного образца. Через большое лобовое стекло водителю открывается большой панорамный обзор. Кроме этого машина оснащена двумя топливными баками (на 46 и 48 литров). Все эти характеристики обеспечивают максимально комфортную работу тракториста.

Существенных отличий между вышеперечисленными модификациями трактора МТЗ-320 нет. Разница заключается только в габаритных размерах и конструкции кабины и мощности моделей.

У трактора данной модели есть несколько аналогов. Среди наиболее известных можно назвать такие:

  • Владимировец Т-25. Создан на тракторном заводе во Владимире. Его отличительной особенностью является довольно большой вес, а также двигатель небольшой мощности. Его теххарактеристики ничем не уступают тем, которые присущи трактору МТЗ-320;
  • Синтай. Модель выпускается в Китае. Сборка трактора происходит без кабины. Мощность аппарата уступает мощностным показателям МТЗ-320;
  • Фотон. Мощность и качество сборки уступает аналогичным характеристикам мини-трактора МТЗ-320. Ценовая категория Фотона также ниже.

Вышеперечисленная информация в который раз подтверждает высокое качество, надежность, функциональность и популярность мини-трактора МТЗ-320 у покупателей.

Использование трактора

Функционал трактора МТЗ 320 Lombardini, купить который можно в нашей компании на приемлемых условиях, позволяет его использовать в следующих отраслях производства:

  • Сельское хозяйство: Для оросительных, мелиоративных и др. сельскохозяйственных работ;
  • Коммунальное хозяйство: При проведении работ по уборке территории от ТБО и излишков снега;
  • Приусадебные участки и фермы: Для организации полевых и садовых мероприятий;

Вывод: При эксплуатации трактора в полевых условиях, где требуется предельная ресурсная выработка целесообразно использовать как технику с белорусским агрегатом, так и МТЗ 320 Lombardini, а при проведении разовых мероприятий, где требуется надежность и комфортные условия эксплуатации следует выбирать словенский Lombardini.

Двигатель МТЗ 320 Lombardini LDW1603

  • Тип: четырехтактный дизель
  • Модель: Lombardini LDW1603/B3
  • Мощность, кВт (л.с.): 26,5 (36,0)
  • Номинальная частота вращения вала, об/мин: 3000
  • Количество цилиндров, шт: 3
  • Диаметр цилиндров/ход поршня, мм: 88/90,4
  • Объем двигателя, л: 1,649
  • Максимальный крутящий момент, Нм: 92
  • Запас крутящего момента, %: 12
  • Емкость бака, л: 32
  • Класс: 0,6
  • Стандарт выхлопа: Euro-3A

Трансмиссия:Муфта сцепления сухая, однодисковая, фрикционная, постоянно замкнутаяКПП механическая, ступенчатая с шестернями постоянного зацепления, с зубчатыми муфтами легкого включения, двухдиапазонная с понижающим редукторомЧисло передач:

  • вперед: 16
  • назад: 8

Скорость движения, КМ/Ч:

  • вперед: 1,0-25,2
  • назад: 1,8-13,3

Задний Вал Отбора Мощности ( ВОМ ):

  • зависимый I, об/мин: 540
  • зависимый II, об/мин: 1000
  • синхронный I, об/м пути: 3,4
  • синхронный II, об/м пути: 6,3
  • Главная передача: конические шестерни со спиральными зубьями
  • Дифференциал заднего моста: шестеренный, конический с 2 сателли­тами, с механической блокировкой
  • Конечные передачи: одноступенчатые редукторы с цилиндрическими прямозубыми шестернями
  • Привод: 4х4

Тип: дисковые, в масле, механические (раздельное управление)

Масса и размеры

  • Длина, мм: 3050/3220
  • Ширина, мм: 1550
  • Высота, мм: 2150
  • База , мм: 1690

Колея, мм

  • передние колеса: 1260;1410
  • по задние колеса: 1250;1400
  • Дорожный просвет, мм: 320
  • Радиус поворота, м: 3,7

Эксплуатационная масса, кг.

с кабиной: 1720

  • передние колеса: 7,5L-16
  • задние колеса: 12,4L-16

Гидросистема

  • Тип: раздельно-агрегатная
  • Грузоподъемность на оси подвеса, кг: 1100
  • Максимальное давление, кгс/см2: 200
  • Производительность насоса, л/мин: 17
  • Емкость масло-бака гидросистемы рулевого управления, л: 9,0

Технические характеристики

МТЗ-320 — это минитрактор белорусского производства, который выпускает РУП Минский тракторный завод. Машина обладает достаточно широким спектром применения: трактор можно задействовать в сфере сельского хозяйства, коммунальных служб, а также в строительстве и дорожных работах.

Двигатель

В качестве силовой установки, на мини-трактор устанавливается четырёхтактный дизельный двигатель LDW 1503 NR. Этот силовой агрегат производится в Эстонии под маркой Lombardini. Двигатель выдаёт 36 лошадиных сил при рабочем объёме в 7,2 литра.

Дизель обладает турбированным впрыском топлива. Тип охлаждения – жидкостный. Расход горючего при максимальных нагрузках составляет 329 г/кВт час. Объём топливного бака составляет 32 литра. Двигатель жёстко крепится к передней полураме.

Ходовая часть и трансмиссия

На МТЗ-320 Беларус устанавливается механическая трансмиссионная схема. Ступенчатая коробка переключения передач обеспечивает машине 24 рабочих режима: 16 скоростей вперёд и 8 назад.

Присутствует редуктор для уменьшения хода. Это позволяет выполнять работы, требующие большой тяговой мощности. Мини-трактор может передвигаться со скоростью 25 километров в час.

У МТЗ-320 Беларус передний привод. Предусмотрена возможность изменять ширину колеи. Передний мост – портальный, состоит из дифференциала с автоматической блокировкой и механизма свободного хода храпового типа. Задний мост оснащён дифференциалом, который блокируется принудительно.

Тормозная система дискового типа выполнена в раздельном варианте. Можно раздельно тормозить правым и левым колесом.

Задний вал отбора мощности – двухскоростной. Он отвечает за работу дополнительного оборудования. По желанию заказчика, на мини-трактор может быть установлен и передний ВОМ.

Гидравлика и электрооборудование

За работу дополнительного оборудования отвечает гидравлическая система раздельно-агрегатного типа. Благодаря хорошо продуманной схеме крепления навесных механизмов и агрегатов, грузоподъёмность этого мини-трактора составляет 1 100 килограмм. Необходимая мощность передаётся через двухскоростной синхронный ВОМ.

Гидросистема предназначена для управления навесными, полунавесными и гидрофицированными прицепными сельскохозяйственными машинами и состоит из маслобака 5 с фильтром, насоса 4 с приводом включения, гидравлического распределителя 3 с замедлительными клапанами 6, силовых цилиндров 1, задних выводов 2, маслопроводов и арматуры.

Распределитель Р80 – 3/1 – 121 – 3Гг (рис. В49) предназначен для направления потока масла от насоса в соответствующую полость гидроцилиндров и исполнительных механизмов, переключение потока масла на безнапорный перепуск его в бак, ограничения давления в системе и удержания навесного орудия или гидрофицированных рабочих органов прицепной машины в определенных положениях.

Он состоит из корпуса 6 с гидрозамками, двух крышек 3 и 7, трех золотников 1 и 4, перепускного клапана 5, предохранительного клапана 8, сферических рычагов 2, уплотнений, элементов крепления и других деталей. Все золотники гидрораспределителя имеют четыре позиции: “Подъем”, “Нейтраль”, “Опускание” и “Плавающее”.

Работу электрооборудования МТЗ-320 «Беларус» обеспечивает встроенный генератор. От него работают внешние и внутренние осветительные приборы, некоторые навесные агрегаты и другое оборудование. Для нормального функционирования всех приборов, постоянное напряжение должно составлять не менее 12 В.

Рулевая система

Рулевое управление (фото справа) – гидрообъемное, управляется при помощи гидронасоса рулевого управления. Руль регулируется под углом и наклоном, удобным для каждого водителя.

Рисунок 2 — Схема рулевого управления

Пояснение к схеме:

  1. Гидроцилиндр.
  2. Насос питания.
  3. Маслобак.
  4. Нагнетательный маслопровод.
  5. Сливной маслопровод.
  6. Маслопроводы гидроцилиндра.
  7. Маслопроводы гидроцилиндра.
  8. Рулевая колонка.
  9. Насос – дозатор.
Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
